Kontrollplan för tilläggskontroll -Stål

Transkript

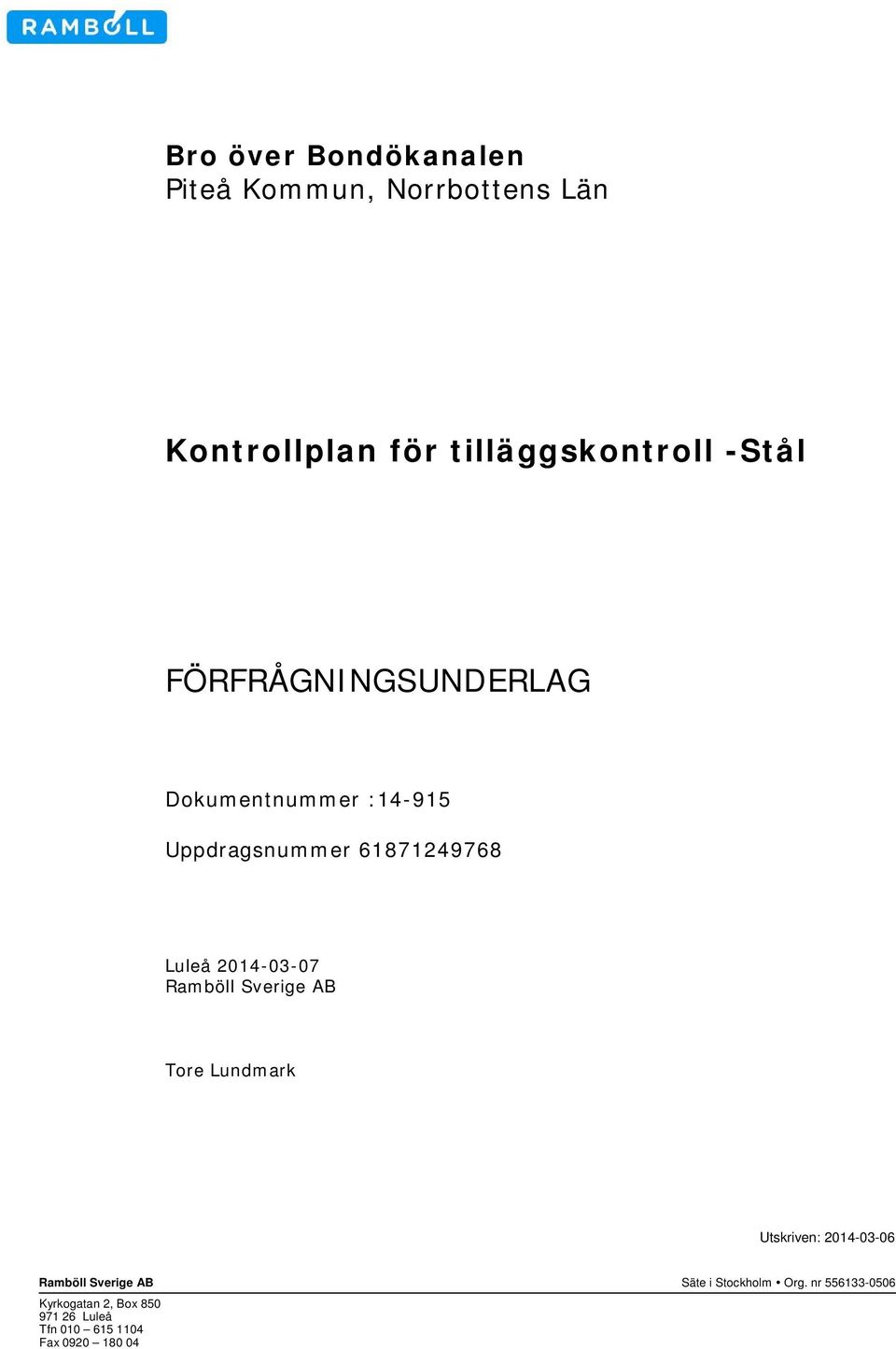

1 Bro över Bondökanalen Piteå Kommun, Norrbottens Län Kontrollplan för tilläggskontroll -Stål FÖRFRÅGNINGSUNDERLAG Dokumentnummer : Uppdragsnummer Tore Lundmark nr 4 Godtagen för byggande enligt Trafikverkets skrivelse med datum och ärendenummer TRVAT 2013/818 Utskriven: Säte i Stockholm Org. nr Kyrkogatan 2, Box Tfn Fax

2 Bro över Bondökanalen Sida 2 (6) Kontrollplan för tilläggskontroll-stål Innehållsförteckning 1 Allmänt Inledning Allmänna kontrolluppgifter Grundkontroll Tilläggskontroll Omfattning Kontrollredovisning... 6 Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Checklista grundkontroll Checklista tilläggskontroll Tilläggskontroll Fordringar Tilläggskontroll Omfattning o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kpsförfrågningsunderlag.doc

3 Bro över Bondökanalen Sida 3 (6) Kontrollplan för tilläggskontroll-stål Bro över Bodökanalen 1 Allmänt 1.1 Inledning Kontrollen avser ovannämnda bro. Kontrollen baseras på krav enligt SS-EN , BMUK-dokument samt AMA anläggning 10. BMUK = Beskrivning av Material, Utförande och Kontroll, upprättad av Ramböll, daterad Föreliggande kontrollplan har av praktiska skäl upprättats med en indelning i grundkontroll och tilläggskontroll, enligt modell som föreskrevs i tidigare normer (BRO 2004 samt BSK 99). SS-EN gör egentligen inte denna distinktion, men det är en väl etablerad metodik som därför väljs att tillämpas. För stålöverbyggnaden gäller att den skall utföras med utförandeklass EXC3 enligt SS-EN och därtill relaterade krav. 1.2 Allmänna kontrolluppgifter Godtagande av enstaka fel får ske först efter samråd med konstruktören och beställaren. Samma gäller vid nödvändig avvikelse från arbetsritning. Det åligger kontrollant att till Beställaren rapportera eventuellt erforderliga avvikelser från arbetsritningar eller kontrollplan samt konstaterade felaktigheter och åtgärder vidtagna med anledning härav. Utöver de kontrollåtgärder som specificerats nedan skall kontrollanten tillse att arbetsritningar och arbetsbeskrivningar följs samt att arbetet i övrigt utförs på ett tillfredsställande och fackmässigt sätt. Entreprenören eller dennes kontrollant skall kontrollera anordningar för tunga lyft genom okulärgranskning av ok, lyftöglor etc. samt, där så bedöms erforderligt, med andra provningsmetoder. Grundkontrollåtgärder av betydelse för tilläggskontrollens utförande skall följas upp särskilt av tilläggskontrollfirman. o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kpsförfrågningsunderlag.doc

4 Bro över Bondökanalen Sida 4 (6) Kontrollplan för tilläggskontroll-stål Grundkontroll Grundkontroll utförs genom entreprenörens försorg enligt kontrollmomenten nedan, refererande till SS-EN och BMUK-dokument. Resultaten dokumenteras fortlöpande lämpligen genom ifyllande av journalblanketter och mätprotokoll. Som ledning för grundkontrollen används checklista enligt Bilaga 1, fordringar enligt nedan. Kontrollera beträffande stålmaterial Grundkontroll av material ska omfatta kontroll av att allt material överensstämmer med konstruktionshandlingarna och att det är provat enligt SS-EN , kapitel 5 samt SS-EN :2004, bilaga B, samt att provningen kan styrkas med materialcertifikat. Kontrollera beträffande mått och form att termiskt skurna ytor överensstämmer med SS-EN , kapitel 6.4 samt Annex A.3, för utförandeklass EXC3. att måttnoggrannhet, rakhet och planhet överensstämmer med vad som anges i konstruktionsredovisningen och i SS-EN , Annex D. Att trycköverförande yta överensstämmer med AMA anläggning 10, DEP.15 Att utförandet i övrigt svarar mot utförandeklass ECX3 enligt SS-EN Vid leverans till brobyggnadsplatsen kontrolleras att stålkonstruktionen är utförd med riktiga mått enligt arbetshandlingar. Om avvikelse förekommer får bron inte monteras förrän konstruktör och beställare har kontaktats för bedömning av eventuella åtgärder. Kontroll beträffande svetsförband Syning av fogberedning syning av svetsars yta och form mätning av kälsvetsars a-mått kontroll av att utförandet i övrigt överensstämmer med BMUK-dokumentet, SS-EN , kapitel 7 samt Annex A.3 kontroll av kompetensen hos den som utför svetsarbeten. o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kpsförfrågningsunderlag.doc

5 Bro över Bondökanalen Sida 5 (6) Kontrollplan för tilläggskontroll-stål Kontrollera beträffande skruvförband att skruvarnas typ, antal och placering överensstämmer med konstruktionsritningen att vid högt förspända förband förbandets delar efter den förberedande åtdragningen har erforderlig planhet och god anliggning enligt AMA anläggning 10., DEP.15. Att utförandet i övrigt överensstämmer med BMUK-dokumentet, SS-EN , kapitel 8 samt Annex A.3 Kontroll beträffande rostskydd Grundkontroll av rostskydd ska ske enligt GBD.1 och omfatta: kontroll av miljöbetingelserna vid arbetets utförande. kontroll av att förbehandlade stålytor som ska beläggas har avsedd renhet/ytråhet. Kontroll appliceringsmetod och appliceringsförhållanden. mätning av beläggningens skikttjocklek enligt SS-ISO 19840:2005. Kontroll av zinkinnehåll hos grundfärg. kontroll av att utförandet av rostskyddet i övrigt överensstämmer med GBD.1. Råd om utförande av kontroll av rostskydd ges i "Anvisningar för kontroll vid rostskyddsmålning" Bulletin nr 104, Korrosionsinstitutet Grundkontroll av ytbehandling redovisas på blankett 1. Blanketten finns på Trafikverkets hemsida. Kontroll beträffande svetsning av svetsbultar Fortlöpande provning enligt AMA anläggning 10, GBD.1 och SS-EN o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kpsförfrågningsunderlag.doc

6 Bro över Bondökanalen Sida 6 (6) Kontrollplan för tilläggskontroll-stål Tilläggskontroll 3.1 Omfattning Omfattning av tilläggskontrollen framgår av detaljerad uppställning enligt Bilaga 4. Fordringar framgår av Bilaga 3. Vid konstaterad felaktighet utförs ny kontroll efter åtgärd. Dessutom kan kontrollomfattning behöva utökas, t ex intill den konstaterade felaktigheten, för säkerställande av erforderlig kvalitet. 3.2 Kontrollredovisning Resultat från tilläggskontrollen dokumenteras fortlöpande, lämpligen genom ifyllande av journalblanketter över tilläggskontrollen. Som ledning för tilläggskontrollen används checklista enligt Bilaga 2. Efter kontrollarbetets slutförande tillställs beställaren kontrollintyg med komplett omgång fullständiga kontrolljournaler för tilläggskontrollen. o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kpsförfrågningsunderlag.doc

7 Bro över Bondökanalen Kontrollplan för tilläggskontroll-stål Bilaga xx-xx CHECKLISTA GRUNDKONTROLL Provningsintyg Kvalitetsintyg Skärsår, sprickor Mått, rakhet, planhet Spaltvidd Utförandeklass Fogberedning Yta, form a-mått Yta, form Svetsarbetarens kompetens Hålbilder typ, antal, placering Anliggning Hålspel Ytbehandling Renhet Skikttjocklek Hela konstruktionen Livplåtar Flänsar Avstyvningar Tvärskott Termiskt skurna ytor Trycköverförande yta Svetsförband Stumsvetsar Kälsvetsar Skruvförband Skjuvförband Passförband o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kps-förfrågningsunderlag.doc

8 Bro över Bondökanalen Kontrollplan för tilläggskontroll-stål Bilaga xx-xx CHECKLISTA TILLÄGGSKONTROLL Okulärgranskning Oförstörande provning Mätning Planhet (livplåtar) Delareor, tolerans Ytbehandling Övrigt Rakhet Ytbeskaffenhet Svetsars ytor och mått Skurna ytor Ytbehandling Röntgen Ultraljud Sprickindikering Kontaktytor Förspänningskraft Åtdragning Vidhäftning Täthetsprovning Hela konstruktionen Svetsförband Kälsvetsar Stumsvetsar Slutna utrymmen/profiler Skruvförband Skjuvförband Passförband Anliggningsyta för lager o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kps-förfrågningsunderlag.doc

9 Bro över Bondökanalen Kontrollplan för tilläggskontroll-stål Bilaga xx-xx TILLÄGGSKONTROLL FORDRINGAR Kontrollobjekt Kontroll Fordringar/ råd enligt enligt Material Yta SS-EN , BMUK SS-EN Termiskt skuren yta (spricksökning) SS-EN , BMUK SS-EN Måttkontroll Rakhet SS-EN , BMUK SS-EN , Annex D Tvärsnittsarea SS-EN , BMUK SS-EN , Annex D Svetskontroll Yta, form, homogenitet och SS-EN , BMUK BMUK, GBD.1, täthet (oförstörande provning) SS-EN , kap. 7,12 Skruvförband SS-EN , BMUK SS-EN , kap. 8,12, Annex D, Annex H Rostskydd SS-EN , BMUK BMUK, GBD.1, SS-EN , Annex F o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kps-förfrågningsunderlag.doc

10 Bro över Bondökanalen Kontrollplan för tilläggskontroll-stål Bilaga xx-xx TILLÄGGSKONTROLL Omfattning Konstruktionsdel Syning Mätning RT UT MT Täthetsprovn. Stumsvetsar mellan trapets och 100% % 25% däcksplåt Stumsvetsade skarvar i 100% - 25% 100% 25% huvudkonstruktionen Plåttjocklek < 40 mm Övriga stumsvetsar 100% % 10% Halssvetsar mellan liv och flänsplåtar 100 % % Övriga svetsar 100 % % Käl- Svetsar * Skurna ytor 100% Vid behov Delareor - 10% Livplåtars planhet - 50% Skruvförband, Hålspel - 50% Skruvförband, Åtdragning - 10% Mätning av rakhet i sida och höjd 100% Ytbehandling tilläggskontroll Vidhäftning 6st** Skikttjocklek 10% Ytrenhet 50% Ytråhet 50% Slutna utrymmen/profiler 100 % * Dock kontrolleras minst varje svetsavslutning. Provningen ska omfatta varje svets. ** Antalet gäller hela bron *** Slutna profiler(trapetser) som finns i annat slutet utrymme som skall täthetsprovas, behöver inte först täthetsprovas. RT = Radiografering UT = Ultraljudprovning MT = Magnetpulverprovning o:\bygg\2012\ \4_proj\k-2, ffu\1_dokument\kontrollplan\14-915_kps-förfrågningsunderlag.doc
