1 SLM 2019 OFP val av metod för att upptäcka svetsdefekter Ulf Krouthén NDT Training Center AB

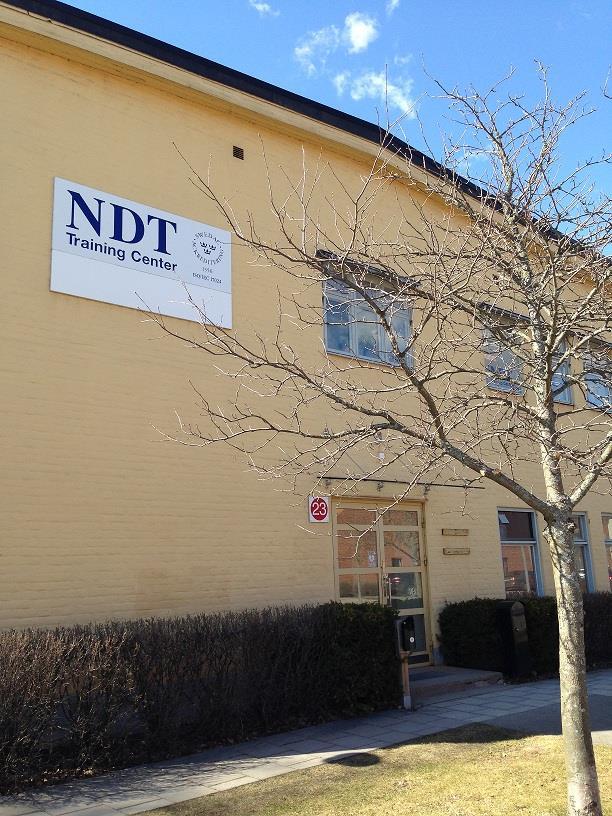

2 Grundades 1990 Ackrediterade 1994 Erkänt tredjepartsorgan (RTPO) för PED 12 anställda med resurser från ägarna Force Technology AB Kiwa Inspecta AB Dekra Industrial AB Utbildning och certifiering inom: - Oförstörande provning - Svetsinspektör, IWI, enl IIW guidelines - Fordonsbesiktning Utfärdar 350 certifikat/år i Sverige

3 Utbildningsplan Inspektions- och provningsingenjör Kursområde Delkurs Beteckn Veckor Pg ÅK Termin 1 Grundläggande teknik Konstruktion 1 GT 1a HT Konstruktion 2 GT 1b VT Materialkunskap GT 1d HT Svetskunskap GT 1e HT Korrosion och skador 1 GT 1f VT Säkerhetssystem och instrument 1 GT 1h VT Material och svetskunskap 1 GT 1i HT Korrosion och skador 2 GT 1g VT Konstruktion 3 GT 1c VT 2 Industrikunskap Allmän branschorientering - Marknad IK 1a HT Kontrollbranschens tjänster - Produkter IK 1b VT Studiebesök 1 IK 1c HT Studiebesök 2 IK 1d HT 3 Provning & kontroll OFP-metoder övergripande PK 1a HT Inspektionsteknik PK 1b HT VT, Visuell inspektion 1 PK 1c HT MT, Magnetpulverprovning 1 PK 1d HT PT, Penetrantprovning 1 PK 1e HT RT, Röntgenprovning 1, inkl strålskydd PK 1f HT UT, Ultraljudsprovning 1 PK 1g HT Std för provn/ma för OFP-tekniker PK 1h HT 4 Dokumentation & språk Tillverkningshandlingar - Teknisk dok. DS 1a HT Dokumentation - material & svetsning DS 1b HT Teknisk engelska DS 1c HT 5 Kvalitet & Säkerhet 1 Regelverk i kontrollbranschen 1 KS 1a HT Tekniska standarder - orientering KS 1b HT Personligt skydd, inkl. fallskydd KS 1c VT Kvalitetsstyrning QA/QC 1 KS 1d VT 7 LIA-Praktik LIA-period 1 LIA VT Grundläggande teknik 2 Konstruktion 4 GT 2a VT Korrosion och skador 3 GT 2c VT Säkerhetssystem och instrument 2 GT 2d VT 3 Provning & kontroll 2 Tillverkningskontroll 1 PK 2a HT Tillverkningskontroll 2 PK 2b HT VT, Visuell inspektion 2 PK 2c VT MT, Magnetpulverprovning 2 PK 2d VT PT, Penetrantprovning 2 PK 2e VT RT, Röntgenprovning 2 (RT I) PK 2f VT UT, Ultraljudsprovning 2 (UT 1) PK 2g VT Kontrollplaner & kvalitetssäkringssystem PK 2h VT 4 Dokumentation & språk 2 Certifikat och intyg 3 dgr DS 1d VT Material- och svetskunskap 2 GT2b HT Tekniskt språk i rapportering DS 2b VT 5 Kvalitet & Säkerhet 2 Regelverk i kontrollbranschen 2 KS 2a HT Tekniska standarder - tillämpning i projekt KS 2b HT Kvalitetsstyrning QA/QC 2 KS 2c VT Personligt skydd och skyddsutrustning KS 2d HT 6 Projektledning Kontrollarbete & kontrollantens uppgift PL 2a HT Arbetsledning-Projektarbete PL 2b HT Arbetspsykologi Samarbete mm PL 2c HT Administration och rapportering PL 2d HT 7 LIA-Praktik 2 LIA-period LIA HT/VT 8 Examensarbete Examensarbete XA VT

4 Distans via Skype Avstämningsgenomgångar inom respektive system via Skype. Varje system avslutas med tester. Deltagaren går vidare efter godkända tester. Deltagaren har genomgångar övningsuppgifter samt följer med praktiskt i hallen under utbildningen. Efter varje teoretiskt avsnitt omvandlas detta direkt i praktiken efter checklista. Utsedd handledare tillämpar checklistan och vägleds av NDT så att elevens färdighet att göra kontroller med rätt metoder och bedömningar kvalitetssäkras.

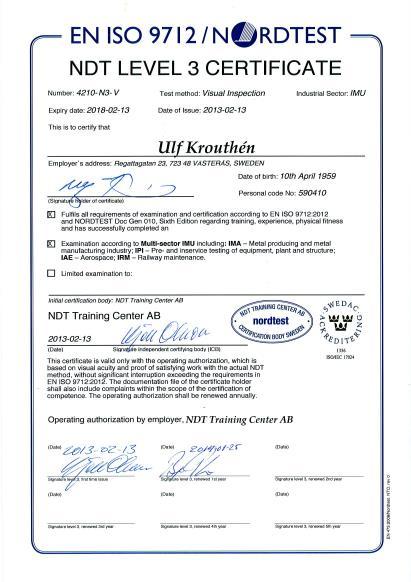

5 Certifieringsprocessen, EN ISO 9712 År 2 1:a giltighetsperiod 5 år (År 1-5, osv) Utbildning Syntest Certi iering,cb Auktorisation Arbetsgivare År 1 År 3 Auktorisation årligen År5 År 4 Förlängning Examinering OFPerfarenhet 10 års omcertifiering År 2 År 1 År 3 Auktorisation årligen År5 År 4 2:a giltighetsperiod 5 år (År 6-10, osv)

6 Provningsmetoder som utan att skada eller påverka materialets användbarhet ger information om dess egenskaper ET, MT, PT, VT, RT, UT VT, PT LT, PT UT RT, UT ET, MT, PT, VT, RT, UT Volumetriska metoder Ytmetoder UT RT ET MT PT VT LT Ultralju d provning Rad iografisk provning Ind u ktiv provning Magnetpu lverprovning Penetrantprovning Visu ell kontroll Täthetsprovning

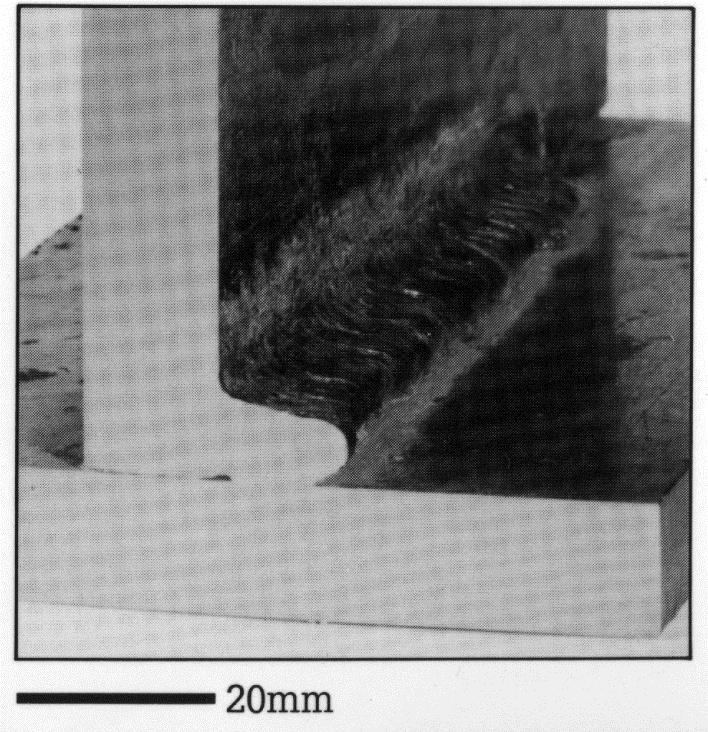

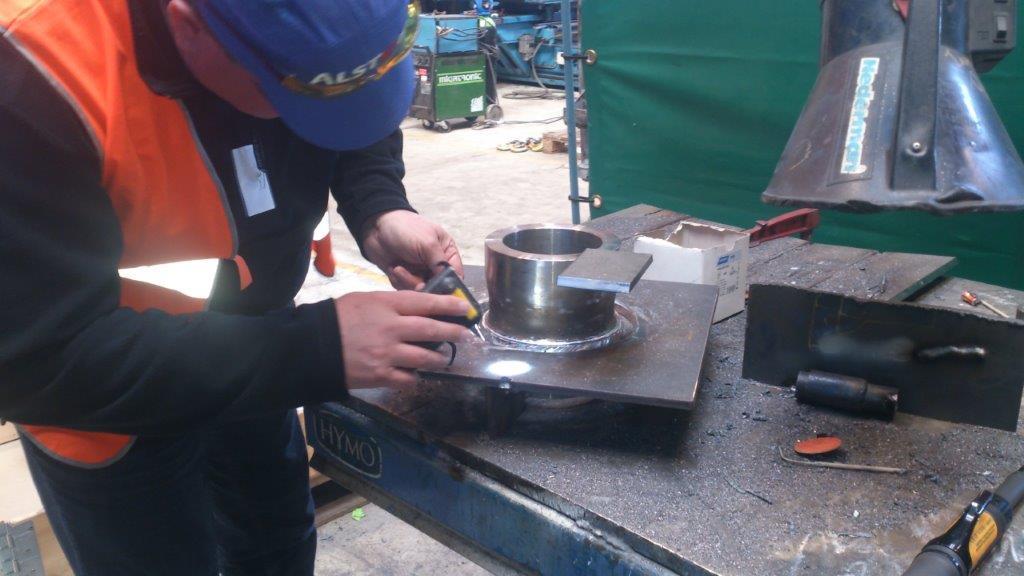

7 Ytdefekter Visuell kontroll

8 Ytdefekter Penetrantprovning, Magnetpulverprovning Applicering penetrant Borttagning av överskott Framkallning Penetranten dras ut i framkallaren 3. 4.

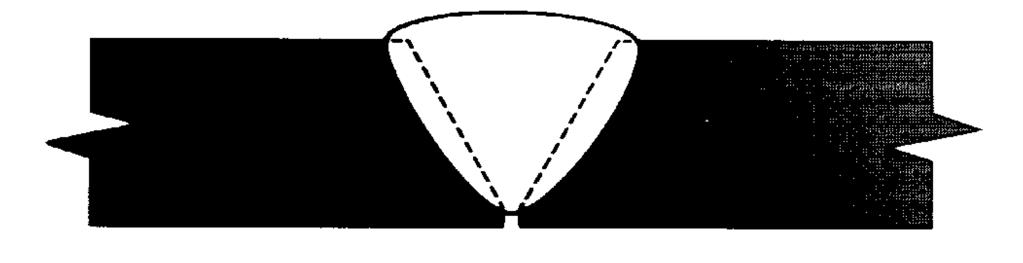

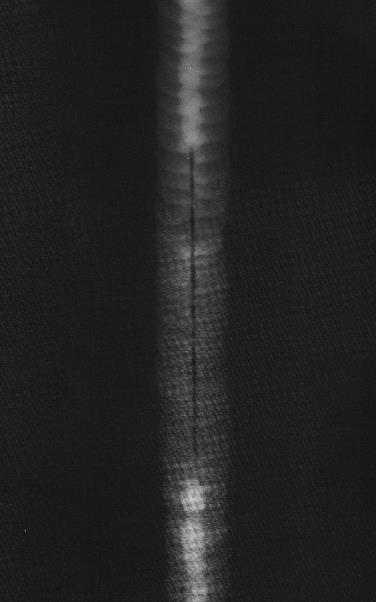

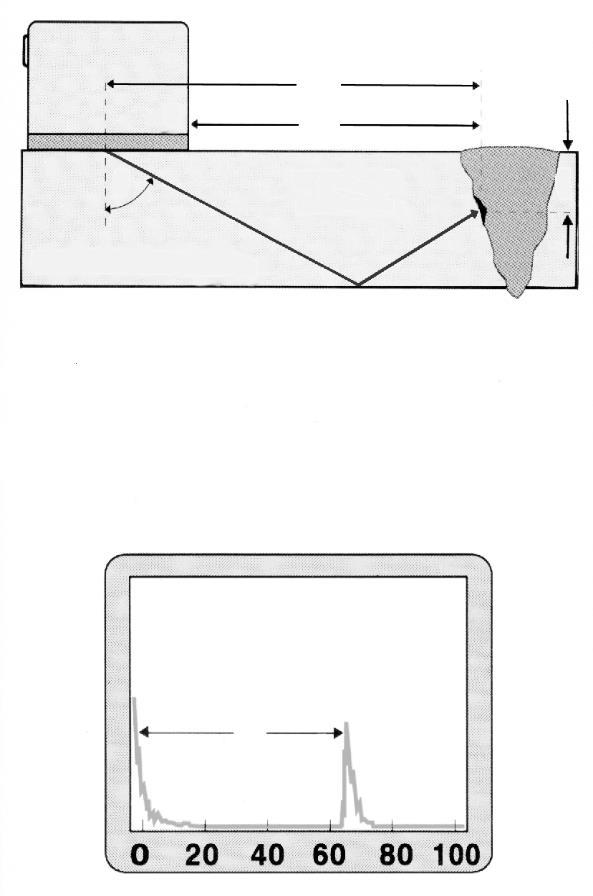

9 Volumetriska defekter Radiografisk provning, Ultraljudprovning Strålkälla Röntgen eller gammastrålning Defekt Film

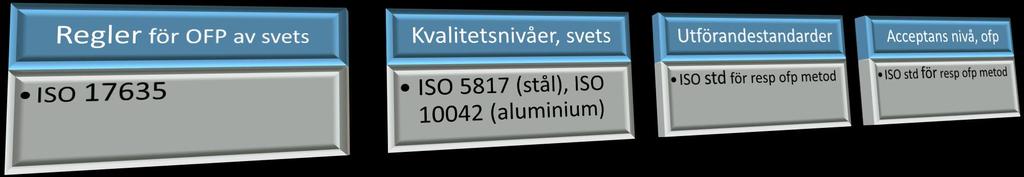

10 Standarder för OFP av svets

11 Standarder för OFP av svets ISO 17635

12 ISO ISO 5817 Linjär ind! Kravnivå ex klass C Exempel MT indikation Max 2 mm Rund Linjär ind! ISO Kopplar ihop fysisk storlek på defekt till krav enl specifik ofp metod ISO Acceptansnivå 2X : Linjär ind: max: 1,5 mm Rund ind: max: 3 mm

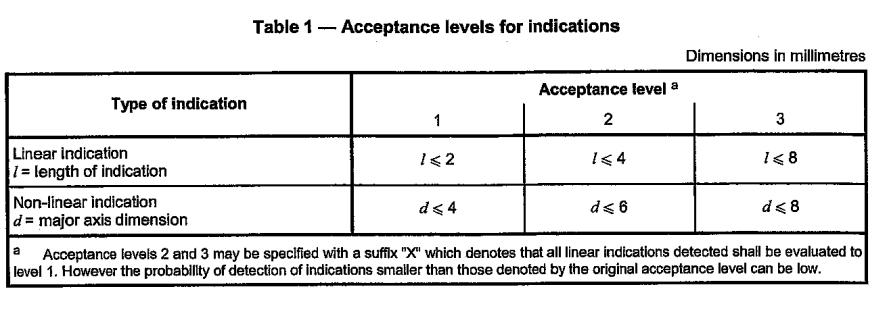

13 ISO ISO 5817 Linjär ind! Kravnivå ex klass C Exempel PT indikation Max 2 mm Rund Linjär ind! ISO Kopplar ihop fysisk storlek på defekt till krav enl specifik ofp metod ISO Acceptansnivå 2X : Linjär ind: max: 2 mm Rund ind: max: 6 mm

14 Konstruera för ofp

15 Konstruera för ofp

16 Konstruera för ofp

17 Tack för visat intresse
