1

2 Svetsreparationer vad gäller? Björn Rundcrantz, B.Sc., IWE, Svetsansvarig Tomislav Buzancic, B.Sc., IWE, Svetsingenjör AREVA NP Uddcomb Tryck & Svets 2013, Göteborg

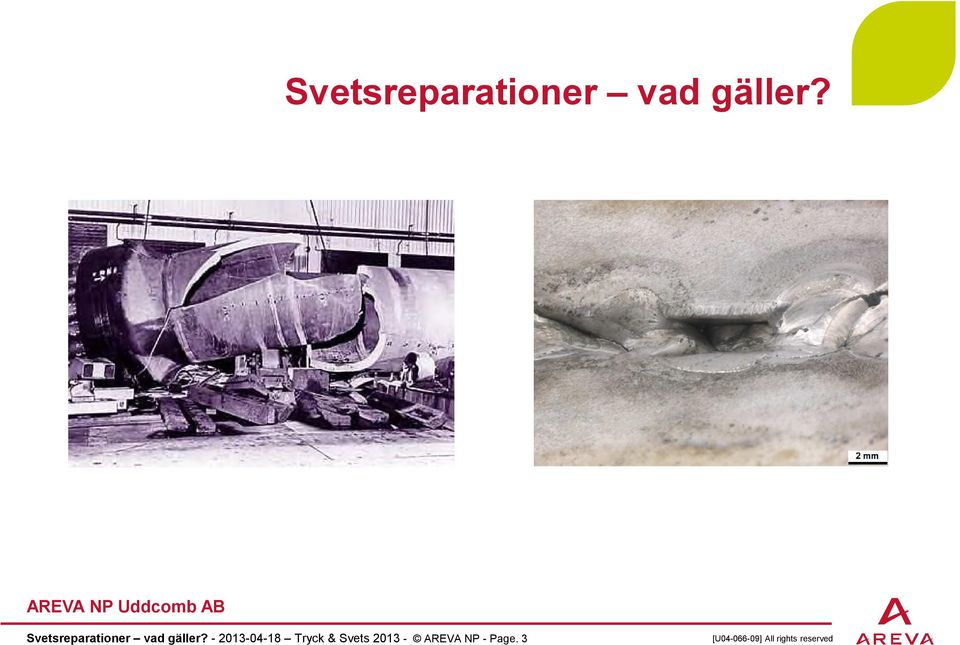

3 Svetsreparationer vad gäller? Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 3

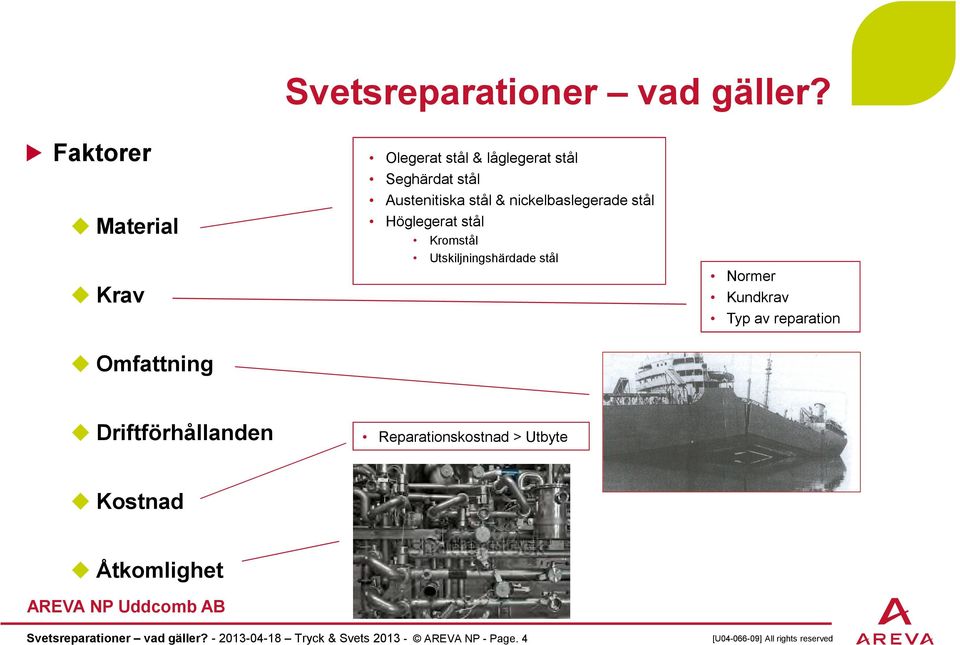

4 Svetsreparationer vad gäller? Faktorer Material Krav Omfattning Olegerat stål & låglegerat stål Seghärdat stål Austenitiska stål & nickelbaslegerade stål Höglegerat stål Kromstål Utskiljningshärdade stål Normer Kundkrav Typ av reparation Driftförhållanden Reparationskostnad > Utbyte Kostnad Åtkomlighet Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 4

5 Svetsreparationer vad gäller? Normer Tryckkärl ASME Nyproduktion, ex. ASME VIII Div. 1 - Part UW Fabrication by welding Driftsatt tryckkärl - Lokala föreskrifter Europa Norm (EN) Nyproduktion, ex. EN EN , Punkt 11 Repairs Driftsatt tryckkärl - AFS 1999:4 - AFS 2005:3 Reparation skall utföras efter samråd med ett ackrediterat organ. Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 5

6 Temper bead "Normaliserings"-strängar Omvandla grovkorning HAZ Sänka hårdhet Anlöpa Grova komponenter Kolstål eller låglegerat stål Krav på PWHT Normer ASME XI IWA-4600 (Code Case) Arbetsprov EN ISO Godkännande Svetsmetod MMA (111) TIG (141) Mekaniserad TIG Temper bead n Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 6

7 Weld build-up Undermåligt gods Korrosion Slitage Omkonstruktion Återuppbyggnad av basmaterial, s.k. weld build-up Artlikt material Mekaniska egenskaper Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 7

8 Påsvetsning med tillgodoräknande av gods Påvisa styrka i påsvetsgods Beräkning - ASME VIII Strength Calculation, UCL-23(c) - EN par Svetsprov - Kvalificering EN ISO och EN ISO om korrosionsskyddet medräknas. Kundkrav / tilläggskrav, t.ex. - Varmdragprovning (350 C) - Slagseghetsprovning Strength calculation Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 8

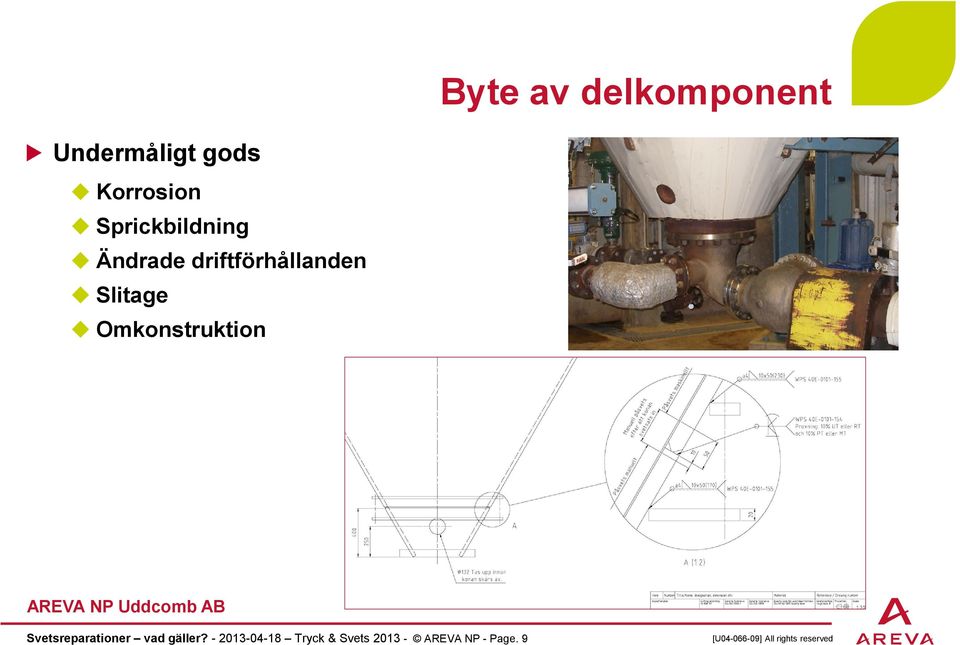

9 Byte av delkomponent Undermåligt gods Korrosion Sprickbildning Ändrade driftförhållanden Slitage Omkonstruktion Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 9

10 Reparationssvets - KILN Sprickor i stödring Stålgjutgods (ASTM A148 Gr. 90) Tillverkningsdefekter Ytbrytande pga. mekanisk utmattning Reparationsförfarande Urslipning Förvärmning 200 C Svetsreparation Alloy 182 (~120 kg) Alloy 625 (~80 kg) 420 mm Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 10

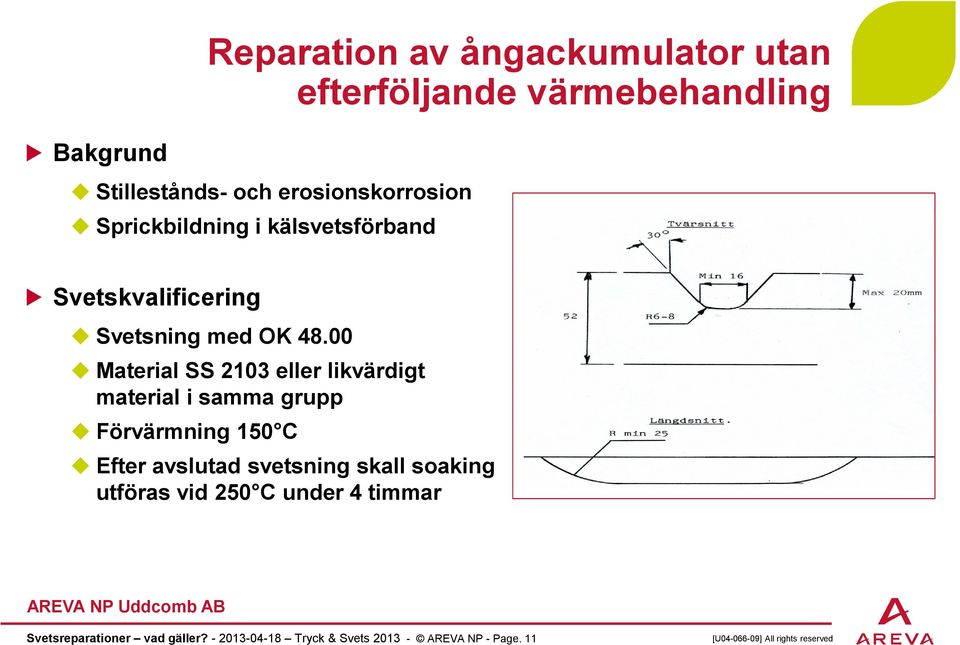

11 Reparation av ångackumulator utan efterföljande värmebehandling Bakgrund Stillestånds- och erosionskorrosion Sprickbildning i kälsvetsförband Svetskvalificering Svetsning med OK Material SS 2103 eller likvärdigt material i samma grupp Förvärmning 150 C Efter avslutad svetsning skall soaking utföras vid 250 C under 4 timmar Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 11

12 Utmattningsdefekter i drivtrumma Skaderapport Undermåligt svetsarbete Smältdike Ojämna fattningskanter Svetsråge Stort antal indikationer under tillverkningen Svetsreparation ej möjlig Omfattning Deformationer Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 12

13 Reparation av centrumplåt - vält Brott pga. utmattning Felaktigt svetsutförande Enkelsträngsförfarande Svetsgeometri Ogynnsam konstruktion Lösning Material: S355 Svetsmetod: MAG - enkelsträng Flersträngssvetsning Normaliseringssträngar TIG-behandling Långsiktig lösning omkonstruktion Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 13

14 Reparation av spalttorn Läckage - liningplåt Reparationsprocedur Arbetsinstruktion WPS WPQR Inspektion av lining Urslipning Inspektion skador Slipning Svetsning enl. WPS OFP Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 14

15 Svetsreparation en möjlig lösning Huvudfaktorer Material Härdat stål kontra olegerat Applikation Tryckkärl kontra stålkomponent Omfattning Bedömning från fall till fall Svetsreparationer vad gäller? Tryck & Svets AREVA NP - Page. 15
