FÖRSVARETS MATERIELVERK FÖRSVARSSTANDARD FSD 7402

Transkript

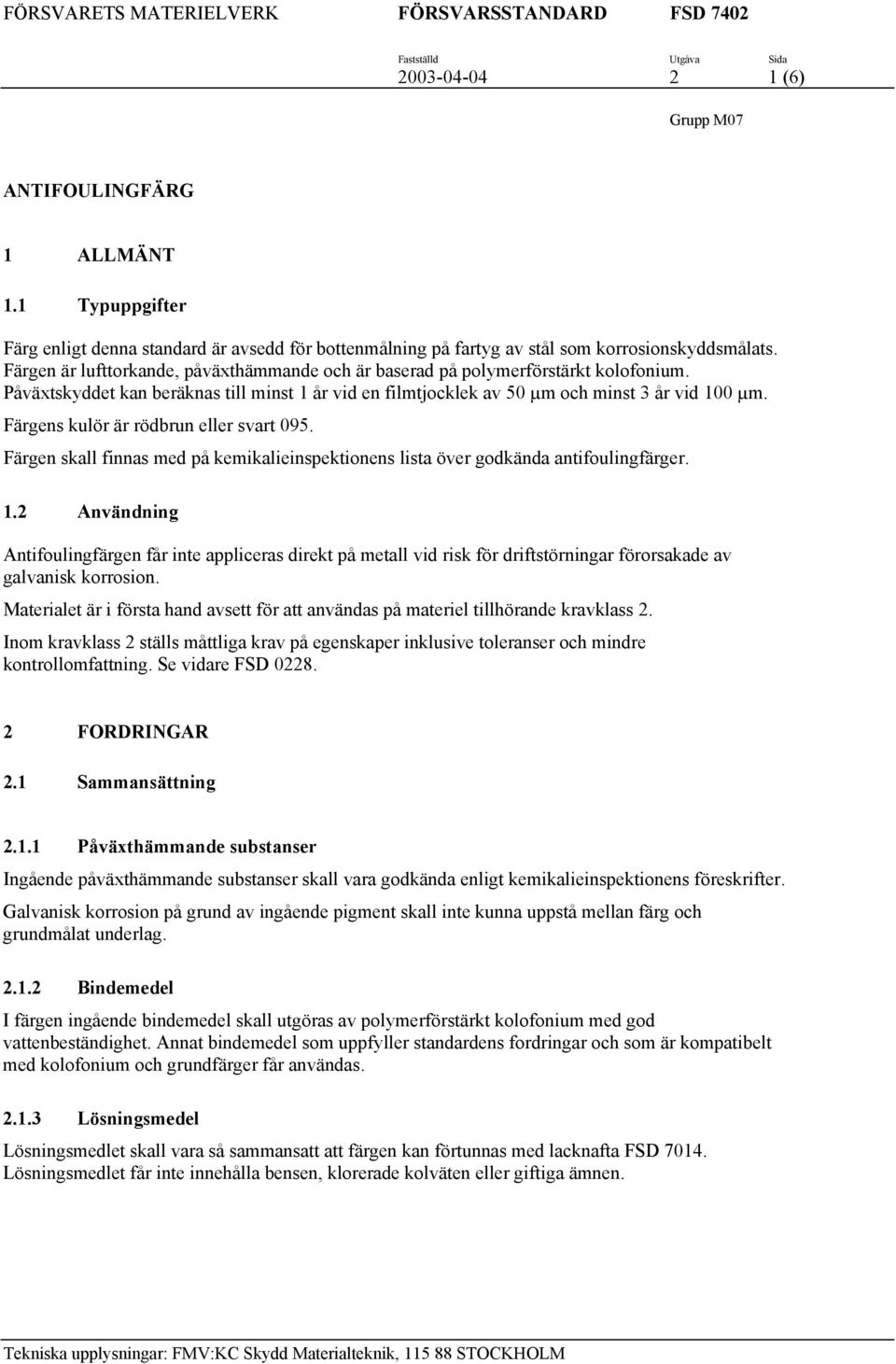

1 (6) Grupp M07 ANTIFOULINGFÄRG 1 ALLMÄNT 1.1 Typuppgifter Färg enligt denna standard är avsedd för bottenmålning på fartyg av stål som korrosionskyddsmålats. Färgen är lufttorkande, påväxthämmande och är baserad på polymerförstärkt kolofonium. Påväxtskyddet kan beräknas till minst 1 år vid en filmtjocklek av 50 µm och minst 3 år vid 100 µm. Färgens kulör är rödbrun eller svart 095. Färgen skall finnas med på kemikalieinspektionens lista över godkända antifoulingfärger. 1.2 Användning Antifoulingfärgen får inte appliceras direkt på metall vid risk för driftstörningar förorsakade av galvanisk korrosion. Materialet är i första hand avsett för att användas på materiel tillhörande kravklass 2. Inom kravklass 2 ställs måttliga krav på egenskaper inklusive toleranser och mindre kontrollomfattning. Se vidare FSD FORDRINGAR 2.1 Sammansättning Påväxthämmande substanser Ingående påväxthämmande substanser skall vara godkända enligt kemikalieinspektionens föreskrifter. Galvanisk korrosion på grund av ingående pigment skall inte kunna uppstå mellan färg och grundmålat underlag Bindemedel I färgen ingående bindemedel skall utgöras av polymerförstärkt kolofonium med god vattenbeständighet. Annat bindemedel som uppfyller standardens fordringar och som är kompatibelt med kolofonium och grundfärger får användas Lösningsmedel Lösningsmedlet skall vara så sammansatt att färgen kan förtunnas med lacknafta FSD Lösningsmedlet får inte innehålla bensen, klorerade kolväten eller giftiga ämnen. Tekniska upplysningar: FMV:KC Skydd Materialteknik, STOCKHOLM

2 (6) Volymtorrhalt Färgens volymtorrhalt skall bestämmas enligt SS och fordran är min 45 volymprocent 2.2 Utförande Färgen skall vara väl riven och silad utan grova partiklar eller andra föroreningar. 2.3 Den våta färgens egenskaper i förpackningen Densitet Densitet enligt SS skall uppges Viskositet Viskositeten skall bestämmas enligt ASTM D 562 med en skärhastighet motsvarande 200 varv/minut och fordran är KU Rivningsgrad Rivningsgrad skall bestämmas enligt SS-ISO 1524 och fordran är max 45 µm Grova partiklar Färgen skall vara fri från grova partiklar som inte passerar sil med en maskvidd av 180 µm Skinnbildning Vid provning enligt SIS får ingen skinnbildning uppstå Lagringsbeständighet Efter lagring frostfritt i leveransemballaget under 2 år skall färgen vara lätt att röra upp för hand till homogen konsistens. Den skall vara fri från gelatinering, hård bottensats och skinn. Färgen skall uppfylla fordringarna för applicerbarhet enligt punkt 2.3.7, torktid enligt punkt och vidhäftning enligt Applicerbarhet Färgen skall, vid behov förtunnad med lacknafta FSD 7014, ha god strykbarhet med pensel och rulle och god sprutbarhet med vanligen förekommande sprututrustningar av låg- och högtryckstyp, varvid den skall lämna en jämn och slät yta utan defekter förorsakade av pigmentseparation, dålig utflytning eller annat fel Rinningssäkerhet Vid provning enligt SIS med en filmtjocklek motsvarande 50 ± 5 µm torrt skikt får rinning inte förekomma.

3 (6) Torktid Färgen skall med en skikttjocklek av 50 ± 5 µm vara yttorr enligt SIS inom 6 till 8 timmar samt klibbfri enligt SS inom 10 timmar Brandfarlighetsklass Färgen får inte vara brandfarligare än brandfarlighetsklass 2 b. 2.4 Det torra färgskiktets egenskaper Allmänt Provning av det torra färgskiktets egenskaper skall om inte annat anges ske efter torkning och konditionering under 10 dygn i lokal med 23 ± 2 C temperatur och 50 ± 5% relativ fuktighet. Lokalen skall vara välventilerad, så långt möjligt drag- och dammfri samt utan direkt solljus Kulör Rödbrun och svart Glans Min 20 vid mätvinkel 60 enligt SS-EN ISO 2813 vid en skikttjocklek av 50 ± 5 µm Täckförmåga Färgen skall inom det visuella våglängdsområdet ha en täckförmåga av minst 10 m 2 /liter enligt SS Tänjbarhet Min 5 mm enligt SS på stålplåt 0,3 mm och med en skikttjocklek av 50 ± 5 µm Temperaturberoende Färgen får efter torkning inte visa sådana onormala skillnader i hårdhet vid -5 C till +50 C att målningsskiktets vidhäftning och andra egenskaper påverkas Vidhäftning Vid provning enligt FSD 6108 skall vidhäftningen vid en filmtjocklek av 50 ± 5 µm vara mycket god på stål och metallytor målade med färger baserade på bitumen, vinyltjära, epoxitjära och epoxifärg Blödning Färgen får vid övermålning med vit färg innehållande starka lösningsmedel inte ge upphov till blödning.

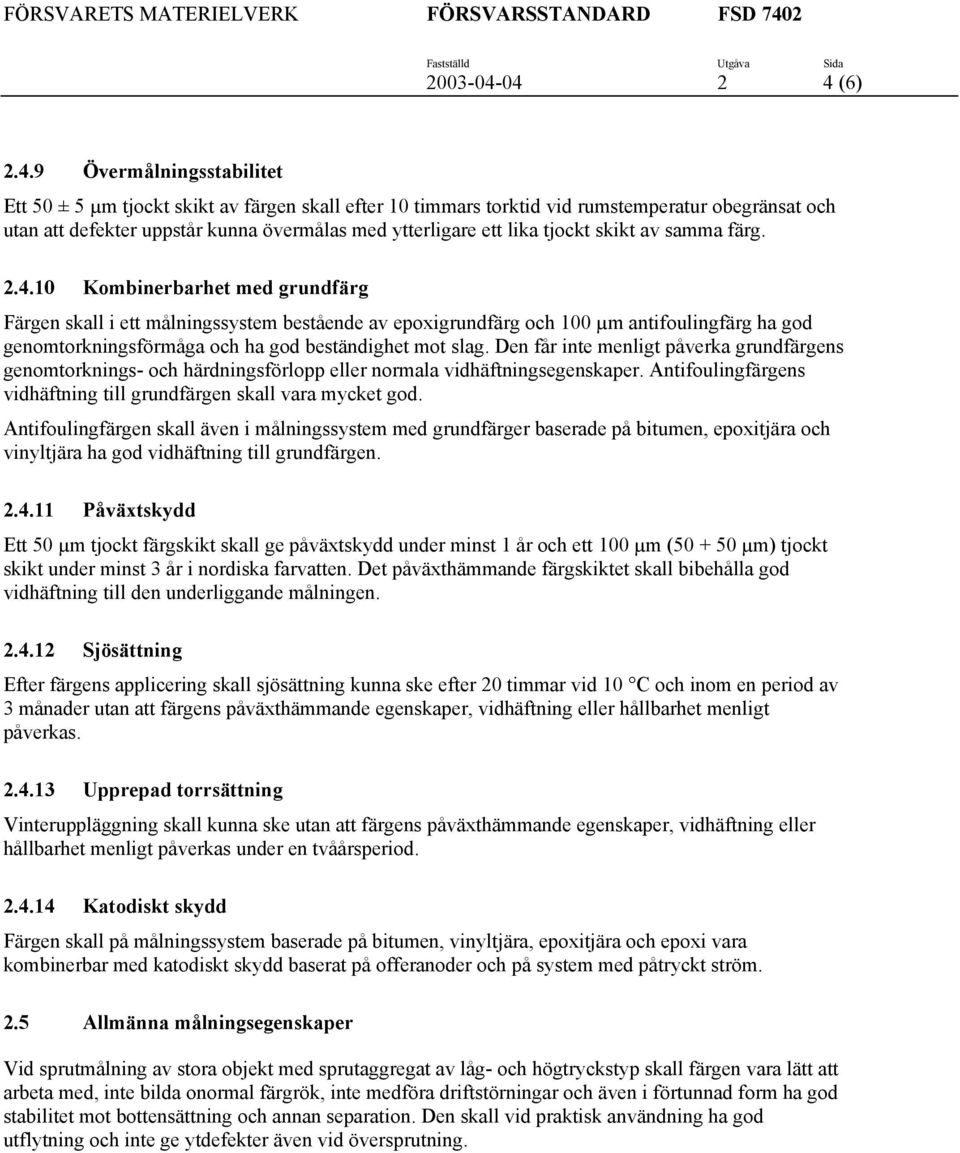

4 (6) Övermålningsstabilitet Ett 50 ± 5 µm tjockt skikt av färgen skall efter 10 timmars torktid vid rumstemperatur obegränsat och utan att defekter uppstår kunna övermålas med ytterligare ett lika tjockt skikt av samma färg Kombinerbarhet med grundfärg Färgen skall i ett målningssystem bestående av epoxigrundfärg och 100 µm antifoulingfärg ha god genomtorkningsförmåga och ha god beständighet mot slag. Den får inte menligt påverka grundfärgens genomtorknings- och härdningsförlopp eller normala vidhäftningsegenskaper. Antifoulingfärgens vidhäftning till grundfärgen skall vara mycket god. Antifoulingfärgen skall även i målningssystem med grundfärger baserade på bitumen, epoxitjära och vinyltjära ha god vidhäftning till grundfärgen Påväxtskydd Ett 50 µm tjockt färgskikt skall ge påväxtskydd under minst 1 år och ett 100 µm ( µm) tjockt skikt under minst 3 år i nordiska farvatten. Det påväxthämmande färgskiktet skall bibehålla god vidhäftning till den underliggande målningen Sjösättning Efter färgens applicering skall sjösättning kunna ske efter 20 timmar vid 10 C och inom en period av 3 månader utan att färgens påväxthämmande egenskaper, vidhäftning eller hållbarhet menligt påverkas Upprepad torrsättning Vinteruppläggning skall kunna ske utan att färgens påväxthämmande egenskaper, vidhäftning eller hållbarhet menligt påverkas under en tvåårsperiod Katodiskt skydd Färgen skall på målningssystem baserade på bitumen, vinyltjära, epoxitjära och epoxi vara kombinerbar med katodiskt skydd baserat på offeranoder och på system med påtryckt ström. 2.5 Allmänna målningsegenskaper Vid sprutmålning av stora objekt med sprutaggregat av låg- och högtryckstyp skall färgen vara lätt att arbeta med, inte bilda onormal färgrök, inte medföra driftstörningar och även i förtunnad form ha god stabilitet mot bottensättning och annan separation. Den skall vid praktisk användning ha god utflytning och inte ge ytdefekter även vid översprutning.

5 (6) 3 TILLVERKNING 3.1 Allmänt Utöver vad ovan föreskrives gäller "Allmänna tillverkningsföreskrifter för ytbehandlingsmaterial FSD 6053" med följande tillägg. 3.2 Emballage Enligt överenskommelse mellan beställare och leverantör. 3.3 Märkningsuppgifter Varje förpackning skall vid beställning från militär myndighet vara försedd med följande uppgifter Innehåll: Antifoulingfärg FSD 7402 Bruksanvisning: Kan förtunnas med lacknafta FSD 7014 Kulör: Rödbrun eller svart 095 Förrådsbenämning och förrådsbeteckning: Kvantitet i liter: Partinummer och tillverkningsdag: Lagringsbeständighet: Bör förbrukas inom 2 år Leverantör och leverantörens produktbeteckning: Tillämpad standard (utgåva): Brandfarlighetsklass: 2 b Skyddsföreskrifter enligt gällande bestämmelser: 4 TYPKONTROLL Färg enligt denna standard skall före leverans vara typkontrollerad och godkänd av FMV. För sådant godkännande ska provningsintyg enligt FSD 6102 med fullständiga uppgifter om sammansättning och egenskaper enligt standarden samt skydds- och innehållsdeklaration insändas till FMV. Provningsintyget skall åtföljas av två förpackningar á 1 liter färg med fullständig märkning enligt 3.3.

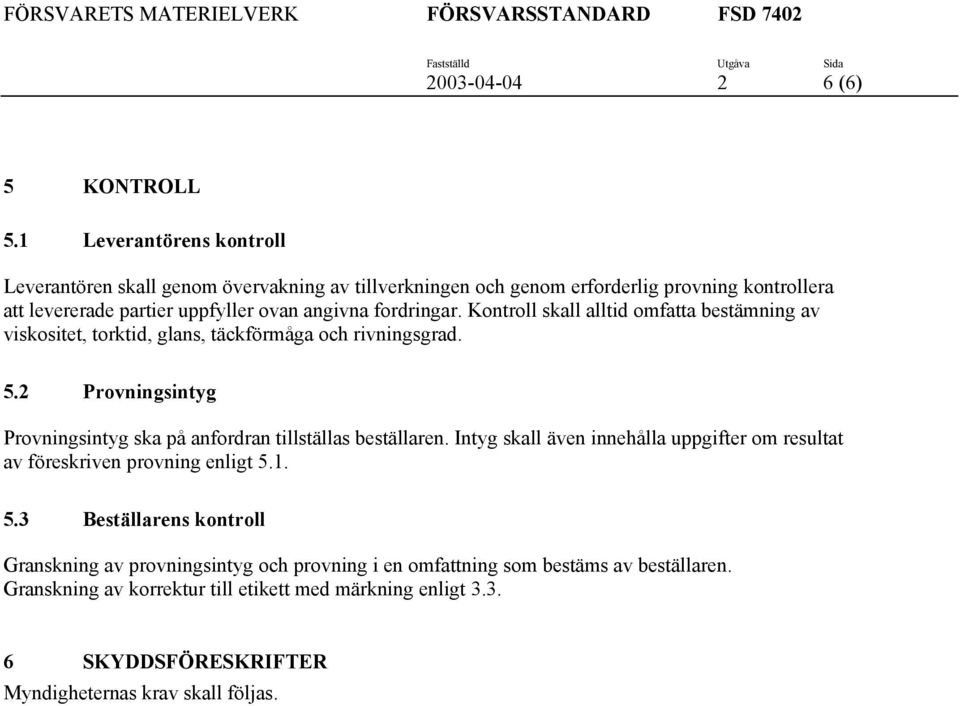

6 (6) 5 KONTROLL 5.1 Leverantörens kontroll Leverantören skall genom övervakning av tillverkningen och genom erforderlig provning kontrollera att levererade partier uppfyller ovan angivna fordringar. Kontroll skall alltid omfatta bestämning av viskositet, torktid, glans, täckförmåga och rivningsgrad. 5.2 Provningsintyg Provningsintyg ska på anfordran tillställas beställaren. Intyg skall även innehålla uppgifter om resultat av föreskriven provning enligt Beställarens kontroll Granskning av provningsintyg och provning i en omfattning som bestäms av beställaren. Granskning av korrektur till etikett med märkning enligt SKYDDSFÖRESKRIFTER Myndigheternas krav skall följas.
