~versiktlig miljogeoteknisk undersokning inom fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun

Transkript

1 ~versiktlig miljogeoteknisk undersokning inom fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun Kristianstad Rev A Bestallare: Familjen Hermansson Uppdragsnummer: Upprattad av: Granskad av:

2 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 2 (16) INNEHÅLLSFÖRTECKNING 1 BAKGRUND OCH SYFTE FÖRESKRIFTER OCH GÄLLANDE LAGAR Generella riktvärden Gällande lagstiftning OMRÅDESBESKRIVNING KORT HISTORIK TIDIGARE UTFÖRDA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR Fältundersökningar Laboratorieanalyser RESULTAT Fältarbeten Laboratorieanalyser Jord Grundvatten ÖVERSIKTLIG RISKBEDÖMNING Föroreningarnas farlighet Känslighet och skyddsvärde Spridningsförutsättningar Föroreningsnivå och utbredning Samlad riskbedömning SLUTSATS OCH FÖRSLAG TILL FORTSATT ARBETE REFERENSER OCH UNDERLAG BILAGOR Bilaga 1 Bilaga 2 Jordprovstabell Laboratorieresultat RITNINGAR Provtagningsplan

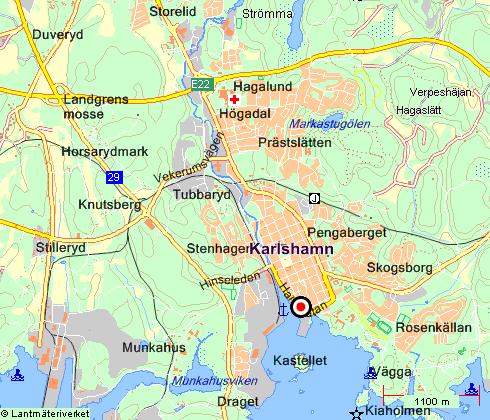

3 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 3 (16) 1 Bakgrund och syfte På uppdrag av Familjen Hermansson har Tyréns AB utfört en översiktlig miljögeoteknisk undersökning inom fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun. Utredningsområdet redovisas i detalj på ritning samt översiktligt nedan. Inför planerad utbyggnad samt vid förändring av befintlig detaljplan vill Familjen Hermansson utföra en översiktlig miljögeoteknisk undersökning. Undersökningen syftar till att bedöma föroreningssituationen i mark och grundvatten i läget för planerad utbyggnad samt att kontrollera om närliggande bensinstation förorenat mark och grundvatten vid aktuell utbyggnad. Undersökningen skall ligga till grund för beslut om åtgärder vid planerad utbyggnad av handelsoch kontorsytor. Fastigheten Spiggen 4 ägs idag av Familjen Hermansson. Fastigheten är detaljplanlagd för detaljhandel och kontor vilket även skall gälla inom överskådlig framtid. Miljöförbundet Blekinge Väst har ålagt fastighetsägaren att utföra en miljögeoteknisk undersökning i läget för planerad utbyggnad.

4 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 4 (16) 2 Föreskrifter och gällande lagar 2.1 Generella riktvärden För att avgöra i vilken grad området är förorenat kan de erhållna analysresultaten på jord- och vattenprov jämföras med Naturvårdsverkets, Kemaktas eller Svenska livsmedelsverkets rikt- eller gränsvärden. Som riktvärden för olika typer av markanvändning anges värden från Naturvårdsverkets rapporter 4918 Metodik för inventering av förorenade områden, 4638 Generella riktvärden för förorenad mark, Riktvärden för mark fördelas för olika typer av markanvändning enligt nedan: Känslig mark (KM), inga restriktioner för framtida markanvändning ges d.v.s. att marken bedöms som så ren att inga kända effekter skall uppstå på människa eller miljö. Mindre känslig mark (MKM), används för industriområde, parkeringsytor d.v.s. inom områden där mindre skydd för människa och miljö eftersträvas. Inget skydd för grundvatten erhålls. Mindre känslig mark med grundvattenskydd (MKM GV), används för industriområde, parkeringsytor d.v.s. inom områden där mindre skydd för människa och miljö eftersträvas dock ges här ett skydd för grundvatten. För aktuellt område bedöms riktvärdet för mindre känslig mark vara gällande. För grundvatten har SPIMFAB:s riktvärden för ämnen i grundvatten vid bensinstationer (Kemakta AR ) använts, livsmedelsverkets gränsvärden för dricksvatten (SLV FS 2001:30) samt vad gäller zink ett riktvärde från Holland (Visser 1993, Circulaire 1994) använts. Då det inte finns något dricksvattenuttag eller bevattning inom eller i närheten av undersökt område bedöms de riktvärden för grundvatten med hänsyn till exponering via ångor respektive skydd av ytvatten vara relevanta vid aktuell fastighet. Vid bedömning av föroreningshalt i grundvatten används det lägsta av dessa två riktvärden för varje ämne. 2.2 Gällande lagstiftning Lagstiftningen som är gällande för förorenade områden är bl.a. Miljöbalkens 2:a kapitel, Allmänna hänsynsregler, 10:e kapitel, Förorenade områden samt 15:e kapitel, Avfall och producentansvar. I 2:a kapitlet anges de allmänna hänsynsregler vilka alltid är gällande. I 10:e kapitlet anges ansvaret för utredning och efterbehandling av förorenade områden samt regler för upplysningsskyldighet och miljöriskområden.

5 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 5 (16) I 15:e kapitlet anges bl.a. definitionen på avfall vilket kan bli aktuellt vid arbete inom både förorenade områden (enligt kapitel 10) och även inom områden som enligt kapitel 10 bedöms som ej förorenade. Ett kort förtydligande beskrivs nedan. Enligt miljöbalken, 15 kap, 1, definieras avfall som varje föremål, ämne eller substans som ingår i en avfallskategori och som innehavaren gör sig av med, avser eller är skyldig att göra sig av med. Enligt avfallsförordningen 4 skall sådant avfall som är markerad i asterisk (*) i bilaga 2 till denna förordning eller annat avfall som har en eller flera av de egenskaper som anges i bilaga 3 till denna förordning klassas som farligt avfall. Enligt Naturvårdsverkets föreskrifter om deponering, kriterier och förfarande för mottagning av avfall vid anläggningar för deponering av avfall (NFS 2004:10) är det nödvändigt att utföra laktester för att få deponera massor. 3 Områdesbeskrivning Området för planerad utbyggnad är idag en plan, asfalterad, tidigare utfylld parkeringsyta som är ca 1200 m 2 stor. Utbyggnadsytan ligger direkt öster om en befintlig varuhusbyggnad, där AG- Favör är hyresgäst, se ritning Befintlig byggnad är grundlagd på pålar. Undersökningsområdet ligger strax norr om de centrala delarna av Karlshamn, se översiktskarta under kapitel 1. Området omges av Prinsgatan åt öster, av Erik Dahlbergsvägen åt norr, av befintligt varuhusbyggnad åt väster samt av asfalterad parkeringsyta åt söder. Ca m väster om planerad utbyggnad rinner Mieån som har sitt utlopp i Östersjön (Karlshamnsviken). Direkt öster om planerad utbyggnad fanns tidigare en bensinstation (Shell) som nyligen är nedlagd, se ritning Bensinstationens markförlagda cisterner är uppgrävda och miljögeoteknisk kontroll har utförts på jord under cisternerna (uppgift från Miljöförbundet Blekinge Väst). Inom området finns el, tele, vatten samt fjärrvärmeledningar. Dagvattnet inom området samlas upp i dagvattenbrunnar som troligtvis mynnar i Mieån. Viss avrinning bedöms kunna ske direkt på de asfalterade ytorna till närliggande Mieån.

6 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 6 (16) 4 Kort historik Fastigheten är ett utfyllt område som är beläget strax intill Mieån. Inom fastigheten har det tidigare bedrivits verksamheter som mindre målningsarbete, förrådsverksamheter, fiskoljefabrik, bilverkstad, bilförsäljning och bensinförsäljning. Idag finns inom fastigheten en affärslokal där AG-Favör samt en färghandel är verksamma. Bilverkstaden och bilförsäljning har utförts mellan och bensinförsäljning har utförts från 1989 till Inga olyckstillbud är kända. Sydväst om aktuellt undersökningsområde har det tidigare funnits ett garveri samt har det nordväst om undersökningsområdet bedrivits billackering och bilförsäljning. Dessa verksamheter bedöms ej har påverkat jord eller grundvattnet i läget för aktuell utbyggnad då denna ligger uppströms lägen för dessa tidigare verksamheter. Vid tidigare schaktningsarbete (år 2002), strax väster om aktuellt område, identifierades förhöjda halter av PAHer (tyngre kolväten), koppar och bly i marken. Dessa föroreningar sanerades genom urgrävning. Vid den miljögeotekniska undersökningen för samma område, daterad , identifierades inga föroreningar i jord, över gällande riktvärde, men förhöjda halter av bly och kadmium identifierades i grundvattnet. Under 2004 utfördes en miljögeoteknisk undersökning vid närliggande bensinstation. Enligt denna undersökning identifierades inga förhöjda halter av petroliumprodukter i marken med gällande markanvändning (MKM). Dock identifierades förhöjda halter av PAHer vilka ej bedömdes härröra från bensinstationens verksamhet utan bedömdes härröra från tidigare verksamheter alternativt befintliga fyllnadsmassor. PAH skall enligt utförd undersökning ej finnas i bensin som sålts och förvarats inom fastigheten. Inga analyser har utförts på grundvattnet. Med hänsyn till tidigare verksamheter och tidigare utförda undersökningar bedöms risken vara störst att hitta oljeprodukter (alifater, aromater), PAHer samt tungmetaller. 5 Tidigare utförda undersökningar Nedanstående miljögeotekniska utredningar och undersökningar, för aktuell fastighet, har i utvalda delar använts vid framtagning av denna rapport. Miljögeoteknisk inventering enligt MIFO fas 1 upprättad av Tyréns Infrakonsult AB, Miljögeoteknisk undersökning utförd av Tyréns Infrakonsult AB, Miljökontroll vid schaktningsarbete utförd av Tyréns Infrakonsult AB, Sanering av förorenade massor inom Kv Spiggen, utförd av Tyréns Infrakonsult AB, Miljögeoteknisk undersökning för Shell automatstation utförd av Sandström Miljö & Säkerhetskonsult,

7 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 7 (16) 6 Utförda undersökningar 6.1 Fältundersökningar Fältundersökningarna genomfördes av Göran Palmqvist, Tyréns AB. Borrningsarbetet utfördes med en borrbandvagn av modell Geotech 604D. Omsättning och provtagning av grundvatten utfördes av Magnus Johansson, Tyréns AB. Utfört fältarbete omfattade: Kontinuerlig skruvprovtagning i fyra punkter Jordprovtagning som samlingsprov i enheter om ca 0,5 m Dokumentation av jordlagerföljder, färg och lukt Mätning av porgas med PID-mätare på alla jordprover Installation av provtagningsrör för grundvatten i en punkt Provtagning av grundvatten samt lodning av grundvattenytans läge Vid skruvprovtagning rengjordes provtagningsutrustningen mekaniskt mellan varje provtagningsnivå och provtagningspunkt. Notering av jordarter, provtagningsdjup, färg och lukt utfördes i fält och redovisas i detalj i provtabell under bilaga 1. Jordproverna mättes i fält med PID mätare (Photvac 2020), resultat redovisas under bilaga 1. Erhållna jordprover förvarades kylda och de som ej skickas för analys arkiveras i frys i 6 månader. Provtagningsröret av PEH (Ø 50 mm) installerades och tätning med bentonitlera utfördes mellan röret och markytan. Röret försågs med ett låsbart lock. Efter installation omsattes grundvattnet med rörprovtagare (bailer). Provtagning av grundvatten utfördes med bailer till av laboratoriet anvisade flaskor. Ingen filtrering utfördes i fält men filtrering utfördes på laboratoriet innan analys av tungmetaller. Provet förvarades kylt för transport till laboratorium. Fältarbetet och provtagningarna utfördes i tillämpliga delar enligt SGF:s rapport 1:2004. Provpunkternas lägen framgår av ritning Laboratorieanalyser Utvalda jordprover slogs samman till samlingsprov om 2 enskilda prover. Samlingsproverna samt ett enskilt jordprov skickades för analys på laboratorium enligt nedan: Tungmetaller: (As, Cd, Co, Cr, Cu, Hg, Ni, Pb, V och Zn), 7 st Cancerogena och övriga PAHer, 4 st Fraktionerade aromater och alifater, 4 st BTEX och MTBE, 4 st 1,2 Dibrommetan och 1,2 dikloretan, 4 st Torrsubstans (TS), 4 st

8 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 8 (16) På grundvattenprovet har följande laboratorieanalyser har utförts: Tungmetaller: (As, Cd, Co, Cr, Cu, Hg, Ni, Pb, V och Zn), filtrerat prov Cancerogena och övriga PAHer Fraktionerade aromater och alifater BTEX och MTBE 1,2 Dibrommetan och 1,2 dikloretan Laboratorieanalyserna har utförts av ALcontrol laboratories, som är ett av SWEDAC ackrediterat laboratorium. Analysmetod för respektive analys framgår av analysrapporteren som återfinns i bilaga 2. 7 Resultat 7.1 Fältarbeten Skruvprovtagning utfördes till ett djup av 3 m i provtagningspunkt 1-3. I provtagningspunkt 4 utfördes provtagning till ett djup av 4 m under markytan. Vid utförd skruvprovtagning av jord noterades inga avvikande färger eller lukt på erhållna prover. Jordlagren inom undersökningsområdet består överst av 2,1-3,1 m fyllnadsmassor som innehåller grus, sand, tegel, glas, slagg, mulljord, lera och murbruk. Fyllningen underlagras generellt av 0,0-0,7 m organisk jord som i sin tur vilar på lera till ett maximalt provtagningsdjup av 4,0 m. Det som noteras är att fyllningen främst bedöms bestå av rivningsmaterial/byggmaterial som är uppblandat med diverse okontrollerade jordmassor. Enligt utförd hejarsondering ligger underliggande bergs överyta på ett djup av ca m under markytan. Ett provtagningsrör för grundvatten (PEH Ø 50 mm) installerades i provtagningspunkt 4 med spetsen på ett djup av 3,6 m under markytan och en slitsad intagningsdel på 2 m. Enligt utförd lodning ligger grundvattenytan på ett djup av ca 2,2-2,4 m under markytan och bedöms sammanfalla med Mieåns vattenyta. Grundvattnets strömningsriktning bedöms vara mot väst/sydväst. Tillrinningen till röret bedöms som måttlig. Erhållet grundvattenprov var svagt gråfärgat, innehöll svarta flytande partiklar och uppvisade ingen lukt.

9 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 9 (16) 7.2 Laboratorieanalyser Jord I tabell 1 och 2 är resultat av utförda laboratorieanalyser på jord sammanställda tillsammans med Naturvårdsverkets generella riktvärden för jord (NV rapport 4638 och 4889). Vid bedömningen har riktvärden för genomsläppliga jordarter använts. Provmärkning S1,2 är ett samlingsprov från punkt 1 och 2 med angivet djup etc. Tabell 1. Sammanställning av laboratorieanalyserna samt Naturvårdsverkets riktvärden för KM och MKM. Gråmarkerade analysresultat överskrider riktvärdet för mindre känslig mark (MKM). Enhet mg/kg TS Provmärkning Ämne KM MKM S1,2 (0,0-0,6) S3,4 (0,0-0,5) S3,4 (0,5-1,0) S1,2 (1,0-1,5) Alifater, C5-C <5 - <5 - Alifater, C8-C <1 - <1 - Alifater, C10-C <3 - <3 - Alifater, C12-C <10 - <10 - Alifater, ΣC5-C <10 - <10 - Alifater, C16-C <10 - Aromater, C8-C <0,8 - <0,8 - Aromater, C10-C <2 - Cancerogena PAH 0, ,2 - Övriga PAH ,5 - MTBE <0,3 - <0,3 - Bensen 0,06 0,4 <0,005 - <0,005 - Toluen <0,1 - <0,1 - Etylbensen <0,1 - <0,1 - Xylener <0,1 - <0,1 - Summa TEX <1 - <1 - Arsenik, As ,1 14 6,3 <4,7 Kadmium, Cd 0,4 12 0,47 <0,33 0,43 0,84 Kobolt,Co ,6 5,1 4,6 4,6 Krom tot, Cr ,7 10 9,6 9,2 Koppar, Cu Kvicksilver, Hg 1 7 0,34 0,5 0,39 0,4 Nickel, Ni ,8 12 9,7 8,5 Bly, Pb Vanadin, V Zink, Zn ,2 Dikloretan 0,005 0,02 <0,005 - <0,005-1,2 Dibrometan 0, ,05 <0,005 - <0,005 -

10 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 10 (16) Tabell 2. Sammanställning av laboratorieanalyserna samt Naturvårdsverkets riktvärden för KM och MKM. Gråmarkerade analysresultat överskrider riktvärdet för mindre känslig mark (MKM). Enhet mg/kg TS Provmärkning Ämne KM MKM S2,3 (1,5-2,1) S2,3 (2,2-3,0) 4 (3,4-3,8) Alifater, C5-C <5 - <5 Alifater, C8-C <1 - <1 Alifater, C10-C <3 - <3 Alifater, C12-C <10 - <10 Alifater, ΣC5-C <10 - <10 Alifater, C16-C Aromater, C8-C <0,8 - <0,8 Aromater, C10-C <2 Cancerogena PAH 0, <0,15 Övriga PAH <2 MTBE <0,3 - <0,3 Bensen 0,06 0,4 0,014 - <0,005 Toluen <0,1 - <0,1 Etylbensen <0,1 - <0,1 Xylener <0,1 - <0,1 Summa TEX <1 - <1 Arsenik, As <4,2 <4,1 Kadmium, Cd 0,4 12 0,94 <0,34 <0,33 Kobolt,Co ,3 12 4,2 Krom tot, Cr Koppar, Cu ,3 Kvicksilver, Hg 1 7 6,8 0,028 0,018 Nickel, Ni Bly, Pb ,2 Vanadin, V Zink, Zn ,2 Dikloretan 0,005 0,02 <0,005 - <0,005 1,2 Dibrometan 0, ,05 <0,005 - <0,005

11 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 11 (16) Grundvatten I tabell 3 är resultat av utförda laboratorieanalyser på grundvatten sammanställda tillsammans med SPIMFAB:s riktvärde för ämnen i grundvatten vid bensinstationer (Kemakta AR ), Livsmedelsverkets gränsvärden för dricksvatten (SLV FS 2001:30) samt vad gäller zink ett riktvärde från Holland. Tabell 3. Sammanställning av laboratorieanalyserna samt SPIMFAB:s riktvärden för ämnen i grundvatten vid bensinstationer och Livsmedelsverkets gränsvärden för dricksvatten. Enhet µg/l om inget annat anges. Ämne SPIMFAB, ångor i byggnader SPIMFAB, ytvatten SLV FS 2001:30 Provmärkning 4GW Alifater, C5-C <10 Alifater, C8-C <10 Alifater, C10-C <10 Alifater, C12-C <10 Alifater, C16-C Alifater, ΣC12-C Aromater, C8-C <10 Aromater, ΣC8-C Aromater, C10-C Aromater, C8-C Cancerogena PAH ,9 Övriga PAH MTBE Bensen ,4 Toluen ,1 Etylbensen <1 Xylener <1 Arsenik, As Kadmium, Cd ,04 Kobolt,Co ,5 Krom tot, Cr ,5 Koppar, Cu ,3 Kvicksilver, Hg <0,1 Nickel, Ni ,1 Bly, Pb ,1 Vanadin, V ,8 Zink, Zn ,2 Dikloretan <3 1,2 Dibrometan <0,5 1 Holländskt riktvärde (Visser, 1993, Circulaire, 1994)

12 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 12 (16) 8 Översiktlig riskbedömning Nedanstående bedömningar har utförts med stöd av Naturvårdsverkets rapport Vid riskbedömningen har riktvärdet för mindre känslig mark (MKM) använts och för grundvatten har SPIMFAB:s riktvärdet, gränsvärden för dricksvatten (SLV FS 2001:30) samt vad gäller zink har ett Holländskt riktvärde använts. 8.1 Föroreningarnas farlighet De föroreningar som påträffats i jord över riktvärdet för mindre känslig mark (MKM) är bly, koppar, kvicksilver, zink, aromater C10-C35, cancerogena PAHer och övriga PAHer. De föroreningar som påträffats i grundvatten över gällande riktvärde är alifater C16-C35 och cancerogena PAHer. Enligt NV:s rapport 4918 har PAHer, bly och kvicksilver en farlighet motsvarande mycket hög, aromater och koppar en farlighet motsvarande hög och zink har en farlighet motsvarande måttlig. Det skall noteras att det ej är alla samlingsprover som uppvisar förhöjda halter. Av total 7 utförda tungmetallanalyser uppvisar totalt 2 samlingsprover tungmetallhalter över riktvärdet för mindre känslig mark (MKM). Av total 4 utförda analyser avseende alifater, aromater, PAHer, MTBE, BTEX och två klorerade lösningsmedel uppvisar totalt 2 samlingsprover halter över riktvärdet för mindre känslig mark (MKM) avseende PAHer och 1 samlingsprov avseende alifater. 8.2 Känslighet och skyddsvärde Områdets känslighet bedöms som måttlig då områdets idag är ett hårdgjort område för handel och kontor där yrkesverksamma kan exponeras i liten utsträckning. Inget grundvattenuttag för dricksvattenändamål sker i närhet däremot finns bostadsbebyggelse ca 100 m nordost om undersökningsområdet där det kan finnas privata brunnar för bevattningsändamål. Ca m väster om området rinner Mieån. Inom området finns inga grönytor, lekplatser eller liknande där t ex barn kan exponeras. Områdets skyddsvärde bedöms som litet då området är starkt påverkat av tidigare verksamhet, tillgängliga ytor är asfalterade samt finns det inga höga skyddsvärden i fastighetens direkta närhet (information från Länsstyrelsen i Blekinge läns databas, Dock skall det noteras att Mieån, som i sig har lågt skyddsvärde, är recipient för urlakade föroreningar.

13 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 13 (16) 8.3 Spridningsförutsättningar Fyllningen inom området bedöms i huvudsak som normaltät till genomsläpplig då massorna innehåller grus och sand som ger goda möjligheter för vattentransport. Underliggande jordar av torv/dy samt lera bedöms som normaltäta till täta. Föroreningstransporten via vatten bedöms, med en grundvattengradient på 1 %, vara allt från 0,1 m/år till, i ogynnsamma fall, 10 m/år i fyllningen. I den organiska jorden och leran bedöms föroreningstransporten vara 0,1-0,01 m/år respektive 0,01-0,001 m/år. Gradienten på grundvattenytan i befintlig fyllning är dock okänd. Strömningsriktningen bedöms i huvudsak vara mot väst/sydväst. Föroreningsspridning via grundvattnet i fyllningen till närliggande ytvatten (Mieån) bedöms som måttligt då jorden har organiskt innehåll alternativt är organiskt betingade (torv, dy, gyttja) varpå dessa i normala fall binder organiska föreningar till sig. Det skall dock noteras att vattenlösliga ämnen som har mindre tendens att bindas till markens partiklar kan spridas lättare i fyllningen. Risken för föroreningsspridning via damning och direktkontakt är, med aktuell markanvändning liten då hela området är belagt med asfalt. Då identifierade organiska föroreningar har lågt till måttligt ångtryck bedöms föroreningsspridningen via luft vara liten, vilket även delvis bekräftades vid utförd PID-mätning. Föroreningsspridning via dagvatten kan ske till närliggande ytvatten (Mieån) dels via ytavrinning och dels via befintliga dagvattensystem. Planerad utbyggnad skall grundläggas på pålar vilket betyder att jordarna kommer att penetreras ned till underliggande berg. Risken för föroreningsspridning runt pålarna till djupare grundvatten bedöms som litet då grundvattnets strömningsriktning i underliggande akvifär (under leran) bedöms som uppåtriktad och att leran generellt smiter åt runt de slagna pålarna. 8.4 Föroreningsnivå och utbredning Tillståndet för mark inom området bedöms enligt Naturvårdsverkets rapport 4918 som mindre allvarligt till mycket allvarligt och tillståndet för grundvatten inom området bedöms enligt Naturvårdsverkets rapport 4918 som måttligt allvarligt. Utbredning i plan av förekommande föroreningar kan med nu utförd undersökning ej fastställas. Förorenade jordar har identifierats på djupen 0,0-0,6 m, 1,0-1,5 m samt 1,5-2,1 m. Generellt bedöms befintliga fyllnadsmassor vara förorenade av PAHer och ställvis även av alifater och tungmetaller. De naturliga jordarna under befintlig fyllning har ej uppvisat några förhöjda halter av undersökta föreningar och därav bedöms risken för föroreningar i dessa jordar som liten.

14 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 14 (16) Vid undersökning av grundvattnet inom området har förhöjda halter av alifater och cancerogena PAHer identifierats. Inga förhöjda halter avseende tungmetaller har identifierats i analyserat filtrerat vattenprov. Då området generellt är utfyllt bedöms föroreningarna i vattnet härstamma från befintlig fyllning alternativt okända mer förorenade punktkällor. Analys på organiska ämnen har utförts på dekanterat prov varpå det ej kan uteslutas att vissa partiklar, som t ex de flytande svarta partiklarna som fanns i erhållet vattenprov, kan komma med i analysen och på så sätt ge högre halter. 8.5 Samlad riskbedömning Med nuvarande markanvändning (handels- och kontorsytor med tillhörande asfalterade parkeringsytor) och erhållna halter bedöms risken för hälso- och miljöeffekter som små till måttliga. Föroreningshalten i grundvattnet och fyllnadsjorden ligger över gällande riktvärde men då spridningsförutsättningarna är begränsade bedöms risken för exponering till människor och omgivande miljö som liten till måttlig. Enligt Naturvårdsverkets rapport 4918 bedöms därav objektet tillhöra riskklass 3.

15 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 15 (16) 9 Slutsats och förslag till fortsatt arbete Resultaten av utförda undersökningar visar att en utökning av handels- och kontorsytorna inom fastigheten, genom anläggning av en ny byggnad, ej ger upphov till ytterligare spridningar av de föroreningar som finns i mark och grundvatten. En utökning av befintlig detaljplan bedöms därav ej medföra någon ytterligare risk för människa eller miljö. Det skall dock noteras att vid anläggandet av den planerade byggnaden skall stor hänsyn tas till föroreningarna i befintliga fyllnadsmassor speciellt för anläggningsarbetarnas arbetsmiljö. Resultaten av utförda undersökningar visar även att både jord och det ytliga grundvattnet i läget för planerad utbyggnad generellt är förorenade av PAHer och ställvis av alifater och tungmetaller. En total sanering av jord och grundvatten inom området blir mycket kostsamt (flera miljoner kronor). En total sanering av jorden vid planerad utbyggnad med återfyllnad med rena massor är en kortsiktig lösning då de rena massorna successivt riskerar att återkontamineras av närliggande förorenade massor, speciellt under grundvattenytan. Vid planerad entreprenad bör därav en kontroll på de ytligt liggande fyllnadsjordarna utföras enligt nedan: Vid entreprenadarbetet tas jordprover i de massor som schaktas ur. Syftet är att massorna skall bedömas och hanteras rätt efter dess föroreningsgrad. Tillhörande analyser bör riktas mot de föroreningar som i denna undersökning uppvisat förhöjda halter. Jordprover bör tas för att utföra laktest för att uppfylla kraven vid en eventuell deponering (NFS 2004:10). Dessa kompletterande uppgifter sammanställs och redovisas i en kontrollprovtagningsrapport. De jordmassor som ej skall schaktas ur lämnas kvar. Innan grundläggning sker bör en geotextil läggas på schaktbotten. Den påträffade oljeföroreningen i grundvattnet bedöms ej härstamma från närliggande bensinstation då bensin ej innehåller alifater med kolatomer. Däremot är denna fraktion vanlig i diesel och eldningsolja.

16 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun 16 (16) 10 Referenser och underlag [1] Naturvårdsverkets rapporter 4918, 4889 samt [2] SGF:s rapport 1:2004, Fälthandbok miljötekniska markundersökningar. [3] NFS 2004:10, Naturvårdsverkets föreskrifter om deponering, kriterier och förfarande för mottagning av avfall vid anläggningar för deponering av avfall. [4] Miljögeoteknisk inventering enligt MIFO fas 1, Tyréns Infrakonsult AB, [5] Miljögeoteknisk undersökning enligt MIFO fas 2, Tyréns Infrakonsult AB, [6] Miljökontroll vid schaktningsarbete inom kv Spiggen, Tyréns Infrakonsult AB, [7] Sanering av förorenade massor inom Kv Spiggen, Tyréns Infrakonsult AB, [8] Miljögeoteknisk undersökning för Shell automatstation, Sandström Miljö & Säkerhetskonsult, [9] Samrådsyttrande, Dnr , Länsstyrelsen i Blekinge Län, [10] Samrådsyttrande, Dnr , Miljöförbundet Blekinge Väst,

17 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun Bilaga BILAGA 1 Jordprovstabell

18 Bilaga 1 Fastigheten Spiggen 4 i Karlshamn Familjen Hermansson Datum: Jordprovstabell Rev A Provtagnings punkt Djup (m) Färg och benämning PID-resultat i ppm Ingår i samlingsprov 1 0,0-0,04 Asfalt Inget <5 1 0,04-0,5 Gulbrun fyllning/grus, sand, tegel, slagg och murbruk/ Inget <5 S1,2 (0,0-0,6) 1 0,5-1,0 Brun fyllning/grus, sand, tegel, slagg och murbruk/ Inget <5 1 1,0-1,5 Brun fyllning/grus, sand, tegel, glas och murbruk/ Inget <5 S1,2 (1,0-1,5) 1 1,5-2,1 Brun fyllning/grus, sand, tegel, glas och murbruk/ Inget <5 1 2,1-2,4 Grågrön gyttja Inget <5 1 2,4-2,7 Grå gyttjig lera med siltskikt Inget <5 1 2,7-3,0 Grå lera Inget <5 2 0,0-0,1 Asfalt Inget <5 2 0,1-0,6 Brun fyllning/grus,sand, tegel, slagg och mull/ Inget <5 S1,2 (0,0-0,6) 2 0,6-1,0 Gul fyllning/sand och PVC bitar/ Inget <5 2 1,0-1,5 Brun fyllning/sand, tegel och slagg/ Inget <5 S1,2 (1,0-1,5) 2 1,5-2,1 Svartbrun fyllning/sand, tegel, slagg och glas/ Inget <5 S2,3 (1,5-2,1) 2 2,1-2,2 Gråbrun silt Inget <5 2 2,2-3,0 Gråbrun lera med siltskikt Inget <5 S2,3 (2,2-3,0) 3 0,0-0,05 Asfalt Inget <5 3 0,05-0,5 Gulbrun fyllning/grus, sand, tegel och mull/ Inget <5 S3,4 (0,0-0,5) 3 0,5-1,0 Gul fyllning/grus, sand, tegel och murbruk/ Inget <5 S3,4 (0,5-1,0) 3 1,0-1,5 Brun fyllning/grus, sand, tegel, murbruk och glas/ Inget <5 3 1,5-2,1 Brun fyllning/grus, sand, tegel, lera och mull/ Inget <5 S2,3 (1,5-2,1) 3 2,1-2,2 Svartbrun gyttja Inget <5 3 2,2-3,0 Gråbrun lera med siltskikt Inget <5 S2,3 (2,2-3,0) Lukt _provtabell_RevA.xls

19 Bilaga 1 Fastigheten Spiggen 4 i Karlshamn Familjen Hermansson Datum: Jordprovstabell Rev A Provtagnings punkt Djup (m) Färg och benämning Lukt PID-resultat i ppm Ingår i samlingsprov 4 0,0-0,05 Asfalt Inget <5 4 0,05-0,5 Brun fyllning/grus, sand, slagg och tegel/ Inget <5 S3,4 (0,0-0,5) 4 0,5-0,9 Brun fyllning/grus, sand, slagg och tegel/ Inget <5 S3,4 (0,5-1,0) 4 0,9-1,5 Gråbrun fyllning/lera med siltskikt och tegel/ Inget <5 4 1,5-2,1 Gråbrun fyllning/lera, slagg, mull och tegel/ Inget <5 4 2,1-2,6 Gråbrun fyllning/lera med siltskikt/ Inget <5 4 2,6-3,1 Gråbrun fyllning/lera, sand, slagg, tegel och mull/ Inget <5 4 3,1-3,4 Grå gyttja Inget <5 4 3,4-3,8 Svart torv Inget <5 4 (ej samlingsprov 4 3,8-4,0 Grå lera med siltskikt Inget < _provtabell_RevA.xls

20 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun Bilaga BILAGA 2 Laboratorieresultat Redovisas ej i denna digitala handling

21 fastigheten Spiggen 4 i Karlshamn, Karlshamns kommun Ritning Magnus Johansson Rev A RITNING
