1 Lägesställare D SE

2 2 PEMA Lägesställare En lägesställare är ett behändigt arbetsredskap vid svetsning och montering som ger ökad flexibilitet, produktivitet och kvalitet men också en betydligt bättre arbetsmiljö för operatören. Den största fördelen får man genom att ständigt kunna svetsa i bästa läge. På så sätt kan man minska bågtiden med upp till 70%. För operatören innebär detta avsevärt bättre ergonomi och därmed en högre motivation och effektivitet. PEMA lägesställare Pemamek har utvecklat en serie lägesställare för effektivt svetsarbete som kombinerar modern design och tillförlitlig teknologi. I dess design har Pemamek lagt stor vikt vid arbetssäkerhet och användarvänlighet. Användarbekvämlighet garanteras bland annat genom en enkel och lätt fjärrkontroll. PEMA lägesställare finns från 250 kg upp till otroliga kg kapacitet. Från detta omfattande sortiment kan våra kunder hitta en lämplig variant för alla nödvändiga applikationer. När arbetet utförts på ergonomiskt bästa sätt kommer detta också att synas i det slutliga resultatet

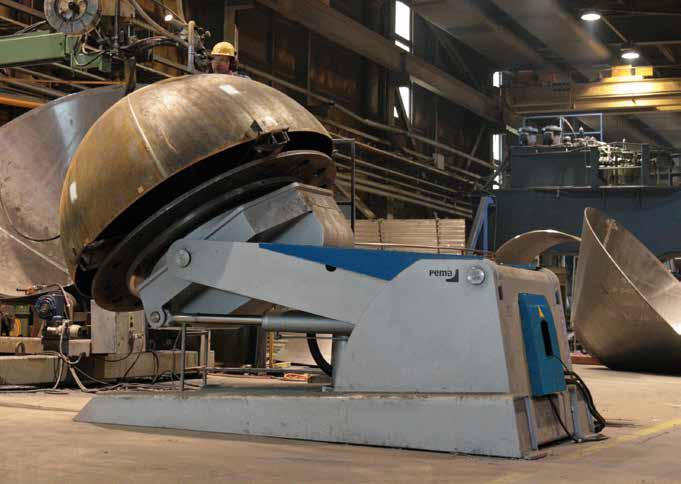

3 3 Specialapplikationer PEMA konstruerar och tillverkar lägeställare för speciella applikationer med tunga objekt och krävande miljöer. Oftast är en 2-axlig PEMA Megamaster lägesställare den bästa lösningen. PEMA Titan modellen där infästningen av objektet sker i en vagga kan också vara en bra lösning. För dessa tunga objekt kan svetsmetoden vara pulverbåg-, smalfog MIG eller Tandem MIG- svetsning. PEMA levererar även tillhörande svetskranar eller plattformar som kan integreras med lägeställaren till en svetscell. Typiska användningsområden för stora lägesställare: o Automatiserad svetsning av tjockväggiga endgavlar o Påläggssvetsning av tryckkärlskomponenter o Smalfogssvetsning av tryckkärl o Fundament för vindkrafttorn o Tunga komponenter så som propellerhus, och vinschar för offshore och varvsindustri PEMAs lösningar för mekaniserad och automatisk svetsning garanter- ar säkerhet, förbättrar kvaliteten samt ökar arbetsmotivationen.

4 4 Skymaster serien PEMA APS Skymaster är den bästa lösningen för att lyfta, rotera och tippa krävande arbetsstycken. Höjd, tippningsvinkel och rotationshastighet är justerbara och garanterar där igenom en ideal ergonomisk och effektiv arbetsställning för operatören. Lägesställaren finns i lastkapaciteter från 250 till kg. Stora rörelsemöjligheter kompakt storlek Steglöst justerbar höjdrörelse med hjälp av hydraulik Fjärrkontroll för alla funktioner Ökad precision och arbetssäkerhet PEMA APS lägesställare PEMA APS 1500 lägesställare PEMA APS 750 lägesställare

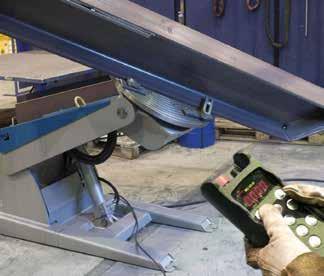

5 5 Svetsarens bästa hjälpmedel PEMA lägesställare APS är alla utrustade med justerbar rotationshastighet, tippning och höjdreglering. Möjligheten att kunna justera alla 3 axlarna medför en ideal ergonomisk arbetsställning. Den omriktarkontrollerade AC-motorns rörelser är jämna och exakta i alla lägesställarens positioner, med och utan last. Den hydrauliskt styrda tippningen och höjdjusteringen ger alltid en optimal positionering av svetsobjektet i alla lägen. Det hydrauliska systemet har inbyggda säkerhetsventiler för att förhindra plötsliga rörelser vid ett eventuellt slangbrott. Alla rörelser kontrolleras enkelt från fjärrkontrollen där operatören också kan se rotationshastigheten (rpm) på en display. PEMAs produkter är utvecklade i nära samarbete med experter inom ergonomi och genom lång erfarenhet inom området hantering. PEMAs lägesställare är en naturlig utrustning i varje svetsande verksamhet och den erbjuder en möjlighet att öka produktivitet och kvalitet. Fakta lägesställare: o Ger möjlighet till svetsning i bästa läge o Optimala svetsparametrar kan användas o Kvaliteten förbättras genom färre reparationer och efterarbete o Ökad säkerhet och förbättrad ergonomi Lastberäkning Momentet beräknas alltid från vridskivans yta till objektets tyngdpunkt (tyngdpunktsavstånd). När man väljer lägesställare ska objektets moment jämföras med maximalt moment i motsvarande tabell för vridning och tippning. Rotationsmoment (Nm): G x Y Tippningsmoment (Nm): G x X G (N) = objektets vikt (kg) x tyngdkraftsfaktor 10 (m/s2) Y (m) = avstånd från vridskivans centrum till objektets tyngdpunkt X (m) = avstånd från vridskivans yta till till objektets tyngdpunkt Tillbehör Fotpedal för start/stopp av rotation Fotpedal för justering av hastighet Extern styrning av rotation Trådlös fjärrkontroll Download complete data sheets from: Model: APS 250 APS 750 APS 1500 APS 3500 APS 7000 APS APS APS Max. last (N) Rotationshastighet (rpm) 0,2-4,5 0,09-2 0,07-1,3 0,06-1,3 0,05-1,3 0,04-0,75 0,02-0,4 0,02-0,4 Max. rotationsmoment (Nm) Tippningsvinkel (grad) man 135 hyd 135 hyd 135 hyd 135 hyd 135 hyd 135 hyd 120 hyd 120 Tippningsmoment (Nm) Bordskiva diameter [D] (mm) Max.svetsström (A) Höjd min-max [H1-H2] (mm) Längd [L] (mm) Bredd (mm)

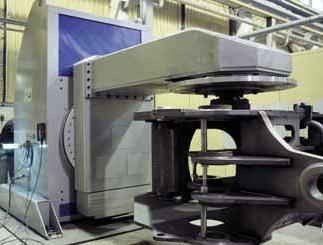

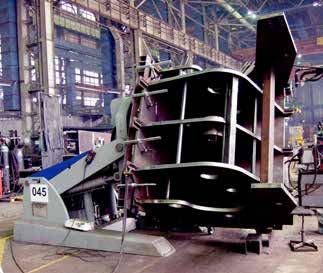

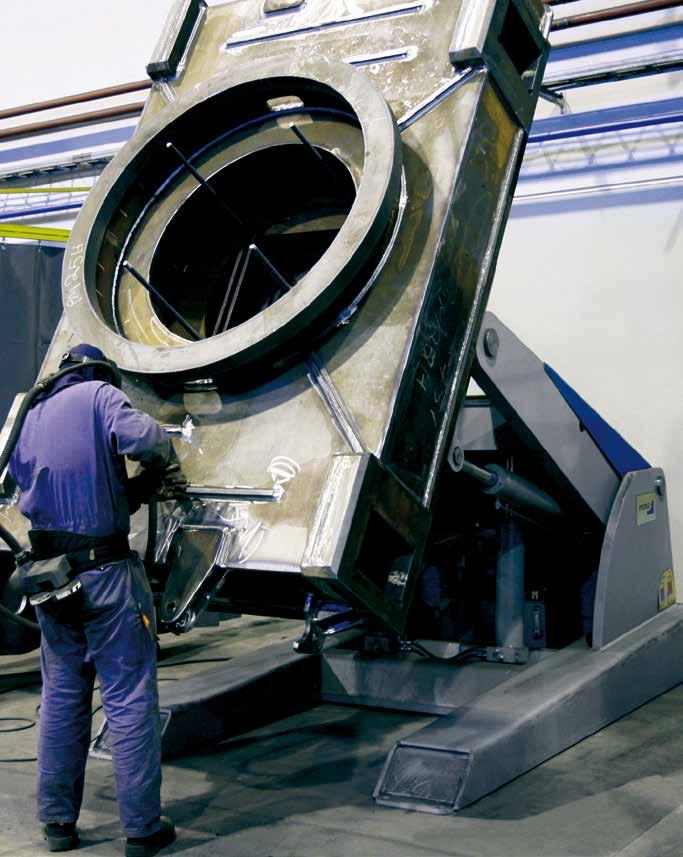

6 6 Skyhook serien PEMA SPS Skyhook lägesställare är byggda för tuffa utmaningar med tunga och komplexa arbetsobjekt. Objekten kan manövreras till alla lägen med SPS lägesställaren. Lastkapacitet från 750 till kg. Hantering av stora och utmanande objekt i alla lägen Steglöst justerbar rotation, tippning och höjdjustering Fjärrkontroll för alla funktioner PEMA SPS 1500 lägesställare PEMA SPS 5000 lägesställare PEMA SPS 3500 lägesställare

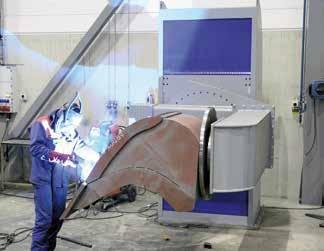

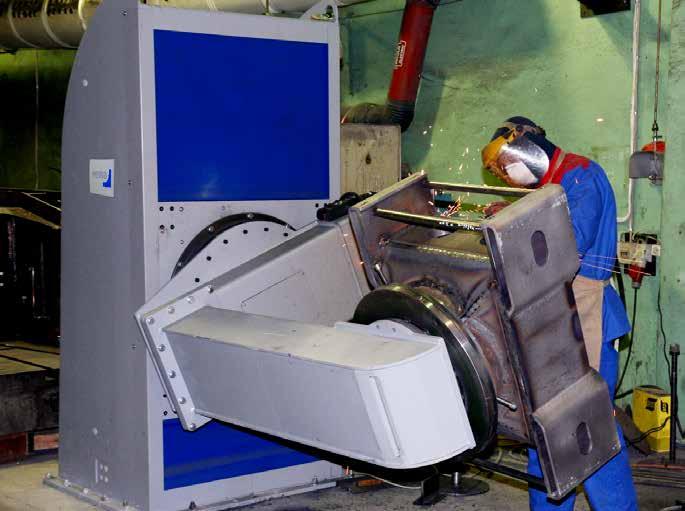

7 7 Tunga arbetsstycken med krävande svetsgeometri PEMA SPS Skyhook lägeställare är det korrekta valet för komplexa och tunga arbetsobjekt. Typiska arbetsobjekt är till exempel skopor, fordonshytter eller delar av ramkonstruktioner. Arbetsobjekten kan hanteras i alla lägen i SPS lägesställaren; men oftast kring sin egen tyngdpunkt. Detta säkerställer att svetsarens arbetsställning alltid är effektiv och ergonomiskt riktigt. Den 3-axliga lägesställaren ger svetsaren stor tillgänglighet också vid svetsning inuti besvärliga svetsobjekt. Vridning av bordet samt tippning av L-armen styrs av den omriktarkontrollerade växelströmsmotorn och höjdjusteringen via hydraulcylindrar. Hydraulsystemet är utrustat med inbyggda säkerhetsventiler. Alla PEMAs produkter är byggda med högklassiga komponenter från världskända leverantörer. Alla konstruktioner och ingående delar testas rigoröst. Samtliga produkter uppfyller EU s säkerhetskrav och är CE godkända. Lägesställaren förkortar produktionstiden med upp till 70%! Lastberäkning Momentet beräknas alltid från vridskivans yta till objektets tyngdpunkt (tyngdpunktsavstånd). När man väljer lägesställare ska objektets moment jämföras med maximalt moment i motsvarande tabell för vridning och tippning. Rotationsmoment (Nm): G x Y Tippningsmoment (Nm): G x X G (N) = objektets vikt (kg) x tyngdkraftsfaktor 10 (m/s2) Y (m) = avstånd från vridskivans centrum till objektets tyngdpunkt X (m) = avstånd från vridskivans yta till till objektets tyngdpunkt Tillbehör Fotpedal för start/stopp av rotation Fotpedal för justering av hastighet Extern styrning av rotation Trådlös fjärrkontroll Programmeringsenhet Download complete product data sheets from Model: SPS 750 SPS 1500 SPS 3500 SPS 5000 SPS Max last (N) Rotationshastighet (rpm) 0,09-2,0 0,07-1,3 0,06-1,3 0,05-1,0 0,04-0,75 Max rotationsmoment (Nm) Tippningshastighet (rpm) 0,1-1,5 0,1-1 0,1-0,8 0,1-0,75 0,1-0,4 Max tippningsmoment (Nm) Justerbar höjd tippningspunkt min-max [H1-H2] (mm) Offset avstånd [OF] (mm) Bordskiva diameter (mm) Max svetsström (A) Max objektsdiameter (mm) Höjd [H] (mm) Längd [L] (mm) Bredd (mm)

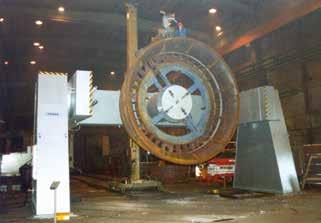

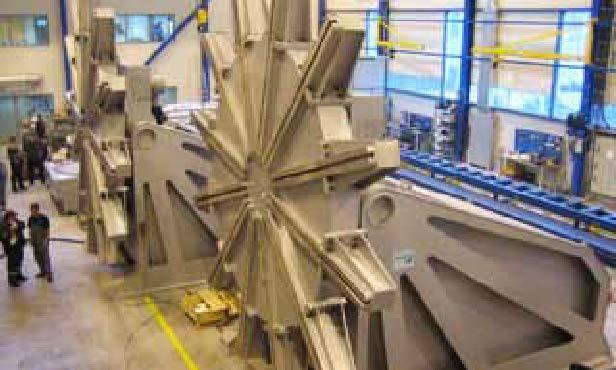

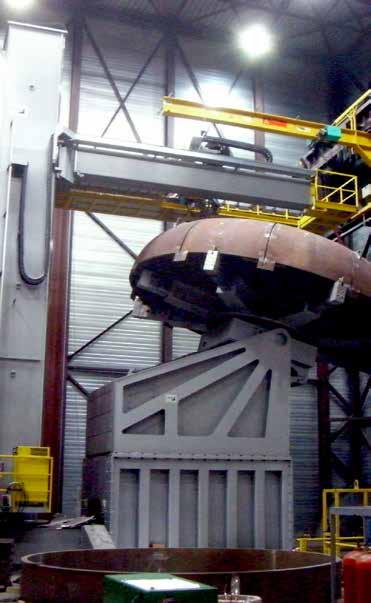

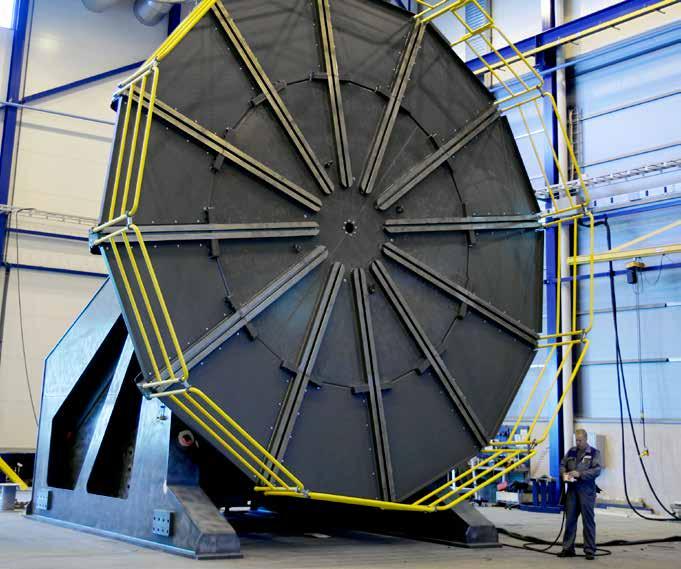

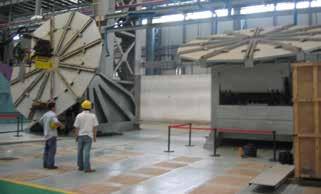

8 8 Megamaster serien PEMA FPS Megamaster är en lägesställarserie för de riktigt stora och tunga objekten. De erbjuder mycket goda lastegenskaper för både rotation och tippning i alla lägen och det stabila fundamentet garanterar precision och säkerhet. Lägesställaren finns i lastkapaciteter från till kg. För positionering av extra stora och tunga arbetsstycken vid automatiserad svetsning Tillförlitlig och säker konstruktion PEMA FPS Megamaster Kundtest i PEMAs monteringshall Installation av PEMAs lägesställare hos kund

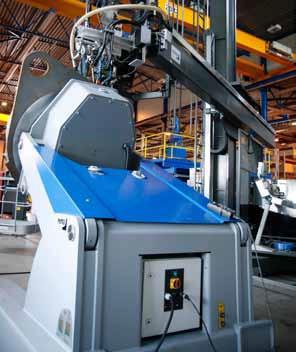

9 9 För riktigt stora och tunga objekt PEMA FPS Megamaster lägesställare är byggda för positionering, rotation och tippning av extra stora och tunga arbetsstycken vid automatiserad svetsning. Vanligtvis används dessa lägesställare i tryckkärlsproduktion, för svetsning av komponenter inom varvs och offshoreindustri, svetsning eller påsvetsning av stora runda objekt, hantering av tunga kubiska objekt etc. FPS lägesställarna har omriktare eller servokontrollerad rotation, förhöjt rotationsmoment och hydraulisk eller motoriserad tippning vilket gör den idealisk för integration med automatsvetsutrustning. Lastkapaciteten når från 25 upp till 250 ton. Vridskivan är försedd med starka T-spårsurtag för att underlätta fastsättningen av objektet. Kundanpassade vridskivor kan offereras på förfrågan. Vid utveckling av dessa stora lägesställare används de senaste hjälpmedlen i form av simulerings och kraftberäkningsprogram för att säkerställa tillförlitlighet och säkerhet. Samtliga PEMA lägesställare levereras med standard fjärrkontroll. PEMA erbjuder den optimala lösning för varje applikation. I samband med PEMA svetskranar och speciella svetsplattformar kan en FPS lägeställare utgöra en totallösning för automatiserad svetsning. Model: FPS FPS FPS FPS FPS FPS Max. last (N) Rotationshastighet (rpm) 0,02-0,4 0,02-0,4 0,01-0,2 0,0035-0,35 0,0035-0,35 0,0035-0,35 Max. rotationsmoment (Nm) Tippningsvinkel hydr. 110 hydr. 110 hydr. 110 hydr. 90 hydr. 90 motor. 90 Tippningsmoment (Nm) Höjd (mm) Längd (mm) Bredd (mm) (base) Titan serien PEMA CPS Titan lägesställare för stora och tunga arbetsstycken med krävande geometrier. Lastkapacitet från 25 till 250 ton. Den speciella egenskapen hos CPS lägesställaren är att infästningen av objektet sker i en vagga för att ge en ökad åtkomlighet. Rotation och tippning är motoriserade. Höjdläget är fixerat. Model CPS CPS CPS CPS Max. last (N) För teknisk information, kontakta Pemamek

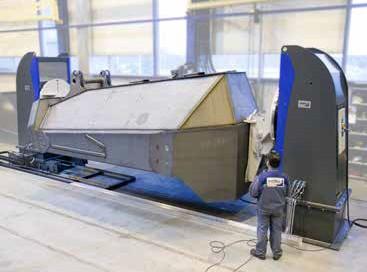

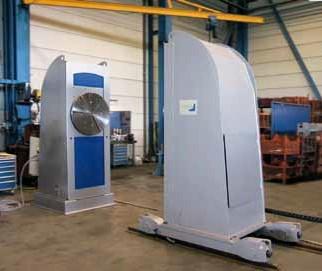

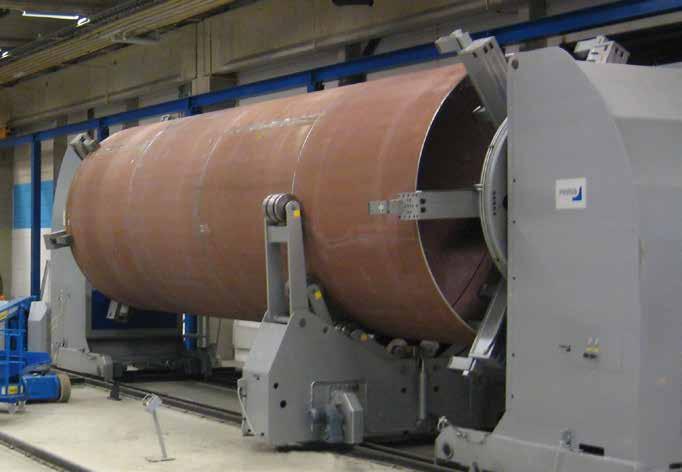

10 10 Headstock och Tailstock serien PEMA lägesställare HPS och TPS är framtagen för hantering av långa objekt. Typiska produkter är ramkonstruktioner och långa cylindriska objekt så som t.ex. vindkrafttornsektioner. Lastkapacitet per enhet från till kg i standardutförande. Headstock HPS motoriserad rotation och steglös höjdjustering Tailstock TPS medroterande vridskiva och steglös höjdjustering Mycket väl passande för långa objekt Lägesställaren är mycket flexibel. Den kan användas i par eller den motoriserade enheten för sig själv eller tillsammans med rullbockar PEMA lägesställare HPS/TPS , specialmodell för vindtornstillverkning PEMA lägesställare HPS/TPS 3500 PEMA lägesställare HPS/TPS

11 11 Hantering av långa objekt PEMA head- & tailstock är speciellt lämpade för att hantera långa objekt både avseende svetsning och montering. Typiska produkter är fordonsbalkar, ramar, rör eller balkar. Lastkapaciteten för ett par går från 7 till 80 ton som standard. PEMA HPS/TPS lägesställarna kan effektivt användas vid rundsvetsning och montering på komplexa och långsträckta objekt. HPS kan även användas med eller utan TPS. Båda enheterna är försedda med steglös hydraulisk höjdjustering. TPS kan förses med motoriserad rälsvagn då arbetsstycket har variabel längd. Vid montering av rälsvagn på TPS måste HPS förses med ett speciellt underrede som höjer lägesställarens centrumlinje. För att få mer information om Pemas speciallösningar för vindtorns applikationer, se broschyren PEMA Welding automation for wind energy tower manufacturing. Lastberäkning Momentet beräknas alltid från vridskivans yta till objektets tyngdpunkt (tyngdpunktsavstånd). När man väljer lägesställare ska objektets moment jämföras med maximalt moment i motsvarande tabell för vridning. Rotationsmoment (Nm): G x Y Tippningsmoment (Nm): G x X För svetsning av vindkrafttornsektioner har Pemamek utvecklat en speciell variant i storlekarna 80 och 120 ton. Dessa är försedda med speciella hydraulikstyrda chuckar för att hålla svepen på plats under montering och svetsning. Utrustningen lämpar sig mycket väl för integration till automatiserad svetsutrustning. G (N) = objektets vikt (kg) x tyngdkraftsfaktor 10 (m/s2) Y (m) = avstånd från vridskivans centrum till objektets tyngdpunkt X (m) = avstånd från vridskivans yta till till objektets tyngdpunkt TAILSTOCK (TPS) MED RÄLSVAGN H H2 H1 L H3 L HEADSTOCK (HPS) MED FÖRHÖJNINGSRAM Tillbehör Rälsvagn för TPS Förhöjningsram för HPS Fotpedal för start/stopp av rotation Fotpedal för justering av hastighet Extern styrning av rotation Trådlös fjärrkontroll Download complete product data sheets from Model: HPS 3500 TPS 3500 HPS 7000 TPS 7000 HPS TPS HPS TPS HPS TPS Max. last (N) Rotationshastighet (rpm) 0,08-1,6 0,05-1,0 0,04-0,75 0,02-0,4 0,02-0,4 Max. Rotationsmoment (Nm) Max. Tippningsmoment (Nm) Justerbar höjdinställning min-max [H1-H2] (mm) Bordskiva diameter (mm) Höjd [H] (mm) Längd [L] (mm) Bredd (mm) Unterrede [H3] (mm)

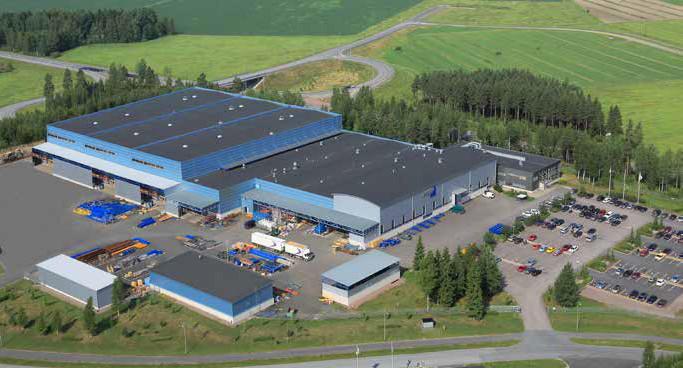

12 Pemamek Oy Ab, är ett världsledande företag inom utveckling och tillverkning av mek aniserings och automationsutrustning för olika industrier. Genom att använda sig av de bästa robot- och automationsteknologierna kommer PEMA produkter och system att förbättra kundens produktivitet och konkurrensförmåga. Med PEMAs lösningar och omfattande kundsupport riktar sig framförallt mot följande områden: Heavy fabrication Wind energy Shipbuilding Industrial boilers Oil & Gas and Process PEMA Service över 45 år aktivität på branschen, har Pemamek lev ererat svetsautomation och mekaniseringslösningar till över 50 olika länder över hela världen PEMAMEK OY LTD The time to start welding automation is now! På grund av ständigt utvecklingsarbete inom Pemamek Oy förbehåller vi oss rätten till förändringar utan föregående information Make More with PEMA Production and Welding automation
