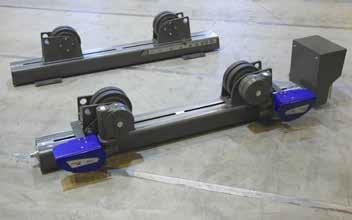

2 2 PEMA Rullbockar Rullbockar är en nödvändighet vid hantering av cylindriska objekt såsom tankar, tryckkärl, vindkrafttorn eller liknande vid svetsning, målning, blästring eller montering. Tack vare rullbocken kan objektet alltid positioneras i det mest fördelaktiga läget. Med PEMA rullbockar reduceras också förberedelsetid och hanteringstid till ett minimum. Omfattande modellutbud PEMA erbjuder ett brett utbud av rullbocksmodeller för hantering av varierande vikt, diameter och form. Utbudet omfattar rullbockar med automatisk eller manuell justering såväl som specialmodeller för krävande produktgeometrier och vikter. Tillförlitliga produkter Hållbarhet, tillförlitlighet och säkerhet är alla typiska egenskaper hos PEMA rullbockar. Utformade och byggda för krävande verkstadsmijöer uppfyller produkterna alla de senaste EU- normerna inom säkerhet. Lastkapaciteterna på PEMA rullbockar varierar från 12 till 1600 ton. Alla kunder kan finna en lösning för sin hantering från PEMA s omfattande program. PEMA rullbockar med PEMA svetskran är en lösning även för de mest krävande automationslösningarna.

3 3 Tillbehör PEMA rullbockar kan utrustas med ett utbud av tillbehör beroende på kundens produktionsflöde, typ av objekt och andra speciella krav på tillverkningen. Alla rullbockar kan utrustas med rälsvagn för att förbättra effektiviteten i materialflödet. Med en rälsvagn kan objektet snabbt och enkelt förflyttas mellan olika arbetsstationer utan att kranar behöver utnyttjas. Rälsvagnar har också en stor fördel då man arbetar med variabla längder på objektet. Rälsvagnarna finns i två varianter; motoriserad (2D), eller medlöpande (I). För att förhindra axial drift hos objektet kan den medlöpande rullbocken utrustas med driftskorrigering ( AC, anti-creep) Andra tillbehör är fotpedal för start/stopp och hastighetsreglering av rotation, integrering till externa system såsom PEMA svetskran samt trådlös fjärrkontroll. FAKTA RULLBOCKAR: o Kvalitetsförbättringar genom mindre efterarbete och reparation o Exakthet, säkerhet och ergonomi o Nödvändig för all automatiserad svetsning av cylindriska objekt med svetskran o PEMA rullbockar uppfyller alla EU s säkerhetskrav o Alla PEMA rullbockar är CE-märkta Tillbehör o Fotpedal for start/stopp av rotation o Fotpedal för justering av rotationshastighet o Rälsvagn, drivande/medlöpande o Automatisk driftskorrigering o Höjdjusteringssystem (Fit-up) o Användargränssnitt för integrering mot externa enheter o Trådlös fjärrkontroll o Specialmodeller för EX miljöer N serie Alla PEMA rullbocksmodeller kan utrustas med rälsvagn för att öka effektiviteten i materialflödet.

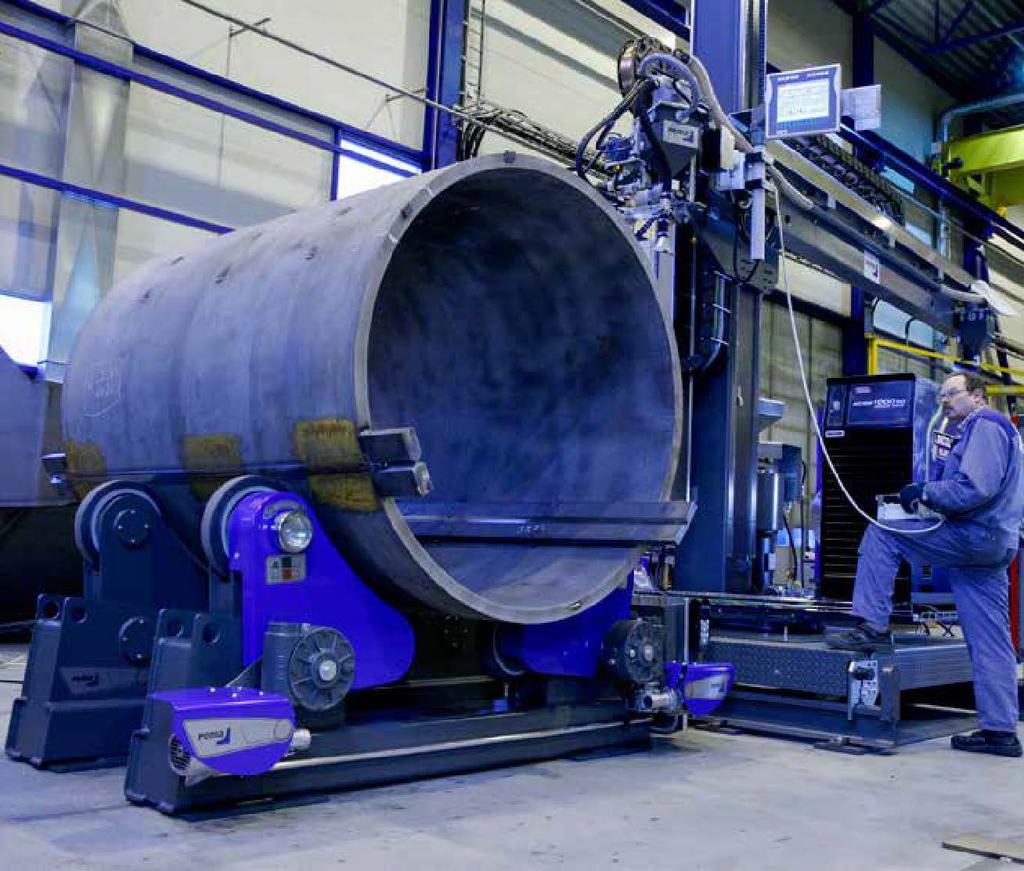

4 4 N Serie PEMA N serie är en bred grupp av konventionella rullbockar för hantering av cylindriska objekt. De tar liten plats och har en enkel manuell justering av rullavstånd för olika diametrar. Lastkapacitet från 12 till 1600 ton. o Kompakt storlek o Lätt justering av rullavståndet o Alla rullar i den motoriserade enheten har drivning o Ökad precision och arbetssäkerhet Svetsning med hjälp av en svetskran och ett par kraftfulla PEMA rullbockar ur N serien. PEMA N12 rullbockspar, drivande och medlöpande enhet.

5 5 Grundläggande lösning för hantering av cylindriska arbetsstycken PEMA N serie med konventionella rullbockar är en grund- läggande lösning för hantering av cylindriska objekt såsom tryckkärl och tankar i automatisk svetsning. De tar liten plats tack vare sin kompakta storlek. I N serien justeras rullavståndet manuellt för att anpassas till olika objektsdiametrar. Justeringen sker steglöst på de mindre modellerna men på de större så sker det stegvis. Alla PEMA rullbockar levereras med sladdansluten fjärrkontroll. Kapaciteten går från 12 till 1600 ton. Större rullbockar ingår typisk som en del i ett större projekt tillsammans med PEMA svetsautomationslösningar. Ramarna till alla PEMA rullbockar är maskinbearbetade. Hela konstruktionen är dimensionerad efter väl tilltagna säkerhetsfaktorer. För de mindre modellerna används Polyuretanrullar och för de större används stålrullar. Kraftfull och exakt rotation är nödvändig vid kvalitetssvetsning. PEMA uppnår detta genom användning av högkvalitativa omriktarstyrda växelströmsmotorer och en välbeprövad växellåda. PEMA N150 2D drivande N12 N25 N50 N75 N150 Max last (ton/sektion) drivande 6 12, ,5 75 medlöpande 6 12, ,5 75 Rotationskapacitet (ton) 18 37, ,5 225 Max rotationskraft (kn) 8, Rotationshastighet (mm/min) Diameterområde min-max (mm) 50% last Diameterområde min-max (mm) 100% last Material rullar PU PU PU PU PU Längd (mm) drivande medlöpande Bredd (mm) drivande medlöpande För teknisk information om PEMA N300, N500, N700 och upp till 1600 ton var vänlig kontakta PEMA. Produktdatablad finns att ladda ner på

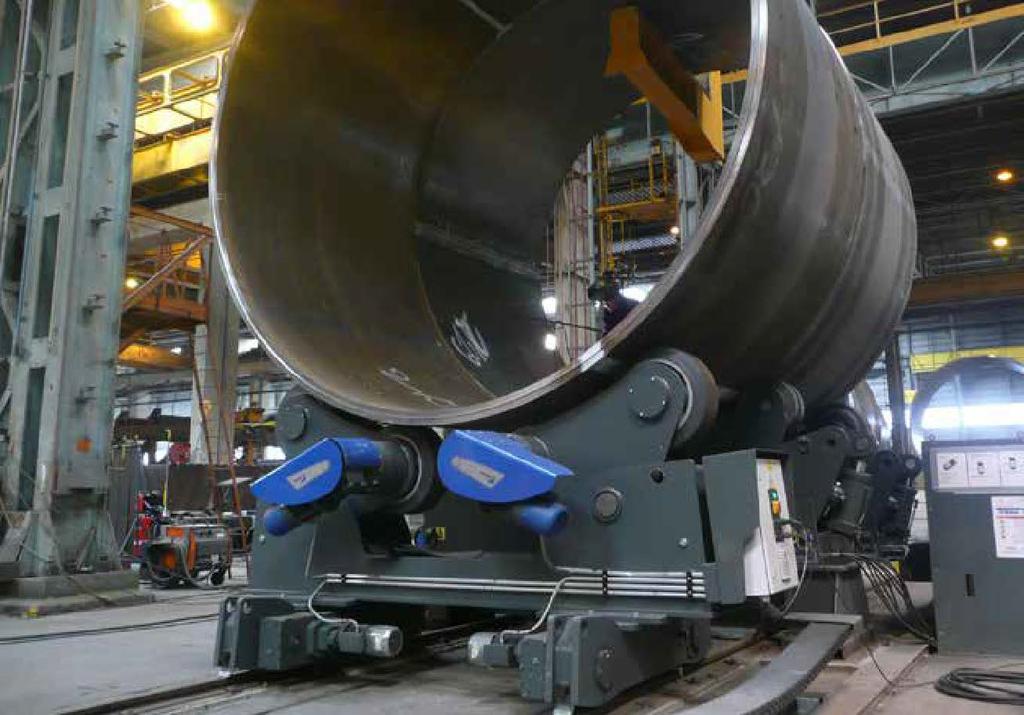

6 6 A serie PEMA A serie är självjusterande rullbockar ideala för hantering av obalanserade, tunnväggiga och/eller tunga objekt. A seriens rullbockar skapar jämn viktfördelning och därmed konstant rotation. Tack vare boggisystemet behövs ingen omställning av rullarna vid förändring av diametrar. Lastkapaciteter från 12 till 800 ton. o Idealisk för obalanserade, tunnväggiga och/ eller tunga objekt o Jämn viktfördelning o Automatisk justering för olika objekts- diametrar Invändig längdsvetsning med ett par PEMA A rullbockar med extra höjdjustering ( fit-up ) och PEMA svetskran PEMA A rullbockar säkerställer en jämn last- fördelning PEMA produkter kombinerar modern design och tillförlitlig teknologi för effektivt svetsarbete

7 7 Ideal för komplicerade arbetsobjekt PEMA A serie självjusterande rullbockar är ideala för komplicerade arbetsobjekt. Boggirullarna justerar sig automatiskt till diametern på objektet. Jämfört med andra rullbockar erbjuder A serien överlägsen viktfördelning vilket vid arbete med tunnväggiga kärl skapar stora fördelar. Drivning kan ske på två alternativt fyra rullar på drivenheten. Drift med fyra rullar ger utmärkt kontakt och exakt rotation. Drivning på två rullar passar bra för svetsning av vindkrafttorn eller andra koniska objekt. PEMAs rullbockar är utvecklade baserat på mångårig erfarenhet tillsammans med specialister inom tung svetsproduktion. Vår långa erfarenhet inom design och tillverkning av svetsautomationslösningar har varit en viktig faktor vid framtagandet av PEMA rullbockar. Samtliga rullbockar från PEMA tillverkas med högkvalitativa komponenter från internationellt kända leverantörer. Alla produkter och komponenter genomgår noggranna tester i samband med utvecklingen av produkten. Utvecklade till samma kvalitetsnivå som PEMA lägesställare och svetskranar gör att PEMA rullbockar uppfyller de Europeiska ENnormerna på säkerhet. Samtliga rullbockar har CE-märkning. Speciella modeller för EX klassade zoner, för tex blästring eller målning finns tillgängliga från PEMA. Min Ø 100% last Min Ø 50% last PEMA A12 4D drivande A12 A25 A40 A80 A150 A300 Max last (ton/sektion) drivande 6 12, medlöpande 6 12, Rotationskapacitet (ton) 18 37, Max rotationskraft (kn) 8, Rotationshastighet (mm/min) Diameterområde min-max (mm) 50% load % load Material rullar PU PU PU PU PU PU Längd (mm) drivande medlöpande Bredd (mm) drivande medlöpande För teknisk information om PEMA A400, A800 var vänlig kontakta PEMA.
