1 KEMPPI K7 SVETSUTRUSTNING A7 TIG Orbital System 300 ENKEL FLERLAGERSVETSNING

2 A7 TIG Orbital System 300 MEKANISERAT TIG-ORBITALSVETSNINGSSYSTEM FÖR PROFESSIONELL FLERLAGERSVETSNING AV RÖR OCH RÖRLEDNINGAR A7 TIG Orbital System 300 med öppen huvudklämma är den mest avancerade professionella TIG-orbitallösningen för flerlagersvetsning av rör och rörledningar med ytterdiametrarna mm. Systemets lättanvända funktion för autoprogrammering och den automatiska höjdavkänningen gör komplicerade flerlagersvetsningar enkla att utföra. Systemet passar en mängd olika tillämpningar och kan användas för svetsning av rör till rör och rör till fäste. Samtliga systemfunktioner som styrenhet, strömkälla och vattenkylning är integrerade i ett robust chassi. Systemet styrs via ett intuitivt fjärreglage. HUVUDTILLÄMPNINGAR OLJEPLATTFORMAR PROCESSRÖRLEDNINGAR RAFFINADERIER 2 A7 TIG Orbital System

3 VIKTIGA FÖRDELAR SPARA SVETSTID Jämfört med manuell TIGsvetsning. FÖRDELAR Funktionen för autoprogrammering är lätt att lära sig och använda och ger betydande besparingar i produktionstid och efterarbete. Det kompakta svetshuvudet gör systemet idealiskt för rör med liten diameter och begränsat radiellt och axiellt utrymme runt svetsfogen. Alla systemfunktioner finns tillgängliga via ett lättanvänt fjärreglage. Den adaptiva autoprogrammeringen gör det enkelt att ställa in svetsparametrar med hjälp av automatisk beräkning. Styrenheten har ett grafiskt användargränssnitt och en tydlig färgdisplay. Du kan använda fjärreglaget för att skapa, modifiera och hantera program. Svetsvärdena och elektrodrörelserna kan dessutom finjusteras under svetsningen. Systemet erbjuder sig automatiskt att anpassa svetsprogrammet till ändringarna. Den inbyggda skrivaren ger möjlighet att skriva ut svetsparametrarna A7 TIG Orbital System 300 3

4 FÖRDELAR SPARA 35 % I SVETSTID Den mekaniserade transporten av svetshuvudet i A7 TIG Orbital System 300 ger ett stabilt och exakt svetsläge. Detta ger stabil svetskvalitet och användning av optimerade svetsparametrar under svetsningen. Därmed förkortas bågtidsfaktorn och svetsaren kan svetsa mer under en arbetsdag. Den genomsnittliga besparingen i svetstid för A7 TIG Orbital System 300 är 35 % jämfört med manuell TIG-svetsning. 4 A7 TIG Orbital System

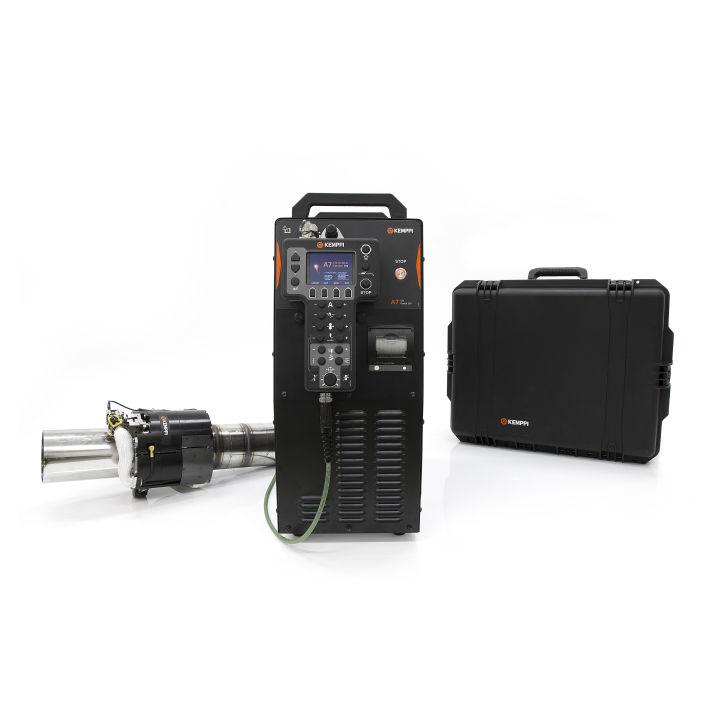

5 VAD SOM INGÅR I SYSTEMET - UTRUSTNING A7 Orbital Controller 300 Styrenhet med integrerad strömkälla för TIGsvetsning samt vattenkylare. Inbyggt minne, USBport för anslutning av USB-minne samt inbyggd skrivare. A7 Open Head Clamp 300 Svetshuvud av öppen typ för svetsning av rör till rör och rör till fäste, avsedd för rör med diametrar upp till 350 mm. Styrringar i olika dimensioner för fastsättning på röret finns tillgängliga. Kompakt, vattenkyld och värmetålig design av huvudet. Automatisk höjdavkänning. 7,5 m kabel medföljer. A7 TIG Remote Controller Lättanvänt fjärreglage med grafiskt användargränssnitt och tydlig färgdisplay. Autoprogrammeringen gör det enkelt att ställa in svetsparametrar även för komplexa flerlagersvetsningar. Du kan använda fjärreglaget för att skapa, modifiera och administrera program, och för att finjustera parametrar under svetsningen. Guide ring kit Den öppna huvudklämman fästs på röret med hjälp av en lämplig styrring. Du kan använda införingssatser för att anpassa styrringarna till rör med mindre dimensioner A7 TIG Orbital System 300 5

6 TEKNISKA DATA A7 Orbital Controller 300 Produktkod Svetslägen Auto-stopp Svetshuvud Alla (PA/PB) Ja Huvud i 300-serien Nätspänning 230 VAC ± 10 % Huvudsäkring 16 A, trög Max. svetsström ut %, % Skyddsklass Vikt IP32 33,2 kg Driftstemperatur C A7 Open Head Clamp 300 Produktkod Rördiameter (YD), område Fastklämning av traktor Brännare, justering av vinkel Brännare, justering av avstånd Pistol, höjdstyrningsmetod (automatisk / manuell) Pistol, styrmetod för horisontalläge mm Ring för varje rörstorlek Manuell Elektrisk Automatisk, AGCstyrning Elektrisk 6 A7 TIG Orbital System

7 Guide ring kit Produktkod GUIDE RING KIT, 300 (44.5 MM) GUIDE RING KIT, 300 (48.3 MM) GUIDE RING KIT, 300 (50.8 MM) GUIDE RING KIT, 300 (54.0 MM) GUIDE RING KIT, 300 (60.3 MM) GUIDE RING KIT, 300 (63.5 MM) GUIDE RING KIT, 300 (73.0 MM) GUIDE RING KIT, 300 (76.2 MM) GUIDE RING KIT, 300 (82.6 MM) GUIDE RING KIT, 300 (88.9 MM) GUIDE RING KIT, 300 (114.3 MM) GUIDE RING KIT, 300 (141.3 MM) GUIDE RING KIT, 300 (168.3 MM) GUIDE RING KIT, 300 (219.1 MM) GUIDE RING KIT, 300 (273.1 MM) GUIDE RING KIT, 300 (323.9 MM) GUIDE RING KIT, 300 (355.6 MM) A7 TIG Orbital System 300 7

8 Kemppi är det banbrytande företaget inom svetsindustrin. Vår uppgift är att utveckla lösningar som hjälper dig att expandera din verksamhet. Kemppi har sitt huvudkontor i Lahtis i Finland. Företaget har över 600 svetsexperter anställda i 13 länder och en omsättning på över 110 miljoner euro. I vårt utbud ingår svetslösningar intelligent utrustning, programvara för svetskoordinering och dokumentation och experttjänster för alla behov, från krävande industriella tillämpningar till enklare svetsning. Lokala experter i över 60 länder är tillgängliga via vårt globala partnernätverk.
