FastMig X INTELLIGENT, FLEXIBEL, UPPGRADERBAR

Transkript

1 FastMig X INTELLIGENT, FLEXIBEL, UPPGRADERBAR

2 FastMig X INTELLIGENT, FLEXIBEL, UPPGRADERBAR Kemppis produktserie FastMig X erbjuder högt specialiserade svetslösningar och överlägsen svetskvalitet för krävande industriellt bruk. Serien innehåller tre olika avancerade konfigurationer för skilda ändamål: FastMig X Regular för MIG/MAG-pulssvetsning i tuffa verkstadsmiljöer, FastMig X Pipe för rör- och rotsträngssvetsning samt FastMig X Intelligent för krävande svetsning av alla metaller och processer samt tunnplåtssvetsning. Samtliga konfigurationer använder strömkällorna FastMig X 350 eller FastMig X 450. Dessa flerfunktions CC/ CV-strömkällor är idealiska för synergisk och pulsad MIG/MAG-svetsning, MMA-svetsning och TIG-svetsning. I kombination med WFX-trådmatarverk bildar de ett system som enkelt uppfyller alla svetsbehov och kvalitetssäkringskrav i alla metallverkstäder. Kylenheten Cool X medföljer dessutom alla tre konfigurationerna. 2 FastMig X

3 VIKTIGA FÖRDELAR SNABBARE SVETSNING Utnyttja för att öka effektiviteten med upp till 30 procent snabbare framföringshastigheter MINSKAD STRÄCKENERGI minskar antalet deformeringar och tidsödande riktningsarbete, och ökar slagsegheten hos höghållfast stål. MARKNADENS BÄSTA RÄCKVIDD SuperSnake mellanmatarverk är tillbehöret som eliminerar problemen med avstånd och åtkomst FÖRDELAR Lösning för flerprocessvetsning: MIG, 1-MIG, pulsad MIG, MMA och TIG Arc Mobile Control ger dig flexibla möjligheter att använda och styra svetsmaskinen WiseRoot+ för optimerad rotsträngsvetsning Optimerad tunnplåts- och lägessvetsning med WiseThin+: Blandgas och billigare CO2 som skyddsgas Den exakta funktionen för mätning av bågspänningen mäter och visar den verkliga bågspänningen i displayen Spara tid genom att kombinera två trådmatarverk med samma strömkälla för att kunna använda olika tillsatsmaterial SuperSnake mellanmatarverk kan anslutas för maximal räckvidd FastMig X 3

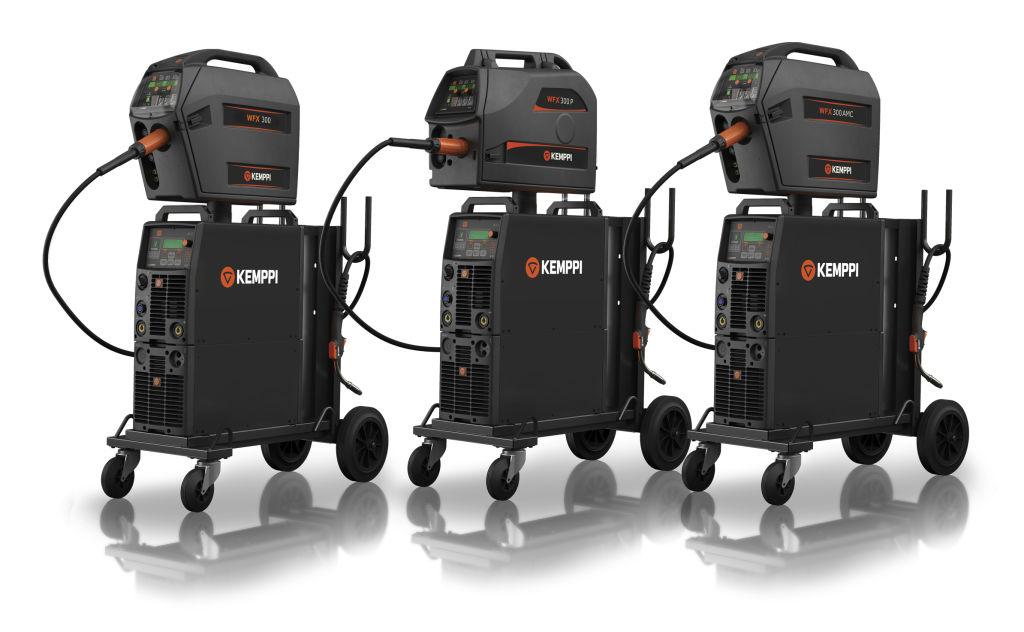

4 PRODUKTALTERNATIV FastMig X 350 Power source Ger 350 A vid 80 % intermittens. Kan användas med generator. FastMig X 450 Power source Ger 450 A vid 60 % intermittens. Kan användas med generator. FastMig X 350 (400 V) MV Power source FastMig X 350 (400 V) MV är en flerspänningsströmkälla för krävande tillämpningar och svetsning. WFX 200 Wire feeder För 200 mm-trådrullar. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. WFX 300 Wire feeder För 200/300 mm-trådrullar. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. WFX 200 P Fe Wire feeder För svetsning av stålrör vid användning av 200 mm-trådbobin. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. WFX 200 P Ss Wire feeder För svetsning av rostfria rör vid användning av 200 mm-trådbobin. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. WFX 300 P Fe Wire feeder För svetsning av stålrör vid användning av 200/300 mm-trådbobin. Tåligt dubbelväggigt plasthölje och en kraftfull GT04-trådmatningsmekanism med dubbla motorer. Inbyggd mätning av bågspänning. WFX 300 P Ss Wire feeder För svetsning av rostfria rör vid användning av 200/300 mm-trådbobin. Tåligt dubbelväggigt plasthölje och en kraftfull GT04-trådmatningsmekanism med dubbla motorer. Inbyggd mätning av bågspänning. 4 FastMig X

5 WFX 200 AMC Wire feeder För svetsning av höghållfasta stål och aluminium vid användning av 200 mmtrådbobin. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. Kompatibel med appen ARC Mobile Control. WFX 300 AMC Wire feeder För svetsning av höghållfasta stål och aluminium vid användning av 200 mmtrådbobin. Enheten har ett kraftigt dubbelväggigt plasthölje och en pålitlig DuraTorque-trådmatningsmekanism. Inbyggd mätning av bågspänning. Kompatibel med appen ARC Mobile Control. En svetsfunktion som reglerar ljusbågslängden automatiskt för att säkerställa en jämn svetskvalitet i alla lägen. Skapar och upprätthåller en optimal kortslutning vid pulsad Mig/Mag-svetsning och vid svetsning i spraybåge. WiseRoot+ Optimerad kortbågssvetsningsprocess för produktiv rotsträngssvetsning. Styrningen av bågspänningen och tidpunkten för överföringen av droppen från tillsatsmaterialet ger en utmärkt svetskvalitet. Ger högre hastighet än vid MMA-svetsning, TIG-svetsning eller normal MIG/MAGsvetsning. WisePenetration En svetsfunktion för garanterad inträngning vid synergisk MIG/MAG-svetsning. Levererar en kontinuerlig ström till smältbadet oavsett ändringar i svetspistolens riktning eller avståndet mellan svetspistolen och arbetsstycket. WiseThin+ Optimerad kortbågsprocess för svetsning av tunnplåt och lägessvetsning av tjockare plåt, även vid bredare spalter och spaltvariationer. Den exakta digitala styrningen ger en sprutfri ljusbåge FastMig X 5

6 FUNKTIONER Fullt uppgraderbar Alla tre konfigurationerna är fullt uppgraderbara och kan optimeras för specifika svetstillämpningar med hjälp av lämpliga programvarupaket och tillämpningar. Wise-lösningarna ger ökad flexibilitet Wise-lösningarna ökar flexibiliteten ytterligare för specifika svetstillämpningar: WiseRoot+ uppfyller till exempel specialkraven för rotsträngssvetsning och den exakta mätningen av bågspänningen ger en enkel och exakt styrning av enheten. Mätningen av bågspänningen gör att de inställda WPSparametrarna alltid behålls, oberoende av svetskablarnas längd. Hög produktkvalitet i kombination med överlägsen service FastMig X är fullt kompatibel med världens mest omfattande programvara för svetskoordinering och dokumentation, WeldEye. Den bevakar bland annat att WPS uppfylls, säkerställer att svetsare har rätt utbildning och samlar in kvalitetsdokumentation. Via Kemppis globala servicenätverk får du dessutom omedelbar support och konsultation. Höghastighetssvetsning i aluminium Pulssvetsning i aluminium filmat med en höghastighetskamera monterad på svetspistolen. I realtidsvideon ser man hur ljusbågen förflyttas med pulsat laserljus. 6 FastMig X

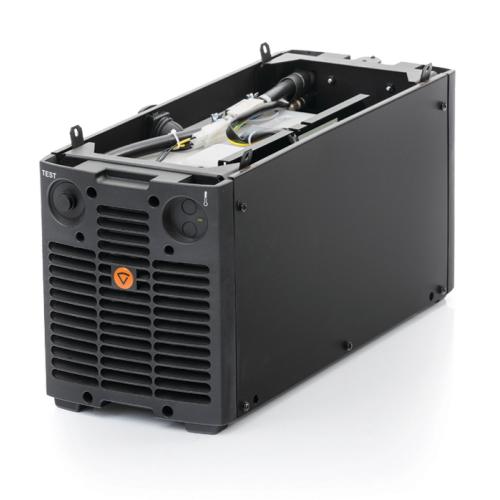

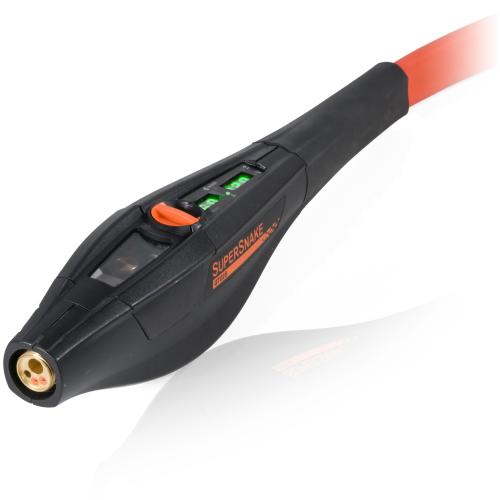

7 TILLBEHÖR Cool X Cooling unit MMT/PMT gun range SuperSnake GT02S/GT02SW Kylenheten Cool X används tillsammans med vätskekylda lösningar och ger en kyleffekt på 1 kw med 3 liter kylvätska. Vare sig du svetsar skeppsskrov, fritidsbåtar, tågvagnar eller bilar kan du lita på att Kemppis MMT- och PMT-svetspistoler levererar i varje svets. Sortimentet innehåller svetspistoler för både manuell och mekaniserad svetsning. Ett innovativt och prisbelönt mellanmatarverk med en trådmatning du kan lita på. Förlänger räckvidden upp till 25 meter. Kompatibelt med Kemppis FastMig- och Prosvetsutrustning, och Euro MIG-svetspistoler av standardtyp. Earth return cable 5 m, 50 mm² Earth return cable 5 m, 70 mm² Cable for Stick (MMA) welding 5 m, 70 mm² Cable for Stick (MMA) welding 5 m, 50 mm² PMT MN (MN stands for MultiNeck) Remote control extension cable 10 m MN-systemet för snabba halsbyten på svetspistoler gör det möjligt att byta mellan fem olika halsar på bara några sekunder FastMig X 7

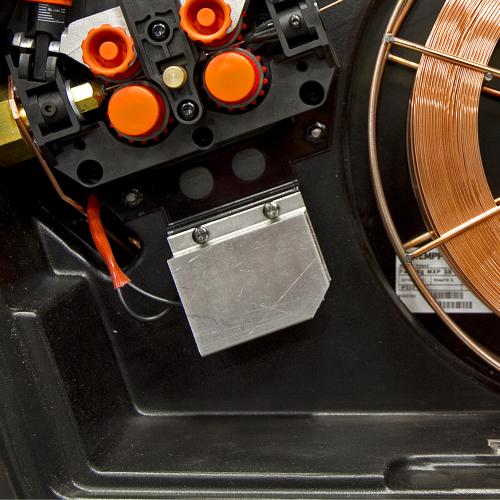

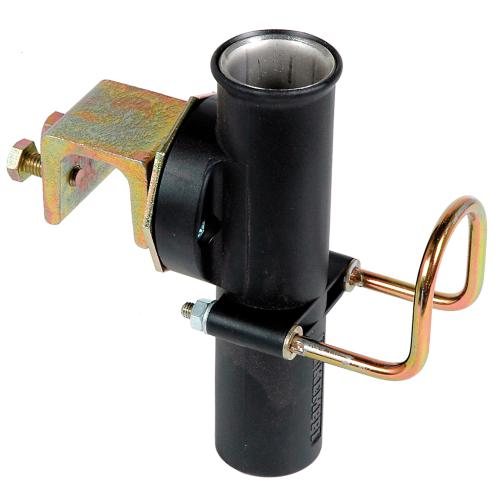

8 ARC Mobile Control KWF 200/300 cabinet heater GH 30 Gun holder För första gången i svetsningens historia kan du nu styra och övervaka din svetsmaskin trådlöst via en android smartphone eller surfplatta. Skåpvärmaren skapar en jämn temperaturnivå i trådmatarverkets hölje och är avsedd att användas vid förhållanden med kraftigt varierande omgivningstemperaturer. Pistolhållaren GH 30 Gun ökar användbarheten i verkstaden. Pistolhållaren kan monteras på en svetsmaskin, en transportvagn eller ett svetsbord. Ladda ned appen från Google Play. Den här enheten kan användas med MXF 63, 65, 67 och WFX DataGun Remote control RMT10 Remote control R30 Kemppi DataGun är en programmeringsenhet som tillsammans med onlinebutiken Kemppi DataStore används för att köpa och installera svetsprogramvara eller för att göra uppgraderingar i dina svetsmaskiner. Fjärreglage för smidig och direkt styrning. Monteras på Kemppi PMT-svetspistoler för MIG/MAG-svetsning. Kan användas med Kemppi FastMig X och FastMig M med MXF-trådmatarverk. Finns i längderna 5 och 10 meter. Öka svetskvaliteten, arbetseffektiviteten, komforten och säkerheten med lämpliga, användarvänliga fjärreglage från Kemppi. Öka svetskvaliteten, arbetseffektiviteten, komforten och säkerheten med lämpliga, användarvänliga fjärreglage från Kemppi. Remote X 37 control panel FASTMIG X GH interconnection air-cooled cable, 1.8 m FASTMIG X 70-5-GH interconnection air-cooled cable, 5m FastMig X

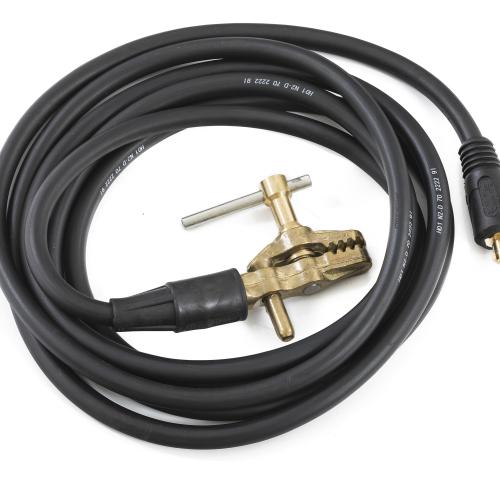

9 FASTMIG X GH interconnection air-cooled cable, 10 m FASTMIG X GH interconnection air-cooled cable, 20 m FASTMIG X GH interconnection air-cooled cable, 30 m FASTMIG X WH interconnection liquid-cooled cable, 1.8 m FASTMIG X 70-5-WH interconnection liquid-cooled cable, 5 m FASTMIG X WH interconnection liquid-cooled cable, 10 m FASTMIG X WH interconnection liquid-cooled cable, 20 m FASTMIG X WH interconnection liquid-cooled cable, 30 m Magnetic clamp (earth return cable) 600 A FastMig X 9

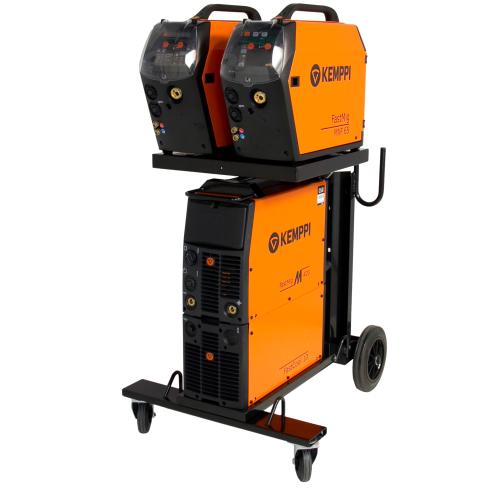

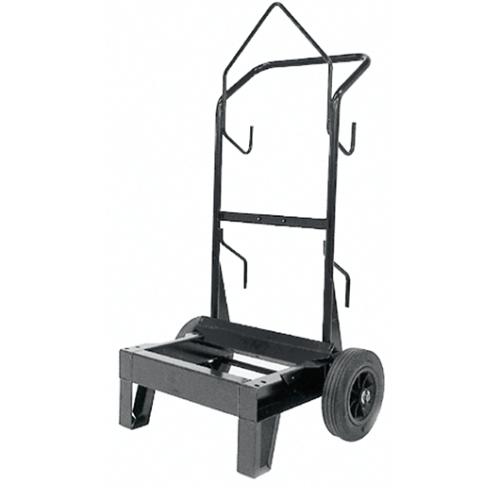

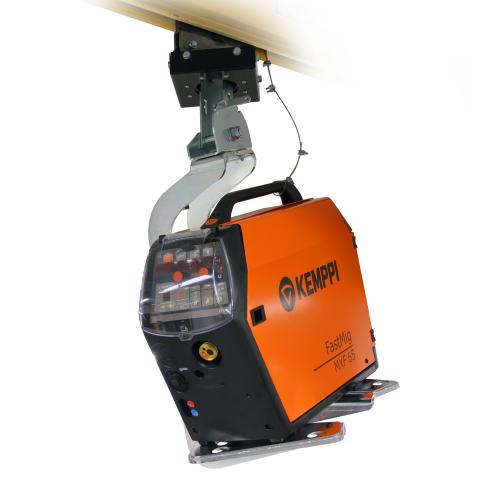

10 Magnetic clamp (voltage sensing cable) MatchLog KV 200 MatchLog aktiverar Minilog och MatchChannel i WFX-trådmatarverk (i MXFtrådmatarverket kan endast Minilog användas). MatchChannel gör det möjligt att ändra minneskanalen under svetsningen och Minilog gör det möjligt att ändra svetseffekten för samma minneskanal. KV 200 är ett vridbord för två trådmatarverk PM500 P501 KFH 1000 PM500 är en fyrhjulig transportvagn för FastMig M- och FastMig X-serierna samt KempArc. Kan användas med FastMig MXF65, MXF67, WFX 300 och WFX 300 AMC. KFH 1000 är en upphängningsanordning för hängande matarverk monterade i balksystem. Den här lösningen skapar mer flexibla arbetsytor i verkstaden. 200 A P501 är en fyrhjulig transportvagn för trådmatarverk. Den här enheten kan användas med MXF 63, 65, 67, WFX 300 och ArcFeed. Den här enheten kan användas tillsammans med MXF 63, 65, 67, MXP 37 PIPE, MXP 38, WFX 200, 200 P, 200 AMC WFX 300, 300 P, 300 AMC och ArcFeed. T 10 Boom WP 6000 Kan användas med FastMig M och FastMig X (installationssats W för T10). Den ledade upphängningsarmen WP 6000 för upphängning av trådmatarverk (1 st) ger en halvcirkelformad arbetsyta med diametern 6 m. Armen är vikbar på mitten och kan vridas 180 grader, vilket gör det möjligt att nå områden nära väggen, till skillnad från teleskopiska armar. Den maximala lastvikten är 50 kg. En passande hängare för trådmatarverk från Kemppi måste användas: X8 Wire Feeder: X , WFX 300: , MFX 63: , MXF 65: W FastMig X

11 TEKNISKA DATA STRÖMKÄLLOR FastMig X 350 Power source Produktkod Anslutningsspänning 3-fas 50/60 Hz 400 V ( %) Säkring (trög) Elverk, min. effekt 35 A 35 kva Uteffekt 80 % ED 350 A (80 %) Uteffekt 100 % ED 330 A (100 %) Tomgångsspänning (MMA) Tomgångsspänning MIG/MAG U0 = V Uav = 50 V U0 = V Omgivningstemperatur C mm Standarder IEC , IEC , IEC FastMig X 450 Power source Produktkod Anslutningsspänning 3-fas 50/60 Hz 400 V, ( %) Säkring (trög) Elverk, min. effekt 35 A 35 kva Uteffekt 60 % ED 450 A (60 %) Uteffekt 100 % ED 350 A (100 %) Tomgångsspänning (MMA) Tomgångsspänning MIG/MAG U0 = V Uav = 50 V U0 = V Omgivningstemperatur C mm Standarder IEC , IEC , IEC FastMig X 11

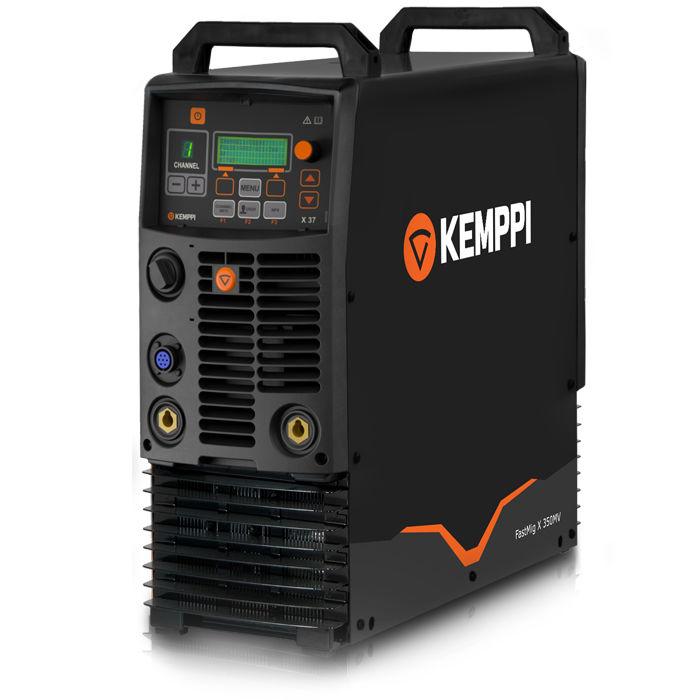

12 FastMig X 350 (400 V) MV Power source Produktkod Anslutningsspänning 3-fas 50/60 Hz 220 V -10% 440 V +10% Säkring (trög) Elverk, min. effekt 35 A 35 kva Uteffekt 80 % ED 350 A (80 %) Uteffekt 100 % ED 330 A (100 %) Tomgångsspänning U0 = V Uav = 50 V Omgivningstemperatur C Vikt (inga tillbehör) mm U0 = V Standarder IEC , IEC , IEC TRÅDMATARVERK WFX 200 Wire feeder Produktkod Uteffekt 60 % ED 520 A (60 %) Uteffekt 100 % ED 440 A (100 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara 4-hjuls Euro 0,8-2,4 mm 0,8-2,0 mm 1-25 m/min WorkPack (21pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 5 kg 9,4 kg 200 mm 12 FastMig X

13 WFX 300 Wire feeder Produktkod Uteffekt 60 % ED 520 A (60 %) Uteffekt 100 % ED 440 A (100 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara DuraTorque Euro 0,8-2,4 mm 0,8-2,0 mm 1-25 m/min WorkPack (21pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 20 kg 12,5 kg 300 mm WFX 200 P Fe Wire feeder Produktkod Uteffekt 60 % ED 520 A (60 %) Uteffekt 100 % ED 440 A (100 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara 4-hjuls Euro 0,8-2,4 mm 0,8-2,0 mm 1-25 m/min WiseRoot+ MatchLog Pipe Steel pack Fe (25pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 5 kg 9,4 kg 200 mm FastMig X 13

14 WFX 200 P Ss Wire feeder Produktkod Uteffekt 60 % ED Uteffekt 100 % ED Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara 520 A 440 A 4-roll Euro mm mm mm mm 1-25 m/min WiseRoot+ MatchLog Pipe Stainless pack Ss (17pcs) Omgivningstemperatur C Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) Yttermått 5 kg 9.4 kg 200 mm mm WFX 300 P Fe Wire feeder Produktkod Uteffekt 60 % ED 520 A (60 %) Uteffekt 100 % ED 440 A (100 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara GT04 Euro 0,6-2,0 mm 0,8-2,4 mm 0,6-2,0 mm 0,8-2,4 mm 0,5-25 m/min WiseRoot+ MatchLog Pipe Steel pack Fe (25pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 20 kg 13,1 kg 300 mm 14 FastMig X

15 WFX 300 P Ss Wire feeder Produktkod Uteffekt 60 % ED Uteffekt 100 % ED Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara 520 A 440 A GT04 Euro mm mm mm mm 1-25 m/min WiseRoot+ MatchLog Pipe Stainless pack Ss (17pcs) Omgivningstemperatur C Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) Yttermått 20 kg 13.1 kg 300 mm mm WFX 200 AMC Wire feeder Produktkod Uteffekt 60 % ED 520 A (60 %) Uteffekt 100 % ED 440 A (100 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara 4-hjuls Euro 0,8-2,4 mm 0,8-2,0 mm 1-25 m/min WisePenetration WiseThin+ MatchLog Steel Pack (14 pcs) Steel Pack for Wise thin+ (14 pcs) Stainless Pack (12 pcs) Aluminum Pack (12 pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 5 kg 9,4 kg 200 mm FastMig X 15

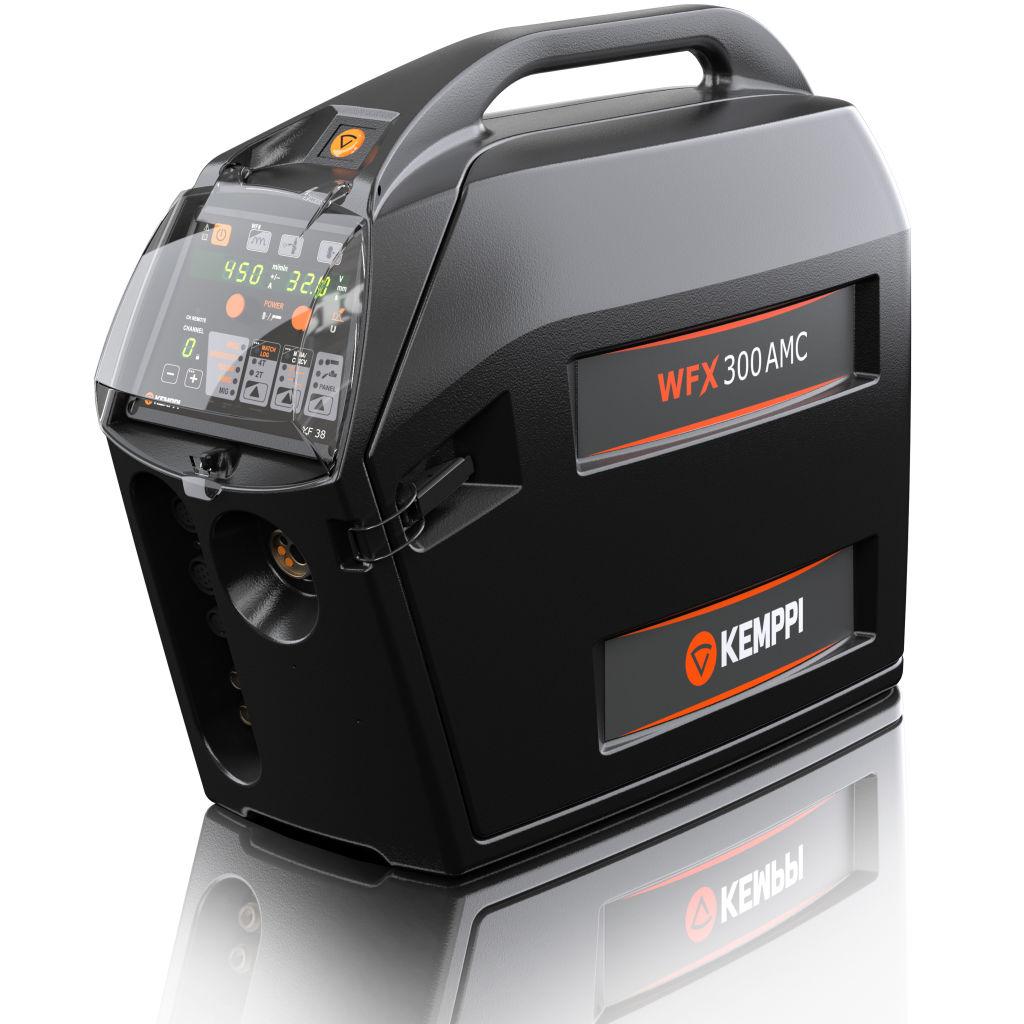

16 WFX 300 AMC Wire feeder Produktkod Uteffekt 440 A (100 %) Uteffekt 60 % ED 520 A (60 %) Trådmatarverk Pistolanslutning Tillsatsmaterial (Ss) Tillsatsmaterial (Al) Tillsatstrådar, storlekar (Fe) Tillsatstrådar, storlekar (Rörelektrod) Trådmatningshastighet Programvara DuraTorque Euro 0,8-2,4 mm 0,8-2,0 mm 1-25 m/min WisePenetration WiseThin+ MatchLog Steel Pack (12 pcs) Steel Pack for Wise thin+ (8 pcs) Stainless Pack (12 pcs) Aluminum Pack (12 pcs) Omgivningstemperatur C mm Standarder IEC Trådbobinens vikt (max.) Vikt (tom) Trådbobinens diameter (max.) 20 kg 12,5 kg 300 mm PROGRAMVARA Produktkod (FastMig M, FastMigX) X (X8 MIG Welder) A (A7 MIG Welder) WiseRoot+ Produktkod (FastMig X) X (X8 MIG Welder) WisePenetration Produktkod (FastMig M, FastMigX) A (A7 MIG Welder) WiseThin+ Produktkod (FastMig X) X (X8 MIG Welder) 16 FastMig X

17 TILLBEHÖR Cool X Cooling unit Produktkod Kylvätska 10-litersbehållare SP Driftspänning 400 V % Maximalt tryck Vikt (inga tillbehör) Behållarens volym EMC-klass Kyleffekt 0.4 Mpa 570 x 230 x 280 mm 11 kg ~3 L A 1 kw Förvaringstemperaturområde C Driftstemperatur C FastMig X 17

18 Kemppi är det banbrytande företaget inom svetsindustrin. Vår uppgift är att utveckla lösningar som hjälper dig att expandera din verksamhet. Kemppi har sitt huvudkontor i Lahtis i Finland. Företaget har över 800 svetsexperter anställda i 17 länder och en omsättning på över 150 miljoner euro. I vårt utbud ingår svetslösningar intelligent utrustning, programvara för svetskoordinering och dokumentation och experttjänster för alla behov, från krävande industriella tillämpningar till enklare svetsning. Lokala experter i över 60 länder är tillgängliga via vårt globala partnernätverk.
