LMC 175. Bruksanvisning

Transkript

1 LMC 175 Bruksanvisning 1

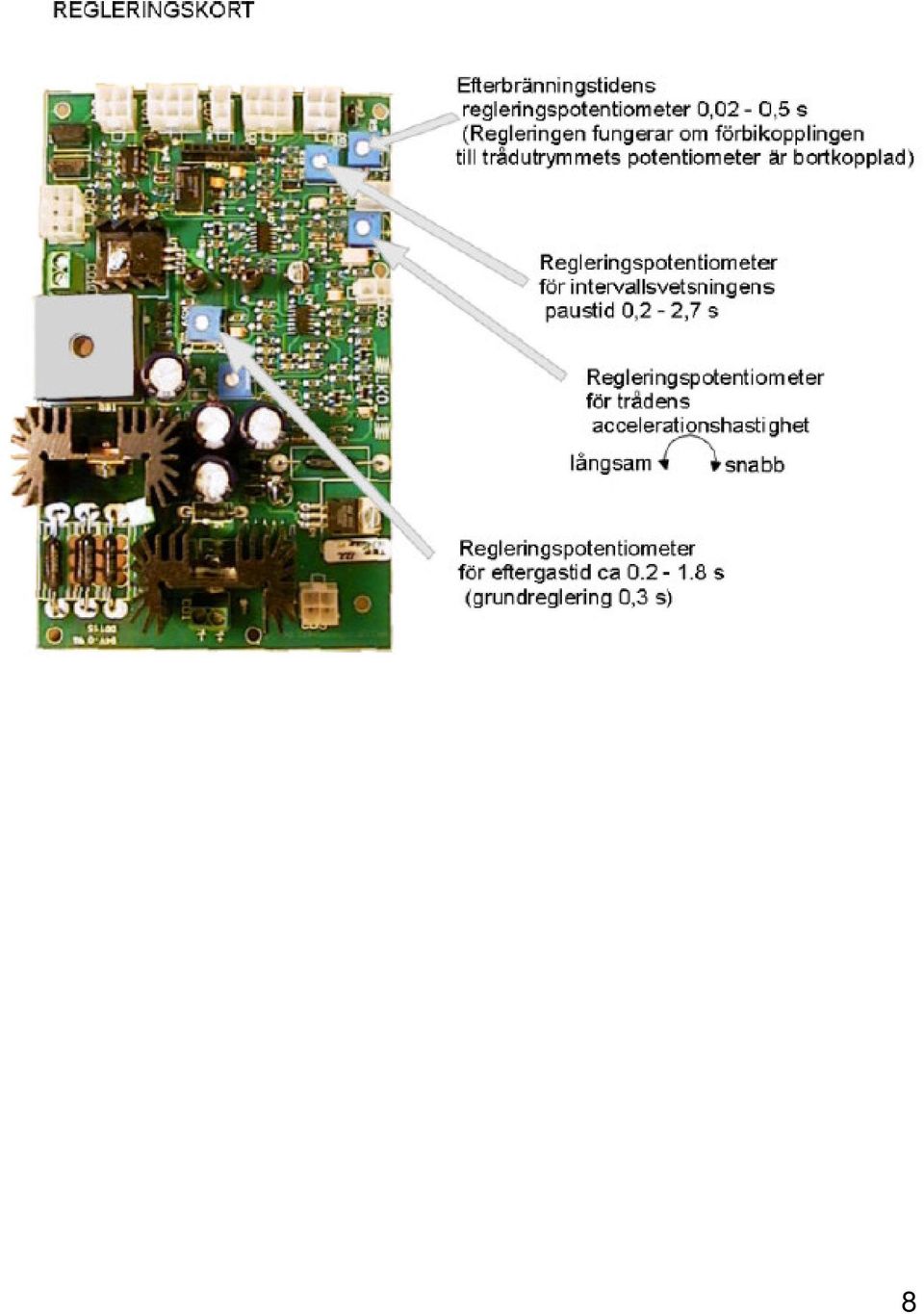

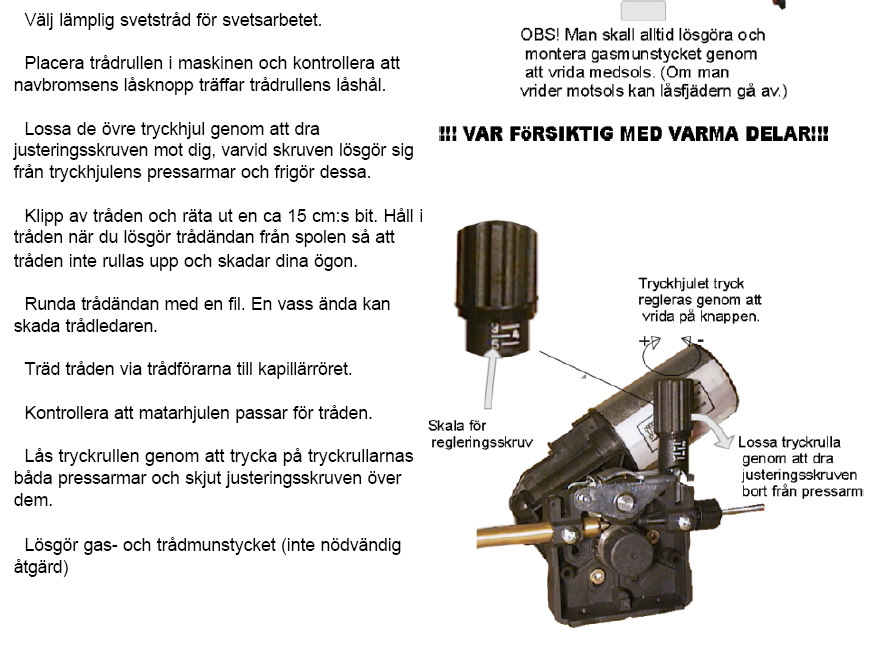

2 Innehåll Inledning 3 Presentation..3 LMC Leverans...4 Anslutning till elnätet..4 Montering av utrustningen...5 Montering av tillsatstrådspole..6 Att inleda svetsarbetet...8 Svetsning av aluminium.8 Regleringskort..9 Rörelektrosdsvetsning.10 Service..11 Drftstörningar..12 Säkerhetsanvisningar...13 Tekniska data..16 Garantivillkor

3 INLEDNING Wallius LMC175 MIG/MAG är en svetsmaskin som är planerad så att svetsarbetet skall förlöpa så enkelt och smidigt som möjligt. Därför kan t.ex. vanliga stålkonstruktioner svetsas trots att godstjockleken varierar. Blueweld 302 lämpar sig för svetsning av godstjocklekar mellan 0,5 och 9,0 mm med tillsatstråd 0,6* - 1,2 mm. Svetsmaskinen är standardutrustad med matarhjul för tråddiametern 0,8-1,2 mm. Genom att vrida på skjuthjulen och genom att byta strömmunstycket kan tråd på 0,8 mm eller 1,0 mm svetsas. Tjockare tråd är förmånlig och inte så känslig för trådmatningsstörningar. (*Matarhjul för tillsatstråd av storlek 0,6 mm och 1,2 mm kan fås som tilläggsutrustning). I denna bruksanvisning ges allmänna anvisningar om hur du skall sköta din nya svetsmaskin. Bruksanvisningen gör dig inte till svetsare och serviceanvisningarna är inte heltäckande. Felsökning och elektriska reparationer förutsätter god branschkännedom. I oklara fall är det skäl att kontakta en auktoriserad serviceverkstad eller återförsäljaren. Presentation 1. Inställning av trådmatningshastighet 2. Signallampa för värmeskydd 3. Huvudsrtömbrytare 4. Inställning av svetsspänning 5. Snabbkoppling av svetspistolen 6. Plus-strömuttag 7. Stromkabel (kopplad til trådmatning) 8. Minus-strömuttag LMC 175 3

4 LMC 175 svetsmaskinen får användas endast för svetsning. Att använda maskinen för något annat ändamål är förbjudet. Innan du börjar använda svetsmaskinen skall du noggrant läsa igenom denna bruksanvisning och följa de råd som ges. Förvara bruksanvisningen. Den skall åtfölja maskinen så länge maskinen används. Använd aldrig en felaktig maskin. Använd inte heller maskinen om den har fallit eller fått ett hårt slag. Efter att en auktoriserad serviceverkstad har granskat eller reparerat maskinen kan den tryggt användas igen. Sådana ändringar av svetsmaskinens konstruktion som inte godkänts av tillverkaren är förbjudna. Garantin upphör att gälla om maskinen har modifierats på ett sätt som inte godkänts av tillverkaren. Vid reparation av svetsmaskinen och dess tilläggsdelar får endast användas originalreservdelar, som godkänts av tillverkaren. Ett rent och snyggt arbetsutrymme är en förutsättning för att arbetet skall kunna utföras tryggt. Innan du inleder svetsningsarbetet bör du granska arbetsutrymmet. Avlägsna eller minimera alla riskfaktorer. LEVERANS Apparaten och dess utrustning packas upp ur transportförpackningen. Kontrollera att apparaten inte fått transportskador. Om transportskador uppstått bör vederbörande transportfirma genast kontaktas och skadan anmälas. En skadad maskin får inte anslutas till elnätet. Kontakta försäljaren om leveransen inte motsvarar beställningen. ANSLUTNING TILL ELNÄTET Svetsmaskinen levereras med 3- fasanslutning till 400V:s nät/ 50 Hz. Vid anslutning till en 3-fas stickkontakt saknar fasordningen betydelse. Skyddsledningens isolering är gul/grön. Stickproppen skall alltid kopplas till skyddsjordad kontaktdosa. Innan maskinen kopplas till elnätet bör du försäkra dig om att spänningsnivån är den rätta. *OBS! Skyddsledningens isolering är grön/gul. *OBS! En elmontör bör utföra den första kopplingen. *En felaktig koppling kan innebära livsfara. 4

5 5

6 6

7 7

8 8

9 9

10 SERVICE LMC 175 är planerad att vara så enkel och funktionssäker som möjligt. Maskinen fordrar trots det regelbunden service för att fungera felfritt. OBS! Dra ut elsladden ur vägguttaget när du reparerar eller rengör maskinen. Slangpaket och svetsbrännaren I samband med byte av spole för tillsatstråd rekommenderas en rengöring av trådledarröret, t.ex. med tryckluft. Strömmunstycket av koppar lösgörs under rengöringen och från trådmatningsändan leds tryckluft in i trådledaren. Ett slitet strömmunstycke skall omedelbart bytas ut. I gashylsan fastnar det vid svetsning stänk, som bör avlägsnas med ett för ändamålet lämpligt verktyg (stänk fastnar lättare om gashylsan är skråmig). Stänket lossnar bättre om man sprutar stänklösningsmedel på gashylsans främre kant innan man börjar svetsa. Delar som slits Delarna i svetspistolen, trådmatningshjulet och maskinens hjul är delar som slits och därför måste förnyas med jämna mellanrum. Bytet av dessa delar måste ägaren själv bekosta. Trådmatningsmekanismen Kontrollera och byt vid behov ut trådmatningshjulet. En ojämn trådmatning kan ofta bero på att trådledningsröret är skadat eller slitet. Röret måste då och då bytas ut. Glidlagren för matar- och tryckhjulen måste med jämna mellanrum oljas för att minska slitaget. (Olja försiktigt för att undvika att andra delar av maskinen blir oljiga.) Strömkällan Strömkällan måste årligen rengöras med dammsugare eller försiktigt med tryckluft. Samtidigt kontrolleras maskinens alla ledningsanslutningar. 10

11 11

12 12

13 13

14 14

15 TEKNISKA DATA Max. svetsström/tråd A/mm 175/1,0 Max. svetsström/ int. A/ED 175/16% Int. ED 60% A 90 Int. ED 100% 73 Tomgångsspänning V Spänningssteg st 7 Trådmatningshastighet m/min 0-18 Tråddiameter Fe mm 0,6-1,2 Tråddiameter Al 1,0-1,2 Anslutningsspänning V 3 x 400 (Anslutnings)effekt ED 100% kva 2,5 Säkringar A 10 Skyddsgas Ar / Blandgas Trådrulle Kg 5-18 Slangpaket m 3 eller 4 Bredd utan hjul mm 255(355 med hjul) Höjd 770 Längd 770 Vikt Kg 52 GARANTIVILLKOR Wallius Hitsauskoneet Oy lämnar garanti för maskiner och produkter de tillverkar eller representerar. Garantin gäller skador som härrör sig från fel i råmaterial eller tillverkning. Inom ramen för garantin installeras en ny del i stället för den defekta, eller om det är möjligt, repareras den söndriga delen kostnadsfritt. Garantitiden är 2 år förutsatt att maskinen används i 1-skiftsarbete. Garantin täcker inte skador, som härrör sig från överbelastning, användning i strid mot bruksanvisning, försummelse av serviceanvisningar eller naturligt slitage. I garantiåtagandet ingår inte direkta eller indirekta reskostnader (övertids-, rese- eller fraktkostnader). Garantireparationen skall utföras på Wallius Hitsauskoneet Oy:s fabrik i Muurla eller på närmaste auktoriserade Wallius-serviceverkstad. På anfordran skall maskinens garantibevis presenteras. Svetsbrännarens delar, trådmatningshjulet, flödesmätaren och maskinens hjul är sådana delar i LMC 175 som slits och därför måste förnyas med jämna mellanrum. De kostnader som härvid uppkommer står ägaren för. 15

16 16
