1 Ankelled för barn TILLVERKNINGS- MANUAL P: F: BeckerOrthopedic.com Patent pending 2017 Becker Orthopedic Appliance Co. All rights reserved.

2 Ankelled för barn TRIPLE ACTION SKILLNADEN Barn-versionen av Triple Action har unika egenskaper och exceptionell prestanda vid ortopedteknisk behandling av komplexa och kombinerade biomekaniska bortfallssymtom vid cerebral pares, spina bifida och andra neuromuskulära sjukdomar. I biomekaniska studier har Triple Action visats ge en systematisk förbättring av gångcykeln. Den egenskap som kännetecknar Triple Action -ortoserna är den oberoende effekten av plantarflexionsmotståndet, dorsalflexionsmotståndet och korrektionen. Komponentens höga styvhet, hållbara fjädrar och korrektionsfunktion kan anpassas för att optimera gångcykelns olika faser. Denna justerbarhet ger utprovaren ett effektivt verktyg för att balansera stödet för fotled och knä. Triple Action -ankelled har funktioner för alla faser av pediatrisk ortoshantering: statisk progressiv ortos som tillägg till Botox - behandling, postoperativ immobilisering efter frigörning av akillessenan eller mobilisering av den spastiska fotleden för aktiv förflyttning.

3 Vad ingår? A. 1 Triple Action Ankelled Barn (monterad) B. 2 fjädrar med standardmotstånd och 2 fjädrar med högt motstånd med rörelsebegränsande stift C. Skruvnycklar D. Fästskruvar E. Smörjfett och gänglåsning A Triple Action Ankelled Barn, med tillvalet lateral bygel (modell 3C76-LAT visas) B C 1. Kombinationsnyckel 2. Justeringsnyckel (4mm) 3. Fästskruvnyckel (2,5mm) D Fästskruvar (M4X6 och M4X8) E

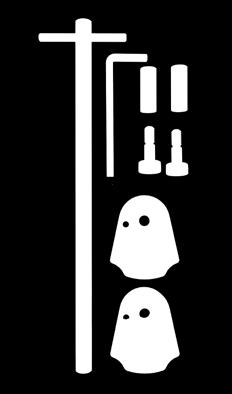

4 Tillval & Tillbehör Bygeltillval Lateral bygel (Universal) Modell 3C76-LAT Höger mittenbygel Modell 3C76-MEDR Vänster mittenbygel Modell 3C76-MEDL Tillbehör Adapter för fasanpassat motstånd av hjälpfjäder (SRA) Modell 3C00-SRA Hjälpfjädern (SRA) kan installeras i kanalen för dorsalflexions- eller plantarflexionsmotstånd för att öka fjäderns kraft. SRA ökar det aktiva motståndet hos komponenten och underlättar fasanpassat motstånd. SRA inkluderar fjädrar med standardmotstånd, fjädrar med högt motstånd och tillhörande rörelsebegränsande stift Justeringsverktyg Modell 3C00-ATK#1 En 4mm justeringsnyckel med T-handtag finns för att förenkla justeringen. Verktygskit för tillverkning Modell 3C00-FTK Verktygskitet för tillverkning innehåller: 1. Tillverkningsdummy 2. Korrektionsaxel 3. Ansatsskruv (M6) 4. Korrektionsbussning 5. Tillverkningsnyckel (4mm)

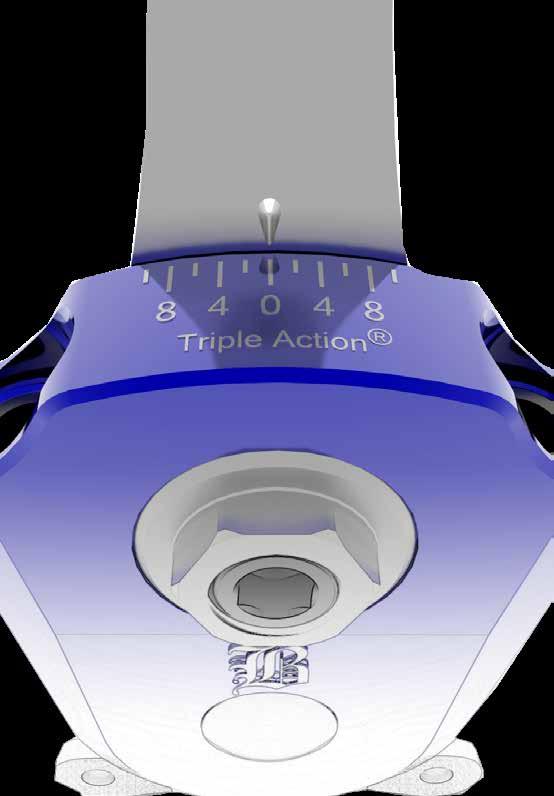

5 Justering Plantarflexionsmotstånd, dorsalflexionsmotstånd och korrektion går att justera oberoende av varandra. Motståndsinställningarna justeras med skruvarna för motstståndsjustering upptill på komponentkroppen. Det finns rörelsebegränsande stift inne i fjädrarna för att fastställa 0 ROM-läget som referens för denna justering. Korrektionsjusteringen roterar komponentkroppen och bygeln runt pivotbussningen genom att man vrider på sexkantshuvudet på komponentkroppens framsida. Skruven inne i sexkantshuvudet låser korrektionsjusteringen. Korrektionsjustering Lossa korrektionslåset (inne i sexkantshuvudet) ½ till ¾ varv för att låsa upp korrektionsjusteringen Dra åt för att låsa korrektionen Intervallet för korrektionsjusteringen är ±10 Justera korrektionen Rekommenderat vridmoment för korrektionslåset är: 15Nm Motståndsjustering Motståndsinställningarna refererar till den låsta (0 ROM) inställningen. För att justera motståndet, lås först inställningen genom att dra justeringsskruven för motståndet helt. Dra inte åt skruven för hårt. Ställ in önskat motstånd/rom genom att räkna antalet halva varv från det låsta läget. Rörelseintervallet förändras 5 per helt varv som skruvarna för motståndsjustering vrids. Maximal ROM för motståndsinställningen är: 15 (3 hela varv) för fjädrar med standardmotstånd 10 (2 hela varv) för fjädrar med högt motstånd. Justera motstånd

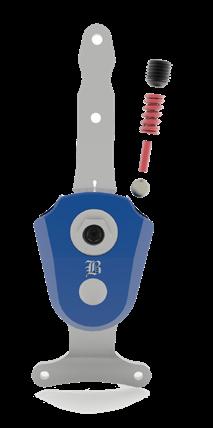

6 Installation av fjädern med högt motstånd Triple Action Ankelled för barn levereras med fjädrar för standardmotstånd installerade i båda kanalerna. Installera fjäder med högt motstånd 1. Ta bort skruven för motståndsjustering (A), fjädern med standardmotstånd och det rörelsebegränsande stiftet 2. Ta inte bort kullagret (D) 3. Smörj (E) det rörelsebegränsande stiftet till fjädern med högt motstånd (C) 4. Sätt in det rörelsebegränsande stiftet (C) i fjädern med högt motstånd (B) 5. Torka bort överflödigt fett från fjäderns utsida 6. Installera fjädern och det rörelsebegränsande stiftet i motståndskanalen A B C D E Skruvarna för justering av motståndet har gängsäkring. Smörjning av fjäderkanalen kan leda till migration av motståndsinställningen. Smörjfettspaket De rörelsebegränsande stiften för normalt motstånd och högt motstånd är olika stora. För att fjädern ska hålla så länge som möjligt, använd endast det silverfärgade motståndsbegränsande stiftet (M3.2X11) med fjädern med standardmotstånd (svart) och det röda motståndsbegränsande stiftet (M3X10) med fjädern med högt motstånd (röd).

7 Installation av hjälpfjäder (SRA) Tillvalet adapter för fasanpassat motstånd av hjälpfjäder (SRA) ökar antalet fjäderalternativ och underlättar fasanpassat motstånd. Installera hjälpfjädern (SRA) 1. Ta bort skruven för motståndsjustering (A), fjädern med standardmotstånd och det rörelsebegränsande stiftet från kanalen 2. Ta inte bort kullagret (D) 3. Smörj (E) SRA-stödstaven 4. Sätt in SRA-staven i fjädern 5. Torka bort överflödigt fett från fjäderns utsida 6. Installera fjädern och SRA:n i motståndskanalen 7. Dra försiktigt åt SRA:n med kombinationsnyckeln SRA Stödstav Se Tillval för Triple Action-fjäder för information om hur du konfigurerar fjädrarna och SRA:n för de fem motståndsoch ROM-alternativen. Dra inte åt SRA:n för hårt

8 Att ta hänsyn till vid ortos konstruktion För bästa resultat ska AFO-konstruktionen styra fotledens sagittalplan genom Triple Action. AFO:er som är alltför flexibla minskar Triple Action-fotledens systematiska inverkan på gången. Styva termoplastmaterial som polypropen rekommenderas för Triple Action AFO-tillverkning eller ribbor/stöttor för att göra ortosstrukturen styvare. Det rekommenderas att främre (ventrala) AFO-konstruktioner av tibiaskal används där dorsalflexionsmotståndet är större än plantarflexionsmotståndet för att hantera knäflexionen. Fotledsortoser kan använda en eller två Triple Action-komponenter, men om bara en enda Triple Action-komponent används måste denna kombineras med en gångjärnsled på motstående sida. Beslutet om en eller två TA- Ankelleder bör baseras på följande Patientens vikt: 25 Kg till 50 Kg Vadens omkrets: 20 cm till 40 cm Plastens tjocklek: 3 mm till 5 mm Polypropylen Viktigt: Vid tillverkning av Post-Operativ ortos rekommenderas att använda två TA-leder i applikationen. En Triple Action eller två? - Patientens vikt 50 kg - Hög spasticitet - Vadens omkrets 40 cm - Patientens vikt 39 kg - Medelhög spasticitet - Vadens omkrets 30 cm - Patientens vikt 25 kg - Låg spasticitet - Vadens omkrets 20 cm

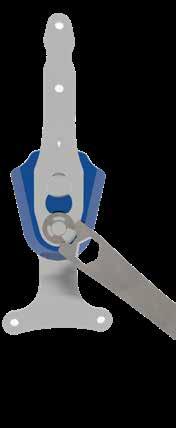

9 Demontering för tillverkning Den övre stången och bygeln måste tas bort från komponentkroppen och fästas vid tillverkningsdummyn inför tillverkningen. Ta bort stången och bygeln från komponentkroppen 1. Ta bort pivotbussningens E-klämma med kombinationsnyckeln 2. Ta bort pivotbussningen 3. Skjut den övre stången mot komponentkroppens topp och ta bort den 4. Ta bort bygeln Smörj pivotbussningen och bygelhuvudet före remonteringen. Om pivotbussningen är svår att ta bort från komponentkroppen, lossa lite på skruvarna för justering av motståndet Applicera gänglåsning på fästskruvarna för stången före slutmonteringen. 4 Använd kombinationsnyckeln för att ta bort pivotbussningens E-klämma Demontering av Triple Action

10 Montera tillverkningsverktyget Fotledsvinkeln i den negativa formen ska korrigeras innan formen fylls. Triple Action - tillverkningsdummyn håller den övre stången och bygeln i linje. Med denna tillverkningsmetod kommer korrektionen 0 att motsvara formens korrigerade fotledsvinkel, och säkerställa ±10 justeringsintervall med avseende på den korrigerade fotledsvinkeln hos AFO:n. Korrektionsbussning Korrektions-stift Bygelhuvudet ska sitta stadigt mot korrektionsstiftet. VIKTIGT: Böj inte eller vanställ bygelhuvudet eller den övre stången där de är i kontakt med komponentkroppen under tillverkningen. Sätt fotledsaxeln i den negativa formen med användning av korrektionsaxeln i verktygskitet för tillverkning. Fyll formen. Ta bort formen och ta bort korrektionsaxeln från den positiva formen. Korrektionsbussningen passar i hålet för korrektionsaxeln i den positiva gipsformen.

11 Triple Action klinisk justeringsprocedur Genom biomekanisk forskning har Becker Orthopedic utvecklat en klinisk injusteringsprocedur för Triple Action -Ankelled. Proceduren är tänkt som startpunkt för att hjälpa dig komma fram till optimala komponentinställningar snabbare med användning av observationsanalys av gången. Finjusteringsprocedur 1. Bänkjustering 2. Statisk justering 3. Svängfasjustering 4. Stödfasjustering Val av fjäder Före bänkjusteringen måste önskade Triple Action-fjädrar installeras. Se Installation av fjäder med högt motstånd och Installation av hjälpfjäder (SRA) för mer information om installation av fjädrar. Det finns fem fjäderkonfigurationer för den pediatriska Triple Action-fotleden. Var och en av dessa ger ett unikt motstånd och en unik uppsättning rörelseförmågor för patienthantering. Tillval för Triple Action-fjädrar Fjäder med standardmotstånd (svart) och rörlighetsbegränsande stift (silver) Fjäder med högt motstånd (röd) och rörlighetsbegränsande stift (rött) Blå bricka Konfig. nr * 5 Triple Action-Ankelled med hjälpfjäder-sra installerad. Motstånd Lågt Medel Medel Högt Mycket högt ROM *Fasanpassat motstånd

12 Val av fjäder (forts.) Fjädrarna med standardmotstånd och högt motstånd lämpar sig för hantering av lindriga biomekaniska avvikelser hos större patienter eller mindre patienter med svåra avvikelser. För att utöka användningen till tyngre patienter med högre spasticitet kan tillvalet hjälpfjäder-sra installeras. SRA:n kan installeras antingen i den ena eller i båda kanalerna för plantarflexions- och dorsalflexionsmotstånd. Det rekommenderas att främre (ventrala) AFO-konstruktioner av tibiaskal används där dorsalflexionsmotståndet är större än plantarflexionsmotståndet. Gångtyp* Mönster Ortoskonstruktion Lindriga till medelsvåra Medelsvåra till allvarliga Gångtyp 1: Hemipares med droppfot i svängfas sekundärt till otillräcklig dorsalflexion. Ingen signifikant kontraktur av Bakre (dorsalt) tibiaskal. Fotplatta i 3/4-längd. musculus triceps surae. Gångtyp 2: Hemipares med droppfot och äkta spetsfot sekundärt till kontraktur av musculus triceps surae, med eller utan genu recurvatum. Bakre (dorsalt) tibiaskal. Fotplatta i 3/4-längd. Gångtyp 3: Hemipares med äkta spetsfot. Hoppgång med kontraktur av eller spasticitet i gastrosoleus. Spastisk kontraktion av quadriceps och hamstrings. Främre (ventralt) tibiaskal. Fotplatta i fullängd. Gångtyp 4: Hemipares med Främre (ventralt) gångtyp 3 plus spasticitet i tibiaskal. Fotplatta höftledsflexor/höftledsadduktor. i fullängd. Crouch gång: Diplegi med Främre (ventralt) alltför kraftig dorsalflexion, knä- tibiaskal. Fotplatta och höftflexion. i fullängd. * *Gångtyper från Classification of gait patterns in spastic hemiplegia and spastic diplegia: a basis for a management algorithm. Rodda et al

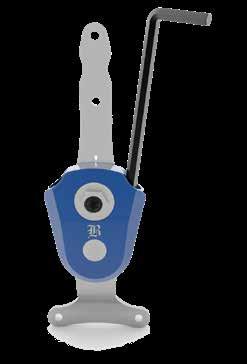

13 Triple Action klinisk justeringsprocedur Bänkjustering Före inprovning av ortosen bänkjusteras komponenterna på följande sätt: 1. Lås plantarflexionsmotståndet (PF) 2. Lås dorsalflexionsmotståndet (DF) 3. Ställ in korrektionen på 0 Justera korrektionen till 0. Se Justering av korrektionen för mer information. Lås båda motståndsinställningarna genom att vrida justeringsskruvarna helt medurs. Se Motståndsjustering för mer information.

14 Statisk korrektion (PF- och DF-motstånd) Sätt ortos och sko på patienten och gör en statisk korrektion med patienten stående stilla. Justera fotledsvinkeln med motståndsinställningarna låsta för fininställning av skenbenet till den vertikala vinkeln och flytta viktlinjen över fotens mitt. Knät ska vara lätt böjt. En typisk startpunkt för skenben till vertikalvinkel är 11. Mätningen görs vid tibiakammen med ortos och sko påsatta. Optimera patientens känsla av stående balans och stabilitet. Om dorsalflexionen vid ROM inte räcker för justeringen på grund av kontraktur i gastrocsoleus kan ett lyft behövas under AFO:ens häl för att luta skenbenet. Svängfasjustering (PF- och DF-motstånd låsta) Med fortsatt låsta motståndsinställningar, använd korrektionsinställningen för att justera tårnas frigång mitt i svängfasen och fotpositionen vid initial kontakt. Observera vinkeln mellan foten och golvet när denna justering görs. Lägg märke till att ökande korrektion av dorsalflexionen kan reducera knäextensionen i svängfasens terminalläge om gastrocnemiuston eller -kontraktur föreligger. Observera även steglängdssymmetrin vid denna justering. Frigång för tårna (vänster) och vinkeln mellan fot och golv (höger)

15 Justering vid tidig stödfas (DF motstånd låst) Justera motståndet för plantarflexionen för att aktivera fotleden i första rocker och i tidig stödfas för att stabilisera knät. Börja med att minska motståndet för plantarflexionen (PF) genom att vrida 2 varv på justeringsskruven för motståndet. Detta ökar PF ROM 10. Om frigången för tårna eller vinkeln mellan fot och golv minskar Öka PF-motståndet (för att minska PF ROM). Om knähyperextensionen i tidig stödfas ökar Öka PF-motståndet (för att minska PF ROM). Om knäet flekterar överdrivet mycket vid 1st Rocker Minska PF-motståndet (för att öka PF ROM). Justering av sen stödfas Justera motståndet för dorsalflexionen för att aktivera fotleden i den 2nd Rocker och den sena stödfasen för att stabilisera knät. Börja med att minska motståndet för plantarflexionen (PF) genom att vrida 2 varv på justeringsskruven för motståndet. Detta ökar DF ROM 10. Om hälen höjs sent Öka DF-motståndet (för att minska DF ROM). Om knäet böjs för mycket efter mitten av stödfasen Öka DF-motståndet (för att minska DF ROM). Vid hyperextension av knäet i slutet av stödfasen Minska DF-motståndet (för att öka DF ROM).
