1 Underbänkdiskmaskin WD-4

2 Vår historia att diska rent Wexiödisk startades 1972 De tre grundarna, med erfarenhet från produktion och utveckling av storköksutrustning såg möjligheten att tillhandahålla ett sortiment diskmaskiner åtkomligt för distributörer utanför de etablerade större organisationerna. Genom kunskap, förutseende samt en vilja att kunna erbjuda något riktigt bra skapades ett sortiment kvalitetsmaskiner. Den utomordentligt höga kvalitén och nya innovationer gav snabbt säljframgångar, även utanför Sverige. Vår kvalitet Ambitionen att alla kunder skall vara nöjda har alltsedan starten varit vår ledstjärna. Fokus har därför varit att kunna erbjuda driftsäkerhet, låga driftskostnader samt bra arbetsmiljö istället för lägsta inköpspris, dvs. en tidig fokus på Life Cycle Cost. Excellent diskresultat har setts som en självklarhet. Våra partners Våra partners, som distribuerar, säljer och ger service på våra produkter, har vi valt med omsorg. Vi har en nära dialog, ger produktstöd, utbildning och säkerställer gemensamt att vi uppfyller kundens förväntningar. Wexiödisk är idag marknadsledare i Skandinavien med distributionsnät inte bara i Europa utan även i tex. Japan och Australien. Under senare år har Wexiödisk även fått flera prestigefyllda projekt inom flygcatering, en kundgrupp med extremt höga krav. Våra produkter Vi kommer att fortsätta satsa hårt på produktutveckling för att bibehålla och utveckla kundvärden genom ett tekniskt avancerat och konkurrenskraftigt produktsortiment. Till vår hjälp har vi välutbildad personal och moderna tekniska hjälpmedel. En komplett produktion, från plåtbearbetning till provkörning, utrustad med automatiska verkstadsmaskiner samt robotar säkerställer en hög kvalitet och tillgänglighet. Vårt miljötänkande Diskmaskiner är stora förbrukare av energi, vatten och kemikalier. Wexiödisk har därför under senare år fokuserat allt mer på miljöaspekten, vilket har lett till utveckling av flera nya unika produkter. ICS+ samt DUPLUS är namn på några patenterade principer som erbjuder en exceptionellt reducerad miljöbelastning och avsevärt lägre driftskostnader. Vår vardag Wexiödisk är beläget i Växjö i södra Sverige. Till vårt förfogande har vi en byggnadsyta på ca m 2. Vi är ca 175 personer. Vår ambition Varje installation skall vara en bra referens!

3

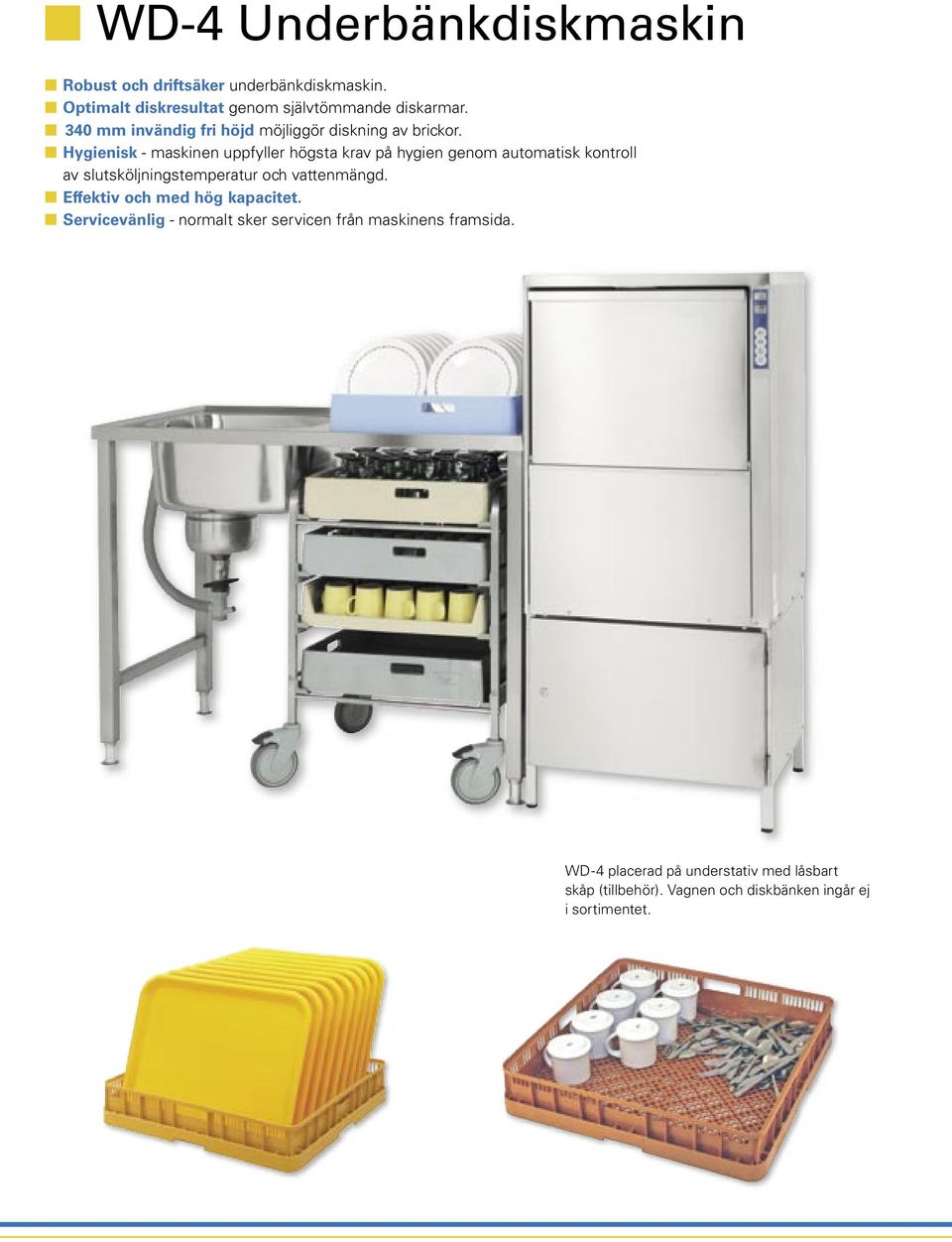

4 WD-4 Underbänkdiskmaskin Robust och driftsäker underbänkdiskmaskin. Optimalt diskresultat genom självtömmande diskarmar. 340 mm invändig fri höjd möjliggör diskning av brickor. Hygienisk - maskinen uppfyller högsta krav på hygien genom automatisk kontroll av slutsköljningstemperatur och vattenmängd. Effektiv och med hög kapacitet. Servicevänlig - normalt sker servicen från maskinens framsida. WD-4 placerad på understativ med låsbart skåp (tillbehör). Vagnen och diskbänken ingår ej i sortimentet.

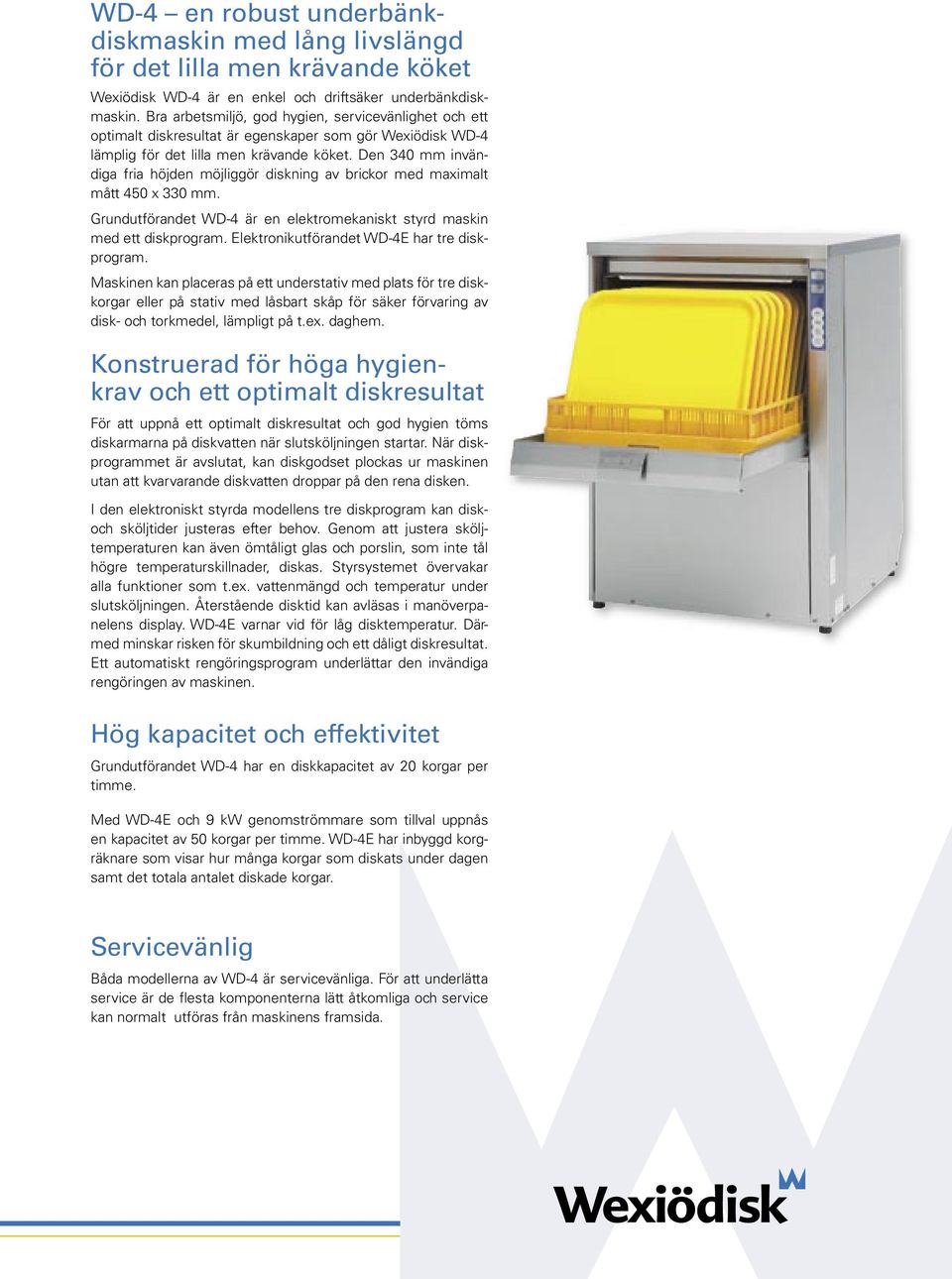

5 WD-4 en robust underbänkdiskmaskin med lång livslängd för det lilla men krävande köket Wexiödisk WD-4 är en enkel och driftsäker underbänkdiskmaskin. Bra arbetsmiljö, god hygien, servicevänlighet och ett optimalt diskresultat är egenskaper som gör Wexiödisk WD-4 lämplig för det lilla men krävande köket. Den 340 mm invändiga fria höjden möjliggör diskning av brickor med maximalt mått 450 x 330 mm. Grundutförandet WD-4 är en elektromekaniskt styrd maskin med ett diskprogram. Elektronikutförandet WD-4E har tre diskprogram. Maskinen kan placeras på ett understativ med plats för tre diskkorgar eller på stativ med låsbart skåp för säker förvaring av disk- och torkmedel, lämpligt på t.ex. daghem. Konstruerad för höga hygienkrav och ett optimalt diskresultat För att uppnå ett optimalt diskresultat och god hygien töms diskarmarna på diskvatten när slutsköljningen startar. När diskprogrammet är avslutat, kan diskgodset plockas ur maskinen utan att kvarvarande diskvatten droppar på den rena disken. I den elektroniskt styrda modellens tre diskprogram kan diskoch sköljtider justeras efter behov. Genom att justera sköljtemperaturen kan även ömtåligt glas och porslin, som inte tål högre temperaturskillnader, diskas. Styrsystemet övervakar alla funktioner som t.ex. vattenmängd och temperatur under slutsköljningen. Återstående disktid kan avläsas i manöverpanelens display. WD-4E varnar vid för låg disktemperatur. Därmed minskar risken för skumbildning och ett dåligt diskresultat. Ett automatiskt rengöringsprogram underlättar den invändiga rengöringen av maskinen. Hög kapacitet och effektivitet Grundutförandet WD-4 har en diskkapacitet av 20 korgar per timme. Med WD-4E och 9 kw genomströmmare som tillval uppnås en kapacitet av 50 korgar per timme. WD-4E har inbyggd korgräknare som visar hur många korgar som diskats under dagen samt det totala antalet diskade korgar. Servicevänlig Båda modellerna av WD-4 är servicevänliga. För att underlätta service är de flesta komponenterna lätt åtkomliga och service kan normalt utföras från maskinens framsida.

6 Tekniska uppgifter Tekniska data WD-4 WD-4E Diskpump (kw) 0,74 0,74 Genomströmmare (kw) 3 3 / 9 * Tankvärme (kw) 1,8 1,8 Tankvolym (liter) Vikt, maskin i drift (kg) 120 ** 120 ** Kapslingsklass (IP) * Extra utrustning ** Fristående utförande Kapacitet och driftsdata WD-4 WD-4E Total disktid program 1 (min) 2,4 1,2 ** Total disktid program 2 (min) -- 2,4 ** Total disktid program 3 (min) -- 4,2 ** Kapacitet, max (korgar/tim) / 50 *** Korgstorlek (mm) 500x x500 Vattenförbrukning, sköljning / program (liter) 3,7 3,7 Energiförbrukning (kwh av ansluten effekt) 70-90% 70-90% Ljudnivå * (db(a)) Max. yttemperatur vid 20 C rumstemperatur ( C) * Fristående utförande, 1 meter från maskinen ** Fabriksinställning. Disktiden är justerbar *** Med 9 kw genomströmmare (extra utrustning) Anslutning, maskin WD-4 WD-4E Total anslutningseffekt (kw) 5,54 5,54 / 9,74 * Huvudsäkring 400V 3N~ (A) ** / 16 * Max anslutningsarea 400V 3N~ (L1-L3,N,PE) Cu (mm 2 ) 4 *** 4 *** * Med 9 kw genomströmmare (extra utrustning) ** Annan anslutningsspänning på begäran *** Levereras med kabel 2 m. Anslutning vatten, avlopp och ventilation WD-4 WD-4E Vattenkvalitet, hårdhet ( dh) Varmvattenanslutning C (utvändig gänga) R ½" R ½" Kallvattenanslutning 5-12 C * (utvändig gänga) -- R ½ Avloppsanslutning, slang (ø mm) Vattenkapacitet, tryck (kpa) Vattenkapacitet, flöde (liter/min) Golvbrunn, kapacitet (liter/sek) 1 1 Ventilation av maskinen (m 3 /tim) * Rek. endast i kombination med 9 kw genomströmmare Storlek och vikt för transport WD-4 WD-4E Storlek, LxBxH (mm) * 765x710x x710x1025 Vikt (kg) * * Fristående utförande inkl. emballage Rätt till ändring av tekniska data förbehålles.

7 Artikelnummer - Extra utrustning Maskinmodell Art.nr. Mått i mm lxbxh Genomströmmare Elanslutning WD x628x850 3,0 kw 400V 3N~ 50Hz 5,54 kw 10A WD-4E E 600x628x850 3,0 kw 400V 3N~ 50Hz 5,54 kw 10A Extra utrustning Art.nr. Mått i mm lxbxh Fristående utförande Tryckstegringspump * E Tömningspump WD Tömningspump WD-4E E Understativ för korgar x603x519 Understativ med låsbart skåp x603x519 Silplan, grovmaskigt Silplan, finmaskigt kw genomströmmare * E (ökar kapaciteten upp till 50 korgar/tim) 400V 3N~ 50Hz 9,74 kw 16A * Endast WD-4E Måttskisser Fristående utförande med underskåp (extra utrustning) 1 Vattenanslutning, utv. gänga R½" 2 Avloppsanslutning, flexibel slang ø 20 mm. Längd = 1,5 m 3 Elanslutning kabel. Längd=2 m 4 Backventil 5 Vakuumventil Rätt till ändring av tekniska data förbehålles.

8 CS & Co Reklambyrå AB 2005 Ver. 1:SE Telefon: Telefax: Adress: Mårdvägen 4 SE Växjö SVERIGE E-post: wexiodisk@wexiodisk.com
