1 H W Q R e l i n i n g S y s t e m s A B Relinar vatten- och värmerör

2 Det här är HWQ Relining Systems HWQ Relining Systems AB bildades 2007 av Stefan Håkansson, Gustav Wijkander och Fredrik Quistgaard. Affärsidén är att renovera vatten- och värmerör utan rivning och med samma kvalitet som vid installation av nya rör. HWQ har utvecklat ett eget system för relining (invändig renovering av rörledningar). HWQ har fullt ägande av patent och utrustning. Närheten mellan utveckling och produktion gör att HWQ hela tiden utvecklas och kan anpassa sig för framtida utmaningar och nya affärsområden. HWQ:s reliningmaterial är kiselbaserat och registrerat både i BAS- TA, Byggvarubedömningen och SundaHus. Reliningmaterialet är utvecklat och producerat i Sverige i en ISO-certifierad fabrik där alla batcher kvalitetskontrolleras innan leverans. HWQ är beläget i Solna utanför Stockholm och arbetar, med sina mobila maskinparker, rikstäckande.

3 Hur ser dina rör ut? Ett rörs livslängd Vatten- och värmerör har begränsad livslängd. Rörets orientering, val av material, användningsområde, vattenkvalitet, med mera är alla faktorer som gör att livslängden kan variera stort. Korrosion och beläggningar är dessvärre ingen ovanlig syn i vattenrör. Påföljder såsom missfärgat vatten och minskade flöden är problem som oftast går att leva med. Värre blir det då rören är så pass angripna att läckage uppstår. Även de minsta hål kan i ett trycksatt system orsaka läckor med omfattande vattenskador som följd. Tvärsnitt av ett igenrostat vattenrör... Skadade rör ett kostsamt problem Kostnaden för vattenskador uppgår till tio miljarder kronor per år enligt en uppskattning av Vattenskadecentrum. Vattenskadeundersökningen, ett samarbete mellan ett flertal större försäkringsbolag, bygg- och VVS-företag, visar att rör är den detalj som står för den överlägset största skadeandelen (66%) i ett vattensystem. Vatten- och värmesystem orsakade 75% av skadorna (kallvattensystem står för hela 48%), avlopp orsakade 25%. Antal vattenskador fördelade efter skadeorsak 17% 17% 66% Ledningssystem Utrustning Tätskikt våtrum Källa: Vattenskadeundersökningen 2011 Hur ser dina rör ut? Gissa inte, gör en staminspektion! Många fastighetsägare, bostadsrättsföreningar och kommunala fastighetsbolag tar idag beslut om sina rör utan att ha undersökt dem. De går i stället på tidigare erfarenheter, magkänsla och antaganden. HWQ kan med sina högupplösta fiberoptikkameror filma insidan av rör och stammar och på så sätt ge ett gediget, faktabaserat beslutsunderlag. Fiberoptikskamerorna är endast 3,9 millimeter i diameter, vattentäta och ledade vilket gör att de manövreras med enkelhet in i de mest komplexa system. Med film och stillbild dokumenteras korrosion, beläggningar, slitage, dåligt montage med mera. Inspektion av vattenrör med fiberoptikkamera.

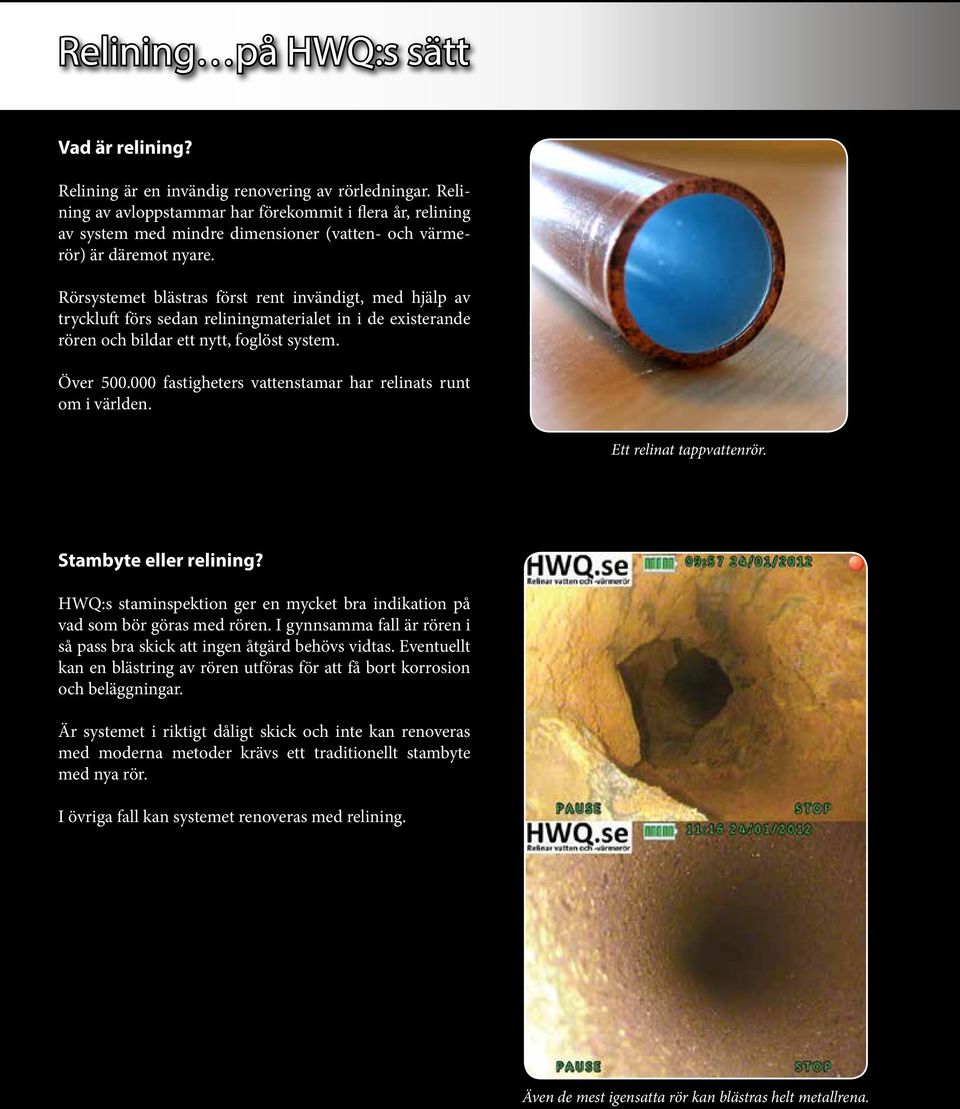

4 Relining på HWQ:s sätt Vad är relining? Relining är en invändig renovering av rörledningar. Relining av avloppstammar har förekommit i flera år, relining av system med mindre dimensioner (vatten- och värmerör) är däremot nyare. Rörsystemet blästras först rent invändigt, med hjälp av tryckluft förs sedan reliningmaterialet in i de existerande rören och bildar ett nytt, foglöst system. Över fastigheters vattenstamar har relinats runt om i världen. Ett relinat tappvattenrör. Stambyte eller relining? HWQ:s staminspektion ger en mycket bra indikation på vad som bör göras med rören. I gynnsamma fall är rören i så pass bra skick att ingen åtgärd behövs vidtas. Eventuellt kan en blästring av rören utföras för att få bort korrosion och beläggningar. Är systemet i riktigt dåligt skick och inte kan renoveras med moderna metoder krävs ett traditionellt stambyte med nya rör. I övriga fall kan systemet renoveras med relining. Även de mest igensatta rör kan blästras helt metallrena.

5 HWQ:s reliningmetod HWQ har utvecklat ett eget, pantenterat, system för relining av dricksvatten- och värmerör. Både reliningmaterial, maskinpark och styrprogram är specifikt framtagna för en noga kontrollerad process. Reliningmaterialet, som är kiselbaserat, är utvecklat och producerat i Sverige i en ISOcertifierad fabrik. Efter en initial rengöring, där rören torkas ut och blästras metallrena, förs reliningmaterialet in i systemet med hjälp av tryckluft. Då rören är fullständigt belagda härdas systemet. Resultatet är ett nytt foglöst system fritt från framtida korrosion och beläggningar samt med ett fullgott vattenflöde. HWQ:s metod är applicerbar på rör av koppar, järn och galvaniserat stål med en diameter på millimeter. HWQ:s reliningprocess åskådliggjord genom ett glasrör. Reliningmaterialet appliceras i de befintliga rören med hjälp av tryckluft. Tjockleken på reliningen blir 0,5-1 millimeter. Reliningen utförs med maskiner och mjukvara speciellt utvecklade och anpassade för HWQ:s reliningmetod. Relining ger minimal påverkan på befintliga yt- och tätskikt. Exempel på ingrepp vid relining av kökstammar (överst) och radiatorrör (nedan).

6 Så här går reliningen till 1. Stamkartläggning Rörsystemet kartläggs med hjälp av platsbesök och ritningar. När antal stammar, avstick och rörens kondition fastställts görs en handlingsplan och en tidsplan som är grunden till en offert. Om beställaren önskar kan HWQ utföra tilläggsarbeten i samband med entreprenaden, exempelvis asbestsanering, utbyte av ventiler, kranar, med mera. 2. Förberedande arbeten Boende och näringsidkare i berörda lokaler informeras i god tid vad som skall göras och när det skall göras. HWQ etablerar sig på entreprenaden. Den högst mobila maskinparken är tyst, ren och miljöskonande. Skyddsmattor läggs ut i lägenheter för att skydda ytskikt. Vattnet bryts på bottenplan och alla ventiler kopplas ifrån. Tryckluftsslangar kopplas från kompressorn till samtliga avstick. En vakuumenhet ansluts till systemet på bottenplanet. Varm, avfuktad tryckluft torkar ur rören invändigt. Korrosion och beläggningar blir porösa. Vakuumenheten har ett filter som fångar upp eventuella lösgjorda partiklar.

7 3. Rengöring En blästerutrustning kopplas till systemet och rengör samtliga rör. Blästermedel och tryck anpassas till material och kondition på rören. Vakuumenheten suger med samma tryck som blästermaterial sprutas in med och på så sätt undviks övertryck i systemet. Allt blästermedel samlas upp. Blästringen utförs till dess att rören är metallrena. Processen kontrolleras kontinuerligt med fiberoptikkamera. 4. Beläggning När rören är torra och rena är de färdiga att beläggas. Det kiselbaserade reliningmaterialet förs in i rören med hjälp av tryckluft. Efter beläggningen kopplas en värmare till varje avstick och härdningsprocessen startas. Ett datorstyrt system ser till att temperaturen höjs gradvis till dess att fullständig uthärdning har uppnåtts. Det relinade systemet är skarvlöst och förhindrar framtida angrepp på rören. 5. Dokumentation När arbetet är utfört dokumenteras och filmas det med fiberoptikkamera. Alla ventiler kopplas tillbaka eller ersätts vid behov. Badrum och kök återställs. Allmänna utrymmen städas. Bland dokumentationen som HWQ lämnar ingår: Filmer och stillbilder på rörens insida Checklistor på allt utfört arbete och alla kontroller Teknisk dokumentation på alla ingående produkter Resultat av vattenprov tagna efter relining om önskas

8 Relining med kvalitet Kvalitetstänkande genom hela processen HWQ använder sig av ett kvalitetsledningsystem enligt ISO 9001 där alla processer, rutiner och instruktioner finns beskriva. HWQs reliningmaterial tillverkas av en fabrik som är certifierad enligt ISO 9001 och ISO HWQ har en egenutvecklad maskinpark och egenutvecklade styrprogram för en kontrollerad beläggningsprocess. Fullgoda resultat uppnås varje gång med en minimal påverkan av den mänskliga faktorn. Närheten mellan utveckling och produktion gör att HWQ hela tiden kan utvecklas och anpassa sig för framtida utmaningar och affärsområden. Tredjepartskontrollerat kvalitetssystem HWQ är medlem i Branschföreningen Relining i Fastigheter (BRiF), den rikstäckande organisationen för relining av rörsystem i fastigheter. BRiF har tillsammans med SP Sveriges Tekniska Forskningsinstitut AB tagit fram kvalitetsprogrammet BRiF 3Q. Kvalitetsprogrammets syfte är att öka kvalitetsnivån i reliningbranschen och ge kunder en ökad trygghet. En oberoende tredjepartskontroll görs av SP Sveriges Tekniska Forskningsinstitut AB där bland annat företagens rutiner för utbildning, journalföring, kvalitetskontroll, avvikelsehantering, med mera kontrolleras. HWQ är stolta över att vi var först ut med att certifieras enligt BRiF 3Q! Med miljön i fokus Miljöaspekter - traditionellt stambyte i jämförelse med relining Ett traditionellt stambyte är förknippat med stor energiförbrukning och CO 2 -utsläpp; först måste man riva för att komma åt rör/stammar, avfallet skall transporteras och deponeras, och slutligen skall nya rördelar samt yt- och tätskikt produceras, transporteras och installeras. Rivning av ytskikt, håltagning, kassering av rör, kopplingar, ventiler, isolering, genererar, enligt Boverket, cirka 1,4 ton avfall per stambytt lägenhet. Avfall som bara i bästa fall sorteras på ett riktigt sätt. Miljöbedömningar HWQ använder sig av ett kiselbaserat reliningmaterial som är utvecklat i Sverige. Alla råvaruleverantörer är certifierade enligt ISO 9001 och ISO Reliningmaterialet, PermaProtect, är registrerat och bedömt både i Byggvarubedömningen, SundaHus och i BAS- TA-registret. BASTA-registreringen innebär att vi kan styrka att denna produkt klarar BASTA-kriterierna avseende miljö- och hälsofarliga egenskaper. Se Vid relining byggs nya, foglösa, rörsystem inuti befintliga rör vilket håller nyproduktion av rördelar och yt- och tätskikt till ett minimum. HWQ arbetar med en produkt som vid en framtida återvinning av röret endast lämnar ifrån sig organiskt material. En betydande faktor för trycksatta rörsystem är den energiförbrukning och de CO 2 -emissioner som uppstår vid pumpning för att få nödvändigt flöde i systemet. Relinade rör och plaströr har en yta som ger ett markant bättre flöde som inte heller försämras med tiden, vilket är fallet för metallrör som rostar och/eller utsätts för filmbildning. Ackumulerat under rörens totala livslängd blir det stora skillnader i miljöpåverkan. BASTA

9 Ett fördelaktigt alternativ Fördelar med relining Relining är ett alternativ till traditionellt stambyte med en rad fördelar: Lägre kostnad: Beroende på vatten/värme-systemets uppbyggnad och skick varierar priset men kan bli upp till 10 gånger billigare än ett traditionellt stambyte. Snabbt: En stam är relinad och åter vattensatt på under 48 timmar. Rivningsfritt: Då reliningen görs i befintliga rör krävs ingen rivning eller störande borr- och bilningsarbeten. Badrum under ett traditionellt stambyte. Flexibelt: Relining ger fastighetsägare stora möjligheter att anpassa renoveringar efter sina egna tidsmässiga och ekonomiska ramar. Vill man till exempel renovera de stående stammarna först och skjuta de liggande stammarna lite på framtiden är det fullt möjligt. Tyst och smidigt: Reliningprocessen är tyst och ren. Skyddsmattor täcker lägenhetsgolv och de boende kan vara hemma under hela entreprenaden med ett fungerande vardagsliv. Miljövänligt: Genom att man inte river behövs det mindre transporter, både lokala och globala. Nyproduktion av till exempel rör och kakel minskas vilket sparar naturens resurser. Badrum under relining; tryckslangar på bortkopplad badkarsblandare. Bättre vattenkvalitet: Reliningen ger rören en ny yta där inga beläggningar eller korrosion bildas. Relining är en snabb och tyst process med minimal påverkan på de boendes vardagsliv.

10

11 Referenser Ett urval av de arbeten vi utfört: Familjebostäder i Göteborg AB, Göteborgs Stad AB Upplands-Brohus, Upplands- Bro kommun HSB BRF Enerbacken, Mölndal BRF Marmorlunden, Stockholm BRF London 1, Stockholm BRF Torpedbåten 2, Täby BRF Sulitelmahusen, Göteborg BRF Vesslan, Mölndal BRF Rosengården, Vallentuna BRF Djursborg 9, Stockholm BRF Träsnittet, Johanneshov BRF Nobelgatan, Göteborg BRF Koppardosan, Sigtuna BRF Slagskeppet, Täby BRF Vikingen, Sundbyberg BRF Hyveln 129, Stockholm BRF Räfsan 4, 5 och 6, Stockholm BRF Riddaren 12, Stockholm BRF Flaggan 9, Stockholm BRF Garm, Göteborg BRF Vimpeln 10, Solna Klubbacken 15, Västberga Stigbergsgatan 27, Stockholm Danderydsgatan 15, Stockholm Ormgatan 2, Göteborg

12 HWQ är ett svenskt bolag som utvecklat ett eget pantenterat system för relining av dricksvatten- och värmerör. Både reliningmaterial, maskinpark och styrprogram är specifikt framtagna för en noga kontrollerad reliningprocess. Närheten mellan utveckling och produktion gör att vi hela tiden utvecklas och snabbt kan anpassa oss för framtida utmaningar och nya affärsområden. HWQ:s kiselbaserade reliningmaterial är utvecklat i Sverige och producerat i en ISO-certifierad fabrik där alla batcher kvalitetskontrolleras innan leverans. Reliningmaterialet är registrerat både i Byggvarubedömningen och i BASTAregistret samt bedömt i SundaHus. HWQ är medlem i Branschföreningen Relining i Fastigheter (BRiF) och kvalitetscertifierade enligt BRiF 3Q, ett kvalitetsprogram framtaget i samarbete mellan BRiF och SP Sveriges Tekniska Forskningsinstitut AB. HWQ Relining Systems AB Tel: Medlem i BRiF och Näckrosvägen 15 Mail: info@hwq.se kvalitetscertifierad Solna Web: enligt BRiF 3Q.
