1 Forskargruppen Rymdgeodesy och geodynamik vid Institutionen för radio- och rymdvetenskap Seniorer: Gunnar Elgered, Jan Johansson, Hans-Georg Scherneck, Rüdiger Haas, Doktorstjänst: Tobias Nilsson Doktorander: Surat Pramualsakdikul, Susana Garcia, Tong Ning Industridoktorander: Carsten Rieck (SP), Per-Anders Olsson (Lantmäteriet) Department of Radio and Space Science 1

Tobias Nilsson Doktorander: Surat Pramualsakdikul, Susana Garcia, Tong Ning

2 Forskningsprojekt en historik: Jordplattornas rörelser med VLBI Förbättring av VLBI-tekniken Landhöjning med GPS Fjärranalys av atmosfären med både VLBI och GPS (främst vattenånga) Modellering av geofysikaliska periodiska rörelser i jordskorpan Nya projekt: Klimattillämpningar, mareograf, seismometer, gravimetri och referenssystem Department of Radio and Space Science 2

Modellering av geofysikaliska periodiska rörelser i jordskorpan Nya projekt:

3 Jordskorpans rörelser? Plattektonik långsamt Landhöjning långsamt Jordbävningar abrupt Tidjordeffekter periodiskt Olika belastningseffekter periodiskt Department of Radio and Space Science 3

4 Interferometri med radiovågor över långa baslinjer = Very Long Baseline Interferometry (VLBI) Data transfer Department of Radio and Space Science 4

5 Geodetiska VLBI-observationer har utförts med 20 m teleskopet, (invigt 1976, uppgraderat 1991) Department of Radio and Space Science 5

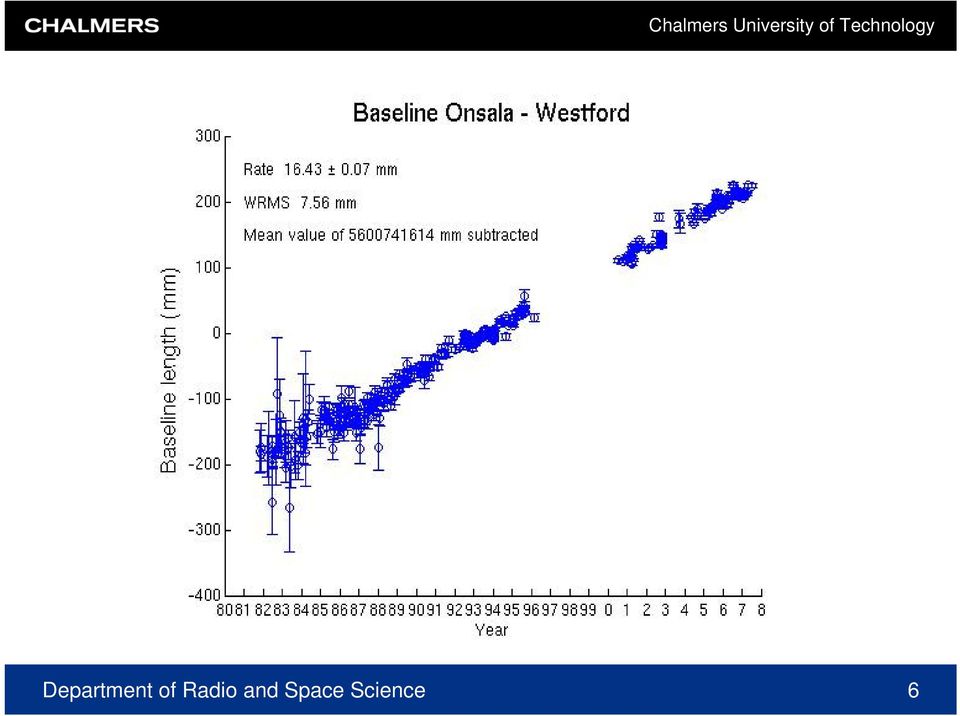

6 Department of Radio and Space Science 6

7 Department of Radio and Space Science 7

8 Polrörelsen. En 12- (årlig) och en 14-månaders (Chandler) komponent (1 mas ~3 cm) Department of Radio and Space Science 8

9 Jordrotationens variationer presenterade som skillnaden mellan soltid och atomtid Department of Radio and Space Science 9

10 Jordrotation som variation i dygnslängen (LOD) El Niño El Niño El Niño El Niño El Niño El-Niño/Southern Oscillation (ENSO) kan ses MEI = Multivariate ENSO Index Department of Radio and Space Science 10

11 En typisk GNSS station i SWEPOS nätverket. Department of Radio and Space Science 11

12 5 4 2 Chalmers University of Technology Jordskorpans rörelser uppmätta med finska och svenska GPS-stationer. Vertikala Horisontella TROM 5 KEVO SAAR KIRU SODA 8 ARJE OVER KUUS 6 VILH SKEL 9 OULU ROMU OSTE 8 SVEG SUND 10 UMEA VAAS 9 KIVE 6 JOEN BORA JONK ONSA VANE LEKS MART TUOR 7 KARL LOVO HASS 5 NORR OSKA 4 VISB 3 2 OLKI 8 6 METS 5 4 VIRO KOSG POTS GMT 2003 Feb 11 12:50: ::clr_vrates:clr_vrates.p s Department of Radio and Space Science 12

SUND 10 UMEA VAAS 9 KIVE 6 JOEN 7 4 3 5 2 6 BORA JONK ONSA VANE LEKS MART TUOR 7 KARL LOVO HASS 5 NORR OSKA 4 VISB 3 2 OLKI 8 6 METS 5

13 Linjära trender hos mängden vattenånga i atmosfären uppmätta med GPS Trender varierar från 0.02 till mm/år. De formella osäkerheterna är ~0.04 mm/år. Analyserad tidsperiod: 10 år, november 16, 1996 november 15, Department of Radio and Space Science 13

De formella osäkerheterna är ~0.04 mm/år.

14 Chalmers University of Technology Sommar- och vintertrender (nov.96 nov.06) Sommar (april september) Department of Radio and Space Science Vinter (oktober mars) 14

15 Comparison with climate models Chalmers University of Technology The average difference between GPS derived IPWV with IPWV from ERA and RCA models, for a few stations. Errorbars indicate the RMS scatter around the average. In general larger differences for the southern stations. Could be due to higher IPWV in the south. Average for all seven stations: GPS ERA = 0.2 ± 0.4 mm GPS RCA2 = 0.3 ± 1.0 mm GPS RCA3 = 1.0 ± 0.9 mm RCA3 model has a larger bias but a slightly lower RMS compared to the RCA2. This is in agreement with other investigations which indicate that RCA3 overestimates the IPWV. Department of Radio and Space Science 15

Could be due to higher IPWV in the south. Average for all seven stations: GPS ERA = 0.2 ± 0.4 mm GPS RCA2 = 0.3 ± 1.0 mm GPS RCA3 = 1.0 ± 0.

16 Systematiska effekter orsakas av flervägsutbredning Radome Antenna Z Y Z X Pillar Antenna movable in X, Y and Z inside radome Radome movable in Z direction Eccosorb may be added Department of Radio and Space Science 16

and Z inside radome Radome movable in Z direction

17 GPS-mareograf ett exempel på önskad flervägsutbredning Chalmers University of Technology Department of Radio and Space Science 17

18 Utveckling av en seismometer baserad på GPS-observationer Simulering av jordbävningar med hjälp av en industrirobot Department of Radio and Space Science 18

19 Supraledande gravimeter just inköpt Specifikation: Upplösning = 1 ngal = m/s 2 (g = 981 Gal) En relativ mätmetod, men med en tillräcklig repeterbarhet/stabilitet för att mäta polrörelsen (Chandler Wobble, 14 månaders periodtid) 1 sampel per sekund, 0.1 Hz övre gränsbandbredd Department of Radio and Space Science 19

repeterbarhet/stabilitet för att mäta polrörelsen (Chandler Wobble, 14 månaders

20 Tack så mycket för uppmärksamheten! Department of Radio and Space Science 20
