Byggsats Radio med förstärkare Art.nr: 99409

Transkript

1 1 Byggsats Radio med förstärkare Art.nr: Förrådsgatan 33A Mariestad Tel: Fax: Inledning Byggsatsen består av en radiomottagare, en förstärkare, en högtalare och en batterihållare. Delarna kopplas ihop med sladdar. Var noga med att hålla ordning på alla komponenter och börja med att montera radiomottagaren. Högtalare Förstärkare Batterikontakt laren Radiomottagare

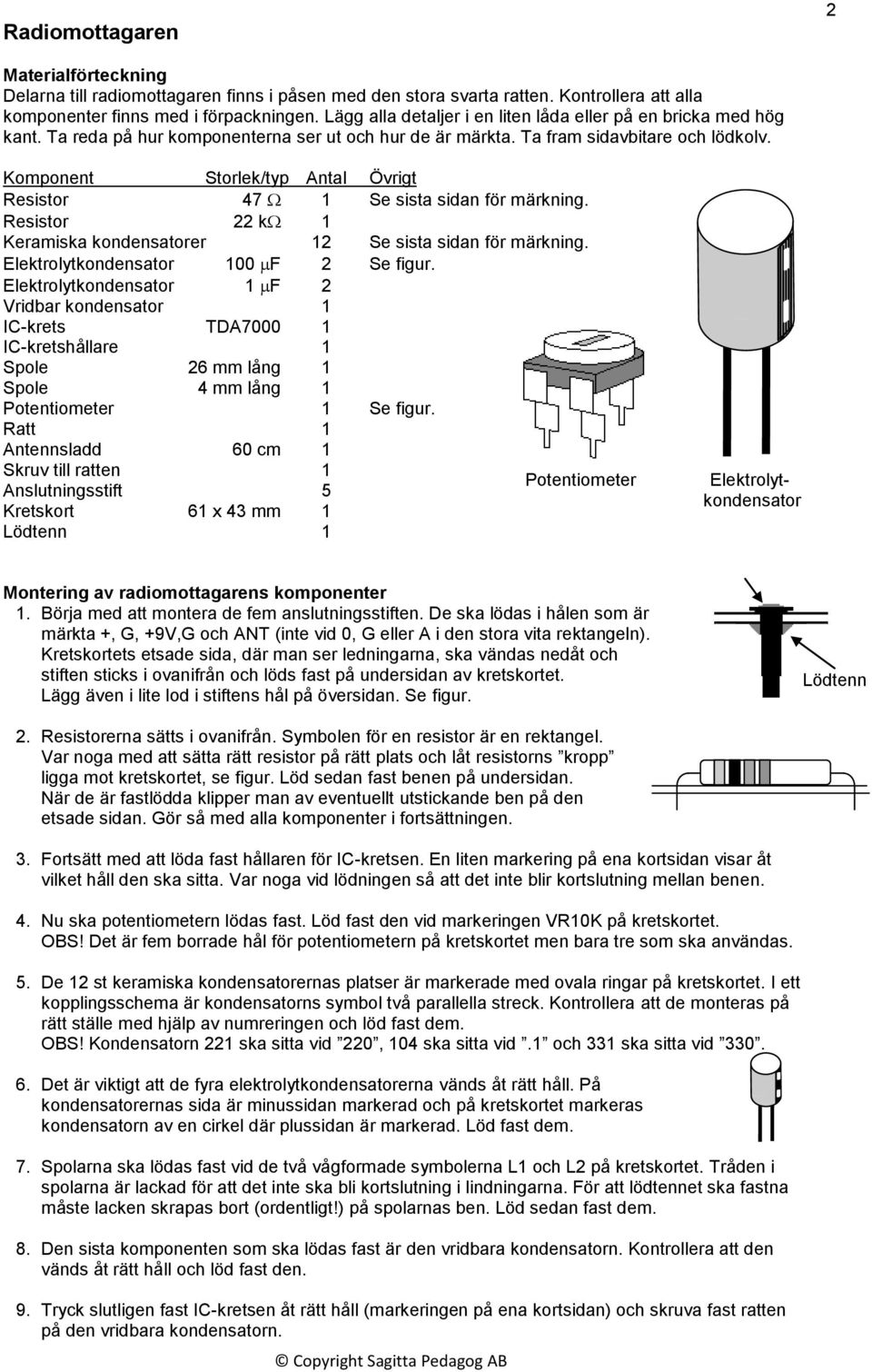

2 Radiomottagaren 2 Materialförteckning Delarna till radiomottagaren finns i påsen med den stora svarta ratten. Kontrollera att alla komponenter finns med i förpackningen. Lägg alla detaljer i en liten låda eller på en bricka med hög kant. Ta reda på hur komponenterna ser ut och hur de är märkta. Ta fram sidavbitare och lödkolv. Komponent Storlek/typ Antal Övrigt Resistor 47 1 Se sista sidan för märkning. Resistor 22 k 1 Keramiska kondensatorer 12 Se sista sidan för märkning. Elektrolytkondensator 100 F 2 Se figur. Elektrolytkondensator 1 F 2 Vridbar kondensator 1 IC-krets TDA IC-kretshållare 1 Spole 26 mm lång 1 Spole 4 mm lång 1 Potentiometer 1 Se figur. Ratt 1 Antennsladd 60 cm 1 Skruv till ratten 1 Anslutningsstift 5 Potentiometer Kretskort 61 x 43 mm 1 Lödtenn 1 Elektrolytkondensator Montering av radiomottagarens komponenter 1. Börja med att montera de fem anslutningsstiften. De ska lödas i hålen som är märkta +, G, +9V,G och ANT (inte vid 0, G eller A i den stora vita rektangeln). Kretskortets etsade sida, där man ser ledningarna, ska vändas nedåt och stiften sticks i ovanifrån och löds fast på undersidan av kretskortet. Lägg även i lite lod i stiftens hål på översidan. Se figur. Lödtenn 2. Resistorerna sätts i ovanifrån. Symbolen för en resistor är en rektangel. Var noga med att sätta rätt resistor på rätt plats och låt resistorns kropp ligga mot kretskortet, se figur. Löd sedan fast benen på undersidan. När de är fastlödda klipper man av eventuellt utstickande ben på den etsade sidan. Gör så med alla komponenter i fortsättningen. 3. Fortsätt med att löda fast hållaren för IC-kretsen. En liten markering på ena kortsidan visar åt vilket håll den ska sitta. Var noga vid lödningen så att det inte blir kortslutning mellan benen. 4. Nu ska potentiometern lödas fast. Löd fast den vid markeringen VR10K på kretskortet. OBS! Det är fem borrade hål för potentiometern på kretskortet men bara tre som ska användas. 5. De 12 st keramiska kondensatorernas platser är markerade med ovala ringar på kretskortet. I ett kopplingsschema är kondensatorns symbol två parallella streck. Kontrollera att de monteras på rätt ställe med hjälp av numreringen och löd fast dem. OBS! Kondensatorn 221 ska sitta vid 220, 104 ska sitta vid.1 och 331 ska sitta vid Det är viktigt att de fyra elektrolytkondensatorerna vänds åt rätt håll. På kondensatorernas sida är minussidan markerad och på kretskortet markeras kondensatorn av en cirkel där plussidan är markerad. Löd fast dem. 7. Spolarna ska lödas fast vid de två vågformade symbolerna L1 och L2 på kretskortet. Tråden i spolarna är lackad för att det inte ska bli kortslutning i lindningarna. För att lödtennet ska fastna måste lacken skrapas bort (ordentligt!) på spolarnas ben. Löd sedan fast dem. 8. Den sista komponenten som ska lödas fast är den vridbara kondensatorn. Kontrollera att den vänds åt rätt håll och löd fast den. 9. Tryck slutligen fast IC-kretsen åt rätt håll (markeringen på ena kortsidan) och skruva fast ratten på den vridbara kondensatorn.

3 Förstärkaren 3 Materialförteckning Komponent Storlek/typ Antal Övrigt Resistor 1 1 Se sista sidan för märkning av motstånd Resistor 56 k 1 Resistor 120 k 1 Kondensatorer 3 Två små och en stor. Elektrolytkondensator 10 F 1 Elektrolytkondensator 47 F 1 Elektrolytkondensator 100 F 3 Elektrolytkondensator 220 F 1 IC-krets TBA820M 1 IC-kretshållare 1 Potentiometer 1 Anslutningsstift 6 Kretskort 42 x 36 mm 1 Lödtenn 1 Montering av förstärkarens komponenter Löd fast komponenterna på samma sätt som komponenterna till radiomottagaren. Montera dem i följande ordning: 1. Anslutningsstift (vid SP+ och -, vid 12V+ och G, vid IN+ och -). 2. Resistorer 3. Hållaren till IC-kretsen (vänd den åt rätt håll!) 4. Potentiometern 5. Kondensatorer. OBS. Kondensatorn 221 ska sitta vid 220 och kondensatorn 332 ska sitta vid.003. Den stora kondensatorn ska sitta vid.1 6. Elektrolytkondensatorer (vänd dem åt rätt håll!) 7. IC-kretsen (vänd den åt rätt håll!) Koppla ihop delarna Nu ska de olika delarna kopplas ihop med varandra med hjälp av ledare (sladdar). OBS! Den långa röda ledaren (60 cm) är antennen och ska användas vid punkt 10 nedan. 1. Kapa den röda ledaren (som är 30cm) i tre delar. Två av delarna ska ha längden 8 cm. Skala de tre ledarna 0,5 cm i båda ändarna 2. Kapa den svarta ledaren i tre delar. Två av delarna ska ha längden 8 cm. Skala den långa och en av de korta ledarna 0,5 cm i båda ändarna 3. Löd fast en 8 cm röd ledare mellan anslutningsstiftet OUT + på radiomottagaren och anslutningsstiftet IN + på förstärkaren. 4. Löd fast en 8 cm svart ledare mellan anslutningsstiftet OUT G på radiomottagaren och anslutningsstiftet IN - på förstärkaren. 5. Löd fast den långa röda ledaren mellan anslutningsstiftet SP + på förstärkaren och lödöglan som är märkt + på högtalaren. 6. Löd fast den långa svarta ledaren mellan anslutningsstiftet SP - på förstärkaren och lödöglan som är märkt - på högtalaren. 7. På den röda ledaren, som återstår, ska hälften av trådarna i ena änden klippas bort. Vrid ihop de återstående trådarna med trådarna på den röda ledaren från batterikontakten. Löd sedan fast alltihop på anslutningsstiftet +9V på radiomottagaren. 8. Löd fast den kvarvarande röda änden på anslutningsstiftet 12V + på förstärkaren. 9. Löd fast den svarta ledaren från batterikontakten vid G på radiomottagaren. 10. Slutligen ska en antenn monteras på radiomottagaren. Skala den röda ledaren (60 cm) i ena änden och löd fast den på anslutningsstiftet ANT

4 Lyssna på radion Montera först ett 9V-batteri i batterikontakten. Med den stora ratten på radiomottagaren ställer man in frekvensen radiokanalen. Volymen justeras (använd ev. en liten skruvmejsel) med hjälp av potentiometrarna på radiomottagaren och förstärkaren. 4 Så här fungerar radion Radiostationen I radiostudion omvandlar mikrofonen ljudvågorna till en elektrisk signal. Den här elektriska signalen har en låg frekvens, ca Hz (svängningar per sekund). På radiostationen finns även en signalgenerator. Den genererar en elektrisk signal med en frekvens på 88 MHz till 108 MHz (FM). Om frekvensen t.ex. är 88 MHz så hinner signalen med hela svängningar per sekund! Den signalen kallas för bärvåg. Både bärvågen och signalen från mikrofonen leds sedan in i modulatorn. I den moduleras (ändras) bärvågen, enligt signalen från mikrofonen, så att den blir tätare respektive glesare. Den här nya signalen skickas sedan ut via radiostationens mast. Eftersom bärvågens frekvens ändras i modulatorn, så kallas sändningen frekvensmodulerad (FM). En annan variant är att bärvågens amplitud, höjd, ändras. Då är sändningen amplitudmodulerad (AM). Din radio Antennen på din radio fångar upp radiovågorna från alla stationer i omgivningen. I antennen bildas då elektriska signaler som leds in till Mixern som är en liten del i IC-kretsen i radiomottagaren. I radiomottagaren finns även en signalgenerator. Med hjälp av den vridbara kondensatorn kan du själv ställa in en frekvens. Den signalen leds också in i Mixern. Mixern jämför signalerna från antennen med signalen från signalgeneratorn. Alla signaler med frekvenser som inte överensstämmer med den från signalgeneratorn filtreras bort. Den kvarvarande signalen skickas till demodulatorn i IC-kretsen. Demodulatorn filtrerar bort bärvågen och kvar blir endast signalen som kom från mikrofonen i radiostudion. Mikrofonsignalen, som radiomottagaren har filtrerat fram, är väldigt svag och måste förstärkas. I IC-kretsen på förstärkaren finns det transistorer som förstärker signalen. Signalen leds sedan till högtalaren där den elektriska signalen förvandlas till ljudvågor. Radiostation Radiovåg Din radio Signal Förstärkt signal Mikrofon FM-signal Signal Mixer Bärvågsgenerator Bärvåg Modulator Vald frekvens Signalgenerator (Stationsväljare) Demodulator Förstärkare Högtalare

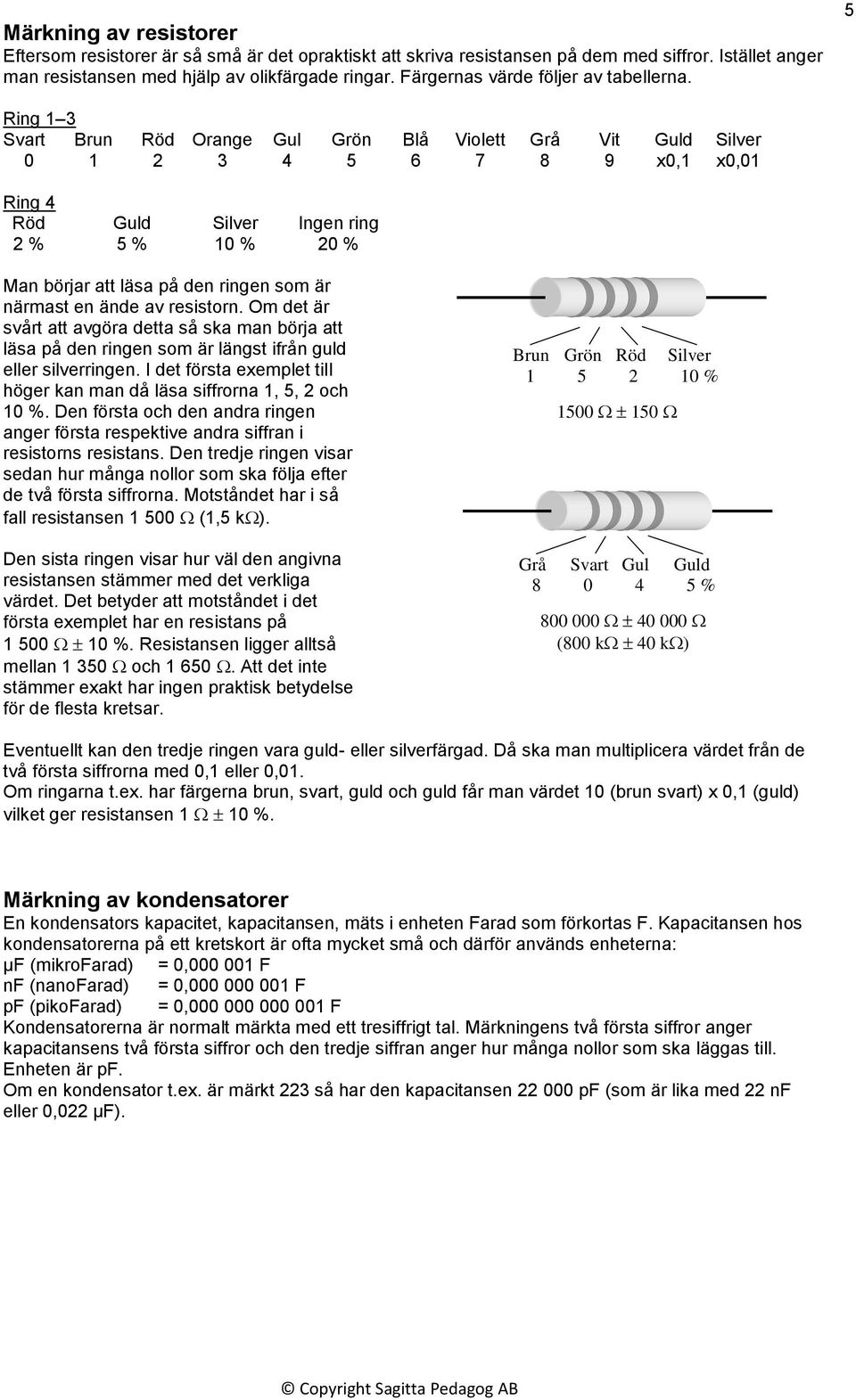

5 Märkning av resistorer Eftersom resistorer är så små är det opraktiskt att skriva resistansen på dem med siffror. Istället anger man resistansen med hjälp av olikfärgade ringar. Färgernas värde följer av tabellerna. 5 Ring 1 3 Svart Brun Röd Orange Gul Grön Blå Violett Grå Vit Guld Silver x0,1 x0,01 Ring 4 Röd Guld Silver Ingen ring 2 % 5 % 10 % 20 % Man börjar att läsa på den ringen som är närmast en ände av resistorn. Om det är svårt att avgöra detta så ska man börja att läsa på den ringen som är längst ifrån guld eller silverringen. I det första exemplet till höger kan man då läsa siffrorna 1, 5, 2 och 10 %. Den första och den andra ringen anger första respektive andra siffran i resistorns resistans. Den tredje ringen visar sedan hur många nollor som ska följa efter de två första siffrorna. Motståndet har i så fall resistansen (1,5 k ). Den sista ringen visar hur väl den angivna resistansen stämmer med det verkliga värdet. Det betyder att motståndet i det första exemplet har en resistans på %. Resistansen ligger alltså mellan och Att det inte stämmer exakt har ingen praktisk betydelse för de flesta kretsar. Brun Grön Röd Silver % Grå Svart Gul Guld % (800 k 40 k ) Eventuellt kan den tredje ringen vara guld- eller silverfärgad. Då ska man multiplicera värdet från de två första siffrorna med 0,1 eller 0,01. Om ringarna t.ex. har färgerna brun, svart, guld och guld får man värdet 10 (brun svart) x 0,1 (guld) vilket ger resistansen 1 10 %. Märkning av kondensatorer En kondensators kapacitet, kapacitansen, mäts i enheten Farad som förkortas F. Kapacitansen hos kondensatorerna på ett kretskort är ofta mycket små och därför används enheterna: µf (mikrofarad) = 0, F nf (nanofarad) = 0, F pf (pikofarad) = 0, F Kondensatorerna är normalt märkta med ett tresiffrigt tal. Märkningens två första siffror anger kapacitansens två första siffror och den tredje siffran anger hur många nollor som ska läggas till. Enheten är pf. Om en kondensator t.ex. är märkt 223 så har den kapacitansen pf (som är lika med 22 nf eller 0,022 µf).
