KE-2. KE-2 Omformare 12DC till 220VAC. Tekniska data W beroende på transformatorval

Storlek: px
Starta visningen från sidan:

Download "KE-2. KE-2 Omformare 12DC till 220VAC. Tekniska data 100-270W beroende på transformatorval"

Transkript

1 KE-2 KE-2 Omformare 12DC till 220VAC Tekniska data Effekt Matningsspänning Utspänning Vågform W beroende på transformatorval 9-15VDC (MC eller bilbatteri) 220V-270V Fyrkant Förord Omformaren lämpar sig att driva lampor, lödkolvar, små elektriska verktyg. Datorer och radioapparater samt TV apparater är inte direkt lämpliga på grund av omformarens utvågform. Funktion Omformaren är uppbyggd kring en klassisk blinkkrets, en astabil multivibrator, uppbyggd kring två transistorer (T1 och T2) och två kondensatorer (C1 och C2) samt motstånden R1- R4. Kopplingen brukar användas som blinker. I detta fall låter vi blinkfrekvensen motsvara nätfrekvensen i 220V s nätet, vilken är 50Hz. Denna astabila vippa låter vi driva två darlington transistorer (T3 och T4). Dessa två driver i sin tur två effekttransistorer (T5 och T6). Effekttransistorerna leder ömsom och på så vis kommer antingen T5 eller T6 att leda ström genom transformatorns sekundärlindning. Transformatorn körs baklänges och får transformera upp spänningen till runt 250V, beroende på lasten. D1, D2 agerar skydd för transistorerna. Pulsströmmarna genom T5 och T6 kan vara upp till 10A. Genom att välja kraftfullare transistorer än de föreslagna och betydligt dyrare trafo kan man öka effekten till runt 270W, men då blir kostnaden för transformatorn också betydligt större. 1

2 Byggbeskrivning Börja att rengöra kretskortet med aceton eller ren bensin. Löd dit alla motstånd och kondensatorer. Montera därefter T1-T4 samt D1 och D2. Kylflänsar till T4 och T3 klipper du till av lite aluminiumplåt och borrar ett 3,5 mm hål i dem för skruven. Montera dessa liggande och böj upp aluminiumplåten. T5 och T6 är lite besvärligare, du behöver lite större plåtbitar och du måste här borra upp fyra hål i aluminiumplåten och se till att transistorns ben går fria och inte kommer i kontakt med kylplåten. Kylplåtarna får inte komma i kontakt med varandra eller inbyggnadslådan. Använd kiselfett för att öka värmeledningsförmågan mellan transistorn och dina kylplåtar. KE-2 Komponentplacering 2

3 Inbyggnad i låda Grundbyggsatsten innehåller inte någon låda eller kylflänsar ej heller kontakter. Väljer du byggsatsen med lådan och kontakter kommer dessa komponenter med. KE-1 inbyggnadslåda Transformatorn monteras med en skruv och kretskortet med fyra skruvar. Kontakterna är av den sorten att de monteras med mutter. Varje kontakt har sitt unika monteringshål som omöjliggör förväxling. Lådan levereras färdigborrad och klar för montage. KE-2 Kretskortslayout 3

4 Tillslagsprov Provkörningen göres enklast genom att man först kör utan transformator för att se om man har 50Hz fyrkantsvåg ut från T1 och T2. Därefter kopplar man in transformatorn utan belastning för att se om T5 och T6 arbetar som tänkt. Sist mäter du spänningen på transformatorns primärsida, den skall vara mellan 220 och 270V om allt fungerar. Koppla in en 40W lampa och se om denna lyser, mät också utspänningen. Koppla in flera laster i form av lampor tills du når den maxeffekt som trafon är märkt med. Se upp med överhettning!! Rör inte transformatorn!! LIVSFARLIG SPÄNNING. Som drivkälla är det lämpligast med ett MC batteri eller ett bilbatteri. Strömpulserna som alstras av vippkretsen är över 10A i topparna och vanliga spänningsaggregat klarar dåligt dessa utan att bli överbelastade. 4

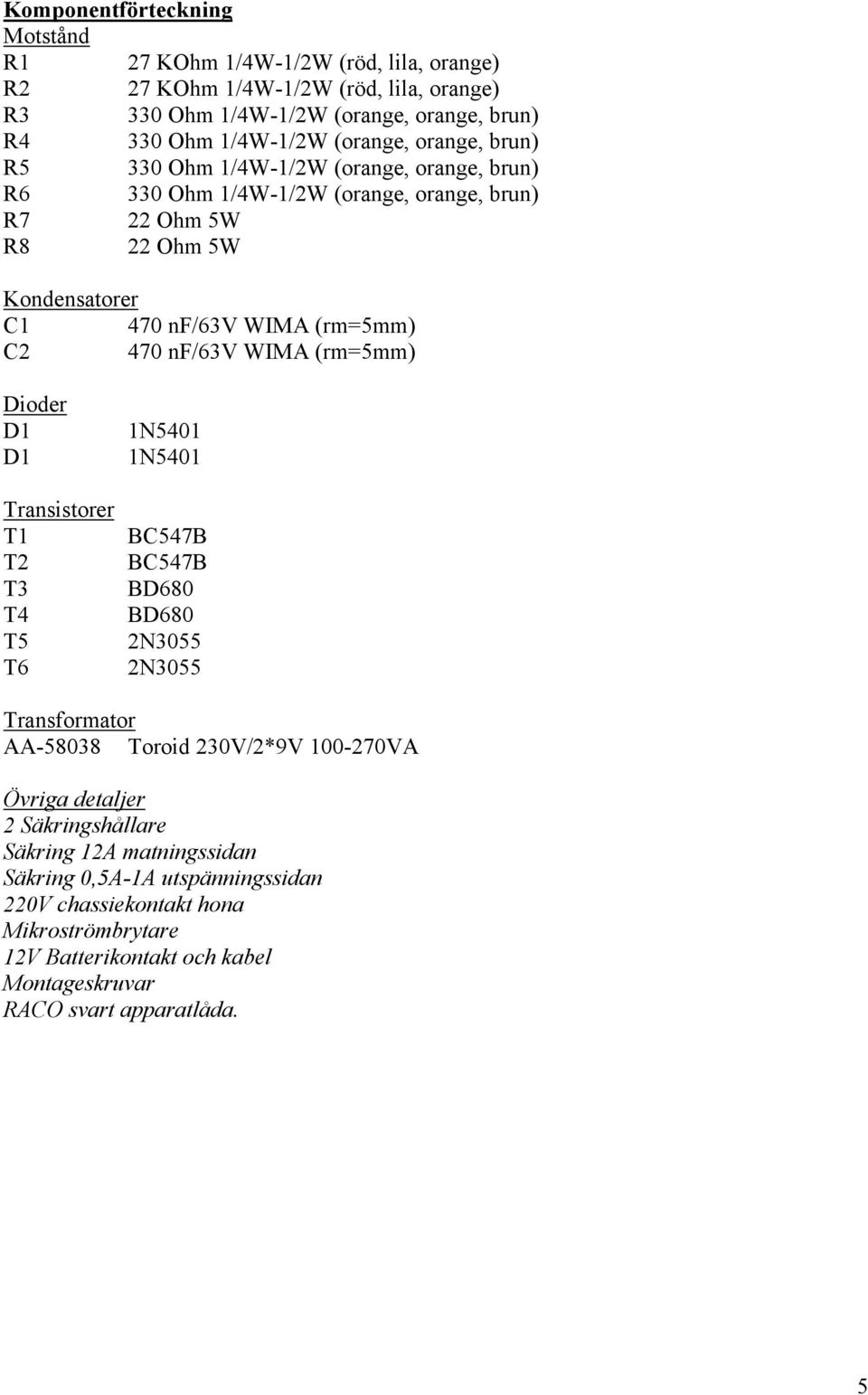

5 Komponentförteckning Motstånd R1 27 KOhm 1/4W-1/2W (röd, lila, orange) R2 27 KOhm 1/4W-1/2W (röd, lila, orange) R3 330 Ohm 1/4W-1/2W (orange, orange, brun) R4 330 Ohm 1/4W-1/2W (orange, orange, brun) R5 330 Ohm 1/4W-1/2W (orange, orange, brun) R6 330 Ohm 1/4W-1/2W (orange, orange, brun) R7 22 Ohm 5W R8 22 Ohm 5W Kondensatorer C1 470 nf/63v WIMA (rm=5mm) C2 470 nf/63v WIMA (rm=5mm) Dioder D1 D1 Transistorer T1 T2 T3 T4 T5 T6 1N5401 1N5401 BC547B BC547B BD680 BD680 2N3055 2N3055 Transformator AA Toroid 230V/2*9V VA Övriga detaljer 2 Säkringshållare Säkring 12A matningssidan Säkring 0,5A-1A utspänningssidan 220V chassiekontakt hona Mikroströmbrytare 12V Batterikontakt och kabel Montageskruvar RACO svart apparatlåda. 5
