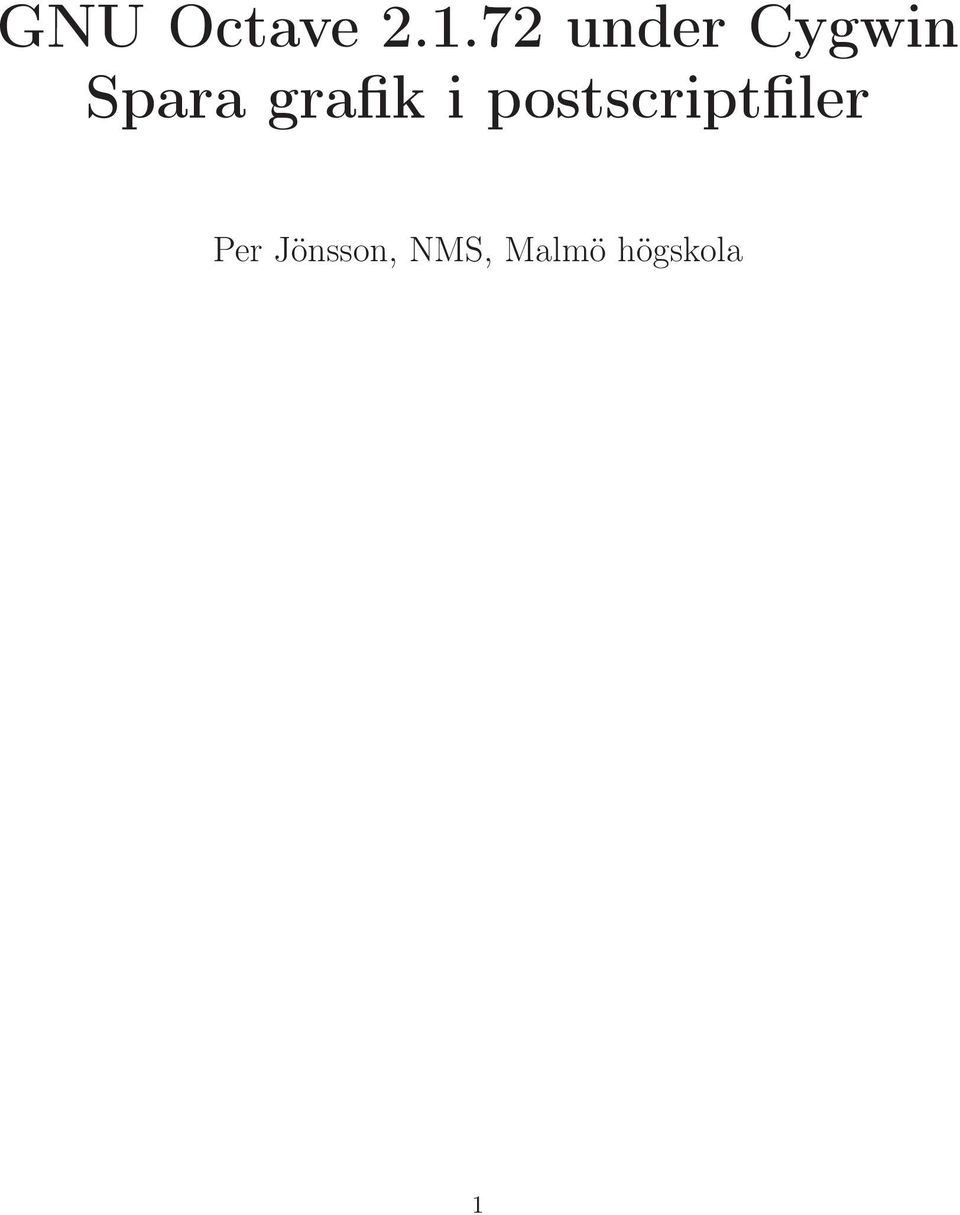

1 GNU Octave under Cygwin Spara grafik i postscriptfiler Per Jönsson, NMS, Malmö högskola 1

2 1 Gnuplot Octave använder Gnuplot för att visa grafik. Gnuplot är ett mycket kraftfullt programpaket som både kan visa grafiken i fönstret X Gnuplot (se figur 1) och lagra den i en fil. Figur 1: Grafiskt fönster X Gnuplot. För att få information om vilka lagringsformat som finns tillgängliga ger man i Octaves arbetsfönster kommandot gset term Man kan lagra filer i t.ex. jpeg, gif eller postscript. I det följande exemplen ska vi använda postscript. 2 Spara plottar som postscriptfiler I detta avsnitt skall vi titta närmare på hur man sparar plottar i postscriptformat. Exempel 1. (a) Vi börjar med att plotta till Octaves grafikfönster x = :.1:1; y1 = sin(x); y2 = cos(x); plot(x,y1, ;sin(x); ), hold on plot(x,y2, ;cos(x); ) title( sin(x) och cos(x) ) xlabel( x ), ylabel( y ) gset arrow from pi/2, to pi, heads filled % ger en pil med två spetsar gset term postscript eps lw 1 Ariel 2 2

3 gset output "plot1.eps" Det första kommandot säger till att plotten skall sparas i formatet encapsulated postscript med linjevidd 2 och fonttypen Ariel av storlek 2. Det andra kommandot anger filnamnet på den sparade plotten. Efter att vi har definierat format och filnamn kommer plotkommandona som vanligt. Filen plot1.eps som (om vi inte har ändrat arbetskatalog) ligger i cygwin\home kan nu importeras i ett LaTex- eller Worddokument och vi får plotten till vänster i figur 2. (b) Vi tar ett nytt exempel och skriver in kommandona x = :.1:1; y1 = sin(x); y2 = cos(x); plot(x,y1, ;sin(x); ), hold on plot(x,y2, ;cos(x); ) title( sin(x) och cos(x) ) xlabel( x ), ylabel( y ) gset arrow from 3,.8 to pi/4,1/sqrt(2) head filled % ger en pil med en spets text(3.2,.8, intersection ) % skriver text i figuren gset output "plot2.eps" Det första kommandot säger till att plotten skall sparas i formatet encapsulated postscript med heldragna linjer med vidd 3 och fonttypen Times Roman av storlek 2. Plotten kommer att vara i färg. Det andra kommandot anger filnamnet på den sparade plotten. Efter att vi har definierat format och filnamn kommer plotkommandona som vanligt. Filen plot2.eps kan nu importeras i ett LaTex- eller Worddokument och vi får plotten till höger i figur 2. y sin(x) och cos(x) x sin(x) cos(x) y sin(x) och cos(x) intersection x sin(x) cos(x) Figur 2: Två plottar i formatet encapsulated postscript som har importerats i ett LaTex dokument. 3 Stänga av teckenförklaring (legend) Gnuplot ger normalt en teckenförklaring, vilket kan vara irriterande. Det gåt dock bra att stänga av teckenförklaringen genom kommandot gset nokey. Vi får tillbaka teckenförklaringar som vanligt genom att skriva gset key. 3

4 Exempel 2. (a) Vi börjar med att plotta till Octaves grafikfönster x = :.1:5; y1 = x+3; y2 = -x+3; plot(x,y1), hold on plot(x,y2) gset output "plot3.eps" Varvid vi får plotten till vänster i figur 3. (b) Vi plottar samma funktioner men stänger av teckenförklaringen x = :.1:5; y1 = x+3; y2 = -x+3; plot(x,y1), hold on plot(x,y2) gset nokey gset output "plot4.eps" Varvid vi får plotten till höger i figur line 1 line Figur 3: En plot med teckenförklaring och en plot utan. 4

5 4 Plottning i flera plotfönster Då man kör Octave i en X-terminal kan man genom att använda kommandot figure plotta i flera olika fönster samtidigt. Exempel 3. Då vi ger kommandona x = :.1:1; y1 = sin(x); y2 = sin(x.^2); figure(1) plot(x,y1) gset nokey title( sin(x) ) figure(2) plot(x,y2) gset nokey title( sin(x^2) ) plottas figurerna i de två fönsterna X Gnuplot 1 och X Gnuplot 2. Genom att skriva Figur 4: Plottar i olika fönster. figure(1) gset output "plotx1.eps" figure(2) gset output "plotx2.eps" så sparas plottarna i plotx1.eps och plotx2.eps. 5

6 5 Spara bilder som postscriptfiler I avsnitt 5.9 i boken har vi sett hur man kan visa matriser som bilder med kommandotimagesc. Här går vi vidare och ser hur bildena lagras i svart och vitt postscriptformat med hjälp av savimage. Exempel 4. Vi genererar en slumpmatris A = randn(1,1); Matrisen sparas i postscriptformat i filen bild.ps genom maxval = max (A(:)); minval = min (A(:)); colormap( gray ); B = round ((A - minval) / (maxval - minval) * (rows (colormap) - 1)) + 1; saveimage( bild.ps,b, ps ) Notera hur vi skalade matrisen innan den sparades. Filen bild.ps kan omvandlas till encapsulated postscript och importeras i ett LaTex- eller Worddokument. Detta ger bilden i figur 5. Figur 5: En bild i postscript som har importerats i ett LaTexdokument. 6
