1 ELANSVARSTRÄFF Elolyckor och deras uppkomst Lars Kilsgård Dödlig utgång 1

2 Helsingborg, lekman, man 16 september 2010, kopparstöld (kontaktledning) Luleå, elyrkesman, man 42 år 24 mars 2010 Vargön, elyrkesman, man 59 år, 24 augusti 2010 Halmstad, lekman, man 51 år, 4 februari 2010, kopparstöld Ånge, lekman, kvinna 17 år, 5 juni 2010 Trelleborg, lekman, man 19 år, 11 juni

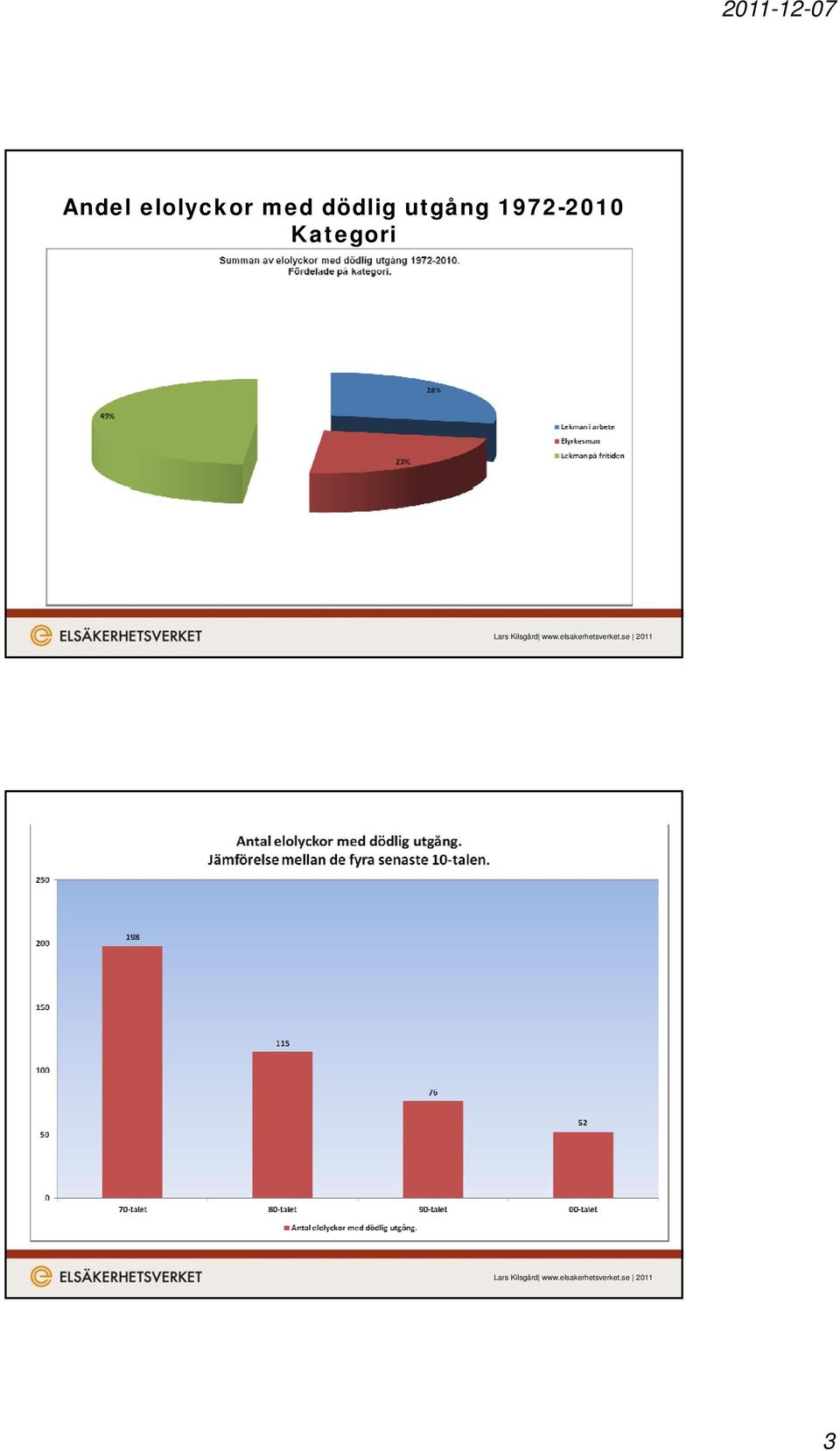

3 Andel elolyckor med dödlig utgång Kategori 3

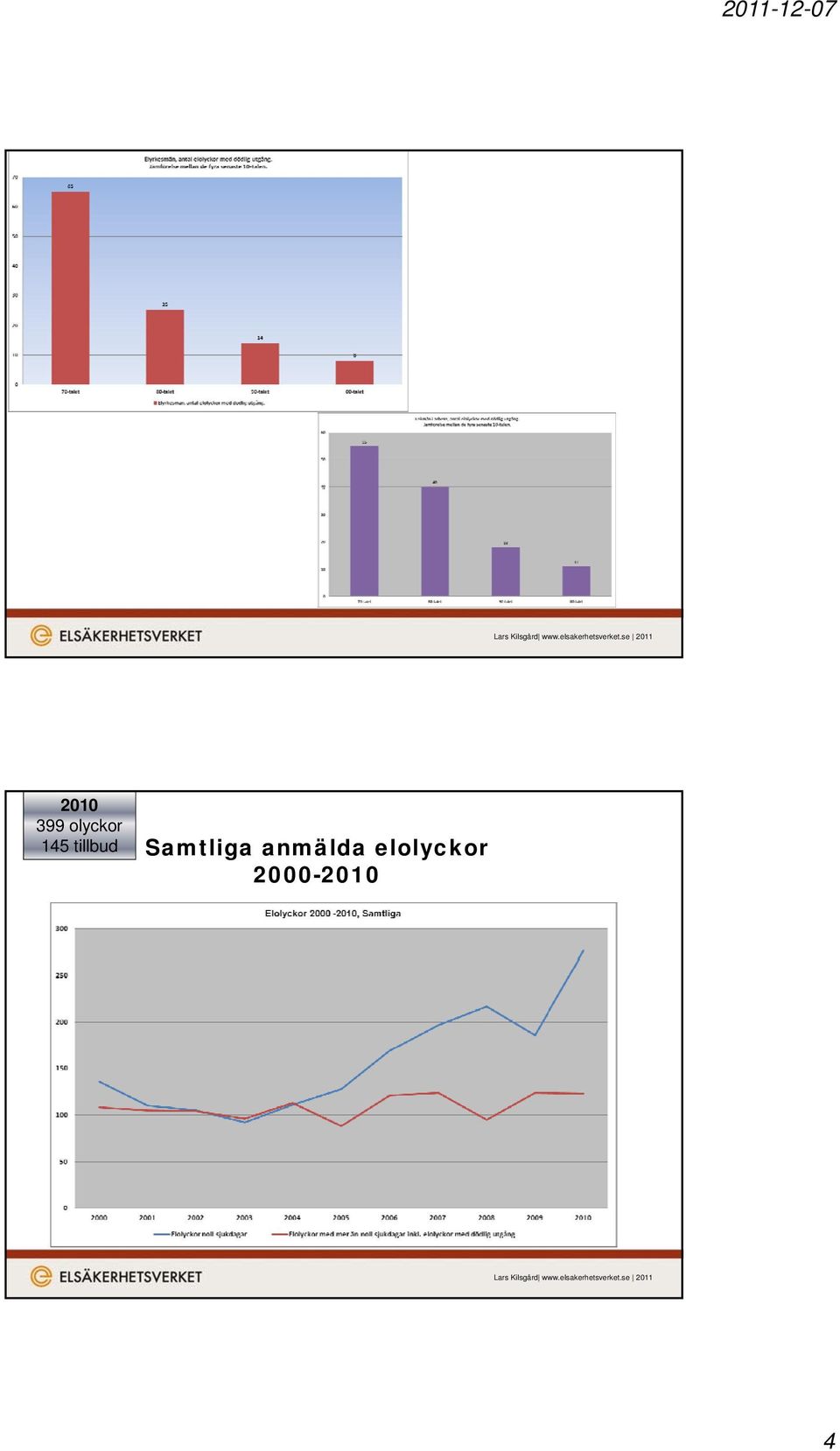

4 olyckor 145 tillbud Samtliga anmälda elolyckor

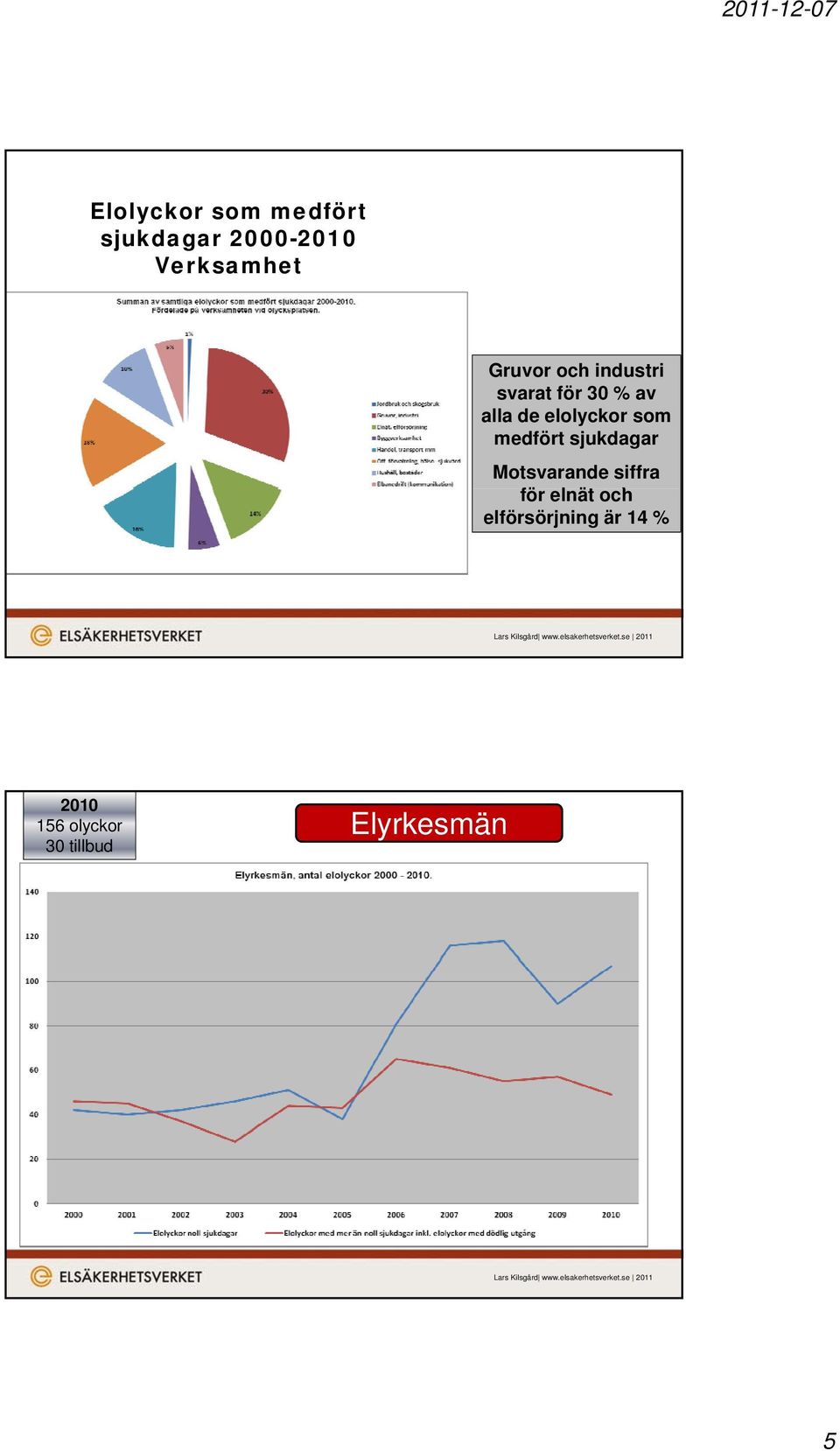

5 Elolyckor som medfört sjukdagar Verksamhet Gruvor och industri svarat för 30 % av alla de elolyckor som medfört sjukdagar Motsvarande siffra för elnät och elförsörjning är 14 % olyckor 30 tillbud Elyrkesmän 5

6 Elyrkesmän Andel elolyckor med sjukdagar Orsak till elolyckan 4 av 5 elolyckor som medfört sjukdagar beror på ett arbetsfel Ingen eller felaktig frånkoppling Ingen spänningslöshetskontroll Elyrkesmän Andel elolyckor med sjukdagar Inblandat objekt, arbetsfel 6

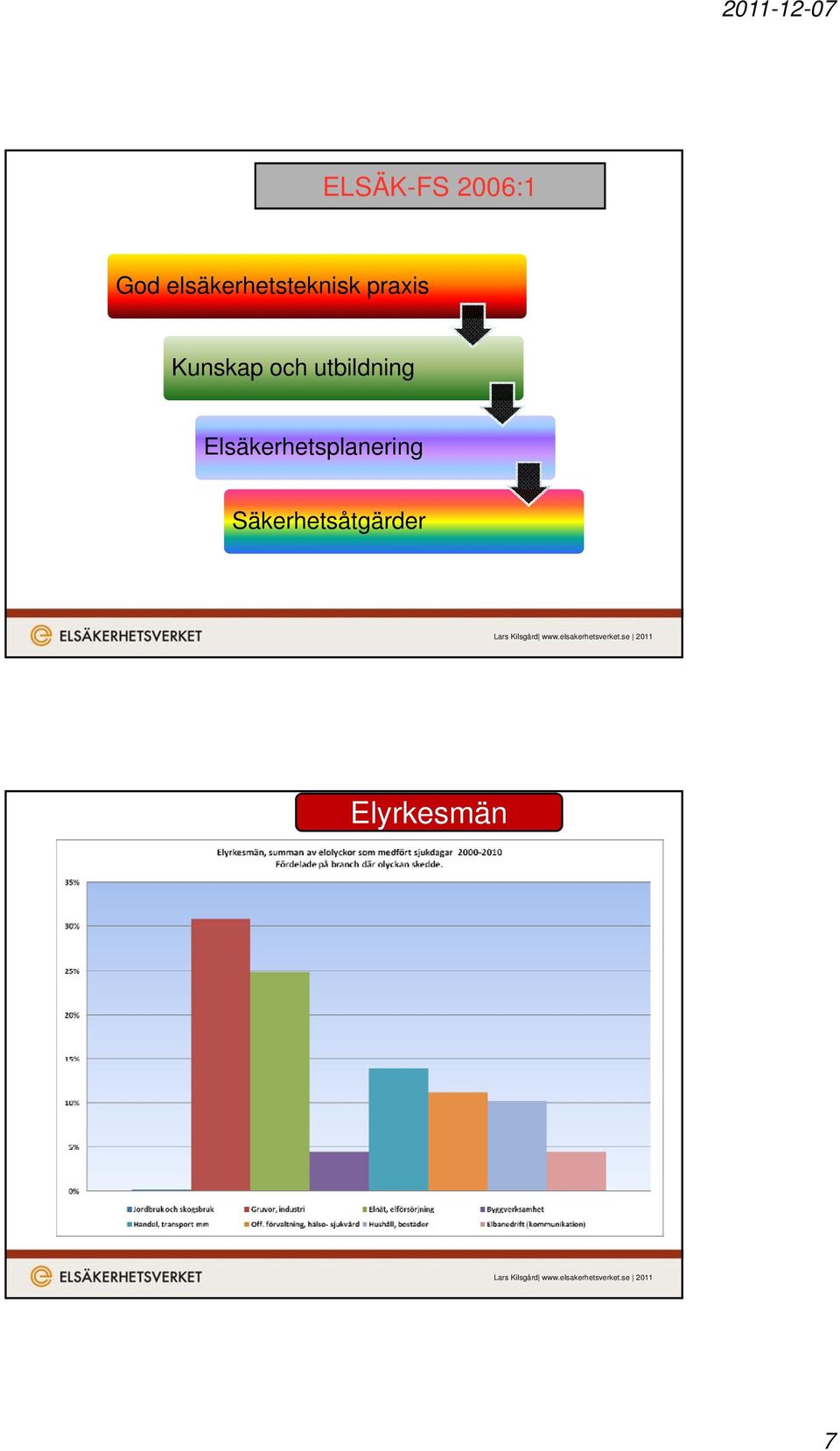

7 ELSÄK-FS 2006:1 God elsäkerhetsteknisk praxis Kunskap och utbildning Elsäkerhetsplanering Säkerhetsåtgärder Elyrkesmän 7

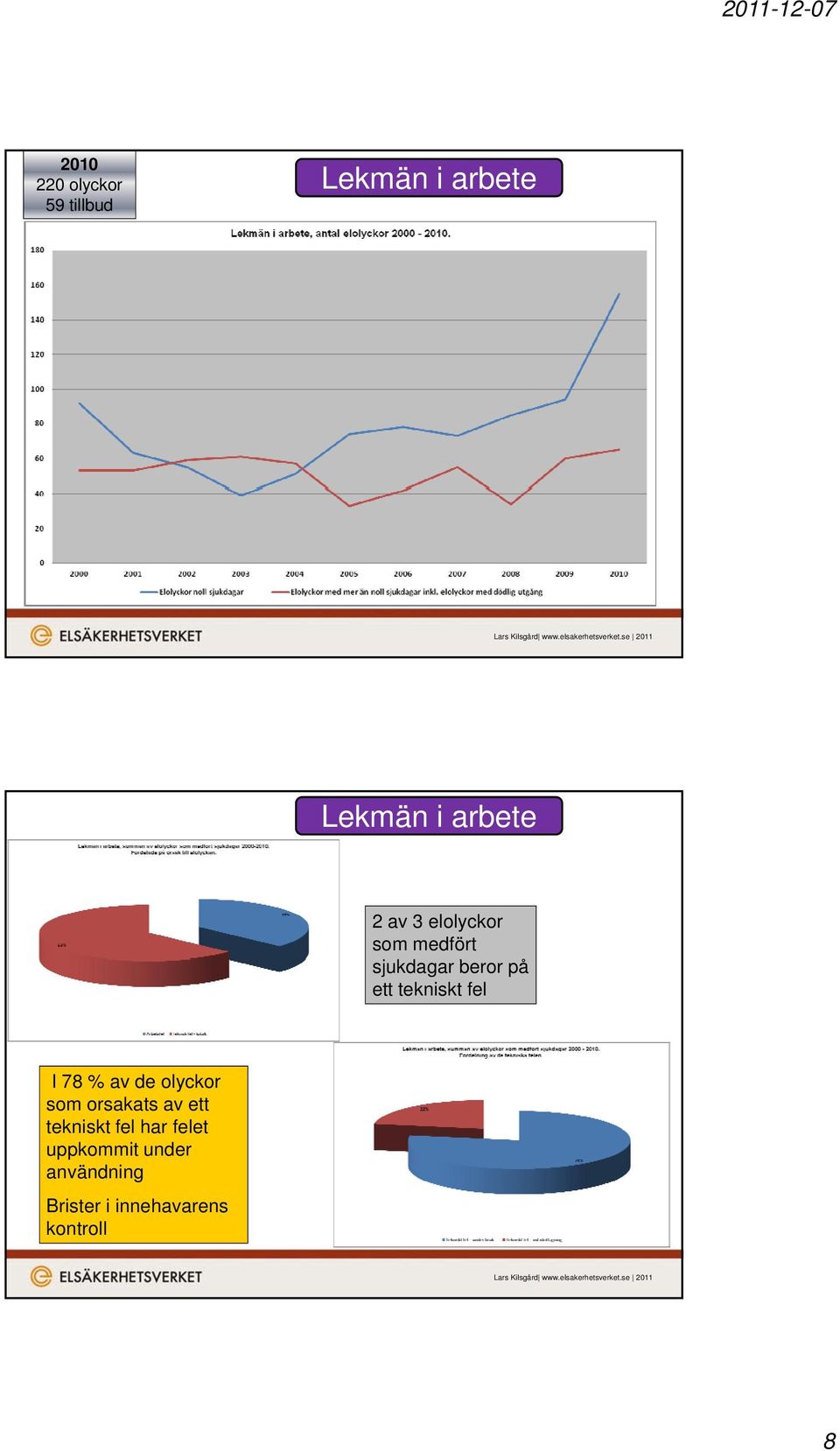

8 olyckor 59 tillbud Lekmän i arbete Lekmän i arbete 2 av 3 elolyckor som medfört sjukdagar beror på ett tekniskt fel I 78 % av de olyckor som orsakats av ett tekniskt fel har felet uppkommit under användning Brister i innehavarens kontroll 8

9 Starkströmsförordning SFS 2009:22 4 Innehavaren a e av en starkströmsanläggning sa g eller e anordning ska fortlöpande kontrollera att anläggningen eller anordningen ger betryggande säkerhet mot person- eller sakskada. Synonymer för fortlöpande: Oavbrutet Ständigt pågående Kontinuerligt Lekmän i arbete 9

10 Förordning (1993:1068) om elektrisk materiel 3 Den som för användning inom landet tillverkar, importerar, upplåter, saluför eller överlåter på annat sätt samt installerar elektrisk materiel skall svara för att materielen uppfyller gällande säkerhetskrav. Den som äger eller annars svarar för användningen av elektrisk materiel skall svara för att den används på ett sätt som inte riskerar säkerheten och att den underhålls på ett nöjaktigt sätt. Den som använder elektrisk materiel skall förvissa sig om att den är säker för användning. Lekmän i arbete 10

11 Lekmän i arbete 11

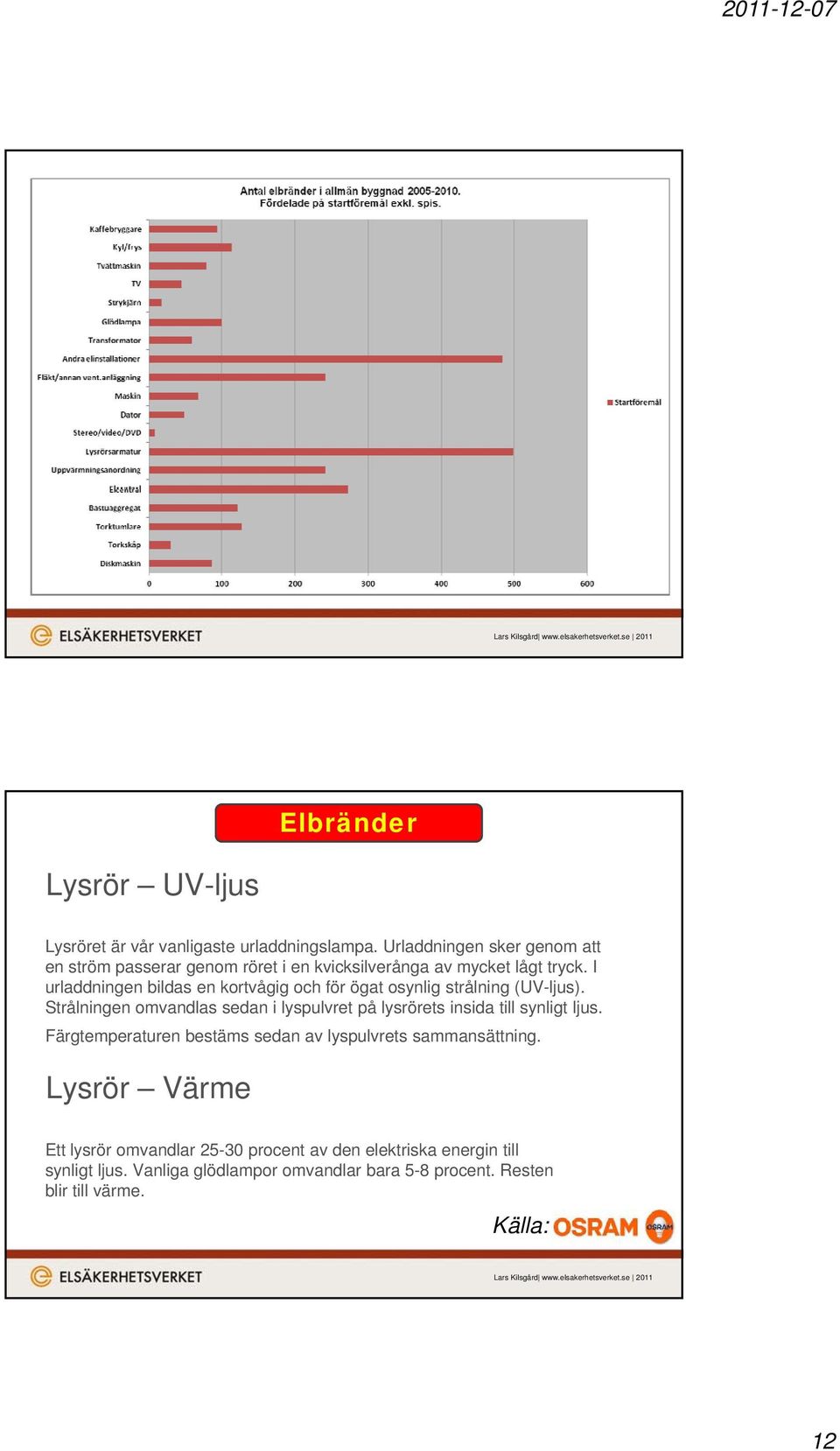

12 Elbränder Lysrör UV-ljus Lysröret är vår vanligaste urladdningslampa. Urladdningen sker genom att en ström passerar genom röret i en kvicksilverånga av mycket lågt tryck. I urladdningen bildas en kortvågig och för ögat osynlig strålning (UV-ljus). Strålningen omvandlas sedan i lyspulvret på lysrörets insida till synligt ljus. Färgtemperaturen bestäms sedan av lyspulvrets sammansättning. Lysrör Värme Ett lysrör omvandlar procent av den elektriska energin till synligt ljus. Vanliga glödlampor omvandlar bara 5-8 procent. Resten blir till värme. Källa: 12

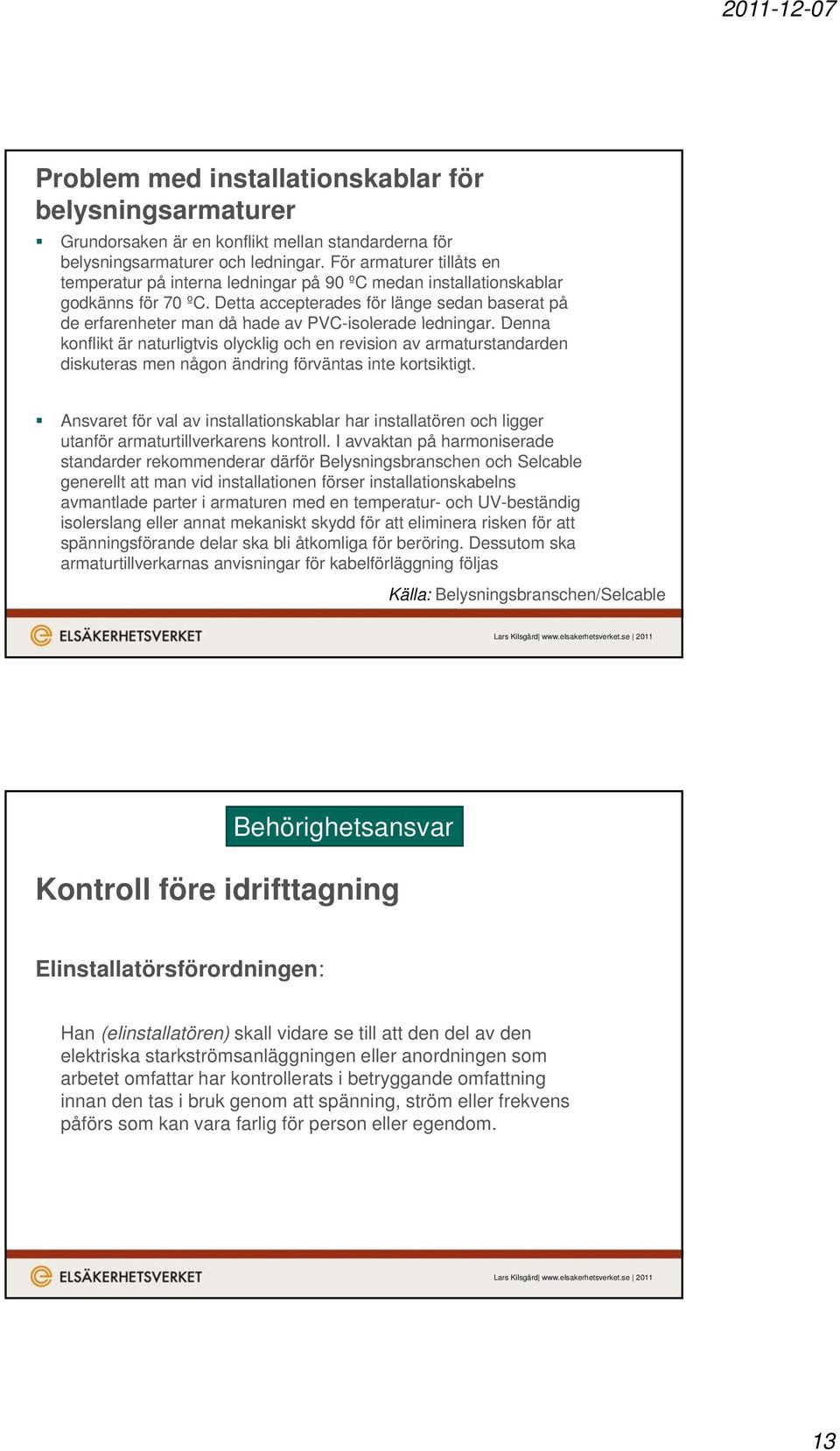

13 Problem med installationskablar för belysningsarmaturer Grundorsaken är en konflikt mellan standarderna för belysningsarmaturer och ledningar. För armaturer tillåts en temperatur på interna ledningar på 90 ºC medan installationskablar godkänns för 70 ºC. Detta accepterades för länge sedan baserat på de erfarenheter man då hade av PVC-isolerade ledningar. Denna konflikt är naturligtvis olycklig och en revision av armaturstandarden diskuteras men någon ändring förväntas inte kortsiktigt. Ansvaret för val av installationskablar har installatören och ligger utanför armaturtillverkarens kontroll. I avvaktan på harmoniserade standarder rekommenderar därför Belysningsbranschen och Selcable generellt att man vid installationen förser installationskabelns avmantlade parter i armaturen med en temperatur- och UV-beständig isolerslang eller annat mekaniskt skydd för att eliminera risken för att spänningsförande delar ska bli åtkomliga för beröring. Dessutom ska armaturtillverkarnas anvisningar för kabelförläggning följas Källa: Belysningsbranschen/Selcable Behörighetsansvar Kontroll före idrifttagning Elinstallatörsförordningen: Han (elinstallatören) skall vidare se till att den del av den elektriska starkströmsanläggningen eller anordningen som arbetet omfattar har kontrollerats i betryggande omfattning innan den tas i bruk genom att spänning, ström eller frekvens påförs som kan vara farlig för person eller egendom. 13

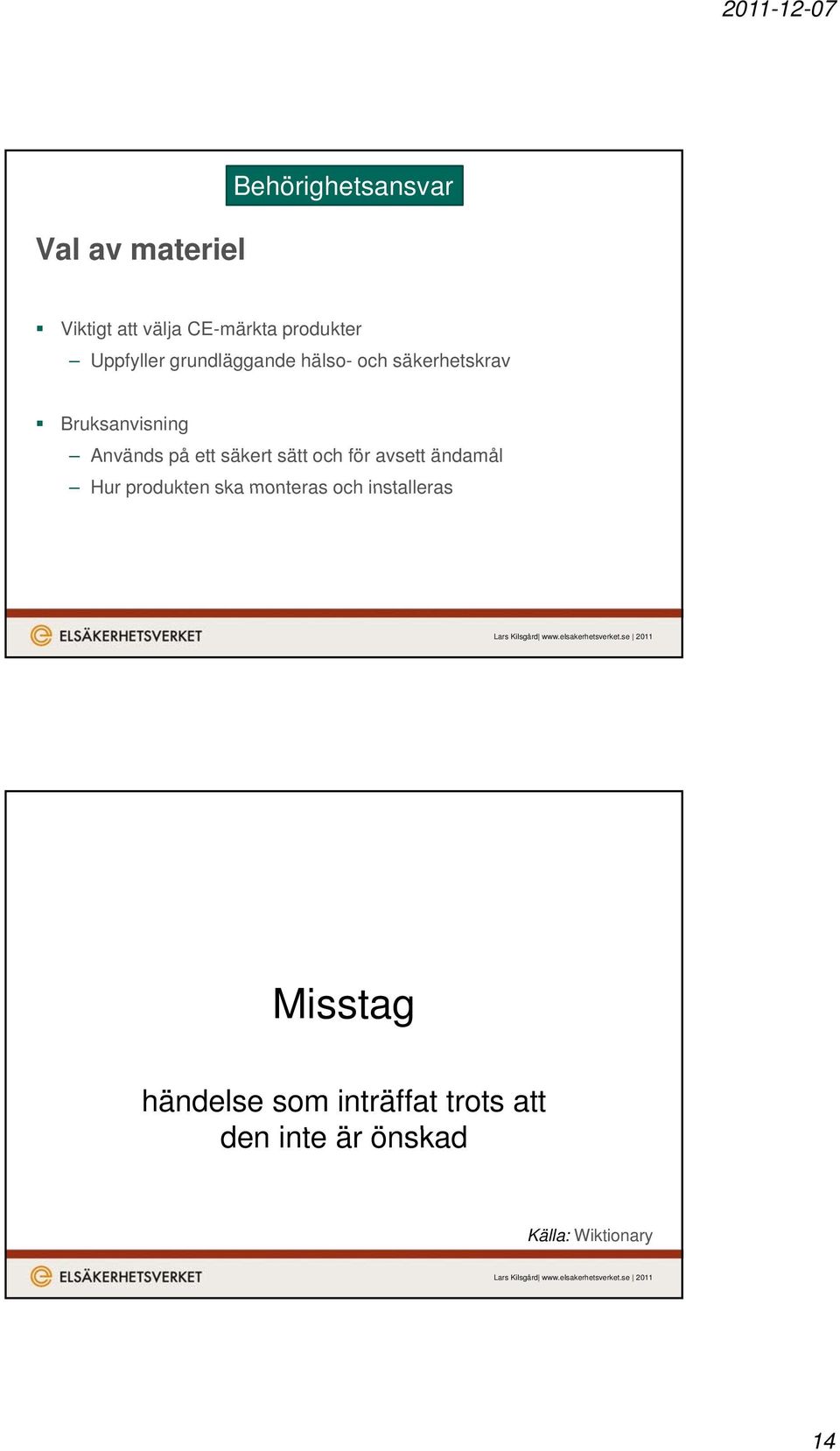

14 Val av materiel Behörighetsansvar Viktigt att välja CE-märkta produkter Uppfyller grundläggande hälso- och säkerhetskrav Bruksanvisning Används på ett säkert sätt och för avsett ändamål Hur produkten ska monteras och installeras Misstag händelse som inträffat trots att den inte är önskad Källa: Wiktionary 14

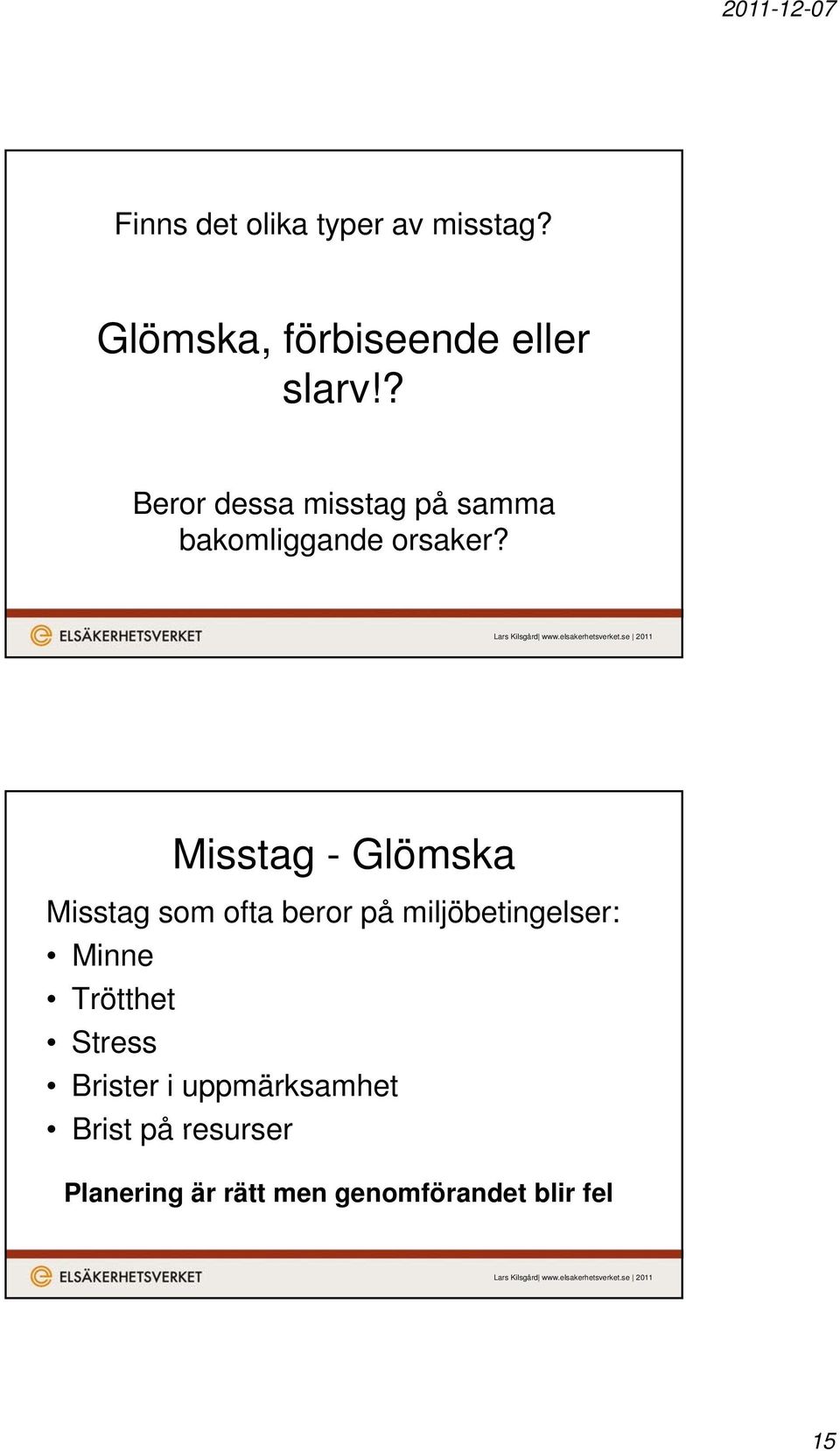

15 Finns det olika typer av misstag? Glömska, förbiseende eller slarv!? Beror dessa misstag på samma bakomliggande orsaker? Misstag - Glömska Misstag som ofta beror på miljöbetingelser: Minne Trötthet Stress Brister i uppmärksamhet Brist på resurser Planering är rätt men genomförandet blir fel 15

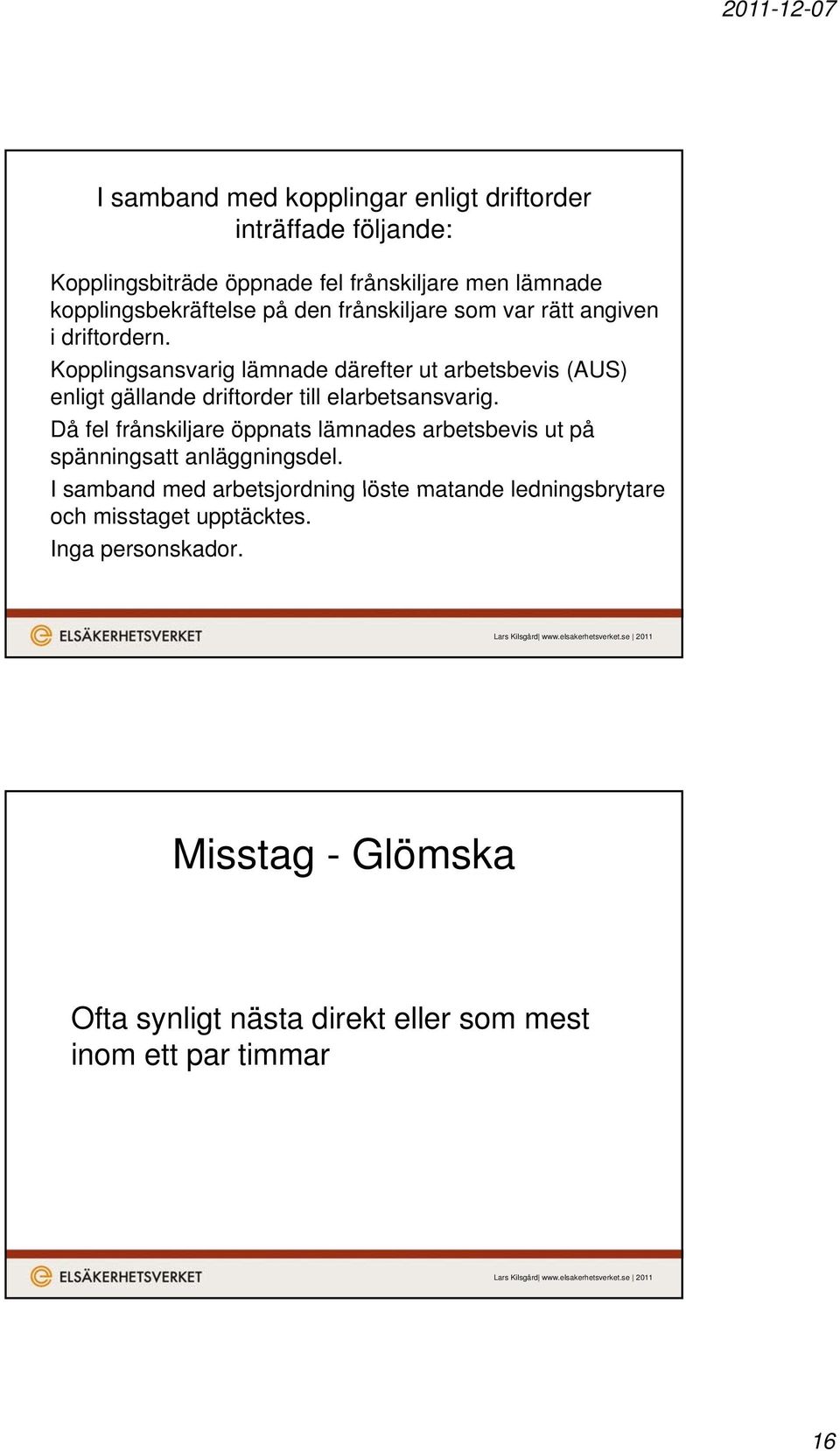

16 I samband med kopplingar enligt driftorder inträffade följande: Kopplingsbiträde öppnade fel frånskiljare men lämnade kopplingsbekräftelse på den frånskiljare som var rätt angiven i driftordern. Kopplingsansvarig lämnade därefter ut arbetsbevis (AUS) enligt gällande driftorder till elarbetsansvarig. Då fel frånskiljare öppnats lämnades arbetsbevis ut på spänningsatt anläggningsdel. I samband med arbetsjordning löste matande ledningsbrytare och misstaget upptäcktes. Inga personskador. Misstag - Glömska Ofta synligt nästa direkt eller som mest inom ett par timmar 16

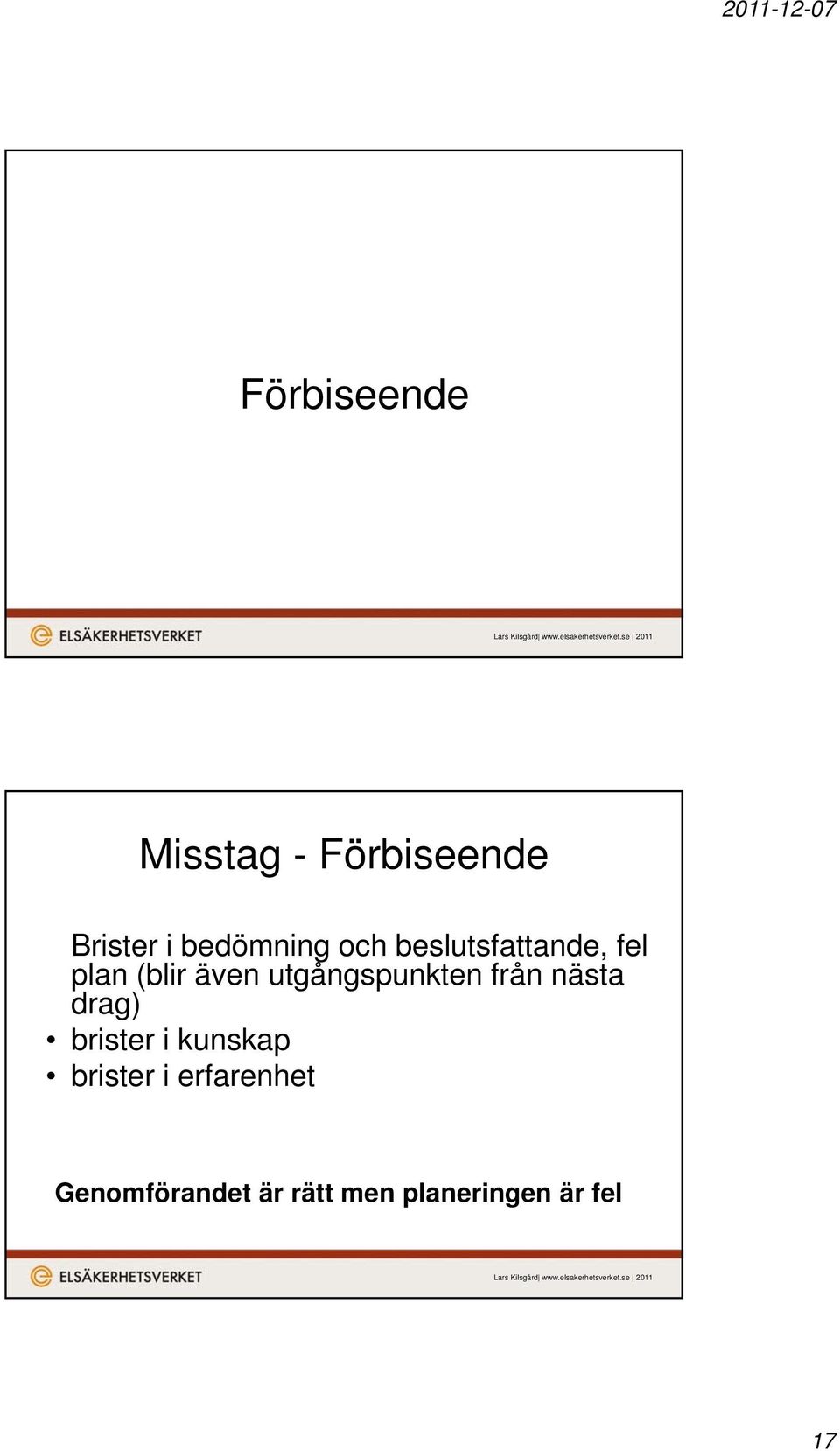

17 Förbiseende Misstag - Förbiseende Brister i bedömning och beslutsfattande, fel plan (blir även utgångspunkten från nästa drag) brister i kunskap brister i erfarenhet Genomförandet är rätt men planeringen är fel 17

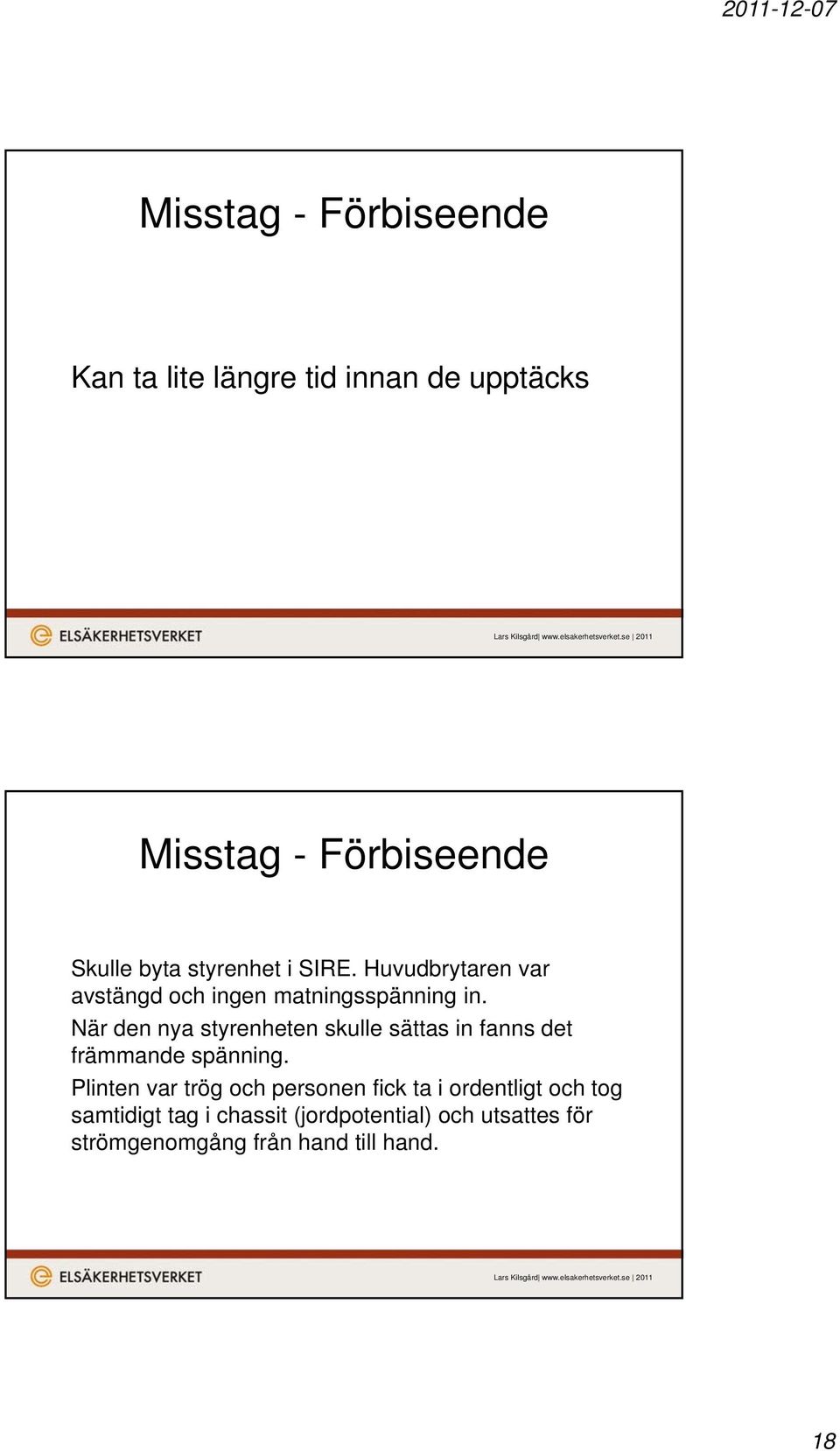

18 Misstag - Förbiseende Kan ta lite längre tid innan de upptäcks Misstag - Förbiseende Skulle byta styrenhet i SIRE. Huvudbrytaren var avstängd och ingen matningsspänning in. När den nya styrenheten skulle sättas in fanns det främmande spänning. Plinten var trög och personen fick ta i ordentligt och tog samtidigt tag i chassit (jordpotential) och utsattes för strömgenomgång från hand till hand. 18

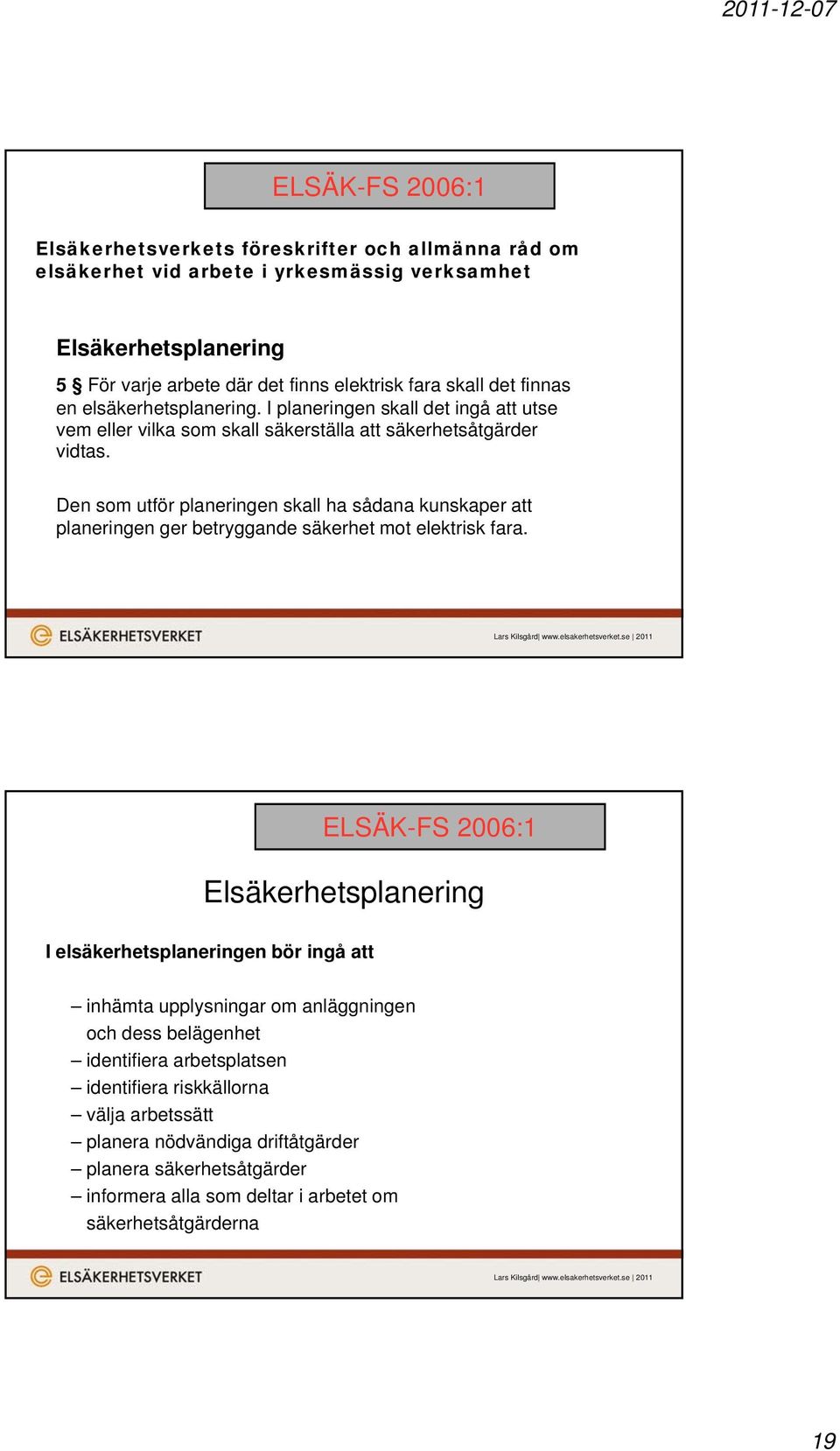

19 ELSÄK-FS 2006:1 Elsäkerhetsverkets föreskrifter och allmänna råd om elsäkerhet vid arbete i yrkesmässig verksamhet Elsäkerhetsplanering 5 För varje arbete där det finns elektrisk fara skall det finnas en elsäkerhetsplanering. I planeringen skall det ingå att utse vem eller vilka som skall säkerställa att säkerhetsåtgärder vidtas. Den som utför planeringen skall ha sådana kunskaper att planeringen ger betryggande säkerhet mot elektrisk fara. Elsäkerhetsplanering I elsäkerhetsplaneringen bör ingå att ELSÄK-FS 2006:1 inhämta upplysningar om anläggningen och dess belägenhet identifiera arbetsplatsen identifiera riskkällorna välja arbetssätt planera nödvändiga driftåtgärder planera säkerhetsåtgärder informera alla som deltar i arbetet om säkerhetsåtgärderna 19

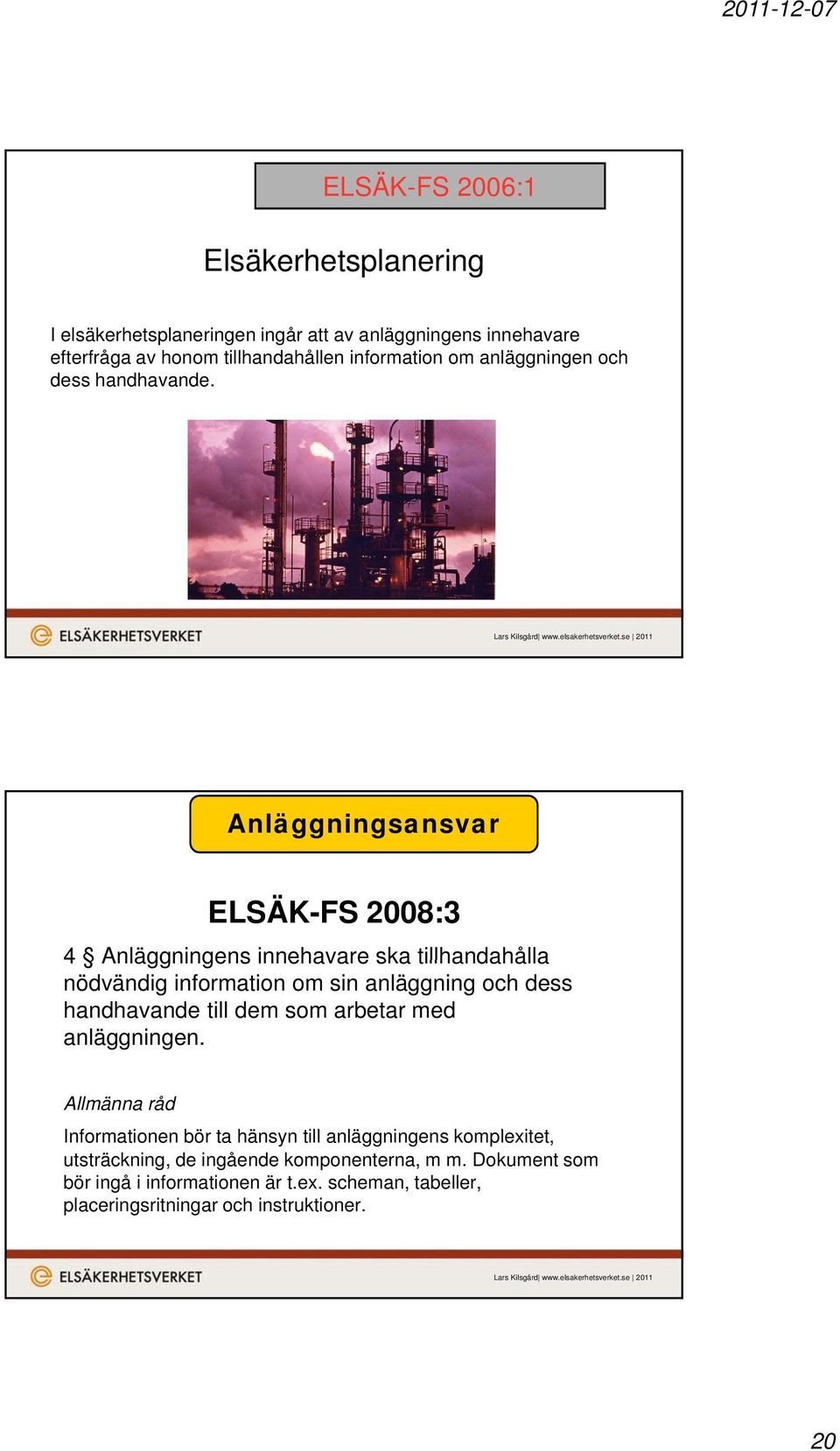

20 ELSÄK-FS 2006:1 Elsäkerhetsplanering I elsäkerhetsplaneringen ingår att av anläggningens innehavare efterfråga av honom tillhandahållen information om anläggningen och dess handhavande. Anläggningsansvar ELSÄK-FS 2008:3 4 Anläggningens innehavare ska tillhandahålla nödvändig information om sin anläggning och dess handhavande till dem som arbetar med anläggningen. Allmänna råd Informationen bör ta hänsyn till anläggningens komplexitet, t utsträckning, de ingående komponenterna, m m. Dokument som bör ingå i informationen är t.ex. scheman, tabeller, placeringsritningar och instruktioner. 20

21 Slarv att något inte görs tillräckligt noggrant Källa: Wiktionary Misstag - Slarv avsiktliga avsteg från regler och instruktioner Dock, får inte förväxlas med. 21

22 Vi måste prioritera...! Resursfördelning R = Ef Erforderliga resurser Tillgängliga resurser R < 1 Okey R > 1 Coping Källa: Time pressure and stress in human judgment and decision making New York: Plenum Press, s Begrepp Fackkunnig person person som har lämplig utbildning, kunskap och erfarenhet för att kunna analysera risker och undvika riskkällor som elektricitet kan medföra 22

23 Det finns olika typer av misstag! Glömska, förbiseende eller slarv... beror inte på samma bakomliggande orsaker. Dock.. En lirare som vi måste ta med i beräkningarna är. SÄKERHETSKULTUREN som formar klimatet och som blir synligt i vårt beteende 23

24 Beteende Säkerhetskultur Förståelse Värdering Attityd Beteende Det är här som det mesta av arbetet ska göras! En säkerhetskultur existerar: då varje anställd tar en aktiv roll för att förhindra fel och att den rollen stöds från organisationen 24

25 Kan vi lära av andra? Johan Palola, utbildningsledare vid Jarla Trafikskola: Tidigare arbetade man mycket med att utbilda elever i hur man manövrerar bilen och ansåg att om man var duktig på exempelvis snabba och snygga fickparkeringar så var man en bra bilförare. Men idag jobbar man mycket med risktänkande, att man försöker förutse farorna innan det händer. Man pratar om risker och faror. Publicerad Antal omkomna i vägtrafiken, Mål: Högst 220 omkomna 2020 Källa: STRADA, Transportstyrelsen 25

26 Fyra av fem elolyckor orsakas av ett arbetsfel och vid en elinstallation Sysselsättning vid elolyckor, orsakade av ett arbetsfel, domineras av ny-, om- eller tillbyggnad, felavhjälpning och underhåll. Kopplingsutrustningar svarat för 40 % av elyrkesmännens olyckor För att minska olyckorna måste främst frånkoppling, avskärning och användning av lämpliga verktyg förbättras. Nästan 60 procent av elolyckorna hade kunnat undvikas om en spänningslöshetskontroll utförts. = = = = = Fyra av fem elolyckor orsakas av ett arbetsfel och vid en elinstallation Sysselsättningen vid elolyckor orsakade av ett arbetsfel domineras av ny-, om- eller tillbyggnad av en starkströmsanläggning. Kopplingsutrustningar har varit inblandat i 40 procent av elyrkesmännens elolyckor orsakade av ett arbetsfel. Den vanligaste direkta orsaken till elolyckan är att starkströmsanläggningen inte frånkopplats eller så har den frånkopplats på ett felaktigt sätt. Felet upptäcks inte eftersom spänningslöshetskontroll ej utförs. 2010/2011 Nya tider nya.!? 26

27 Elyrkesmän Andel elolyckor med sjukdagar Orsak till elolyckan 4 av 5 elolyckor som medfört sjukdagar beror på ett arbetsfel Ingen eller felaktig frånkoppling Ingen spänningslöshetskontroll Elbranschens nollvision? 27

28 En nollvision är det långsiktiga målet för nätbolagen. DISKUSSIONEN om leveranssäkerhet blir allt hetare. Nollvision mot elavbrott Elbranschen tar krafttag mot återstående kundproblem Säkerhetskultur Karaktärsdrag FRÅNVARO AV SÄKERHETS-OCH PRODUKTIONSKONFLIKTER Säkerhet är en viktig och erkänd värdering 28
