1 Välkommen till Seminarium Kontroll före idrifttagning Föredragshållare Mats Jonsson, Eltrygg Miljö AB SIS, Swedish Standards Institute ideell förening medlemmar från privat och offentlig sektor driver standardiseringsprojekt informerar om nyttan och värdet av standarder driver svenska intressen internationellt (ISO/CEN) SIS Förlag AB Ger ut standarder och handböcker samt erbjuder utbildningar & konsultstöd

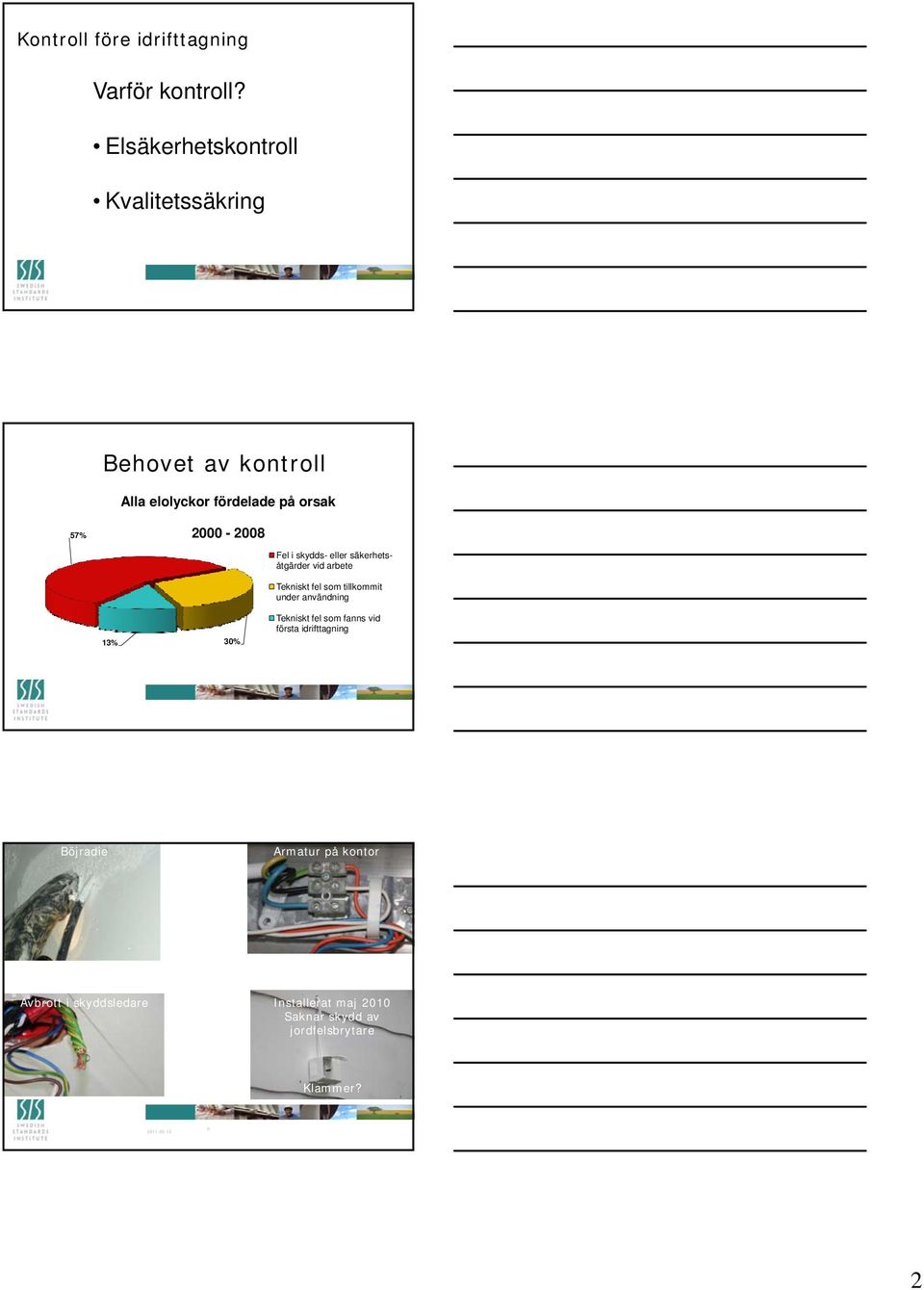

2 Kontroll före idrifttagning Varför kontroll? Elsäkerhetskontroll Kvalitetssäkring Behovet av kontroll Alla elolyckor fördelade på orsak 57% % 30% Fel i skydds- eller säkerhetsåtgärder vid arbete Tekniskt fel som tillkommit under användning Tekniskt fel som fanns vid första idrifttagning Böjradie Armatur på kontor Avbrott i skyddsledare Installerat maj 2010 Saknar skydd av jordfelsbrytare Klammer?

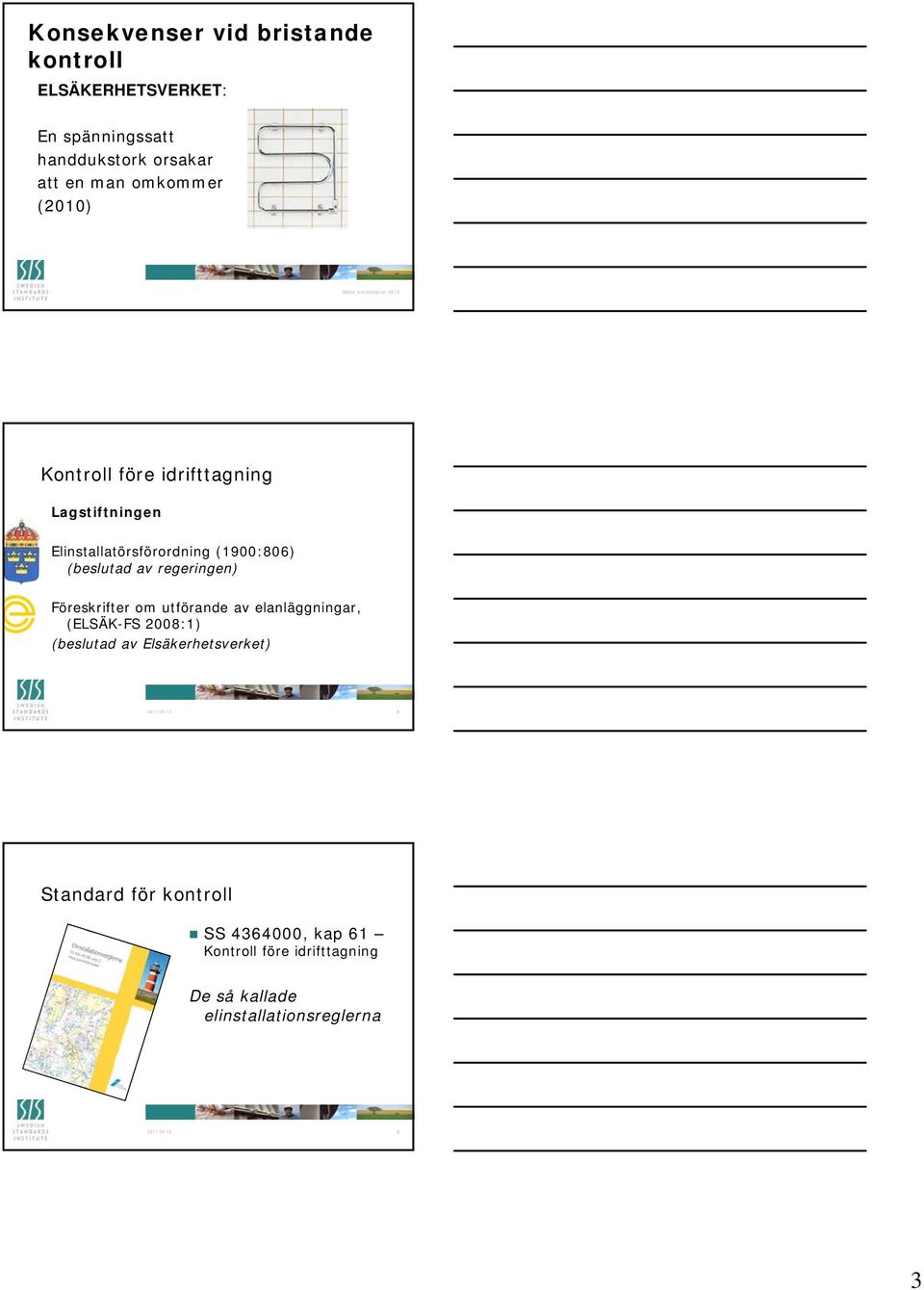

3 Konsekvenser vid bristande kontroll ELSÄKERHETSVERKET: En spänningssatt handdukstork orsakar att en man omkommer (2010) Säker elinstallation 2010 Kontroll före idrifttagning Lagstiftningen Elinstallatörsförordning (1900:806) (beslutad av regeringen) Föreskrifter om utförande av elanläggningar, (ELSÄK-FS 2008:1) (beslutad av Elsäkerhetsverket) Standard för kontroll SS , kap 61 Kontroll före idrifttagning De så kallade elinstallationsreglerna

4 Elinstallatörsförordning (1990:806) Elinstallatör en person som av Elsäkerhetsverket meddelats behörighet att utföra elinstallationsarbete i angiven omfattning. (2, elinstallatörsförordning) Elinstallatörsförordning (1990:806) Vem får utföra elinstallationsarbete? 6 Elinstallationsarbete får utföras endast av elinstallatör eller av yrkesman under överinseende av elinstallatör hos vilken yrkesmannen är anställd eller som är anställd i samma företag som yrkesmannen. Vissa undantag från kravet på anställningsförhållande finns i 13, 1 kap i Elsäkerhetsverkets föreskrifter ELSÄK-FS 2007: Elinstallatörsförordning (1990:806) Ansvar för elinstallationsarbete? 7 Elinstallatören skall se till att den som utför elinstallationsarbete under hans överinseende har de kunskaper och färdigheter som fordras för arbetet. Fortbildning?

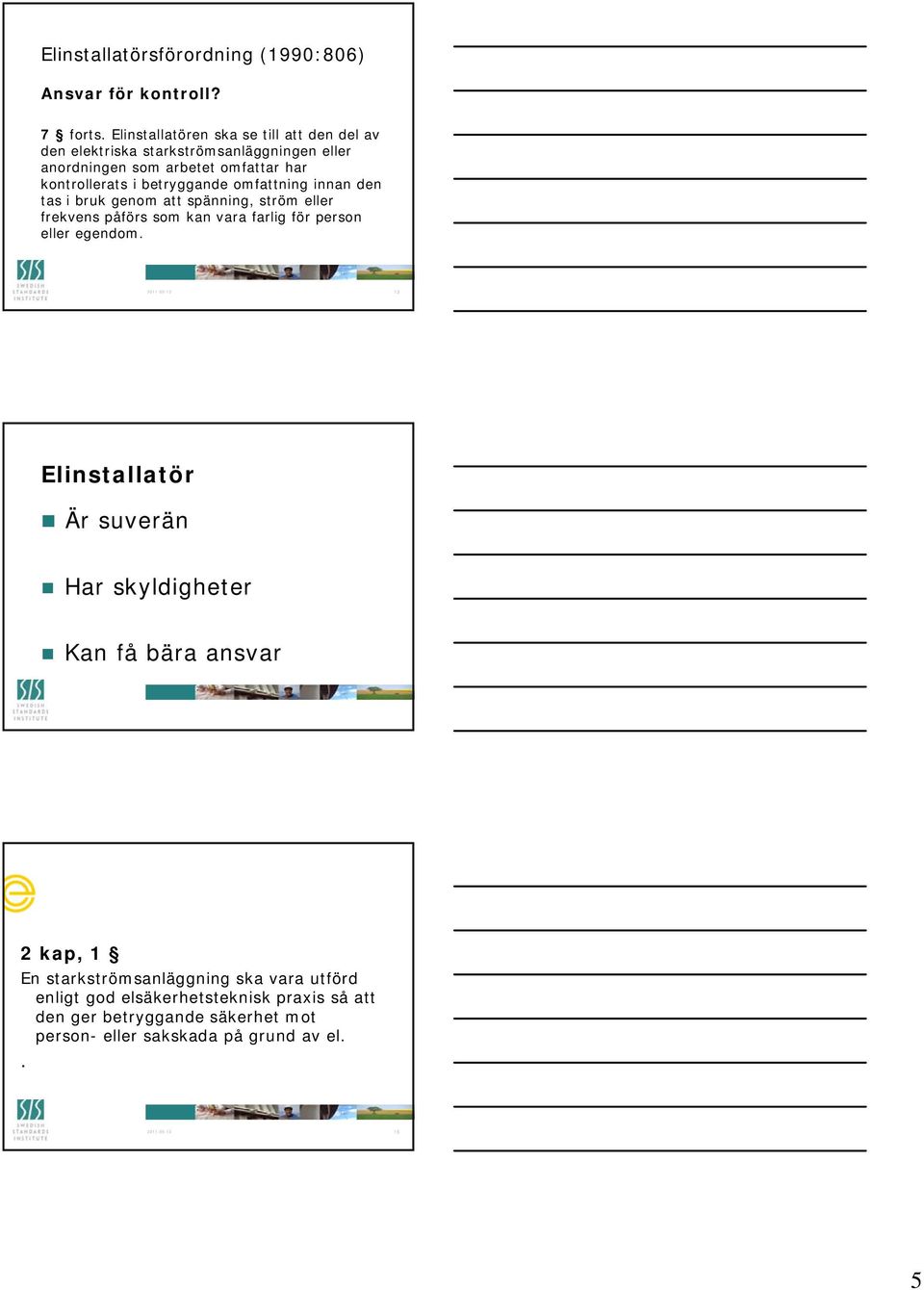

5 Elinstallatörsförordning (1990:806) Ansvar för kontroll? 7 forts. Elinstallatören ska se till att den del av den elektriska starkströmsanläggningen g eller anordningen som arbetet omfattar har kontrollerats i betryggande omfattning innan den tas i bruk genom att spänning, ström eller frekvens påförs som kan vara farlig för person eller egendom Elinstallatör Är suverän Har skyldigheter Kan få bära ansvar 2 kap, 1 En starkströmsanläggning ska vara utförd enligt god elsäkerhetsteknisk praxis så att den ger betryggande säkerhet mot person- eller sakskada på grund av el

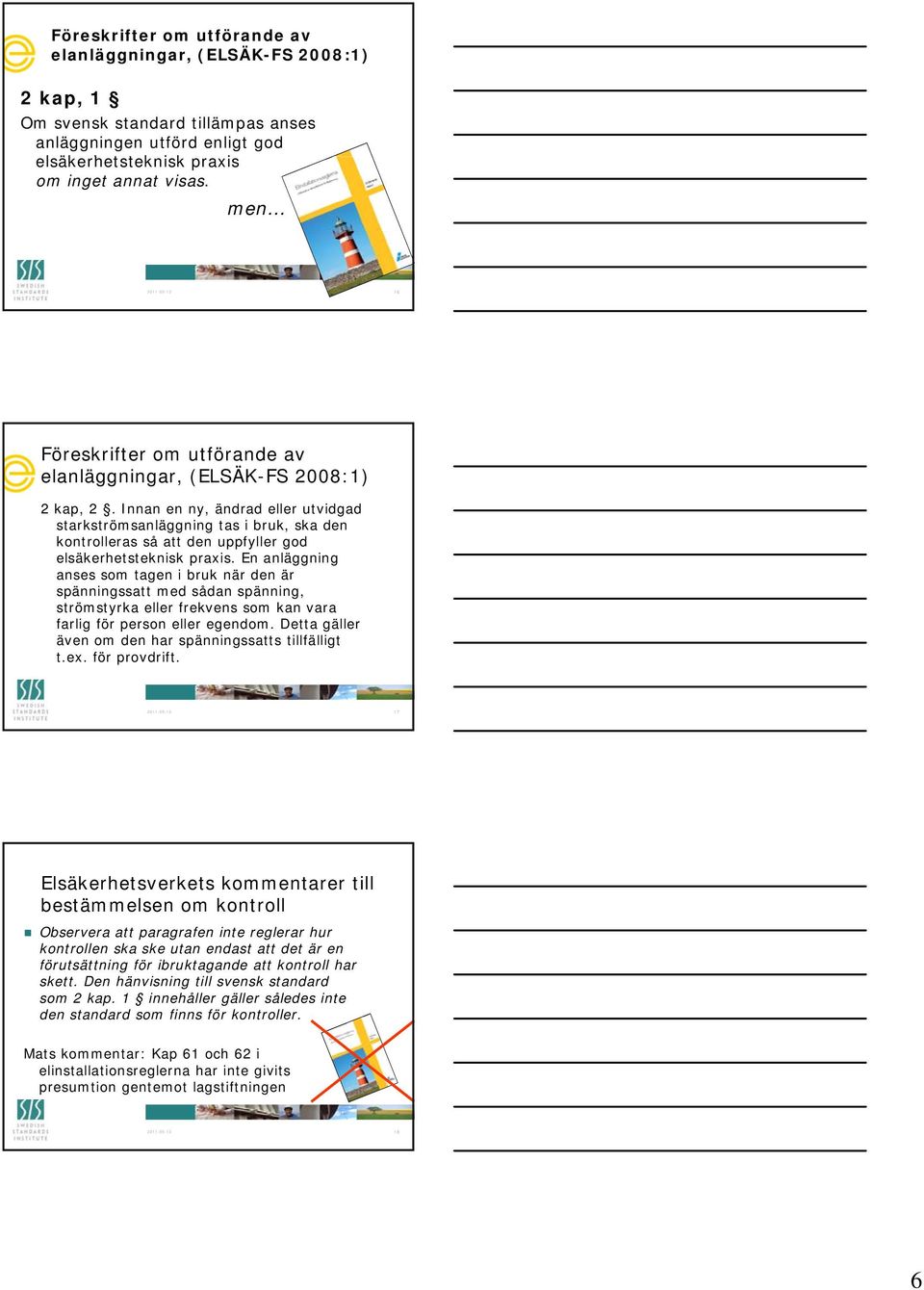

6 Föreskrifter om utförande av elanläggningar, (ELSÄK-FS 2008:1) 2 kap, 1 Om svensk standard tillämpas anses anläggningen utförd enligt god elsäkerhetsteknisk t k k praxis om inget annat visas. men Föreskrifter om utförande av elanläggningar, (ELSÄK-FS 2008:1) 2 kap, 2. Innan en ny, ändrad eller utvidgad starkströmsanläggning tas i bruk, ska den kontrolleras så att den uppfyller god elsäkerhetsteknisk praxis. En anläggning anses som tagen i bruk när den är spänningssatt med sådan spänning, strömstyrka eller frekvens som kan vara farlig för person eller egendom. Detta gäller även om den har spänningssatts tillfälligt t.ex. för provdrift Elsäkerhetsverkets kommentarer till bestämmelsen om kontroll Observera att paragrafen inte reglerar hur kontrollen ska ske utan endast att det är en förutsättning för ibruktagande att kontroll har skett. Den hänvisning till svensk standard som 2 kap. 1 innehåller gäller således inte den standard som finns för kontroller. Mats kommentar: Kap 61 och 62 i elinstallationsreglerna har inte givits presumtion gentemot lagstiftningen

7 So far Elsäkerhetsverket visar inte på hur kontrollen ska utföras men förutsätter att kontrollen utförs i betryggande omfattning. Elinstallatören ll tö beslutar självständigt t om miniminivå på kontrollens omfattning, t.ex. om SS ska tillämpas. Kund kan begära mer omfattande kontroll The initial report shall include: records of inspections; records of circuits tested and test results. The records of circuit details and test results shall identify every circuit, including its related protective device(s), and shall record the results of the appropriate tests and measurements. NOTE In Sweden, the required content of the records of inspections and test results is not normative The initial report shall include: NOTE In Sweden, the required content of the records of inspections and test results is not normative. Av HD framgår att i Sverige ska dokumentationen av kontrollerna inte vara normativ, dvs ska inte ingå i svensk standard. Sverige är enda nationen som begärt undantag på denna punkt. 21 7

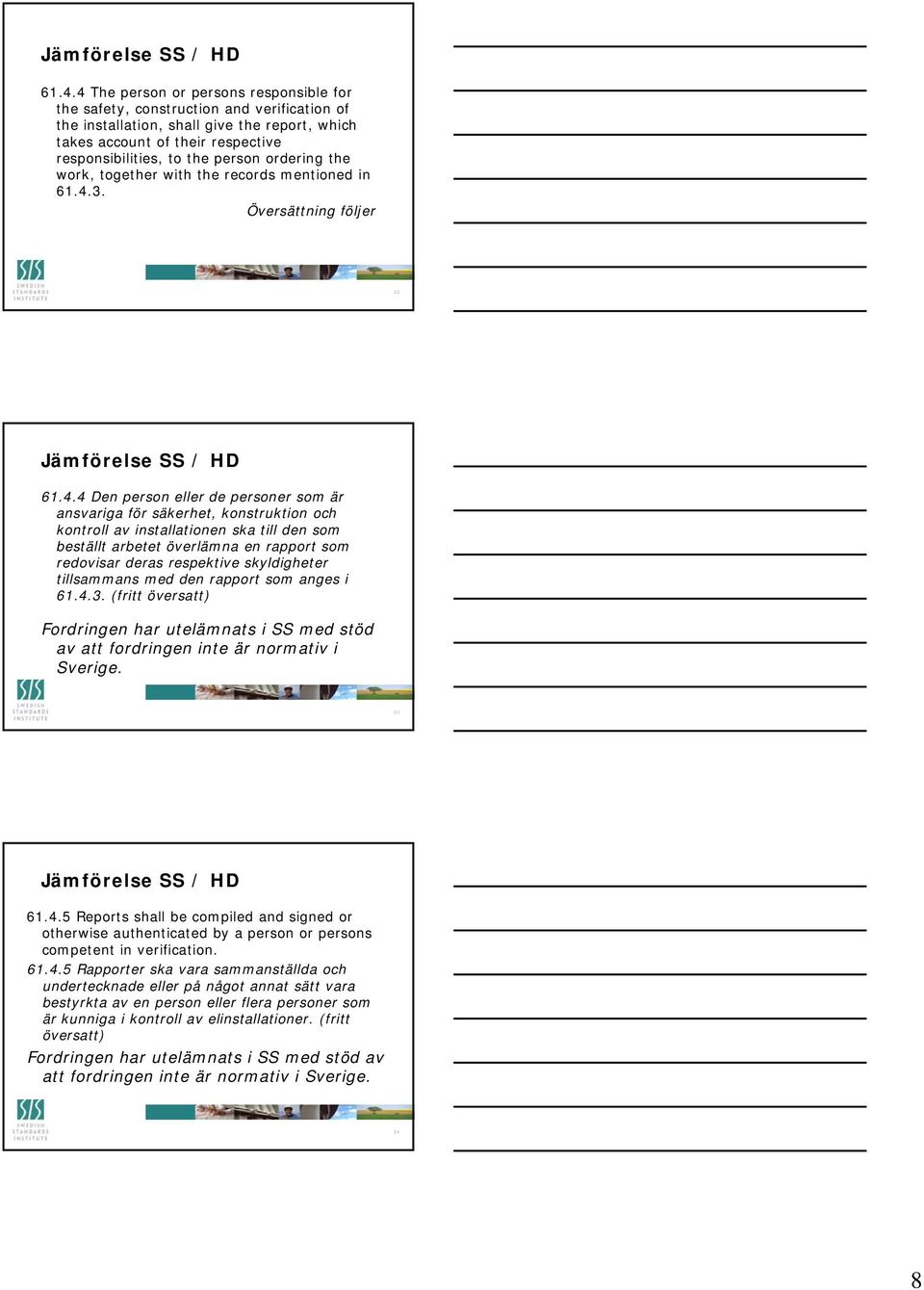

8 The person or persons responsible for the safety, construction and verification of the installation, shall give the report, which takes account of their respective responsibilities, to the person ordering the work, together with the records mentioned in Översättning följer Den person eller de personer som är ansvariga för säkerhet, konstruktion och kontroll av installationen ska till den som beställt arbetet överlämna en rapport som redovisar deras respektive skyldigheter tillsammans med den rapport som anges i (fritt översatt) Fordringen har utelämnats i SS med stöd av att fordringen inte är normativ i Sverige Reports shall be compiled and signed or otherwise authenticated by a person or persons competent in verification Rapporter ska vara sammanställda och undertecknade eller på något annat sätt vara bestyrkta av en person eller flera personer som är kunniga i kontroll av elinstallationer. (fritt översatt) Fordringen har utelämnats i SS med stöd av att fordringen inte är normativ i Sverige. 24 8

9 a) 2) verification of the characteristics and/or the effectiveness of the associated protective device. This verification shall be made: for RCDs, by visual inspection and test. NOTE In Sweden, verification is carried out by inspection. Kravet på provning av jordfelsbrytare vad gäller tid/ström har utelämnats i SS Additional protection Where RCDs are required for additional protection, the effectiveness of automatic disconnection of supply by RCDs shall be verified using suitable test t equipment according to IEC (see ) confirming that the relevant requirements in Part 4-41 are met. NOTE In Sweden, verification is carried out by inspection Polarity test Where the rules forbid the installation of singlepole switching devices in the neutral conductor, a test shall be made to verify that all such devices are connected in the line conductor(s) only. NOTE In Sweden, the polarity test may be done by means of inspection only

10 Vad ska elinstallatören göra? Besluta om Rutiner och metoder för kontroll före idrifttagning. Fortbildning av yrkesmän Mats råd: Utgå från svensk standard Fundera över Om mät- och övervakningsutrustning ska väljas i enlighet SS-EN Provning av jordfelsbrytare vad gäller tid/ström. Behovet av dokumentation av kontrollen Vad bör beställare göra? Enligt lag får kunden en anläggning som är kontrollerad i betryggande omfattning. Följande kan regleras i avtal med installatör: Ska kontrollen utföras enligt svensk standard? Ska kontrollen dokumenteras och överlämnas till beställaren? Utökad kontroll, kontroll mot uppställda kvalitetsmål och driftsäkerhet? Ska jordfelsbrytare provas tid/ström? TACK! Mats Jonsson Eltrygg Miljö Arbetsmiljö-El Elsäkerhet Eljuridik Mats@eltrygg.se
