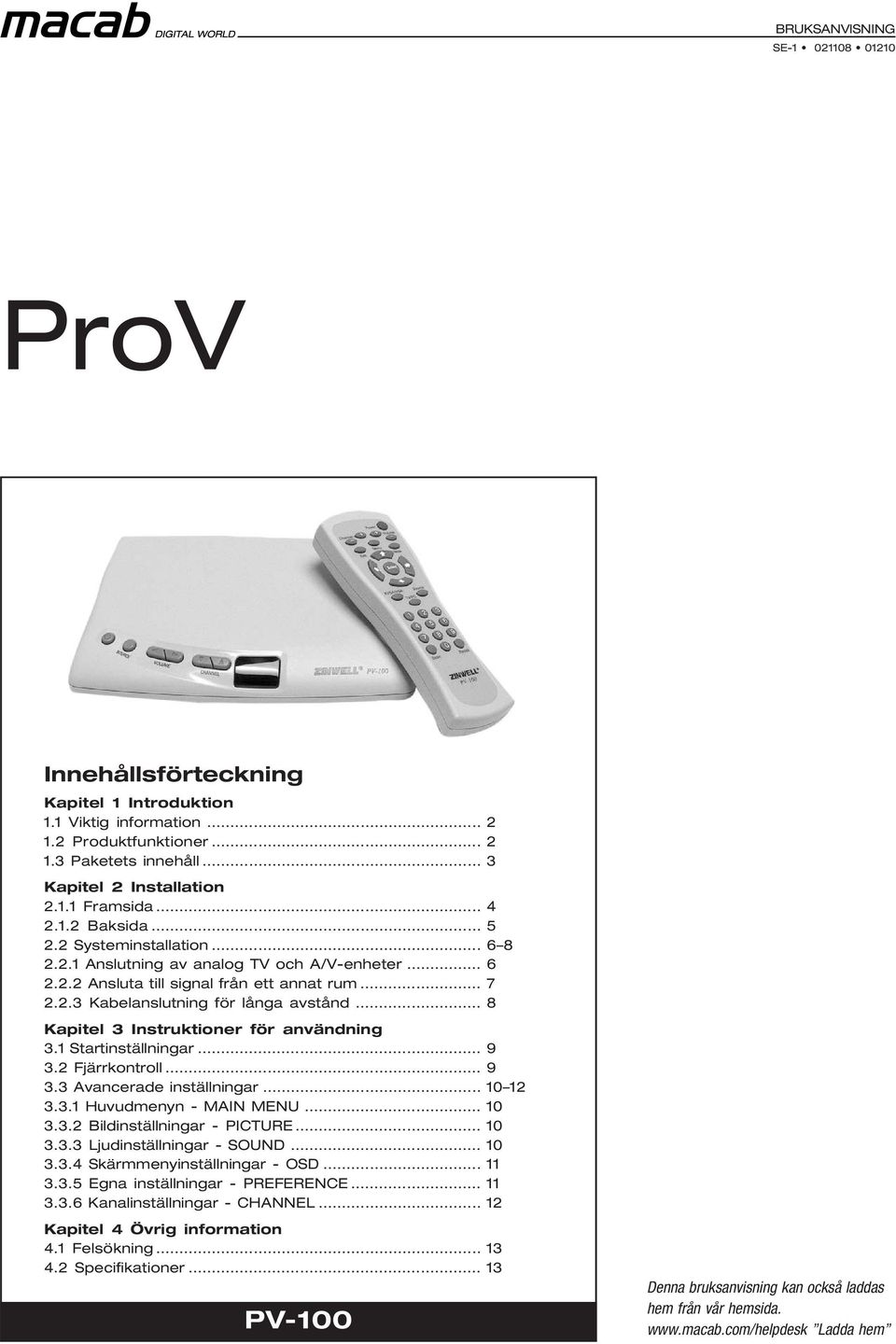

1 SE Innehållsförteckning Kapitel 1 Introduktion 1.1 Viktig information Produktfunktioner Paketets innehåll... 3 Kapitel 2 Installation Framsida Baksida Systeminstallation Anslutning av analog TV och A/V-enheter Ansluta till signal från ett annat rum Kabelanslutning för långa avstånd... 8 Kapitel 3 Instruktioner för användning 3.1 Startinställningar Fjärrkontroll Avancerade inställningar Huvudmenyn - MAIN MENU Bildinställningar - PICTURE Ljudinställningar - SOUND Skärmmenyinställningar - OSD Egna inställningar - PREFERENCE Kanalinställningar - CHANNEL Kapitel 4 Övrig information 4.1 Felsökning Specifikationer PV-100 Denna bruksanvisning kan också laddas hem från vår hemsida. Ladda hem Progressiv TV/VIDEO-konverterare

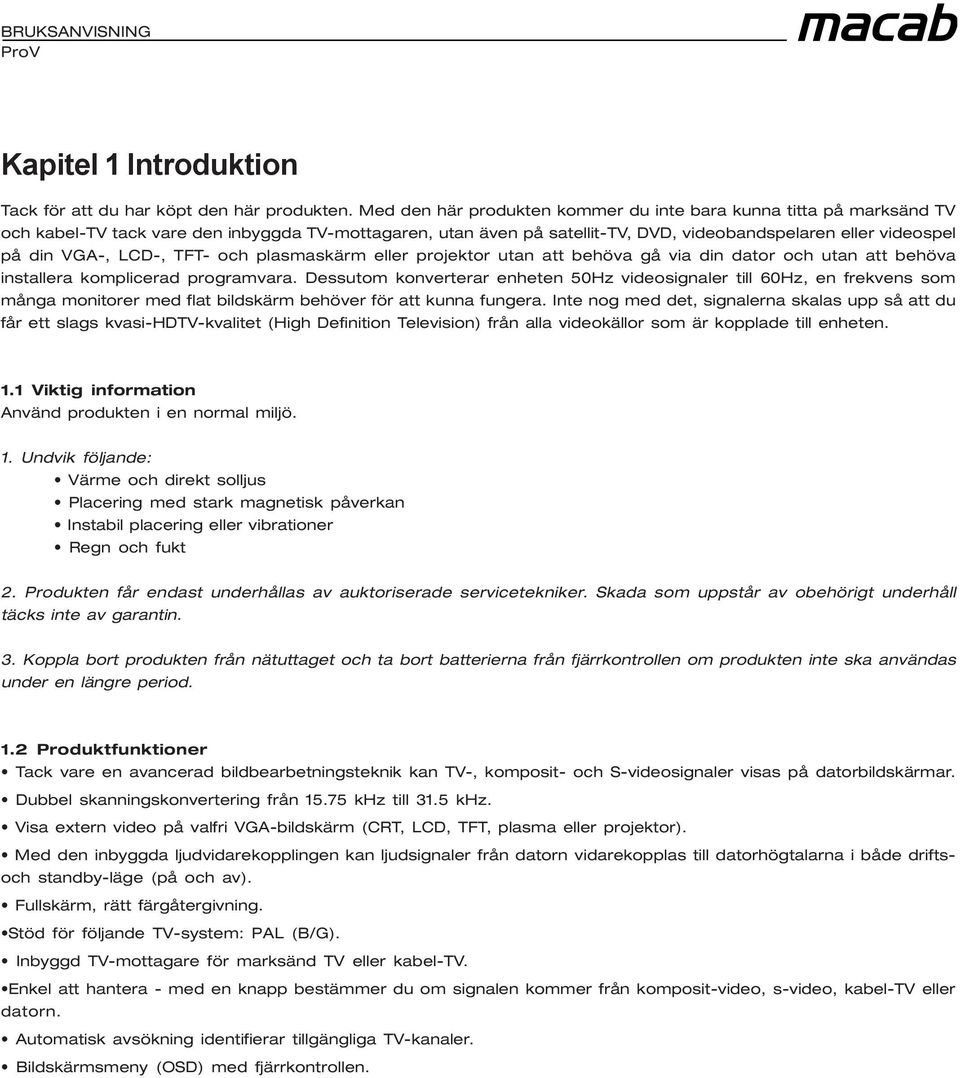

2 Kapitel 1 Introduktion Tack för att du har köpt den här produkten. Med den här produkten kommer du inte bara kunna titta på marksänd TV och kabel-tv tack vare den inbyggda TV-mottagaren, utan även på satellit-tv, DVD, videobandspelaren eller videospel på din VGA-, LCD-, TFT- och plasmaskärm eller projektor utan att behöva gå via din dator och utan att behöva installera komplicerad programvara. Dessutom konverterar enheten 50Hz videosignaler till 60Hz, en frekvens som många monitorer med flat bildskärm behöver för att kunna fungera. Inte nog med det, signalerna skalas upp så att du får ett slags kvasi-hdtv-kvalitet (High Definition Television) från alla videokällor som är kopplade till enheten. 1.1 Viktig information Använd produkten i en normal miljö. 1. Undvik följande: Värme och direkt solljus Placering med stark magnetisk påverkan Instabil placering eller vibrationer Regn och fukt 2. Produkten får endast underhållas av auktoriserade servicetekniker. Skada som uppstår av obehörigt underhåll täcks inte av garantin. 3. Koppla bort produkten från nätuttaget och ta bort batterierna från fjärrkontrollen om produkten inte ska användas under en längre period. 1.2 Produktfunktioner Tack vare en avancerad bildbearbetningsteknik kan TV-, komposit- och S-videosignaler visas på datorbildskärmar. Dubbel skanningskonvertering från khz till 31.5 khz. Visa extern video på valfri VGA-bildskärm (CRT, LCD, TFT, plasma eller projektor). Med den inbyggda ljudvidarekopplingen kan ljudsignaler från datorn vidarekopplas till datorhögtalarna i både driftsoch standby-läge (på och av). Fullskärm, rätt färgåtergivning. Stöd för följande TV-system: PAL (B/G). Inbyggd TV-mottagare för marksänd TV eller kabel-tv. Enkel att hantera - med en knapp bestämmer du om signalen kommer från komposit-video, s-video, kabel-tv eller datorn. Automatisk avsökning identifierar tillgängliga TV-kanaler. Bildskärmsmeny (OSD) med fjärrkontrollen.

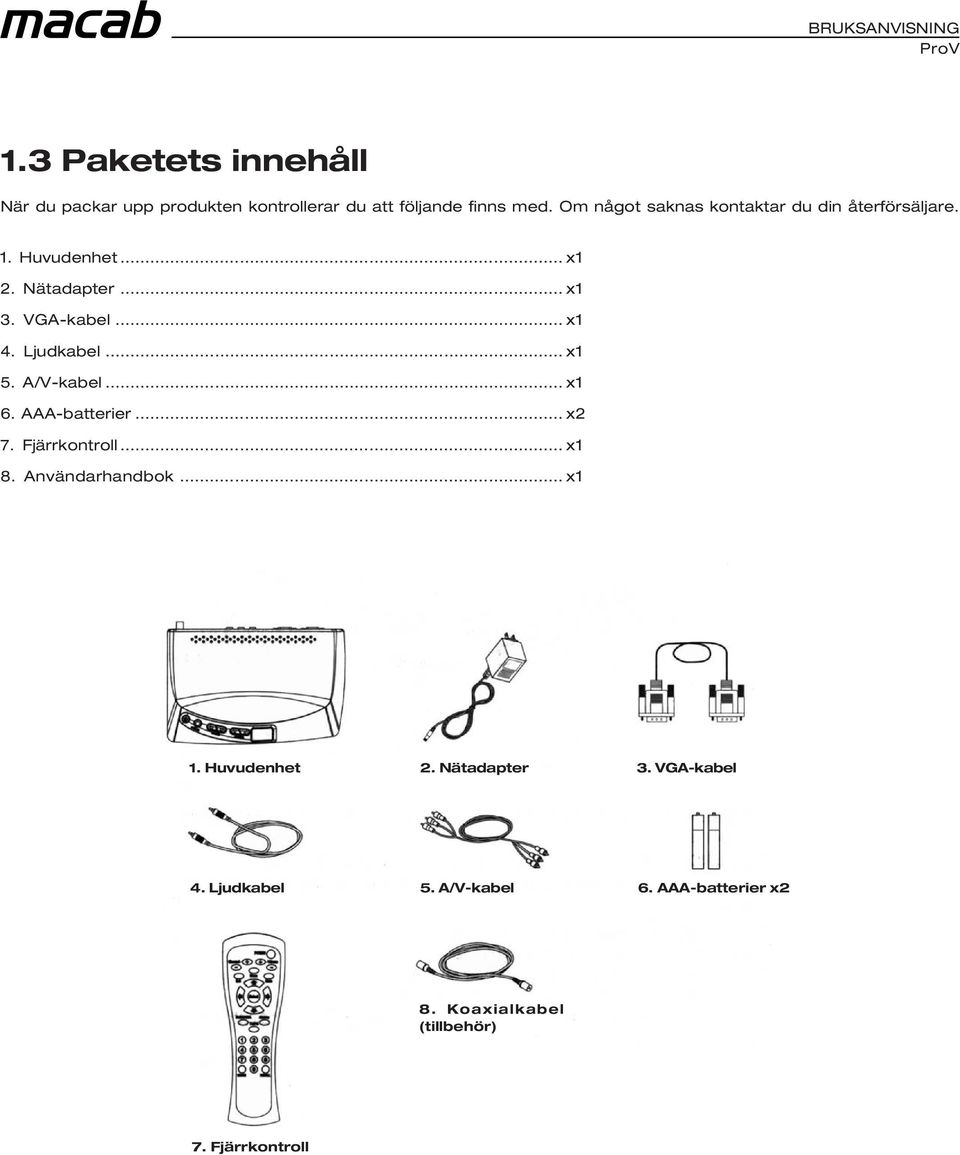

3 1.3 Paketets innehåll När du packar upp produkten kontrollerar du att följande finns med. Om något saknas kontaktar du din återförsäljare. 1. Huvudenhet... x1 2. Nätadapter... x1 3. VGA-kabel... x1 4. Ljudkabel... x1 5. A/V-kabel... x1 6. AAA-batterier... x2 7. Fjärrkontroll... x1 8. Användarhandbok... x1 1. Huvudenhet 2. Nätadapter 3. VGA-kabel 4. Ljudkabel 5. A/V-kabel 6. AAA-batterier x2 8. Koaxialkabel (tillbehör) 7. Fjärrkontroll

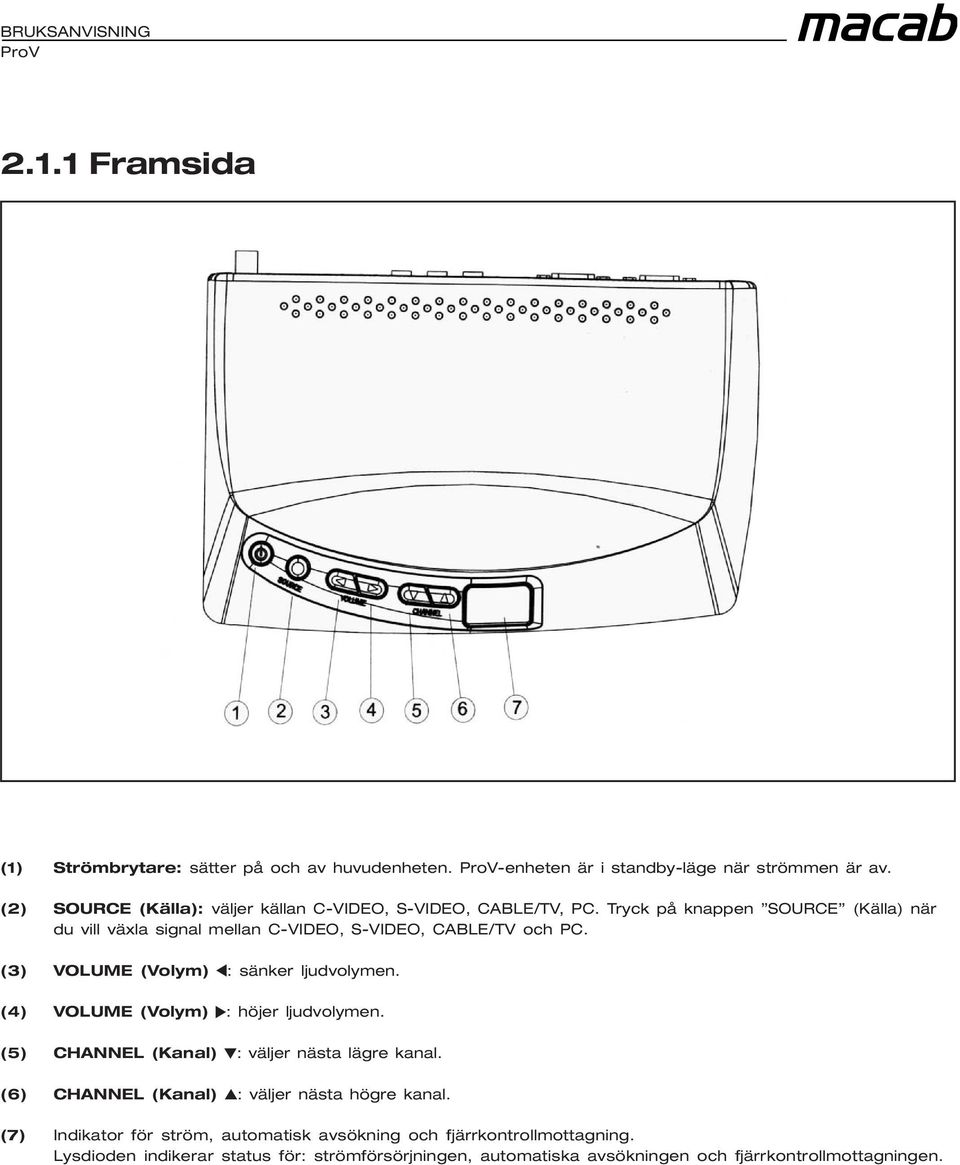

4 2.1.1 Framsida (1) Strömbrytare: sätter på och av huvudenheten. -enheten är i standby-läge när strömmen är av. (2) SOURCE (Källa): väljer källan C-VIDEO, S-VIDEO, CABLE/TV, PC. Tryck på knappen SOURCE (Källa) när du vill växla signal mellan C-VIDEO, S-VIDEO, CABLE/TV och PC. (3) VOLUME (Volym) : sänker ljudvolymen. (4) VOLUME (Volym) : höjer ljudvolymen. (5) CHANNEL (Kanal) : väljer nästa lägre kanal. (6) CHANNEL (Kanal) : väljer nästa högre kanal. (7) Indikator för ström, automatisk avsökning och fjärrkontrollmottagning. Lysdioden indikerar status för: strömförsörjningen, automatiska avsökningen och fjärrkontrollmottagningen.

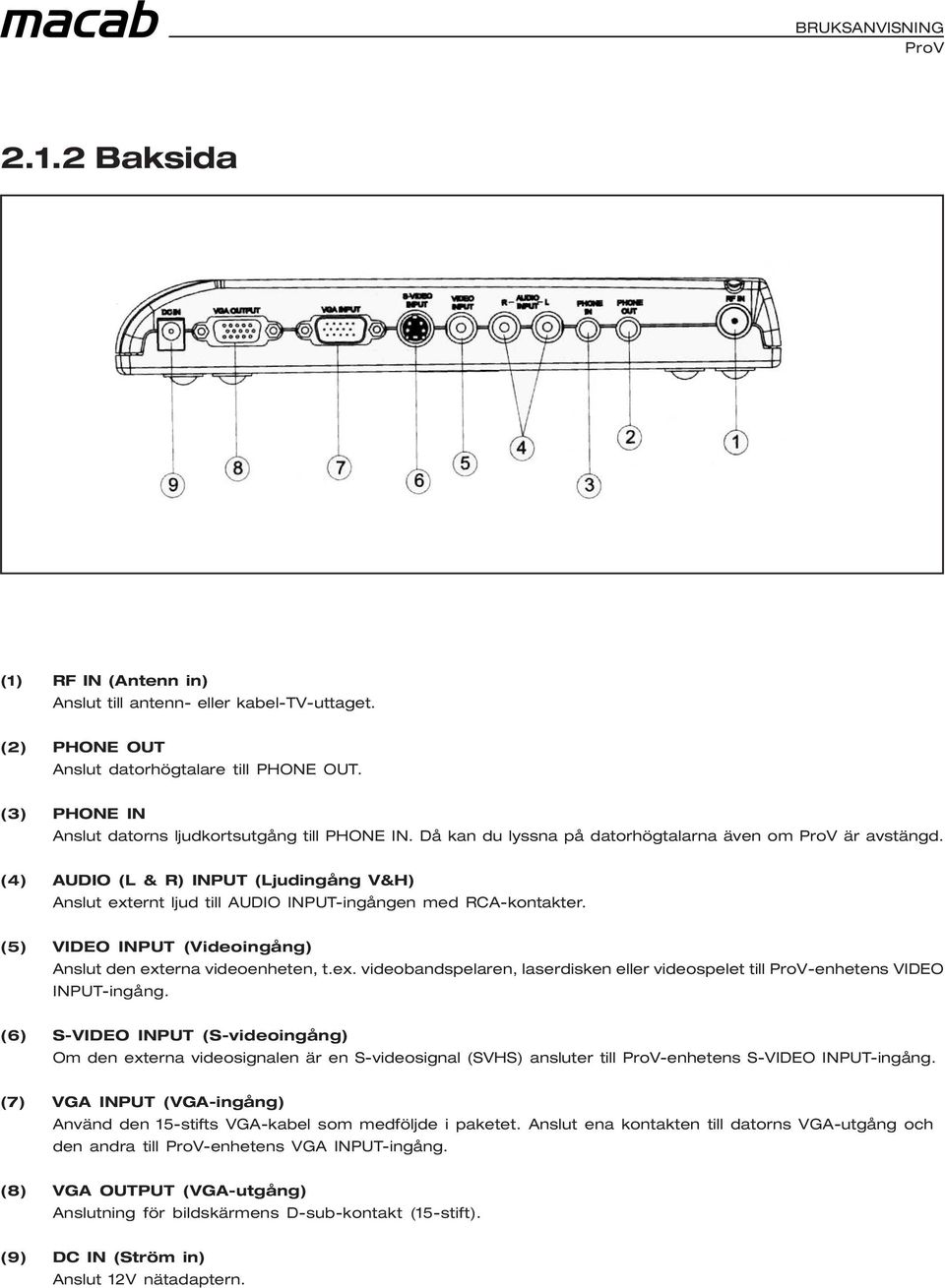

5 2.1.2 Baksida (1) RF IN (Antenn in) Anslut till antenn- eller kabel-tv-uttaget. (2) PHONE OUT Anslut datorhögtalare till PHONE OUT. (3) PHONE IN Anslut datorns ljudkortsutgång till PHONE IN. Då kan du lyssna på datorhögtalarna även om är avstängd. (4) AUDIO (L & R) INPUT (Ljudingång V&H) Anslut externt ljud till AUDIO INPUT-ingången med RCA-kontakter. (5) VIDEO INPUT (Videoingång) Anslut den externa videoenheten, t.ex. videobandspelaren, laserdisken eller videospelet till -enhetens VIDEO INPUT-ingång. (6) S-VIDEO INPUT (S-videoingång) Om den externa videosignalen är en S-videosignal (SVHS) ansluter till -enhetens S-VIDEO INPUT-ingång. (7) VGA INPUT (VGA-ingång) Använd den 15-stifts VGA-kabel som medföljde i paketet. Anslut ena kontakten till datorns VGA-utgång och den andra till -enhetens VGA INPUT-ingång. (8) VGA OUTPUT (VGA-utgång) Anslutning för bildskärmens D-sub-kontakt (15-stift). (9) DC IN (Ström in) Anslut 12V nätadaptern.

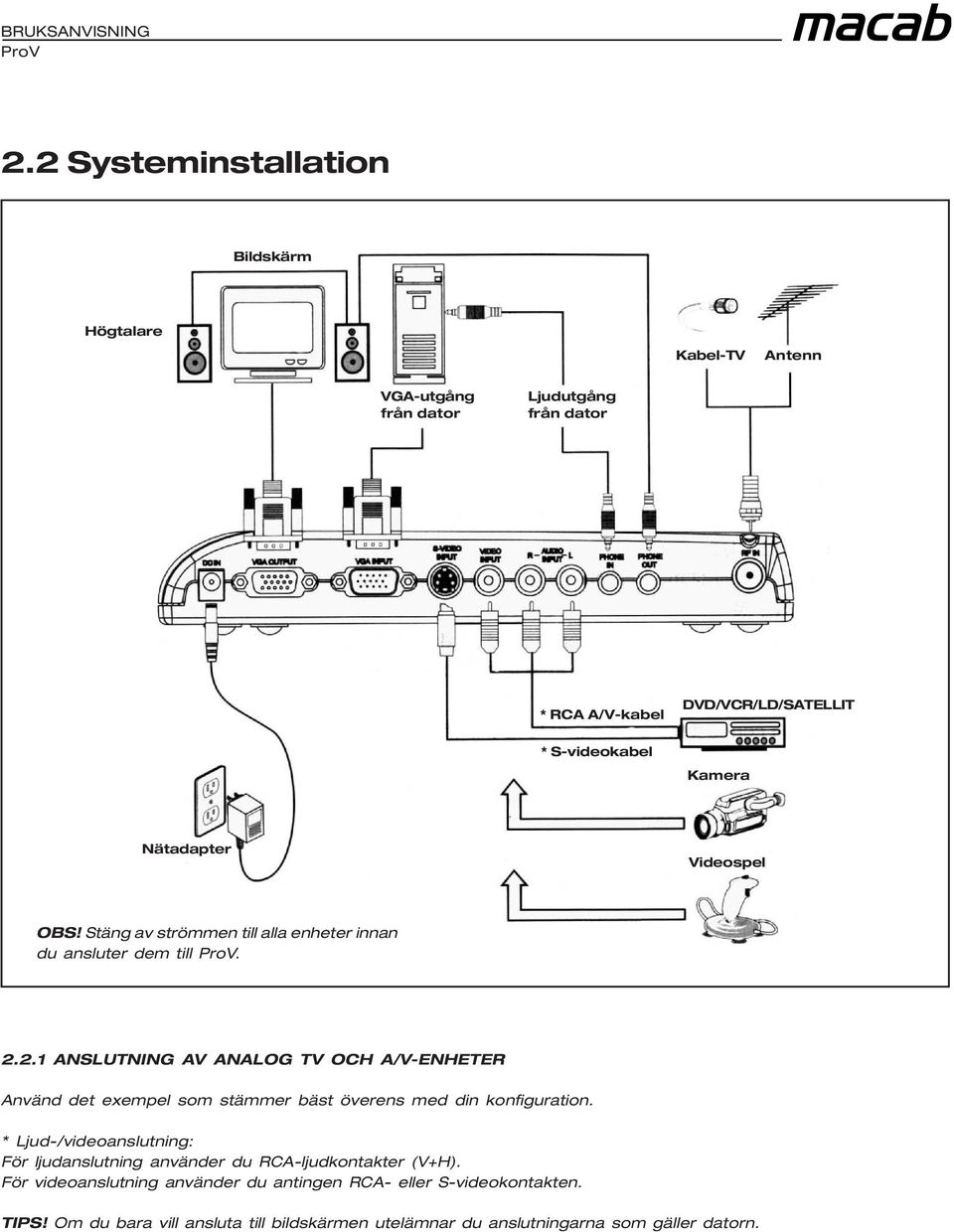

6 2.2 Systeminstallation Bildskärm Högtalare Kabel-TV Antenn VGA-utgång från dator Ljudutgång från dator * RCA A/V-kabel DVD/VCR/LD/SATELLIT * S-videokabel Kamera Nätadapter Videospel OBS! Stäng av strömmen till alla enheter innan du ansluter dem till ANSLUTNING AV ANALOG TV OCH A/V-ENHETER Använd det exempel som stämmer bäst överens med din konfiguration. * Ljud-/videoanslutning: För ljudanslutning använder du RCA-ljudkontakter (V+H). För videoanslutning använder du antingen RCA- eller S-videokontakten. TIPS! Om du bara vill ansluta till bildskärmen utelämnar du anslutningarna som gäller datorn.

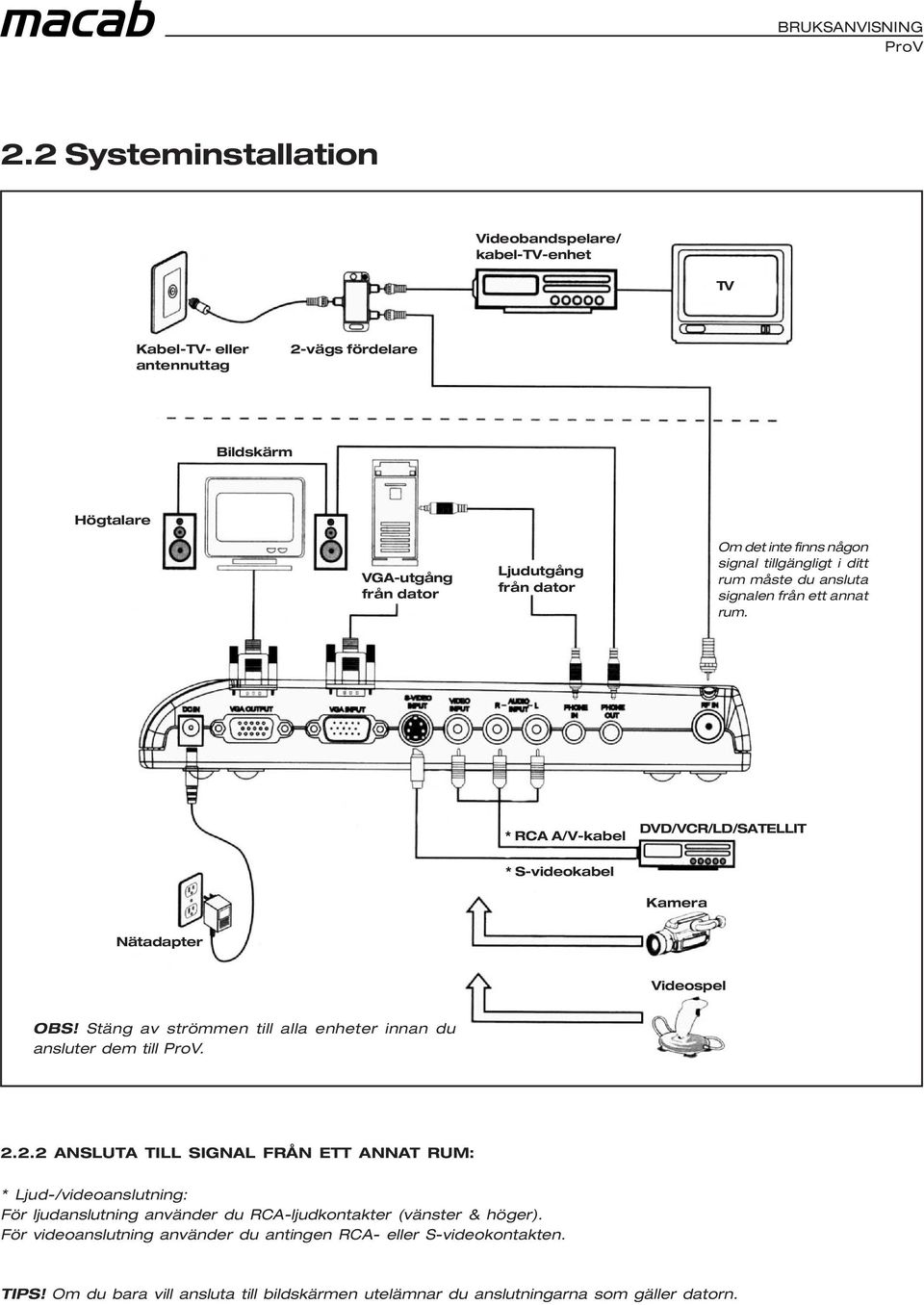

7 2.2 Systeminstallation Videobandspelare/ kabel-tv-enhet TV Kabel-TV- eller antennuttag 2-vägs fördelare Bildskärm Högtalare VGA-utgång från dator Ljudutgång från dator Om det inte finns någon signal tillgängligt i ditt rum måste du ansluta signalen från ett annat rum. * RCA A/V-kabel DVD/VCR/LD/SATELLIT * S-videokabel Kamera Nätadapter Videospel OBS! Stäng av strömmen till alla enheter innan du ansluter dem till ANSLUTA TILL SIGNAL FRÅN ETT ANNAT RUM: * Ljud-/videoanslutning: För ljudanslutning använder du RCA-ljudkontakter (vänster & höger). För videoanslutning använder du antingen RCA- eller S-videokontakten. TIPS! Om du bara vill ansluta till bildskärmen utelämnar du anslutningarna som gäller datorn.

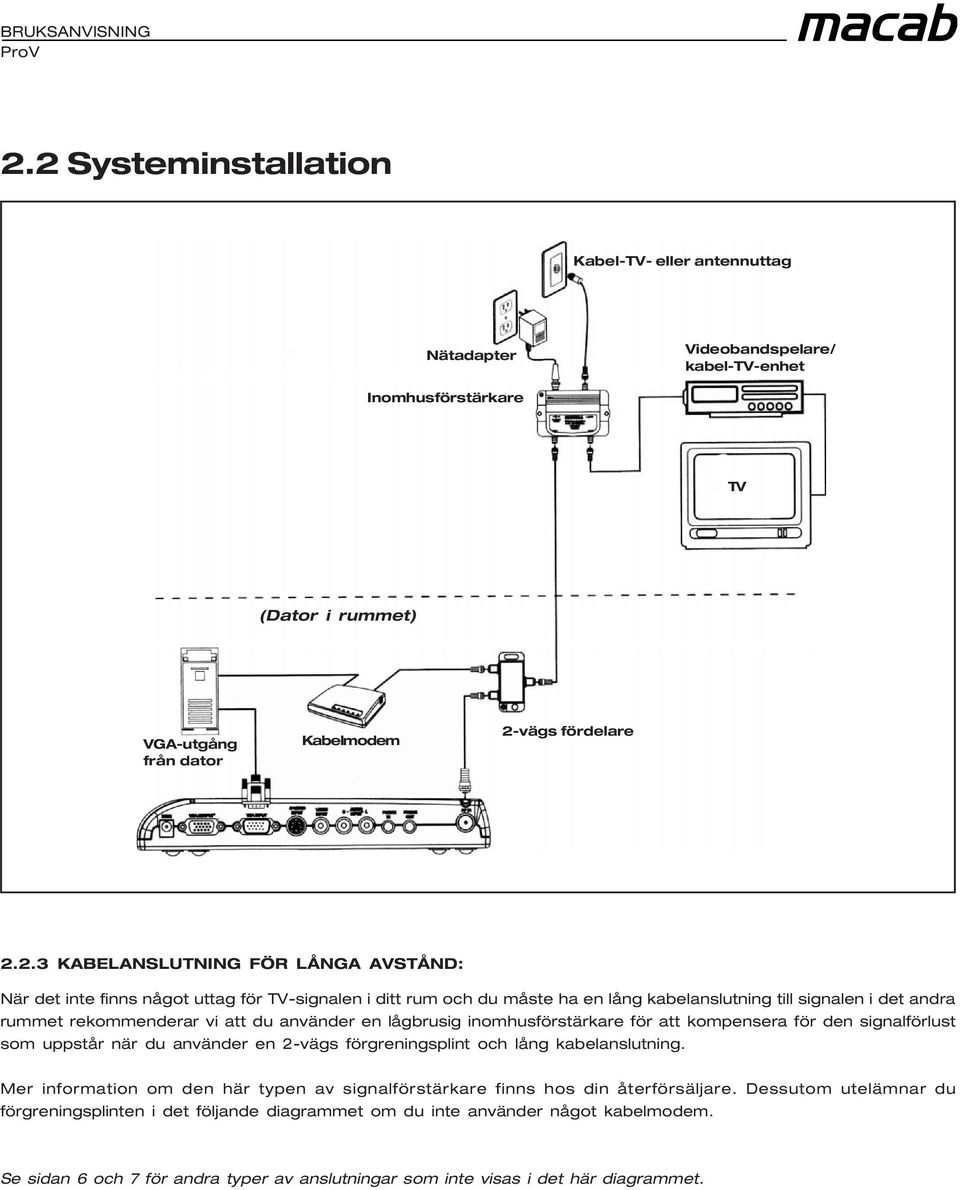

8 2.2 Systeminstallation Kabel-TV- eller antennuttag Nätadapter Videobandspelare/ kabel-tv-enhet Inomhusförstärkare TV (Dator i rummet) VGA-utgång från dator Kabelmodem 2-vägs fördelare KABELANSLUTNING FÖR LÅNGA AVSTÅND: När det inte finns något uttag för TV-signalen i ditt rum och du måste ha en lång kabelanslutning till signalen i det andra rummet rekommenderar vi att du använder en lågbrusig inomhusförstärkare för att kompensera för den signalförlust som uppstår när du använder en 2-vägs förgreningsplint och lång kabelanslutning. Mer information om den här typen av signalförstärkare finns hos din återförsäljare. Dessutom utelämnar du förgreningsplinten i det följande diagrammet om du inte använder något kabelmodem. Se sidan 6 och 7 för andra typer av anslutningar som inte visas i det här diagrammet.

9 3.1 Startinställningar 3.2 Fjärrkontroll När du är klar med anslutningarna till använder du fjärrkontrollen eftersom alla funktionsinställningarna görs med den. Använd de följande anvisningarna för fjärrkontrollen och gör systeminställningarna. Steg: 1. Installera 2 AAA-batterier i fjärrkontrollen. 2. Sätt på -enheten med powerknappen (POWER). 3. Tryck på knappen SOURCE (Källa) för att välja signalkälla. 4. Tryck på knappen SCAN (Avsökning) för att avsöka och registrera programkanaler. 5. När den automatiska avsökningen är klar trycker du på knapparna eller eller nummertangenterna 0 9 för att välja kanal. CH+ / CH Väljer kanalerna uppåt och nedåt Exit Lämnar det aktuella menyvalet och återgår till den överordnade menyn. Tryck upprepade gånger för att stänga alla menyer. Select Väljer det aktuella markerade menyobjektet XVGA/VGA Väljer upplösningen 1024x768, 800x600 och 640x480 POWER Växlar mellan att sätta på och stänga av enheten VOL+/ VOL Justerar volymen Menu Visar huvudmenyn Mute Sätter på och av ljudet Justerar det aktuella markerade menyvalet eller volymen TV/PC Växlar mellan TVoch datorläge 0-9 Nummertangenter Används för att välja kabel- eller marksänt TVprogram SCAN Avsöker programkanalerna automatiskt och sparar dessa Tryck på tangenterna för att markera önskat menyobjekt eller välja kanaler uppåt och nedåt Source Väljer bildkälla: C-VIDEO (kompositvideo), S- VIDEO, CABLE/TV (kabel-tv/tv), PC (dator) RECALL Visar den senast valda kanalen

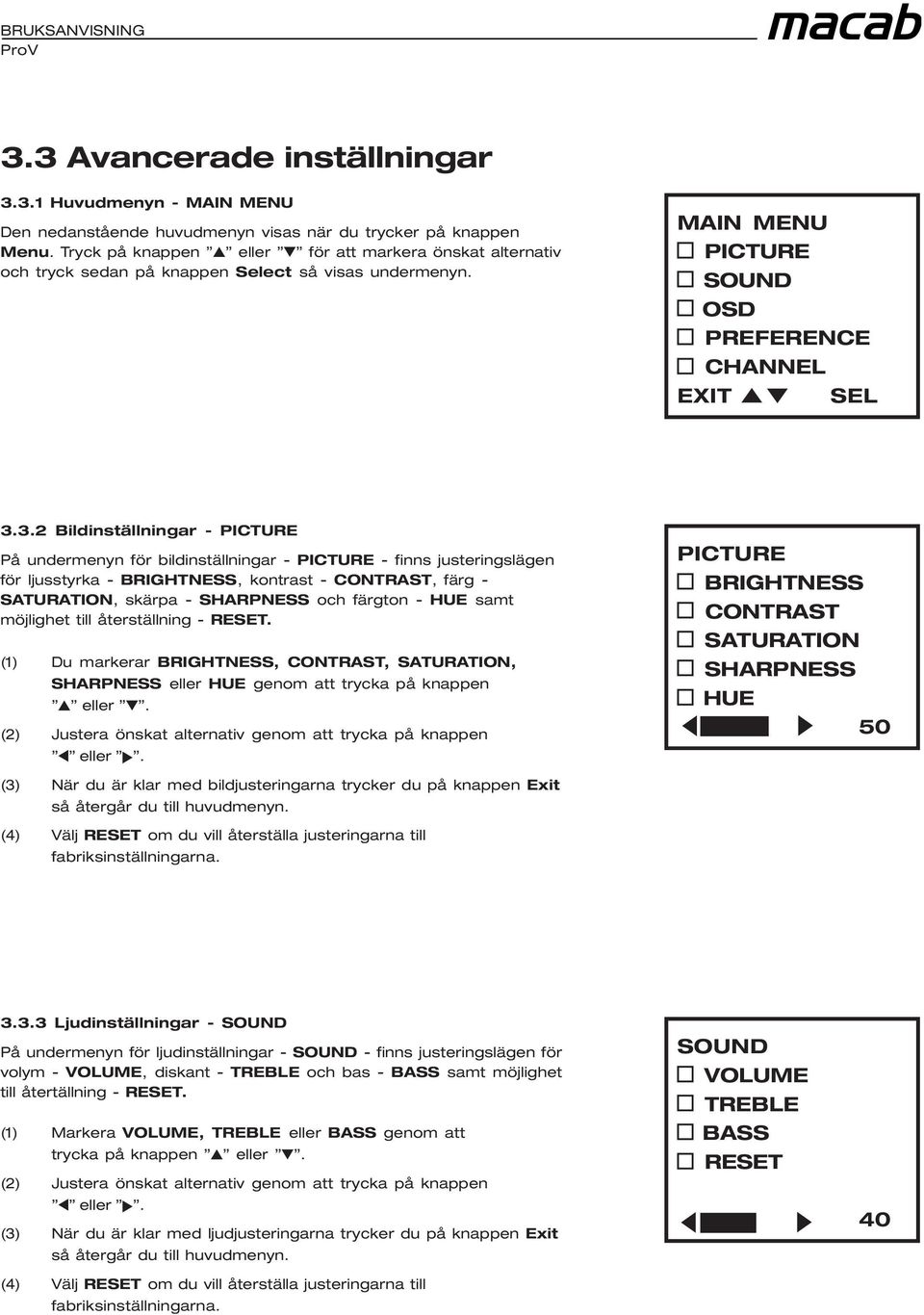

10 3.3 Avancerade inställningar Huvudmenyn - MAIN MENU Den nedanstående huvudmenyn visas när du trycker på knappen Menu. Tryck på knappen eller för att markera önskat alternativ och tryck sedan på knappen Select så visas undermenyn. MAIN MENU PICTURE SOUND OSD PREFERENCE CHANNEL Bildinställningar - PICTURE På undermenyn för bildinställningar - PICTURE - finns justeringslägen för ljusstyrka - BRIGHTNESS, kontrast - CONTRAST, färg - SATURATION, skärpa - SHARPNESS och färgton - HUE samt möjlighet till återställning - RESET. (1) Du markerar BRIGHTNESS, CONTRAST, SATURATION, SHARPNESS eller HUE genom att trycka på knappen eller. (2) Justera önskat alternativ genom att trycka på knappen eller. PICTURE BRIGHTNESS CONTRAST SATURATION SHARPNESS HUE 50 (3) När du är klar med bildjusteringarna trycker du på knappen Exit så återgår du till huvudmenyn. (4) Välj RESET om du vill återställa justeringarna till fabriksinställningarna Ljudinställningar - SOUND På undermenyn för ljudinställningar - SOUND - finns justeringslägen för volym - VOLUME, diskant - TREBLE och bas - BASS samt möjlighet till återtällning - RESET. (1) Markera VOLUME, TREBLE eller BASS genom att trycka på knappen eller. (2) Justera önskat alternativ genom att trycka på knappen eller. (3) När du är klar med ljudjusteringarna trycker du på knappen Exit så återgår du till huvudmenyn. (4) Välj RESET om du vill återställa justeringarna till fabriksinställningarna. SOUND VOLUME TREBLE BASS RESET 40

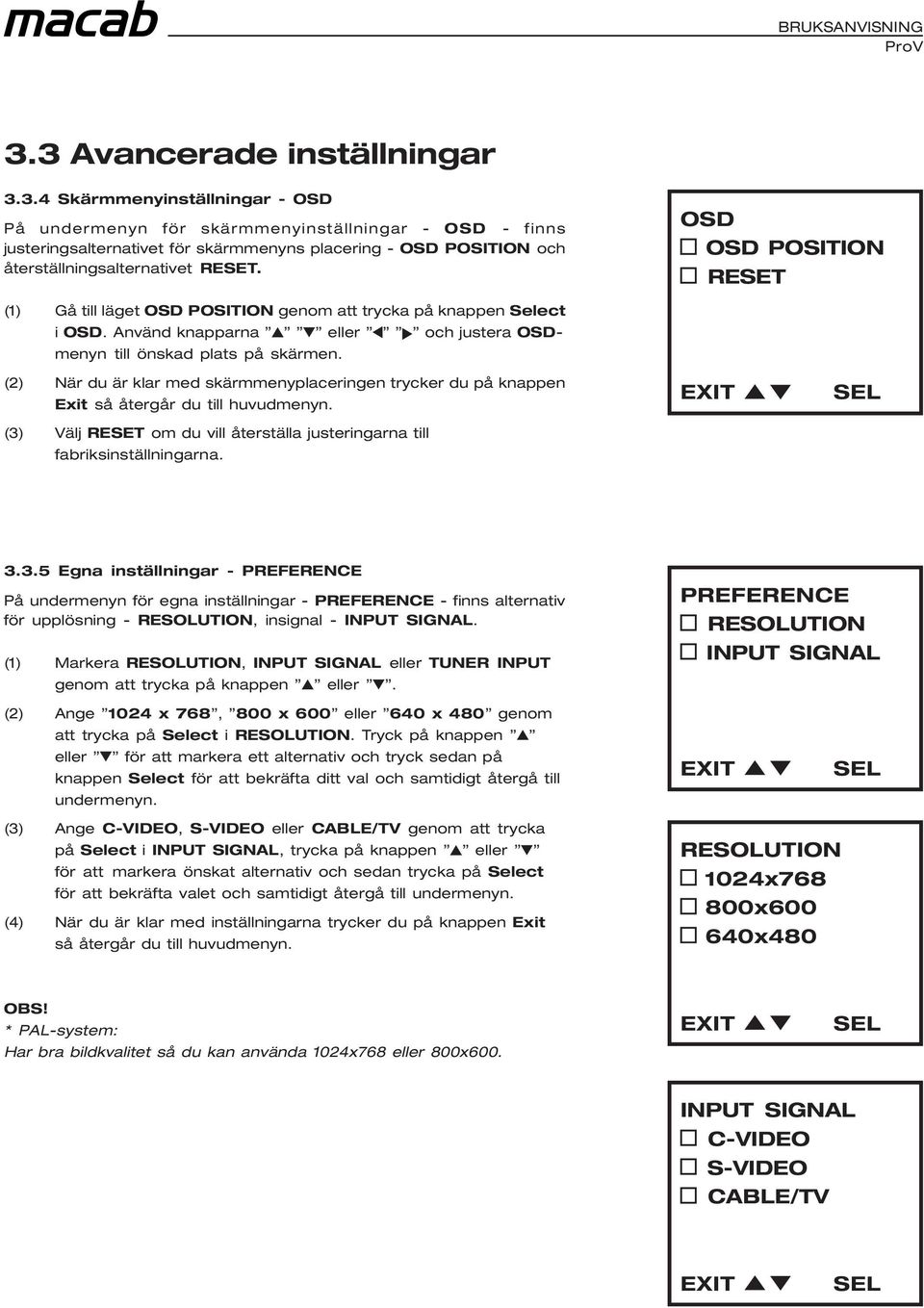

11 3.3 Avancerade inställningar Skärmmenyinställningar - OSD På undermenyn för skärmmenyinställningar - OSD - finns justeringsalternativet för skärmmenyns placering - OSD POSITION och återställningsalternativet RESET. OSD OSD POSITION RESET (1) Gå till läget OSD POSITION genom att trycka på knappen Select i OSD. Använd knapparna eller och justera OSDmenyn till önskad plats på skärmen. (2) När du är klar med skärmmenyplaceringen trycker du på knappen Exit så återgår du till huvudmenyn. (3) Välj RESET om du vill återställa justeringarna till fabriksinställningarna Egna inställningar - PREFERENCE På undermenyn för egna inställningar - PREFERENCE - finns alternativ för upplösning - RESOLUTION, insignal - INPUT SIGNAL. (1) Markera RESOLUTION, INPUT SIGNAL eller TUNER INPUT genom att trycka på knappen eller. PREFERENCE RESOLUTION INPUT SIGNAL (2) Ange 1024 x 768, 800 x 600 eller 640 x 480 genom att trycka på Select i RESOLUTION. Tryck på knappen eller för att markera ett alternativ och tryck sedan på knappen Select för att bekräfta ditt val och samtidigt återgå till undermenyn. (3) Ange C-VIDEO, S-VIDEO eller CABLE/TV genom att trycka på Select i INPUT SIGNAL, trycka på knappen eller för att markera önskat alternativ och sedan trycka på Select för att bekräfta valet och samtidigt återgå till undermenyn. (4) När du är klar med inställningarna trycker du på knappen Exit så återgår du till huvudmenyn. RESOLUTION 1024x x x480 OBS! * PAL-system: Har bra bildkvalitet så du kan använda 1024x768 eller 800x600. INPUT SIGNAL C-VIDEO S-VIDEO CABLE/TV

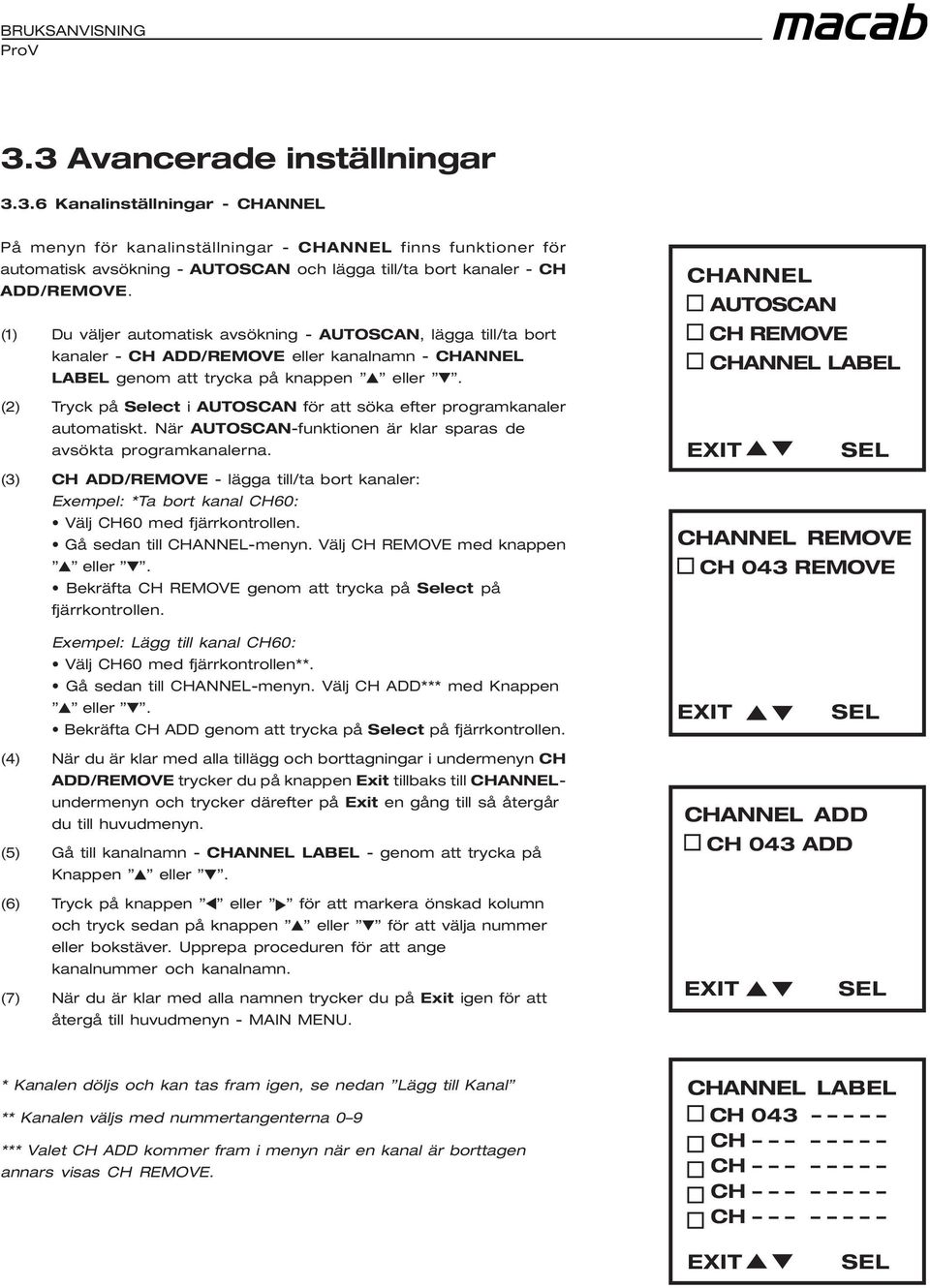

12 3.3 Avancerade inställningar Kanalinställningar - CHANNEL På menyn för kanalinställningar - CHANNEL finns funktioner för automatisk avsökning - AUTOSCAN och lägga till/ta bort kanaler - CH ADD/REMOVE. (1) Du väljer automatisk avsökning - AUTOSCAN, lägga till/ta bort kanaler - CH ADD/REMOVE eller kanalnamn - CHANNEL LABEL genom att trycka på knappen eller. (2) Tryck på Select i AUTOSCAN för att söka efter programkanaler automatiskt. När AUTOSCAN-funktionen är klar sparas de avsökta programkanalerna. (3) CH ADD/REMOVE - lägga till/ta bort kanaler: Exempel: *Ta bort kanal CH60: Välj CH60 med fjärrkontrollen. Gå sedan till CHANNEL-menyn. Välj CH REMOVE med knappen eller. Bekräfta CH REMOVE genom att trycka på Select på fjärrkontrollen. CHANNEL AUTOSCAN CH REMOVE CHANNEL LABEL CHANNEL REMOVE CH 043 REMOVE Exempel: Lägg till kanal CH60: Välj CH60 med fjärrkontrollen**. Gå sedan till CHANNEL-menyn. Välj CH ADD*** med Knappen eller. Bekräfta CH ADD genom att trycka på Select på fjärrkontrollen. (4) När du är klar med alla tillägg och borttagningar i undermenyn CH ADD/REMOVE trycker du på knappen Exit tillbaks till CHANNELundermenyn och trycker därefter på Exit en gång till så återgår du till huvudmenyn. (5) Gå till kanalnamn - CHANNEL LABEL - genom att trycka på Knappen eller. CHANNEL ADD CH 043 ADD (6) Tryck på knappen eller för att markera önskad kolumn och tryck sedan på knappen eller för att välja nummer eller bokstäver. Upprepa proceduren för att ange kanalnummer och kanalnamn. (7) När du är klar med alla namnen trycker du på Exit igen för att återgå till huvudmenyn - MAIN MENU. * Kanalen döljs och kan tas fram igen, se nedan Lägg till Kanal ** Kanalen väljs med nummertangenterna 0 9 *** Valet CH ADD kommer fram i menyn när en kanal är borttagen annars visas CH REMOVE. CHANNEL LABEL CH 043 CH CH CH CH

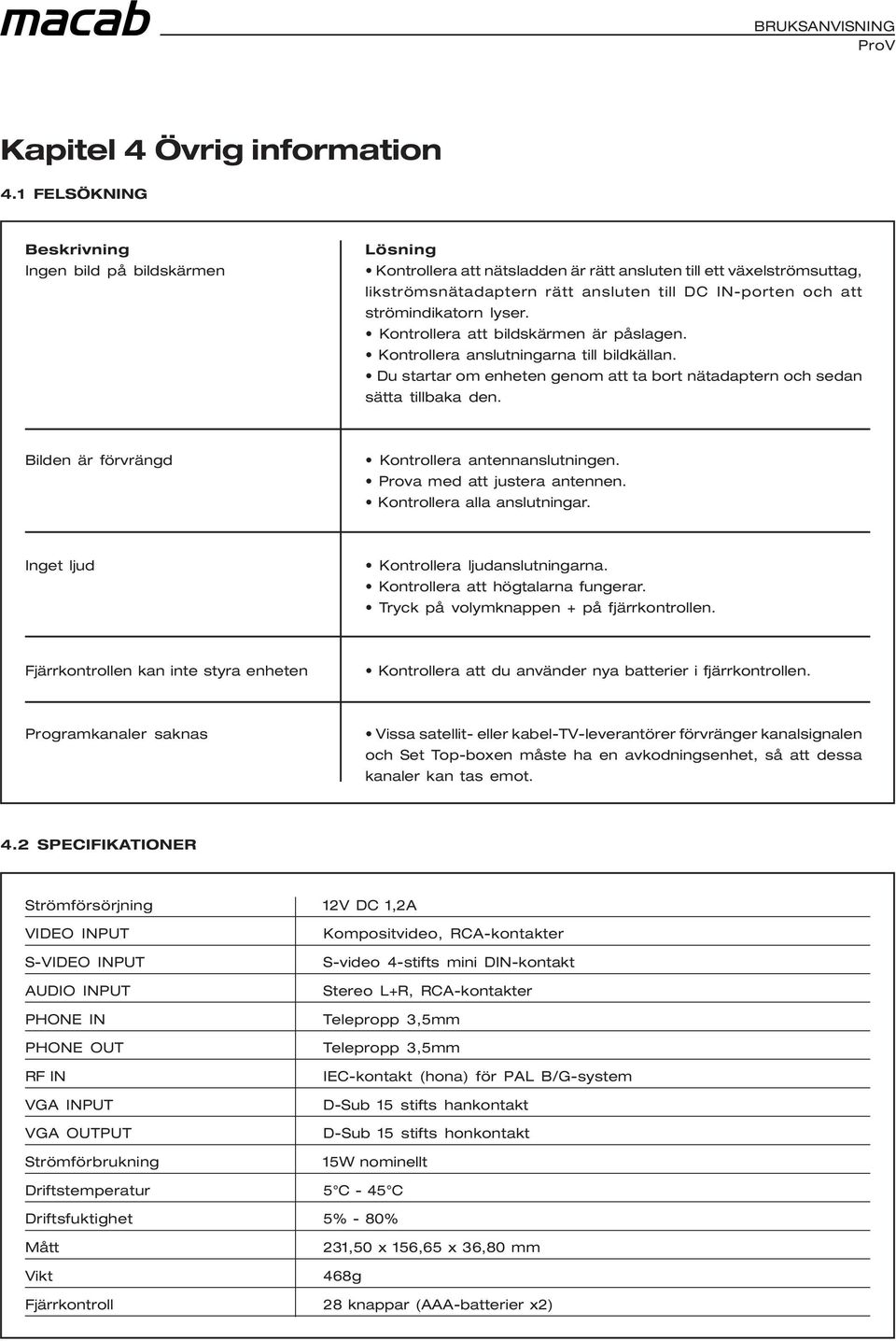

13 Kapitel 4 Övrig information 4.1 FELSÖKNING Beskrivning Ingen bild på bildskärmen Lösning Kontrollera att nätsladden är rätt ansluten till ett växelströmsuttag, likströmsnätadaptern rätt ansluten till DC IN-porten och att strömindikatorn lyser. Kontrollera att bildskärmen är påslagen. Kontrollera anslutningarna till bildkällan. Du startar om enheten genom att ta bort nätadaptern och sedan sätta tillbaka den. Bilden är förvrängd Kontrollera antennanslutningen. Prova med att justera antennen. Kontrollera alla anslutningar. Inget ljud Kontrollera ljudanslutningarna. Kontrollera att högtalarna fungerar. Tryck på volymknappen + på fjärrkontrollen. Fjärrkontrollen kan inte styra enheten Kontrollera att du använder nya batterier i fjärrkontrollen. Programkanaler saknas Vissa satellit- eller kabel-tv-leverantörer förvränger kanalsignalen och Set Top-boxen måste ha en avkodningsenhet, så att dessa kanaler kan tas emot. 4.2 SPECIFIKATIONER Strömförsörjning 12V DC 1,2A VIDEO INPUT S-VIDEO INPUT AUDIO INPUT PHONE IN PHONE OUT RF IN VGA INPUT VGA OUTPUT Strömförbrukning Kompositvideo, RCA-kontakter S-video 4-stifts mini DIN-kontakt Stereo L+R, RCA-kontakter Telepropp 3,5mm Telepropp 3,5mm IEC-kontakt (hona) för PAL B/G-system D-Sub 15 stifts hankontakt D-Sub 15 stifts honkontakt 15W nominellt Driftstemperatur 5 C - 45 C Driftsfuktighet 5% - 80% Mått Vikt 231,50 x 156,65 x 36,80 mm 468g Fjärrkontroll 28 knappar (AAA-batterier x2)

14 Macab AB (publ) vannhögsgatan 7, trelleborg. tel: fax: e -post: info@macab.se Prod.nr:
