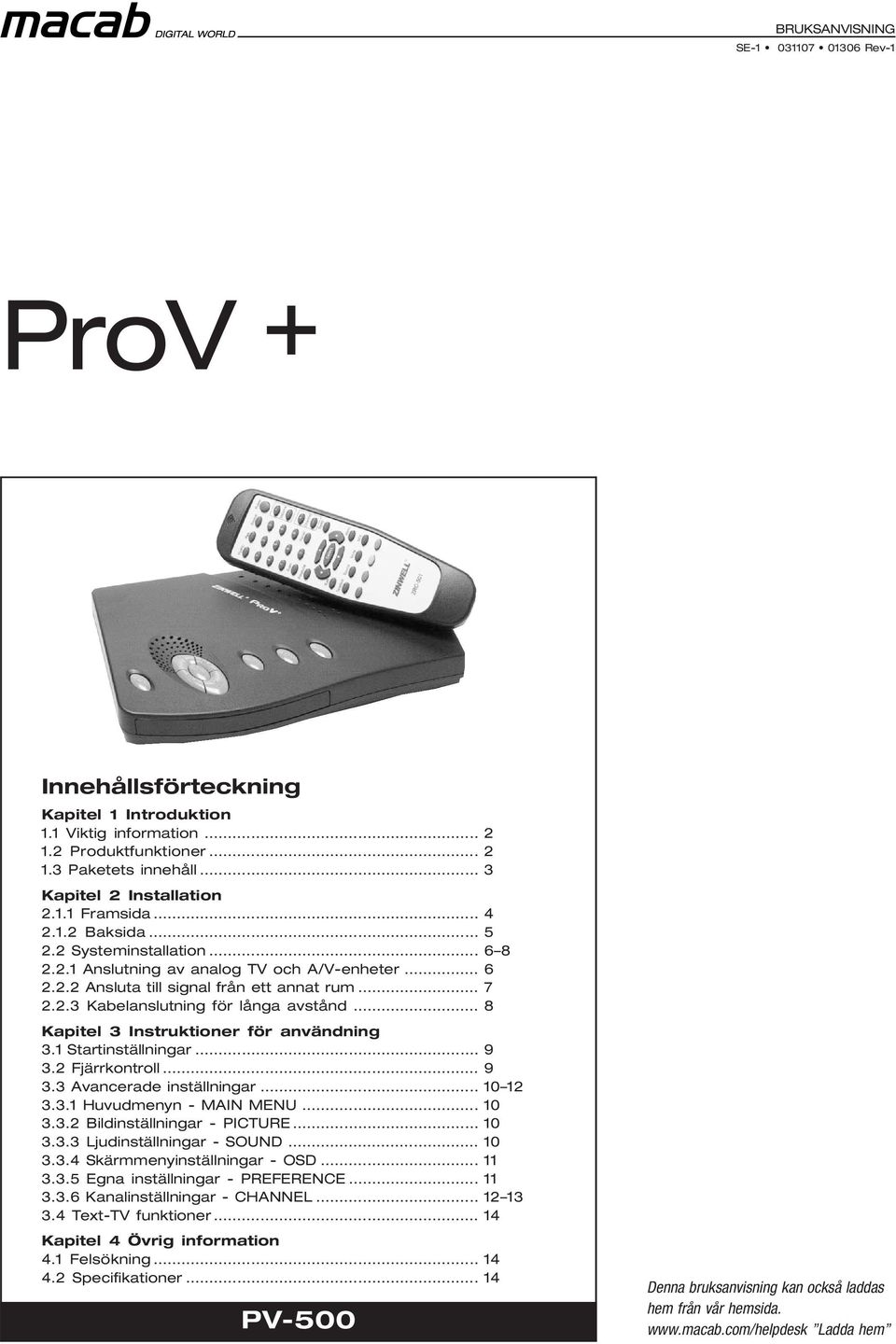

1 SE Rev-1 Innehållsförteckning Kapitel 1 Introduktion 1.1 Viktig information Produktfunktioner Paketets innehåll... 3 Kapitel 2 Installation Framsida Baksida Systeminstallation Anslutning av analog TV och A/V-enheter Ansluta till signal från ett annat rum Kabelanslutning för långa avstånd... 8 Kapitel 3 Instruktioner för användning 3.1 Startinställningar Fjärrkontroll Avancerade inställningar Huvudmenyn - MAIN MENU Bildinställningar - PICTURE Ljudinställningar - SOUND Skärmmenyinställningar - OSD Egna inställningar - PREFERENCE Kanalinställningar - CHANNEL Text-TV funktioner Kapitel 4 Övrig information 4.1 Felsökning Specifikationer PV-500 Denna bruksanvisning kan också laddas hem från vår hemsida. Ladda hem Progressiv TV/VIDEO-konverterare

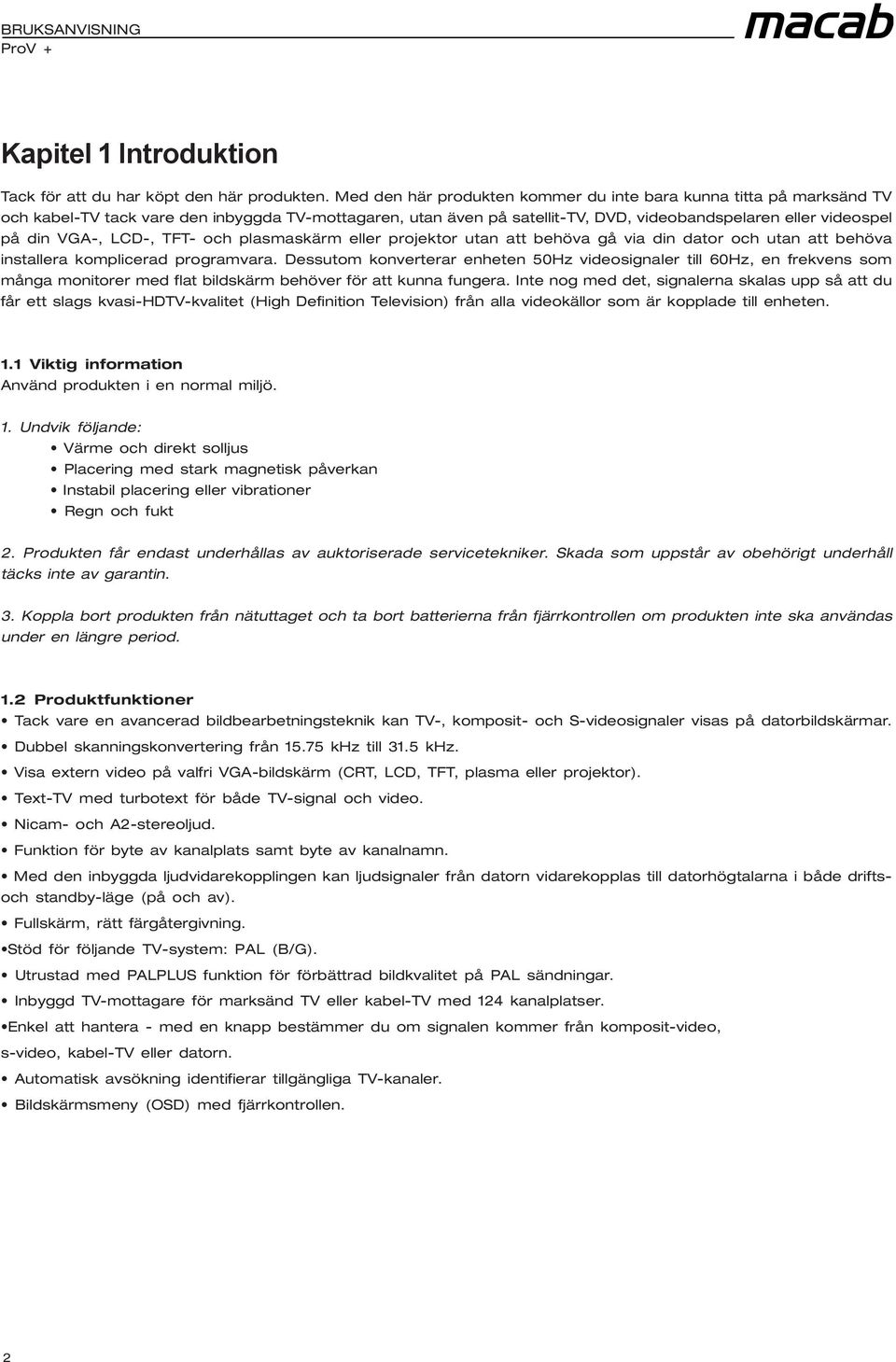

2 Kapitel 1 Introduktion Tack för att du har köpt den här produkten. Med den här produkten kommer du inte bara kunna titta på marksänd TV och kabel-tv tack vare den inbyggda TV-mottagaren, utan även på satellit-tv, DVD, videobandspelaren eller videospel på din VGA-, LCD-, TFT- och plasmaskärm eller projektor utan att behöva gå via din dator och utan att behöva installera komplicerad programvara. Dessutom konverterar enheten 50Hz videosignaler till 60Hz, en frekvens som många monitorer med flat bildskärm behöver för att kunna fungera. Inte nog med det, signalerna skalas upp så att du får ett slags kvasi-hdtv-kvalitet (High Definition Television) från alla videokällor som är kopplade till enheten. 1.1 Viktig information Använd produkten i en normal miljö. 1. Undvik följande: Värme och direkt solljus Placering med stark magnetisk påverkan Instabil placering eller vibrationer Regn och fukt 2. Produkten får endast underhållas av auktoriserade servicetekniker. Skada som uppstår av obehörigt underhåll täcks inte av garantin. 3. Koppla bort produkten från nätuttaget och ta bort batterierna från fjärrkontrollen om produkten inte ska användas under en längre period. 1.2 Produktfunktioner Tack vare en avancerad bildbearbetningsteknik kan TV-, komposit- och S-videosignaler visas på datorbildskärmar. Dubbel skanningskonvertering från khz till 31.5 khz. Visa extern video på valfri VGA-bildskärm (CRT, LCD, TFT, plasma eller projektor). Text-TV med turbotext för både TV-signal och video. Nicam- och A2-stereoljud. Funktion för byte av kanalplats samt byte av kanalnamn. Med den inbyggda ljudvidarekopplingen kan ljudsignaler från datorn vidarekopplas till datorhögtalarna i både driftsoch standby-läge (på och av). Fullskärm, rätt färgåtergivning. Stöd för följande TV-system: PAL (B/G). Utrustad med PALPLUS funktion för förbättrad bildkvalitet på PAL sändningar. Inbyggd TV-mottagare för marksänd TV eller kabel-tv med 124 kanalplatser. Enkel att hantera - med en knapp bestämmer du om signalen kommer från komposit-video, s-video, kabel-tv eller datorn. Automatisk avsökning identifierar tillgängliga TV-kanaler. Bildskärmsmeny (OSD) med fjärrkontrollen. 2

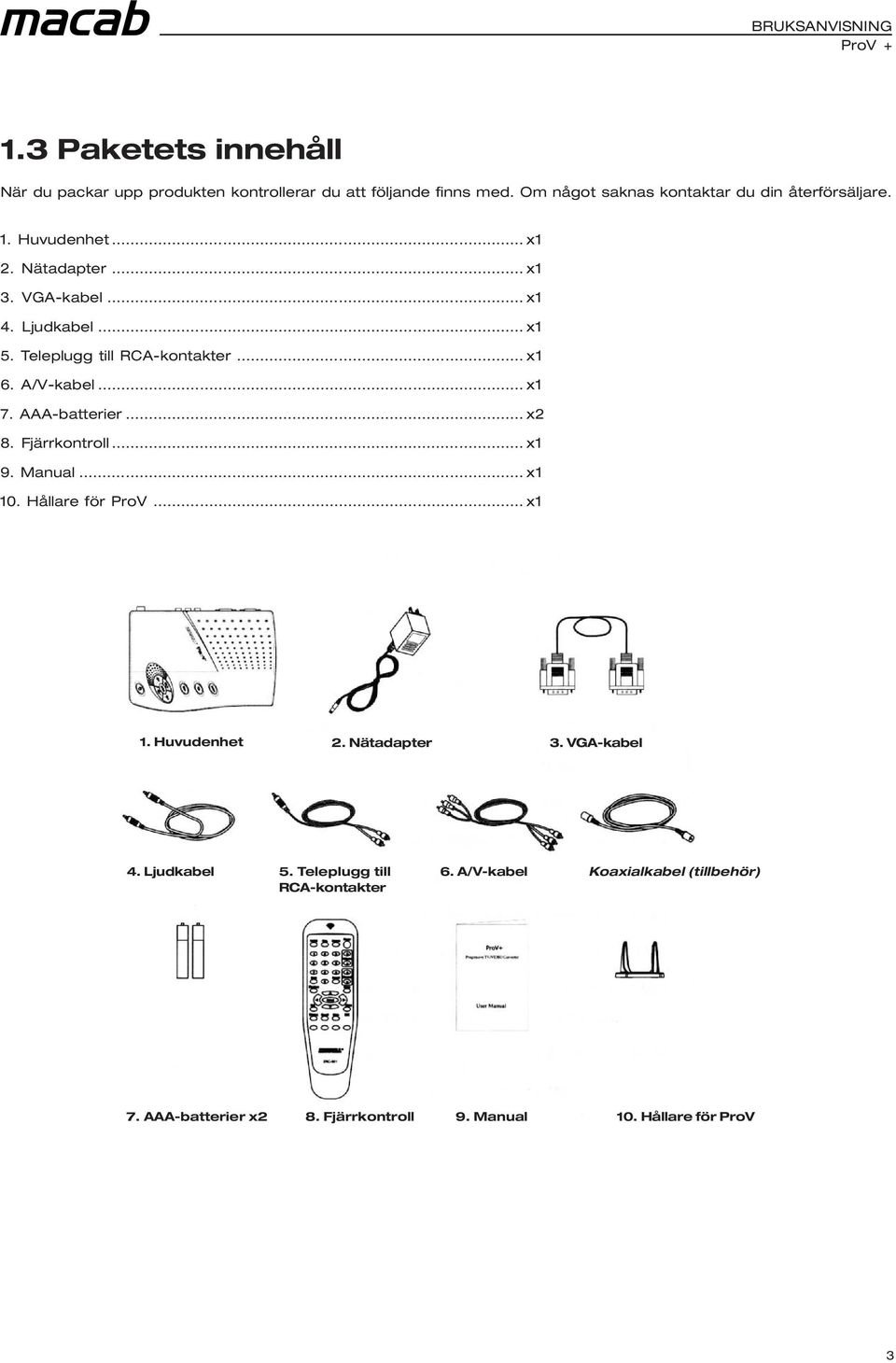

3 1.3 Paketets innehåll När du packar upp produkten kontrollerar du att följande finns med. Om något saknas kontaktar du din återförsäljare. 1. Huvudenhet... x1 2. Nätadapter... x1 3. VGA-kabel... x1 4. Ljudkabel... x1 5. Teleplugg till RCA-kontakter... x1 6. A/V-kabel... x1 7. AAA-batterier... x2 8. Fjärrkontroll... x1 9. Manual... x1 10. Hållare för ProV... x1 1. Huvudenhet 2. Nätadapter 3. VGA-kabel 4. Ljudkabel 5. Teleplugg till 6. A/V-kabel RCA-kontakter Koaxialkabel (tillbehör) 7. AAA-batterier x2 8. Fjärrkontroll 9. Manual 10. Hållare för ProV 3

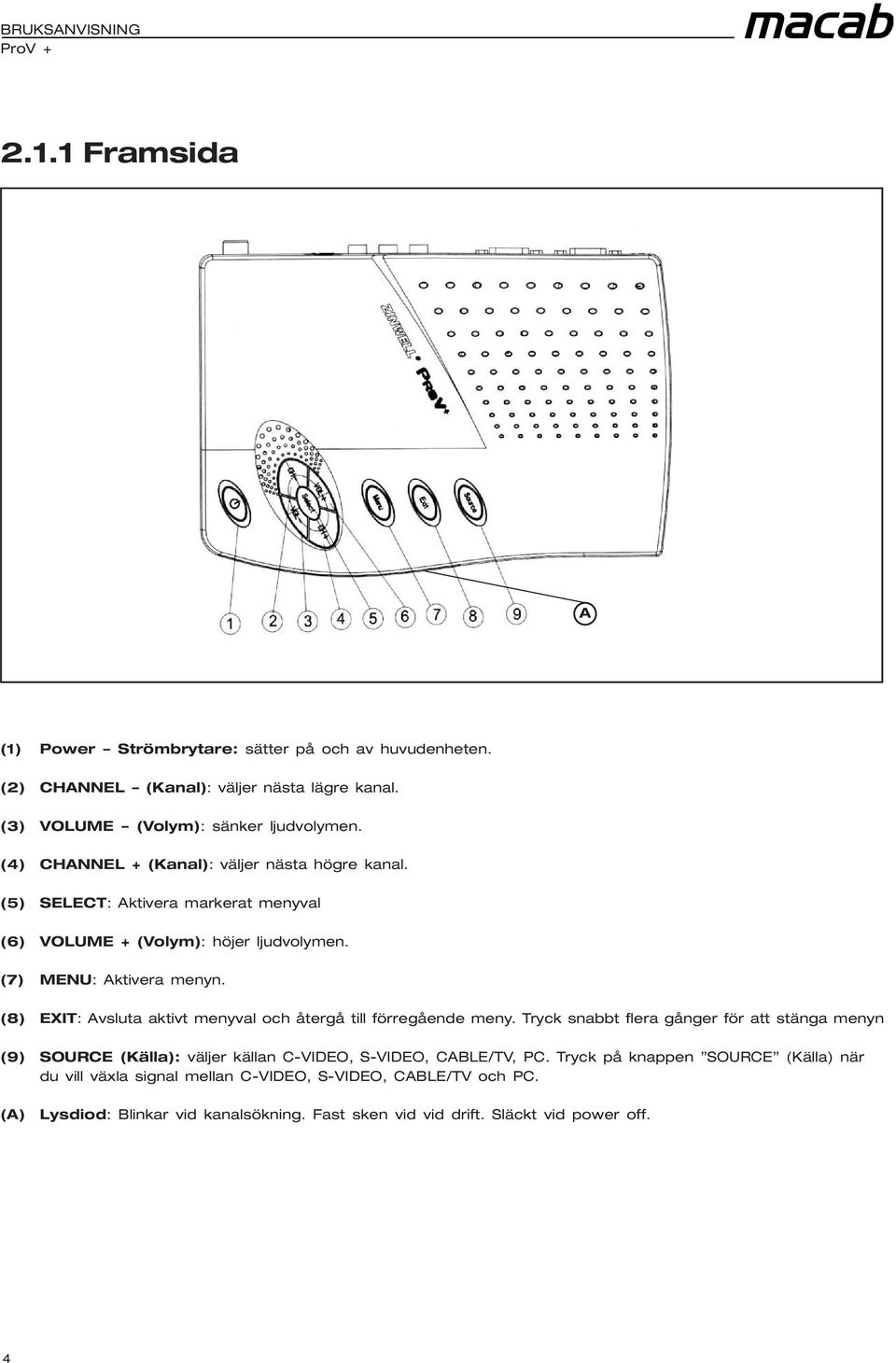

4 2.1.1 Framsida A (1) Power Strömbrytare: sätter på och av huvudenheten. (2) CHANNEL (Kanal): väljer nästa lägre kanal. (3) VOLUME (Volym): sänker ljudvolymen. (4) CHANNEL + (Kanal): väljer nästa högre kanal. (5) ECT: Aktivera markerat menyval (6) VOLUME + (Volym): höjer ljudvolymen. (7) MENU: Aktivera menyn. (8) : Avsluta aktivt menyval och återgå till förregående meny. Tryck snabbt flera gånger för att stänga menyn (9) SOURCE (Källa): väljer källan C-VIDEO, S-VIDEO, CABLE/TV, PC. Tryck på knappen SOURCE (Källa) när du vill växla signal mellan C-VIDEO, S-VIDEO, CABLE/TV och PC. (A) Lysdiod: Blinkar vid kanalsökning. Fast sken vid vid drift. Släckt vid power off. 4

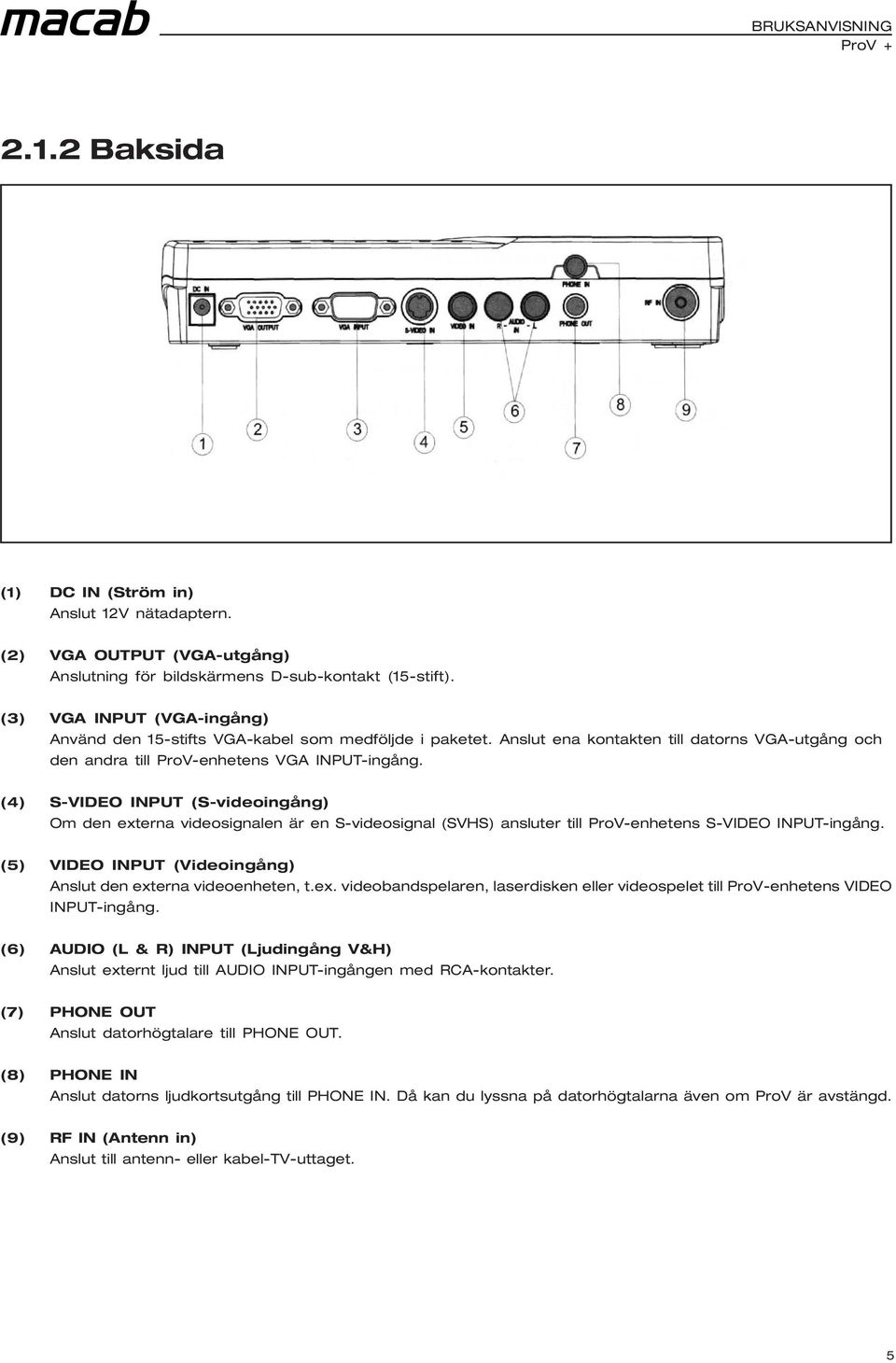

5 2.1.2 Baksida (1) DC IN (Ström in) Anslut 12V nätadaptern. (2) VGA OUTPUT (VGA-utgång) Anslutning för bildskärmens D-sub-kontakt (15-stift). (3) VGA INPUT (VGA-ingång) Använd den 15-stifts VGA-kabel som medföljde i paketet. Anslut ena kontakten till datorns VGA-utgång och den andra till ProV-enhetens VGA INPUT-ingång. (4) S-VIDEO INPUT (S-videoingång) Om den externa videosignalen är en S-videosignal (SVHS) ansluter till ProV-enhetens S-VIDEO INPUT-ingång. (5) VIDEO INPUT (Videoingång) Anslut den externa videoenheten, t.ex. videobandspelaren, laserdisken eller videospelet till ProV-enhetens VIDEO INPUT-ingång. (6) AUDIO (L & R) INPUT (Ljudingång V&H) Anslut externt ljud till AUDIO INPUT-ingången med RCA-kontakter. (7) PHONE OUT Anslut datorhögtalare till PHONE OUT. (8) PHONE IN Anslut datorns ljudkortsutgång till PHONE IN. Då kan du lyssna på datorhögtalarna även om ProV är avstängd. (9) RF IN (Antenn in) Anslut till antenn- eller kabel-tv-uttaget. 5

6 2.2 Systeminstallation Högtalare Bildskärm VGA-utgång från dator Ljudutgång från dator Kabel-TV Antenn *RCA A/V-kabel DVD/VCR/LD/SATELLIT *S-videokabel Kamera Nätadapter Videospel OBS! Stäng av strömmen till alla enheter innan du ansluter dem till ProV ANSLUTNING AV ANALOG TV OCH A/V-ENHETER Använd det exempel som stämmer bäst överens med din konfiguration. * Ljud-/videoanslutning: För ljudanslutning använder du RCA-ljudkontakter (V+H). För videoanslutning använder du antingen RCA- eller S-videokontakten. TIPS! Om du bara vill ansluta till bildskärmen utelämnar du anslutningarna som gäller datorn. 6

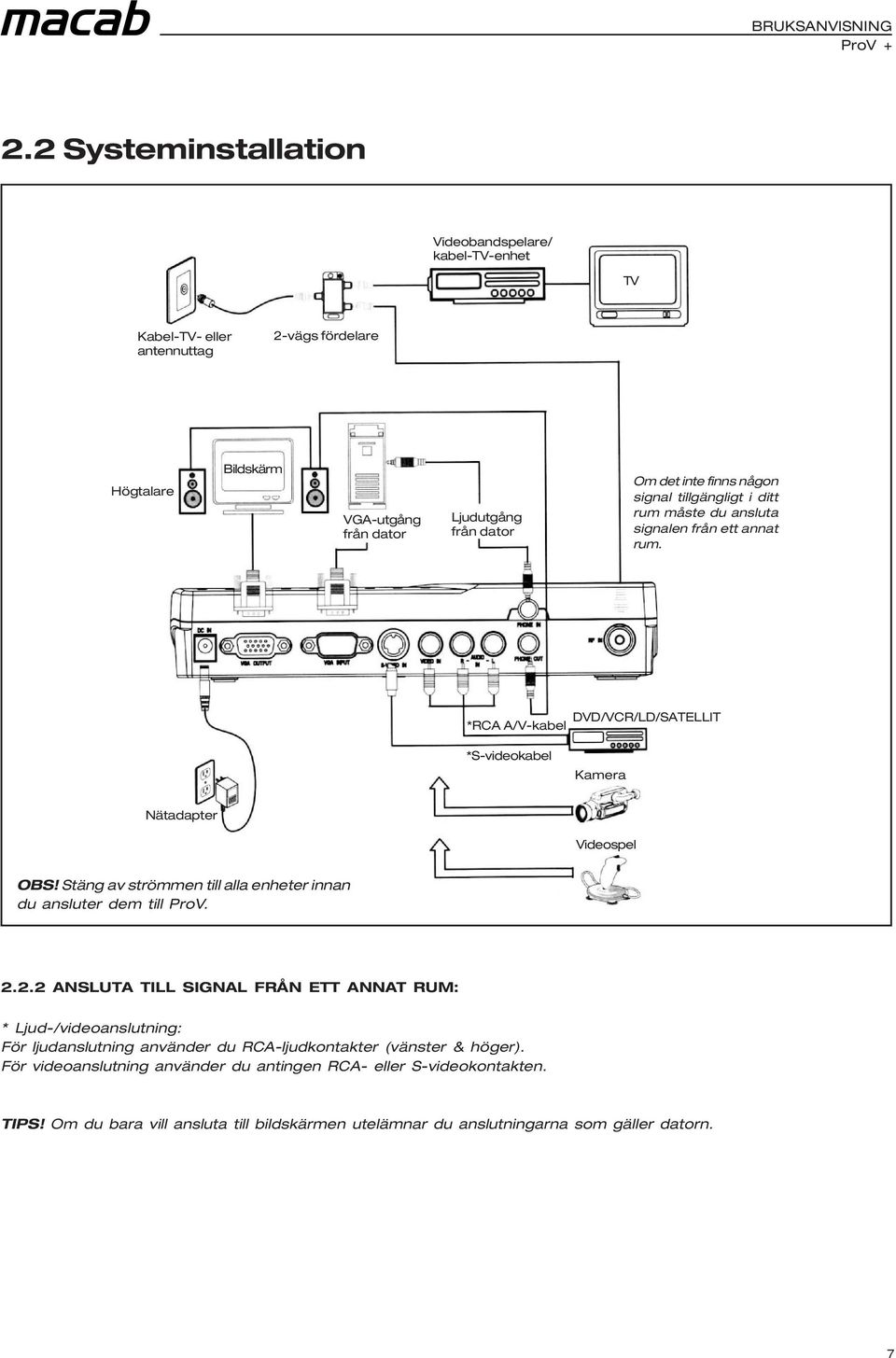

7 2.2 Systeminstallation Videobandspelare/ kabel-tv-enhet TV Kabel-TV- eller antennuttag 2-vägs fördelare Högtalare Bildskärm VGA-utgång från dator Ljudutgång från dator Om det inte finns någon signal tillgängligt i ditt rum måste du ansluta signalen från ett annat rum. DVD/VCR/LD/SATELLIT *RCA A/V-kabel *S-videokabel Kamera Nätadapter Videospel OBS! Stäng av strömmen till alla enheter innan du ansluter dem till ProV ANSLUTA TILL SIGNAL FRÅN ETT ANNAT RUM: * Ljud-/videoanslutning: För ljudanslutning använder du RCA-ljudkontakter (vänster & höger). För videoanslutning använder du antingen RCA- eller S-videokontakten. TIPS! Om du bara vill ansluta till bildskärmen utelämnar du anslutningarna som gäller datorn. 7

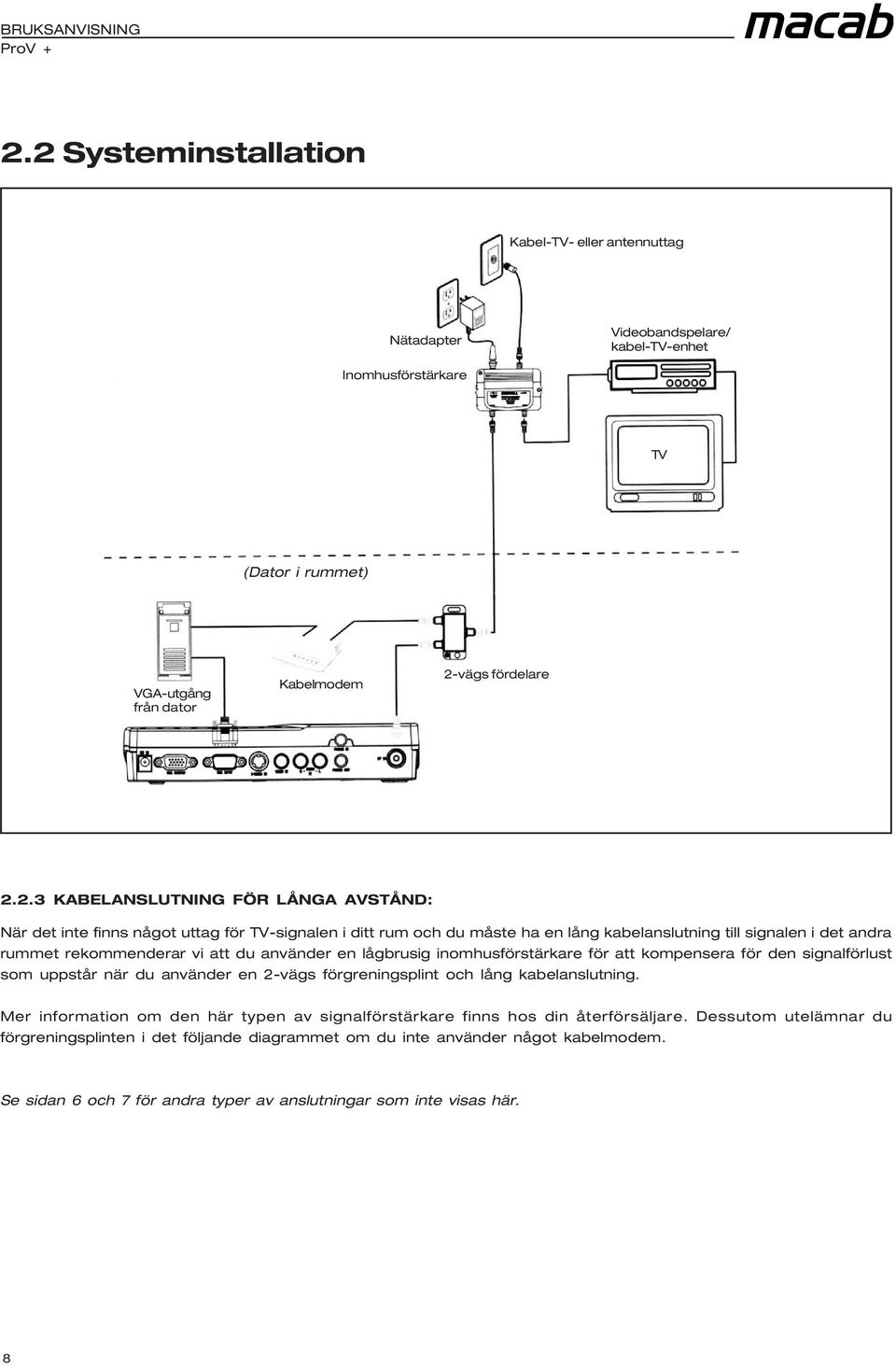

8 2.2 Systeminstallation Kabel-TV- eller antennuttag Nätadapter Videobandspelare/ kabel-tv-enhet Inomhusförstärkare TV (Dator i rummet) VGA-utgång från dator Kabelmodem 2-vägs fördelare KABELANSLUTNING FÖR LÅNGA AVSTÅND: När det inte finns något uttag för TV-signalen i ditt rum och du måste ha en lång kabelanslutning till signalen i det andra rummet rekommenderar vi att du använder en lågbrusig inomhusförstärkare för att kompensera för den signalförlust som uppstår när du använder en 2-vägs förgreningsplint och lång kabelanslutning. Mer information om den här typen av signalförstärkare finns hos din återförsäljare. Dessutom utelämnar du förgreningsplinten i det följande diagrammet om du inte använder något kabelmodem. Se sidan 6 och 7 för andra typer av anslutningar som inte visas här. 8

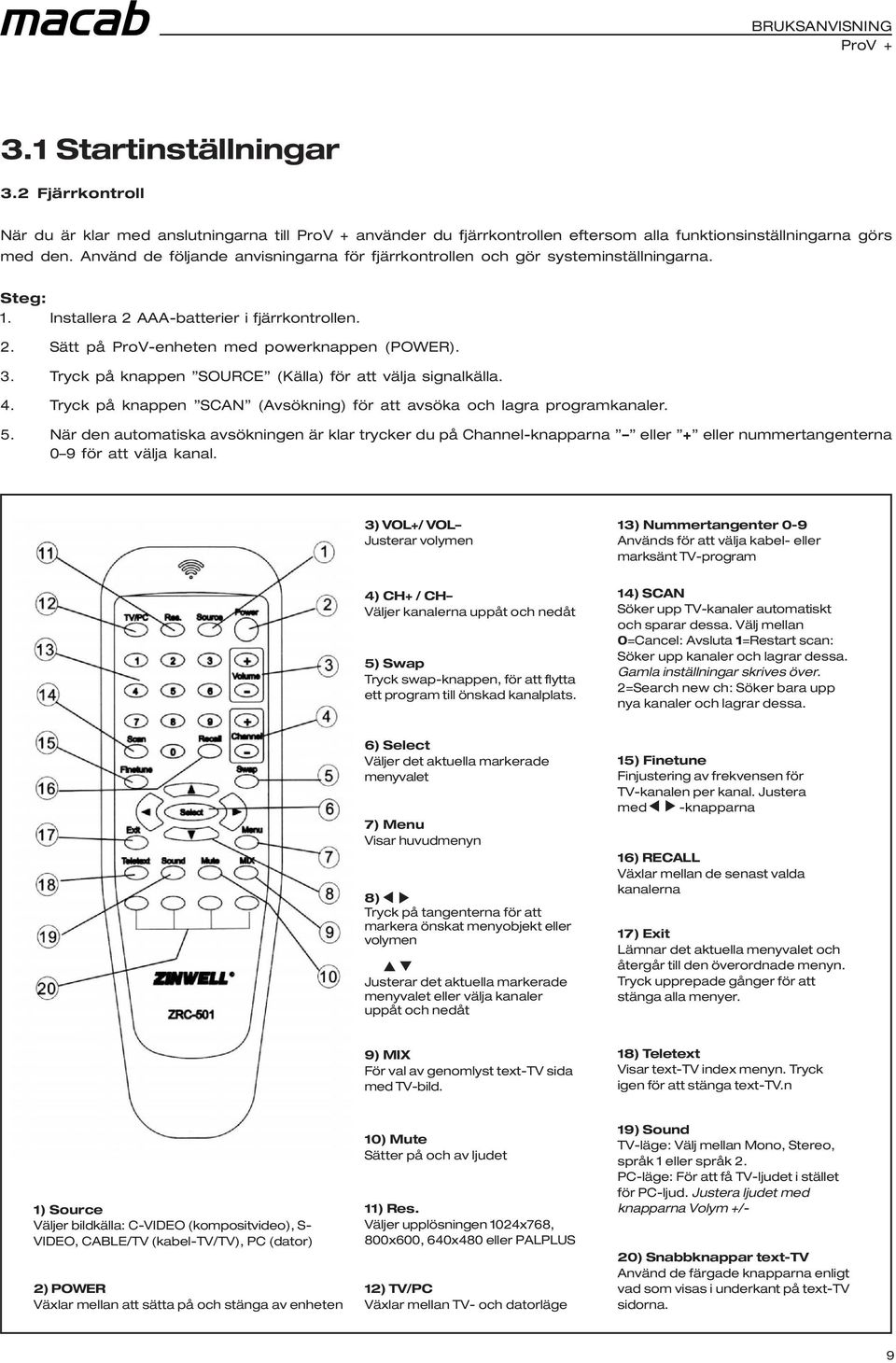

9 3.1 Startinställningar 3.2 Fjärrkontroll När du är klar med anslutningarna till använder du fjärrkontrollen eftersom alla funktionsinställningarna görs med den. Använd de följande anvisningarna för fjärrkontrollen och gör systeminställningarna. Steg: 1. Installera 2 AAA-batterier i fjärrkontrollen. 2. Sätt på ProV-enheten med powerknappen (POWER). 3. Tryck på knappen SOURCE (Källa) för att välja signalkälla. 4. Tryck på knappen SCAN (Avsökning) för att avsöka och lagra programkanaler. 5. När den automatiska avsökningen är klar trycker du på Channel-knapparna eller + eller nummertangenterna 0 9 för att välja kanal. 3) VOL+/ VOL Justerar volymen 13) Nummertangenter 0-9 Används för att välja kabel- eller marksänt TV-program 4) CH+ / CH Väljer kanalerna uppåt och nedåt 5) Swap Tryck swap-knappen, för att flytta ett program till önskad kanalplats. 14) SCAN Söker upp TV-kanaler automatiskt och sparar dessa. Välj mellan 0=Cancel: Avsluta 1=Restart scan: Söker upp kanaler och lagrar dessa. Gamla inställningar skrives över. 2=Search new ch: Söker bara upp nya kanaler och lagrar dessa. 6) Select Väljer det aktuella markerade menyvalet 7) Menu Visar huvudmenyn 8) Tryck på tangenterna för att markera önskat menyobjekt eller volymen Justerar det aktuella markerade menyvalet eller välja kanaler uppåt och nedåt 15) Finetune Finjustering av frekvensen för TV-kanalen per kanal. Justera med -knapparna 16) RECALL Växlar mellan de senast valda kanalerna 17) Exit Lämnar det aktuella menyvalet och återgår till den överordnade menyn. Tryck upprepade gånger för att stänga alla menyer. 9) MIX För val av genomlyst text-tv sida med TV-bild. 18) Teletext Visar text-tv index menyn. Tryck igen för att stänga text-tv.n 1) Source Väljer bildkälla: C-VIDEO (kompositvideo), S- VIDEO, CABLE/TV (kabel-tv/tv), PC (dator) 2) POWER Växlar mellan att sätta på och stänga av enheten 10) Mute Sätter på och av ljudet 11) Res. Väljer upplösningen 1024x768, 800x600, 640x480 eller PALPLUS 12) TV/PC Växlar mellan TV- och datorläge 19) Sound TV-läge: Välj mellan Mono, Stereo, språk 1 eller språk 2. PC-läge: För att få TV-ljudet i stället för PC-ljud. Justera ljudet med knapparna Volym +/- 20) Snabbknappar text-tv Använd de färgade knapparna enligt vad som visas i underkant på text-tv sidorna. 9

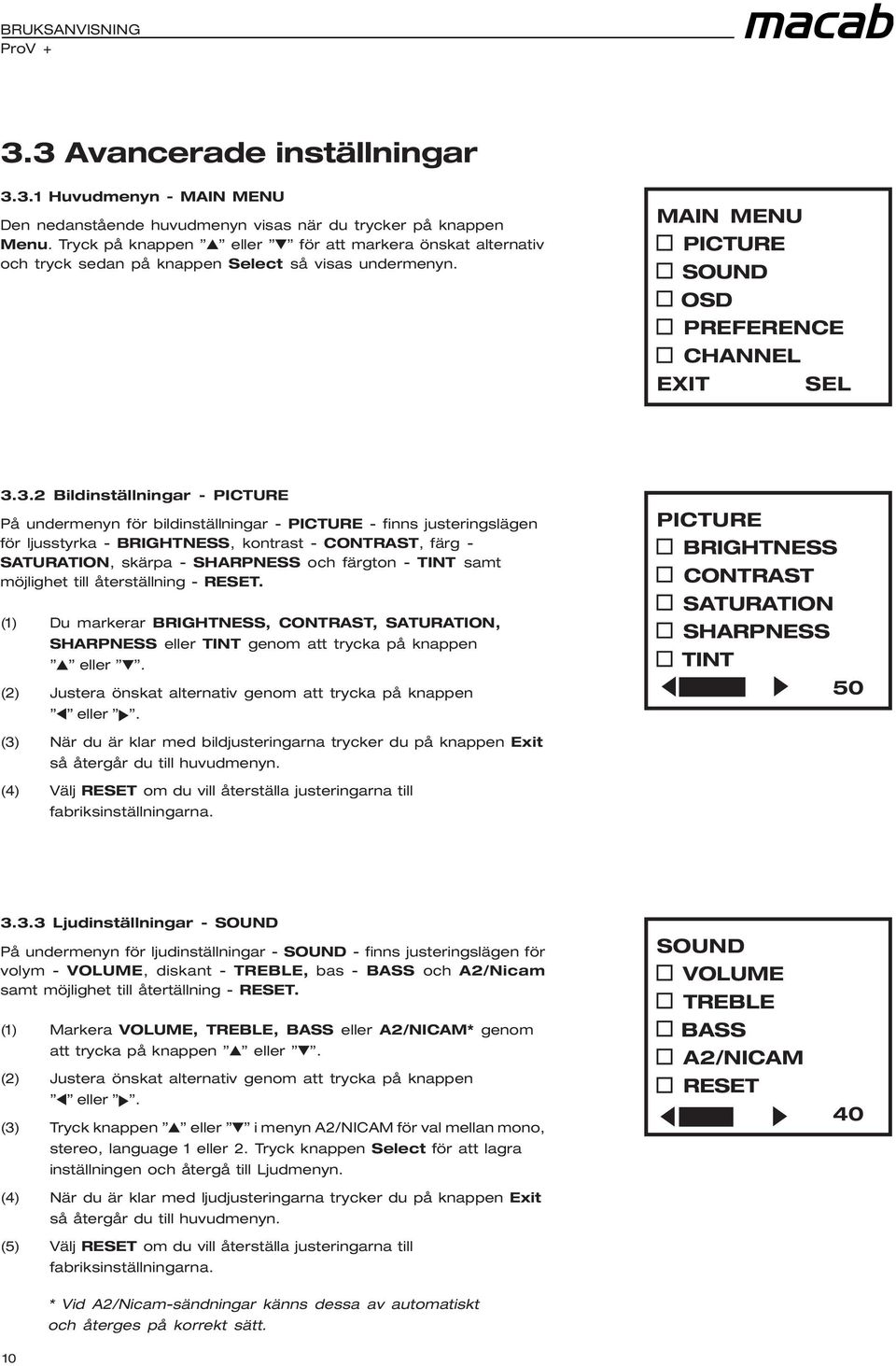

10 3.3 Avancerade inställningar Huvudmenyn - MAIN MENU Den nedanstående huvudmenyn visas när du trycker på knappen Menu. Tryck på knappen eller för att markera önskat alternativ och tryck sedan på knappen Select så visas undermenyn. MAIN MENU PICTURE SOUND OSD PREFERENCE CHANNEL Bildinställningar - PICTURE På undermenyn för bildinställningar - PICTURE - finns justeringslägen för ljusstyrka - BRIGHTNESS, kontrast - CONTRAST, färg - SATURATION, skärpa - SHARPNESS och färgton - TINT samt möjlighet till återställning - RESET. (1) Du markerar BRIGHTNESS, CONTRAST, SATURATION, SHARPNESS eller TINT genom att trycka på knappen eller. (2) Justera önskat alternativ genom att trycka på knappen eller. PICTURE BRIGHTNESS CONTRAST SATURATION SHARPNESS TINT 50 (3) När du är klar med bildjusteringarna trycker du på knappen Exit så återgår du till huvudmenyn. (4) Välj RESET om du vill återställa justeringarna till fabriksinställningarna Ljudinställningar - SOUND På undermenyn för ljudinställningar - SOUND - finns justeringslägen för volym - VOLUME, diskant - TREBLE, bas - BASS och A2/Nicam samt möjlighet till återtällning - RESET. (1) Markera VOLUME, TREBLE, BASS eller A2/NICAM* genom att trycka på knappen eller. (2) Justera önskat alternativ genom att trycka på knappen eller. (3) Tryck knappen eller i menyn A2/NICAM för val mellan mono, stereo, language 1 eller 2. Tryck knappen Select för att lagra inställningen och återgå till Ljudmenyn. (4) När du är klar med ljudjusteringarna trycker du på knappen Exit så återgår du till huvudmenyn. (5) Välj RESET om du vill återställa justeringarna till fabriksinställningarna. SOUND VOLUME TREBLE BASS A2/NICAM RESET 40 * Vid A2/Nicam-sändningar känns dessa av automatiskt och återges på korrekt sätt. 10

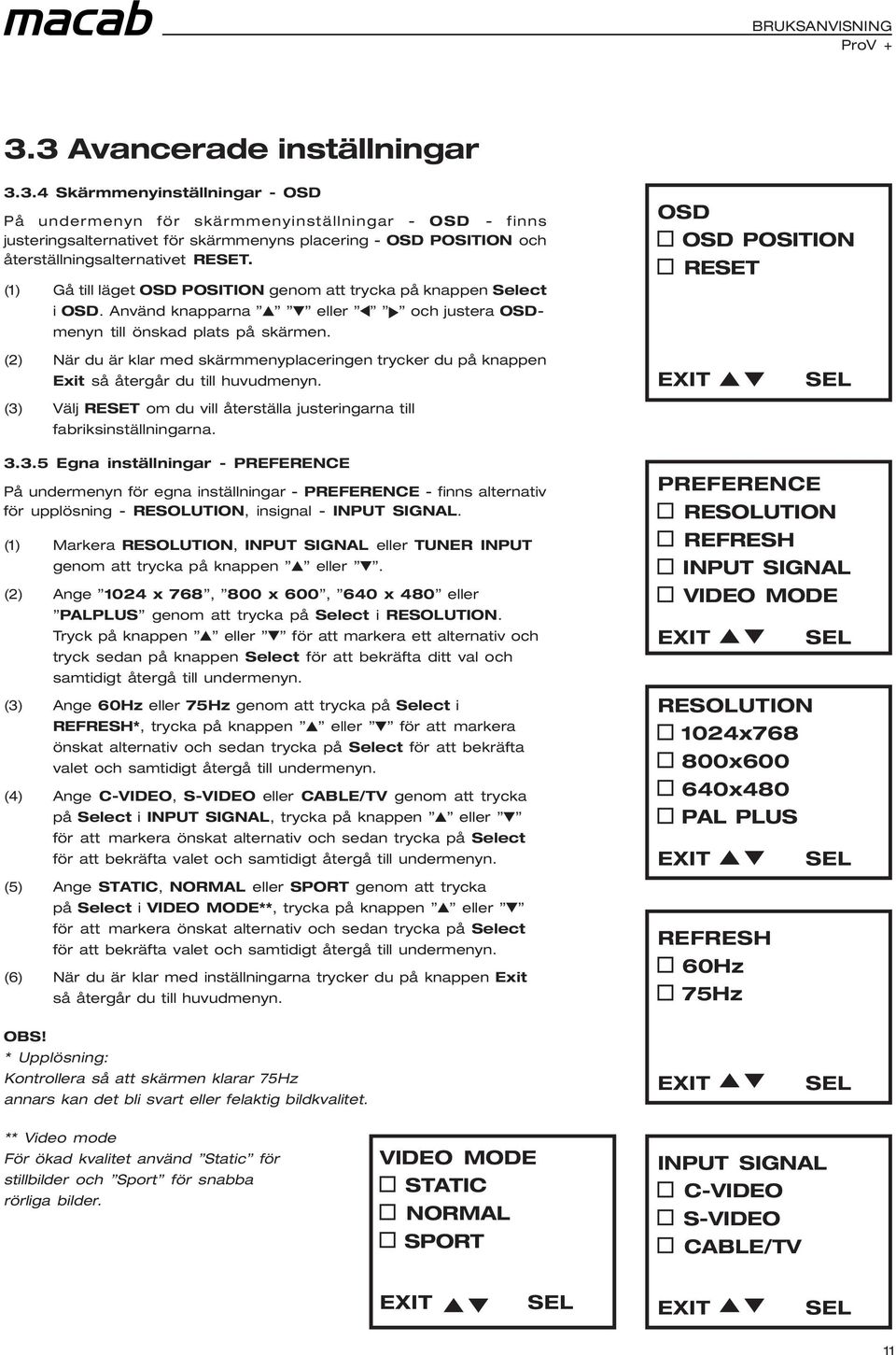

11 3.3 Avancerade inställningar Skärmmenyinställningar - OSD På undermenyn för skärmmenyinställningar - OSD - finns justeringsalternativet för skärmmenyns placering - OSD POSITION och återställningsalternativet RESET. (1) Gå till läget OSD POSITION genom att trycka på knappen Select i OSD. Använd knapparna eller och justera OSDmenyn till önskad plats på skärmen. OSD OSD POSITION RESET (2) När du är klar med skärmmenyplaceringen trycker du på knappen Exit så återgår du till huvudmenyn. (3) Välj RESET om du vill återställa justeringarna till fabriksinställningarna Egna inställningar - PREFERENCE På undermenyn för egna inställningar - PREFERENCE - finns alternativ för upplösning - RESOLUTION, insignal - INPUT SIGNAL. (1) Markera RESOLUTION, INPUT SIGNAL eller TUNER INPUT genom att trycka på knappen eller. (2) Ange 1024 x 768, 800 x 600, 640 x 480 eller PALPLUS genom att trycka på Select i RESOLUTION. Tryck på knappen eller för att markera ett alternativ och tryck sedan på knappen Select för att bekräfta ditt val och samtidigt återgå till undermenyn. (3) Ange 60Hz eller 75Hz genom att trycka på Select i REFRESH*, trycka på knappen eller för att markera önskat alternativ och sedan trycka på Select för att bekräfta valet och samtidigt återgå till undermenyn. (4) Ange C-VIDEO, S-VIDEO eller CABLE/TV genom att trycka på Select i INPUT SIGNAL, trycka på knappen eller för att markera önskat alternativ och sedan trycka på Select för att bekräfta valet och samtidigt återgå till undermenyn. (5) Ange STATIC, NORMAL eller SPORT genom att trycka på Select i VIDEO MODE**, trycka på knappen eller för att markera önskat alternativ och sedan trycka på Select för att bekräfta valet och samtidigt återgå till undermenyn. (6) När du är klar med inställningarna trycker du på knappen Exit så återgår du till huvudmenyn. PREFERENCE RESOLUTION REFRESH INPUT SIGNAL VIDEO MODE RESOLUTION 1024x x x480 PAL PLUS REFRESH 60Hz 75Hz OBS! * Upplösning: Kontrollera så att skärmen klarar 75Hz annars kan det bli svart eller felaktig bildkvalitet. ** Video mode För ökad kvalitet använd Static för stillbilder och Sport för snabba rörliga bilder. VIDEO MODE STATIC NORMAL SPORT INPUT SIGNAL C-VIDEO S-VIDEO CABLE/TV 11

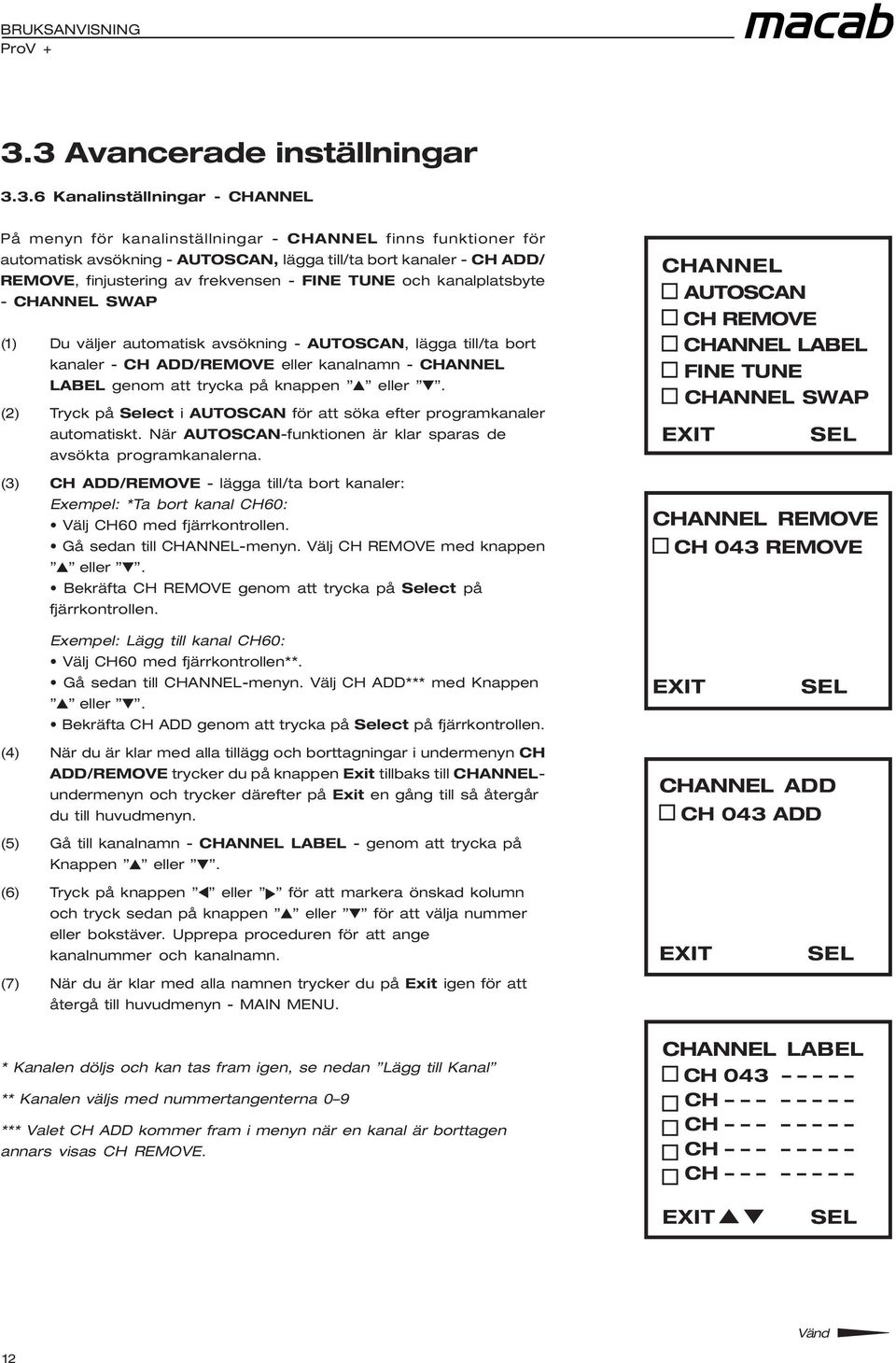

12 3.3 Avancerade inställningar Kanalinställningar - CHANNEL På menyn för kanalinställningar - CHANNEL finns funktioner för automatisk avsökning - AUTOSCAN, lägga till/ta bort kanaler - CH ADD/ REMOVE, finjustering av frekvensen - FINE TUNE och kanalplatsbyte - CHANNEL SWAP (1) Du väljer automatisk avsökning - AUTOSCAN, lägga till/ta bort kanaler - CH ADD/REMOVE eller kanalnamn - CHANNEL LABEL genom att trycka på knappen eller. (2) Tryck på Select i AUTOSCAN för att söka efter programkanaler automatiskt. När AUTOSCAN-funktionen är klar sparas de avsökta programkanalerna. (3) CH ADD/REMOVE - lägga till/ta bort kanaler: Exempel: *Ta bort kanal CH60: Välj CH60 med fjärrkontrollen. Gå sedan till CHANNEL-menyn. Välj CH REMOVE med knappen eller. Bekräfta CH REMOVE genom att trycka på Select på fjärrkontrollen. CHANNEL AUTOSCAN CH REMOVE CHANNEL LABEL FINE TUNE CHANNEL SWAP CHANNEL REMOVE CH 043 REMOVE Exempel: Lägg till kanal CH60: Välj CH60 med fjärrkontrollen**. Gå sedan till CHANNEL-menyn. Välj CH ADD*** med Knappen eller. Bekräfta CH ADD genom att trycka på Select på fjärrkontrollen. (4) När du är klar med alla tillägg och borttagningar i undermenyn CH ADD/REMOVE trycker du på knappen Exit tillbaks till CHANNELundermenyn och trycker därefter på Exit en gång till så återgår du till huvudmenyn. CHANNEL ADD CH 043 ADD (5) Gå till kanalnamn - CHANNEL LABEL - genom att trycka på Knappen eller. (6) Tryck på knappen eller för att markera önskad kolumn och tryck sedan på knappen eller för att välja nummer eller bokstäver. Upprepa proceduren för att ange kanalnummer och kanalnamn. (7) När du är klar med alla namnen trycker du på Exit igen för att återgå till huvudmenyn - MAIN MENU. * Kanalen döljs och kan tas fram igen, se nedan Lägg till Kanal ** Kanalen väljs med nummertangenterna 0 9 *** Valet CH ADD kommer fram i menyn när en kanal är borttagen annars visas CH REMOVE. CHANNEL LABEL CH 043 CH CH CH CH Vänd 12

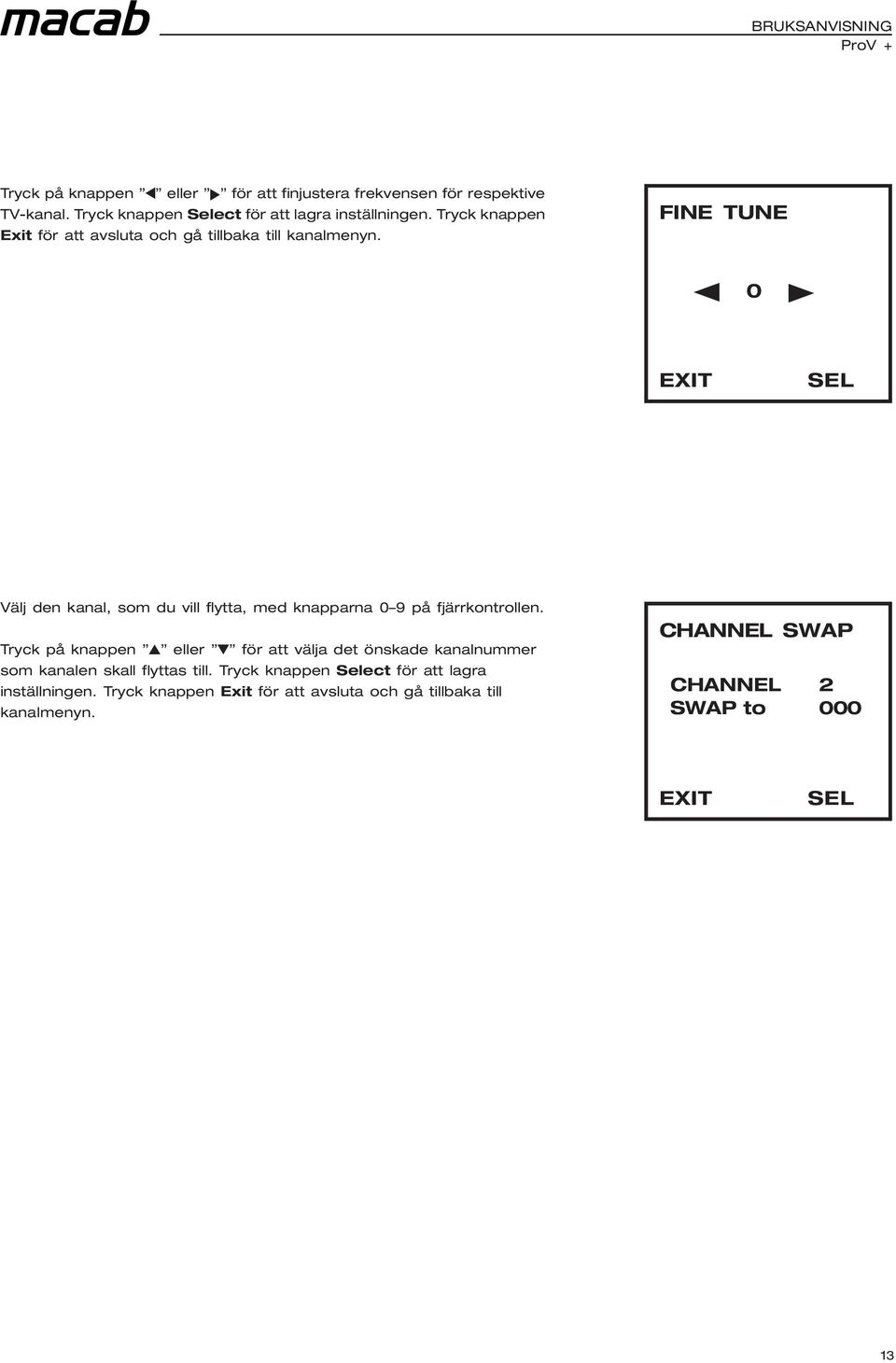

13 Tryck på knappen eller för att finjustera frekvensen för respektive TV-kanal. Tryck knappen Select för att lagra inställningen. Tryck knappen Exit för att avsluta och gå tillbaka till kanalmenyn. FINE TUNE 0 Välj den kanal, som du vill flytta, med knapparna 0 9 på fjärrkontrollen. Tryck på knappen eller för att välja det önskade kanalnummer som kanalen skall flyttas till. Tryck knappen Select för att lagra inställningen. Tryck knappen Exit för att avsluta och gå tillbaka till kanalmenyn. CHANNEL SWAP CHANNEL 2 SWAP to

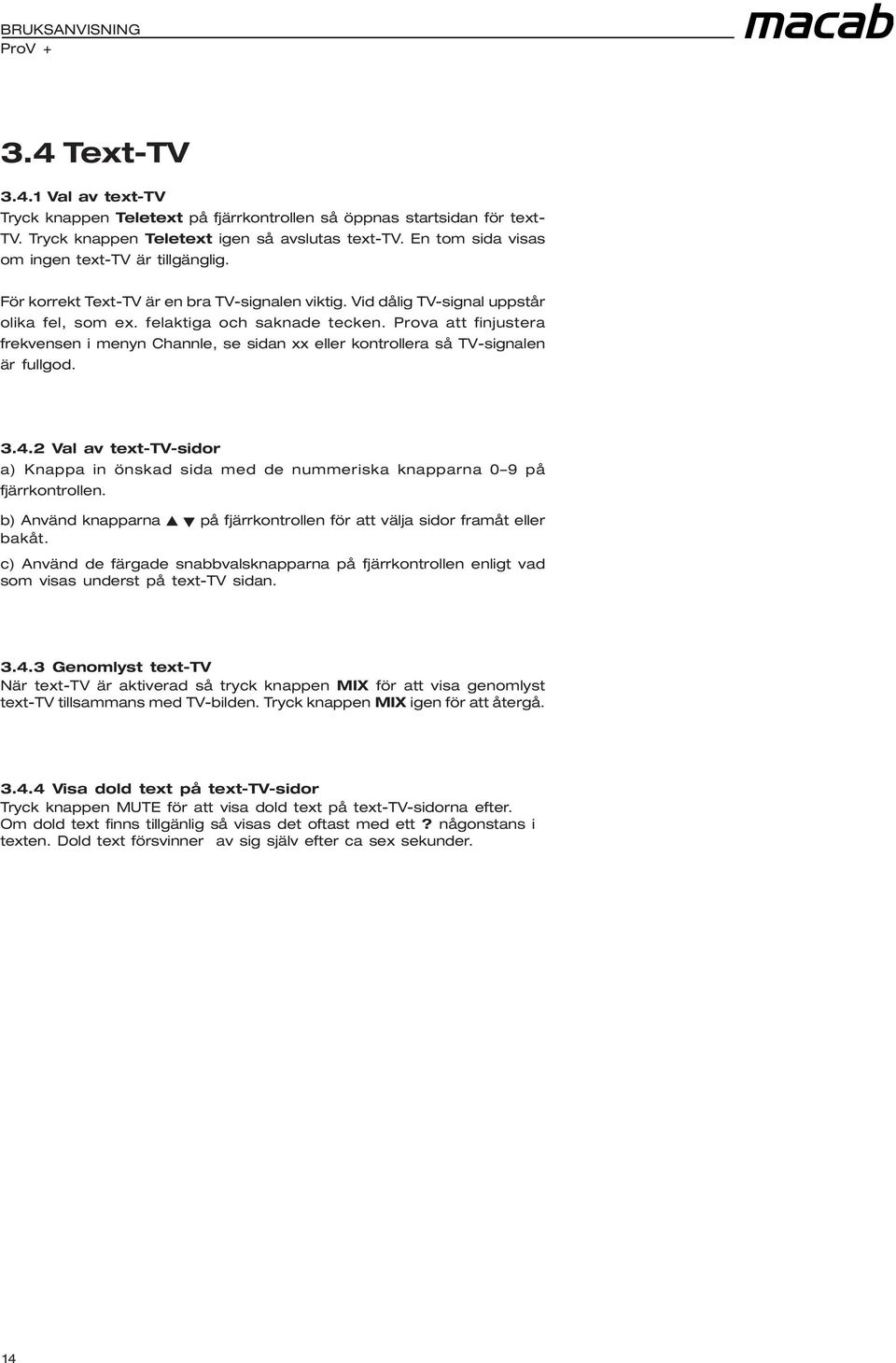

14 3.4 Text-TV Val av text-tv Tryck knappen Teletext på fjärrkontrollen så öppnas startsidan för text- TV. Tryck knappen Teletext igen så avslutas text-tv. En tom sida visas om ingen text-tv är tillgänglig. För korrekt Text-TV är en bra TV-signalen viktig. Vid dålig TV-signal uppstår olika fel, som ex. felaktiga och saknade tecken. Prova att finjustera frekvensen i menyn Channle, se sidan xx eller kontrollera så TV-signalen är fullgod Val av text-tv-sidor a) Knappa in önskad sida med de nummeriska knapparna 0 9 på fjärrkontrollen. b) Använd knapparna på fjärrkontrollen för att välja sidor framåt eller bakåt. c) Använd de färgade snabbvalsknapparna på fjärrkontrollen enligt vad som visas underst på text-tv sidan Genomlyst text-tv När text-tv är aktiverad så tryck knappen MIX för att visa genomlyst text-tv tillsammans med TV-bilden. Tryck knappen MIX igen för att återgå Visa dold text på text-tv-sidor Tryck knappen MUTE för att visa dold text på text-tv-sidorna efter. Om dold text finns tillgänlig så visas det oftast med ett? någonstans i texten. Dold text försvinner av sig själv efter ca sex sekunder. 14

15 Kapitel 4 Övrig information 4.1 FELSÖKNING Beskrivning Ingen bild på bildskärmen Lösning Kontrollera att nätsladden är rätt ansluten till ett växelströmsuttag, likströmsnätadaptern rätt ansluten till DC IN-porten och att strömindikatorn lyser. Kontrollera att bildskärmen är påslagen. Kontrollera anslutningarna till bildkällan. Du startar om enheten genom att ta bort nätadaptern och sedan sätta tillbaka den. Bilden är förvrängd Kontrollera antennanslutningen. Prova med att justera antennen. Kontrollera alla anslutningar. Inget ljud Kontrollera ljudanslutningarna. Kontrollera att högtalarna fungerar. Tryck på volymknappen + på fjärrkontrollen. Fjärrkontrollen kan inte styra enheten Kontrollera att du använder nya batterier i fjärrkontrollen. Programkanaler saknas Vissa satellit- eller kabel-tv-leverantörer förvränger kanalsignalen och Set Top-boxen måste ha en avkodningsenhet, så att dessa kanaler kan tas emot. 4.2 SPECIFIKATIONER Strömförsörjning 12V DC 1,2A VIDEO INPUT S-VIDEO INPUT AUDIO INPUT PHONE IN PHONE OUT RF IN VGA INPUT VGA OUTPUT Strömförbrukning Kompositvideo, RCA-kontakter S-video 4-stifts mini DIN-kontakt Stereo L+R, RCA-kontakter Telepropp 3,5mm Telepropp 3,5mm IEC-kontakt (hona) för PAL B/G-system D-Sub 15 stifts hankontakt D-Sub 15 stifts honkontakt 15W nominellt Driftstemperatur 5 C - 45 C Driftsfuktighet 5% - 80% Mått Vikt 231,50 x 156,65 x 36,80 mm 468g Fjärrkontroll 28 knappar (AAA-batterier x2) 15

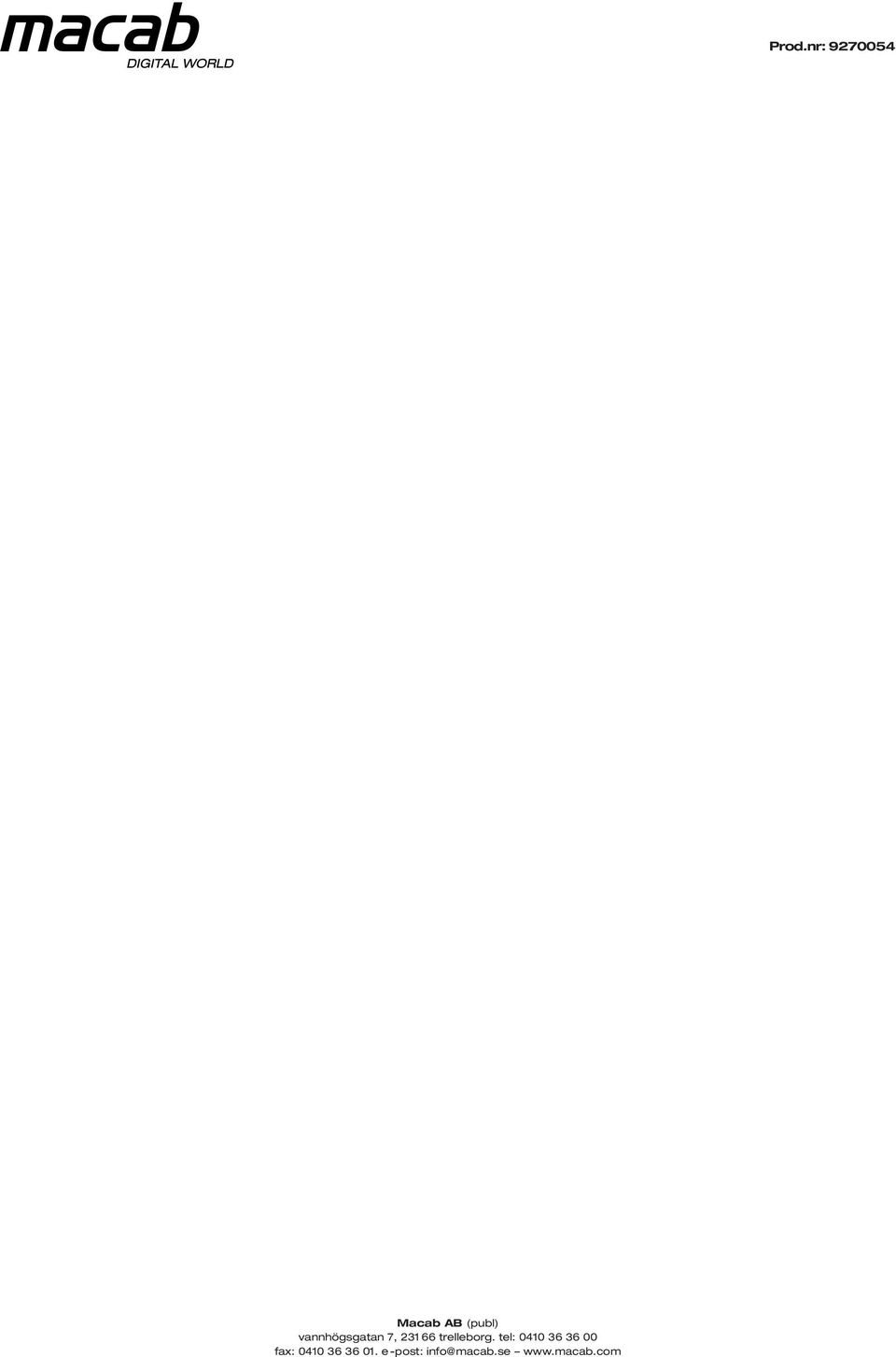

16 Macab AB (publ) vannhögsgatan 7, trelleborg. tel: fax: e -post: info@macab.se Prod.nr:
