1 3650, AVR 365, AVR 2650, AVR 265 Audio/video receiver Snabbstarts Guide SVENSKA

2 Introduktion, Placering av högtalarna och Inledning Tack för att du valt en Harman Kardon produkt! Denna Snabbstartguide innehåller all information du kan behöva för att ansluta och ställa in din nya Harman Kardon audio / video receiver. Placerar högtalarna Bestäm högtalarnas placering i ditt rum, följ gärna tillverkarens riktlinjer. Använd bilderna nedan som en guide för 7.1och 5.1-kanals system För att spara på miljön så levereras produkten numera inte med en tryckt handbok. En bruksanvisning som innehåller fullständiga uppgifter om handhavande och inställning av din nya receiver finns på vår webbplats. Gå till där kan du ladda ner bruksanvisningen till AVR 3650, AVR 365, AVR 2650, AVR 265. Placering av receivern Placera receivern på en fast och jämn yta. Vara säker på att ytan och alla eventuella monterings detaljer typ hyllplan, klarar av receiverns vikt. Se till så att det finns tillräckligt utrymme ovanför och under receivern för ventilation. Om du installerar receivern i ett skåp eller annat slutet utrymme, se till så att det finns ventilation. I vissa sammanhang kan det vara nödvändigt med en fläkt. Blockera inte ventilationshålen på ovansidan av receivern och placera inte föremål direkt över dem. Högtalar placering i ett 7.1-kanals system Högtalar placering i ett 5.1-kanals system För mer detaljerad information om placering av högtalare, inklusive höjd placering av de främre högtalarna, hämta hem hela bruksanvisningen för AVR 3650, AVR 365, AVR 265 från Placera inte receivern direkt på en matta. Placera inte receivern i ett fuktigt utrymme, i extremt varma eller kalla platser, nära element eller värmealstrande utrustning, eller i direkt solljus. VARNING: Innan du gör några anslutningar till din audio / video receiver, se till så att receiverns nätkabel är bortkopplad från receivern och vägguttaget. Att göra anslutningar med receivern ansluten och påslagen kan skada högtalarna. Radio Antenn HDMI Digital Audio Analoga video The Bridge IIIP Anslutning Analoga Ljudanslutningar Högtalar Nätverks Anslutning Nätkabel Anslutning Subbas Anslutning på baksidan (AVR 3650 visas) Huvudströmbrytare Obs: Texten vid uttagen kan variera på olika modeller. Alla uttag som visas kommer inte att finnas på alla modeller. 2

3 Anslut dina högtalare Hur man använder högtalarterminalerna på AVR: Koppla in subbasen Använd en RCA-kabel för att ansluta receiverns Subwoofer Pre-Out till din subbas. Kontrollera i bruksanvisningen för din subbas för specifik information om inkoppling Receiverns Subbasuttag Aktiv Subbas RCA Ljudkabel (medföljer inte) 1. Skruva terminalen moturs 2. Stick in en avskalad kabel 3. Skruva terminalen medurs Anslut alltid den färgade (+) terminalen på AVR till (+) terminalen på högtalaren (Vanligtvis röd), och den svarta (-) terminalen på AVR till (-) terminalen på högtalaren (Vanligtvis svart). VIKTIGT: Kontrollera att (+) och (-) kablarna inte vidrör varandra eller den andra terminalen. Om kablarna berör varandra kan detta orsaka en kortslutning som kan skada din receiver eller förstärkare. Anslut högtalarna så som det visas på bilden. Anslut din TV eller bildskärm Om din TV har en HDMI-anslutning: Använd en HDMI-kabel (medföljer inte) för att ansluta till receiverns HDMI Monitor Out. Du behöver inte göra några andra anslutningar till din TV från receivern eller från någon annan videokälla. HDMI Monitor Out Anslutning TV HDMI kabel (Medföljer inte) Om din TV inte har en HDMI anslutning: Använd en kompositvideokabel för att ansluta mottagarens Composite Monitor Out till TV: ns komposit videokontakt. Receiver Komposit Monitor Out Anslutning Kompositvideokabel TV SVENSKA Obs: HDMI anslutning till din TV är att föredra. Om du använder Komposit video anslutning till din TV, kommer du inte att kunna se mottagarens OSD menyer på skärmen. 3

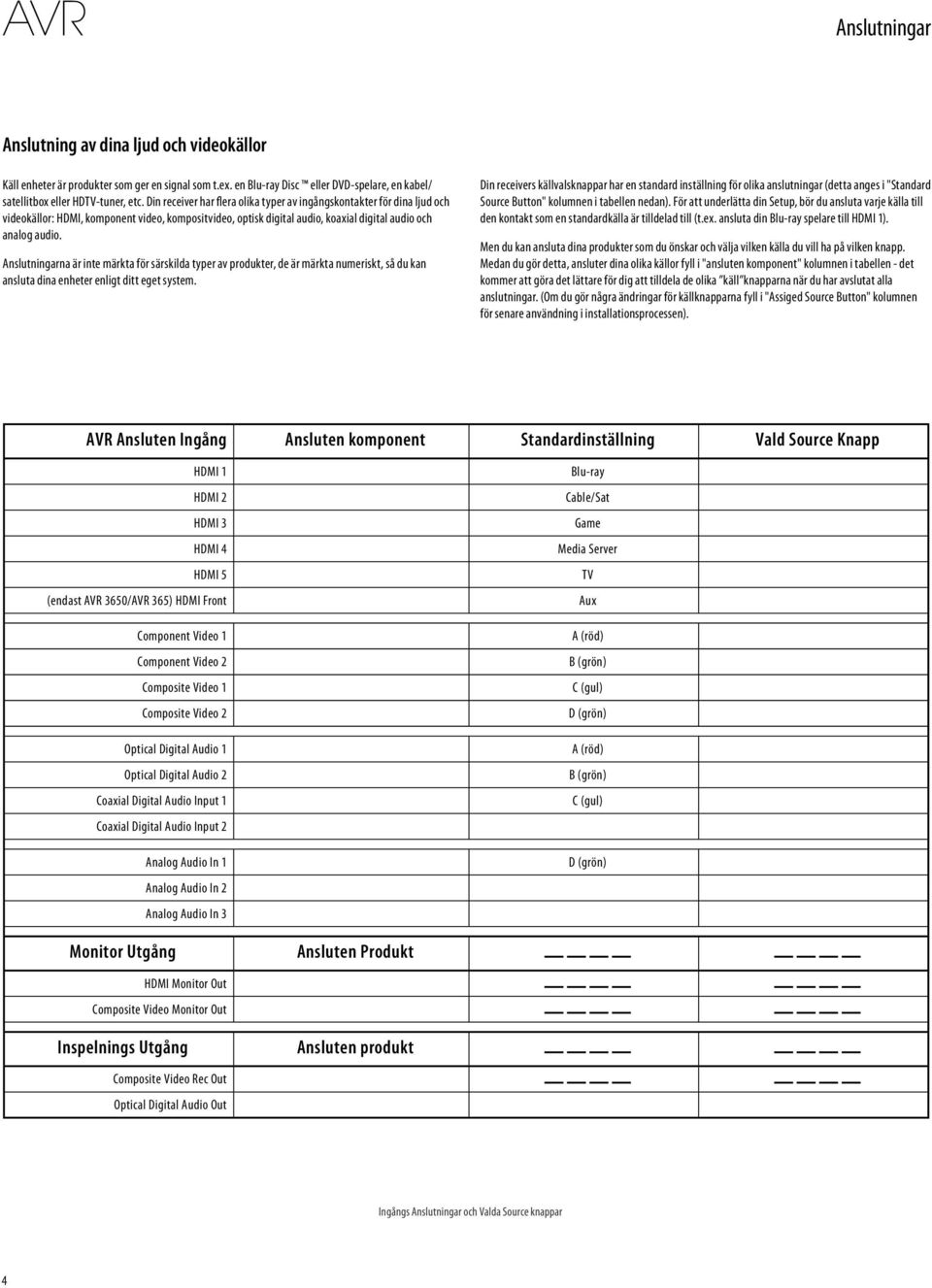

4 Anslutning av dina ljud och videokällor Käll enheter är produkter som ger en signal som t.ex. en Blu-ray Disc eller DVD-spelare, en kabel/ satellitbox eller HDTV-tuner, etc. Din receiver har flera olika typer av ingångskontakter för dina ljud och videokällor: HDMI, komponent video, kompositvideo, optisk digital audio, koaxial digital audio och analog audio. na är inte märkta för särskilda typer av produkter, de är märkta numeriskt, så du kan ansluta dina enheter enligt ditt eget system. Din receivers källvalsknappar har en standard inställning för olika anslutningar (detta anges i "Standard Source Button" kolumnen i tabellen nedan). För att underlätta din Setup, bör du ansluta varje källa till den kontakt som en standardkälla är tilldelad till (t.ex. ansluta din Blu-ray spelare till HDMI 1). Men du kan ansluta dina produkter som du önskar och välja vilken källa du vill ha på vilken knapp. Medan du gör detta, ansluter dina olika källor fyll i "ansluten komponent" kolumnen i tabellen - det kommer att göra det lättare för dig att tilldela de olika käll knapparna när du har avslutat alla anslutningar. (Om du gör några ändringar för källknapparna fyll i "Assiged Source Button" kolumnen för senare användning i installationsprocessen). AVR Ansluten Ingång Ansluten komponent Standardinställning Vald Source Knapp HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 (endast AVR 3650/AVR 365) HDMI Front Component Video 1 Component Video 2 Composite Video 1 Composite Video 2 Optical Digital Audio 1 Optical Digital Audio 2 Coaxial Digital Audio Input 1 Coaxial Digital Audio Input 2 Analog Audio In 1 Analog Audio In 2 Analog Audio In 3 Blu-ray Game Media Server TV Aux A (röd) B (grön) C (gul) D (grön) A (röd) B (grön) C (gul) D (grön) Monitor Utgång Ansluten Produkt HDMI Monitor Out Composite Video Monitor Out Inspelnings Utgång Ansluten produkt Composite Video Rec Out Optical Digital Audio Out Ingångs och Valda Source knappar 4

5 HDMI-enheter Om någon av dina källor har HDMI kontakt, använd dessa för bästa möjliga bild och ljud kvalitet. Eftersom HDMI kabel både har digital video och digitala ljudsignaler, behöver du inte göra några ytterligare ljud anslutningar för källa som du ansluter via HDMI kontakter. Obs: Om du har en TV eller annan källa som har HDMI Audio Return Kanal Funktion, kopplas signalen till receivern via HDMI Monitor Out anslutningens Audio returkanal. Det kommer då inte att kräva ytterligare ljudanslutningar till receivern. Se mer i den fullständiga bruksanvisningen AVR 3650, AVR 365, AVR 2650, AVR 265, finns att ladda ned på Receiverns HDMI Komposit Videokällor Använd kompositvideo anslutningar för en videokälla som inte har HDMI eller komponentvideo kontakter. Du kommer också att behöva göra en separat ljudanslutning från källan till receivern. Receiverns Video Komposit Kabel Till en Komposit video Utgång HDMI Kabel Komposit video utrustad Videokälla Komponent Video enheter HDMI utrustad Signalkälla Till en HDMI Utgång Signalkällor med Optiska digitalutgång Om dina källor inte har någon HDMI utgång, men har en optisk digital utgång, anslut denna till receiverns optiska digitala ingångar. OBS: Gör endast en typ av digital anslutning (HDMI, optisk eller koaxial) från varje källa. Receiverns Digitala Ingångar Om någon av dina videokällor har komponent videokontakter (och inte har HDMI kontakter) använd då dessa komponent kontakter, de kommer att ge en utmärkt videobild. Du kommer också att behöva göra en separat ljudanslutning från signalkällan till receivern. Receiverns Video Optisk Digital Kabel Till en Optisk Digitalutgång SVENSKA Komponent Kabel Källa med Optisk Digitalutgång. Komponent video utrustad Videokälla Till en Komponent video Utgång Signalkällor med en Koaxial digitalutgång Om dina källor inte har någon HDMI utgång men har koaxiala digitala utgångar, anslut dessa till någon av receiverns koaxiala digitala ingångar. OBS: Gör endast en typ av digital anslutning (HDMI, optisk eller koaxial) från varje källa. Receiverns Digitala Ingångar Koaxial Digital Kabel Till en Koaxial Digitalutgång Källa med Koaxial Digitalutgång 5

6 Analoga ljudkällor Använd receiverns analoga anslutningar för signalkällor som inte har HDMI eller digitala utgångar. Receiverns Analoga Ljudkontakter Anslut en analog bandspelares ingångar till receiverns analoga REC OUT uttag. Du kan spela in alla analoga signaler. Receiverns Analoga utgångar Stereo Ljudkabel Stereo Ljudkabel Stereo Analog Ljudutgång Stereo Analog Ljudingång Bandspelare Källa med Analoga utgångar Anslut en digital ljudinspelares optiska digitala ingång till receiverns optiska digitala utgång. Du kan spela in från både koaxiala och optiska digitala signaler. Receiverns Digitala Ljudkontakter Videobandspelare Anslut en analog videokamera: s kontakt receiverns komposit video REC OUT-uttag. Du kan spela in alla komposit videosignaler. OBS: För att spela ljud och bild från källenheten, anslut receiverns analoga REC OUT uttag till den analoga videobandspelaren's ljudingångar. Receiverns Analoga Videoutgångar Bandspelare med Analoga ingångar Receiverns Analoga ljudutgångar Optisk Digitalkabel Analog Ljud/bild kabel Optisk Digital ingång Analog Ljud/ Bild ingång Inspelningsbar Digital produkt Analog Videobandspelare. 6

7 Anslut The bridge IIIP Anslut en valfri The Bridge IIIP till receiverns The Bridge IIIP kontakt. Tryck i kontakten så att den snäpper till när kontakten sitter i korrekt. VIKTIGT: Anslut endast The Bridge IIIP med receivern avstängd Receiverns The Bridge IIIP Uttag Anslut radion Antennerna Anslut den medföljande FM-antennen till receiverns FM 75Ω antennuttag. För bästa mottagning, veckla ut FM-antennen så långt som möjligt. Böj och vik basen av den medföljande AM-antenn som visas och anslut antennens ledningar till receiverns AM och GND anslutningar. (Du kan ansluta vilken del av kabeln som helst till kontakterna, finns ingen + eller -.)Vrid antennen till du får den lästa nivån av bakgrundsbrus. Receiverns Antennuttag FM Antenn (ingår) AM Antenn (ingår) Vik antennen utåt. OBS: För att ansluta en valfri SIRIUS Connect hem-mottagare (endast AVR 3650 och AVR 2650), RS 232, med flera zoner, fjärr IR och Trigger styrning, för mer information om detta, ladda ner bruksanvisningen till AVR 3650, AVR 365, AVR 2650, finns på Ansluta ett lokalt Nätverk Bridge IIIP Använd en Cat. 5 eller Cat. 5E kabel (medföljer inte) för att ansluta receiverns nätverkskontakt till ditt hemmanätverk för att lyssna på internetradio och innehållet från DLNA -kompatibla enheter som är anslutna till nätverket. Anslut nätkabeln Anslut nätkabeln till receiverns AC Ingångskontakt och sedan till ett vägguttag. Receiverns AC Ingångsuttag Receiverns Nätverkskontakt Cat.5/5E kabel Nätverks modem Till Internet and LAN Nätkabel (ingår) Vägguttag SVENSKA 7

8 Receiverns uppstart Installera batterier i fjärrkontrollen Ta bort fjärrkontrollens batterilucka, sätt i fyra AAA-batterier som visas i bilden och sätt tillbaka batteriluckan. 2. Placera mikrofonen i öronhöjd i din lyssningsposition. 3. Slå på TV: n och välj ingen på TV n där du kopplat receivern se Anslut till TV på sidan Tryck på fjärrkontrollens AVR knapp. Receiverns OSD display setup meny visas på din TV. (Notera: Om du har använt en komposit video anslutning till TV: n, kommer OSD menyerna inte visas på din TV. I detta fall följ stegen nedan för att göra inställningarna med hjälp av receiverns front panel.) Source Select Select the Source Device to Enjoy Setup Source Setup Source Devices Connected to the AVR Speaker Setup Speaker Optimization, EQ Zone 2 Manage and Control Zone 2 OBS: Ta bort skyddsplasten på receiverns framsida så att den inte påverkar fjärrkontrollen effektivitet. Slå på receivern 1. Ställ baksidans huvudströmbrytare till "On." (frontpanelen POWER indikatorn lyser gul.) 2. Tryck på framsidans Power knapp. System General AVR Settings 5. Använd fjärrkontrollens pilknappar och OK för att välja "Speaker Setup". Huvudströmbrytare Strömbrytare Speaker Setup Automatic Setup EzSet/EQ Automated Speaker Setup and EQ Manual Setup Manually Adjust Speaker Settings Konfigurera högtalare 1. Anslut den medföljande EzSet / EQ mikrofonen i receiverns hörlursuttag. 6. Välj "Automatisk inställning -. EzSet / EQ" Receiverns hörlursuttag 7. Välj "Continue." 8. Följ instruktionerna som visas på skärmarna Ändra Receiverns Sourse knappar 1. Använd tabellen på sidan 4. Notera vilka förändringar (om någon) du har gjort från grundinställningen som visas i listan. 2. Slå på TV: n och välj den TV-ingång där du kopplat receivern i Anslut din TV, på sidan 3. EzSet Mikrofon (ingår) 8

9 3. Tryck på fjärrkontrollens AVR knapp. Receiverns OSD display Setup meny visas på din TV. (Notera: Om du har använt en komposit video anslutning till TV: n, kommer OSD-menyerna inte visas på din TV. I detta fall följ stegen nedan så att du kan göra inställningarna med hjälp av receiverns frontpanel. Source Select Select the Source Device to Enjoy 6. Tryck på fjärrkontrollens AVR knapp igen. Receiverns OSD meny visas igen på TV. (Notera: Om du har använt en komposit video anslutning till din TV, kommer OSD-menyerna inte visas på din TV. Följ stegen nedan i receiverns frontpanels display.) 7. Använd fjärrkontrollens pilknappar och OK för att välja "Setup Source" och välj Sourse den knapp vars videoingång du vill omändra. 8. Välj "Audio Input från Source" och välj den ljudingång du vill tilldela SOURCE knappen. Tryck sen på OK knappen. Setup Source Setup Source Devices Connected to the AVR Speaker Setup Speaker Optimization, EQ Zone 2 Manage and Control Zone 2 System General AVR Settings Audio Effects Video Modes: Surround Modes: Audio Format from Source: Video Input from Source: Audio Input from Source: Resolution to Display: Resolution from Source: HDMI Bypass: Off Auto Select NO AUDIO INPUT Component 1 Analog 1 720p 60Hz No Input Off HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI Front Optical 1 Optical 2 Coaxial 1 Coaxial 2 Analog 1 4. Använd fjärrkontrollens pilknappar och OK för att välja "Setup Source" och välj den Sourse knapp som du vill ändra enligt listan. Tryck sen på OK knappen. Change Name: Adjust Lip Sync Source Select Select the Source Device to Enjoy Setup Source Setup Source Devices Connected to the AVR Speaker Setup Speaker Optimization, EQ Zone 2 Manage and Control Zone 2 System General AVR Settings Blu-ray Bridge USB SIRIUS Radio FM Radio AM Radio TV Game Media Server 5. Välj "Video Input from Source" och välj den videoingång du vill tilldela SOURCE knappen. Tryck sen på OK knappen. (Setup menyn försvinner från TV.) Cable/ Sat 9. Tryck på fjärrkontrollens Back / Exit-knapp och upprepa steg 3-8 för de återstående ändringar som du vill göra. Du är nu redo att njuta av din receiver! VIKTIGT: För fullständig information om hur du använder alla dina audio / video receiverns funktioner och egenskaper, bör du ladda ner bruksanvisningen till AVR 3650, AVR 365, AVR 2650, AVR 265 finns på Allmänna Tekniska Specifikationer Strömförbrukning (AVR 3650): (AVR 365): (AVR 2650/AVR 265): Mått (H x B x D): <0.5W (standby läge); 480W (max) <0.5W (standby läge); 480W (max) <0.5W (standby läge); 420W (max) 440mm x 165mm x 435mm SVENSKA Audio Effects Video Modes: Surround Modes: Audio Format from Source: Video Input from Source: Audio Input from Source: Resolution to Display: Resolution from Source: HDMI Bypass: Off Auto Select NO AUDIO INPUT HDMI 2 HDMI 2 720p 60Hz No Input Off HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI Front Component 1 Component 2 Composite 1 Composite 2 Vikt (AVR 3650/AVR 365): (AVR 2650/AVR 265): 12.4kg (27.25 lb) 11.1kg (24.4 lb) Change Name: Adjust Lip Sync 9
