ANVÄNDARHANDBOK WEBSERVER V1.18 EXHAUSTO AIR 2

Transkript

1 Webserver V1.18, EXHAUSTO AIR 2 ANVÄNDARHANDBOK WEBSERVER V1.18 EXHAUSTO AIR 2 EXHAUSTO AB Tel Verkstadsgatan Fax S Mariestad info@exhausto.se

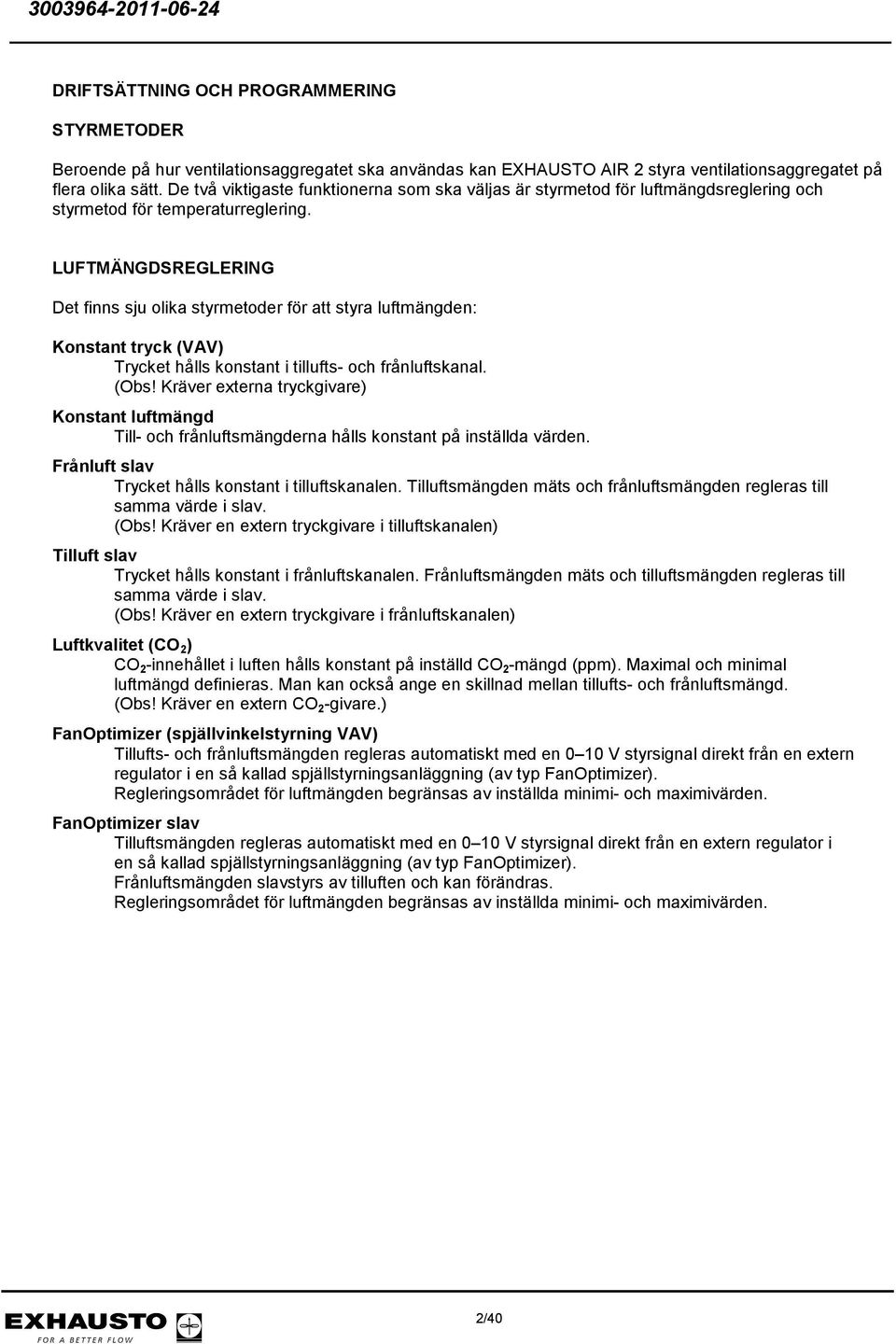

2 DRIFTSÄTTNING OCH PROGRAMMERING STYRMETODER Beroende på hur ventilationsaggregatet ska användas kan EXHAUSTO AIR 2 styra ventilationsaggregatet på flera olika sätt. De två viktigaste funktionerna som ska väljas är styrmetod för luftmängdsreglering och styrmetod för temperaturreglering. LUFTMÄNGDSREGLERING Det finns sju olika styrmetoder för att styra luftmängden: Konstant tryck (VAV) Trycket hålls konstant i tillufts- och frånluftskanal. (Obs! Kräver externa tryckgivare) Konstant luftmängd Till- och frånluftsmängderna hålls konstant på inställda värden. Frånluft slav Trycket hålls konstant i tilluftskanalen. Tilluftsmängden mäts och frånluftsmängden regleras till samma värde i slav. (Obs! Kräver en extern tryckgivare i tilluftskanalen) Tilluft slav Trycket hålls konstant i frånluftskanalen. Frånluftsmängden mäts och tilluftsmängden regleras till samma värde i slav. (Obs! Kräver en extern tryckgivare i frånluftskanalen) Luftkvalitet (CO 2 ) CO 2 -innehållet i luften hålls konstant på inställd CO 2 -mängd (ppm). Maximal och minimal luftmängd definieras. Man kan också ange en skillnad mellan tillufts- och frånluftsmängd. (Obs! Kräver en extern CO 2 -givare.) FanOptimizer (spjällvinkelstyrning VAV) Tillufts- och frånluftsmängden regleras automatiskt med en 0 10 V styrsignal direkt från en extern regulator i en så kallad spjällstyrningsanläggning (av typ FanOptimizer). Regleringsområdet för luftmängden begränsas av inställda minimi- och maximivärden. FanOptimizer slav Tilluftsmängden regleras automatiskt med en 0 10 V styrsignal direkt från en extern regulator i en så kallad spjällstyrningsanläggning (av typ FanOptimizer). Frånluftsmängden slavstyrs av tilluften och kan förändras. Regleringsområdet för luftmängden begränsas av inställda minimi- och maximivärden. 2/40

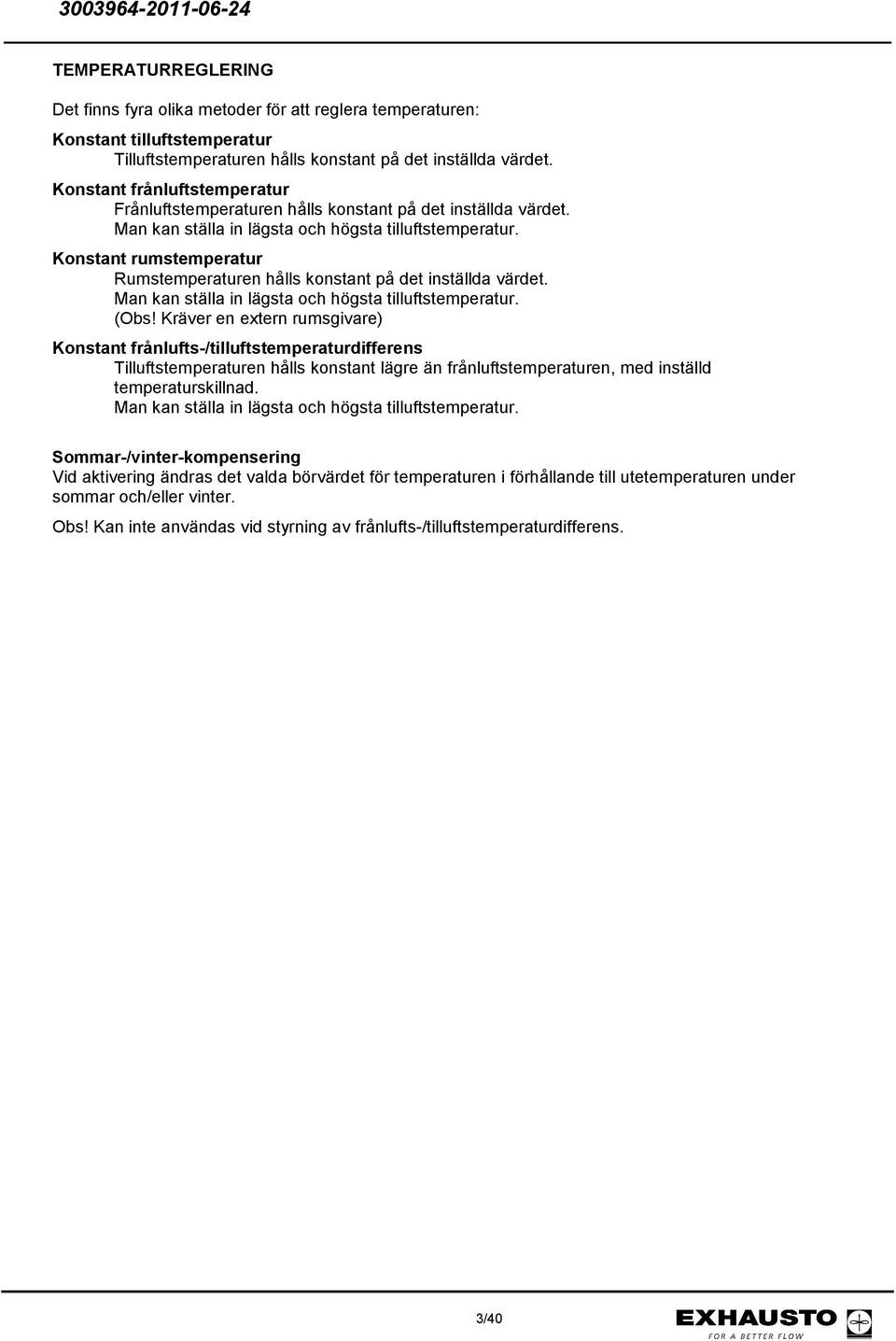

3 TEMPERATURREGLERING Det finns fyra olika metoder för att reglera temperaturen: Konstant tilluftstemperatur Tilluftstemperaturen hålls konstant på det inställda värdet. Konstant frånluftstemperatur Frånluftstemperaturen hålls konstant på det inställda värdet. Man kan ställa in lägsta och högsta tilluftstemperatur. Konstant rumstemperatur Rumstemperaturen hålls konstant på det inställda värdet. Man kan ställa in lägsta och högsta tilluftstemperatur. (Obs! Kräver en extern rumsgivare) Konstant frånlufts-/tilluftstemperaturdifferens Tilluftstemperaturen hålls konstant lägre än frånluftstemperaturen, med inställd temperaturskillnad. Man kan ställa in lägsta och högsta tilluftstemperatur. Sommar-/vinter-kompensering Vid aktivering ändras det valda börvärdet för temperaturen i förhållande till utetemperaturen under sommar och/eller vinter. Obs! Kan inte användas vid styrning av frånlufts-/tilluftstemperaturdifferens. 3/40

4 HANDTERMINALEN Avläsning, programmering och styrning kan göras via handterminalen. Terminalen har en grafisk display, en knapp med TRYCK- och VRID-funktion, en? -knapp (= hjälp) och en Esc -knapp. ANVÄNDARMENYER Menyn är indelad i tre nivåer: Användarnivå med fri åtkomst. Teknikernivå med lösenordsskyddad åtkomst. Servicenivå med lösenordsskyddad åtkomst. VRID-funktionen används för att växla mellan menyer och för inställning av värden. P Vridning medurs nästa meny/ökat värde Q Vridning moturs föregående meny/lägre värde TRYCK-funktionen används för att gå in i menyn. X 1:a tryck bekräfta och nästa värde 2:a tryck bekräfta och föregående värde ESC-knappen används för att lämna en meny.? tryck på denna knapp om du inte är säker på vad du ska göra i menyn. Då visas en hjälptext på den grafiska displayen. Det skuggade fältet anger det aktuella värdet som kan ändras om man vrider på vridknappen. Tryck på vridknappen för att bekräfta önskat val. Tryck på ESC-knappen för att lämna en meny. En programmeringssekvens genomförs enligt nedan P SÖK MENY Sök upp önskat menyval i displayen genom att vrida på vridknappen. X VÄLJ MENY Välj önskad meny genom att trycka på vridknappen. P SÖK VÄRDE Sök efter den parameter som du vill ändra genom att vrida på vridknappen. X VÄLJ VÄRDE Välj önskad parameter genom att trycka på vridknappen. P STÄLL IN VÄRDE Ställ in önskat värde genom att vrida på vridknappen medurs eller moturs. X BEKRÄFTA VÄRDET Bekräfta det inställda värdet och fortsätt till nästa parameter. MENYÖVERSIKT ANVÄNDARNIVÅ SID 10 TEKNIKERNIVÅ SID 19 SERVICENIVÅ SID 29 LARMLISTA SID 35 4/40

5 ANSLUTNING TILL WEBBSERVER Terminalen kan anslutas till Ethernet-porten överst på EXHAUSTO AIR 2-mastermodulen eller till en PC/router via en Ethernet-kabel. Om den ska anslutas direkt till en PC så krävs en korsad kabel. Undersök om man på handterminalen har lagt in värden under Internet. Som standard levereras EXHAUSTO AIR 2 med följande inställningar: Statisk IP-adress Nätmask Gateway För XP: Klicka på Start och högerklicka på Mina nätverksplatser. Välj Egenskaper och högerklicka på den lokala anslutning som ska användas för anslutning till webbservern. Välj Egenskaper. 5/40

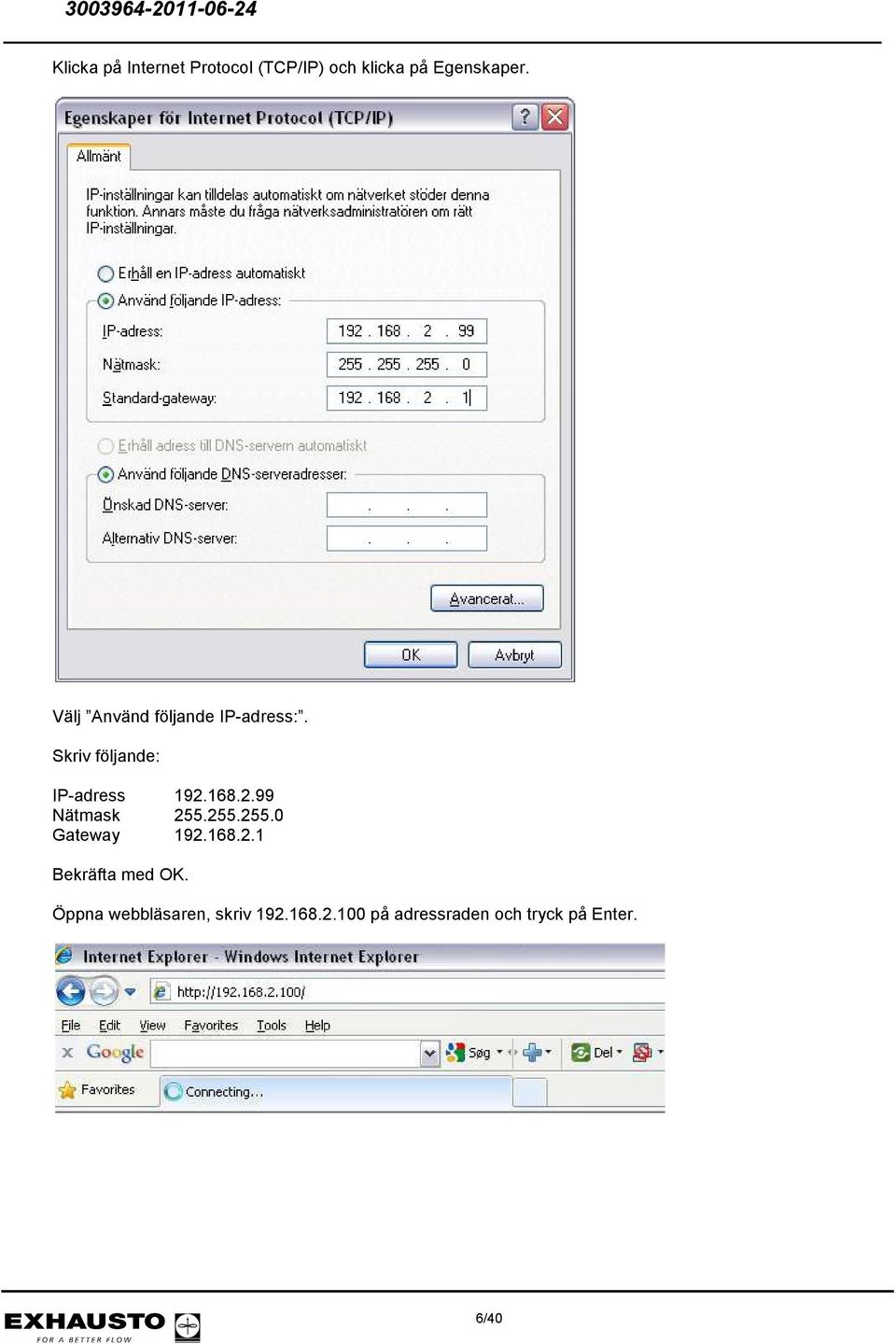

6 Klicka på Internet Protocol (TCP/IP) och klicka på Egenskaper. Välj Använd följande IP-adress:. Skriv följande: IP-adress Nätmask Gateway Bekräfta med OK. Öppna webbläsaren, skriv på adressraden och tryck på Enter. 6/40

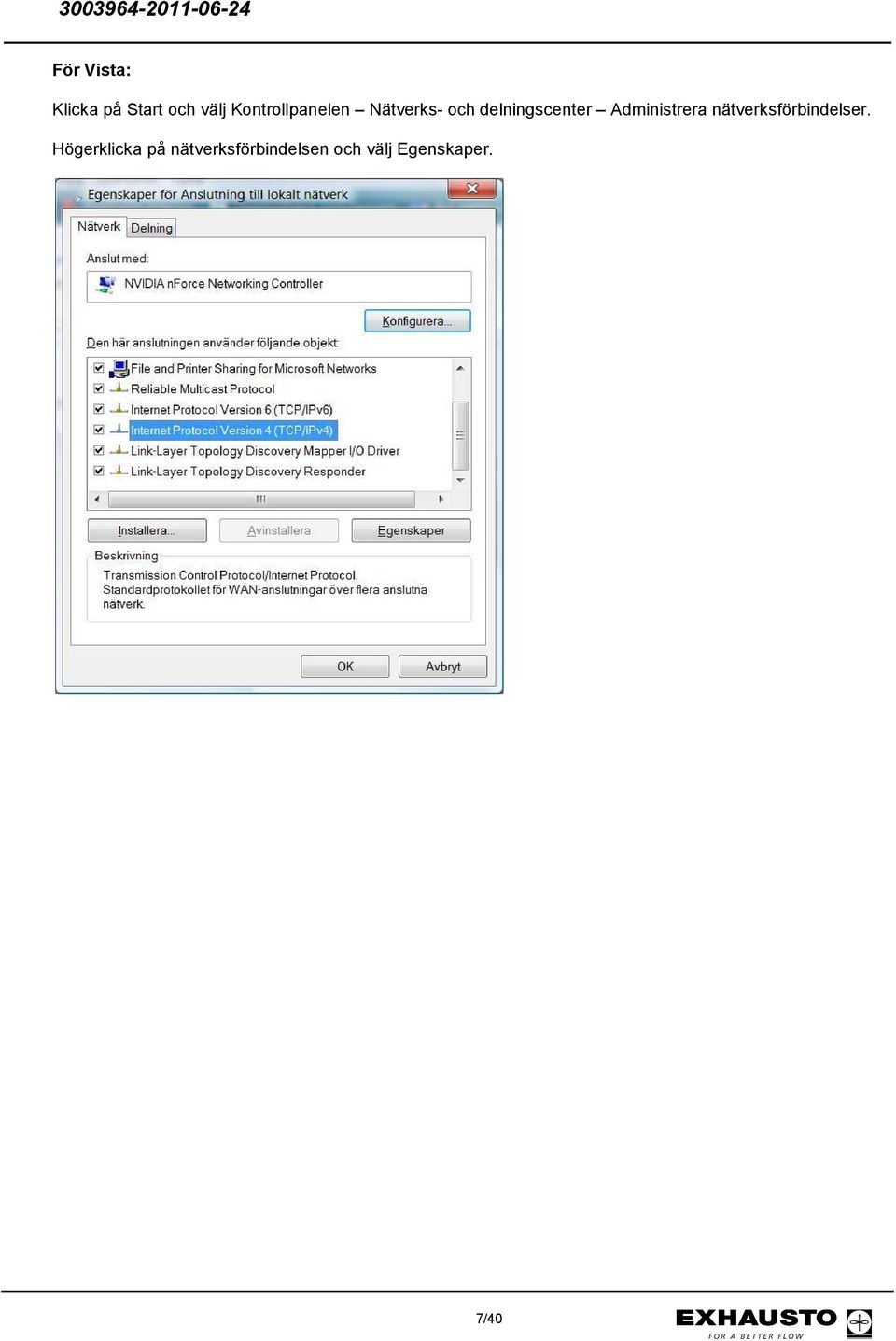

7 För Vista: Klicka på Start och välj Kontrollpanelen Nätverks- och delningscenter Administrera nätverksförbindelser. Högerklicka på nätverksförbindelsen och välj Egenskaper. 7/40

8 Välj TCP/IPv4 (Internet Protocol Version 4) och klicka på Egenskaper. Välj Använd följande IP-adress:. Skriv följande: IP-adress Nätmask Standard-gateway Bekräfta med OK. Öppna webbläsaren, skriv på adressraden och tryck på Enter. Webbservern stöder både IE7 och IE8. Om man använder IE9 kan vissa sidor visas felaktigt. I så fall måste man klicka på Kompatibilitetsvy i verktygsmenyn! 8/40

9 INLOGGNING Skriv in användarnamn, lösenord och valt språk. Det finns tre användarnivåer: Användarnamn Lösenord - Användarnivå USER Teknikernivå INSTALLER Servicenivå SERVICE 333 9/40

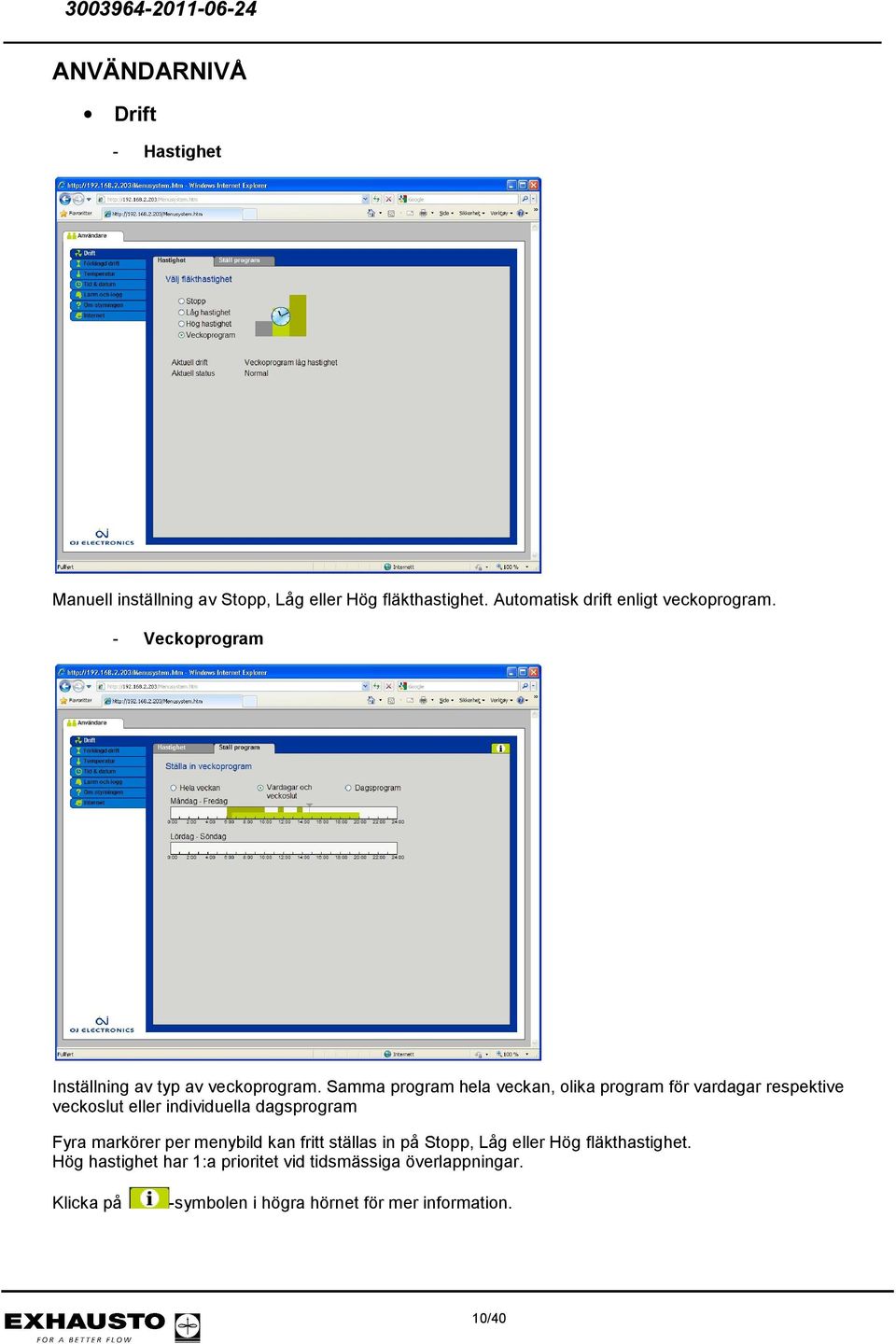

10 ANVÄNDARNIVÅ Drift - Hastighet Manuell inställning av Stopp, Låg eller Hög fläkthastighet. Automatisk drift enligt veckoprogram. - Veckoprogram Inställning av typ av veckoprogram. Samma program hela veckan, olika program för vardagar respektive veckoslut eller individuella dagsprogram Fyra markörer per menybild kan fritt ställas in på Stopp, Låg eller Hög fläkthastighet. Hög hastighet har 1:a prioritet vid tidsmässiga överlappningar. Klicka på -symbolen i högra hörnet för mer information. 10/40

11 Förlängd drift Förlängd drift överstyr veckoprogrammet, om Låg eller Hög fläkthastighet har valts för en inställd tid inom 7 dagar. Förlängd drift måste väljas för att aktiveras. När perioden avslutas fortsätter driften automatiskt enligt veckoprogrammet. Klicka på -symbolen i högra hörnet för mer information. Temperatur Inställning av börvärde för temperaturen och visning av aktuell temperatur. 11/40

12 Tid & datum Inställning av styrningens inbyggda klocka. Klockan används bl.a. av veckoprogrammet. Välj Aut. sommartid för automatisk växling mellan sommartid och vintertid. Klicka på PC tid för att hämta datum och tid från persondatorn. Larm och logg - Larm Visning av de senast utlösta larmen. Klicka på Återställ larm för att återställa larm. 12/40

13 - Larmlogg Visning av tid, datum och larmnummer för de 16 senast utlösta larmen. - Alarmöversikt (eventuellt kommande larm) Översikt över larm som eventuellt kan bli aktiva. 13/40

14 - Datalogg Visning av datalogg. Klicka på grafiken för att förstora bilden. - Status Klicka på symbolerna för att visa aggregatkomponenternas status. Blå värden är börvärden och svarta värden är aktuella värden eller temperatur. Välj överstyrning för att överstyra normal drift av fläktar, värmeväxlare, värme- eller kylbatterier. Välj normal drift för att återgå till normal drift. 14/40

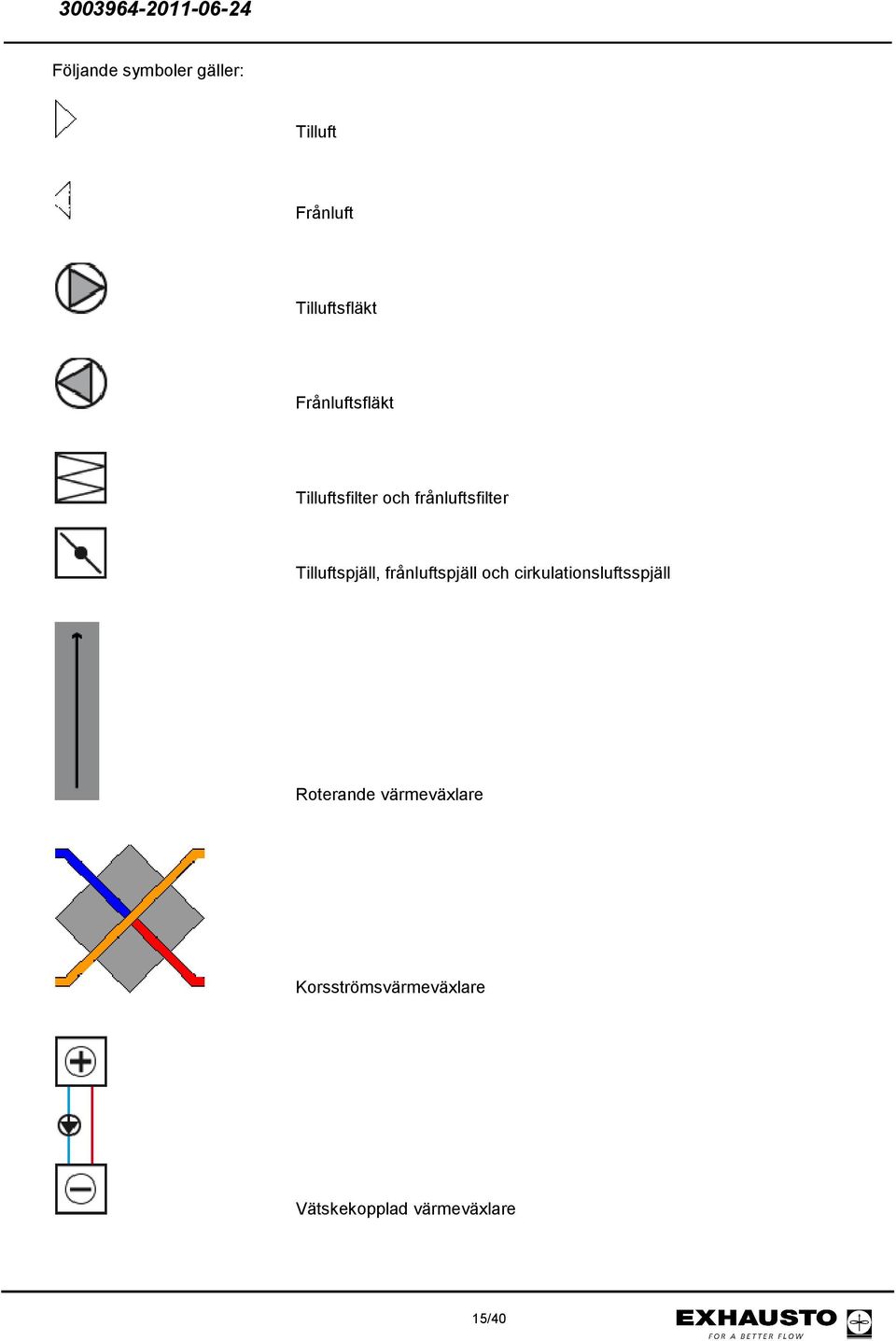

15 24 Följande symboler gäller: Tilluft Frånluft Tilluftsfläkt Frånluftsfläkt Tilluftsfilter och frånluftsfilter Tilluftspjäll, frånluftspjäll och cirkulationsluftsspjäll Roterande värmeväxlare Korsströmsvärmeväxlare Vätskekopplad värmeväxlare 15/40

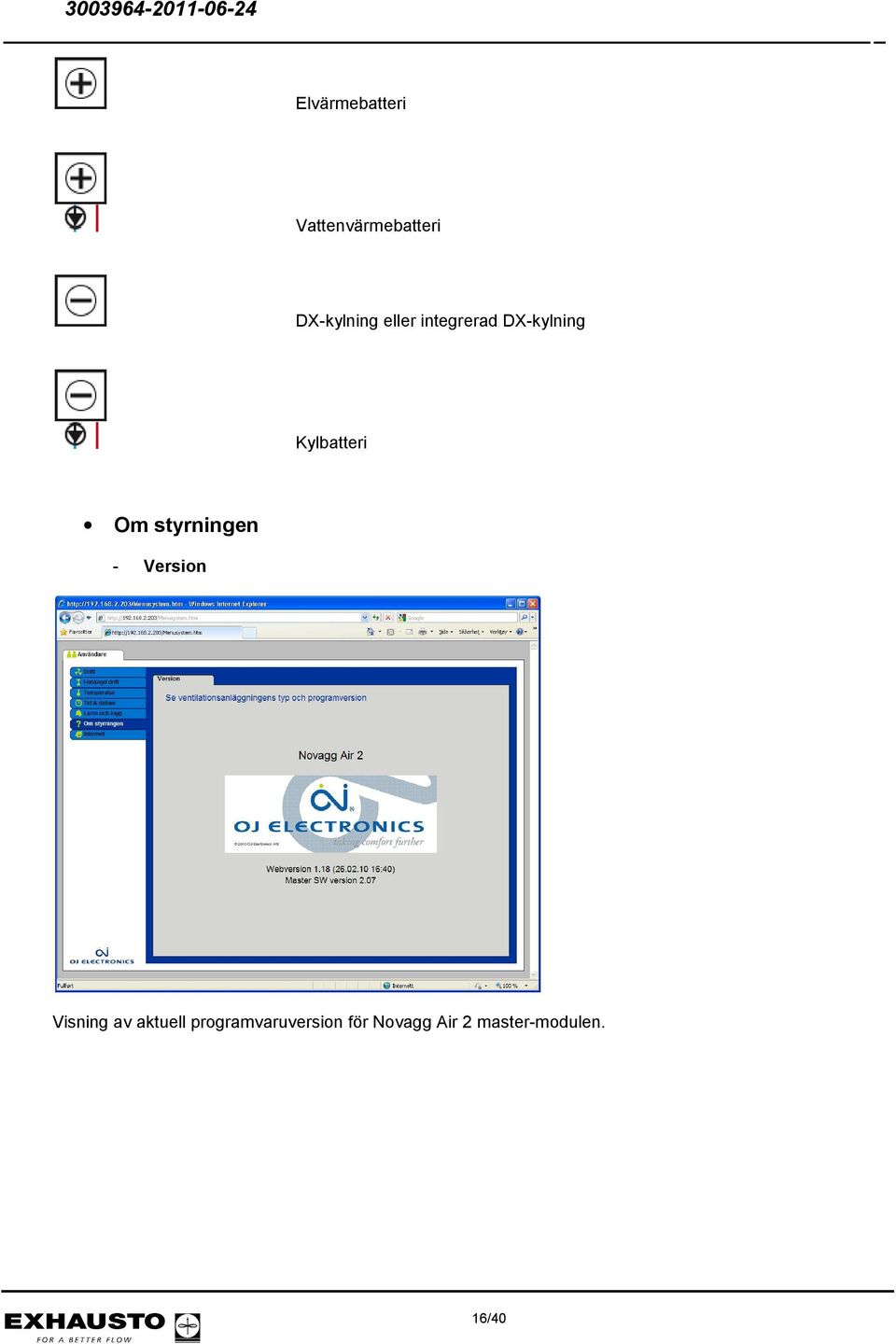

16 Elvärmebatteri Vattenvärmebatteri DX-kylning eller integrerad DX-kylning Kylbatteri Om styrningen - Version Visning av aktuell programvaruversion för Novagg Air 2 master-modulen. 16/40

17 Internet - IP-adress Visning av aktuell IP-adress och inställningar. - E-post: Inställning av e-postmeddelande vid larm. 17/40

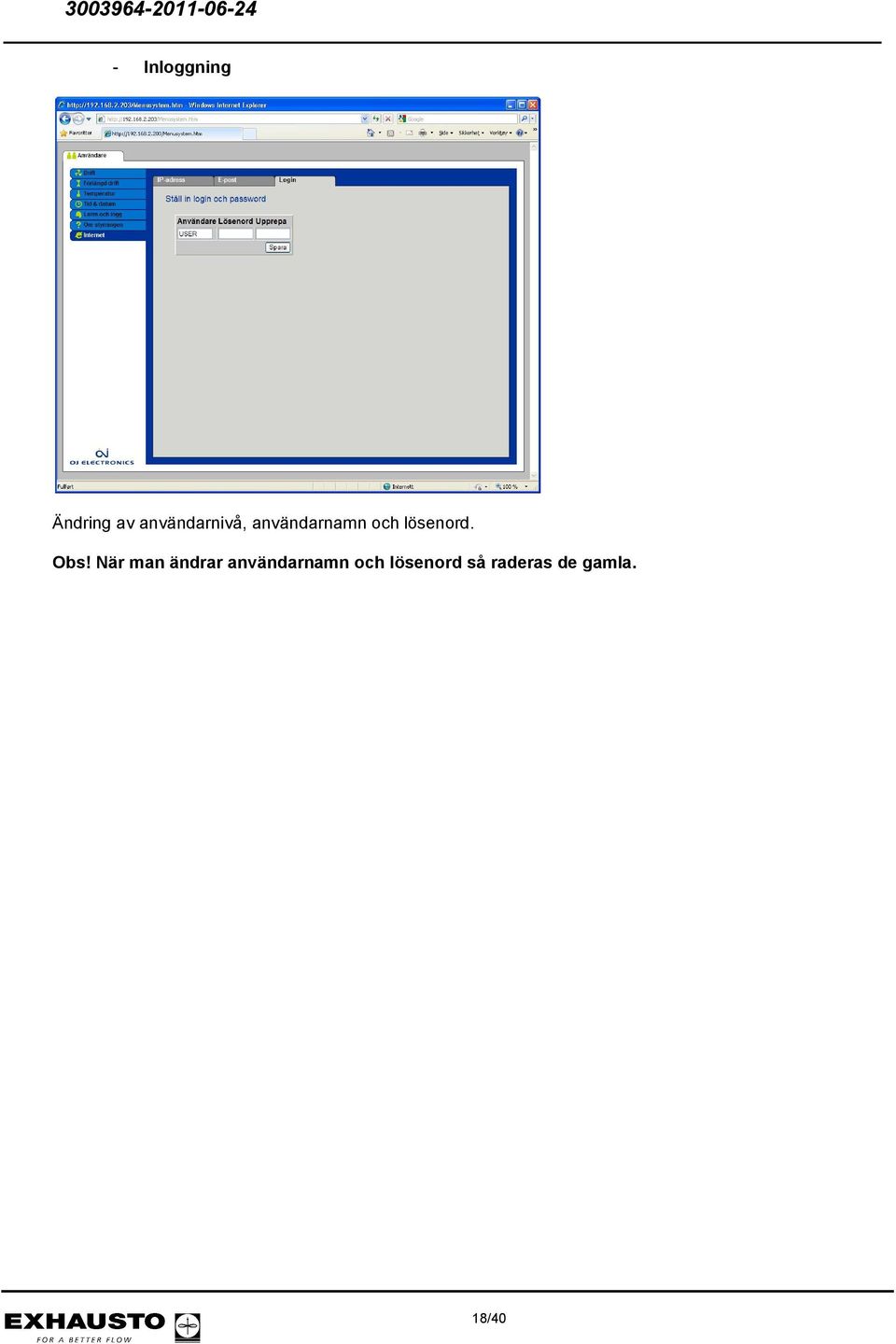

18 - Inloggning Ändring av användarnivå, användarnamn och lösenord. Obs! När man ändrar användarnamn och lösenord så raderas de gamla. 18/40

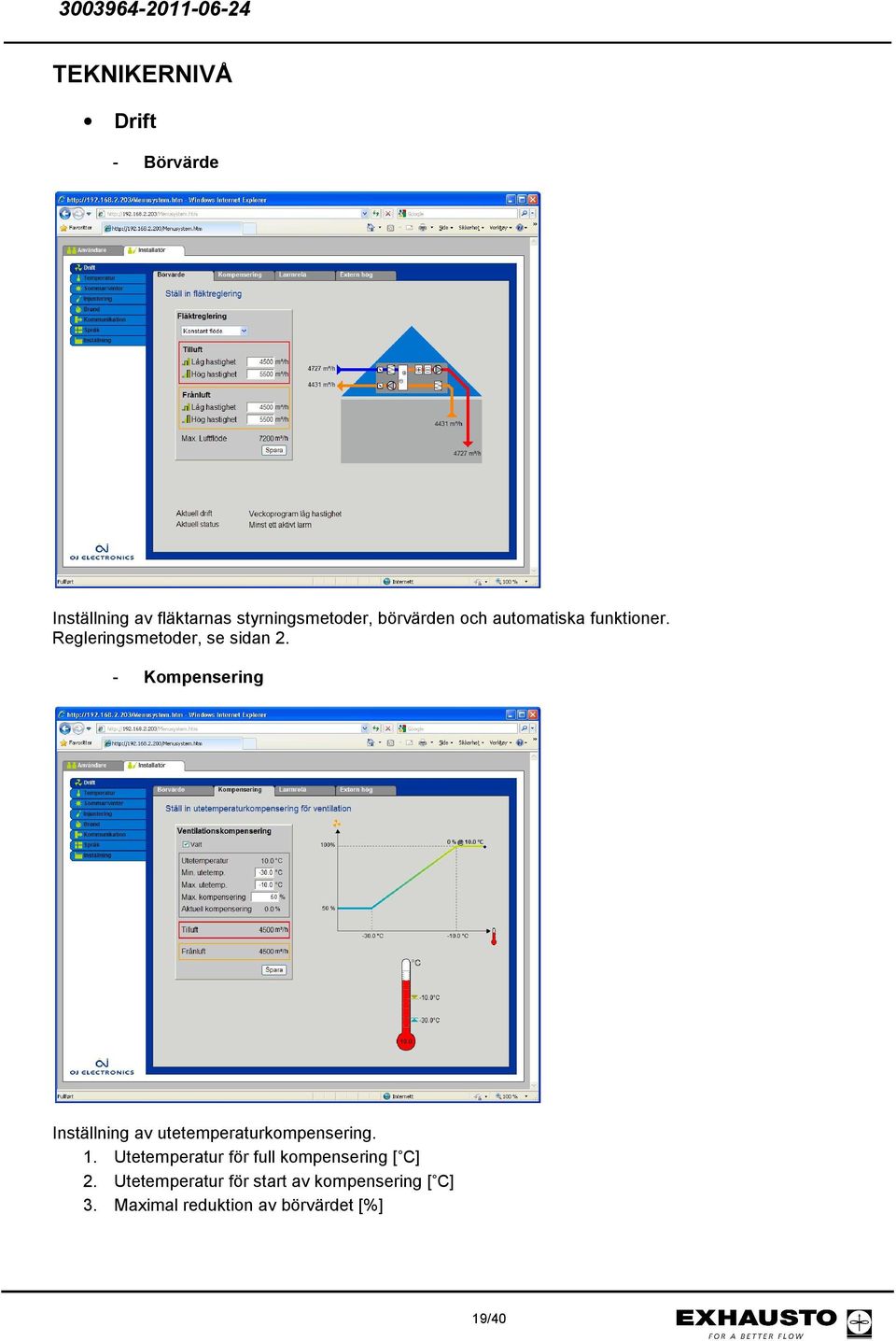

19 TEKNIKERNIVÅ Drift - Börvärde Inställning av fläktarnas styrningsmetoder, börvärden och automatiska funktioner. Regleringsmetoder, se sidan 2. - Kompensering Inställning av utetemperaturkompensering. 1. Utetemperatur för full kompensering [ C] 2. Utetemperatur för start av kompensering [ C] 3. Maximal reduktion av börvärdet [%] 19/40

20 - Larmrelä Inställning av larmreläfunktion: Ställ in B-larmreläets funktion till t.ex. drift av en extra fläkt eller zonbatteri. 1. B-larm: B-larm Följ låg hastighet Följ hög hastighet 2. A-larm: A-larm A+B-larm - Extern hög Inställning av förlängd driftstid vid aktivering av extern ingång för hög fläkthastighet. 20/40

21 Temperatur - Reglering Inställning av temperaturreglering och börvärde för temperaturen: 1. Temperaturreglering 2. Max. tilluftstemperatur [ C] 3. Min. tilluftstemperatur [ C] Max. och min. visas inte när man valt konstant tilluftstemperatur. Temperaturreglering, se sidan 3. - Återcirkulationsluft (visas endast om temperaturreglering är inställd på konstant rumstemperatur) Inställning av funktionen återcirkulationsluft. 1. Funktionen återcirkulationsluft: Till/Från 2. Återcirkulationsluft stopptemperatur [ C] 3. Återcirkulationsluft starttemperatur [ C] 21/40

22 - Kylning Inställning av min. tilluftstemperatur när kylning är aktiverad. Utetemperatur stopp och återvinning av kyla. 1. Min. tilluftstemperatur [ C] 2. Utetemp. stopp [ C] 3. Återvinning av kyla (ska som standard stå på Nej) 4. Val av kylningshastighet ställer in önskad fläktforcering vid start av kylning - Sommarnatt Inställning av sommarnattskylning. 1. Start och stopp rumstemperatur [ C] 2. Ute stopptemperatur och min. tilluftstemperatur [ C] 3. Start- och stopptidpunkt 22/40

23 Sommar/vinter - Kompensering Vinterkompensering av börvärde för temperaturen: 1. Utetemperatur för start av kompensering [ C] 2. Utetemperatur för maximal kompensering [ C] 3. Max. kompensering av börvärde [ C] Sommarkompensering av börvärde för temperaturen: 1. Utetemperatur för start av kompensering [ C] 2. Utetemperatur för maximal kompensering [ C] 3. Max. kompensering av börvärde [ C] 23/40

24 - Automatisk växling Visar aktuell drift och inställning av växling sommar/vinter. Sommar: Rumstemperatur Vinter: Tilluftstemperatur Inställning växling mellan sommar/vinter: 1. Från 2. Utetemperatur 3. Kalender 4. Sommar 5. Vinter Inställning av växling för utetemperatur. (Visas endast om växling är inställd på: Utetemperatur) 1. Sommar vid temperaturer över [ C] 2. Vinter vid temperaturer under [ C] Ingen växling sker när temperaturen ligger inom sommar-/vintergränserna. Inställning av växlingsdatum. (Visas endast om växling är inställd på: Kalender) 1. Datum för växling till sommar. 2. Datum för växling till vinter. 24/40

25 Injustering - Börvärde Lås fläkthastigheterna under tiden som ventilationskanalernas VAV-spjäll injusteras manuellt. Brand - Ventilation Inställning av ventilation vid brand. När brandlarm aktiveras, tvingas fläktarna att köra med inställd hastighet. 1. Frånluftsfläkt [%] 2. Tilluftsfläkt [%] 25/40

26 Kommunikation - Internet Inställning av internetförbindelsen TCP/IP - Modbus Modbus-inställningar: Inställning av fjärrkommunikation via Modbus RS485-anslutning. 1. Modbus-adress [1 240] 2. Baudrate [9600, 19200, 38400] 3. Stoppbit [1, 2] 4. Paritet [ingen, jämn, ojämn] 26/40

27 - LON Visning av LON-information (visas endast om LON har installerats) 1. Neuron ID 2. Program ID 3. External interface file 4. Resource file set Språk - Inställning av språk Välj språk: danska, engelska, tyska, svenska eller norska. 27/40

28 Inställning - Hämta fabriksinställningar Återskapa fabriksinställningarna av styrsystemet. 28/40

29 24 SERVICENIVÅ Aggregat - Status Klicka på symbolerna för att visa aggregatkomponenternas status. Blå värden är börvärden, och svarta värden är aktuella värden eller temperatur. Välj överstyrning för att överstyra normal drift av fläktar, värmeväxlare, värme- eller kylbatterier. Välj normal drift för att återgå till normal drift. Obs! Överstyr inte värme och kylning samtidigt, eftersom huvudströmbrytaren och huvudsäkringen inte är dimensionerade för att värmning och kylning sker samtidigt. Obs! För att kylningen ska fungera korrekt, ska värmeväxlareffekten överstyras till 0 %. Följande symboler gäller: Tilluft Frånluft Tilluftsfläkt Frånluftsfläkt Tilluftsfilter och frånluftsfilter 29/40

30 Tilluftspjäll, frånluftspjäll och spjäll för återcirkulationsluft Roterande värmeväxlare Korsströmsvärmeväxlare Vätskekopplad värmeväxlare Elvärmebatteri Vattenvärmebatteri DX-kylning eller integrerad DX-kylning Kylbatteri 30/40

31 - Inställningar Klicka på symbolerna för att ändra aggregatkomponenternas inställningar. - Brandlarm Ställ in temperaturgränser för aggregatets inbyggda brandlarm. 1. Temperatur i frånluft [ C] 2. Temperatur i tilluft [ C] 31/40

32 Anslutningar - Air2Master, Air2FanIO1, Air2FanIO2, Air2Ext1, Air2Ext2 Genom att välja flikarna Air2Master, Air2FanIO1, Air2FanIO2, Air2Ext1 och Air2Ext2 får du information om vilka funktioner som kan kopplas till de olika in- och utgångarna. Under Air2FanIO1 och Air2FanIO2 kan du föra musmarkören över Fan I/O-boxen för att visa in- och utgångarna i själva boxen. Klicka på -symbolen i högra hörnet för mer information. 32/40

33 Larmlogg - Larm Visning av de senast utlösta larmen. Klicka på Återställ larm för att återställa larm. - Larmlogg Visning av tid, datum och larmnummer för de 16 senast utlösta larmen. 33/40

34 - Larmöversikt (eventuellt kommande larm) Översikt över larm som eventuellt kan bli aktiva. - Datalogg Visning av datalogg. Klicka på grafiken för att förstora bilden. 34/40

35 Larmnr. Larmtext Larmtyp Auto reset Aggregatstopp Felsökning 1 Brandlarm A Digital ingång Brandlarm öppen. 2 Larm extern brandtermostat A X Digital ingång Extern brandtermostat öppen. 3 Internt brandlarm A X Hög inblåsnings- /utsugningstemperatur i ventilationsaggregatet. 4 Externt stopp B X X Digital ingång Externt stopp öppen. 9 Flödeskompensering av filtervakt ej kalibrerad B X Mätning av Filter tryckreferens ej utförd. Utlöses efter 20 minuter. 10 Handterminal (Air2Hterm): Ingen kommunikation B X Handterminalen ej ansluten till bussen. Fel i busskabeln. 11 FanIO 1 (Air2FanIO): Ingen kommunikation A X X FanIO ej ansluten till bussen i FanIO-kontakten. Fel i busskabeln. 12 FanIO 2 (Air2FanIO): Ingen kommunikation 13 Expansionsmodul 1 (Air2Ext): Ingen kommunikation 14 Expansionsmodul 2 (Air2Ext): Ingen kommunikation 15 Lon gateway (Air2Lon): Ingen kommunikation 16 Inblåsning frekv.omr. (OJ- FCxxx): Ingen kommunikation 17 Utsugning frekv.omr. (OJ- FCxxx): Ingen kommunikation 18 Roterande värmeväxlare (RHX2M): Ingen kommunikation 19 Tryckgivare (PTH): Ingen kommunikation 20 Temperaturgivare fel: Inblåsning 21 Temperaturgivare fel: Utsugning 22 Temperaturgivare fel: Rum 23 Temperaturgivare fel: Utkast FanIO DIP-omkopplarna står fel A X X FanIO ej ansluten till bussen i FanIO-kontakten. Fel i busskabeln. FanIO DIP-omkopplarna står fel A X X Air2Ext ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X Air2Ext ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. B X Air2Lon en ansluten till bussen. Fel i busskabeln. A X X OJ-FC ej ansluten till bussen i FanIO-kontakten. Fel i busskabeln. Busskabeln i OJ-FC monterad i BUS-kontakten istället för FCC. A X X OJ-FC ej ansluten till bussen i FanIO-kontakten. Fel i busskabeln. Busskabeln i OJ-FC monterad i BUS-kontakten istället för FCC. A X X RHX2M ej ansluten till bussen. Fel i busskabeln. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X Inblåsningstemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. A X X Utsugningstemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. A X X Rumstemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. A X X Utkasttemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. 35/40

36 Larmnr. Larmtext Larmtyp Auto reset Aggregatstopp Felsökning 24 Temperaturgivare fel: Utomhustemperatur 25 Temperaturgivare fel: Vattenbatteri 26 Temperaturgivare fel: Värmeåtervinning A X X Utetemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. A X X Vattenbatteritemperaturgivaren avbruten/kortsluten, Givaren ej konfigurerad till en temperaturingång. A X X Återvinningstemperaturgivaren avbruten/kortsluten Givaren ej konfigurerad till en temperaturingång. 27 Pumplarm, värme A X Digital ingång Värmebatteri fel öppen. Larm från cirkulationspumpen 28 Fryslarm vattenbatteri A X Låg framloppstemperatur. Cirkulationspumpen defekt. Låg utetemperatur. 30 Inblåsning frekv.omr. (OJ- FCxxx): Låg matningsspänning (Vlo) 31 Inblåsning frekv.omr. (OJ- FCxxx): Hög matningsspänning (Vhi) 32 Inblåsning frekv.omr. (OJ- FCxxx): Hög utgångsström (Ihi) 33 Inblåsning frekv.omr. (OJ- FCxxx): Hög temperatur (Thi) 34 Inblåsning frekv.omr. (OJ- FCxxx): Fasbortfall matning 35 Inblåsning frekv.omr. (OJ- FCxxx): Hög intern rippelspänning 37 Frekvensomriktare larm inblåsning A X Låg nätspänning A X Hög nätspänning. Bromstiden för kort. A X Kortslutning i motorn eller kabeln. Motorn blockerad. Fel motortyp. A X Hög omgivningstemperatur. Överbelastning av frekvensomformaren. A X Nätspänningen saknar en fas. B Nätspänningen instabil. Frekvensomformaren överbelastad. A X Digital ngång Frekvensomvandlare larm inblåsning öppen. 38 Filter inblåsning B Tryckförlust över inblåsningsfiltret för högt. Filtret igensatt. 39 FanIO 1 (Air2FanIO): +24 V DC överbelastat 40 Utsugning frekv.omr. (OJ- FCxxx): Låg matningsspänning (Vlo) 41 Utsugning frekv.omr. (OJ- FCxxx): Hög matningsspänning (Vhi) 42 Utsugning frekv.omr. (OJ- FCxxx): Hög utgångsström (Ihi) 43 Utsugning frekv.omr. (OJ- FCxxx): Hög inre temperatur A X + 24V DC från FanIO1 plint 14, 16, 18 kortsluten, Strömförbrukningen från FanIO1 överstiger 0,6 A. A X Låg nätspänning A X Hög nätspänning. Bromstiden för kort. A X Kortslutning i motorn eller kabeln. Motorn blockerad. Fel motortyp. A X Hög omgivningstemperatur. Överbelastning av frekvensomformaren. 36/40

37 Larmnr. Larmtext Larmtyp Auto reset Aggregatstopp Felsökning 45 Utsugning frekv.omr. (OJ- FCxxx): Hög intern rippelspänning 47 Frekvensomriktare larm utblåsning B Nätspänningen instabil. Frekvensomformaren överbelastad. A X Digital ngång Frekvensomvandlare larm inblåsning öppen. 48 Filter utsugning B Tryckförlust över inblåsningsfiltret 49 FanIO 2 (Air2FanIO): +24 V DC överbelastat 50 Roterande värmeväxlare (RHX2M): Ingen rotation 51 Roterande värmeväxlare (RHX2M): Låg matningsspänning (Vlo) 52 Roterande värmeväxlare (RHX2M): Hög matningsspänning (Vhi) 53 Roterande värmeväxlare (RHX2M): Hög utgångsström (Ihi) 54 Roterande värmeväxlare (RHX2M): Hög inre temperatur 55 Roterande värmeväxlare (RHX2M): Momentan överbelastning för högt. Filtret igensatt. A X + 24V DC från FanIO1 plint 14, 16, 18 kortsluten, Strömförbrukningen från FanIO1 överstiger 0,6 A. B B B B B B Inga pulser från rotationsvakten. Rembrott till rotorn. Rotorn går för trögt på grund av bristfällig riktning. Låg nätspänning Hög nätspänning Kortslutning i motorn eller kabeln. Motorn blockerad. Fel motortyp. Hög omgivningstemperatur. Överbelastning av RHX2Mstyrningen. Rotorn går för trögt på grund av bristfällig riktning. Stegmotorn kan inte dra rotorn med korrekt varvtal. 58 Fryslarm värmeväxlare A X Avkastningstemperaturen under frysgränsen, även om shuntspjället har beordrats helt öppet (0 V). 59 Ingen värmeåtervinning, låg temperatur 60 Låg inblåsningstemperatur 61 Hög inblåsningstemperatur A X Återvinningstemperaturen i det vätskekopplade återvinningsbatteriet för låg i mer än 10 minuter. A X Inblåsningstemperaturen har varit för låg i mer än 10 minuter. Otillräcklig värme till förfogande. Låg utetemperatur. B Inblåsningstemperaturen har varit för låg i mer än 10 minuter. Otillräcklig kylning till förfogande. Hög utetemperatur. 62 Låg utsugningstemperatur A X Utsugningstemperaturen har varit för låg i mer än 20 minuter. Max. inblåsningstemperatur för låg. Luftmängden för låg. 63 Hög utsugningstemperatur 65 Värme frånkopplad p.g.a. för låg luftvolym B Utsugningstemperaturen har varit för hög i mer än 20 minuter. Min. inblåsningstemperatur är för hög. Luftmängden för låg. B X Luftmängden genom elvärmebatteriet för låg i mer än 5 minuter. 37/40

38 Larmnr. Larmtext Larmtyp Auto reset Aggregatstopp Felsökning 66 Elbatteri: överhettningslarm 67 UTGÅET 68 Kontaktorn till elbatteriet har hängt sig. B B Överhettningstermostaten i elvärmebatteriet frånkopplad. Digital ingång Värmebatterifel sluten när värmerelä 1 är öppet. Kontaktorn fastbränd. 70 Hög CO2-halt B X CO2-nivån för hög i mer än 20 minuter. Max. luftmängd för låg. 71 Låg inblåsningsvolym A X Inblåsningsluftmängden för låg i mer än 10 minuter. 72 Hög inblåsningsvolym A X Inbåsningsluftmängden för hög i mer än 10 minuter. 73 Låg utsugningsvolym A X Utsugningsluftmängden för låg i mer än 10 minuter. 74 Hög utsugningsvolym A X Utsugningsluftmängden för låg i mer än 10 minuter. 75 Lågt inblåsningslufttryck B Inblåsningstrycket för lågt i mer än 10 minuter. 76 Högt inblåsningslufttryck A X Inblåsningstrycket för högt i mer än 10 minuter. 77 Lågt utsugningslufttryck B Utsugningstrycket för lågt i mer än 10 minuter. 78 Högt utsugningslufttryck A X Utsugningstrycket för högt i mer än 10 minuter. 80 Kylfel B Digital ingång Kylfel öppen. Larm från kylanläggning. 81 Lågt kyltryck krets 1 B Kylkrets 1: Trycket i förångaren för lågt. Brist på kylmedel / läckage. 82 Högt kyltryck krets 1 B Kylkrets 1: Trycket i kondensorn för högt. För mycket kylmedel. Hög temperatur i kondensorn. 83 Kylfel 1: Kompressor 1 överhettad krets 1 84 Kylfel 2: Kompressor 2 överhettad krets 1 B B Digital ingång Kylfel 1 öppen. Kompressor 1 överhettad i kylkrets 1. Digital ingång Kylfel 2 öppen. Kompressor 2 överhettad i kylkrets Lågt kyltryck krets 2 B Kylkrets 2: Trycket i förångaren för lågt. Brist på kylmedel / läckage. 86 Högt kyltryck krets 2 B Kylkrets 2: Trycket i kondensorn för högt. För mycket kylmedel. Hög temperatur i kondensorn. 87 Kylfel 3: Kompressor 1 överhettad krets 2 88 Kylfel 4: Kompressor 2 överhettad krets 2 89 UTGÅET 90 Tryckgivare fel: DX lågtryck 1 B B B Digital ingång Kylfel 3 öppen. Kompressor 1 överhettad i kylkrets 2. Digital ingång Kylfel 4 öppen. Kompressor 2 överhettad i kylkrets 2. Analog signal på ingång DX lågtryck 1 lägre än inställd min.- spänning. Tryckgivaren i förångaren i kylkrets 1 felaktigt ansluten. Tryckgivaren defekt. 38/40

39 Larmnr. Larmtext Larmtyp Auto reset Aggregatstopp Felsökning 91 Tryckgivare fel: DX högtryck 1 92 Tryckgivare fel: DX lågtryck 2 93 Tryckgivare fel: DX högtryck 2 94 CO2 sensor ikke konfigureret 95 FanOpt. inblåsning ej konfigurerad 96 FanOpt. utsugning ej konfigurerad 100 Tryckgivare 0 (PTH6202): Ingen kommunikation 101 Tryckgivare 1 (PTH6202): Ingen kommunikation 102 Tryckgivare 2 (PTH6202): Ingen kommunikation 103 Tryckgivare 3 (PTH6202): Ingen kommunikation 104 Tryckgivare 4 (PTH6202): Ingen kommunikation 105 Tryckgivare 5 (PTH6202): Ingen kommunikation 106 Tryckgivare 6 (PTH6202): Ingen kommunikation 107 Tryckgivare 7 (PTH6202): Ingen kommunikation B Analog signal på ingång DX högtryck 1 högre än inställd max.- spänning. Tryckgivaren i förångaren i kylkrets 1 felaktigt ansluten. Tryckgivaren defekt. B Analog signal på ingång DX lågtryck 2 lägre än inställd min.- spänning. Tryckgivaren i förångaren i kylkrets 2 felaktigt ansluten. Tryckgivaren defekt. B Analog signal på ingång DX högtryck 2 högre än inställd max.- spänning. Tryckgivaren i förångaren i kylkrets 2 felaktigt ansluten. Tryckgivaren defekt. B X Givaren ej konfigurerad till en temperaturingång. B X FanOptimiser inblåsning ej konfigurerad till en temperaturingång. B X FanOptimiser utsugning ej konfigurerad till en temperaturingång. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. A X X PTH ej ansluten till bussen. Fel i busskabeln. Adressknappen står fel. 39/40
