1 Modbus Protocol, EXHAUSTO AIR 2 ANVÄNDARHANDBOK Modbus Protocol EXHAUSTO AIR 2 EXHAUSTO AB Tel Verkstadsgatan Fax S Mariestad info@exhausto.se

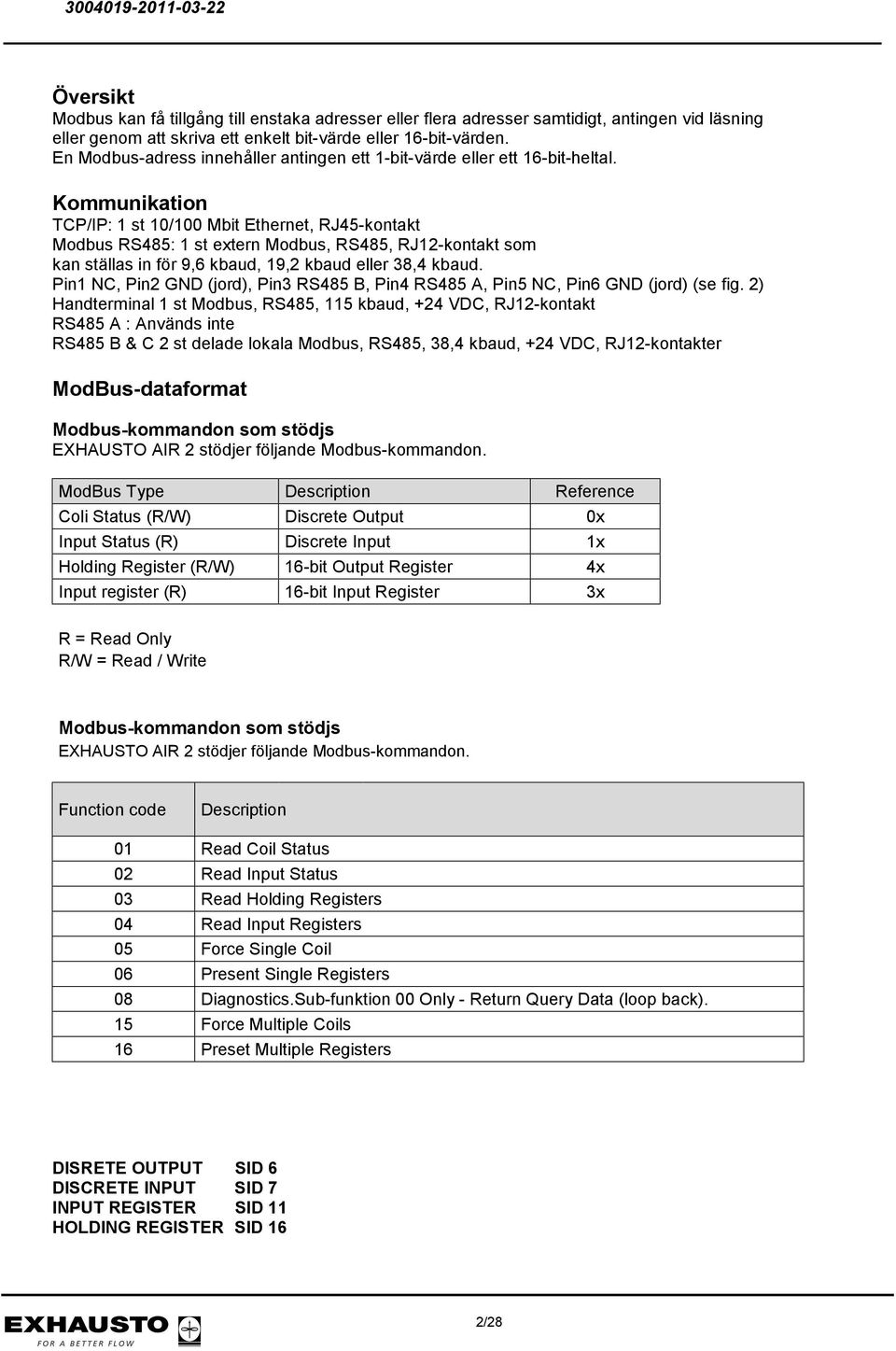

2 Översikt Modbus kan få tillgång till enstaka adresser eller flera adresser samtidigt, antingen vid läsning eller genom att skriva ett enkelt bit-värde eller 16-bit-värden. En Modbus-adress innehåller antingen ett 1-bit-värde eller ett 16-bit-heltal. Kommunikation TCP/IP: 1 st 10/100 Mbit Ethernet, RJ45-kontakt Modbus RS485: 1 st extern Modbus, RS485, RJ12-kontakt som kan ställas in för 9,6 kbaud, 19,2 kbaud eller 38,4 kbaud. Pin1 NC, Pin2 GND (jord), Pin3 RS485 B, Pin4 RS485 A, Pin5 NC, Pin6 GND (jord) (se fig. 2) Handterminal 1 st Modbus, RS485, 115 kbaud, +24 VDC, RJ12-kontakt RS485 A : Används inte RS485 B & C 2 st delade lokala Modbus, RS485, 38,4 kbaud, +24 VDC, RJ12-kontakter ModBus-dataformat Modbus-kommandon som stödjs EXHAUSTO AIR 2 stödjer följande Modbus-kommandon. ModBus Type Description Reference Coli Status (R/W) Discrete Output 0x Input Status (R) Discrete Input 1x Holding Register (R/W) 16-bit Output Register 4x Input register (R) 16-bit Input Register 3x R = Read Only R/W = Read / Write Modbus-kommandon som stödjs EXHAUSTO AIR 2 stödjer följande Modbus-kommandon. Function code Description 01 Read Coil Status 02 Read Input Status 03 Read Holding Registers 04 Read Input Registers 05 Force Single Coil 06 Present Single Registers 08 Diagnostics.Sub-funktion 00 Only - Return Query Data (loop back). 15 Force Multiple Coils 16 Preset Multiple Registers DISRETE OUTPUT SID 6 DISCRETE INPUT SID 7 INPUT REGISTER SID 11 HOLDING REGISTER SID 16 2/28

3 Modbus/RTU anslutning Pin 6: GND Pin 5: NC Pin 4: RS485 A Pin 3: RS485 B Pin 2: GNDn 1: Pin 1: NC Standard Modbus RTU kommunikation inställningar: Baudrate 9600 Paritet None Databit 8 Startbit 1 Stoppbit 1 Standard kommunikation inställninger kan endres via web server eller handterminal. 3/28

4 Modbus / TCP/IP anslutning TCP/IP 4/28

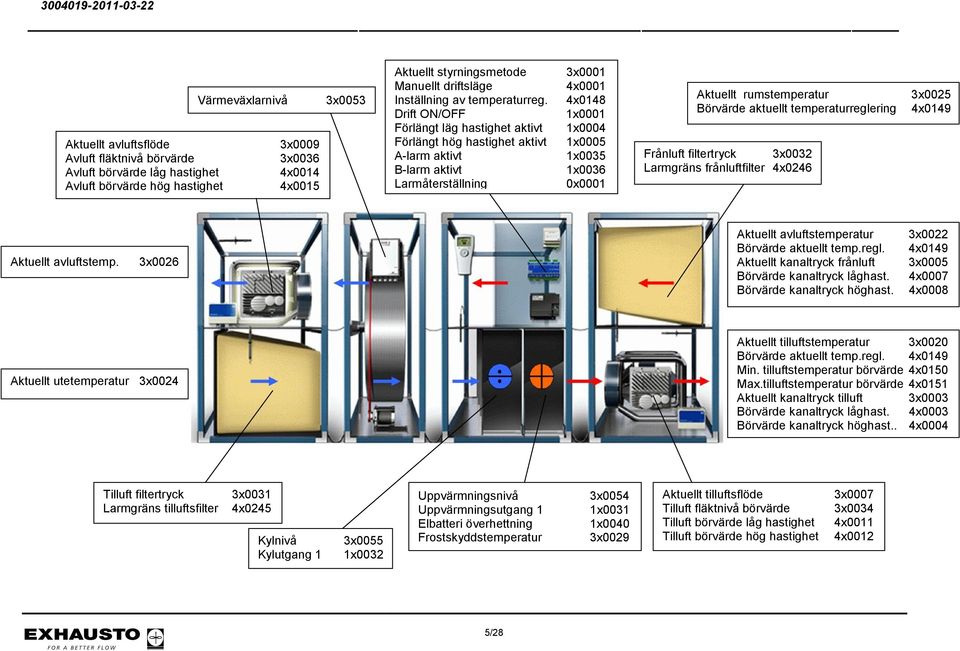

5 Värmeväxlarnivå Aktuellt avluftsflöde 3x0009 Avluft fläktnivå börvärde 3x0036 Avluft börvärde låg hastighet 4x0014 Avluft börvärde hög hastighet 4x0015 3x0053 Aktuellt styrningsmetode Manuellt driftsläge Inställning av temperaturreg. Drift ON/OFF Förlängt läg hastighet aktivt Förlängt hög hastighet aktivt A-larm aktivt B-larm aktivt Larmåterställning 3x0001 4x0001 4x0148 1x0001 1x0004 1x0005 1x0035 1x0036 0x0001 Aktuellt rumstemperatur Börvärde aktuellt temperaturreglering Frånluft filtertryck 3x0032 Larmgräns frånluftfilter 4x0246 3x0025 4x0149 Aktuellt avluftstemp. 3x0026 Aktuellt avluftstemperatur Börvärde aktuellt temp.regl. Aktuellt kanaltryck frånluft Börvärde kanaltryck låghast. Börvärde kanaltryck höghast. 3x0022 4x0149 3x0005 4x0007 4x0008 Aktuellt utetemperatur 3x0024 Aktuellt tilluftstemperatur 3x0020 Börvärde aktuellt temp.regl. 4x0149 Min. tilluftstemperatur börvärde 4x0150 Max.tilluftstemperatur börvärde 4x0151 Aktuellt kanaltryck tilluft 3x0003 Börvärde kanaltryck låghast. 4x0003 Börvärde kanaltryck höghast.. 4x0004 Tilluft filtertryck Larmgräns tilluftsfilter 3x0031 4x0245 Kylnivå Kylutgang 1 3x0055 1x0032 Uppvärmningsnivå Uppvärmningsutgang 1 Elbatteri överhettning Frostskyddstemperatur 3x0054 1x0031 1x0040 3x0029 Aktuellt tilluftsflöde Tilluft fläktnivå börvärde Tilluft luft börvärde låg hastighet Tilluft börvärde hög hastighet 3x0007 3x0034 4x0011 4x0012 5/28

6 Discrete Output (Bit R/W) Alr_Reset 0 0x Återställningssignal larm (AutoReturn till noll) CoolRecovFunc 1 0x Återvinning av kyla ON/OFF SN_Func 2 0x Sommarnattskylning; ON/OFF SWTC_Func 3 0x Sommar-/vintertemperaturkompensering; ON/OFF FlwTmpCmpFunc 4 0x Flödes-/utetemperaturkompensering; ON/OFF RecircFunc 5 0x Återcirkulationsfunktion; ON/OFF CoolFlwForceFc 6 0x Forcerat flöde vid kylbehov; ON/OFF TimeSw-SumFunc 7 0x Automatisk sommar-/vintertid; ON/OFF ExtDrfHiPeriod 8 0x Ingång för forcerad hög hastighet ExtDrfPeriodON 9 0x Förlängd drift med forcerad hög hastighet Aktiv ManZeroCali 19 0x Starta manuell 0 -kalibrering (kan användas samtidigt med automatisk 0 - kalibrering) Automatisk återställning till 0 (OFF) när kalibreringen är avslutad AutoZeroCali 20 0x Automatisk 0 -kalibreringsfunktion ON/OFF FiltDynAlrFunc 21 0x Filter dynamisk larmfunktion -> ON/OFF OFF -> Statisk larmgräns (konstant) ON -> Dynamisk larmgräns (gräns som ändras med flödet) FiltCalibrate 22 0x Start kalibrering av filter. Automatisk återställning till 0 (OFF) när kalibreringen är avslutad. OBS! ENDAST NÄR DYNAMIC-MODE ÄR INSTÄLLT FiltCaliDone 23 0x Filterkalibrering utförd (validera filterdata) OBS! ENDAST NÄR DYNAMIC-MODE ÄR INSTÄLLT 6/28

7 Discrete Input (Bit RO) Operation 0 1x Drift ON/OFF ExtStop 1 1x Externt stopp ExtHiSpeed 2 1x Externt bestämd hög hastighet ExtDrfLoSpeed 3 1x Förlängd låg hastighet -> Aktiv ExtDrfHiSpeed 4 1x Förlängd hög hastighet -> Aktiv ElBattPowerRed 9 1x Energi till elvärmebatteriet sänkt pga. lågt flöde SN_Drift 10 1x Sommarnattskylning aktiverad SN_Reset 11 1x Återställ parametrar för sommarnattskylning (Ny beräkning startas) SWTC_WintComp 12 1x Vintertemperaturkompensering aktiverad SWTC_SumComp 13 1x Sommartemperaturkompensering aktiverad SW_Status 14 1x Sommar/vinter aktuell status (SW_Mode = 1..3) OFF > Vinterdrift ( 0 ) ON Sommardrift ( 1 ) RecircStatus 15 1x Status för återcirkulationen EXC_Exercise 16 1x Motion för värmeväxlaren -> Aktiv ExhaustPowRed 17 1x Signal till korsströmsvärmeväxlaren sänkt (frostskydd) SupDuctMinFlow 18 1x Tilluftskanal tryckregulator reglerad till lägsta flöde SupDuctMaxFlow 19 1x Tilluftskanal tryckregulator reglerad till största flöde ExtDuctMinFlow 20 1x Frånluftskanal tryckregulator reglerad till lägsta flöde ExtDuctMaxFlow 21 1x Frånluftskanal tryckregulator reglerad till största flöde CoolRecovery 22 1x Återvinning av kyla -> Status HW_FrosrReg 23 1x Cirkulationspump på värmebatteri; Frostskydd -> Aktivt HW_PumpExer 24 1x Cirkulationspump på värmebatteri; Pumprörelse -> Aktiv CW_PumpExer 25 1x Cirkulationspump på kylbatteri; Pumprörelse -> Aktiv Heat_FlwDnReg 26 1x Signal till värmebatteri sänkt (för lågt flöde) -> Aktiv 7/28

8 TempRegMinSup 27 1x när reglering av lägsta tilluftstemperatur är aktiv. Endast aktivt när TempRegMode är 1 eller 2 (rumsreglering) TempRegMaxSup 28 1x när reglering av högsta tilluftstemperatur är aktiv. Endast aktivt när TempRegMode är 1 eller 2 (rumsreglering) BattEXC_Exer 29 1x Cirkulationspump på värmeåtervinningsbatteri; Pumprörelse -> Aktiv Heat_RE1 30 1x Värmerelä 1 Cool_RE1 31 1x Kylrelä 1 BattEXC_PumpRE 32 1x Cirkulationspump på värmeåtervinningsbatteri; Pump -> I drift AlrActive 33 1x Minst ett larm är aktivt Alr_RE1 34 1x larmrelä-1 (A-larm) Alr_RE2 35 1x larmrelä-2 (B-larm) Alr_FireSignal 36 1x Brandlarmsignal (rumsgivare) Alr_SmokeSig 37 1x Rök / Brandlarmsignal (givare i kanal) ElBattOverHeat 39 1x Elbatteri; larmsignal för hög temperatur FiltSupalarm 40 1x Filterlarm för tilluftsfilter (tryckfallet över inställt gränsvärde) FiltExtalarm 41 1x Filterlarm för frånluftsfilter (tryckfallet över inställt gränsvärde) SupTempSensErr 49 1x Givare för tilluftstemperatur Givarfel ExtTempSensErr 50 1x Givare för frånluftstemperatur Givarfel OutDoorSensErr 51 1x Givare för uteluftstemperatur Givarfel RoomSensErr 52 1x Givare för rumstemperatur Givarfel ExhaustSensErr 53 1x Givare för avlufttemperatur Givarfel HW_SensErr 54 1x Givare för temperatur i värmebatteri Givarfel BattEXC_SensEr 55 1x Givare för temperatur i värmeåtervinningsbatteri Givarfel HW_FrostAlr 56 1x Värmebatteri Frostlarm Cool_Sumalarm 59 1x Kylning allmänt larm Cool_DI1_alarm 60 1x Kylning digitalt larm-1 Ingång Cool_DI2_alarm 61 1x Kylning digitalt larm-2 Ingång 8/28

9 Cool_DI3_alarm 62 1x Kylning digitalt larm-3 Ingång Cool_DI4_alarm 63 1x Kylning digitalt larm-4 Ingång SupmotorON 69 1x Tilluftsmotor ON/OFF Supmotoralarm 70 1x larm från tilluftsmotor ON/OFF FCsupMtrAlrVlo 71 1x Tilluftsmotor larm för låg spänning FCsupMtrAlrVHi 72 1x Tilluftsmotor larm för hög spänningsgräns FCsupMtrAlrIHi 73 1x Tilluftsmotor larm för hög strömstyrka, motorskydd FCsupMtrAlrTmp 74 1x Tilluftsmotor temperaturlarm FCsupMtrAlrPhs 75 1x Tilluftsmotor fasfelslarm FCsupMtrAlrRip 76 1x Tilluftsmotor larm för Ripple-spänning FCsupMtrIHiLim 77 1x ExtmotorON 79 1x Extmotoralarm 80 1x FCextMtrAlrVlo 81 1x FCextMtrAlrVHi 82 1x FCextMtrAlrIHi 83 1x FCextMtrAlrTmp 84 1x FCextMtrAlrPhs 85 1x FCextMtrAlrRip 86 1x Tilluftsmotor hög strömgräns; kortslutningsskydd Frånluftsmotor ON/OFF larm frånluftsmotor ON/OFF Frånluftsmotor alarm för låg spänning Frånluftsmotor larm för hög spänningsgräns Frånluftsmotor larm för hög strömstyrkegräns Frånluftsmotor temperaturlarm Frånluftsmotor larm för fasfel Frånluftsmotor larm för Ripple-spänning 9/28

10 FCextMtrIHiLim 87 1x EXC_ON 89 1x EXC_Reset 90 1x EXC_Direction 91 1x EXC_Rotalarm 92 1x EXC_Vloalarm 93 1x EXC_VHialarm 94 1x EXC_IHialarm 95 1x EXC_Tempalarm 96 1x EXC_RotSignal 97 1x EXC_Overload 98 1x Frånluftsmotor hög strömgräns Roterande värmeväxlare motorreglering ON/OFF (endast med OJ-RHX2M) Roterade värmeväxlare återställningssignal (endast med OJ-RHX2M) Roterade värmeväxlare rotationsriktning (endast med OJ-RHX2M) Roterade värmeväxlare rotationslarm (endast med OJ-RHX2M) Roterade värmeväxlare, larm för underspänning (endast med OJ-RHX2M) Roterade värmeväxlare, larm för överspänning (endast med OJ-RHX2M) Roterade värmeväxlare, larm för hög strömstyrka (endast med OJ-RHX2M) Roterade värmeväxlare temperaturlarm (endast med OJ-RHX2M) Roterade värmeväxlare rotationssignal (endast med OJ-RHX2M) Roterade värmeväxlare för högt vridmoment (endast med OJ-RHX2M) 10/28

11 Input Register (16 Bit RO) DriftMode 0 3x Aktuell Driftsform : Anläggningen stoppad : Anläggningen går med låg hastighet : Anläggningen går med hög hastighet : Anläggningen Spec RegMode SupDuctPa Pa 2 3x Aktuellt kanaltryck tilluft [Pa] SupDuctPaRgSet Pa 3 3x Börvärde för kanaltryck för regulator [Pa] ExtDuctPa Pa 4 3x Aktuellt kanaltryck frånluft [Pa] ExtDuctPaRgSet Pa 5 3x Börvärde för kanaltryck för regulator [Pa] SupFlow l/s 6 3x Aktuellt tilluftsflöde [l/s] SupFlowRegSet l/s 7 3x Regulator börvärde för tilluftsflödet [l/s] ExtFlow l/s 8 3x Aktuellt frånluftsflöde [l/s] ExtFlowRegSet l/s 9 3x Regulator börvärde för frånluftsflödet [l/s] CO2_ppmMeas ppm 10 3x CO 2 -givare ppm-mätning [ppm] MtrFanSupVin % 11 3x VDC signal till tilluftsmotor MtrFanExtVin % 12 3x VDC signal till frånluftsmotor FAN_SupPrcMeas % 13 3x Spänning på FLÄKT-optimeringsingången, tilluftssignal [1/100 %] FAN_ExtPrcMeas % 14 3x Spänning på FLÄKT-optimeringsingången, frånluftssignal [1/100 %] SupFC_MaxFlow l/s 15 3x Tilluft FC-högsta flöde [l/s] / [m 3 /h] ExtFC_MaxFlow l/s 16 3x Frånluft FC-högsta flöde [l/s] / [m 3 /h] SupTemp C 19 3x Aktuell tilluftstemperatur [1/100 C] SupTempRegSet C 20 3x Regulator börvärde tilluftstemperatur [1/100 C] ExtTemp C 21 3x Aktuell frånluftstemperatur [1/100 C] ExtTempRegSet C 22 3x Regulator börvärde frånluftstemperatur [1/100 C] OutDoorTemp C 23 3x Aktuell uteluftstemperatur [1/100 C] RoomTemp C 24 3x Aktuell rumsluftstemperatur [1/100 C] ExhaustTemp C 25 3x Aktuell avluftstemperatur [1/100 C] 11/28

12 TempRegMeas C 26 3x Temp.mätning för aktuellt val av reglering [1/100 C] TempRegVal C 27 3x Rgleringsvärde för aktuellt val av reglering [1/100 C] BattEXC_Temp C 28 3x Vattenbatteritemperatur efter värmeväxlare [1/100 C] HW_BattTemp C 29 3x Aktuell värmebatteritemperatur [1/100 C] SupFiltPaAvr Pa 30 3x Tilluft filtertryck [Pa] ExtFiltPaAvr Pa 31 3x Frånluft filtertryck [Pa] SupMotorSet % 33 3x Tilluft motorsignal börvärde [%] ExtMotorSet % 35 3x Frånluft motorsignal börvärde [%] FiltSupAlrPa Pa 38 3x Tilluft filterövervakning högsta larmgräns [Pa] ENDAST DYNAMICMODE ( 0 är STATICMODE) FiltExtAlrPa Pa 39 3x Frånluft filterövervakning högsta larmgräns [Pa] ENDAST DYNAMICMODE ( 0 är STATICMODE) FlwTmpCmpOut % 49 3x Temp.korrigerat flöde börvärde i procent [1/100 C] SWTC_ActSetOfs C 50 3x Sommar-/vintertemp.kompensering på aktuell avvikelse av börvärde [1/100 C] HeatEXCPower % 52 3x Värmeväxlarregulator värmeeffekt [1/100 %] HeatPower % 53 3x Aktuell värmeeffekt [1/100 %] CoolPower % 54 3x Kylning regulatoreffekt [1/100 %] CoolActPower % 55 3x Aktuell kylningseffekt [1/100 %] CoolFlwForcePw % 56 3x Kylning effekt vid forcerat flöde [1/100 %] CoolVin1Alarm % 57 3x Kylning larm-1 transducersignal [1/100 %] CoolVin2Alarm % 58 3x Kylning larm-2 transducersignal [1/100 %] CoolVin3Alarm % 59 3x Kylning larm-3 transducersignal [1/100 %] CoolVin4Alarm % 60 3x Kylning larm-4 transducersignal [1/100 %] C_LoPress1Bar Bar 61 3x Aktuell lågtrycksgivare-1 bar [1/100 bar] C_HiPress1Bar Bar 62 3x Aktuell högtrycksgivare-1 bar [1/100 bar] C_LoPress2Bar Bar 63 3x Aktuell lågtrycksgivare-2 bar [1/100 bar] C_HiPress2Bar Bar 64 3x Aktuell högtrycksgivare-2 bar [1/100 bar] FCsupMtrType 69 3x Typ av tilluftsmotor (endast OJ-FC) FCsupMtrFC_SW 70 3x Tilluftsmotor programvara vers. [1/100] (endast OJ-FC) 12/28

13 FCsupMtrIO_SW 71 3x Tilluftsmotor IO-kort programvara vers. [1/100] (endast OJ-FC) FCsupMtrPrcOut % 72 3x Tilluftsmotor procent utgång [1/100] (endast OJ-FC) FCsupMtrHzOut Hz 73 3x Tilluftsmotor frekvens utgång [1/100 Hz] (endast OJ-FC) FCsupMtrIout ma 74 3x Tilluftsmotor aktuell strömutgång [ma] (endast OJ-FC) FCsupMtrPowOut W 75 3x Tilluftsmotor utgång aktuell effekt [W] (endast OJ-FC) FCsupMtrPrcSet % 76 3x Tilluftsmotor börvärde [%] SupSFP J/m x Tilluft specifik fläkteffekt (SFP) [Ws/m 3 = J/m 3 ] (endast OJ-FC) FCextMtrType 79 3x Typ av frånluftsmotor (endast OJ-FC) FCextMtrFC_SW 80 3x Frånluftsmotor programvara vers. [1/100] (endast OJ-FC) FCextMtrIO_SW 81 3x Frånluftsmotor IO-kort programvara vers. [1/100] (endast OJ-FC) FCextMtrPrcOut % 82 3x Frånluftsmotor procent utgång [1/100 %] (endast OJ-FC) FCextMtrHzOut Hz 83 3x Frånluftsmotor frekvens utgång [1/100 Hz] (endast OJ-FC) FCextMtrIout ma 84 3x Frånluftsmotor utgång aktuell strömstyrka [ma] (endast OJ-FC) FCextMtrPowOut W 85 3x Frånluftsmotor utgång aktuell effekt [W] (endast OJ-FC) FCextMtrPrcSet % 86 3x Frånluftsmotor börvärde utgång [%] ExtSFP J/m x Frånluft specifik fläkteffekt (SFP) [Ws/m 3 = J/m 3 ] (endast OJ-FC) EXC_Type 89 3x Roterande värmeväxlare typ av motor (endast OJ RHX2M) EXC_Software 90 3x Roterande värmeväxlare programvara vers. [1/100] (endast OJ RHX2M) EXC_PrcOut % 91 3x Roterande värmeväxlare procent [1/100 %] 13/28

14 EXC_RpmOut r/min 92 3x Roterande värmeväxlare varvtal/min utgång [1/100 varv/min] EXC_Iout ma 93 3x Roterande värmeväxlare aktuell utgång [ma] (endast OJ RHX2M) EXC_Power W 94 3x Roterande värmeväxlare aktuell effekt [W] (endast OJ RHX2M) EXC_DriftDays Day 95 3x Roterande värmeväxlare antal driftsdagar (endast OJ RHX2M) EXC_PrcSet % 96 3x Roterande värmeväxlare börvärde i procent [1/100 %] (endast OJ RHX2M) EXTM1_SW_Ver 99 3x Utbyggnadsmodul-1 programvaruversion [1/100] EXTM2_SW_Ver 100 3x Utbyggnadsmodul-2 programvaruversion [1/100] TimeSw-WeekDay 109 3x Aktuell veckodag (0-Mån..6-Sön) ExtDrfDaysLeft 110 3x Förlängd drift resterande antal dagar ExtDrfMinLeft Min 111 3x Förlängd drift resterande antal minuter Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) 14/28

15 Alr_Released x Stack för aktiva larm (0 visar att stacken är avslutad) MasterSW_Ver 139 3x Masterprogramvara vers. [1/100] DisplaySW_Ver 140 3x Displayprogramvara vers. [1/100] 15/28

16 Output Register (16 Bit R/W) ManDriftMode 0 4x Auto, 1-Manuellt Stopp, 2-Manuellt Låg, 3-Manuellt Hög MtrRegMode 4x Tryck, 1-Flöde, 2-Frånluft Slav, 3-Tilluft Slav 4-Externt VDC Börvärde, 5 FLÄKT-optimering Tilluft/Frånluft, 1 6 FLÄKT-optimering med Frånluft Slav SupDuctPaLoSet Pa 2 4x Börvärde för lågt kanaltryck i tilluft [Pa] SupDuctPaHiSet Pa 3 4x Börvärde för högt kanaltryck i tilluft [Pa] SupDuctMinFlow l/s 4 4x Tilluft minsta flöde för kanalreglering [l/s] / [m 3 /h] SupDuctMaxFlow l/s 5 4x Tilluft största flöde för kanalreglering [l/s] / [m 3 /h] ExtDuctPaLoSet Pa 6 4x Börvärde för lågt kanaltryck i frånluft [Pa] ExtDuctPaHiSet Pa 7 4x Börvärde för högt kanaltryck i frånluft [Pa] ExtDuctMinFlow l/s 8 4x Frånluft minsta flöde för kanalreglering [l/s] / [m 3 /h] ExtDuctMaxFlow l/s 9 4x Frånluft största flöde för kanalreglering [l/s] / [m 3 /h] SupLoSpeedSet l/s 10 4x Börvärde tilluft flöde låg hastighet [l/s] / [m 3 /h] SupHiSpeedSet l/s 11 4x Börvärde tilluft flöde hög hastighet [l/s] / [m 3 /h] ExtLoSpeedSet l/s 12 4x Börvärde frånluft flöde låg hastighet [l/s] / [m 3 /h] ExtHiSpeedSet l/s 14 4x Börvärde frånluft flöde hög hastighet [l/s] / [m 3 /h] MtrRegOffset % 16 4x Avvikelse för tilluft/frånluft motor slav och CO 2 -regulator [1/100 %] MtrRegMinFlow l/s 17 4x Minsta flöde för tillufts-/frånluftsmotor slavreglering [l/s] / [m 3 /h] MtrRegMaxFlow l/s 18 4x Största flöde för tillufts-/frånluftsmotor slavreglering [l/s] / [m 3 /h] CO2_BrugerSetLP ppm 19 4x CO 2 -regulator börvärde för låg period (HI CO2 Val) [ppm] CO2_BrugerSetHP ppm 20 4x CO 2 -regulator börvärde för hög period (HI CO2 Val) [ppm] 16/28

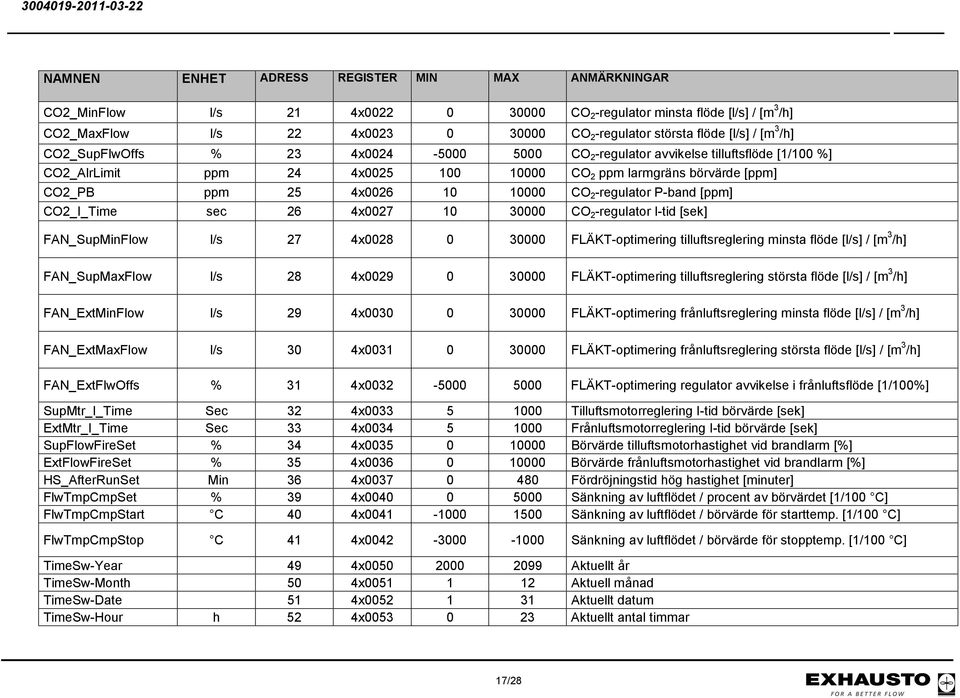

17 CO2_MinFlow l/s 21 4x CO 2 -regulator minsta flöde [l/s] / [m 3 /h] CO2_MaxFlow l/s 22 4x CO 2 -regulator största flöde [l/s] / [m 3 /h] CO2_SupFlwOffs % 23 4x CO 2 -regulator avvikelse tilluftsflöde [1/100 %] CO2_AlrLimit ppm 24 4x CO 2 ppm larmgräns börvärde [ppm] CO2_PB ppm 25 4x CO 2 -regulator P-band [ppm] CO2_I_Time sec 26 4x CO 2 -regulator I-tid [sek] FAN_SupMinFlow l/s 27 4x FLÄKT-optimering tilluftsreglering minsta flöde [l/s] / [m 3 /h] FAN_SupMaxFlow l/s 28 4x FLÄKT-optimering tilluftsreglering största flöde [l/s] / [m 3 /h] FAN_ExtMinFlow l/s 29 4x FLÄKT-optimering frånluftsreglering minsta flöde [l/s] / [m 3 /h] FAN_ExtMaxFlow l/s 30 4x FLÄKT-optimering frånluftsreglering största flöde [l/s] / [m 3 /h] FAN_ExtFlwOffs % 31 4x FLÄKT-optimering regulator avvikelse i frånluftsflöde [1/100%] SupMtr_I_Time Sec 32 4x Tilluftsmotorreglering I-tid börvärde [sek] ExtMtr_I_Time Sec 33 4x Frånluftsmotorreglering I-tid börvärde [sek] SupFlowFireSet % 34 4x Börvärde tilluftsmotorhastighet vid brandlarm [%] ExtFlowFireSet % 35 4x Börvärde frånluftsmotorhastighet vid brandlarm [%] HS_AfterRunSet Min 36 4x Fördröjningstid hög hastighet [minuter] FlwTmpCmpSet % 39 4x Sänkning av luftflödet / procent av börvärdet [1/100 C] FlwTmpCmpStart C 40 4x Sänkning av luftflödet / börvärde för starttemp. [1/100 C] FlwTmpCmpStop C 41 4x Sänkning av luftflödet / börvärde för stopptemp. [1/100 C] TimeSw-Year 49 4x Aktuellt år TimeSw-Month 50 4x Aktuell månad TimeSw-Date 51 4x Aktuellt datum TimeSw-Hour h 52 4x Aktuellt antal timmar 17/28

18 TimeSw-Minute Min 53 4x Aktuellt antal minuter TimeSw-Second Sec 54 4x Aktuellt antal sekunder ExtDrfStartDay 55 4x Förlängd drift start dag (0-Mån..6-Sön) ExtDrfStartMin Min 56 4x Förlängd drift start minut (timmar*60+min) ExtDrfStopDay 57 4x Förlängd drift stopp dag (0-Mån..6-Sön) ExtDrfStopMin Min 58 4x Förlängd drift stopp minut (timmar*60+min) TimeSw-DayMode 59 4x Tidsprogram Typ (0..2) 0-Mån..Sön, 1-Mån..Fre+Weekend, 2-Vecka TimeSw-Start00 Min 60 4x Måndag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start01 Min 61 4x Tisdag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start02 Min 62 4x Onsdag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start03 Min 63 4x Torsdag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start04 Min 64 4x Fredag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start05 Min 65 4x Lördag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start06 Min 66 4x Söndag start 1:a tidsperiod [minuter från midnatt] TimeSw-Start07 Min 67 4x Måndag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start08 Min 68 4x Tisdag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start09 Min 69 4x Onsdag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start10 Min 70 4x Torsdag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start11 Min 71 4x Fredag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start12 Min 72 4x Lördag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start13 Min 73 4x Söndag start 2:a tidsperiod [minuter från midnatt] TimeSw-Start14 Min 74 4x Måndag start 3:a tidsperiod [minuter från midnatt] 18/28

19 TimeSw-Start15 Min 75 4x Tisdag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start16 Min 76 4x Onsdag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start17 Min 77 4x Torsdag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start18 Min 78 4x Fredag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start19 Min 79 4x Lördag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start20 Min 80 4x Söndag start 3:a tidsperiod [minuter från midnatt] TimeSw-Start21 Min 81 4x Måndag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start22 Min 82 4x Tisdag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start23 Min 83 4x Onsdag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start24 Min 84 4x Torsdag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start25 Min 85 4x Fredag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start26 Min 86 4x Lördag start 4:a tidsperiod [minuter från midnatt] TimeSw-Start27 Min 87 4x Söndag start 4:a tidsperiod [minuter från midnatt] TimeSw-Stop00 Min 88 4x Måndag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop01 Min 89 4x Tisdag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop02 Min 90 4x Onsdag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop03 Min 91 4x Torsdag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop04 Min 92 4x Fredag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop05 Min 93 4x Lördag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop06 Min 94 4x Söndag stopp 1:a tidsperiod [minuter från midnatt] TimeSw-Stop07 Min 95 4x Måndag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop08 Min 96 4x Tisdag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop09 Min 97 4x Onsdag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop10 Min 98 4x Torsdag stopp 2:a tidsperiod [minuter från midnatt] 19/28

20 TimeSw-Stop11 Min 99 4x Fredag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop12 Min 100 4x Lördag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop13 Min 101 4x Söndag stopp 2:a tidsperiod [minuter från midnatt] TimeSw-Stop14 Min 102 4x Måndag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop15 Min 103 4x Tisdag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop16 Min 104 4x Onsdag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop17 Min 105 4x Torsdag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop18 Min 106 4x Fredag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop19 Min 107 4x Lördag start 3:a tidsperiod [minuter från midnatt] TimeSw-Stop20 Min 108 4x Söndag stopp 3:a tidsperiod [minuter från midnatt] TimeSw-Stop21 Min 109 4x Måndag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop22 Min 110 4x Tisdag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop23 Min 111 4x Onsdag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop24 Min 112 4x Torsdag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop25 Min 113 4x Fredag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop26 Min 114 4x Lördag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Stop27 Min 115 4x Söndag stopp 4:a tidsperiod [minuter från midnatt] TimeSw-Mode x Måndag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x Tisdag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Onsdag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Torsdag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2-20/28

21 TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x Fredag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Lördag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Söndag 1:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Måndag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Tisdag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Onsdag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Torsdag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Fredag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Lördag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Söndag 2:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Måndag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Tisdag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Onsdag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Torsdag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Fredag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Lördag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2-21/28

22 TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x TimeSw-Mode x Söndag 3:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Måndag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Tisdag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Onsdag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Torsdag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Fredag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- Lördag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- TimeSw-Mode x Söndag 4:a tidsperiod. Driftstillstånd 0-OFF, 1-Låg hastighet, 2- TempRegMode 147 4x Tilluft, 1-Frånluft, 2-Rum, 3-Tilluft/frånluft TempRegSet C 148 4x Börvärde för temperaturen för aktuell regleringsform [1/100 C] SupTempMinSet C 149 4x Lägsta gränsvärde tilluftstemperatur [1/100 C] SupTempMaxSet C 150 4x Högsta gränsvärde tilluftstemperatur [1/100 C] SupTempDiffSet C 151 4x Börvärde: Temperaturdifferens mellan tilluft och frånluft GÄLLER ENDAST för temperaturregleringsläge = 3-tilluft/frånluft Differens (Konstant tilluft/frånluft differenstemperaturreglering [1/100 C] SupTempDiffAlr C 155 4x Larmgräns för temp.differens mellan börvärde för tilluft och aktuellt värde [1/100 C] SupTempPB C 156 4x P-band för tilluftstemperaturreglering [1/100 C] SupTempCool_It Sec 157 4x I-tid för reglering av kylning tilluft [sek] 22/28

23 SupTempEXC_It Sec 158 4x I-tid för reglering värmeväxlare tilluft [sek] SupTempHeat_It Sec 159 4x I-tid för reglering värmning tilluft [sek] SupTempDnRegIt Sec 160 4x I-tid för flödessänkning av tilluft vid låg tilluftstemperatur [sek] ExtTempDiffAlr C 164 4x Larmgräns för temperaturdifferensen mellan börvärde och aktuellt värde på frånluftstemperaturen [1/100 C] ExtTempPB C 165 4x P-band för frånluftstemperaturreglering [1/100 C] ExtTempCool_It Sec 166 4x I-tid för reglering kylning frånluft [sek] ExtTempEXC_It Sec 167 4x I-tid för reglering värmeväxlare frånluft [sek] ExtTempHeat_It Sec 168 4x I-tid för reglering värmning frånluft [sek] ExtTempDnRegIt Sec 169 4x I-tid för flödessänkning av frånluft vid låg tilluftstemperatur [sek] SWTC_WintX1 C 174 4x SWTC_WintX2 C 175 4x SWTC_SumX1 C 176 4x SWTC_SumX2 C 177 4x Sommar-/vintertemp.komp. vinter låg utetemp. börvärde [1/100 C] Sommar-/vintertemp.komp. vinter hög utetemp. börvärde [1/100 C] Sommar-/vintertemp.komp. sommar låg utetemp. börvärde [1/100 C] Sommar-/vintertemp.komp. sommar hög utetemp. börvärde [1/100 C] SWTC_WintComp C 178 4x Sommar-/vintertemp.komp. vinterkompensation [1/100 C] SWTC_SumComp C 179 4x Sommar-/vintertemp.komp. sommarkompensation [1/100 C] SW_Mode 184 4x Val av växling sommar/vinter 0 OFF (ingen växling sommar/vinter) 1 Växling beroende på utetemperatur 2 Sommar/Vinter-växling beroende på datum 3 Manuell inställning av sommar 4 Manuell inställning av vinter 23/28

24 SW_OutWinterON C 185 4x Utetemp. för start av vinterdrift (SW_Mode = 1) [1/100 C] SW_OutSummerON C 186 4x Utetemp. för start av sommardrift (SW_Mode = 1) [1/100 C] SW_MonthWintON 187 4x Månad för start av vinterdrift (SW_Mode = 2) SW_DateWintON 188 4x Datum för start av vinterdrift (SW_Mode = 2) SW_MonthSumON 189 4x Månad för start av sommardrift (SW_Mode = 2) SW_DateSumON 190 4x Datum för start av sommardrift (SW_Mode = 2) RecicStartTmp C 194 4x Starttemp. för återcirkulationsfunktionen [1/100 C] RecicStopTmp C 195 4x Starttemp. för återcirkulationsfunktionen [1/100 C] SupTempFireAlr C 199 4x Börvärde för internt brandlarm i tilluften [1/100 C] ExtTempFireAlr C 200 4x Börvärde för internt brandlarm i frånluften [1/100 C] CoolFlwForcePc % 204 4x Hastighetsökning när kylning är aktiv [Pct] CoolOutTmpMin C 205 4x Lägsta utetemperatur för start av kylanläggning CoolSupMinTmp C 206 4x Lägsta tilluftstemp. när kylning är aktiverad (ENDAST vid rumsreglering) SN_ExtTmpStart C 209 4x Sommar natt frånluft/rumstemp. för start [1/100 C] SN_ExtTmpStop C 210 4x Sommar natt frånlufts-/rumstemp. för stopp [1/100 C] SN_OutTmpStart C 211 4x Sommar natt utetemp. för start [1/100 C] SN_SupTmpSet C 212 4x SN_StartTid Min 213 4x SN_StopTid Min 214 4x ExhaustBypass C 219 4x Sommar natt tilluftstemp. reg. börvärde [1/100 C] Sommar natt start [Lägsta] Sommar natt stopp [Lägsta] Lägsta avluftstemp. börvärde på korsströmsvärmeväxlare [1/100 C] ExhaustBypasPB C 220 4x P-band för bypass-regulator för korsströmsvärmeväxlare [1/100 C] 24/28

25 BattEXC_PumpFc 224 4x Funktion för cirkulationspump på värmeväxlarbatteri: 0 -> Pumpen går konstant 1 -> Pumpen går vid värmeåtervinningsbehov >0 (AutoMode) 2 -> Pumpen går när utetemp. < börvärde för pumpens starttemp. BattEXC_PumpSt C 225 4x Börvärde för start av cirkulationspump på värmeväxlarbatteri Används ENDAST med BattEXC_PumpFunc (Adress 224) = 2 Pumpen går när utetemp. < börvärdestemp. för pumpstart BattEXC_AlrSet C 226 4x HW_UpStartPow % 229 4x HW_PumpFunc 230 4x Börvärde för larm för temperaturdifferens på värmeväxlarbatteri Larm när temp.differensen (mot utetemp.) efter värmeväxlarbatteriet med 50 % effekt (eller mer) understiger larmbörvärdet, Värmebatteri: Starteffekt börvärde [1/100 %] Funktion för cirkulationspump på värmebatteri: 0 -> Pumpen går konstant 1 -> Pumpen går vid värmebehov >0 (AutoMode) 2 -> Pumpen går när utetemperatur < börvärde för pumpens starttemp. HW_PmpStartTmp C 231 4x Starttemperatur för cirkulationspump på värmebatteri Används ENDAST med WaterPumpFunc (Adress 230) = 2 Pumpen går när utetemperatur < börvärdestemp. för pumpstart HW_FrzStopSet C 232 4x Börvärde för frostskydd när anläggningen = Stopp [1/100 C] 25/28

26 HW_FrzDriftSet C 233 4x Börvärde för frostskydd när anläggningen = Drift [1/100 C] HW_FreezePB C 234 4x P-band för frostskydds reg [1/100 C] HW_FrzAlrTpSet C 235 4x Börvärde för temperaturlarm för frostskydd [1/100 C] CW_PumpFunc 239 4x Funktion för kylvattenpump: 0 -> Pumpen går konstant 1 -> Pumpen går vid kyleffekt < 0 (AutoMode) 2 -> Pumpen går när utetemperatur > börvärde för pumpens starttemp. CW_PmpStartTmp C 240 4x Börvärde för temperaturen för start av kylbatteriets pump Används ENDAST med WaterPumpFunc (Adress 239) = 2 Pumpen går när utetemperatur > börvärdestemp. för pumpstart FiltSupStatAlr Pa 244 4x Larmgräns för tryckfall tilluftsfiltret (static-läge) FiltExtStatAlr Pa 245 4x Larmgräns för tryckfall frånluftsfiltret (static-läge) FiltSupDynAlr % 246 4x Larmgräns för tryckfall tilluftsfiltret (dynamic-läge) FiltExtDynAlr % 247 4x Larmgräns för tryckfall frånluftsfiltret (dynamic-läge) Alr_MailSetup 249 4x BrugerRE_Func 250 4x Inställning e-brev om larm 0 E-bred skickas inte 1 E-brev skickas för A-larm 2 E-brev skickas för B-larm 3 E-brev skickas för A- och B-larm Funktion för larmrelä 2: 0 B-larm 1 Indikator låg hastighet 2 Indikator hög hastighet 26/28

27 27/28
