1 SOMMAR D E S I G N KONTORET DESIGN SOM UTVECKLAR BASTUSTUGAN I BODEN AB

2

3 Innehåll 01 Om Sommardesignkontoret 1 02 Uppdraget 2 03 Arbetsprocessen 3 04 Analys Inspirationsbilder Målgrupp Förutsättningar Skisser Alternativ Vidareutveckling Konceptförslag Varianter Friggeboden Rekommendationer English summary Projektteam 20

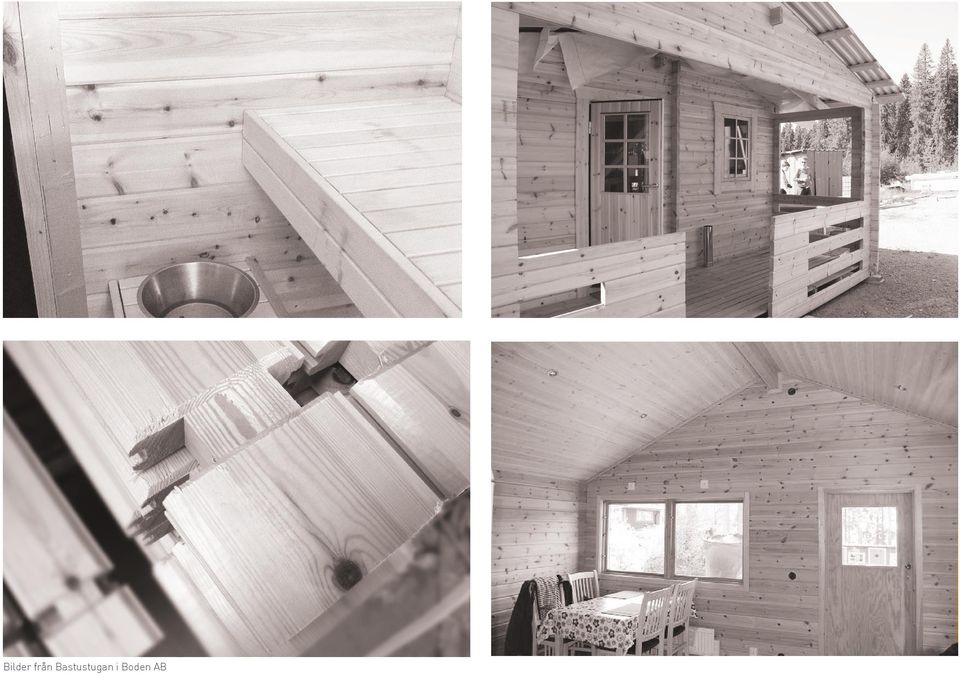

4 Bilder från

5 01 Om Sommardesignkontoret När företag, kommuner och organisationer kommer i kontakt med designstudenter blir resultaten slående. I Sommardesignkontoret får företag möta de ungas värderingar, kunskaper, ohämmade kreativitet och riktiga kunder. SVID, Stiftelsen Svensk Industridesign har sedan 2001 varit huvudman för Sommardesignkontor runt om i Sverige. Målet är att skapa kreativa miljöer när olika kompetenser möts. Ett Sommardesignkontor består av studenter från högskolor och universitet med olika inriktning. Studenterna samarbetar i flera projekt och får arbeta med problembaserade uppdrag under sju intensiva sommarveckor. Designarena Nord är ett projekt i Norrbotten som drivs av Centek vid Luleå Tekniska Universitet i samarbete med Stiftelsen Svensk Industridesign, SVID. Syftet är att öka intresset för industriell design som verktyg att höja företagens konkurrenskraft och möjligheter att nå nya marknader och på så sätt öka tillväxten i Norrbotten. Sommardesignkontoret Luleå/Boden 2011 består av en grupp på sex studenter från hela Sverige med anknytning till design i utbildningen. Kompetensen består av två designingenjörer, två industridesigners, en landskapsarkitekt och en arkitekt. Dokumentet i din hand beskriver kortfattat utgångspunkt och resultat av sommarens arbete. 1

6 02 Uppdraget ligger strax utanför Boden och tillverkar traditionella och tidlösa knuttimrade stugor sedan De har ett utbud av bland annat vedeldade bastustugor, förråd, fritidsstugor och fritidshus. Företaget säljer byggsatser eller färdigbyggda stugor till hela landet och produkten kan anpassas väl till varje kund. Alla byggsatser säljs kompletta med bastuaggregat, plåttak, isolerat yttertak, bastulav, med mera samt med instruktioner och bildspel för att underlätta monteringen. De timrade stugorna finns i olika storlekar och kan användas hela året, även när det är 30 grader kallt. De senaste åren har även tillverkat ett antal större timrade fritidshus och planen är att bygga upp flera visningsstugor av lite större modeller under Företaget önskar utöka sitt sortiment med en större modell av ett fritidshus som kan säljas till en större kundgrupp. Det tidlösa ska finnas i designen men man önskar även hitta ett modernt uttryck på modellen. Sommardesignkontorets uppgift är att rita ett fritidshus på m 2. Huset ska konstrueras med knuttimmringsteknik men ska ha ett modernt uttryck. Byggnaden ska innehålla 2 sovrum, kök, allrum, toalett, dusch och altan. I uppdraget ingår inte att rita konstruktionsdetaljer eller fundament. Läggschema på en stuga från Bastustugan 2

7 03 Arbetsprocessen Arbetet inledes med ett studiebesök på Bastustugan i Boden AB för att få en förståelse för projektet samt för att se företagets tillverkningsprocess. En mindre färdig stuga fanns på plats som kunde studeras mer i detalj. Väl på kontoret studerades köparen och målgruppens behov av ett fritidshus. Även en moodboard sattes samman. Flera inspirationsbilder samlades ihop för att studera knuttimringens möjligheter och för att se vilka olika typer av fritidshus som finns på marknaden. Också projektets avgränsningar definierades. Därefter skissades flera olika planlösningar och volymer fram. På delpresentationen presenterades tre olika alternativ, ett av dem valdes och förslaget utvecklades under nästa period. På delpresenationen beslutades även att en matchande friggebod skulle vara med i projektet. Efter att en planlösning valts studerades olika taklösningar och till slut fasadens uttryck. För att kunna presentera och redovisa fritidshuset gjordes en 3D-modell samt flera perspektivbilder. 3

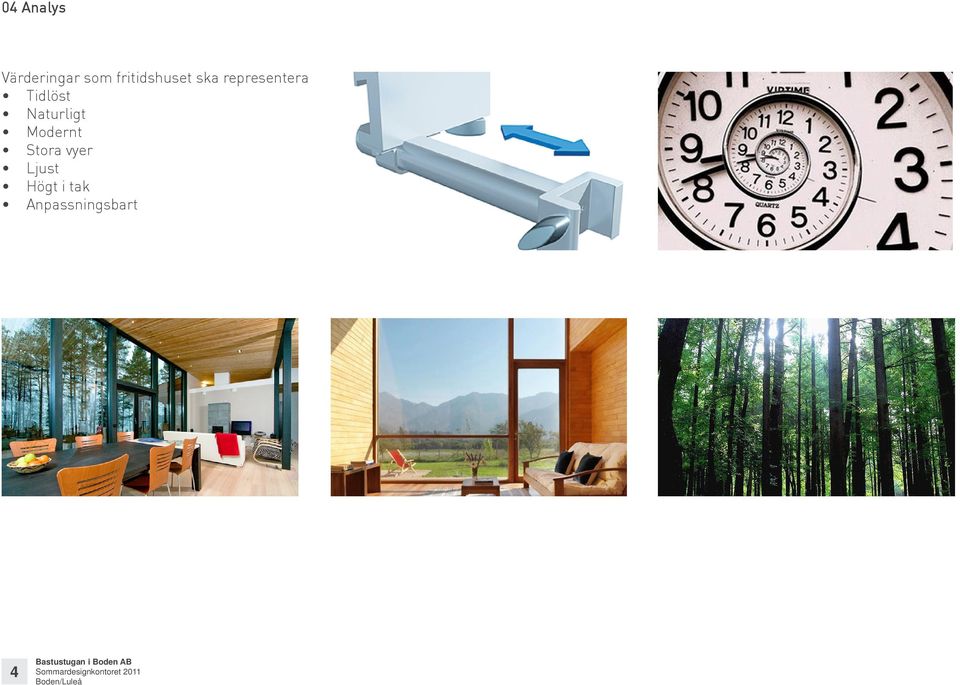

8 04 Analys Värderingar som fritidshuset ska representera Tidlöst Naturligt Modernt Stora vyer Ljust Högt i tak Anpassningsbart 4

9 04.01 Inspirationsbilder 5

10 04.02 Målgrupp Förutsättningar Marknaden för fritidshus i Sverige är idag stor och det finns ca stycken fritidshus i landet. Köpare av nybyggda fritidshus är oftast mellan år och stugorna används ofta i flera generationer. Rum med flera funktioner och flexibla väggar gör att många kan vistas i stugan samtidigt. Målgruppen för fritidshuset är främst en familj med två till tre barn men den mindre varianten riktar sig även till även pensionärspar. Danskar, tyskar och norrmän är dominerande bland utländska ägare, och modellen bör även rikta sig till dem för att få en bredare marknad. Virket som ska användas är 45 eller 58 mm hyvlat timmer. Endast 90 graders vinklar kan användas i ytterväggarna. Taket ska hålla för snöklass 3. Maximal höjd på fasadbandet ska vara 3-3,5 meter för att det ska vara enkelt för kunden att få bygglov. Fritidshuset förtillverkas hos och byggs sedan upp i moduler på plats hos kunden. Bastustugan i Boden AB önskar ett fritidshus som är 55 m 2 stort och ett som är 65 m 2. Maximal byggarea för friggeboden är 15 m 2. Modellerna ska kunna spegelvändas eller ändras inom vissa ramar. Inom varje storlek kan det finnas flera olika planlösningsalternativ. Loft blir ofta varma och är inget önskemål från. Många av husets detaljer väljer kunden själv, till exempel kök, fasadfärg, badrumsinredning med mera. 6

11 04.04 Skisser Handskisser och första utkast på detaljer, planer och volymer. 7

12 Alternativ På delpresentationen visades tre olika alternativ på planlösningar. Här diskuteras de olika alternativens för- och nackdelar. Alternativ A med två våningar Fördelar Två våningar Två terrasser Utsikt från den övre terrassen Dubbel takhöjd i vardagsrummet Stort badrum Centrerad kommunikation Nackdelar Svårt att få bygglov på grund av höjden Ej handikappvänligt med trappa Övervåningen kan bli varm på sommaren 8

13 Alternativ B med en långsmal huskropp Fördelar Stort ljusinsläpp Rundgång kring den centrala enheten God sikt genom huset Skyddande tak över terrassen Mycket plats för förvaring Central enhet med vatten och eldstad Nackdelar Stor yta Kan anses för modern och utstickande Svårt att få bygglov på grund av höjden 9

14 Alternativ C med två terrasser Fördelar Två skyddade terrasser Enkel att bygga ut Stort allrum Flexibel taklösning Kan smälta in i omgivningen bra Korta ytterväggar som passar virkets dimensioner Nackdelar Liten Detta alternativ valdes ut för vidareutveckling gemensamt av och Sommardesignkontoret. Det är en flexibel byggnad som kan skapa både avskildhet och gemenskap. Vid ett fritidshus är det trevligt med två terrasser och byggnaden är inte så hög att det blir svårt att få bygglov. 10

15 04.06 Vidareutveckling Takvarianter Tre olika alternativ på tak som undersöktes under arbetsprocessen. Planvarianter Två olika alternativ på planlösningen som undersöktes under arbetsprocessen. 11

16 05 Konceptförslag Här visas den slutgiltiga planen på 65 m 2 samt sektioner genom fritidshuset. Det stora allrummet innehåller både kök och allrum och många personer kan vistas där samtidigt. Det upplevs också som två rum på grund av takets lutning åt olika håll. Fritidshuset har ett stort sovrum med god plats för förvaring och ett mindre som kan användas som barn- eller gästrum. Huset får in mycket ljus från alla väderstreck och med två terrasser kan man njuta av både morgon- och kvällssol. G G Sektion B Sektion A 12

17 Interiört perspektiv i allrummet. Samtliga innerväggar är målade gipsskivor Takhöjden och de avlånga fönstren ger allrummet mycket ljus. 13

18 Entréfasad Vardagsrummets fasad Kökets fasad Baksidans fasad 14

19 Exteriört perspektiv på husets baksida. Varianter av färgsättning på fasaden 15

20 05.01 Varianter 55m 2 Fritidshuset kan även göras i en mindre variant på 55m 2. Vardagsrummet är något kortare, sovrummen något mindre och det finns ej plats för tvättmaskin i badrummet. Även terrasserna är något mindre. G Varianter på planlösningen. På baksidans terrass kan ett förråd eller vindskydd byggas till. Hallmöbeln kan vara av varierande storlek och allrummet kan även delas i två. Det mindre sovrummet kan även användas till bastu, förvaring eller arbetsrum. Köket kan utformas på flera olika sätt och även kaminen kan ha en annan placering. Modulmöjligheter Det finns även möjlighet till att bygga ut fritidshuset åt olika håll utan större problem. G 16

21 05.02 Friggeboden Till fritidshuset hör även en friggebod i samma stil. Den är på 15m 2, knuttimrad och kan inredas på flera olika sätt. Sektion A Gäststuga Bastu Förråd 17

22 06 Rekommendationer Ritningarna i det här projektet är av typen arkitektritningar men kan enkelt kompletteras med konstruktionsritningar samt läggscheman. Fönstersättningen gör mycket för ett hus uttryck och den kan naturligtvis ändras. Den som visas här i rapporten ger snarare ett modernt än tidlöst uttryck. För att få ett bra arkitektoniskt resultat och för att höja kvalitén är det viktigt att detaljer utformas med omsorg. En högre grad av finsnickeri än tidigare stugor kan vara nödvändigt. För att kunna göra stugorna och fritidshusen tillgängliga för köpare bör hemsidan hållas uppdaterad och förståelig. Tydliga ritningar på olika modeller och bilder på hur de kan se ut bör också finnas tillgängliga för kunderna på hemsidan. 18

23 07 English summary is located just outside Boden and produces traditional and timeless timbered cottages since The company sells prefabricated or complete cottages throughout the whole of Sweden and the product can be adapted to each customer. The cottages are available in various sizes and can be used all year around. In recent years, the company has also produced a number of larger timbered cottages. The company wishes to expand its range with a larger model that can be sold to a larger group of customers. It must be timeless in its design but also modern. same style to be sold together with the cottage. It has an area of 15m 2, is timbered and can be arranged in several different ways. Sommardesignkontoret s task is to design a cottage with the size of m 2. The house must be constructed with dovetailing technic. The building will contain two bedrooms, kitchen, living room, toilet, shower and terrace. The buyers and target population were studied and a mood board was put together. Several inspirational images were collected to study dovetailing. Project boundaries were defined. After that, several floor plans and volumes were sketched. At the presentation after a couple of weeks, three different options were presented. One of them was selected and the proposal was developed during the next period. The selected design is a flexible building where one can find both private and common areas. Two terraces are also a nice quality. Thanks to the building s height, there will be no problem with the planning permission. The ceiling height and the elongated windows give the living room a lot of light. A garden shed or guest house was also designed in the 19

24 Gruppen har bestått av Malin Mirsch och Michael Östman 08 Projektteam 20 Projektledare Karoline Pettersson Handledare Jon Håkansson Handledare David Larsson

25 Daniel Cook Civilingenjör, Teknisk design Luleå tekniska universitet Caroline Johansson MA Industridesign Lunds tekniska högskola Malin Mirsch Arkitekt Chalmers tekniska högskola Rebecka Rosén Landskapsarkitekt Sveriges lantbruksuniversitet Christoffer Rudeklint Civilingenjör, Teknisk design Luleå tekniska universitet Michael Östman BA Industridesign Designhögskolan, Umeå universitet 21

26 Designarena Nord är ett projekt i Norrbotten som drivs av Centek vid Luleå tekniska universitet i samarbete med Stiftelsen Svensk Industridesign, SVID. Syftet är att öka intresset för industriell design som verktyg för att höja företagens konkurrenskraft och möjligheter att nå nya marknader. Och på så sätt öka tillväxten i Norrbotten. Sommardesignkontoret är en unik satsning från SVID, Stiftelsen Svensk Industridesign, med syftet att sammanföra studenter och näringsliv att öka kunskapen om design bland företag och kommuner. ligger strax utanför Boden och tillverkar traditionella och tidlösa knuttimrade stugor sedan Företaget säljer byggsatser eller färdigbyggda stugor till hela landet och produkten kan anpassas väl till var kund. Företaget önskar att utöka sitt sortiment med en större modell som kan säljas till en större kundgrupp. Sommardesignkontorets uppgift är att rita ett fritidshus på m 2. Huset ska konstrueras med knuttimmringsteknik och samtidigt ha ett modernt uttryck. Byggnaden ska innehålla två sovrum, kök, allrum, toalett, dusch och altan. Projektet sammanfattas i den här rapporten som beskriver hur gruppen gått till väga. SVIDs regionkontor i Norrbotten och Västerbotten Centek vid Luleå tekniska universitet Luleå
