3 01 Om Sommardesignkontoret När företag, kommuner och organisationer kommer i kontakt med designstudenter blir resultaten slående. I Sommardesignkontoret får företag möta de ungas värderingar, kunskaper, ohämmade kreativitet och studenter kommer i kontakt med verkliga uppdrag hos riktiga kunder. SVID, Stiftelsen Svensk Industridesign har sedan 2001 varit huvudman för Sommardesignkontor runt om i Sverige. Målet är att skapa kreativa miljöer när olika kompetenser möts. Ett Sommardesignkontor består av studenter från högskolor och universitet med olika inriktning. Studenterna samarbetar i flera projekt och får arbeta med problembaserade uppdrag under sju intensiva sommarveckor. Designarena Nord är ett projekt i Norrbotten som ägs och drivs av Centek vid Luleå tekniska universitet. Syftet är att öka intresset för och kunskapen om industriell design som verktyg för affärsutveckling. Detta för att öka företagens konkurrenskraft och möjligheter att nå nya marknader och på så sätt även öka tillväxten i Norrbotten. Sommardesignkontoret består av en grupp på sex studenter från hela Sverige med anknytning till design i sina utbildningar. Kompetensen består i år av en teknisk designer, en industridesigner, en interaktionsdesigner, en arkitekt, en landskapsarkitekt och en trädgårdsingenjör. Den här rapporten beskriver kortfattat utgångspunkt och resultat av sommarens arbete. Sommardesignkontoret 1

4 02 Uppdraget 5:28- Marknadsvägen ligger i Jukkasjärvi, en gammal kyrkby inom pendlingsavstånd till Kiruna. Byn har rötter som sträcker sig 400 år bak i tiden, och har under de senaste åren blivit ett mycket populärt turistmål tack vare ICEHOTEL. Jukkasjärvi 5:28 ligger endast ett stenkast från det berömda hotellet. Marken Jukkasjärvi är planerad att styckas upp vilket ger möjligheter att ytterliggare uppföra två byggnader på tomten. Idag hyrs de befintliga byggnaderna ut som logi åt gruvarbetare som pendlar mellan Jukkasjärvi och Kiruna. De inneboende arbetar veckovis och åker hem då nya gruvarbetare tar över. Sommardesignkontorets uppgift är att ta fram ett konceptuellt förslag till ett bastuhus på ca kvadratmeter och en tillhörande grillplats. Både bastuhuset och grillplatsen ska utformas på ett sätt så de kan nyttjas på vintern som på sommaren. Inspirationen till förslagen ska komma från närliggande kulturmiljöer som ICEHOTEL och Jukkasjärvi samt kopplas samman med naturen och Torne älv. 2 Sommardesignkontoret Sommardesignkontoret 3

5 03 Arbetsprocessen Arbetet startade med ett besök i Jukkasjärvi där uppdraget presenterades. I samband med detta dokumenterades platsen för fortsatt arbete. Projektarbetets första del innebar att sätta sig in i Jukkasjärvi och dess särskilda karaktär genom en visuell studie av den norrländska byggnadstraditionen men också hur den tolkats av ICEHOTEL som beställaren ansåg särskilt viktig. Efter detta följde en platspecifik analys där placering av grillbod och bastu analyserades. Tre förslag på placering och tre förslag på bastu och grillbod togs sedan fram som diskusionsunderlag för att tillsammans med en moodboard komma så nära klientens önskemål som möjligt. Efter delpresentationen startade ett fördjupat arbete av ett slutgiltigt koncept där ett platspecifikt förslag utformades, med särskilt fokus på material, inredning och gestaltning. För att öka förståelsen av projektet gjordes ett flertal 3D modeller av interiörer samt en fysisk 3D modell av förslagets exteriör. 4 Sommardesignkontoret Sommardesignkontoret 5

6 04 Analys 04.1 Inspirationsbilder Visuell analys ICEHOTEL och Jukkasjärvis kulturmiljö 6 Sommardesignkontoret Sommardesignkontoret 7

7 04.2 Placeringsalternativ 04.3 Konceptstudie + Närhet till huvudbyggnader + Stärker gårdskänslan + Byggs samman med befintlig struktur + Skyddar från insyn - Dålig utsikt från tillbyggnad - Långt från älven - Svårare bygglov - Komplex anslutning till äldre byggnad + Sol + Stärker stråk mot älven + Bastu med närhet till älv + Utsikt från grillbod - Avstånd mellan bastu och grill - Dyrare med två enheter - Utspridda funktioner Med hjälp av den visuella studien av Jukkasjärvi och ICEHOTEL påbörjades en skissprocess där ett flertal förslag skapades. När tillräckligt många producerats kunde gruppen utskönja tre huvudspår. Dessa tre vidareutvecklades till tre renritade förslag på bastu och grillbod. Det första konceptförslaget är modulbaserat och är utformat för att kunna placeras vart som helst på tomten. Koncept två och tre är placerade vid Torne älv, men bygger på två olika ideér; Koncept två är inspirerat av Jukkasjärvis gamla kyrktorn som illustreras genom en tornliknande grillbod placerat ovanpå bastun. Koncept tre är inspirerat av Ice Hotels byggprocess då stål och trävalv uppförs som ett skelett för att skapa alla rum som sedan täcks med is och snö. + Sol + Följer omgivande hemgårdsbebyggelse + Bra utsikt från bastu och grillbod + Skyddar från insyn - Avstånd från huvudbebyggelse 8 Sommardesignkontoret Sommardesignkontoret 9

8 04.4 Koncept 1 Fördelar -Modulsystem -Enkel konstruktion -Utsikt -Kan uppföras som figgebod -Flyttbar Nackdelar -Små uttrymmen -Svag koppling till platsen Sommardesignkontoret Sommardesignkontoret 11

9 04.5 Koncept 2 Fördelar -Historisk koppling till platsen -Stora ytor 04.6 Koncept 3 Fördelar -Koppling till Ice Hotel -Närhet till älven -Utsikt från bastu och grillbod -Närhet till älven Enkel konstruktion -Stora rum -Handikappsanpassad Nackdelar -Svårare att få bygglov -Kräver utjämning av mark -Ej handikappsanpassad 3700 Nackdelar -Bara sjöutsikt från bastun -Kräver utjämning av mark Sommardesignkontoret Sommardesignkontoret 13

10 05 Konceptförslag Det slutgiltiga konceptet på bastu och grillbod är en sammanslagning av koncept två och tre. De två våningarna från koncept 2 ger bäst utsikt med minst insyn för både bastu och grillplats men kan vara problematiskt vid bygglovsansökan. Genom att följa markens sluttning blir byggnaden endast några decimeter ovan mark som lägst men får en 6m hög fasad mot älven. Entren till grillplatsen är placerad på husets baksida vilken ligger närmst boplatsen, medan bastun nås genom skjutdörrar placerad på byggnadens framsida närmast älven. Byggnaden har ett förhållandevis enkelt uttryck där koppling till platsen gestaltats genom materialvalen. Det sluttande taket täcks med takspån som kan ses på äldre byggnader i Norrland medan träfasaderna målas i järnvitrol för att få den karaktär som kännetecknar husen på hembyggdsgården bredvid. Som kontrast till den rustika utsidan får insidan ett förhållandevis modernt uttryck. Genom 3D-modulering skapas en organisk form för bastun. Materialen i bastu och grillbod är abachi och mässing vilket skapar en varm känsla som kommer i sin rätt under vinterns kalla månader. 14 Sommardesignkontoret Sommardesignkontoret 15

11 05.1 Sektion 05.2 Fasader -Skjutdörr -Vikdörr -Mässingsbeklädnad -Järnvitrolbehandlad granfasad -Iki Maxi plus bastuaggregat -Glasräcken -Bastu -Grillbod -Förvaring -Entré grillbod Fasad norr -Abachi Fasad Söder Fasad öster 16 Sommardesignkontoret Sommardesignkontoret 17

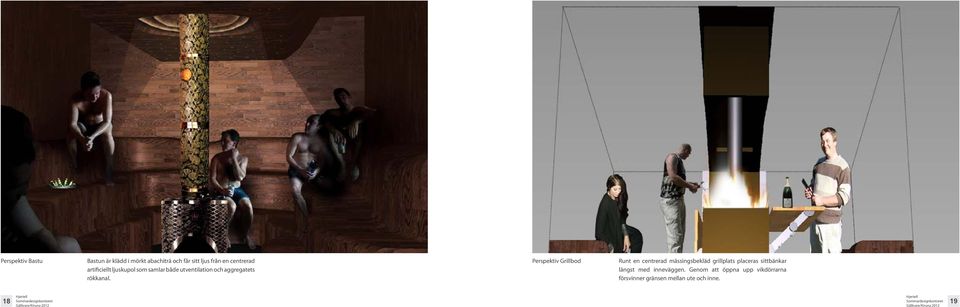

12 Perspektiv Bastu Bastun är klädd i mörkt abachiträ och får sitt ljus från en centrerad artificiellt ljuskupol som samlar både utventilation och aggregatets rökkanal. Perspektiv Grillbod Runt en centrerad mässingsbekläd grillplats placeras sittbänkar längst med inneväggen. Genom att öppna upp vikdörrarna försvinner gränsen mellan ute och inne. 18 Sommardesignkontoret Sommardesignkontoret 19

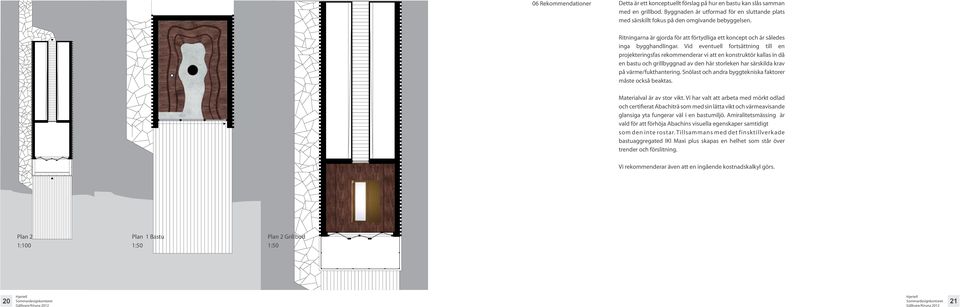

13 06 Rekommendationer Detta är ett konceptuellt förslag på hur en bastu kan slås samman med en grillbod. Byggnaden är utformad för en sluttande plats med särskillt fokus på den omgivande bebyggelsen. Ritningarna är gjorda för att förtydliga ett koncept och är således inga bygghandlingar. Vid eventuell fortsättning till en projekteringsfas rekommenderar vi att en konstruktör kallas in då en bastu och grillbyggnad av den här storleken har särskilda krav på värme/fukthantering. Snölast och andra byggtekniska faktorer måste också beaktas. Materialval är av stor vikt. Vi har valt att arbeta med mörkt odlad och certifierat Abachiträ som med sin lätta vikt och värmeavisande glansiga yta fungerar väl i en bastumiljö. Amiralitetsmässing är vald för att förhöja Abachins visuella egenskaper samtidigt som den inte rostar. Tillsammans med det finsktillverkade bastuaggregated IKI Maxi plus skapas en helhet som står över trender och förslitning. Vi rekommenderar även att en ingående kostnadskalkyl görs. Plan 2 1:100 Plan 1 Bastu 1:50 Plan 2 Grillbod 1:50 20 Sommardesignkontoret Sommardesignkontoret 21

14 07 Sammanfattning driver eget företag och hyr ut mindre lägenheter i sin 08 English summary The client lets out rooms in her rustic farm located in the old gård i Jukkasjärvi till veckopendlare främst inom gruvindustrin i village of Jukkasjärvi, to commuters working in the mining Gällivare- och Kirunaregionen. industry mainly in the Kiruna and Gällivare region. Jukkasjärvi är en äldre norrländsk by som blivit känd genom kopplingen till ICEHOTEL och sitt bevarade historiska uttryck. I denna by vill uppföra en bastu och grillplats som ska nyttjas av de inneboende och familjen med vänner. önskade sig en eller flera byggnader som kunde kopplas samman med byns särskilda karaktär samt ICEHOTEL. Sommardesignkontoret startade arbetet med ett platsbesök i Jukkasjärvi där platsen kartlades visuellt. Genom skissarbete formulerades tre olika koncept som presenterades för kunden. Efter delgenomgången valdes två av dessa för vidare arbete. Genom en längre process förstärktes konceptens fördelar som sedan bakades samman till ett nytt koncept på en bastu och grillbodsbyggnad placerad vid älven. Byggnaden är utformad för att passa in vid den tänkta kulturmiljön. Ett särskilt fokus lades på materialval och gestaltning där den organiska insidan skiljer sig markant från den strikta exteriören. Jukkasjärvi is an old north swedish village raised to fame thanks to the ICEHOTEL situated in the small village. In connection to the farm house the client wants to construct a sauna and a barbecue hut. These buildings are to be used by the client,her tenants and her family. It is of importance to the client that the expressions if the new building or buildings are connected to Jukkasjärvi and the ICEHOTEL. The Summer Design Office started work with a visit to the plot in Jukkasjärvi. A visual study was conducted for later use in the studio. After a sketch process three different concepts were created. Since the client liked two of them equally, the group worked on the two separate concepts to extract both of their advantages to the fullest. Later on in the process the concepts merged into a new and stronger one. The two different functions were combined into one larger building that is designed to fit into the historic context. The building concept was placed next to the river with focus on its functions. 22 Sommardesignkontoret Sommardesignkontoret 23
