1 SOMMAR DESIGN KONTORET

2

3 Innehåll 01 Om 1 02 Uppdraget 2 03 Arbetsprocessen 4 04 Analys Tre koncept BY STAD Skisser Konceptförslag Detaljområden på karta Detaljområde 1, Bäcken Detaljområde 2, Parken Detaljområde 3, Strandplatsen Rekommendationer för det fortsatta arbetet Sammanfattning English summary Projektteam 26 3

4

5 01 Om När företag, kommuner och organisationer kommer i kontakt med designstudenter blir resultaten slående. I får företag möta de ungas värderingar, kunskaper, ohämmade kreativitet och studenter kommer i kontakt med verkliga uppdrag hos riktiga kunder. SVID, Stiftelsen Svensk Industridesign har sedan 2001 varit huvudman för Sommardesignkontor runt om i Sverige. Målet är att skapa kreativa miljöer när olika kompetenser möts. Ett Sommardesignkontor består av studenter från högskolor och universitet med olika inriktning. Studenterna samarbetar i flera projekt och får arbeta med problembaserade uppdrag under sju intensiva sommarveckor. Designarena Nord är ett projekt i Norrbotten som ägs och drivs av Centek vid Luleå tekniska universitet. Syftet är att öka intresset för och kunskapen om industriell design som verktyg för affärsutveckling. Detta för att öka företagens konkurrens-kraft och möjligheter att nå nya marknader och på så sätt även öka tillväxten i Norrbotten. består av en grupp på sex studenter från hela Sverige med anknytning till design i sina utbildningar. Kompetensen består i år av en teknisk designer, en industridesigner, en interaktionsdesigner, en arkitekt, en landskapsarkitekt och en trädgårdsingenjör. Den här rapporten beskriver kortfattat utgångspunkt och resultat av sommarens arbete. 1

6 02 Uppdraget I nuläget finns det en plats där man planerar ett helt nytt bostadsområde på grund av den rådande bristen på bostäder i Gällivare kommun. Marken där bostadsområdet är planerat ägs av företaget AB. Företaget bildades 1998, och ingår som dotterbolag i koncernen Mine Drill GVE AB. De är specialiserade på berghantering i gruvor och tunnlar. Idag finns en detaljplan endast som förslag. I uppdraget finns möjlighet att helt ändra denna. kommer att utforma området efter de förutsättningar som finns på platsen. Genom att förstärka kvalitéerna som redan finns och samtidigt väva samman området med omgivningen. Målsättningen är att skapa ett område med ett boende som är attraktivt både på sommaren och vintern, där alla ska trivas oavsett bakgrund och ålder. 2

7 3

8 03 Arbetsprocessen Projektet inleddes med ett studiebesök hos uppdragsgivaren i Gällivare. hade haft problem med att hitta attraktiva boendeformer för deras anställda som kommer till Gällivare från hela Sverige och även andra länder för att arbeta i gruvindustrin. En större mark i Gällivare ägs av företaget där man planerar att bygga ett nytt område för de anställda i företaget, men också för andra intressenter. Den information som finns tillgänglig är endast ett förslag på en detaljplan över området. Denna har i viss mån fungerat som en grund i uppstarten av arbetet, men fokus har legat på att skapa en ny och attraktiv miljö där alla kompetenser som finns i arbetsgruppen tas till vara. Tack vare gruppens medlemmars olika akademiska bakgrunder ses platsens förutsättningar på olika sätt. Genom att foton togs, olika diagram gjordes och analyser av platsen genomfördes kunde arbetsgruppen ta fram tre koncept som visades på delpresentationen som sedan kom att gå vidare i arbetsprocessen. Önskemålen var att skapa ett område med varierande bebyggelse för olika typer av människor. Arbetet fortsatte med en del skissande på utomhusmiljön och en illustrationsplan tog form. Det beslutades att fyra olika typer av bostadshus skulle finnas; stora villor, mindre villor, radhus och flerbostadshus. Prototyper togs fram och sattes in i miljön för en 3D-illustration. Tre detaljområden i utomhusmiljön valdes att fokuseras extra på; bäcken som går tvärs genom området, skogsparken och strandplatsen nere vid Vassara älv. Skisser och ideér togs fram och till slut hittades en grundplan som det arbetades vidare på. 4

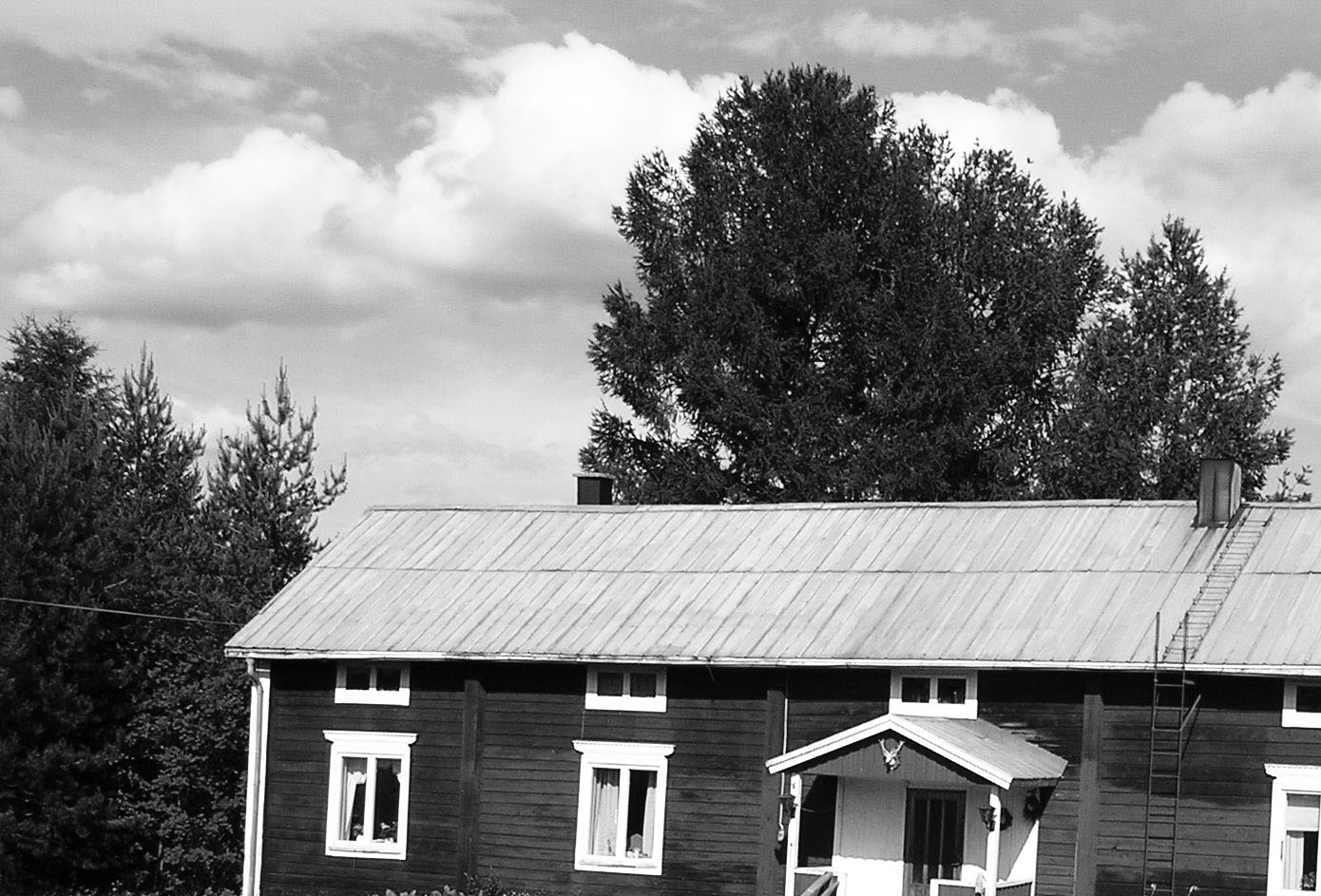

9 04 Analys Förutsättningar på platsen - Fjällnära - I naturen - Förskola - Närbutik - Skotertrafik - Dagvattendamm - Nivåskillnader - Fiske - Lång vinter - Älvens närhet Styrkor - Naturen och läget - Närhet till både fjället och friluftsliv - Flera typer av människor på samma yta - Lugn plats - Vassaraälvens närhet Möjligheter - Helt nytt spännande område - Lockar unga till Gällivare - Koppla samman området Svagheter - Utfarten på Porjusvägen - Bryggeriets närhet - Våt mark Hot - Höga priser - Konjunkturer som svänger hastigt - Lagar och regler - Skepsis från allmännheten - Liknande projekt genomförs och efterfrågan minskar Inspirationsbilder 5

10 Karta över Gällivare Målsättning med projektet - Väva samman det nya området med omgivningen runt omkring. - Skapa ett attraktivt område för alla. - Få ett användarvänligt område både på sommaren och vintern. 6

11 04.1 Tre koncept Analyserna ledde fram till tre koncept då projektet behövde få en riktning. Vid delpresentationen fick uppdragsgivaren ta del av koncepten och för- och nackdelar dokumenterades. Två tydliga koncept, BY och STAD togs fram och presenterades på delpresentationen. Det tredje konceptet var en mix utav dessa två. Koncept 1 BY -Glest bebyggelse över hela området -Gårdskänsla -Timmer -Utrymme -Låg bebyggelse -Ladugård/fäbod -Tjärn -Skog som rekreation -Naturlikt Koncept 2 MIX -Blandad bebyggelse -Villor, radhus, flerfamiljshus -Parklig natur -Fler anlagda gemensamhetsytor och aktivitetsområden - Norrländsk stil med modernt uttryck -Större möjlighet att välja stil på huset själv -Gedigna material på modernt vis Koncept 3 STAD -Gatuliv -Gatuhus -Parklik miljö -Arrangerade aktivitetsytor -Högre bebyggelse -Modern/funktionell bebyggelse -Hårdgjorda ytor -Torg och centrumområde -Tydlig gatustruktur 7

12 04.2 Koncept BY Det första kallades BY och skulle ha en struktur och känsla av en gammal by. Husen var byggda i traditionella material men med ett modernt uttryck. Utomhusmiljön skulle spegla den befintliga omgivningen. 8

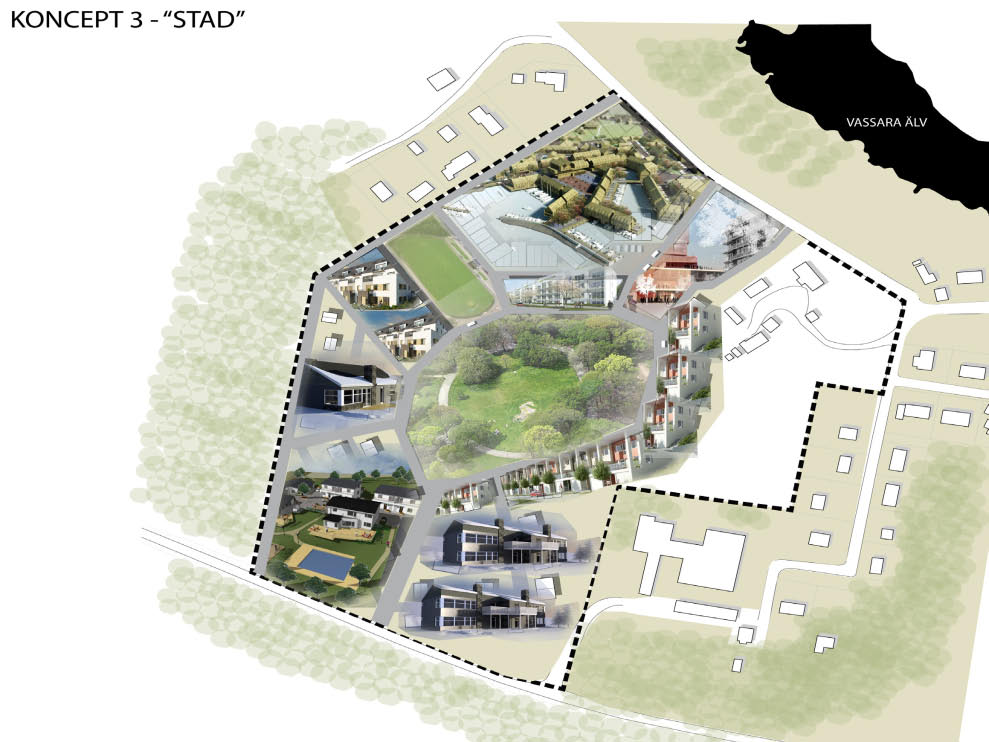

13 04.3 Koncept STAD Detta koncept skulle ha en förtätad bebyggelse, torg och anlagda aktivitetsytor. Husen hade en modern, stadslik karaktär. Efter diskussion vid delpresentationen valde uppdragsgivaren att gå vidare med ett koncept, som var en mix mellan BY och STAD. 9

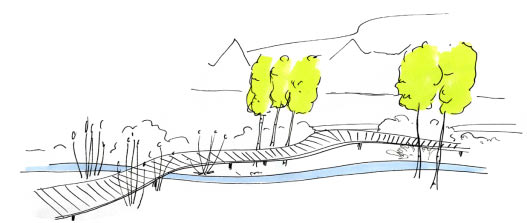

14 04.4 Skisser Skisser 10

15 05 Konceptförslag Konceptet Området kommer att gå i norrländsk stil med ett modernt, funktionellt uttryck. Gedigna material används på ett nytt och spännande sätt. Utomhusmiljön präglas av omgivningen med skog, berg och vatten. En central park för aktiviteter året om där de boende i området kan mötas och skapa kontakter. Färg Naturfärger är genomgående för hela platsen. De återfinns både i byggnaderna och i de olika naturområdena. Färgerna är traditionella och har använts långt tillbaka i tiden, så som till exempel slamfärg. Form Strikta former i byggnaderna som möter mer organiska former i utomhusmiljön. Funktionalismen syns tydligt i allt från bostäder till aktivitetsområden. Värdeord - Natur - Gedigna material - Gårdskänsla - Fäbod - Funktionalitet Image title Annotation text Inspirationsbilder 11

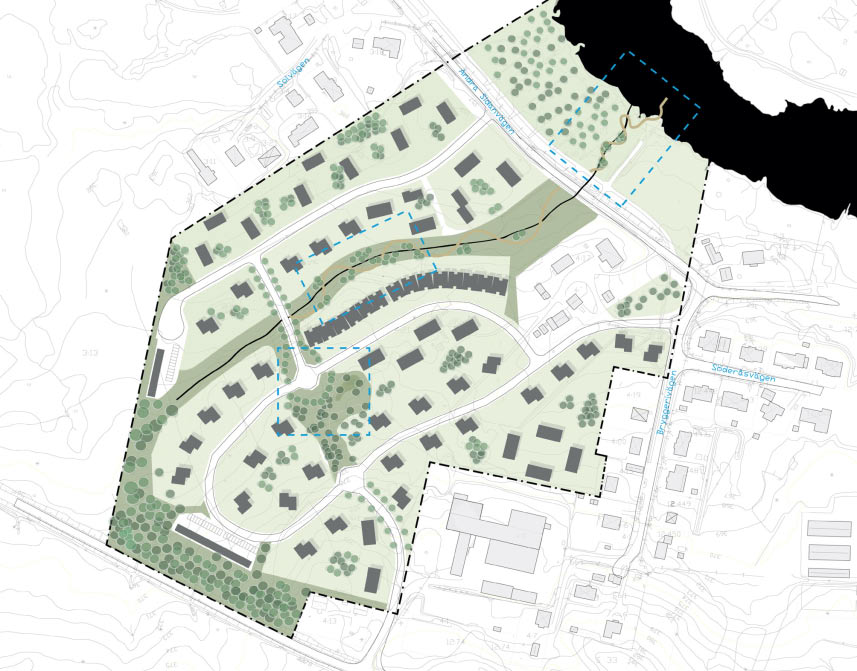

16 05.1 Detaljområden på karta Tre områden valdes ut för att gestalta utomhusmiljön med detaljer kring växt- och materialval. Strandplatsen Parken Bäcken 12

17 05.2 Detaljområde 1 - Bäcken Betula pendula Vårtbjörk Skira lövverk som släpper igenom mycket ljus. Allium giganteum Jättelök Vårblommande lök med höga skaft. Planteras på hösten. Vit sort. Alchemilla mollis Jättedaggkåpa Frodig marktäckare som blommar rikligt. Lärkträgång. Träslaget får med tiden en silvergrå nyans. Matteuccia struthiopteris Strutbräken Storvuxen ormbunke med upp till en meter långa blad. Bäcken går genom bostadsområdet. Över bäcken slingrar sig en gång i trä. På båda sidor om vattnet växer björkar och på marken ett hav av ormbunkar och daggkåpor. Genom att gå på de olika stenområdena når man bäcken. Cyklar är välkomna på den grusade vägen som löper längs med hela området. 13

18 Belysningsarmatur längs gången av lärkträ. Stenar i olika storlekar som gör det spännande att gå ner till den lilla bäcken. Bäcken, natt 14

19 15

20 05.3 Detaljområde 2 - Parken Prunus maacki Gulbarkig hägg Befintlig vegetation sparas för att få en skogslik känsla i parken. Calluna Vulgaris Ljung Geum coccineum Borisii Waldsteinia ternata Röd nejlikrot Gullgröna Marktäckande växt Marktäckande växt under häggträden under häggträden. Cortenstål som kant under häggträden. I mitten av bostadsområdet kommer en större skogspark att vara placerad. Här finns några gång- och cykelvägar, trädalleér, pulkabacke och grillplatser. Området är till för hela familjen året om. En del av den befintliga vegetationen sparas, och en del nyplanteringar är också planerade. Grillplatser 16

21 17

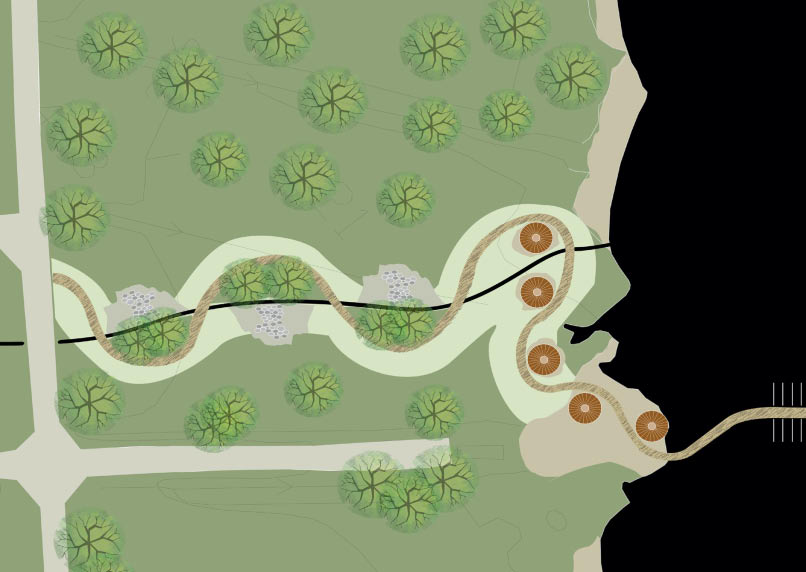

22 05.4 Detaljområde 3 - Strandplatsen Gången som slingrar sig över bäcken fortsätter ner mot älven. Här nere finns båtplatser och grillstugor. Bredden på gången kommer att vara 150 cm. 18

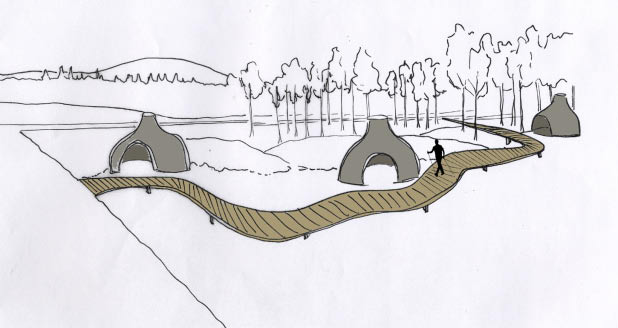

23 Området kring Vassaraälven kommer att vara en möteplats både för de boende i området men även andra utifrån. Här nere finns grillstugor för åretrunt bruk. Det kommer att vara en småbåtshamn där fisketuren kan påbörjas. Den slingrande gången uppifrån bostadsområdet kommer att fortsätta ända ner hit och mynna ut vid älvskanten. På denna trägång är det lätt för alla att ta sig fram. 19

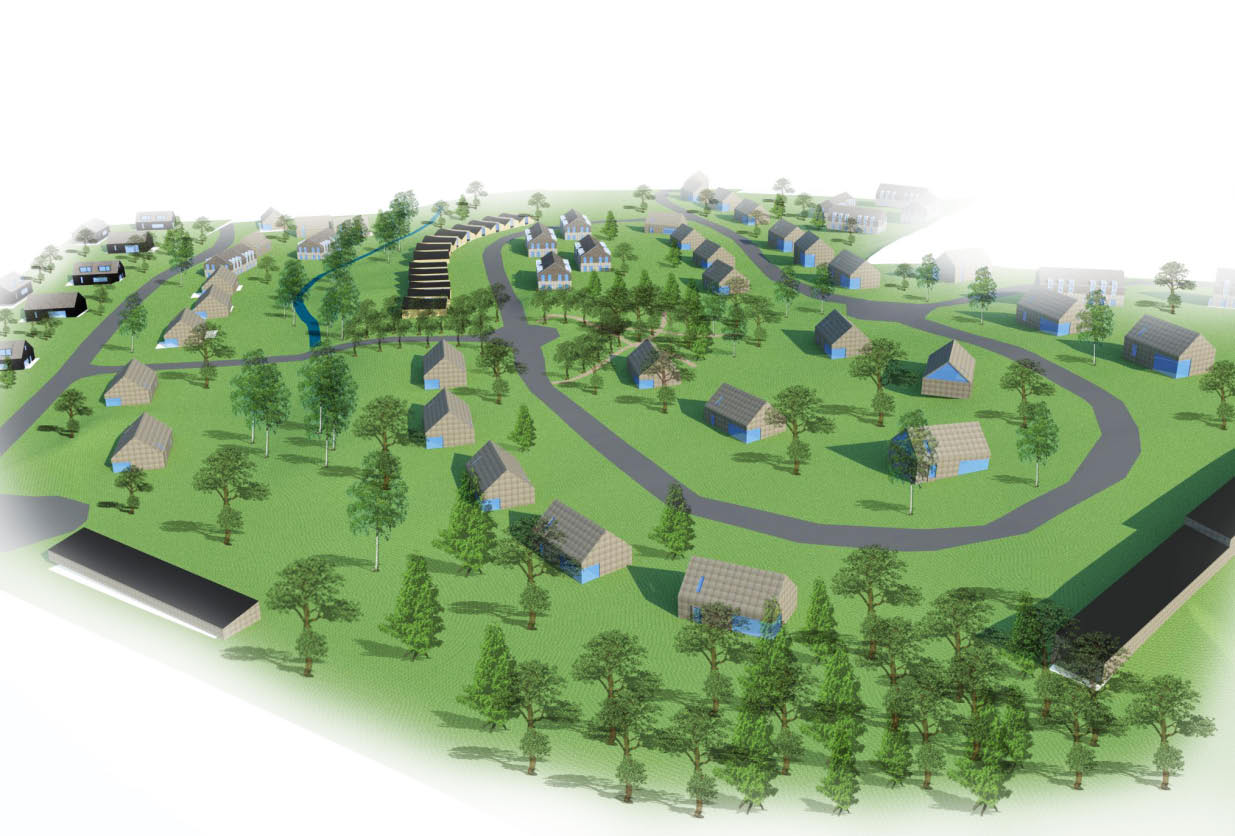

24 Slutgiltiga illustrationen + material Illustration över området sett från Porjusvägen 20

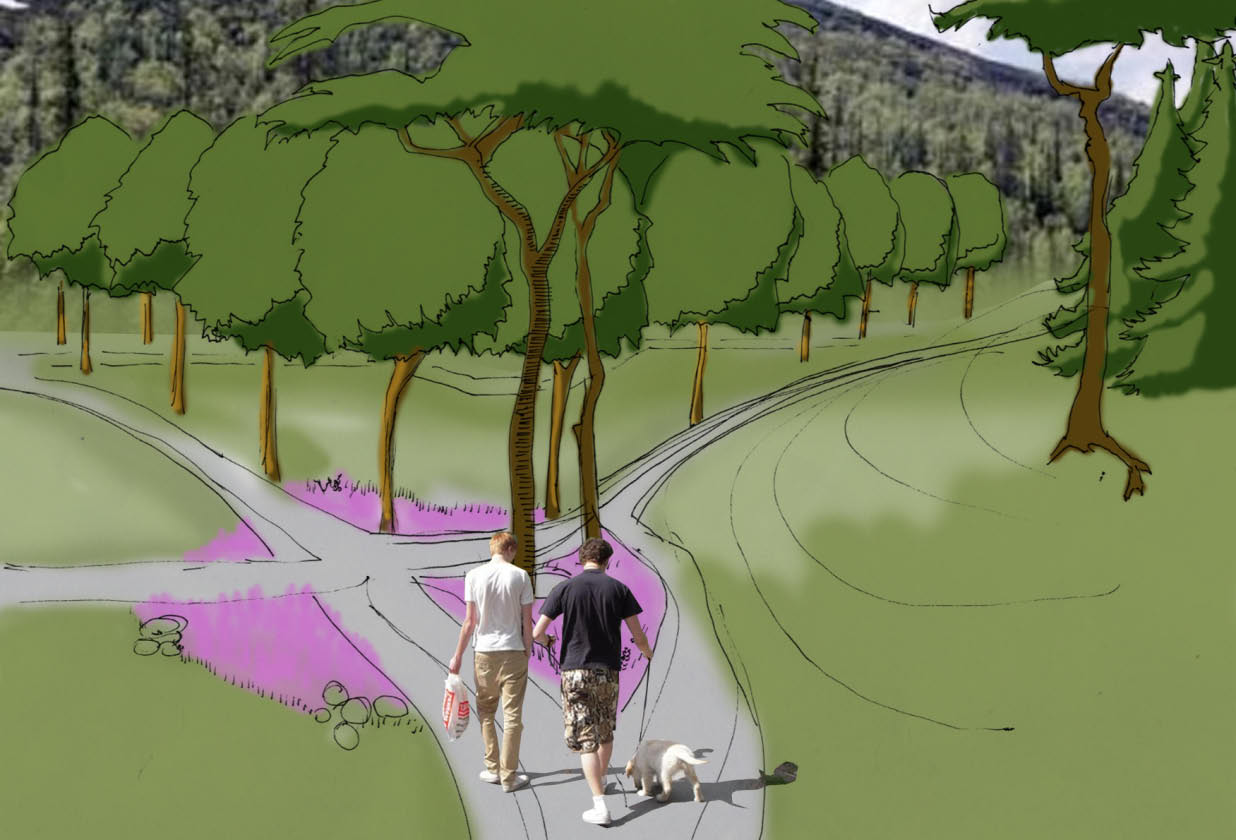

25 Illustration av parken 21

26 Illustration av området sett från Vassaraälv 22

27 06 Rekommendationer För att detta projekt och att den kommande utvecklingen av detta område ska lyckas så bra som möjligt bör en sammanhållen, välarbetad plan genomföras. När vi har planerat denna utomhusmiljö har det skett med stor respekt för växternas krav och förutsättningar på denna plats. Samma sak gäller byggnaderna, vår tanke har hela tiden varit att få denna plats att verka naturlig i sin omgivning. Det är viktigt att den befintliga vegetationen sparas i den utsträckningen den är nödvändig för övrig gestaltning. En annan viktig aspekt gällande detta är att hela tiden påminnas om att det här är en plats mitt i naturen och att fortsätta låta det vara det. När det gäller exakta placeringar av byggnader, men också vegetation, så ska vårt förslag ses som en konceptuell idé. Alla mått stämmer inte. Noggranna utmätningar bör göras vid genomförande för att få de bästa lösningarna. har tagit fram en rad olika hustyper. Dessa ska ses som inspirarande i en helhetsbild. Vår rekommendation är att ta fram ett antal passande hus för de blivande kunderna att välja på för att förhindra att området upplevs som osammanhängande och brokigt vilket vi tror att det gör om kunden ges för stora val vad gällande hustyper och färger. De olika hustyperna med flera boendealternativ kommer att locka olika grupper av kunder. Det ger en naturlig mix av människor och skapar spännande möten. Detta gör att vi tror att området har en hög potential att bli ett omtyckt bostadsområde. 23

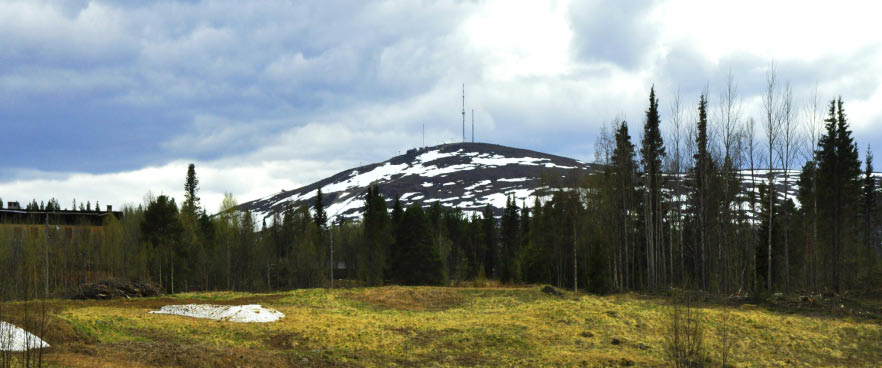

28 07 Sammanfattning är ett företag inom gruvindustrin. Företaget vill i och med den stora bostadsbristen som råder i Gällivare på grund av gruvans utveckling bygga ett helt nytt bostadsområde. Det tänkta området ligger nära centrum på andra sidan om Vassaraälven. äger idag marken och vill så fort som möjligt komma igång med projektet. Tomten är lätt sluttande och är placerad vid Dundrets fot. Längst ner på området rinner Vassara älv som skiljer tomten från de centrala delarna av Gällivare. Det finns en del vegetation kvar i form av äldre tallar och granar, i övrigt är det i nuläget ängsmark/ åkermark. I omgivningarna finns en del större gamla bostadshus där det bor folk idag. Dessa kommer att finnas kvar. En detaljplan har tagits fram där det framgår att en liten bäck rinner rakt genom området ner till en dagvattenbrunn. Det finns även inplanerade områden för olika typer av byggnader. En förskola och en liten butik är planerade att finnas på platsen. Gruppen kom fram till att det behövdes tas fram olika koncept för att hitta rätt. Det första konceptet kallades BY och skulle ha en tydlig bykänsla med gles bebyggelse, men på ett modernt sätt. Det andra kallades STAD där fanns mer stadslika byggnader, förtätningar med torgkänsla och helt anlagda aktivitetsområden och parker. Det tredje konceptet kallades MIX och skulle vara ett mellanting. Där fanns bykänslan fortfarande kvar men med en viss förtätning av bebyggelsen och grönområdena skulle vara mer strukturerade. Under delpresentationen valdes koncept MIX. Gruppen fortsatte att arbeta och utvecka konceptet MIX genom att hitta bostäder som passade in i landskapsbilden på ett spännande sätt. Utomhusmiljön valdes att delas in i tre detaljområden där tydliga exempel och illustrationer visades. De tre områdena var parken i mitten av området, bäcken och området nere vid älven. Det gjordes illustrationsplaner och perspektiv på dessa. Växt- och materialvalen kom också in där. Det är enligt planen tänkt att finnas 104 hushåll, där 14 utav dessa är flerfamiljshus, 14 är radhus och resterande är villor. började detta projekt med ett besök hos företaget och med en visning av tomten. Tankar och ideér kring projektet lyftes fram från företaget vid detta första möte. Foton togs för att användas senare. Vid hemkomst gjordes en analys för att se hur det var möjligt att arbeta vidare på detta projekt. Gruppen undersökte möjligheter, styrkor, hot och svagheter i en SWOT-analys. Detta bidrog till till en tydligare bild av hur det var möjligt att arbeta vidare på området. Inspirationsbilder togs fram och låg som grund för det vidare arbetet. Detta område har mycket att bjuda på för de boende, men även för besökaren. Spännande hus i en genuin miljö med moderna inslag blir till en intressant upplevelse. 24

29 08 English summary, a company operating within the Swedish mining industry, has faced problems to attract new workers to the region of Gällivare due to the lack of attractive accommodations for its employees. The company has now acquired a land plot near the town centre on the other side of Vassara river to construct a housing area. Village; Emphasizing on the rustic feeling of the site. With all buildings subjecting the nature. Mix; A compromise between the countryside and the town. Goes from a dense area to farmland. Town; More citylike with a dense planning. Controlled recreation areas and higher buildings. The plot with its slanted terrain is situated at the bottom of the mountain Dundret. The lower parts of the plot lies next to the river that separates the new housing area from the city centre. Some vegetation still exists and consists of a variety of pine trees that is growing over a large meadow. These landscape features together with the rustic farm houses that lie on the plot are of importance to the project and will be left untouched and highlighted. A new development plan was produced which states the presence of a small creek running through the plot down a storm drain. Fully planed zones for different types of buildings together with the placement of a kinder garden a small and convenient store are also include in the development plan. After the half-timepresentation the concept Mix was chosen by the client. The group continued to develop this concept with studies of housing that could fit with the mixed plot. The landscape was divided into three different zones; the park in the middle, the creek and the area close to the river. These three where visualised in detail. 3D perspectives together with the illustrative plans show the concept in its whole. The housing area will add something new to the city of Gällivare. Exciting dwellings in a genuine North Swedish landscape together with modern elements creating an exciting experience. According to this plan the plot should consist of 104 dwellings of which are 14 multi-dwellings, 14 are terrace houses and the rest are villas The Summer Design Office started this project by visiting the company with a tour of the plot. A following conversation made Euroming s aspiration regarding the case clear. Photos were taken and documentation of the plot was made for later use. Back in the studio the group conducted studies of the project emphasizing on analysis of the plots possibilities, strengths and weaknesses. Inspirational pictures were used as a foundation together with the analysis to create three different concepts. 25

30 Gruppen har bestått av Alexis Eduardo Zohlen Anna Hedström Martin Svahn 09 Projektteam Projektledare Karoline Pettersson 26 Handledare Jon Håkansson Handledare David Larsson

31 Sara Elebro Interaktionsdesigner Chalmers tekniska högskola Anna Hedström Trädgårdsingenjör - Design Sveriges lantbruksuniversitet Christian Heljeved Industridesigner Jönköpings tekniska högskola sara.elebro@gmail.com anna-hedstrom@hotmail.com heljeved@designff.com Tina Koohnavard Civilingenjör teknisk design Luleå tekniska universitet Martin Svahn Arkitekt Lunds tekniska högskola Alexis Eduardo Zohlen Landskapsarkitekt Sveriges lantbruksuniveritet tina.koohnavard@gmail.com martin@pattymatty.com alexiszohlen@gmail.com 27

32 är en unik satsning från SVID, Stiftelsen Svensk Industridesign, med syftet att sammanföra studenter och näringsliv för att öka kunskapen om design bland företag och kommuner. Uppdraget var att ta fram ett spännande konceptförslag på ett planerat bostadsområde där både byggnader och utomhusmiljö skulle gestaltas. Området skulle på ett naturligt sätt sammanfogas med omgivningen och vara inbjudande för olika typer av människor. SVID, Stiftelsen Svensk Industridesign Sveavägen 34, 6 tr Stockholm
