1 1 ALLMÄNT driftfunktioner: -Digital elektronisk termostat, stor blå LCD-display med justerbar bakgrundsbelysning - Utvecklad och designad för att styra fläktkonvektorer - Tim och vecko programmering som standard - Flerårig kalender, klocka och inbyggt batteri som standard - RS485 bussanslutning som standard - Enheten kan styras helt med Modbus kommunikationsprotokoll - Drift med 2 rör - 4 rör - endast fläkt - värmepump (P04) system - Kontroll av elektrisk värmare som alternativ eller som extra värme (P07) - Kontroll av uteluft återvinning spjällmotor - Kontroll av befuktning / avfuktning / endast med intern fuktsensor (tillval) - Automatisk / manuell eller extern växling av SUM / WIN växling driftläge (P09) - Kontinuerlig eller termostatstyrd fläkt (P05) - Automatisk / manuell fläkthastighetsreglering - Lufttemperatur övervakas av intern sond eller extern luftgivare (tillval) - Frysskydds funktion även med termostat avstängd - Filter varning som standard - Fläkt och temperaturband kan ställas in separat för värme och kylning (P18 och P19) - SUM / WIN P-band kan ställas in separat för värme och kyldrift (P16 och P17) - Automatisk SUM / WIN omkoppling beroende av utgående temperatur (P08 och P09) - Automatisk SUM / WIN omkoppling beroende av rumstemperaturen (P09) - Extern komfort / ekonomi driftomkoppling - Kontroll av ON-OFF ventiler, modulerande ventiler och flytande ventiler - Kontroll av konventionella 3-hastighetsfläktar enheter och energisnåla EC-motorer - Ingångar för styrning via fönsterkontakt, ekonomi kontakt, Hjälpkontakt, och badrum och brandlarm - Ingångar för hotell funktioner, såsom: badrum larm - brandlarm - rummet tomt / ockuperat - Utgångar för hotell funktioner, såsom: innerbelysning - kontroll av badrumsfläkt och upptaget - Infraröd fjärrkontroll mottagare (tillval) - Övervakning av Fläkteffekt, av larmgränser och larmutgångar (P35 och P36) - Inställning / minskning av temperaturområde, parametrar (P23 och P24) - Tangentbords låsfunktion - Diagnostisk funktion för felsökning av termostat och system fel - Tyst reglering tack vare användningen av triac styrteknik

2 Termostatens funktion: Användaren styr enheten med hjälp av fyra tangenter bredvid displayen Key Huvudfunktion Sekundärfunktion Ökning av börvärde Bläddra / öka variabler och parametrar Minskning av börvärde ON-OFF På-av Åtkomst/ menyer Bläddra / minska variabler och parametrar Menu ESC funktion Set och spara 2 - knapp (Plus) Tryck på den här knappen för visning av aktuellt börvärde, tryck igen för att öka börvärdet i steg om 0,1 C varje gång den trycks, eller håll ner för 5sek för att justera inställningen snabbare. Efter 10sek återgår enheten och avslutar börvärdesinställning, avsluta snabbare genom ett kort tryck på off-knappen. Denna knapp används också för att surfa, bläddra och öka varden inom de olika program menyerna. - knapp (Minus) Tryck på den här knappen för visning av aktuellt börvärde, tryck igen för att minska börvärdet i steg om 0,1 C varje gång den trycks, eller håll ner för 5sek för att minska inställningen snabbare. Efter 10sek återgår enheten och avslutar börvärdesinställning, avsluta snabbare genom ett kort tryck på off-knappen. Denna knapp används också för att surfa, bläddra och öka varden inom de olika program menyerna. 3 - knapp (ON/OFF) Tryck i 2 sekunder för att stänga av eller på, när termostaten är avstängd visas OFF i på displayen samtidigt som rumstemperaturen, klocka, alarm (om använt) och relativ luftfuktighet (tillval) fortfarande visas. Denna knapp används även för att avsluta de olika inställningsmenyerna. - knapp (Menu) Tryck snabbt för att komma till undermenyerna / användarinställningar, FAN blinkar på displayen. Tryck + eller - för att välja mellan de olika menyerna:

3 fläktvals meny Tryck på menyknappen, bläddra med + knappen och välj FAn (fläkt) med menyknappen. Tryck sedan på + knappen igen för att välja fläkthastighet, manuell med SP 1-SP 2 - SP 3 eller automatisk AUT: = Min hastighet (33% för EC-fläktar) 3 = Medium hastighet (66% för EC-fläktar) = Max hastighet (100% för EC-fläktar) = Termostaten kommer välja fläkthastighet automatiskt propotionellt i förhållandetill rumstemperatur och inställd temperatur. Den maxhastighet uppnås när rummstemperaturen + proportionella bandet (P11). Bekräfta inställningen genom att trycka på menyknappen. Om driftläge (P05 = 0) är valt stannar fläkten när temperaturen (börvärdet) uppnås. Om driftläge (P05 = 1) är valt går fläkten i kontinuerlig drift på inställt hastighet om manuellt manuell drift är aktiverad, eller på lägsta hastighet i automatikläge. Om vattentemperaturgivare är ansluten, styrs fläkten enligt nedan: 2 rörssystem: enheten svarar både den minsta fläkthastighet möjliggörande (P18) och maximal fläkthastighet möjliggörande (P19) signaler 4-rörssystem: enheten svarar på minsta fläkthastighet aktiveringssignal (P18), men ignorerar den maximala aktivering fläkthastighet (P19) signal OBS: när fläkten är i drift på grundval av de aktiveringssignaler, inte förrän den inställda temperaturen i den relativa parametern uppnås. 4 Driftval Värme / Kyl / Fläktdrift Tryck på menyknappen, bläddra med + knappen och välj NOde (mode) med menyknappen. Tryck sedan på + knappen igen för att välja driftläge: COL, HOT, FAN. Bekräfta inställningen genom att trycka på menyknappen. = Kyldrift = Värmedrift = Endast fläktdrift VARNING: Om automatisk / centraliserat driftläge har valts (P09) visas inte MODE menyn.

4 EKONOMI-KOMFORT Tryck på menyknappen, bläddra med + knappen och välj ECOn med menyknappen. Tryck sedan på + knappen igen för att välja driftläge : EKONOMI eller KOMFORT Bekräfta inställningen genom att trycka på menyknappen. 4 = I Komfort-läge styr termostaten i förhållande till det valda börvärdet = EKONOMI funktionen sparar energi genom att justera börvärdet med värdet i parameter P10, vilket minskar börvärdet i värmedrift och ökar börvärdet i kyldrift. Denna funktion kan aktiveras även i central styrning genom att stänga kontakter stift 1 RJ45, funktionen avaktiveras när kontakten bryts. Ställa klocka och datum Tryck på menyknappen, bläddra med + knappen och välj tine med menyknappen. HRS: tim siffror blinkar: använd + / - knapparna för att ställa in de aktuella timmarna och bekräfta med menyknappen MIN: minut siffror blinkar: använd + / - knapparna för att ställa in dagens minuter och bekräfta med menyknappen DAG: dag siffror blinkar: använd + / - knapparna för att ställa in aktuell dag och bekräfta med menyknappen MON: Månads siffror blinkar: använd + / - knapparna för att ställa in aktuell månad och bekräfta med menyknappen YEA: Års siffror blinkar: använd + / - knapparna för att ställa in aktuellt år och bekräfta med menyknappen 5 Weekly programming Tryck på menyknappen, bläddra med + knappen och välj Pro9 med menyknappen. Välj veckodag som ska programmeras genom att bläddra till det med + knappen: Sol = söndag MON = måndag Tis = tisdag ONS = onsdag Tors = torsdag Fre = fredag SAT = lördag Välj veckodag som ska programmeras och bekräfta med menyknappen för åtkomst av F1 och F2 programmeringsfunktion: Tryck på menyknappen och ställ in start timmar för bandet F1 Tryck på menyknappen och ställ in start minuter band F1 Tryck på menyknappen och ställ drifttemperaturen för bandet F1 Tryck på menyknappen och ställ in start timmar för bandet F2 Tryck på menyknappen och ställ in start minuter band F2 Tryck på menyknappen och ställ drifttemperaturen för bandet F2 Använd + knappen för att välja en annan dag för programmering eller avsluta genom att trycka på ESC.

5 Tabell 1: Exempel på daglig programmering inställningar: 09:00 med F1 börvärde 20 C - 20:00 med F2 börvärde 15 C Temperatur Börvärde F2 Temperatur Börvärde F1 Temperatur F2 5 Tabell 2: Exempel på veckoprogram inställningar: 6 Tabell 3: Exempel på veckovis tidsprogram anges i tabell 2 Dag F1 Tid F1 Bärvärde F2 Tid F2 Börvärde

6 Ikonen på displayen tänds för att indikera att termostaten utför ett dagligt program. Alarm display Denna meny kan endast nås när minst en larm föreligger, ikonen på displayen tänds för att indikera att det finns ett eller flera larmmeddelanden. Tryck på menyknappen, bläddra med + knappen och välj ALL med menyknappen. Larmkoden visas, bläddra med + knappen för att leta efter andra sparade larm. Om det inte finns några larm kommer ALL menyn inte att vara tillgänglig. Tabell 4: alarm Display medelande Alarm beskrivning Alarm återställning ALL FIL : filter rengörings larm (P22) tid överskriden När alarmet visas tryck meny i 3 sek Rengör filtret ALL Air: alarm intern tempgivare Automatiskt när felet åtgärdats 6 ALL Prb: ingen inre eller yttre lufttempgivare ansluten Curr max: Fläktens högsta tillåtna strömförbrukning uppnådd (P35) Curr min: Fläktens minsta strömförbrukning ej uppnådd (P35) Automatiskt när felet åtgärdats Display the alarm and press the menu key När alarmet visas tryck meny i 3 sek 7 Parameter meny Parametern inställningsmenyn är indelad i två nivåer. Den första nivån är skyddad mot oavsiktlig åtkomst och ändring, medan den andra nivån är skyddad av ett lösenord. För att komma åt den första nivån, tryck på menyknappen, bläddra med + knappen och välj Par och bekräfta genom att trycka på menyknappen i 5 sek. Parameter P01 visas, + / - knapparna användas för att rulla från parameter P01 till parameter P10. Välj den parameter som ska ändras och bekräfta valet med menyknappen. Parametern blinkar. Modifiera det med + / - knapparna och bekräfta / spara ändringen med menyknappen. Tryck på ESC (ON-OFF) knappen två gånger i följd för att återgå till startskärmen. Den andra nivån är endast för behörig tekniker, och skyddas av ett lösenord. tryck på menyknappen, bläddra med + knappen och välj Par och bekräfta genom att trycka på menyknappen i 5 sek. Parameter P01 visas. Tryck på - (meny) för att visa P2LE på skärmen. Bekräfta valet med menyknappen och ange lösenordet med + / - knapparna. När lösenordet har angetts, bekräfta det med menyknappen för att visa listan över parametrar P11... P52. Bläddra igenom parametrarna med + / - knapparna, välj den parameter som skall ändras och bekräfta valet med menyknappen. Parametern blinkar nu. Modifiera det med + / - knapparna och bekräfta / spara ändringen med menyknappen. Tryck på ESC (ON-OFF) knappen två gånger i följd för att återgå till startskärmen.

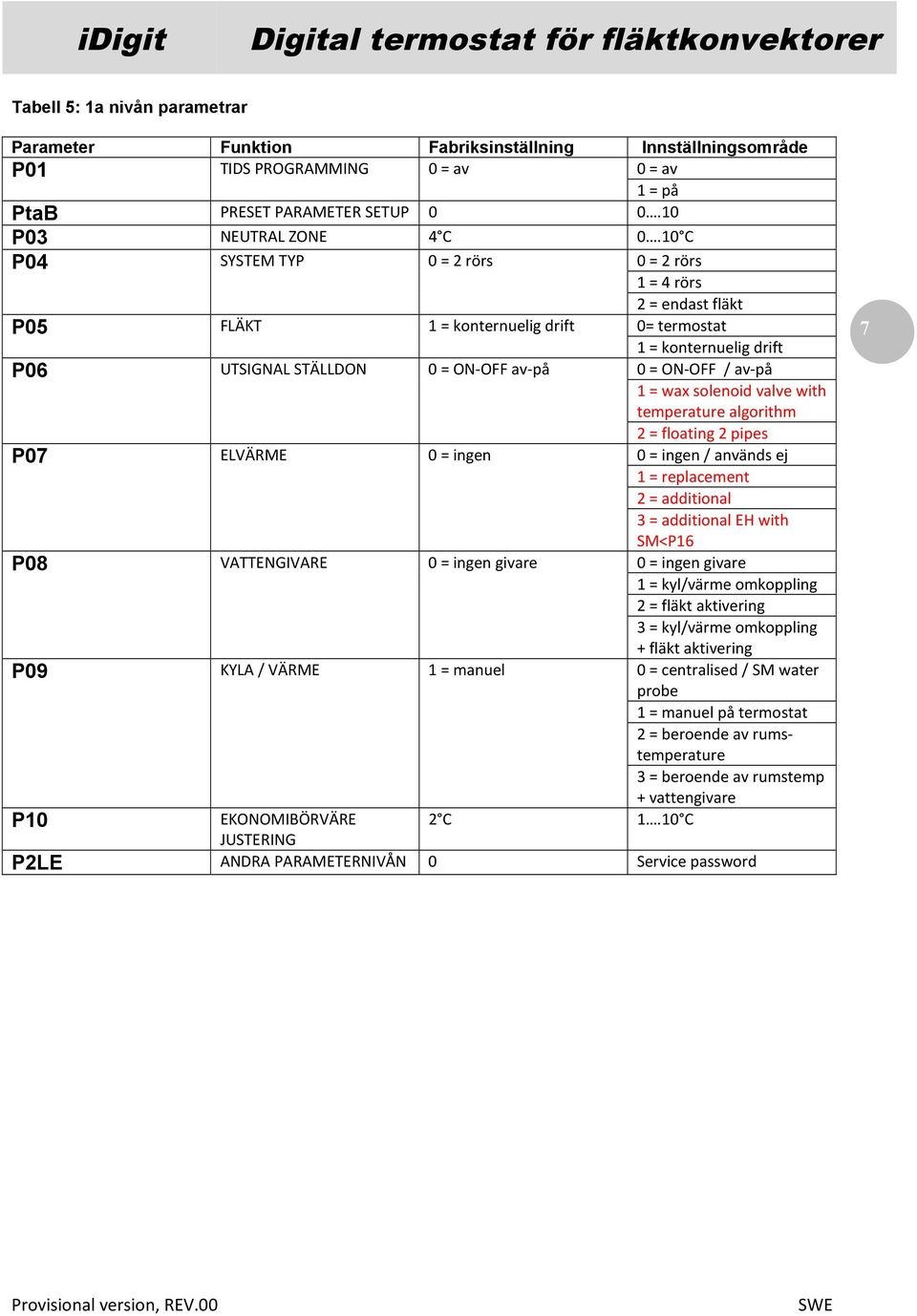

7 Tabell 5: 1a nivån parametrar Parameter Funktion Fabriksinställning Innställningsområde P01 TIDS PROGRAMMING 0 = av 0 = av 1 = på PtaB PRESET PARAMETER SETUP P03 NEUTRAL ZONE 4 C 0.10 C P04 SYSTEM TYP 0 = 2 rörs 0 = 2 rörs 1 = 4 rörs 2 = endast fläkt P05 FLÄKT 1 = konternuelig drift 0= termostat 1 = konternuelig drift P06 UTSIGNAL STÄLLDON 0 = ON-OFF av-på 0 = ON-OFF / av-på 1 = wax solenoid valve with temperature algorithm 2 = floating 2 pipes P07 ELVÄRME 0 = ingen 0 = ingen / används ej 1 = replacement 2 = additional 3 = additional EH with SM<P16 P08 VATTENGIVARE 0 = ingen givare 0 = ingen givare 1 = kyl/värme omkoppling 2 = fläkt aktivering 3 = kyl/värme omkoppling + fläkt aktivering P09 KYLA / VÄRME 1 = manuel 0 = centralised / SM water probe 1 = manuel på termostat 2 = beroende av rumstemperature 3 = beroende av rumstemp P10 + vattengivare 2 C 1.10 C EKONOMIBÖRVÄRE JUSTERING P2LE ANDRA PARAMETERNIVÅN 0 Service password 7

8 Tabell 6: 2a nivån parametrar Parameter Funktion Fabriksinställning Innställningsområde P11 P- BAND 2 C C P12 FUKTREGLERING 0 = endast visning 0 = endast visning 1 = befuktning 2 = avfuktning 3 = kyla + befuktning P13 FUKT P- BAND 5% 5.20% P14 FULL RESET REG. TIME (x 10 ) P15 EXTRA UTGÅNG FUNKTION 0 = elvärme 0 = elvärme 1 = befuktare/avfuktning 2 = gate valve operation 3 = control of lights P16 VÄRME TILL 35.0 C C P17 KYLA TILL 15.0 C C P18 VÄRME FLÄKT TILL 35.0 C C P19 KYLA FLÄKT TILL 15.0 C C P20 FRYSSKYDD C 4.0 C C P21 FLOATING ACTUATOR STROKE P22 FILTER LARM 6 (x 300h) 0.20 (x 300h) P23 MIN BÖRVÄRDE 10.0 C C P24 MAX BÖRVÄRDE 30.0 C C P25 KALIBRERING RUMSGIVARE 0.0 C C P26 KALIBRERING FUKTGIVARE 0% -20%...+20% P27 FLÄKT STARTFÖRDRÖJNING I VÄRMEDRIFT P28 FLÄKT STARTFÖRDRÖJNING I ELVÄRMEDRIFT P29 FLÄKT STOPFÖRDRÖJNING I ELVÄRMEDRIFT P30 FÖNSTERKONTAKT 0 = kontakt sluten 0 = kontakt sluten = fönster öppet 1 = kontakt öppen = fönster öppet P31 EKONOMI KONTAKT 0 = kontakt öppen 0 = kontakt öppen= rum upptaget 1 = kontakt sluten = rum upptaget P32 EXTRAKONTAKT 1 = kontakt sluten 0 = kontakt öppen= ingång aktiv 1 = kontakt sluten= ingång aktiv 8

9 Tabell 6: 2a nivån parametrar Parameter Funktion Fabriksinställning Innställningsområde P33 EXTRA DIGITAL INGÅNG 0 = fläkt TM termostat 0 = fläkt TM termostat 1 = badrums alarm 2 = brand alarm P34 INPUT CONFIGURATION 0 = configuration 0 0 = configuration 0 1 = configuration 1 2 = configuration 2 3 = configuration 3 P35 MIN driftström fläkt 0 = används ej 0.50 (ma x 10) P36 MIN driftström fläkt 0 = används ej (ma x 10) P37 GIVAR TYP 0 = NTC 10K 0 = NTC 10K 1 = NTC 20K P38 BÖRVÄRDE 20.0 C C P39 C/ F 0 = C 0 = C 1 = F P40 BAKGRUNDSBELYSNING 0 = off 0.5 MIN i standby-läge P41 LCD BAKGRUNDSBELYSNING 0= off 0.5 MIN i standby-läge P42 MODBUS ADRESS (0 = broadcast) P43 ON-OFF VALVE HYSTERES 5% 2.100% (%) P44 Tid ventilöppning 5sek 1.100sek P45 Ventilöppningsperioder 60sek 1.999sek P46 Värme börvärde med 18.0 C 5.0 C.30 C SETUP 3 (HOTEL MODE) P47 Kyl börvärde med 27.0 C 5.0 C.30 C SETUP 3 (HOTEL MODE) P48 Fukt (RH) börvärde % P49 P50 MODULERANDE Ventil MIN gräns MODULERANDE Ventil MAX gräns 0% 0. 50% 100% 50%...100% P51 Fläkt / ventil MIN gräns 0% 0. 50% P52 Fläkt / ventil MAX gräns 100% 50%...100% 9

10 Elshema, 12 plints: 10 Beskrivning: LC = microprocessor TK1-TK2-TK3= fläktkontroll triac max. 1A 230Vac TK4-TK5-TK6 = ställdon ventil + värme kontrol triac max. 0.1A 230Vac VF = öppna / stängventil VC = kylventil VH = värmeventil R = extra utgång / elvärme M = fläktmotor 230Vac SA = extern luftgivare SM = vattentemp. givare TM = mintemp. termostat DM = EC fläktutgång 0/10V 11

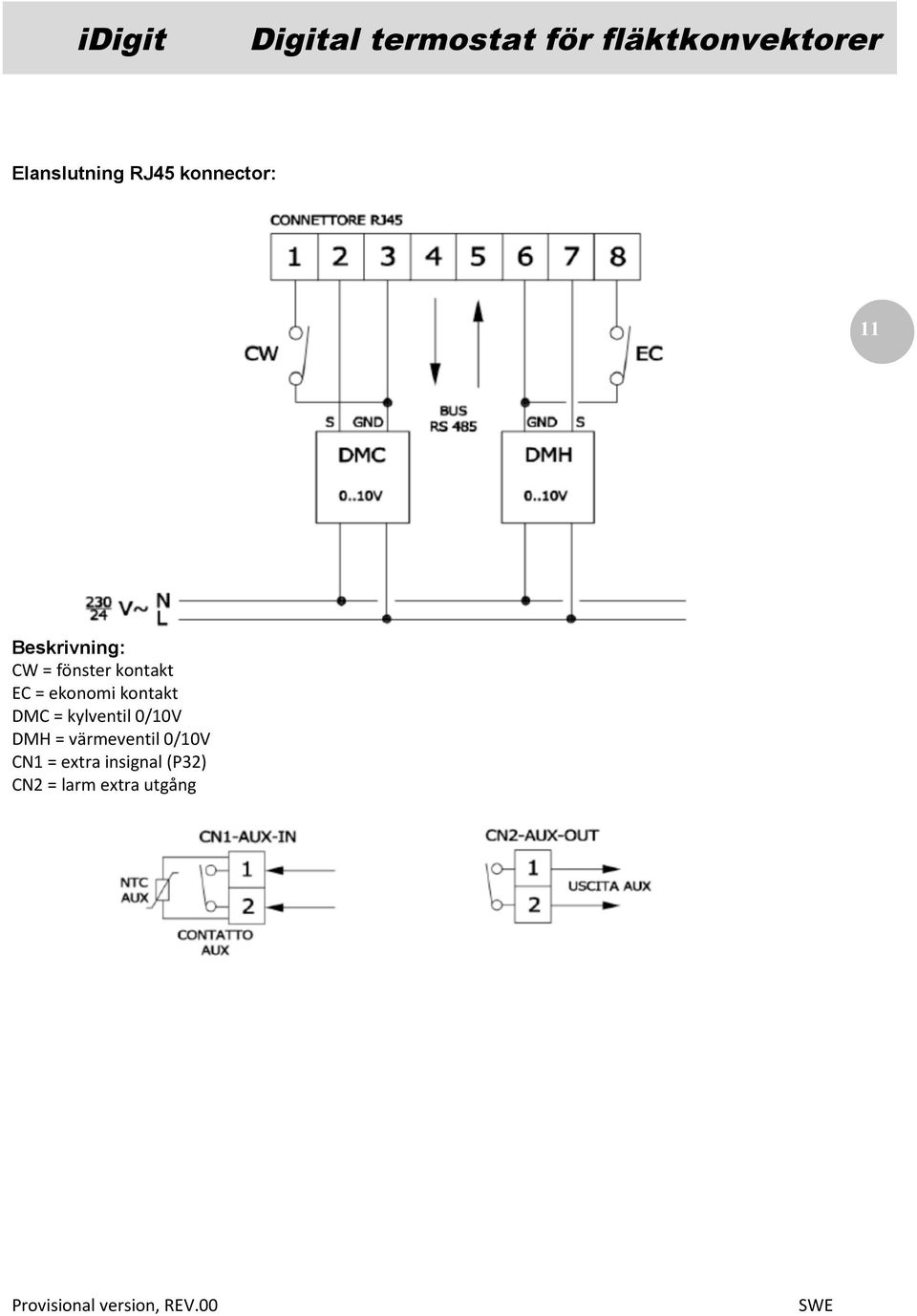

11 Elanslutning RJ45 konnector: 11 Beskrivning: CW = fönster kontakt EC = ekonomi kontakt DMC = kylventil 0/10V DMH = värmeventil 0/10V CN1 = extra insignal (P32) CN2 = larm extra utgång
