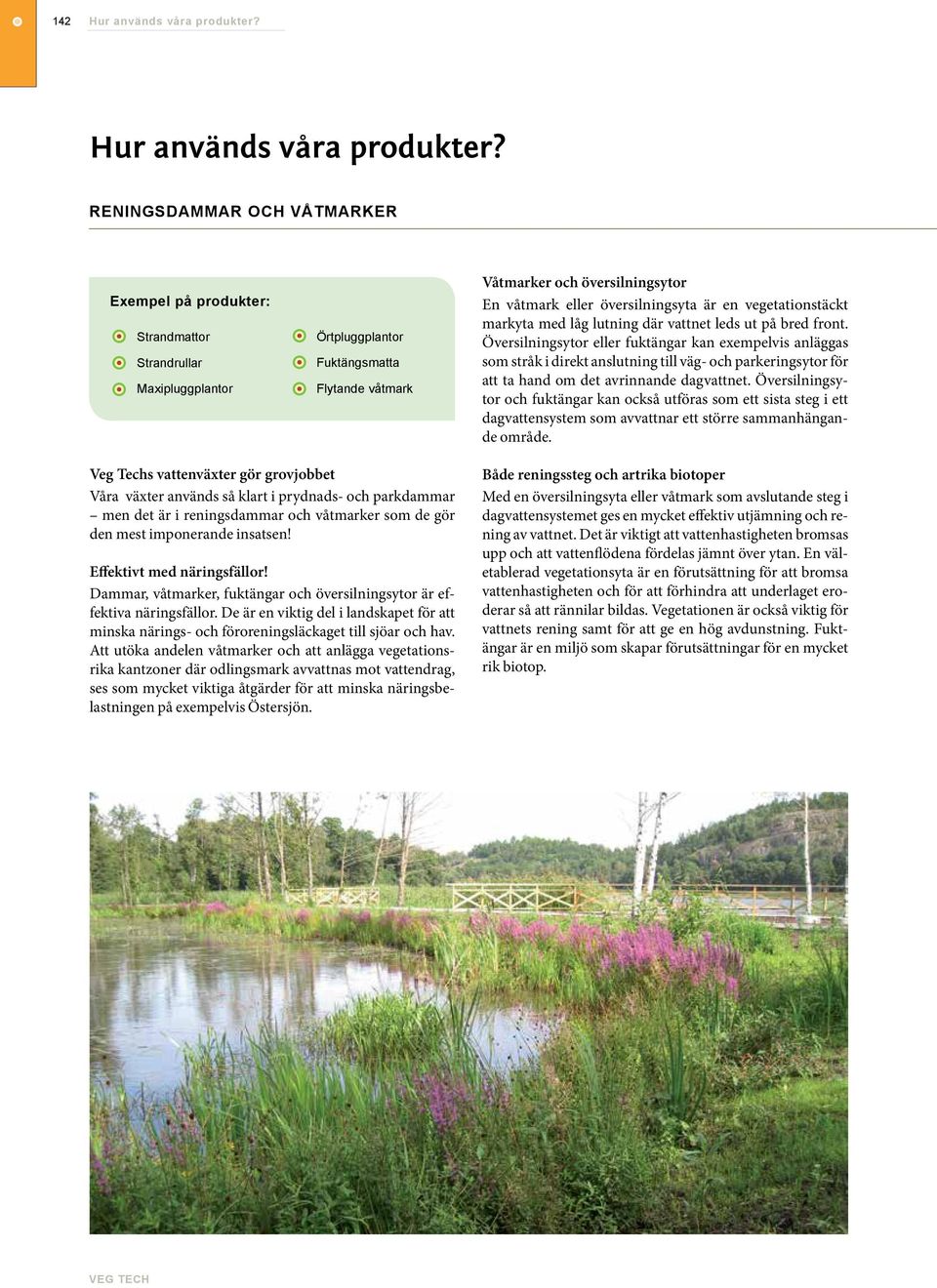

1 142 Reningsdammar och våtmarker Exempel på produkter: Strandmattor Strandrullar Maxipluggplantor Örtpluggplantor Fuktängsmatta Flytande våtmark Våtmarker och översilningsytor En våtmark eller översilningsyta är en vegetationstäckt markyta med låg lutning där vattnet leds ut på bred front. Översilningsytor eller fuktängar kan exempelvis anläggas som stråk i direkt anslutning till väg- och parkeringsytor för att ta hand om det avrinnande dagvattnet. Översilningsytor och fuktängar kan också utföras som ett sista steg i ett dagvattensystem som avvattnar ett större sammanhängande område. Veg Techs vattenväxter gör grovjobbet Våra växter används så klart i prydnads- och parkdammar men det är i reningsdammar och våtmarker som de gör den mest imponerande insatsen! Effektivt med näringsfällor! Dammar, våtmarker, fuktängar och översilningsytor är effektiva näringsfällor. De är en viktig del i landskapet för att minska närings- och föroreningsläckaget till sjöar och hav. Att utöka andelen våtmarker och att anlägga vegetationsrika kantzoner där odlingsmark avvattnas mot vattendrag, ses som mycket viktiga åtgärder för att minska näringsbelastningen på exempelvis Östersjön. Både reningssteg och artrika biotoper Med en översilningsyta eller våtmark som avslutande steg i dagvattensystemet ges en mycket effektiv utjämning och rening av vattnet. Det är viktigt att vattenhastigheten bromsas upp och att vattenflödena fördelas jämnt över ytan. En väletablerad vegetationsyta är en förutsättning för att bromsa vattenhastigheten och för att förhindra att underlaget eroderar så att rännilar bildas. Vegetationen är också viktig för vattnets rening samt för att ge en hög avdunstning. Fuktängar är en miljö som skapar förutsättningar för en mycket rik biotop.

2 143 Flytande våtmark - Täby När den kemiska reningsanläggningen vid rönningesjön i Täby kommun revs ersattes den med naturlig rening i form av flytande våtmarksöar i kombination av skärmbassänger. Fördel: ett miljövänligt alternativ, kräver ingen energi och minimalt med skötsel. svenskängsmatta fuktängsmatta dike örtpluggplantor maxipluggplantor fuktängsmatta örtpluggplantor maxipluggplantor svenskängsmatta Översilningsyta I området Skoga Vallentuna anlades en översilningsyta med flertalet produkter från Veg Tech. Den anlagda ytan tar hand om det avrinnande dagvattnet och ger en effektiv utjämning och rening av dagvattnet. Vegetationens betydelse i vattenreningsanläggningar Vattenrenande funktion Vegetationen tar upp närsalter från vattnet. Undervattensväxter kan ta upp närsalter via bladverket men hos flertalet övriga växter sker upptaget via rötterna. Växterna utgör en växtplats för biofilm. Många processer sker med hjälp av de bakterier, alger eller organismer som finns på växternas blad, strån och rötter i vattnet. Syresättning av vattnet förbättras. Undervattensväxter och alger syresätter vattnet via fotosyntesen. Växterna fungerar som ett mekaniskt filter för partiklar. Turbulensen kring vegetationen förbättrar flockningen hos småpartiklar. Vegetationen dämpar effektivt vind- och vågenergin och skapar lugnzoner som förhindrar resuspension. När växterna bryts ned frigörs den kolkälla som utgör drivkraften för denitrifikationsprocessen. Växterna syresätter sedimenten dels via ett mindre läckage av syre från rötterna samt genom passiv syresättning via ihåliga strån och kanaler som skapas runt rotsystemet. Hydrologiska faktorer Vegetationen ökar avdunstningen. Bladvass kan en sommardag avdunsta vatten motsvarande mm jämfört med ca 4 mm från en vattenspegel. Flödeshastigheten dämpas av växterna och låga flödeshastigheter medför en ökad sedimentering av partiklar. Växterna minskar erosionen - vattenflöden dämpas och rotfilten stabiliserar strandzonen. Övrigt Vegetationen skuggar och minskar algtillväxten. Flera arter frigör bakteriedödande ämnen via rötterna. Undervattensdelar läcker ut kolhydrater till mikroorganismer. Växtligheten skapar livsutrymme, föda och skydd för insekter, fåglar och smådjur. Växtligheten är estetiskt tilltalande. Anläggningen kan exempelvis utgöra en del av ett rekreationsområde.

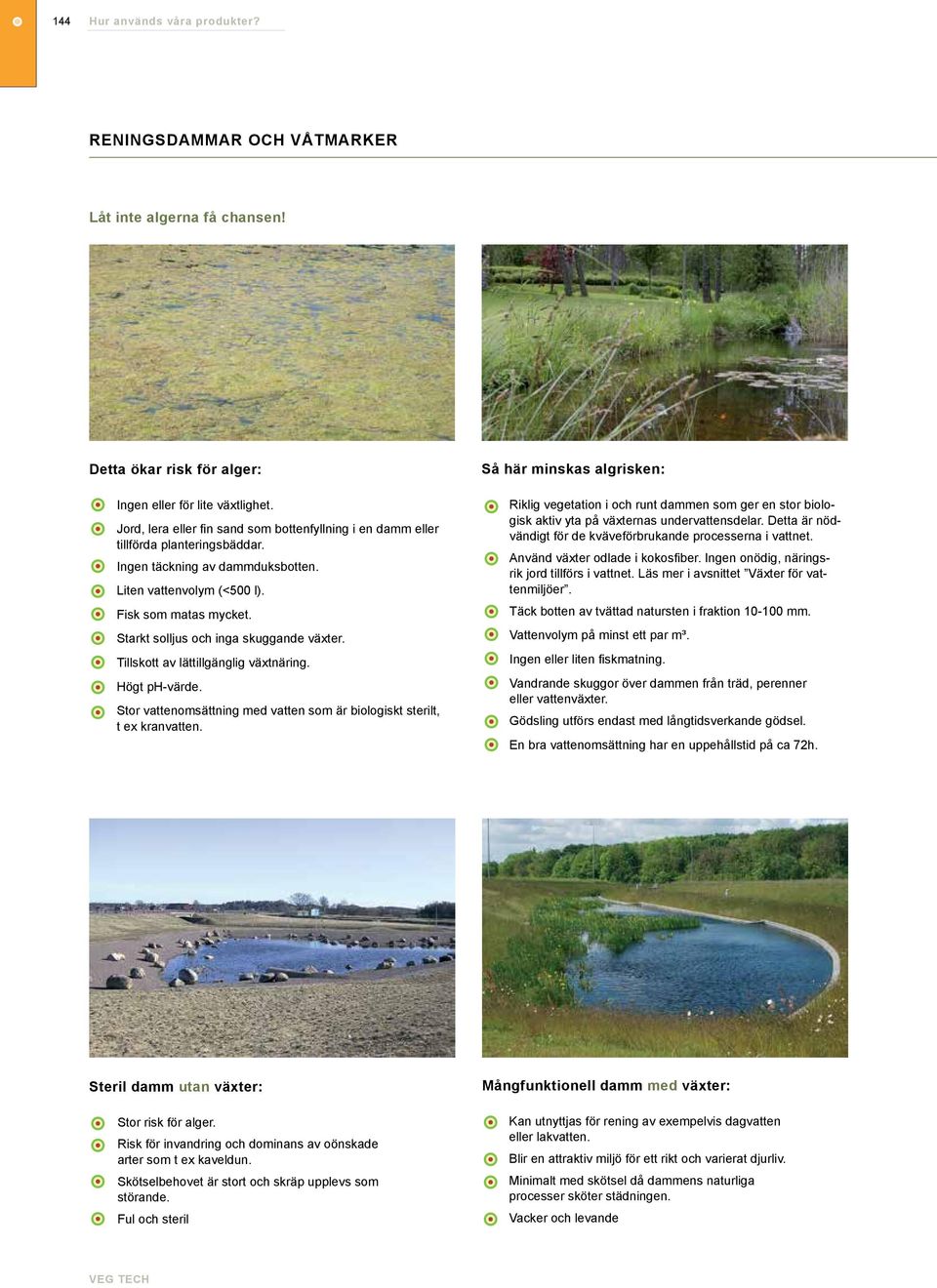

3 144 reningsdammar och våtmarker Låt inte algerna få chansen! Detta ökar risk för alger: Ingen eller för lite växtlighet. Jord, lera eller fin sand som bottenfyllning i en damm eller tillförda planteringsbäddar. Ingen täckning av dammduksbotten. Liten vattenvolym (<500 l). Fisk som matas mycket. Starkt solljus och inga skuggande växter. Tillskott av lättillgänglig växtnäring. Högt ph-värde. Stor vattenomsättning med vatten som är biologiskt sterilt, t ex kranvatten. Så här minskas algrisken: Riklig vegetation i och runt dammen som ger en stor biologisk aktiv yta på växternas undervattensdelar. Detta är nödvändigt för de kväveförbrukande processerna i vattnet. Använd växter odlade i kokosfiber. Ingen onödig, näringsrik jord tillförs i vattnet. Läs mer i avsnittet Växter för vattenmiljöer. Täck botten av tvättad natursten i fraktion mm. Vattenvolym på minst ett par m³. Ingen eller liten fiskmatning. Vandrande skuggor över dammen från träd, perenner eller vattenväxter. Gödsling utförs endast med långtidsverkande gödsel. En bra vattenomsättning har en uppehållstid på ca 72h. Steril damm utan växter: Stor risk för alger. Risk för invandring och dominans av oönskade arter som t ex kaveldun. Skötselbehovet är stort och skräp upplevs som störande. Ful och steril Mångfunktionell damm med växter: Kan utnyttjas för rening av exempelvis dagvatten eller lakvatten. Blir en attraktiv miljö för ett rikt och varierat djurliv. Minimalt med skötsel då dammens naturliga processer sköter städningen. Vacker och levande

4 145 Tips för reningsdammen Utformning: Dammen bör ha en avlång form för att undvika partier med dålig cirkulation. Inlopp och utlopp bör placeras i kortändarna för att undvika kortslutning. Vid inloppet kan flödet dämpas med hjälp av riklig vegetation. Vegetationen bör vara armerad för att undvika erosionsskador, t ex i form av strandmattor eller strandrullar. En djupare zon efter inloppet skapar goda förutsättningar för en effektiv sedimentation av föroreningspartiklar. Är föroreningsbelastningen hög bör dammen utformas så att tyngre maskiner vid behov kan komma åt att gräva ur dammen utan att det uppstår för stora skador. Grunda, växtrika zoner tvärs flödesriktningen Uppehållstiden för vattnet i dammen bör vara minst 3-5 dygn för att få en bra reningseffekt av kväve samt sedimentation av partiklar. Strandpartiet: Stranden bör ha en låg lutning, 1:4-1:6. En flack lutning ger en stor planteringsbar yta. En låg strandlutning ger mindre erosionsrisk. En flack strand är mer barnsäker. Av utrymmesskäl kan man ibland tvingas göra brantare stränder. Genom att anlägga en planteringsbar hylla eller platå på ett djup omkring 0-20 cm ges ändå möjligheter för växtetablering. Dammens zoner: Fuktzonen I flacka strandpartier som bara översvämmas ibland finns förutsättningar för en mycket artrik del av dammen. Sumpzon 0-20 cm På dessa djup finns huvuddelen av vattenvegetationen och ett rikt djurliv. Med stora växtzoner i dammen kan du skapa en artrik och varierad damm. 1,3 m Övre gräns för växtlighet. > 2,5 m Risk för syrebrist i bottenzonen. Bra reningseffekt: Grunda, vegetationsrika zoner tvärs flödesriktningen ger en stor biologisk yta och effektiv rening av vattnet. Minimal risk att vattenflödet kortsluts mellan inlopp och utlopp. Dålig reningseffekt: En djupfåra längs hela dammen skapar ett kortslutet system och en dålig reningseffekt. A A B B Sektion A - A Sektion B - B

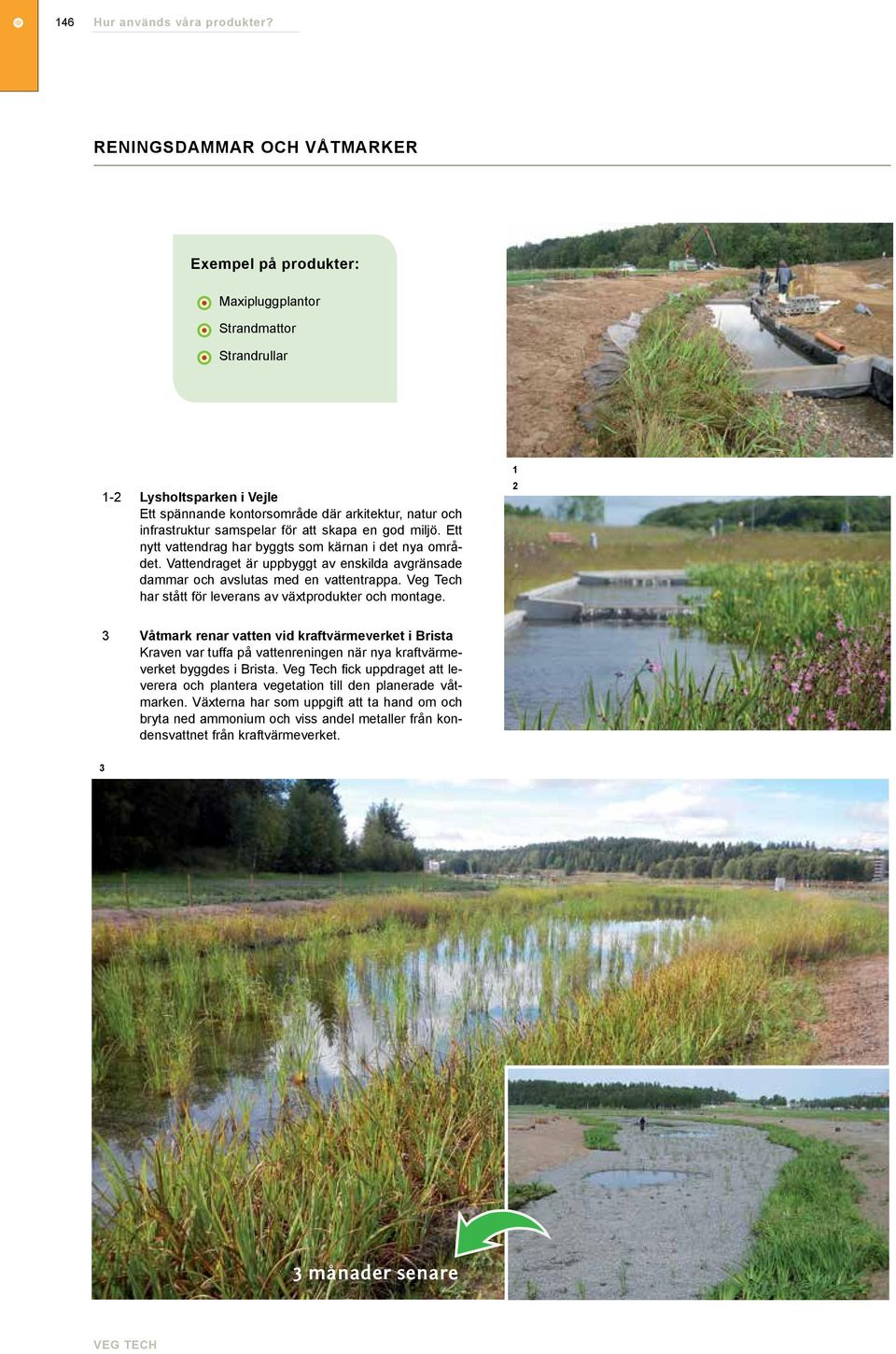

5 146 reningsdammar och våtmarker Exempel på produkter: Maxipluggplantor Strandmattor Strandrullar 1-2 Lysholtsparken i Vejle Ett spännande kontorsområde där arkitektur, natur och infrastruktur samspelar för att skapa en god miljö. Ett nytt vattendrag har byggts som kärnan i det nya området. Vattendraget är uppbyggt av enskilda avgränsade dammar och avslutas med en vattentrappa. Veg Tech har stått för leverans av växtprodukter och montage Våtmark renar vatten vid kraftvärmeverket i Brista Kraven var tuffa på vattenreningen när nya kraftvärmeverket byggdes i Brista. Veg Tech fick uppdraget att leverera och plantera vegetation till den planerade våtmarken. Växterna har som uppgift att ta hand om och bryta ned ammonium och viss andel metaller från kondensvattnet från kraftvärmeverket. 3 3 månader senare

6 147 dagvattendammar i staden Exempel på produkter: Maxipluggplantor Strandmattor Strandrullar Fuktängsmatta 1-3 Västra hamnen i Malmö Allt dagvatten i området Västra Hamnen i Malmö samlas upp i ett öppet kanal- och dammsystem. På bild 3 syns hur stuprören mynnar i en betongränna som leder vattnet till områdets dammar. Den goda tillväxten hos vattenvegetationen visar att det finns gott om näring i vattnet. Näringen fångas effektivt upp av växtligheten istället för att rinna vidare till recipienten. 2 3

7 148 rain gardens 1 Schematisk skiss av en Rain Garden. 2 Vegetationen i en Rain Garden skall klara långa perioder av torka samtidigt som den skall klara kortare perioder av kraftiga flöden. Dagvattnet från exempelvis tak eller parkeringsytor leds i rör eller ytliga rännor Exempel på produkter: Maxipluggplantor Örtpluggplantor En Rain Garden planteras med arter som klarar både torra och våta förhållanden Tilltalande infiltrationsytor med Rain Gardens Rain Gardens småskaliga system som lokalt tar hand om dagvattnet i växtbäddar där fokus ligger på en god infiltrationsförmåga. En Rain Garden byggs upp så att allt det inströmmande vattnet skall kunna magasineras och infiltreras effektivt inom ett dygn efter nederbördstillfället. Bara under korta perioder i samband med kraftiga regn kommer en Rain Garden att ha någon synlig vattenyta. Eftersom bädden är planterad med växter så medför det att en Rain Garden dessutom har en mycket större förmåga att avdunsta vatten än exempelvis en steril infiltrationsbädd av makadam. Vacker och enkel dagvattenhantering En Rain Garden byggs vanligtvis i nära anslutning till den yta från vilken dagvattnet kommer. En mindre växtbädd på ett tiotal kvadratmeter kan användas för att infiltrera vattnet från närliggande hårdgjorda ytor. Eftersom en Rain Garden byggs upp med en väldränerad bädd ställs det speciella krav på växterna. Växterna skall klara perioder av både torka och höga vattennivåer. Det är även viktigt att välja arter som är anpassade till klimatet i den region där en Rain Garden skall anläggas. Med en välkomponerad växtmix får man en Rain Garden som inte bara fyller en viktig teknisk funktion utan också blir ett mycket vackert inslag i trädgården, parken eller gatumiljön. Bädd av av material med god genomsläpplighet. Vid behov förstärkning med dräneringsrör i botten av bädden 1 2

8 149 infiltrationsytor Exempel på produkter: Pelleplattan Perennmattor Infiltrationsyta med Pelleplatta Med Veg Techs Pelleplatta kan man skapa en ytbeläggning som har mycket god genomsläpplighet samtidigt som den har den bärighet och slitagetålighet som krävs av ytor som skall trafikeras med tyngre fordon. Plattan fylls med singel eller gräs. Pelleplattan används exempelvis på parkeringsytor, gångvägar och brandvägar. 1 1 Den singelfyllda Pelleplattan har en mycket hög genomsläpplighet för dagvatten. Ytan klarar belastning från tunga fordon och används exempelvis som ytbeläggning på brandvägar. Plattan hjälper till att fördela lasten från tyngre fordon och motverkar på så sätt en kompaktering av underlaget. 2 Mellan träden ligger stråk av singelfyllda Pelleplattor. Regnvattnet från de hårdgjorda ytorna kan infiltreras samtidigt som träden får en väsentligt förbättrad växtmiljö genom ett ökat vatten- och gasutbyte genom den öppna ytan. 3 Pelleplattan med gräsvegetation ger en tålig infiltrationsyta med hög bärighet. Vid biblioteket i Växjö finns denna yta som används för lastning och lossning. 3 2

9 150 Erosionsskydd - vatten Exempel på produkter: Strandmattor Strandrullar Kokosnät + örtpluggplantor Naturliga och effektiva erosionsskydd i vattenmiljöer Veg Tech har en mängd produkter som kan användas som effektiva erosionsskydd i exempelvis branta strandslänter. Vegetationen skyddar slänter mot yterosion från nederbörd och vind. Växternas rotsystem binder samman underlaget och förhindrar erosionen att gå på djupet. Vid våra stränder ger vegetation ett effektivt skydd mot strömmande vatten och nötningen från vågor. Strömparken Norrköping, 2013 Den 30 maj 2013 var det invigning av nya strömparken i Norrköping. Veg Tech fick förtroendet att anlägga vegetatation vid kanalkanterna, bl a över 100 stycken strandmattor. Detta är en grön härlig oas för alla Norrköpingsbor och en ny plats för lax och öring att trivas i Utläggning av strandmattor maj Resultat tre månader senare

10 151 Strandmatta Ett exempel från Finland där en strandsträcka modellerades om och erosionsskyddades med strandmattor. Ett år senare. Strandrulle Den rullformade stommen gör att strandrullen fungerar som ett effektivt skydd i hårt erosionssutsatta partier. Norra kyrkogården i Visby. Tre år senare. Kokosnät + örtpluggplantor Örtpluggplantor är planterade direkt genom maskorna i kokosnätet som ger ett bra skydd vid etablering. Växjösjön i centrala Växjö. Två månader senare.

11 152 Erosionsskydd - mark Exempel på produkter: Perennmatta Färdig ängsmatta Kokosnät + ängsfrö Kokosnät + plantor Säkra dina slänter med vegetation! Erosionsproblem kan uppstå i flera olika miljöer. Med olika typer av vegetation kan effekterna av eroderande krafter begränsas och samtidigt ge en estetiskt tilltalande miljö. Växternas rotsystem armerar effektivt finmaterial i markunderlaget och kan kombineras med ett kokosnät för att skydda växterna vid etableringsfasen. Perennmattor i slänter, Motala 2013 När den nya riksvägen mellan Motala och Mjölby byggdes om satsade kommunen på en ombyggnad av nuvarande genomfart för att få en trevligare innerstadsmiljö. Veg Tech levererade 1050m² perennmattor med arterna murgröna och vinca som anlades i ett flertal slänter. 1 Utläggning av perennmattor i juli Resultat direkt efter utläggning 1 2

12 153 Färdig ängsmatta - trafikmiljö Färdig ängsmatta - parkmiljö Veg Tech har anlagt färdiga ängsmattor i branta slänter utmed den hårt trafikerade miljön vid Norra länken i Stockholmsområdet. Ängsmattan är odlad i kokosfiber som gör den extra motståndskraftig mot erosion. Kokosnät + ängsfrö I den vackra och populära Eskilsparken i Haninge har ängsmattor säkrat upp en slänt. Vid branta slänter används armeringsnät under ängsmattorna som sätts fast med clips. Kokosnät + plantor När järnvägsområdet i Trekanten byggdes om 2010 valdes kokosnät och därefter sådd med ängsfrö till de lutande slänterna. Släntplantering i kokosnät 700 g/m 2. monteringsanvisning kokosnät Markberedning Gör vanlig markberedning och jämna av ytan. Avlägsna föremål som stubbar, sten och andra uppstickande föremål. Utläggning av kokosnät Utläggning av kokosnätet sker normalt i släntens fallriktning. Överlappning om ca cm skall göras mellan de olika våderna. Undvik att sträcka kokosnätet alltför mycket. Kokosnätets övre och nedre ändar bör täckas med jord till ca 30 cm bredd eller grävas ned i ett grunt dike och täckas. Vid slänter som är lägre/kortare än kokosnätets bredd, läggs med fördel kokosnätet i släntens längdriktning. FAKTA Levereras i rullar 2 x 50m². Kokosnät finns som 400 g/m² och 700 g/m² Förankring av kokosnät Förankring av näten sker med träspik med längd ca 25 cm. Förankringstätheten bör vara 0,3 st/m 2-1 st/m 2, beroende på förhåll andena på platsen. Brantare slänter och användning i anslutning till vattendrag fordrar tätare fastsättning, medan flackare slänter på mark inte kräver fastsättning i samma omfattning. Kokosnäten skall ligga direkt mot marken och hålrum mellan nät och mark får inte förekomma. Använd extra träspik på partier där hålrum riskerar uppkomma, exempelvis på konkava ytor. Etablering av vegetation i ytorna All sådd kan ske efter utläggande av kokosnäten. Sådd av ängsörter sker manuellt med bredsådd eller med handdragen såmaskin. Maskinell sådd kan ske genom maskindragen såmaskin eller med utrustning för sprutsådd. För utsädesmängder, se separata anvisningar från Veg Tech. Plantering örtpluggplantor sker normalt direkt genom maskorna i kokosnäten. För större plantor skärs ett hål i kokosnätet.

13 154 Entreprenadtjänster Vi erbjuder entreprenadtjänster i anslutning till alla våra produkter och system. Våra montörer har lång erfarenhet av exempelvis takvegetation, fasadvegetation, dammbyggnation och planteringsarbeten. Takvegetation monteras. Växtvägg installeras. Strandmattor och fuktängsmattor förankras. Maxipluggplantor planteras.

14 155 Anteckningar

15 156 Anteckningar För samtliga produkter och system i denna katalog reserverar vi oss för ändringar. Eventuella ändringar kan meddelas på annat sätt, exempelvis via vegtech.se
