1 Start 151/161/156 Installations- och driftshandbok

2

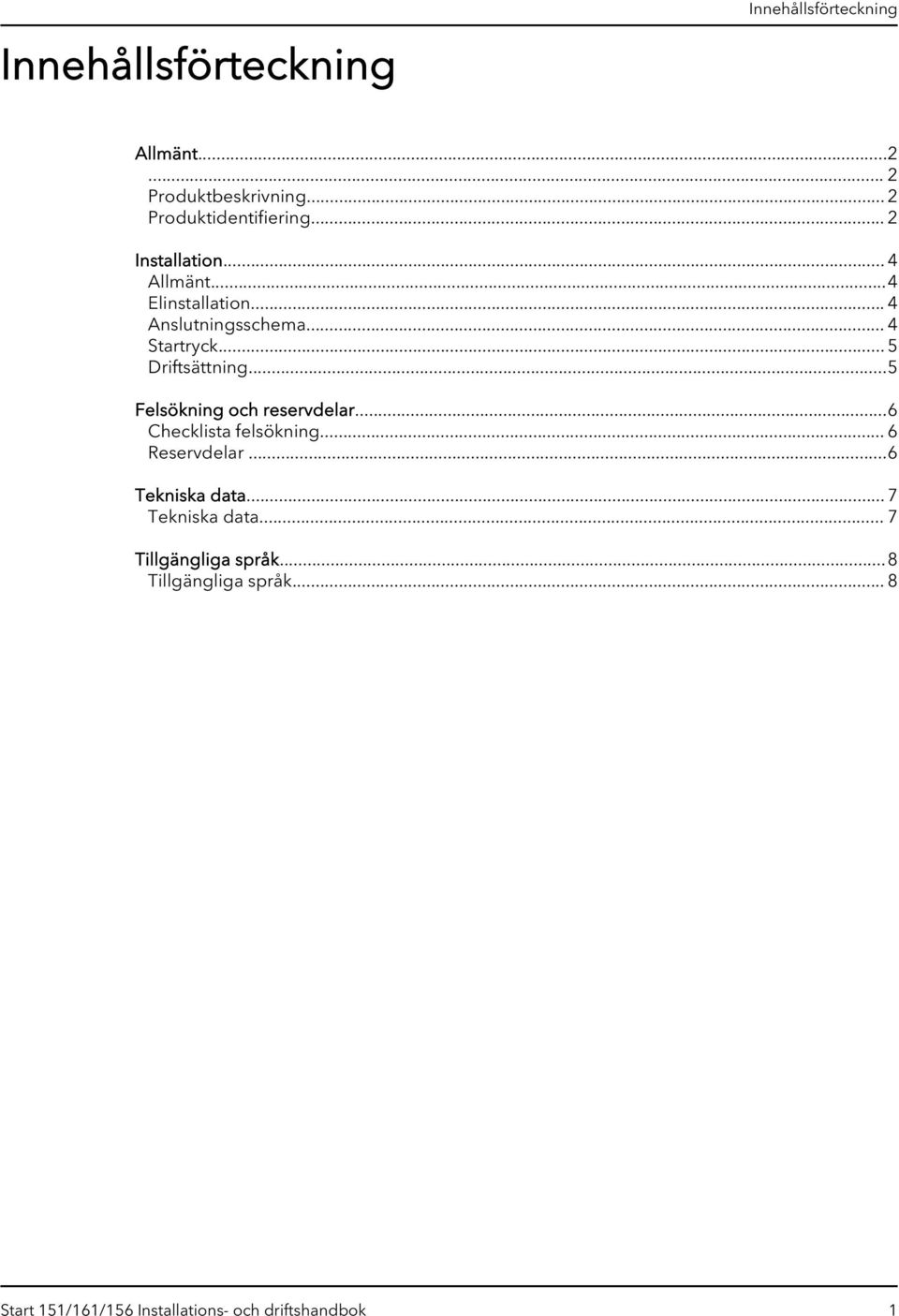

3 Innehållsförteckning Innehållsförteckning Allmänt Produktbeskrivning... 2 Produktidentifiering... 2 Installation... 4 Allmänt...4 Elinstallation... 4 Anslutningsschema... 4 Startryck... 5 Driftsättning...5 Felsökning och reservdelar...6 Checklista felsökning... 6 Reservdelar...6 Tekniska data... 7 Tekniska data... 7 Tillgängliga språk...8 Tillgängliga språk... 8 Start 151/161/156 Installations- och driftshandbok 1

4 Allmänt Allmänt Handboken beskriver startapparatens allmänna egenskaper och ger instruktioner för installation, driftsättning och felsökning. START 1XX har utvecklats för användning tillsammans med Flygt enfas-pumpar. Dessa pumpar har en enfas kondensatormotor med en lindning och en hjälplindning. Hjälplindningen är ansluten i serie med en driftkondensator vilken i startögonblicket kompletteras med en startkondensator som ger ett extra startmoment. För detaljerad teknisk information, se berört produkthäfte. Produktbeskrivning START 1XX är en manuell startapparat som har ett tåligt plasthölje och är väl lämpad för de svåra förhållanden som vanligtvis råder på byggarbetsplatser, etc. Pumpen startas och stoppas manuellt med hjälp av TILL- och FRÅN-knapparna monterade på framsidan, och har sålunda ingen anordning för automatisk drift med hjälp av till exempel nivåstyrning. Den inbyggda motorskyddsbrytaren, vilken har termoutlösningsfunktion, skyddar både pumpen och dess kabel mot överbelastning. I händelse av överbelastning kommer pumpen att stoppas och förbli blockerad tills den återställs manuellt. Varje variant av START 1XX testas individuellt för respektive pump, så att kondensatorerna och startreläet överensstämmer med pumpens märkdata och spänning. Med andra ord, en specifik startapparat får inte flyttas och användas på två olika pumpar, även om deras elektriska data kan vara desamma. START 1XX finns tillgänglig för alla strömomfång från 1,0-16 A och kan levereras i två versioner: Typ A för pumpar utan inbyggda termokontakter, och Typ B för pumpar med inbyggda termokontakter. Vid leverans är startapparaterna fullt utrustade med uttagsblock och kabelgenomföringar för alla kabelanslutningar. Produktidentifiering Märkskylt Vid tekniska ärenden ska alltid startapparatens artikelnummer P/N alltid anges, se figur nedan. C B START P/N max IP A A D E Ue 230 RC 16 H V 50 MFD SC 125 I Hz MFD 7 A G F WS000676A 2 Start 151/161/156 Installations- och driftshandbok

5 Allmänt Beskrivning av fält Fält Beskrivning Fält Beskrivning A Grad av skydd F Frekvens B Artikelnummer G Strömomfång C Typbeteckning H Driftkondensator D Max säkringsstyrka I Startkondensator E Spänning Start 151/161/156 Installations- och driftshandbok 3

6 Installation Installation Allmänt Startapparaten har en hög grad av skydd mot fukt och smuts, men den ska alltid installeras så att den inte utsätts i onödan för vatten eller risken för utvändig fysisk skada. VARNING: Installera inte startutrustningen i en explosiv zon eller i sumpen. ELEKTRISK RISK: Alla elektriska anslutningar ska utföras av en behörig elektriker. Det elektriska installationsarbetet får endast utföras i strömlöst tillstånd och i enlighet med lokala bestämmelser. Elinstallation Anslutningsschema 1. Kontrollera innan arbetat påbörjas, att matarkabeln är strömlös. 2. Ta bort säkringarna och säkerställ att huvudströmbrytaren är avstängd och inte kan slås till oavsiktligt. 3. Kontrollera att startapparatens märkdata överensstämmer med pumpens märkdata och med strömstyrka, spänning och frekvens för strömförsörjningssystemet. Kontrollera också att säkringen i strömförsörjningen överensstämmer med den maximala tillåtna säkringsstyrkan. 4. Utför de elektriska anslutningarna i enlighet med bifogat kopplingsschema. För enfasmotorer är det speciellt viktigt att pumpkabeln ska anslutas i enlighet med den specificerade färgföljden. Om den ansluts felaktigt kan en enfasmotor skada både startapparaten och själva motorn. 5. För startapparat typ B: Anslut de två ledarna märkta T1 - T2 för övervakning av motortemperatur, om inkluderad i pumpen. Anslut dessa till uttagen märkta T1 - T2, och ta samtidigt bort bygeln som monterats vid fabriken. Om pumpen inte har denna funktion, ska kopplingsuttagen T1 - T2 förbli byglade. 6. Strömstyrkan för motorskyddsbrytaren är förinställd och har anpassats vid fabriken efter motorns märkström, och kan inte justeras. 7. Kontrollera att alla anslutningar har dragits fast ordentligt. Observera speciellt skyddsledarna. L1 L2 M1 M2 M3 PE PE T1 T2 x) 1~ M C WS000672A Figur 1: Denna figur visar externa anslutningar för Start 1xx 4 Start 151/161/156 Installations- och driftshandbok

7 Installation Europa-version Nordamerika-version Uttag Kabelfärg Uttag Kabelfärg L1 1-fas matning L1 1-fas matning L2 1-fas matning L2 1-fas matning M1 Brun M Röd M2 Svart B Svart M3 Grå W Vit PE Grön/Gul G Grön/Gul T1 T1/Vit x) T1 Orange x) T2 T2/Vit x) T2 Blå x) x) Endast för startapparat typ B Startryck OBS!: Se upp för startrycket, vilket kan vara kraftigt. WS000681A Driftsättning 1. Startapparaten ska alltid slutas innan strömtillförseln slås på. 2. Slut huvudströmbrytaren eller montera huvudsäkringarna. 3. Kontrollera pumpens rotationsriktning genom att lyfta upp och starta pumpen. Om anslutningarna är korrekt utförda ska pumpen rycka moturs i startögonblicket. Om pumpen rycker i motsatt riktning och alla anslutningar har gjorts i enlighet med bifogat schema, måste motorn ha anslutits felaktigt. Kontakta din närmaste Xylem serviceverkstad. Start 151/161/156 Installations- och driftshandbok 5

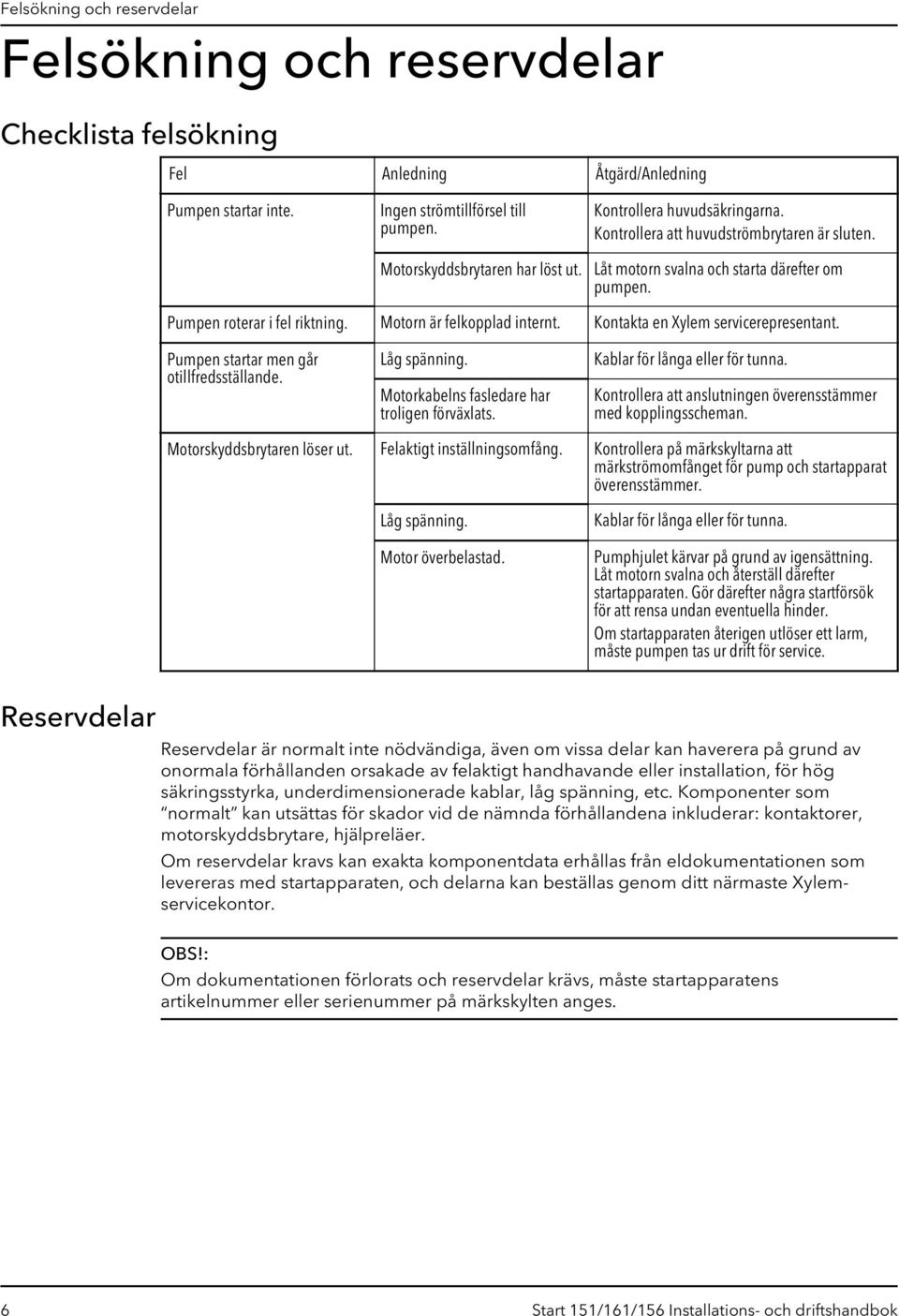

8 Felsökning och reservdelar Felsökning och reservdelar Checklista felsökning Fel Anledning Åtgärd/Anledning Pumpen startar inte. Ingen strömtillförsel till pumpen. Motorskyddsbrytaren har löst ut. Kontrollera huvudsäkringarna. Kontrollera att huvudströmbrytaren är sluten. Låt motorn svalna och starta därefter om pumpen. Pumpen roterar i fel riktning. Motorn är felkopplad internt. Kontakta en Xylem servicerepresentant. Pumpen startar men går otillfredsställande. Låg spänning. Motorkabelns fasledare har troligen förväxlats. Kablar för långa eller för tunna. Kontrollera att anslutningen överensstämmer med kopplingsscheman. Motorskyddsbrytaren löser ut. Felaktigt inställningsomfång. Kontrollera på märkskyltarna att märkströmomfånget för pump och startapparat överensstämmer. Låg spänning. Motor överbelastad. Kablar för långa eller för tunna. Pumphjulet kärvar på grund av igensättning. Låt motorn svalna och återställ därefter startapparaten. Gör därefter några startförsök för att rensa undan eventuella hinder. Om startapparaten återigen utlöser ett larm, måste pumpen tas ur drift för service. Reservdelar Reservdelar är normalt inte nödvändiga, även om vissa delar kan haverera på grund av onormala förhållanden orsakade av felaktigt handhavande eller installation, för hög säkringsstyrka, underdimensionerade kablar, låg spänning, etc. Komponenter som normalt kan utsättas för skador vid de nämnda förhållandena inkluderar: kontaktorer, motorskyddsbrytare, hjälpreläer. Om reservdelar kravs kan exakta komponentdata erhållas från eldokumentationen som levereras med startapparaten, och delarna kan beställas genom ditt närmaste Xylemservicekontor. OBS!: Om dokumentationen förlorats och reservdelar krävs, måste startapparatens artikelnummer eller serienummer på märkskylten anges. 6 Start 151/161/156 Installations- och driftshandbok

9 Tekniska data Tekniska data Tekniska data Matarspänning:* Angiven strömstyrka:* Omgivande temperatur: Max. säkringsstyrka strömförsörjning: Termoutlösning: Magnetisk utlösning: Övervakning motortemperatur: Temperaturkompenserad: Material: 115V/60 Hz 230V/60 Hz 110V/50 Hz V/50 Hz 16 A max -25 till +40 C Se dataskylt Ja Nej Typ A: Nej Typ B: Ja Ja, automatiskt mellan -25 till +50 C Polykarbonat Grad av skydd: IP 55 Mått: Vikt: Nätanslutning: Pumpanslutning: (H) 280 mm x (B) 85 mm Ungef. 0,8 kg V/60Hz: 2 m kabel med NA-kontakt V/50Hz: 2 m kabel med schuco-kontakt Kabelgenomföring PG21,13 18 mm Max. anslutningsarea: Solid ledare 1 x 1.10,0 mm 2 2 x 1. 4,0 mm 2 Flertrådig ledare 1 x 1. 6,0 mm 2 2 x 1. 2,5 mm 2 *) Se tekniska data som levereras med panelen. Start 151/161/156 Installations- och driftshandbok 7

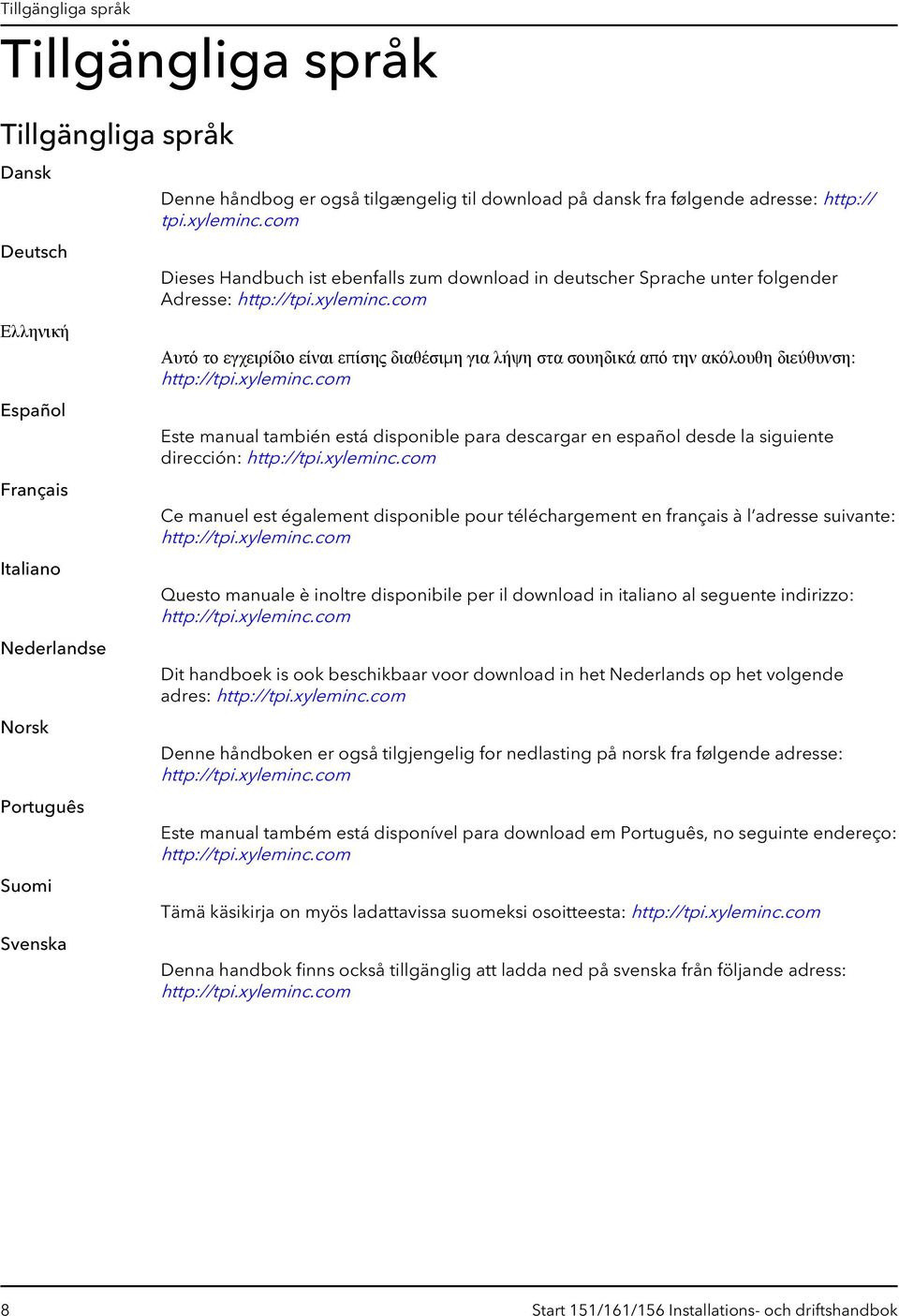

10 Tillgängliga språk Tillgängliga språk Tillgängliga språk Dansk Deutsch Ελληνική Español Français Italiano Nederlandse Norsk Português Suomi Svenska Denne håndbog er også tilgængelig til download på dansk fra følgende adresse: tpi.xyleminc.com Dieses Handbuch ist ebenfalls zum download in deutscher Sprache unter folgender Adresse: Αυτό το εγχειρίδιο είναι επίσης διαθέσιμη για λήψη στα σουηδικά από την ακόλουθη διεύθυνση: Este manual también está disponible para descargar en español desde la siguiente dirección: Ce manuel est également disponible pour téléchargement en français à l adresse suivante: Questo manuale è inoltre disponibile per il download in italiano al seguente indirizzo: Dit handboek is ook beschikbaar voor download in het Nederlands op het volgende adres: Denne håndboken er også tilgjengelig for nedlasting på norsk fra følgende adresse: Este manual também está disponível para download em Português, no seguinte endereço: Tämä käsikirja on myös ladattavissa suomeksi osoitteesta: Denna handbok finns också tillgänglig att ladda ned på svenska från följande adress: 8 Start 151/161/156 Installations- och driftshandbok
