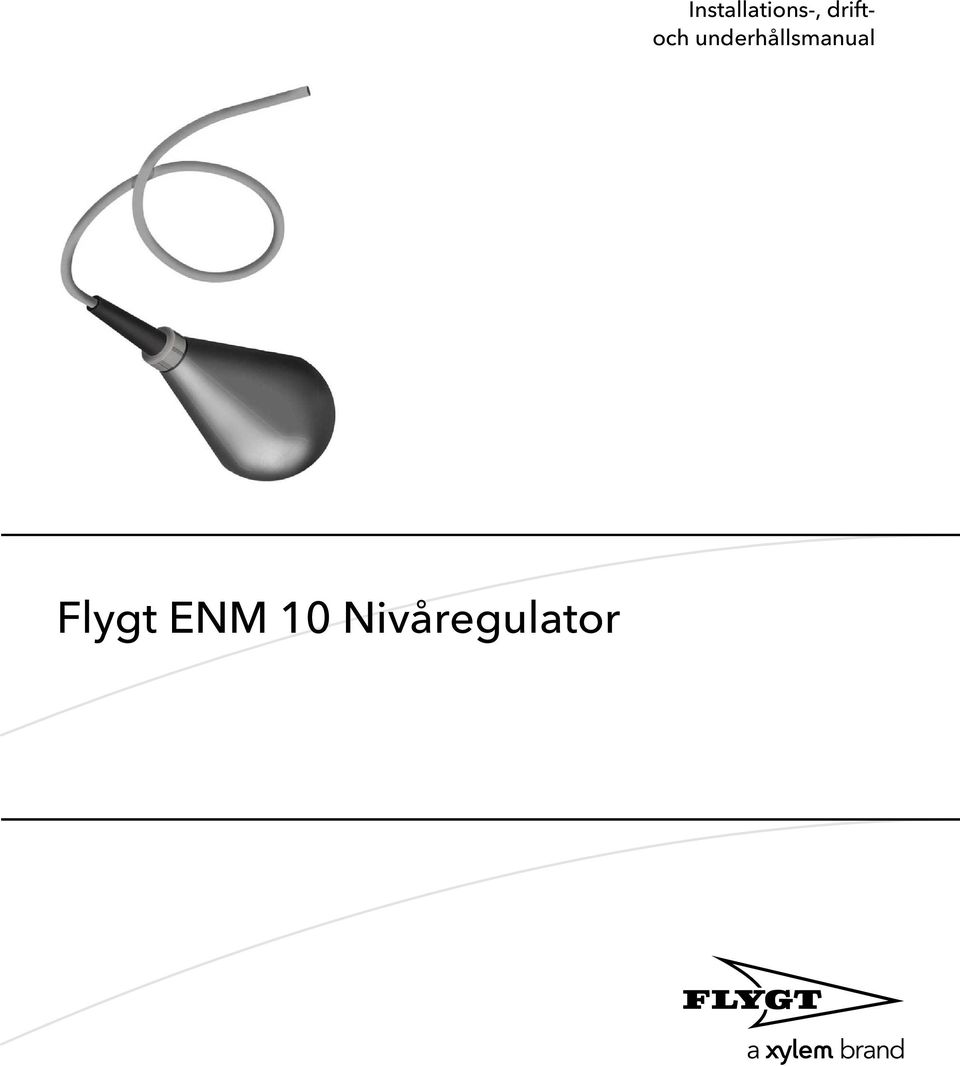

1 Flygt ENM 10 Nivåregulator Installations-, driftoch underhållsmanual

2

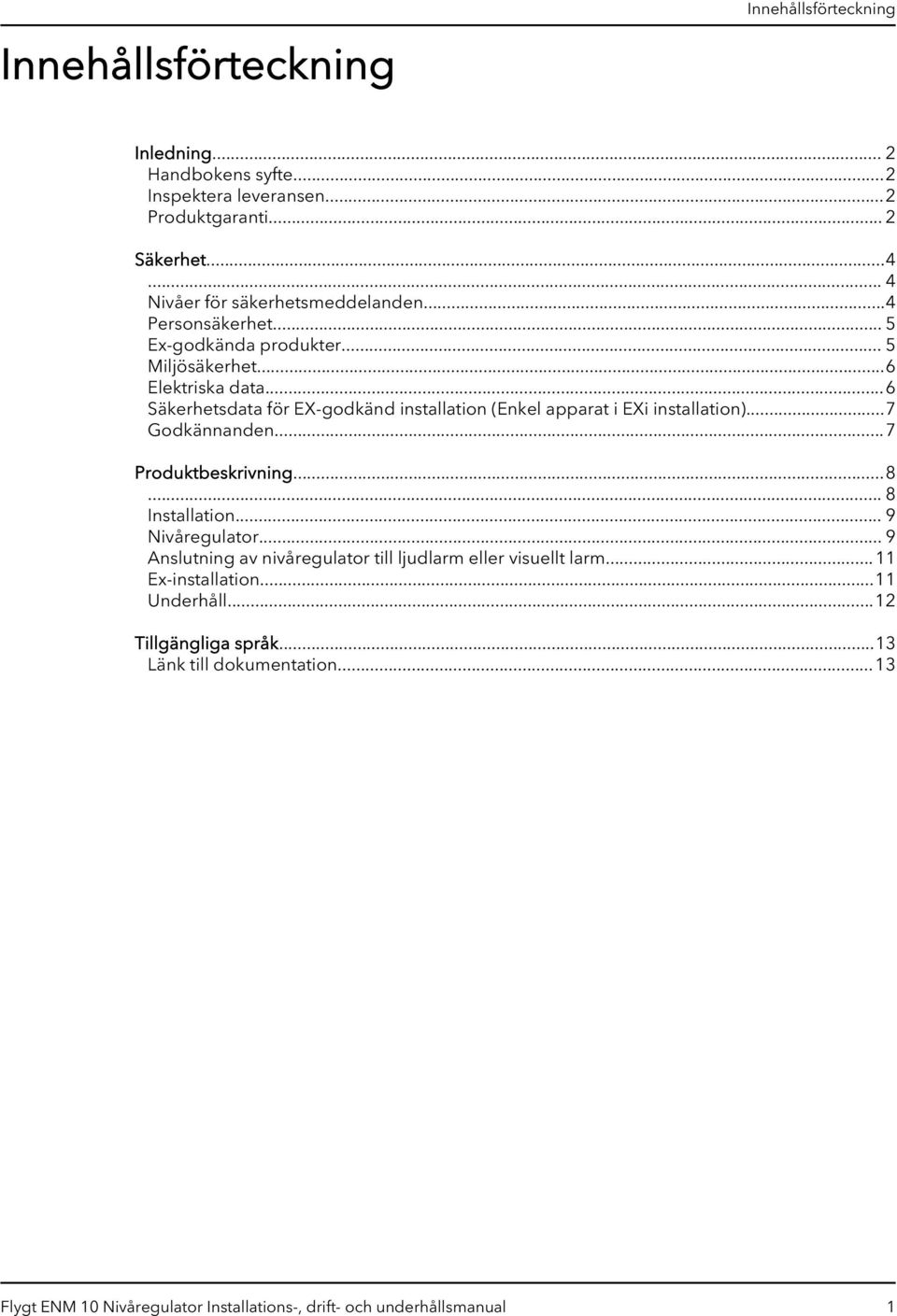

3 Innehållsförteckning Innehållsförteckning Inledning... 2 Handbokens syfte...2 Inspektera leveransen...2 Produktgaranti... 2 Säkerhet Nivåer för säkerhetsmeddelanden...4 Personsäkerhet... 5 Ex-godkända produkter... 5 Miljösäkerhet...6 Elektriska data...6 Säkerhetsdata för EX-godkänd installation (Enkel apparat i EXi installation)...7 Godkännanden...7 Produktbeskrivning Installation... 9 Nivåregulator... 9 Anslutning av nivåregulator till ljudlarm eller visuellt larm...11 Ex-installation...11 Underhåll...12 Tillgängliga språk...13 Länk till dokumentation...13 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 1

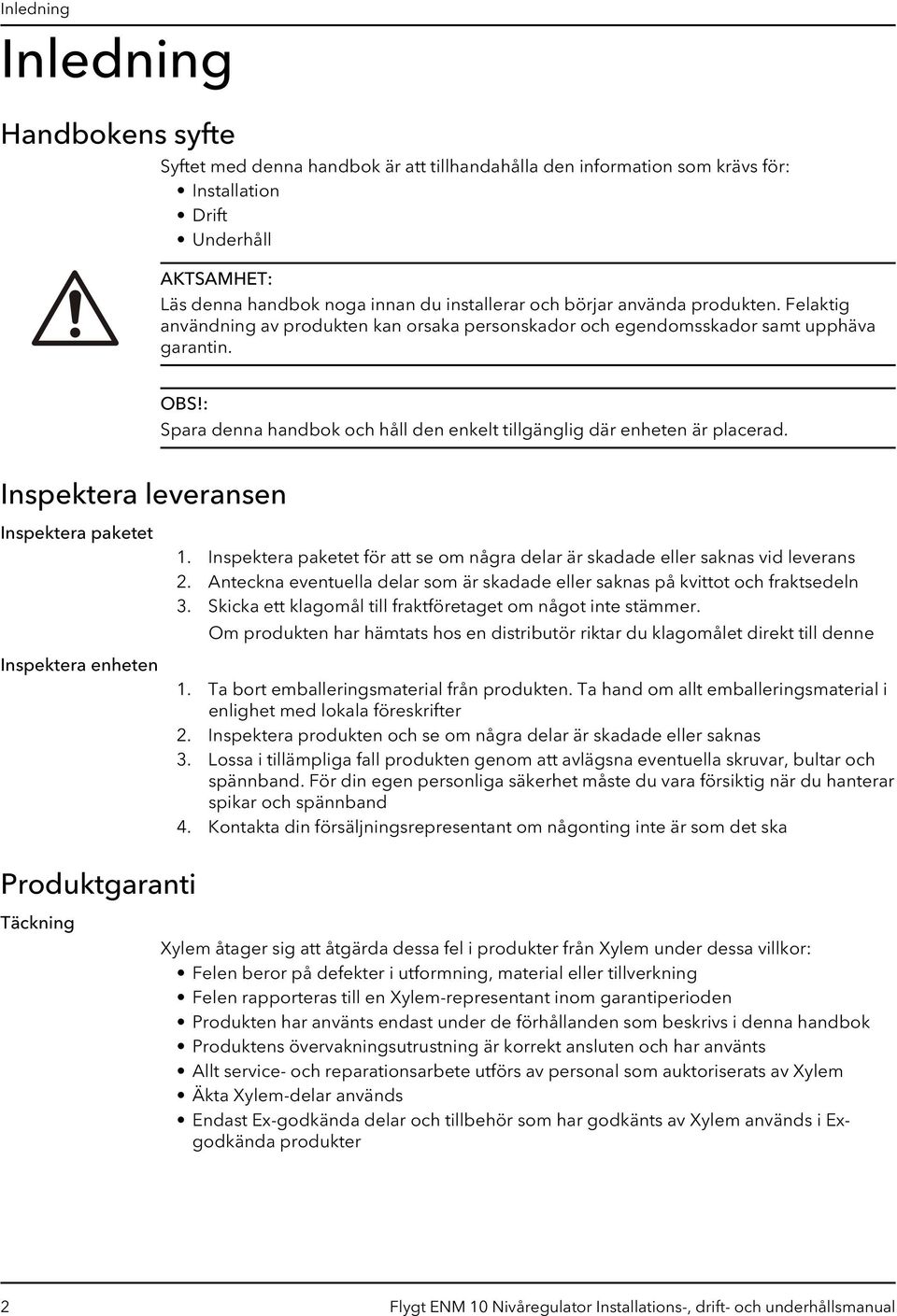

4 Inledning Inledning Handbokens syfte Syftet med denna handbok är att tillhandahålla den information som krävs för: Installation Drift Underhåll AKTSAMHET: Läs denna handbok noga innan du installerar och börjar använda produkten. Felaktig användning av produkten kan orsaka personskador och egendomsskador samt upphäva garantin. OBS!: Spara denna handbok och håll den enkelt tillgänglig där enheten är placerad. Inspektera leveransen Inspektera paketet Inspektera enheten 1. Inspektera paketet för att se om några delar är skadade eller saknas vid leverans 2. Anteckna eventuella delar som är skadade eller saknas på kvittot och fraktsedeln 3. Skicka ett klagomål till fraktföretaget om något inte stämmer. Om produkten har hämtats hos en distributör riktar du klagomålet direkt till denne 1. Ta bort emballeringsmaterial från produkten. Ta hand om allt emballeringsmaterial i enlighet med lokala föreskrifter 2. Inspektera produkten och se om några delar är skadade eller saknas 3. Lossa i tillämpliga fall produkten genom att avlägsna eventuella skruvar, bultar och spännband. För din egen personliga säkerhet måste du vara försiktig när du hanterar spikar och spännband 4. Kontakta din försäljningsrepresentant om någonting inte är som det ska Produktgaranti Täckning Xylem åtager sig att åtgärda dessa fel i produkter från Xylem under dessa villkor: Felen beror på defekter i utformning, material eller tillverkning Felen rapporteras till en Xylem-representant inom garantiperioden Produkten har använts endast under de förhållanden som beskrivs i denna handbok Produktens övervakningsutrustning är korrekt ansluten och har använts Allt service- och reparationsarbete utförs av personal som auktoriserats av Xylem Äkta Xylem-delar används Endast Ex-godkända delar och tillbehör som har godkänts av Xylem används i Exgodkända produkter 2 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual

5 Inledning Begränsningar Garantianspråk Garantin täcker inte fel som orsakas av dessa situationer: Otillräckligt underhåll Felaktig montering Ändringar i produkten eller and installationen som har gjorts utan att Xylem har rådfrågats Felaktigt utfört reparationsarbete Normalt slitage Xylem påtar sig inget ansvar för följande situationer: Personskador Materialskador Ekonomiska förluster Xylem:s produkter håller hög kvalitet och förväntas fungera tillförlitligt under lång tid. Kontakta din Xylem-representant om ett garantianspråk trots det skulle bli aktuellt. Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 3

6 Säkerhet Säkerhet VARNING: Användaren måste känna till säkerhetsföreskrifterna för att undvika personskada Handhavande eller montering av enheten på ett sätt som inte beskrivs i den här handboken kan leda till dödsfall, allvarlig personskada eller skador på utrustningen. Det innefattar modifiering av utrustningen eller användning av andra delar än dem som Xylem tillhandahåller. Om det finns frågor angående avsedd användning av utrustningen ska du kontakta en Xylem-representant innan du går vidare Ändra inte pumpens användningsområde utan godkännande av en auktoriserad Xylemrepresentant AKTSAMHET: Du måste följa installations-, drift- och underhållsanvisningarna som finns i den här handboken. Underlåtenhet att göra det kan leda till skada på personer och utrustning eller förseningar. Nivåer för säkerhetsmeddelanden Om säkerhetsmeddelanden Det är mycket viktigt att du läser, förstår och följer säkerhetsanvisningarna och säkerhetsföreskrifterna noggrant innan du använder produkten. Informationen syftar till att förebygga dessa faror: olyckor och hälsoproblem för personalen skador på produkten fel på produkten. Definitioner Nivåer för säkerhetsmeddelanden FARA: Indikation En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador VARNING: En farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga personskador AKTSAMHET: En farlig situation som, om den inte undviks, kan leda till lindriga eller måttliga personskador 4 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual

7 Säkerhet Nivåer för säkerhetsmeddelanden ELEKTRISK RISK: Indikation Risk för elektriska stötar om anvisningarna inte följs noggrant OBS!: En möjlig situation som kan leda till oönskade tillstånd Användning utan risk för personskador Personsäkerhet Allmänna säkerhetsregler Elektriska anslutningar Dessa säkerhetsregler gäller: Håll alltid arbetsområdet rent Var uppmärksam på de risker som gas och ångor utgör i arbetsområdet Undvik alla elektriska faror. Var uppmärksam på riskerna för elektriska stötar och ljusbågar Beakta alltid risken för drunkning, elektriska olyckor och brännskador Elektriska anslutningar måste göras av en behörig elektriker i enlighet med alla internationella, nationella och lokala föreskrifter. Mer information om gällande krav finns i avsnitten om elektriska anslutningar. Farliga vätskor Produkten är konstruerad för användning i vätskor som kan vara farliga för din hälsa. Iaktta följande regler när du arbetar med produkten: Se till att all personal som arbetar i avloppsanläggningar är vaccinerad mot sjukdomar som de kan utsättas för Iaktta noggrann personhygien Tvätta hud och ögon Gör följande om du har fått kemikalier eller skadliga vätskor i ögonen eller på huden: Tvätt av Ögon Hud Då... Tvinga isär ögonlocken med fingrarna Skölj ögonen med ögonsköljningsvätska eller rinnande vatten under minst 15 minuter Uppsök läkare Avlägsna förorenade klädesplagg Tvätta huden med tvål och vatten i minst en minut Uppsök läkare vid behov Ex-godkända produkter Följ dessa speciella instruktioner för handhavande om du har en Ex-godkänd enhet. Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 5

8 Säkerhet Krav på personal Följande krav gäller för personal gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Alla åtgärder på produkten ska utföras av behöriga elektriker och Xylem-auktoriserade mekaniker. Särskilda föreskrifter gäller för installationer i explosiva atmosfärer Alla användare måste känna till riskerna med elektrisk ström och de kemiska och fysikaliska egenskaperna hos gas, ånga och/eller båda som finns i riskområden Eventuellt underhåll på Ex-godkända produkter ska uppfylla internationella och nationella standarder (inklusive IEC/EN ). Xylem frånkänner sig allt ansvar för arbete som utförs av ej utbildad och ej auktoriserad personal. Krav på produkt och produkthantering Följande krav gäller för produkten och produkthanteringen gällande Ex-godkända produkter i potentiellt explosiva atmosfärer: Säkerställ, innan något arbete påbörjas på produkten, att produkten och manöverpanelen är frånskilda från spänningsförsörjningen och styrkretsen så att de inte oavsiktligt kan spänningsförsörjas Öppna inte produkten medan den har strömförsörjning eller befinner sig i en explosiv atmosfär Internt säkra kretsar krävs normalt för automatiska nivåregleringssystem med nivåregulatorer om de är monterade i zon 0 Modifiera inte utrustningen utan godkännande från en auktoriserad Xylemrepresentant Använd endast delar som erhålls från en auktoriserad Xylem-representant Miljösäkerhet Arbetsområdet Håll alltid stationen ren för att undvika och/eller upptäcka utsläpp. Riktlinjer för återvinning Föreskrifter för avfall och utsläpp Följ alltid dessa riktlinjer vid återvinning: Följ lokala lagar och föreskrifter gällande återvinning om enheten eller dess delar tas emot av ett auktoriserat återvinningsföretag Om den första riktlinjen inte är tillämplig returnerar du enheten eller delarna till din Xylem-representant Följ de här säkerhetsföreskrifterna gällande avfall och utsläpp: Ta hand om allt spill på korrekt sätt Hantera och kassera behandlad vätska enligt gällande miljöföreskrifter Ta hand om utspilld vätska i enlighet med säkerhets- och miljöprocedurer Rapportera alla miljöutsläpp till rätt myndigheter Elinstallation Kontakta ditt lokala elbolag angående krav på återvinning av elektriska installationer. Elektriska data Land Kanada Elektriska data 5 A, 250 V, DC 10 A, 250 V AC 6 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual

9 Säkerhet Land Danmark Schweiz Sverige Elektriska data 10 A, 250 V, AC 6 A, 250 V, AC 10 A, 230 V, AC resistiv last 3A, 250 V, AC induktiv last 5 A, 30 V, DC resistiv last *1 ma, 5 V, DC, gulldkontakt * Art nr: & Säkerhetsdata för EX-godkänd installation (Enkel apparat i EXi installation) Maximal ingående spänning, U i : Maximal ingående ström, I i : 30V 100 ma Maximal ingående effekt, P i : 1,2W Nedsänkningsdjup: Max 20 m För kabellängd 20 m: Maximal intern kapacitans, C i : Maximal intern induktans, L i : 1,8 nf 10 μh OBS!: Internt säkra kretsar krävs för det automatiska styrsystemet. EX-säkerhetsbarriär (dvs. Prod. nr ) måste vara installerad! Godkännanden CE, CSA, SEMKO, NEMKO, DEMKO, EX LVD-godkännande enligt EN61058 CSA-godkännande: Cert nr Cl.I Zon 0, Gr. IIC; CL.I Div.1 Gr A, B, C&D Cl.II Gr. E, F&G Cl.III Om installerad till det certifierade internt säkra reläet, Ex ia, avsett för placering enligt leverantörens styrritning och installationsmanual. Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 7

10 Produktbeskrivning 1. När pumpad media når en förbestämd nivå, tippar den övre vippan till horisontellt läge och pumpen börjar dränera bassängen. 2. Bassängen töms på vätska. 3. Pumpen stoppar när den nedre nivå vippan återgår till vertikalt läge. 4. Bassängen börjar fyllas igen och processen startar om. Installation Undvik att skada nivåregulatorn under installation Korsa inte kablarna till nivåregulatorn under installationen Nivåregulator Anslutningsbild För att uppfylla lokala bestämmelser är nivåregulatorerna normalt anslutna via en transformator till en styrkrets med låg spänning. Två vippor används, en för att starta och en för att stoppa. Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 9

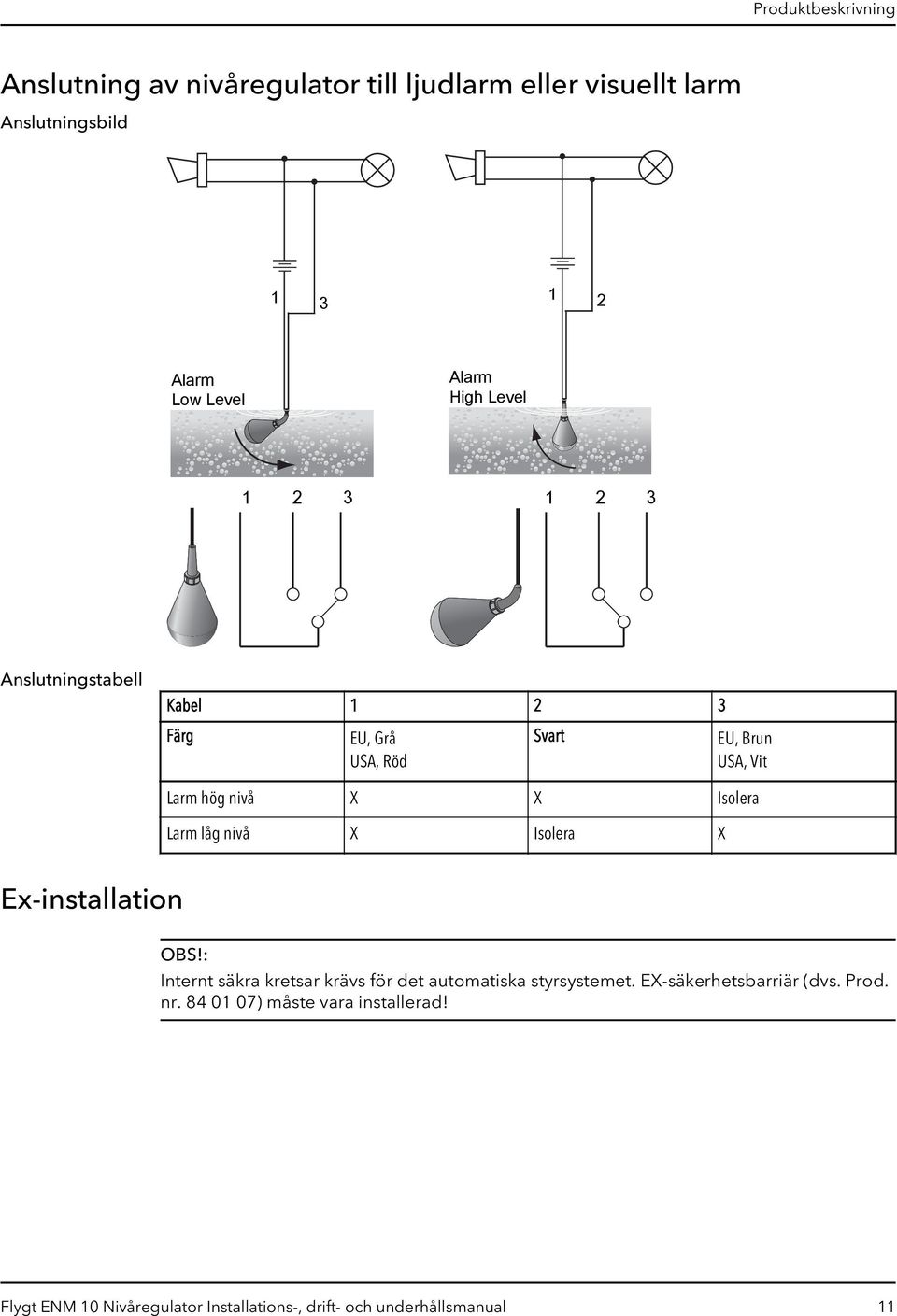

11 Produktbeskrivning Anslutning av nivåregulator till ljudlarm eller visuellt larm Anslutningsbild Alarm Low Level Alarm High Level Anslutningstabell Kabel Färg EU, Grå USA, Röd Svart EU, Brun USA, Vit Larm hög nivå X X Isolera Larm låg nivå X Isolera X Ex-installation OBS!: Internt säkra kretsar krävs för det automatiska styrsystemet. EX-säkerhetsbarriär (dvs. Prod. nr ) måste vara installerad! Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 11

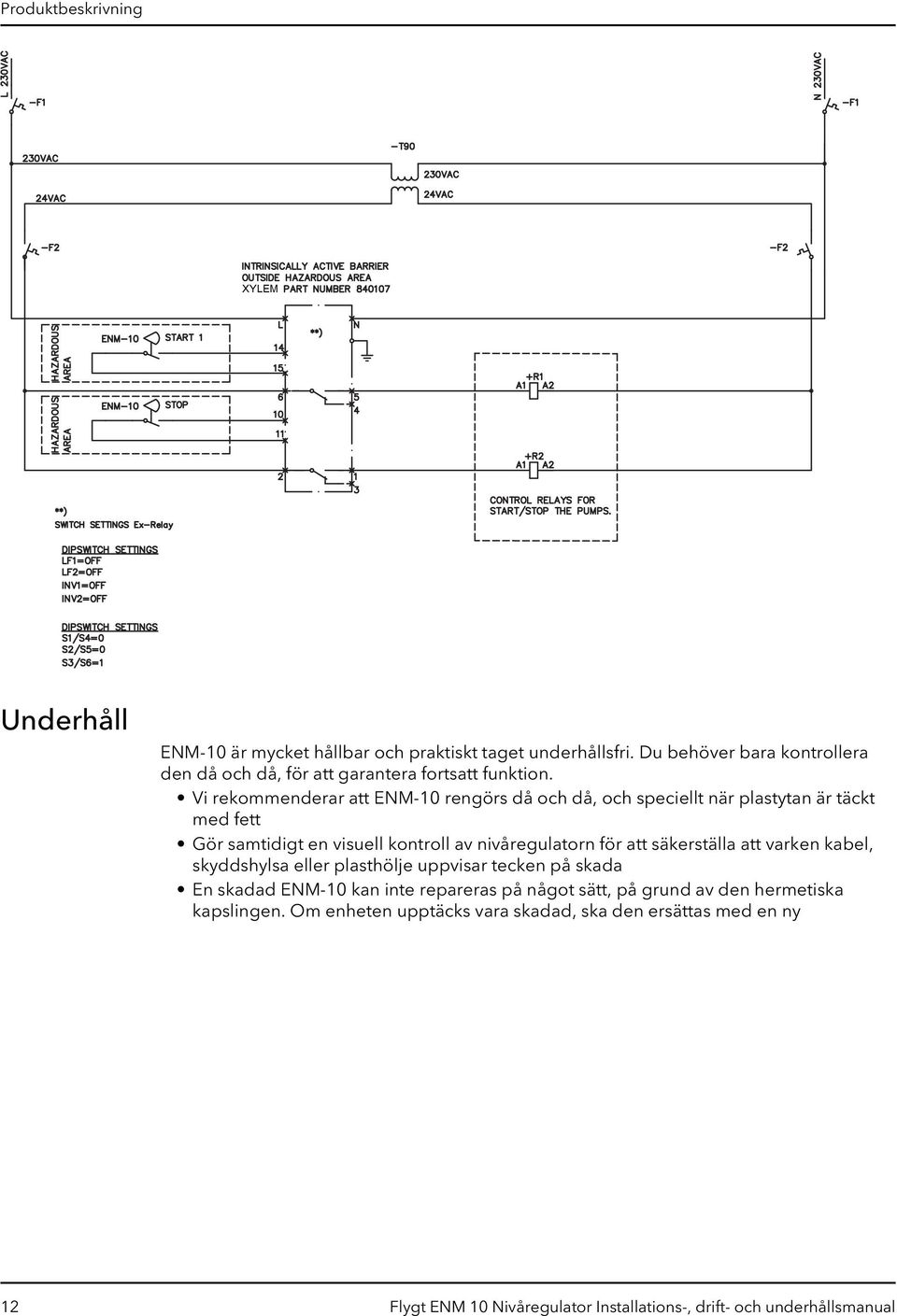

12 Produktbeskrivning XYLEM Underhåll ENM-10 är mycket hållbar och praktiskt taget underhållsfri. Du behöver bara kontrollera den då och då, för att garantera fortsatt funktion. Vi rekommenderar att ENM-10 rengörs då och då, och speciellt när plastytan är täckt med fett Gör samtidigt en visuell kontroll av nivåregulatorn för att säkerställa att varken kabel, skyddshylsa eller plasthölje uppvisar tecken på skada En skadad ENM-10 kan inte repareras på något sätt, på grund av den hermetiska kapslingen. Om enheten upptäcks vara skadad, ska den ersättas med en ny 12 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual

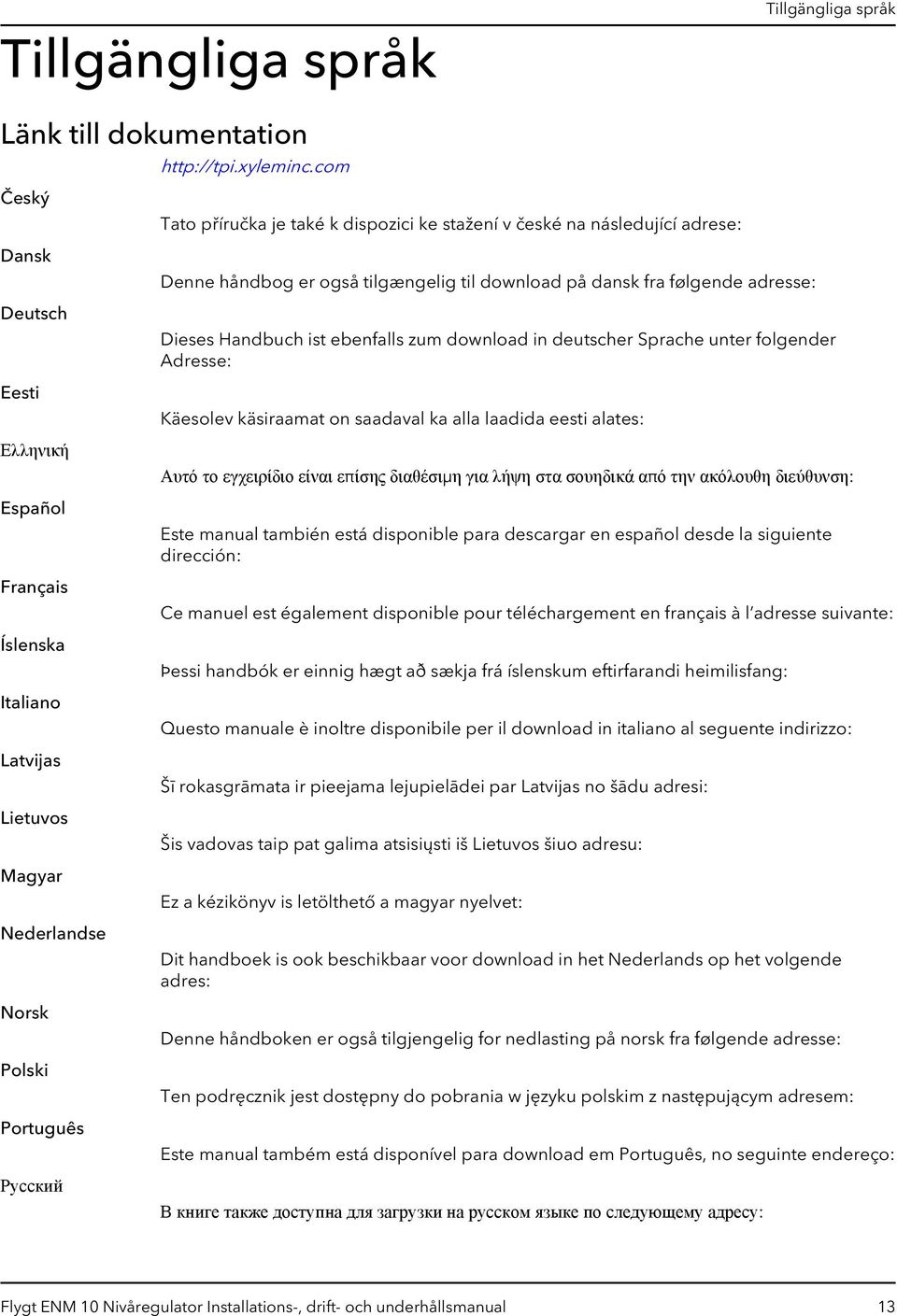

13 Tillgängliga språk Tillgängliga språk Länk till dokumentation Český Dansk Deutsch Eesti Ελληνική Español Français Íslenska Italiano Latvijas Lietuvos Magyar Nederlandse Norsk Polski Português Русский Tato příručka je také k dispozici ke stažení v české na následující adrese: Denne håndbog er også tilgængelig til download på dansk fra følgende adresse: Dieses Handbuch ist ebenfalls zum download in deutscher Sprache unter folgender Adresse: Käesolev käsiraamat on saadaval ka alla laadida eesti alates: Αυτό το εγχειρίδιο είναι επίσης διαθέσιμη για λήψη στα σουηδικά από την ακόλουθη διεύθυνση: Este manual también está disponible para descargar en español desde la siguiente dirección: Ce manuel est également disponible pour téléchargement en français à l adresse suivante: Þessi handbók er einnig hægt að sækja frá íslenskum eftirfarandi heimilisfang: Questo manuale è inoltre disponibile per il download in italiano al seguente indirizzo: Šī rokasgrāmata ir pieejama lejupielādei par Latvijas no šādu adresi: Šis vadovas taip pat galima atsisiųsti iš Lietuvos šiuo adresu: Ez a kézikönyv is letölthető a magyar nyelvet: Dit handboek is ook beschikbaar voor download in het Nederlands op het volgende adres: Denne håndboken er også tilgjengelig for nedlasting på norsk fra følgende adresse: Ten podręcznik jest dostępny do pobrania w języku polskim z następującym adresem: Este manual também está disponível para download em Português, no seguinte endereço: В книге также доступна для загрузки на русском языке по следующему адресу: Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual 13

14 Tillgängliga språk Română Slovenský Slovenija Suomi Svenska Български 中 文 한국의 Acest manual este, de asemenea, disponibile pentru descărcare în limba română de la următoarea adresă: Táto príručka je tiež k dispozícii na stiahnutie v slovenskom jazyku na adresu: Ta priročnik so na voljo tudi za download v Sloveniji od naslednji naslov: Tämä käsikirja on myös ladattavissa suomeksi osoitteesta: Denna handbok finns också tillgänglig att ladda ned på svenska från följande adress: Настоящото ръководство е на разположение за сваляне на български от следния адрес: 这 本 手 册 是 在 中 国 也 可 以 从 下 面 的 下 载 地 址 : 이 책자는 또한 한국을 다운로드할 다음 주소입니다 : 14 Flygt ENM 10 Nivåregulator Installations-, drift- och underhållsmanual
