1 Lely Hibiscus Strängläggare med kamspår innovators in agriculture

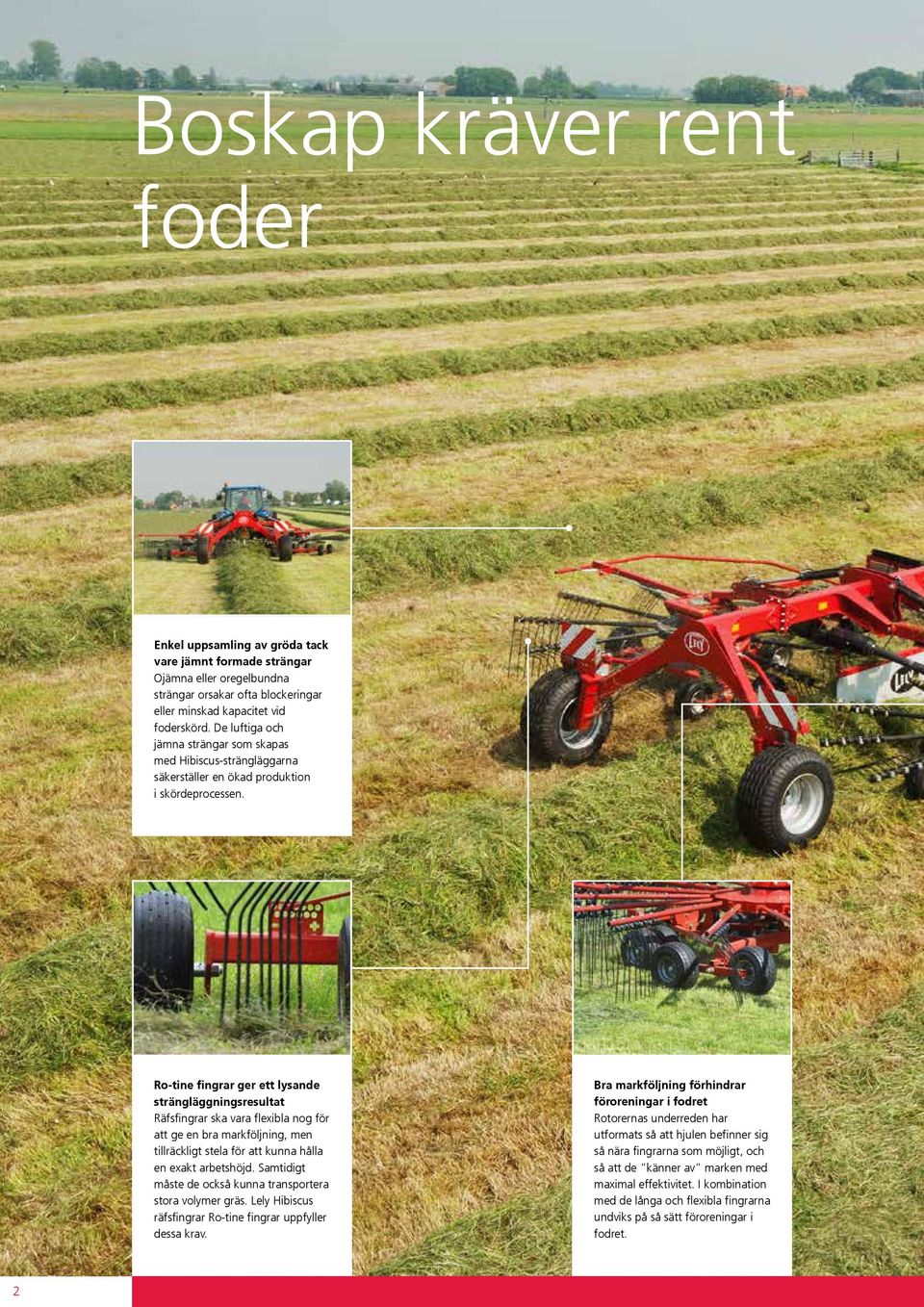

2 Boskap kräver rent foder Enkel uppsamling av gröda tack vare jämnt formade strängar Ojämna eller oregelbundna strängar orsakar ofta blockeringar eller minskad kapacitet vid foderskörd. De luftiga och jämna strängar som skapas med Hibiscus strängläggarna säkerställer en ökad produktion i skördeprocessen. Ro-tine fingrar ger ett lysande strängläggningsresultat Räfsfingrar ska vara flexibla nog för att ge en bra markföljning, men tillräckligt stela för att kunna hålla en exakt arbetshöjd. Samtidigt måste de också kunna transportera stora volymer gräs. Lely Hibiscus räfsfingrar Ro-tine fingrar uppfyller dessa krav. Bra markföljning förhindrar föroreningar i fodret Rotorernas underreden har utformats så att hjulen befinner sig så nära fingrarna som möjligt, och så att de känner av marken med maximal effektivitet. I kombination med de långa och flexibla fingrarna undviks på så sätt föroreningar i fodret. 2

3 lely hibiscus Bra strängläggning märks omedelbart i din plånbok Rotorns stabilitet är avgörande för produktionen En instabil rotor, oavsett antal fingerarmar, begränsar alltid maskinens produktion. Därför är Lely Hibiscus strängläggare alltid utrustade med tandemaxlar eller pendelaxlar, så att ojämnheter inte begränsar körhastigheten. Strängläggning handlar om mer än att under en kort tidsperiod producera korrekt formade strängar det handlar om att samla ihop värdefullt material som ligger på dina fält. Du har gjort betydande investeringar, så varje litet blad i grödan räknas. Dessutom behöver dina djur rent foder. Det återspeglas i deras foderintag, mjölkproduktion och hälsotillstånd. Hibiscus-strängläggarnas Ro-tine fingrar uppfyller helt och hållet alla krav som kan ställas på en effektiv strängläggning. Fingrarnas placering och de stora fjädrarna eliminerar föroreningar i fodret. Samtidigt bidrar fingrarnas unika utformning och material till en helt jämn arbetshöjd. Finjusteringar av körhastighet, kamspår och rotorhastighet säkerställer luftiga och perfekt formade strängar. Den positiva effekten av rent foder har lyfts fram genom framgångarna med mjölkningsroboten. Detta, i kombination med en ny syn på strängläggning, har lett till utvecklingen av Ro-tine fingrarna. Strängen är ju trots allt bara en del av det slutliga skörderesultatet. Perfekta strängar med alla typer av grödor Tack vare det justerbara kamspåret är det möjligt att pricka in precis det ögonblick när fingerarmarna släpper grödan. Detta gör det möjligt att uppnå en ren sträng och med perfekt strängform med både hö och ensilage. 3

4 Du får det du utfodrar med! Harvest results En miljon kor mjölkas dagligen av Lely robotmjölkningssystem, men det är inte bara Astronauten som gör robotmjölkning till en sådan framgång. Det är kunskapen och erfarenheten hos våra medarbetare som hjälper lantbrukarna att uppnå bästa möjliga resultat med sina kor. Därför vet vi bättre än någon annan att grovfoder av bra kvalitet är grundläggande för din framgång. Det säkerställer en god djurhälsa, maximalt foderintag och undviker extra kostnader för kraftfoder och tillsatser Skördningen av ditt foder är starten för en bra och effektiv mjölk- och köttproduktion. 4

5 lely hibiscus 5

6 Effektiv strängläggning påverkar din plånbok Bra och effektiv strängläggning innebär inte bara att den skördade grödan hamnar ren och prydlig i strängen. Den är också en förberedelse för nästa skördeprocess. Därför har strängläggning en stor inverkan på hur snabbt skördemaskinerna kan samla upp strängen, och det märker du av i plånboken vid dagens slut! Med andra ord: dubbel vinst! 6

7 lely hibiscus Flexibla räfsfingrar lågt jordinnehåll Justering av arbetshöjden beror ofta på jorden och hur jämn markytan är. I praktiken ska arbetshöjden vara högre på ojämna åkrar med lös yta, än på jämna åkrar med fastare förhållanden. Lelys Ro-tine fingrar ger rent foder Korta och stela fingrar som är placerade nästan rakt under fingerarmen jobbar bra på jämna fält, men anpassar sig dåligt till ojämn terräng. Resultatet blir skador på grässvålen och jord i fodret. Hibiscus strängläggare har istället Ro-tine fingrar som är långa, mycket flexibla, och placerade bakom fingerarmen, vilket ger dem maximal flexibilitet. Dessa egenskaper hos fingrarna garanterar alltid optimalt resultat även under svåra förhållanden, utan att fodret förorenas. Bra foder i strängen bra ensilage Strängläggning det sista arbetet före balpressning, uppsamling eller skörd är avgörande för balpressens, uppsamlingsvagnens eller hackens resultat. För att säkerställa att maskinen kan samla upp grödan ordentligt (d.v.s. utan spill), måste strängbredden motsvara bredden på balpressen, uppsamlingsvagnen eller hacken. När det gäller balpressen eller uppsamlingsvagnen, är även avståndet mellan traktorhjulen av betydelse. Lätt inflöde tack vare regelbundna strängar En regelbunden och luftig sträng ger en bra inmatning till skärrotorn eller skärkammaren, och därmed ett bra skärarbete och bra foderkvalitet. Illa formade eller oregelbundna strängar orsakar ofta blockeringar och hämmad produktion. Om traktorföraren inte kan lita på strängen kan han aldrig få maximalt resultat från sin maskin. Arbetshöjden justeras med hjälp av en vev. Viktigt för rena strängläggningar och rent foder. Raka fingrar drar grödan över marken. Resultatet blir föroreningar och lägre produktion. 7

8 Ro-tine fingrar skördar gröda, inte jord! Jord är den största smakförstöraren Rätt spridning för en ren strängläggning Föroreningar i fodret är en av de största smakförstörarna och reducerande faktorerna när det gäller foderintag hos kor. Denna aspekt kräver särskild omsorg och uppmärksamhet under hela strängläggningsprocessen, och därför är den släpande fingerpositionen ett mycket medvetet val. Det är mycket lättare för maskinen att ge efter när fingerspetsen är positionerad strax bakom fingerarmen. Redan innan strängläggaren kommer ut på fältet har en hel del energi, tid och pengar investerats. Så varför riskera denna investering med ett dåligt strängläggningsarbete? Det är helt avgörande att allt gräs hamnar i strängen med minimal förorening. Korrekt spridning av räfsfingrarna på strängläggaren bidrar avsevärt till en ren uppsamling av gröda. Fingrarna på Hibiscus-strängläggarna är jämnt spridda, med ett avstånd på 70 mm mellan fingrarna. Eftersom fingrarna har en förskjuten position ger detta utrymme för ett större antal fjädrar på fingerarmen. Den speciella fingerfixeringen säkerställer en exakt vinkel på fingrarna, såväl som spänningsfri montering, vilket förbättrar den allmänna hållbarheten. 8

9 lely hibiscus Rent foder är av största vikt för frisk och produktiv boskap. Förmågan att lägga rena strängar är alltid av högsta prioritet när en Hibiscus strängläggare utformas. Lelys ingenjörer är alltid inriktade på att optimera grödans rörelse, vilket innebär att strängläggaren konstrueras så att kontakten mellan gräset och marken minimeras. Detta gör att föroreningar i fodret reduceras till ett absolut minimum. Rent foder tack vare en jämn arbetshöjd Tack vare den böjda formen samlar Ro-tine fingrarna enkelt upp gräset, vilket minskar kraftbehovet och leder till mindre böjning av fingrarna. Mindre böjning av fingrarna ger alltid en jämnare arbetshöjd, och minskar därigenom föroreningar i fodret. Kombinationen av materialet i fingrarna och antalet fjädrar som används i denna konstruktion ger tillräcklig styvhet för att bibehålla en helt jämn arbetshöjd utan att göra avkall på den smidighet som krävs för att producera foder av bästa kvalitet. Att minimera föroreningar Ro-tine fingrarnas spets har en unik 90 graders vinkel, vilket gör att de kan operera i en släpande position. Detta innebär att fingrarna kan böjas med 50 procent mindre kraft än vad som skulle krävas av raka fingrar monterade direkt under rotorarmen. Risken för att jord eller stenar samlas upp är nästan obefintlig. Föroreningar undviks ytterligare av det faktum att grödan, tack vare fingrarnas vinkel, lyfts upp snarare än att dras längs med marken, som är fallet med traditionella raka fingrar. 9

10 Allt beror på rotorn Det är uppenbart att rotorn är hjärtat i varje strängläggare, och rotorerna är därför avgörande för resultatet och maskinens livslängd. Lely har slagit samman huvudfunktionerna hos strängläggarens rotor rotation, styrning och stöd till tre typer av rotorer, var och en med sina speciella fördelar. 10

11 lely hibiscus Moduluppbyggd Master-rotor Med undantag för Hibiscus 1015 CD Profi är alla Hibiscus-strängläggare utrustade med den moduluppbyggda Master-rotorn. Denna rotor är del av ett beprövat koncept, med ett justerbart och slutet kamspår, som smörjs under hela sin livslängd med ett speciellt smörjmedel som fäster på kamspåret och dess rullar. Fasta fingerarmar gjorda i ett stycke På vissa modeller där fingerarmarna kan sitta kvar under transport kommer rotorerna att vara utrustade med fingerarmar gjorda ur ett stycke stålrör av tjockt gods som är svetsade direkt på styrrullens stöd. Med denna robusta konstruktion slipper du anslutning och eventuellt glapp i fingerarmen. Den kompletta fingerarmen, inklusive hus och lager, fästs enkelt med hjälp av tre bultar i rotorns hus. Justerbart kamspår Tack vare detta justerbara kamspår kan positionen när fingrarna släpper grödan justeras. Detta gör det möjligt att uppnå en ren strängläggning och en perfekt strängform med både hö och ensilage. Enkel justering av arbetshöjden görs med hjälp av en huvudaxel i kromstål med grov gänga, som fortfarande kan justeras efter många års drift. Profi vår största rotor Med en diameter på 4,70 m är den femtonarmade Profi den största rotorn för strängläggare som vi bygger. Hibiscus-modellen 1015 CD Profi är utrustad med två av dessa rotorer. Läs mer på sidan 35. Robust inkoppling för lång livslängd Om fingerarmarna behöver avlägsnas för transport är rotorerna utrustade med robusta och mycket långa fingerarmsaxlar tillverkade av kromstål. Fingerarmens rör med tjockt gods glider lätt över axeln, medan två fördjupningar passar in i de spår som gjorts i axeln, vilket säkerställer en stabil anslutning mellan de båda delarna. Det perfekta greppet och det långa stödet för fingerarmen i huset och axeln säkerställer exakt strängläggning och lång livslängd. Trots den varaktiga smörjningen har vissa rotorer en smörjpunkt för extra underhåll vid svåra förhållanden. Ett rör leder smörjmedlet direkt till kamspåret. Endast specialfett får används för detta ändamål. Smörjpunkt för kamspåret. 11

12 Hög produktion tack vare god markföljning Ökande diametrar på strängläggarrotorer medför ännu större krav på markföljning. Fingrarna måste vägledas över en större yta, samtidigt som en större rotor måste kunna anpassa sig mer effektivt. Det kan ju faktiskt finnas betydande variationer i åkerns yta. Två faktorer är avgörande för ett bra resultat: rätt arbetshöjd och rotorstabilitet. 12

13 lely hibiscus Bara stabila rotorer kan garantera hög produktion Rotorernas underreden är utformade så att hjulen befinner sig så nära fingrarna som möjligt och följer markens konturer så nära som möjligt. Rotorns stabilitet är den viktigaste faktorn för maskinens produktion. Oavsett hur många fingerarmar den har kan en ostadig rotor aldrig uppnå förväntad produktion. Därför är de flesta Hibiscus strängläggare försedda med axlar av tandem- eller pendeltyp. Svängbara hjul gör att skador på marken undviks Många stödhjul under rotorn är inte centrerade under strängläggaren. Alla dessa hjul har en svängningspunkt för att säkerställa att marken behandlas varsamt när en skarp sväng görs. Ju större avvikelse från centrum, desto mer behöver stödhjulen jobba, vilket du kan se på de olika utformningarna av rotorvagnar. Perfekt markföljning ger ren strängläggning Kan rotorn röra sig i alla riktningar får fingrarna mer än tillräcklig räckvidd för korrekt strängläggning, även på de mest ojämna underlag. Den korsformade ledpunkten placerad på toppen av varje rotor möjliggör 3D-rörelse hos rotorn, och ledpunktens framåtriktade placering ger stabilitet genom släpande upphängning. Rotorernas underreden är utformade så att hjulen befinner sig så nära fingrarna som möjligt och följer markens konturer så nära som möjligt. I kombination med de långa, flexibla fingrarna förhindrar detta förorening av grödan. Svängbara hjul under rotorerna på SD strängläggare. Stabiliteten säkerställer produktionen Tandem- och svängningsmöjligheter hos stödhjulen är mycket viktiga för att säkerställa ett stabilt driv hos de större rotorerna. Den utjämnande effekten tack vare de extra ledpunkterna begränsar negativa effekter av ojämn mark, och förhindrar onödig rotorrörelse som kan minska produktionen eller leda till markskador och jordförorening av grödan. Den korsformade ledpunkten ovanför rotorn ger 3D-rörelse. 13

14 Lely Hibiscus byggd för att hålla Hibiscus mittsträngläggare är de absolut starkaste och tyngsta maskinerna på marknaden idag. Genom dessa enastående maskiner har Lely skapat en ny standard för strängläggare som kombinerar en utmärkt drift med oöverträffad hållbarhet. Denna solida konstruktion säkerställer inte bara ett högt inbytesvärde, utan ger även trygghet under skördens svåraste skeden, med ogynnsamma väderförhållanden och maskinstationerna i hasorna Dubbelfingrar som sitter som gjutna De lätt böjda fingrarna på Hibiscus strängläggare är enastående starka och flexibla. Tack vare sin unika design och det speciella materialet, är risken för brott minimal. Tack vare den speciella konstruktionen påverkas fingret på en Hibiscus inte så mycket av hinder som raka fingrar av andra fabrikat. Det speciella fästet håller de dubbla fingrarna stenhårt på plats. Detta nya fäste eliminerar problemet med att fingrarna dras fast så hårt att minsta påfrestning orsakar utmattning, och därmed att fingrarna fungerar sämre. Alla Hibiscus modeller har en extra säkerhetsanordning tillgänglig för att undvika skada på en efterföljande skördemaskin. Mycket robusta ledpunkter och ramkonstruktion En konstruktion formad som en triangel förbinder rotorn med ramen, vilket ger en utomordentligt stabil konstruktion. Förutom förbättrad livslängd är den huvudsakliga fördelen en mycket mer stabil rotor under hela strängläggningsarbetet. En stabil rotor innebär i sin tur att körhastigheten och följaktligen produktionen kan ökas avsevärt. 14

15 lely hibiscus Vår erfarenhet kan inte köpas det är därför du får den gratis! Du arbetar med våra maskiner ute i naturen: en miljö som i hög grad påverkas av jord, väderförhållanden och andra yttre faktorer. Maskinerna utsätts för nya utmaningar varje dag, som till exempel att köra över en stor sten i gräset, eller en stubbe, precis när du märker att ett åskväder drar ihop sig. Om du stöter på ett problem som till och med en Lelymaskin inte klarar av, är det avgörande att alla haverier till följd av skadade delar är begränsade till ett absolut minimum. Det är skälet till att våra återförsäljare är utrustade för att reagera snabbt, så att din verksamhet kan återupptas så snart som möjligt. De har de viktigaste delarna i lager, och de har den expertis som krävs för att få att få maskinen i fråga att prestera optimalt igen. Dessutom kan de lita på back-up av Lely-organisationen sju dagar i veckan. Så att välja Lely innebär mer än att bara välja en maskin. Vi ser till att din foderskörd går smidigt. 15

16 16

17 lely hibiscus 17

18 Lely Hibiscus S/P CD SD CD Profi 18

19 lely hibiscus Lely Hibiscus S/P Den nya serien av enkla strängläggare består av tre burna modeller och en stor bogserad modell. Hibiscus 485 S med en rotordiameter på 3,80 m är den största enkelrotorsträngläggaren på marknaden! Strängläggarna är mycket kraftigt konstruerade, med Head Lock-systemet som ett exempel på innovativt tänkande. Tekniska specifikationer HIBISCUS 425 S 455 S 485 S 485 P Arbetsbredd (m) 3,20 4,25 3,50 4,55 3,80 4,75 3,80 4,75 Antal armar Strängbredd (m) 1,10 1,40 1,10 1,40 1,10 1,40 1,10 1,40 Vikt (kg) Effektbehov (kw/hk) 48/65 51/70 59/80 37/50 Lely Hibiscus CD Lantbrukare och maskinstationer kan nu välja maskiner av hög kvalitet och tillförlitlighet, vilket garanterar effektiv strängläggning såväl som perfekta strängar. Det stora utbudet av mittsträngläggare omfattar arbetsbredder från 6,75 m till 9 m. Dessa strängläggare har en omfattande specialisering och utmärker sig genom den kompakta och robusta konstruktionen. Tekniska specifikationer HIBISCUS 715 CD 745 CD Vario 815 CD Vario 915 CD Vario Arbetsbredd (m) 6,75 6,90 7,05 6,85 7,35 7,45 7,95 8,00 9,00 Antal armar/rotorer Strängbredd (m) 1,20 1,50 1,25 1,75 1,25 1,80 1,25 2,25 Vikt (kg) Effektbehov (kw/hk) 44/60 44/60 48/65 51/70 Lely Hibiscus SD Två modeller med dubbla rotorer och sidsträngläggning med samma arbetsbredd. Modellen Hibiscus 765 SD Vario har emellertid möjligheten att variera arbetsbredden och producera två strängar i en körning. Tekniska specifikationer HIBISCUS 655 SD Classic 765 SD 765 SD Vario Arbetsbredd 1 sträng (m) 5,80 6,50 6,70 7,60 5,00 7,60 Strängbredd 1 sträng (m) 1,20 1,50 1,20 1,80 1,20 1,80 Arbetsbredd 2 strängar (m) 8,30 Strängbredd 2 strängar (m) 1,20 1,80 Antal armar/rotorer 11/2 13/2 13/2 Vikt (kg) Effektbehov (kw/hk) 48/65 55/75 55/75 Lely Hibiscus CD Profi De två mest specialiserade mittsträngläggarna med de största bredderna har olika konfigurationer CD Profi har extremt stora rotorer, medan 1515 CD Profi-modellen har fyra rotorer. Dessa strängläggare är idealiska för maskinstationer och stora gårdar där stora strängar krävs. Tekniska specifikationer HIBISCUS 1015 cd Profi (+) 1515 cd Profi Arbetsbredd (m) 9,20 10,20 11,00 14,80 Antal armar/rotorer 15/2 11/2 + 13/2 Strängbredd (m) 1,50 2,50 1,20 4,00 Vikt (kg) Effektbehov (kw/hk) 74/100 90/120 19

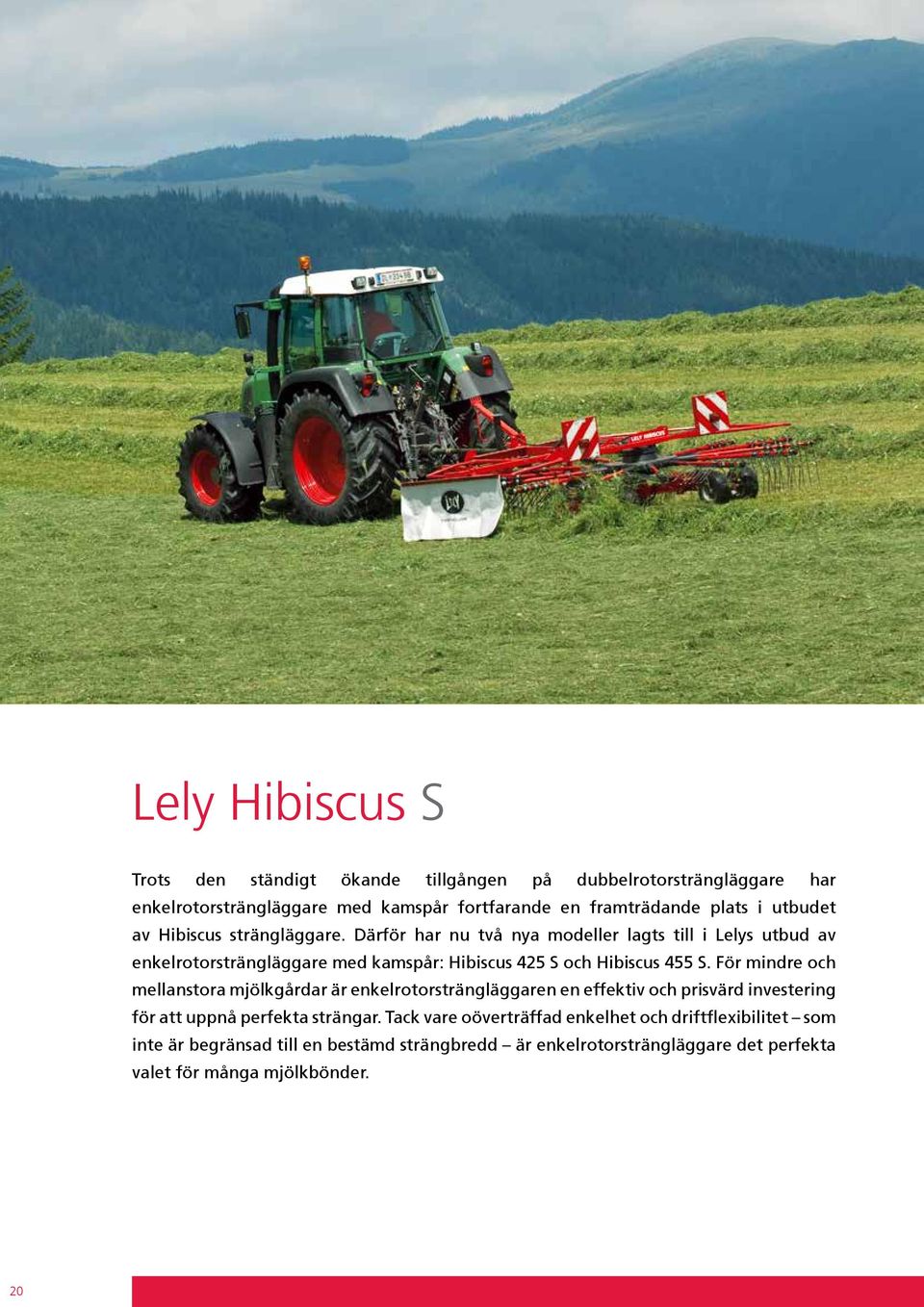

20 Lely Hibiscus S Trots den ständigt ökande tillgången på dubbelrotorsträngläggare har enkelrotorsträngläggare med kamspår fortfarande en framträdande plats i utbudet av Hibiscus strängläggare. Därför har nu två nya modeller lagts till i Lelys utbud av enkelrotorsträngläggare med kamspår: Hibiscus 425 S och Hibiscus 455 S. För mindre och mellanstora mjölkgårdar är enkelrotorsträngläggaren en effektiv och prisvärd investering för att uppnå perfekta strängar. Tack vare oöverträffad enkelhet och driftflexibilitet som inte är begränsad till en bestämd strängbredd är enkelrotorsträngläggare det perfekta valet för många mjölkbönder. 20

21 lely hibiscus En bra strängläggare för varje lantbrukare De fyra modellerna av Hibiscus enkelrotorsträngläggare finns att få med tre olika arbetsbredder. Hibiscus 425 S och Hibiscus 455 S är utrustade med elva fingerarmar, och deras respektive bredder är 4,25 m och 4,55 m. Hibiscus 485 har en arbetsbredd på 4,85 m och finns i två versioner. Som standard levereras denna modell som en maskin för trepunktskoppling. Hibiscus 485 P levereras emellertid som en bogserad strängläggare, och har sitt eget hydrauliska lyftsystem. Alla dessa enkelrotorsträngläggare är utrustade med Master rotormodul, som inkluderar ett kamspår med lågt underhållsbehov. Pålitlig och enkel Hibiscus enkelrotorsträngläggare har enastående tåliga konstruktioner. Enkelheten i konstruktionen återspeglas i ett attraktivt inköpspris och en lång livslängd hos maskinen. För att kunna lyfta de stora rotorerna är huvudramen tillverkad i ett stycke, vilket ger en enorm hållfasthet. Till transportläge ett snabbt jobb Skyddsskärmarna kan enkelt vikas ut, och de låses upp på nolltid. Hållaren, där den tunga strängformarduken är fäst, har en hjälpfjäder för att förhindra slitsamma lyft när skydden ska vikas upp. Vid transport kan fingerarmarna enkelt tas bort och förvaras längs med ramen. Hög frigång i vändtegsläget Den okomplicerade konstruktionen av Hibiscus enkelrotorsträngläggare döljer smart ingenjörsskap. Inbyggt i den nyutvecklade huvudbalken är låssystemet Head Lock. Detta system har designats speciellt för Hibiscus enkelrotorsträngläggare, och det säkerställer problemfria horisontella lyft av strängläggaren. Topplänken är ansluten till den svängbara armen som låser maskinen före lyftet. Tack vare Head Lock-systemet hänger strängläggaren inte ner bakåt, och strängläggaren fästs direkt i mittläget. Friheten strängläggaren har under drift kan användas maximalt för att göra skarpa svängar. Tack vare huvudbalkens och ramens maximala vinkel på 25 grader, har maskinen en ovanligt liten svängradie. Det smarta Head Lock-systemet fixerar strängläggaren så att tillräcklig markfrigång genast skapas. Tåliga Master-rotorer Hjärtat i alla dessa maskiner är Master-rotorerna. De 480 mm breda fingerarmsaxlarna av kromstål med bärlager är precis som på alla Hibiscus strängläggare tillverkade i ett stycke. Avsaknad av onödig svetsning eller onödiga delar ökar armarnas styrka, och bidrar till strängläggarens hållbarhet. Fingerarmarnas axlar har en invärtes profil som fingerarmarnas profil med fyra dubbla Ro-tine fingrarna passar perfekt i. 21

22 På ojämna fält kan alla burna strängläggare utrustas med ett extra sensorhjul för rotorn. Ett dubbelt sensorhjul finns tillgängligt som tillval för modell Hibiscus 485 P. Tyst maskinkörning tack vare tandemaxlar För att kunna ge ordentligt stöd åt de robusta rotorerna är enkelrotorsträngläggarna utrustade med tandemaxlar som standard. En viktig fördel med tandemaxeln är maskinens tysta gång som gör att rotorns effekt kan utnyttjas maximalt. Många möjligheter att justera arbetshöjden Arbetshöjden kan justeras steglöst med hjälp av ett lättåtkomligt vevhandtag. Dessutom finns det även möjlighet till ett extra höjdjusteringssystem genom bult-/håljustering på underredet. Världsmästaren Tack vare den breda rotordiametern på 3,80 m, kan Hibiscus 485 S rätteligen kallas världens största enkelrotorsträngläggare. För effektivt stöd till den stora Master-rotorn, med tretton fingerarmar, är modell Hibiscus 485 S utrustad med extra stora 18,50 tums hjul. Lely Hibiscus 485 P fördelen med en bogserad maskin Den burna versionen av Hibiscus 485 P kräver betydande lyftkraft och en relativt stor traktor. Eftersom detta inte motsvarar effekten som strängläggaren kräver, har en bogserad version av den största enkla strängläggaren tagits fram. Denna strängläggare är utrustad med ett speciellt, sexhjuligt underrede, som delvis höjs vid transport. En kort axel kopplar strängläggaren till traktorn, medan en kraftöverföringsaxel med vid vinkel är till för körningen. Snabbt till vändtegsläge Maskinen lyfts horisontellt med hjälp av två sammankopplade cylindrar på underredet och en cylinder på axeln. Framdelen på strängläggaren frigörs från marken först, och därefter bakdelen. När maskinen sänks sker detta naturligtvis i omvänd ordning. Arbetshöjd Maskinen erbjuder många möjligheter för en exakt inställning. Cylindern på axeln har även ett justerbart stopp för att säkerställa att strängläggaren ställs in på exakt jämn nivå, eller kanske något lutad framåt. 22

23 lely hibiscus Tekniska specifikationer HIBISCUS 425 S 455 S 485 S 485 P Arbetsbredd (m) 3,20 4,25 3,50 4,55 3,80 4,75 Antal armar/rotorer Strängbredd* (m) 1,10 1,40 Vikt (kg) Effektbehov (kw/hk) 48/65 51/70 59/80 37/50 Transportbredd (m) 1,95 3,55 2,20 3,90 2,45 4,10 2,35 4,10 Transportlängd (m) 3,20 3,95 3,35 4,25 3,60 4,55 4,60 5,55 Transporthöjd (m) 2,00 2,30 2,10 2,65 Antal rotorer 1 Antal fingrar/fingerarm Fyra dubbla fingrar Rotordiameter (m) 3,20 3,50 3,80 Kamspår Justerbart Axel under rotor Tandem Justering av arbetshöjd Tandemposition Justering av arbetshöjd Steglöst justerbart vevhandtag Elva positioner Hjul under rotor 4 x 16/ (6 ply) 4 x 18.50/ (6 ply) 6 x 16/ (6 ply) Kopplingskategori II Dragstång Hydrauliska kopplingar 1 x DA Hastighet på kraftöverföringsaxel 540 (r/min) Körhastighet (km/h) max 12,50 Transporthastighet (km/h) max 30 Överbelastningsskydd S S S S Fingerhållare T T T T Belysning X T T S Främre mäthjul T T T T Kraftöverföringsaxel med vid vinkel X X X S S = Standard / T = Tillval / X = Inte tillgänglig för denna maskin / * Beroende på grödans beskaffenhet Hibiscus 485 P vid transport När skydden väl har fällts upp och fingerarmarna tagits bort är maskinen väldigt kompakt och kan därför lätt transporteras. Den särskilda vridaxeln, integrerad i underredet, absorberar stötar för att säkerställa stadig väghållning och en lång livslängd för maskinen. En belysningssats levereras som standard med Hibiscus 485 P (tillval för modellerna Hibiscus 455 S och Hibiscus 485 S). 23

24 Lely Hibiscus CD Efter att ha utvecklat strängläggare med kamspår under ett decennium, presenterar Lely ett bra exempel på Lely-innovation genom att lansera en helt ny serie Hibiscus mittsträngläggare med dubbla rotorer. Att upprätthålla tillförlitligheten och öka funktionaliteten och driftsenkelheten var den huvudsakliga målsättningen för ingenjörerna vid utvecklingen. Resultatet: tre kompakta och robusta strängläggare som har allt som krävs för att säkerställa renast möjliga leverans av optimala strängar under alla förhållanden. 24

25 lely hibiscus Tre modeller, många arbetsbredder Sortimentet av Hibiscus mittsträngläggare med dubbla rotorer utgörs av fyra olika modeller och många arbetsbredder. Hibiscus 715 CD har tre arbetsbredder: 6,75 m, 6,90 m och 7,05 m. Strängbredden varierar mellan 1,20 m och 1,50 m. Den maximala arbetsbredden med modellen Hibiscus 745 är 7,35 m med en strängbredd på mellan 1,25 m och 1,75 m. Hibiscus 815 har en arbetsbredd på 7,45 m och 7,95 m med en strängbredd på 1,25 m och 1,80 m. Hibiscus 915 har en maximal arbetsbredd på 9 m och kan bilda strängar på 1,25 m till 2,25 m. Hibiscus Vario erbjuder många möjligheter Som standard har alla Hibiscus Vario-strängläggare hydraulisk justering av arbetsbredden. Under strängläggningsarbetet har traktorföraren möjlighet att justera arbetsbredden och därmed också strängbredden med hjälp av en dubbelverkande spolventil. Spolventilen används både för att föra in och ut armarna, samt för att sänka och säkra dem vid transport. Stabil körning maximal kapacitet En unik egenskap hos alla Hibiscus CD-modeller är kardanupphängningen med ledpunkterna belägna något framför rotorns centrum, vilket säkerställer stabilitet. Det smarta främre hjulmontaget nära fingrarna ger en ren strängläggning, medan hjulet på baksidan av vagnen bär rotorns vikt. Hibiscus 815 och Hibiscus 915 har extra tandemhjul baktill för ökad stabilitet, såväl som en tyst drift av de större rotorerna. Perfekt följning av markens konturer Rotorerna är kopplade till underredena med en kardanupphängning där den korsformade ledpunkten är konfigurerad framför rotorerna. Följaktligen kan ledpunkten placeras så lågt som möjligt så att rotorerna får en mjukare drift samt följer markens konturer mer effektivt. Enkelt justerbar Föraren kan variera arbetsbredden från traktorns säte under körning. Kardanupphängning med en korsformad ledpunkt. Stabilitet ger kapacitet Det smarta främre hjulmontaget sitter nära fingrarna för en ren strängläggning, medan de bakre hjulen bär vikten. Tandem-hjulmontaget är standard på Vario-modellerna Hibiscus 815 och Hibiscus 915 CD. 25

26 De bakre hjulen kommer att vidröra marken först, vilket säkerställer att fingrarna inte skadar marken. Stor markfrigång under rotorerna i vändtegsläge. Enkelt höjdmontage möjliggör bra djupjustering. Rotorerna låser sig själva för säker transport. Vändtegsläge som det ska vara Vid lyft på vändtegen flyttar sig rotorerna snabbt till en position som är tillräckligt hög för att gå fria över tidigare lagda strängar. Grässvålen förblir intakt: eftersom rotorernas upphängningspunkt flyttas längre framåt lyfts den främre delen av rotorn upp först och vid sänkning kommer de bakre hjulen i kontakt med marken först. Hibiscus Vario-modellerna ger dig också maximal enkelhet och kontroll Flera åtgärder att fälla ihop maskinen, justera arbetsbredden samt de enastående höga och snabba manövrarna på vändtegen har utformats på ett sådant sätt att de alla kan kontrolleras via en dubbelverkande spolventil. Det finns inte längre några rep för att fälla ut strängläggaren med eftersom maskinen numera fäller ut och in sig själv. Praktiska justeringar för ordentlig strängläggning Förutom den variabla arbetsbredden har dessa strängläggare även inställningsmöjligheter för arbetsdjup och kamspårets timing. Höjdinställningen kan nås från sidan, och har en stabil och exakt axel. En höjdindikator på rotorn hjälper till att ställa in en jämn höjd på båda rotorerna. Rotorns timing kan ändras för att optimera strängformen vid stora förändringar i grödesförhållanden. Exakt styrning på fältet och på vägen Det robusta styrsystemet ansluter huvudbalken till bakhjulen, och gör så att svängradiens centrum är beläget i mitten av rotorerna. Med denna inställning erbjuds de bästa möjligheterna för en ren strängläggning i hörn. Fina böjda strängar lämnas till balpressen, lastvagnen eller hacken utan några skador på grässvålen, på grund av friktion från rotorhjulen. Samma system ger smidiga transporter på landsväg. 26

27 lely hibiscus Lely Hibiscus 715 CD Arbetsbredder på 6,75 m, 6,90 m and 7,05 m. Strängbredd på 1,20 m till 1,50 m. Rotordiameter på 3,20 m. Tio fingerarmar med fyra dubbla Ro-tine fingrar vardera. Transportbredd på endast 2,50 m. Extremt kompakt på vägen. Lely Hibiscus 745 CD Vario Arbetsbredd på mellan 6,85 m and 7,35 m. Strängbredd på 1,25 m till 1,75 m. Rotordiameter på 3,20 m. Elva fingerarmar med fyra dubbla Ro-tine fingrar vardera. Transportbredd på endast 2,50 m. Extremt kompakt på vägen. 27

28 Lely Hibiscus 815 CD Vario Arbetsbredd på mellan 7,45 m och 7,95 m. Strängbredd på 1,25 m till 1,80 m. Rotordiameter på 3,50 m. Elva fingerarmar med fyra dubbla Ro-tine fingrar vardera. Bredare ram och ett underrede med sex hjul under varje rotor. Enorm kapacitet tack vare maximal stabilitet. Transporthöjd på 3,90 m. Lely Hibiscus 915 CD Vario Arbetsbredd på 8 m till 9 m. Strängbredd på mellan 1,20 m och 2,20 m. Rotordiameter på 3,80 m. Tretton fingerarmar med fyra dubbla Ro-tine fingrar vardera. Rotorunderrede med sex stora 18.5/8.5-8-hjul. Transporthöjd på 3,65 m med fingerarmarna avlägsnade. Tidsbesparande förvaring av fingerarmarna ovanför rotorn. Lätt vikbara sidoskydd. Inga skador på vändtegen tack vare stora 15.0/55-17 hjul Hydrauliskt variabel arbetsbredd under strängläggning. 2. Mycket robusta ledpunkter och ramkonstruktioner. 3. Det omsorgsfullt utformade styrsystemet ger stabil körning och spår i spår -följning av maskinen. 4. Rotorerna låser sig själva i transportläge. 5. Det nya konstruktionen för arbetshöjd möjliggör mycket enkla justeringar. 6. Maximal stabilitet tack vare det breda underredet med tandemhjul och nyutvecklade framhjul. 7. Korsformade ledpunkter för 3D-konturföljning. 8. De två främre hjulen sitter nära fingrarna, och ger pendlande och svängande rörelser. 9. Enkel drift tack vare det innovativa hydraulsystemet. 10. Tack vare att den endast har ett parkeringsstöd går det snabbt att koppla på strängläggaren

29 lely hibiscus Tekniska specifikationer HIBISCUS 715 CD 745 CD Vario 815 CD Vario 915 CD Vario Arbetsbredd (m) 6,75 6,90 7,05 6,85 7,35 7,45 7,95 8,00 9,00 Antal fingerarmar/rotor Strängbredd* (m) 1,20 1,50 1,25 1,75 1,25 1,80 1,25 2,25 Vikt (uppskattad) (kg) Effektbehov (kw/hk) 44/60 44/60 48/65 51/70 Transportbredd (m) 2,50 2,50 2,80 2,96 Transportlängd (m) 5,30 5,23 5,50 5,87 Transporthöjd (m) 3,90 3,80 3,90 3,65/4,30 Antal rotorer 2 Antal fingrar/fingerarm Fyra dubbla fingrar Rotordiameter (m) 3,20 3,20 3,50 3,80 Kamspår Justerbart Axel under rotor Svivel Vrid/tandem Grovjustering av arbetshöjd Hjulposition Hjul och tandemaxel-position Finjustering av arbetshöjd Steglöst med hjälp av axel Kopplingskategori II Krav på hydraulik 1 x DA med flytande position 1 x DA + 1 x SA med flytande 1 x DA + 1 eller 2 x SA med flytande position position Rotordäck 16/6.5-8 (6 ply) 2 x 6 x 16/ /8.5-8 (6 ply) (6 ply) Transportdäck 10/ (10 ply) 15.0/55-17 (10 ply) Hastighet på kraftöverföringsaxel (r/min) 400/450 Maximal körhastighet (km/h) 12,50 Maximal transporthastighet (km/h) 40 Fingerhållare T T T T Överbelastningsskydd S S S S Belysning S S S S Portal-huvudbalk S S S S Hjulstyrning S S S S Breda däck 15.0/55-17 (10 ply) X X T T Individuell rotorlyft X T S S S = Standard / T = Tillval / X = Inte tillgänglig för denna maskin / * Beroende på grödans beskaffenhet Enkel vägtransport Tack vare den kompakta konstruktionen av dessa modeller är transporter på väg enkla. Bredden på Hibiscus 745 CD Vario är inte mer än 2,50 m, och detta i kombination med styrning på bakhjulen ger en stor fördel vid körning på smala vägar och genom trånga passager. På Hibiscus 915 CD modellen kan fingerarmarna tas bort för att uppnå en transport/förvaringshöjd på 3,65 m; transporthöjden är 4,30 m med fingerarmarna monterade. Maskinen låser fast och låser upp sig själv. 29

30 Lely Hibiscus SD Vädret är alltid mycket oförutsägbart och vi på Lely kan inte göra något åt det. Denna osäkerhetsfaktor är avgörande för grödans tillväxt, och därmed antalet skördar som kan tas in under en säsong. Med Hibiscus SD sidosträngläggare erbjuder Lely optimal flexibilitet till både lantbrukare och maskinstationer. En mångsidiga sidosträngläggare med dubbla rotorer lägger den perfekta strängen för efterföljande maskiner, i alla förhållanden. 30

31 lely hibiscus Enkel drift nödvändigt för en sidosträngläggare För att kunna använda sidosträngläggarens kapacitet maximalt måste användaren vänja sig vid sidosträngläggningsprincipen. Med Hibiscus 765 SD sidosträngläggare, är inlärningsprocessen väldigt enkel, eftersom alla funktioner enkelt kan kontrolleras från traktorhytten. Om en vinklad del av fältet behöver strängläggas kan båda rotorerna enkelt lyftas upp i vändtegsläget, varefter föraren bara backar. Att lyfta rotorerna en och en på vändtegar Det hydrauliska lyftet av Hibiscus-rotorerna till vändtegsläge är utformat så att den främre rotorn lyfts först, och därefter den bakre rotorn. Detta gör det möjligt för föraren att köra in på vändtegar utan att behöva stanna eller sakta ner. Bred på fältet, kompakt under transport I transportläget fälls båda rotorerna mycket tätt intill huvudramen så att transportbredden blir endast 2,45 m. Detta gör vägtransport eller passage genom trånga grindar mycket enklare. Maskinens transporthöjd (med fingerarmarna monterade) är mindre än 4 m. På Hibiscus 765 SD Vario kan de yttre fingerarmarna tas bort och förvaras i en praktisk ställning ovanför rotorn. Höjden minskas då till 3,10 m, en verklig fördel! Fullständigt anpassade rotorer Rotorerna på Hibiscus 765 SD (Vario) är upphängda med hjälp av ett 3D-system, och rotorernas markföljning optimeras med hjälp av en konstruktion med fyra hjul. På Hibiscus 765 SD kan de fyra breda hjulen svänga för att undvika slitage på grässvålen. De två framhjulen sitter så nära de främre fingrarnas spetsar som möjligt. Därmed går rotorerna stabilt och fingrarna rör markytan föroreningarna minskas till ett absolut minimum. Ro-tine fingrar av standardtyp gör att denna strängläggare ger oöverträffad produktion, och en ren och luftig sträng. Vända på vändteg utmärkt frigång Förutom att säkerställa en lång livslängd ger upphängningen av rotorerna i A-ramen ett smart Lely-koncept ytterligare fördelar. Rotorernas ledpunkter sitter under axeln, så att rotorerna lyfts lodrätt på vändtegar. Detta ger god frigång, och även de bredaste strängar lämnas orörda när maskinen passerar över. 31

32 Hibiscus 765 SD Master rotor Också på Hibiscus 765 SD-modellerna används den underhållsfria Master rotormodulen. Denna rotor har tretton fingerarmar var och en utrustad med fyra dubbla Ro-tine fingrar och en diameter på 3,65 m. Kamspåret är justerbart för att säkerställa ordentlig uppsamling av skörden såväl som optimala strängar. Arbetshöjden kan enkelt ställas in för båda rotorerna med hjälp av ett steglöst inställbart vevhandtag. Lely Hibiscus 655 SD Classic och Hibiscus 765 SD Grundmodellerna utför alla funktioner som behövs för en sidosträngläggare. Med Hibiscus SD strängläggare erbjuder Lely två högproducerande strängläggare till ett attraktivt pris i förhållande till kvaliteten, byggda med robust, välkänd Lely-teknologi, och med optimal driftsenkelhet och minimalt underhåll. Dessa maskiner har en arbetsbredd på respektive 6,50 m och 7,60 m, och kan lägga en enkel sträng eller med en andra passage en dubbel sträng. I det senare fallet är den totala arbetsbredden för Hibiscus 765 SD 15,20 m. Hibiscus 765 SD Vario oöverträffade möjligheter Rotorernas position kan ändras hydrauliskt, vilket gör modellen Hibiscus 765 SD Vario till den mest allsidiga strängläggaren i hela vårt utbud. Arbetsbredden på denna maskin kan varieras mellan 5 m och 7,60 m för enkla strängar, eller mellan en eller två små strängar när det gäller en enkel passage. Detta justeras genom positionen på den vändbara styrplattan på transporthjulen. Mycket mångsidig För att göra dessa ingrepp möjliga är maskinen i standardutförande utrustad med några extra detaljer, som en andra strängformarduk och en vändbar hydraulisk styrplatta. På så vis erbjuds två koncept i en och samma maskin. Två strängar med en enda passage Hibiscus 765 SD Vario kan lägga en enkel sträng under den första passagen, eller en dubbel sträng i den andra passagen. Genom att styra den bakre rotorn åt vänster vilket görs från traktorhytten kan föraren eliminera överlappningen mellan den främre och den bakre rotorn. Genom att sätta på den andra strängformarduken kan föraren lägga två strängar med en arbetsbredd på 8,50 m under en passage. Bredden av de båda strängarna blir då 1,20 m vardera. Smalna av en enkel sak I detta läget kan Hibiscus 765 SD Vario lägga en enkel sträng under den första passagen med en justerbar arbetsbredd på mellan 5 m och 7,60 m. Detta kan styras hydrauliskt från traktorhytten under strängläggning, och ger föraren ett stort urval av arbetsbredder. 32

33 lely hibiscus Tekniska specifikationer HIBISCUS 655 CD Classic 765 SD 765 SD Vario Arbetsbredd 1 sträng (m) 5,80 6,50 6,70 7,60 5,00 7,60 Strängbredd 1 sträng* (m) 1,20 1,50 1,20 1,80 Arbetsbredd 2 strängar (m) 8,30 Strängbredd 2 strängar* (m) 1,20 1,80 Antal fingerarmar/rotor 11/2 13/2 Vikt (kg) Effektbehov (kw/hk) 48/65 55/75 Transportbredd (m) 2,60 2,45 Transportlängd (m) 8,10 9,15 Transporthöjd (m) 3,85 4,00 3,20 4,00 Antal rotorer 2 Antal fingrar/fingerarm 4 Rotordiameter (m) 3,20 3,65 Kamspår Fixerat Justerbart Axel under rotor Svivel Justering av arbetshöjd Svivelaxelposition Justering av arbetshöjd Steglöst med hjälp av axel Hjul under rotor 2 x 4 x 16/ (6 ply) Transportdäck 2 x 10/ (8 ply) Kopplingskategori II Hydrauliska kopplingar 1 x SA med flytande position + 1 x DA 1 x SA med flytande position + 2 x DA + fri återgång Hastighet på kraftöverföringsaxel (r/min) 540 Körhastighet (km/h) max 12,50 Vikbart skydd + avtagbara armar X X S Hydraulisk förskjutning + 2 :a andra X T S strängformarbräda Överbelastningsskydd + belysning S S S Fingerhållare T T T Breda däck 15.0/55-17 (10 ply) X T T S = Standard / T = Tillval / X = Inte tillgänglig för denna maskin / * Beroende på grödans beskaffenhet Enkel manövrering trots avsevärd längd Hibiscus SD-strängläggare är enastående manöverbara eftersom maskinen följer spåret tack vare länkad styrning på båda hjulen. Trots att maskinen är totalt 9,15 m lång är den enkel att vända på vändtegar eller styra in på ett fält. Den robusta konstruktionen av hjulaxlarna och styrstängerna är ett bevis för att dessa strängläggare är byggda för proffs. 33

34 Lely Hibiscus CD Profi Strängläggare är ofta en avgörande länk i foderskördskedjan när vi studerar planering och arbetsflöde. Detta gäller i ännu större utsträckning för maskinstationer och stora gårdar där stora skördemaskiner eller lastvagnar är beroende av välformade strängar som färdigställts i tid, för att säkerställa att allt foder hamnar i tryggt förvar! Båda Lelys Profi strängläggare är konstruerade för att kunna hantera trycket och leverera optimala strängar. På detta vis garanteras ett bra resultat för hackar, balpressar och lastvagnar med hög kapacitet. 34

35 lely hibiscus Lely Hibiscus 1015 Profi en mycket kostnadseffektiv investering som betalar sig snabbt Hibiscus 1015 CD Profi mittsträngläggare med dubbla rotorer konkurrerar på allvar med strängläggare med fyra rotorer som finns på marknaden idag. I allmänhet kan strängläggare med fyra rotorer ha en större arbetsbredd, men Hibiscus 1015 CD Profi har redan visat sig vara väldigt framgångsrik tack vare enastående ren strängläggning, även vid höga körhastigheter på upp till 20 km/h. Denna maskin uppnår utan problem en kapacitet på 15 hektar/h. Hibiscus 1015 CD Profi strängläggare är en förvånansvärt kostnadseffektiv investering, särskilt vid jämförelse med strängläggare med fyra rotorer. Den har dessutom ett högt andrahandsvärde. Den hållbarhet som alla Lelys produkter är kända för var trots allt det viktigaste vid utvecklingen och testningen av Hibiscus 1015 CD Profi strängläggare. Man behöver bara titta på den robusta konstruktionen och speciella designen på rotorerna och ramen för att förstå att detta är ett koncept med kompromisslös tillförlitlighet och funktionalitet Rotorer med tredimensionell rörelse för optimal strängläggning Mittsträngläggaren Hibiscus 1015 CD är ett verkligt proffs, vilket inte minst är tack vare den unika 3D-upphängningen. Den består av ett svängande huvud som ger rotorn 360 graders rörelsefrihet. Båda rotorerna har ett unikt hjulmontage. Lely har lyckats utveckla ett oöverträffat hjulmontage Octosense i kombination med en 3D-upphängning. Octosense åtta däck garanterar en stadig rotor Detta hjulmontage (med åtta hjul) säkerställer att rotorerna går stabilt även vid höga körhastigheter, oavsett förhållandena på fältet. Maskinen tar sig lätt och säkert fram över de svåraste ojämnheter i terrängen. Tack vare kombinationen av rotorernas 3D-rörelse och det smarta hjulmontaget flyttas all gröda även vid mycket höga arbetshastigheter. En särskild kulled ger maximal rörelsefrihet för rotorn. Hydraulisk-pneumatisk justering av rotorernas marktryck Ett hydrauliskt-pneumatiskt system överför en del av rotorernas vikt till ramen. Denna konstruktion minskar vikten på rotorerna och ger förbättrad markföljning vid högre hastigheter. Trycket i det hydraulisk-pneumatiska systemet kan enkelt justeras. 35

36 En extremt hållbar konstruktion Hela maskinen utmärker sig genom sin enastående robusta konstruktion. Huvudramen, tillverkad i ett stycke, förbinder portalhuvudbalken med den robusta styr- bryggan för de bakre hjulen. Två sidoramar kopplar ihop rotorerna med huvudramen. A-ramen gör att maskinen kan fällas ihop, samtidigt som parallellogramkonstruktionen ger en justerbar arbetsbredd och en mycket säker låsning i transportläget. Låst länkad styrning och stora lågtrycksdäck Tack vare det styrda bakhjulsmontaget har denna jätte perfekt manövreringsförmåga, även på de minsta fälten. Styrsystemet utmärker sig med robust konstruktion, med stora styrstänger och spindelbultar. De stora lågtrycksdäcken ger perfekt fördelning av maskinens vikt. Underhållsfria rotormoduler med femton fingerarmar garanterar hög kapacitet De femton avtagbara fingerarmarna kommer med samma enastående brottskydd som redan gjort avtryck på andra Hibiscus-modeller. Dessutom är fingerarmsaxlarna tillverkade av kromstål, som är dubbelt så starkt som det material som normalt används på andra fabrikat av strängläggare. Fingerarmarna har en tvärkonfiguration, som understöds av kullager, utspridda med 320 mm avstånd. Tvärkonfigurationen minskar belastningen på kamspåret. Kamspåret har den överlägset största diametern (370 mm) och är tillverkat av gjutjärn av hög kvalitet. Det lättåtkomliga kamspåret kan enkelt justeras. En sluten och slitstark växellåda utgör hjärtat i Hibiscus strängläggare. Specialformade dubbelfingrar för optimal strängläggning Med avsikt att uppnå bästa möjliga resultat utrustas varje fingerarm på rotorerna på mittsträngläggaren Hibiscus 1015 CD Profi med fem dubbelfingrar. Dessa långa fingrar, tillverkade av fjäderstål, har en diameter på 10 mm och deras speciella form säkerställer perfekt markföljning och idealisk strängform. Oavsett hur tung grödan är ordnar de fem dubbla fingrarna på varje arm optimal uppsamling. Profi-drivlinan på Hibiscus 1015 CD Profi Maskinen har en mycket robust drivenhet. Tack vare dubbelreduktion på rotorn arbetar drivaxlarna och växellådorna vid ganska hög hastighet, medan strängläggarens rotorvarvtal är lågt. Denna perfekta kombination håller vridmomentet i drivenheten lågt. Profi + ytterligare förenkling av driften Modellen Profi + erbjuder hydraulisk justering av djupet och elektronisk styrning i traktorns hytt för att ytterligare förenkla kontrollen. Två dubbelverkande hydrauliska funktioner är fortfarande nödvändiga. 36

37 lely hibiscus Lely Hibiscus 1515 CD Profi en överraskande strängläggare med många fördelar En maskinstations strängläggare måste vara flexibel för att kunna säkerställa ren strängläggning under olika förhållanden, och för att göra perfekta strängar för balpressar, lastvagnar och skördemaskiner med en maximal arbetsbredd. Dessa krav var utgångspunkten i utvecklingen av Lelys bredaste strängläggare, Hibiscus 1515 CD Profi, och det resulterade i ett annorlunda V-format chassi med många fler möjligheter och större stabilitet jämfört med konventionella strängläggare med fyra rotorer. Kapaciteten och foderkvaliteten förbättras eftersom inget strängläggningshjul vidrör grödan! V-format chassi i fältposition De två chassibalkarna som viker ut sig i en V-form på fältet är det första som sticker ut hos Lelys bredaste strängläggare. Två rotorer är upphängda från varje chassibalk, och sänks ner på vänster och höger sida av balken. Vid körning framåt är placeringen av dessa rotorer konstant, tack vare parallellogramkonstruktionerna. Rotorernas upphängningsarmar kan förlängas för att öka avståndet mellan rotorn och huvudbalken. V-formen ger mångsidighet Genom att variera vinkeln mellan de två huvudbalkarna, och genom att förlänga eller förkorta längden på rotorernas upphängningsarmar, erbjuder strängläggaren stor variation i arbetsbredder och överlappning. Styrdatorn väljer den idealiska inställningen. Detta kan låta krångligt, men det är det inte... Användaren behöver bara mata in eller justera önskad strängbredd och arbetsbredd, och sedan sker allt automatiskt. Ju bredare, desto stabilare Genom att placera transporthjulen på utsidan, mellan rotorerna, är markföljningen utmärkt. Följaktligen kan större justeringar för fältets konturer enkelt göras. Eftersom de långa upphängningsarmarna på konventionella strängläggare med fyra rotorer saknas har alla fyra rotorer utmärkt stabilitet. Den breda placeringen av hjulen i kombination med 3D-markföljningen ger de bästa resultaten och optimal produktion. 37

38 Snabbt in och ut ur transportläge Vid ankomsten på fältet lyfts rotorerna och transportchassit låses upp. Allt eftersom maskinen kör vidare styrs chassit utåt via en central hydraulcylinder, medan transporthjulen förblir parallella med körriktningen. Vid förflyttningen av chassit sänks rotorerna till vändtegsläge och sträcks sedan ut till den förinställda arbetsbredden. Spara tid på varje vändteg Hibiscus 1515 CD Profi ger dig möjlighet att välja en konfiguration som passar flera typer av vändtegsformer, så att datorn kan lyfta rotorerna individuellt vid rätt tidpunkt. Användaren kan göra snabba svängar med hjälp av den oöverträffade stabilitet som gest av den breda hjulplaceringen. Efter signal från användaren sänker datorn rotorerna individuellt i rätt ögonblick, baserat på den tidigare valda vändtegskonfigurationen. ISOBUS-teknologi för användaren Datorn arbetar med hjälp av ett ISOBUS kontrollsystem, och tillhandahåller en prydligt ordnad översikt över alla funktioner på den traktorbaserade terminalen. Således kan rotorerna snabbt och enkelt lyftas individuellt, vilket även gäller för justering av arbetsbredd, strängbredd och vändtegsfunktioner. När du behöver köra över ett dike kan du till och med få tillfällig extra frigång. 38

39 lely hibiscus Tekniska specifikationer Lely Hibiscus 1015 CD Profi 1015 CD Profi CD Profi Arbetsbredd (m) 9,20 10,20 11,00 14,80 Antal fingerarmar/rotor Strängbredd* (m) 1,50 2,50 1,30 3,50 Vikt (uppskattad) (kg) Effektbehov (kw/hk) 74/100 90/120 Transportbredd (m) 3,00 3,00 Transportlängd (m) 6,80 9,00 Transporthöjd (m) 3,85/4,80 3,99 Antal rotorer 2 4 Antal fingrar/fingerarm Fem dubbla fingrar Fyra dubbla fingrar Rotordiameter (m) 4,50 3,50 Kamspår Justerbart Justerbart Axel under rotor Svivel + tandem Svivel + tandem Grovjustering av arbetshöjd Svivel och tandemaxel-placering Svivel och tandemaxel-placering Finjustering av arbetshöjd Steglöst med Steglöst med Steglöst med axel spärrnyckel traktorns hydraulik Kopplingskategori II/III III Krav på hydraulik 2 x SA med flytande position + 1 x DA 1 x DA + 1 x fri återgång Hjul under rotor 4 x 16/6.5-8 (6 ply) 4 x 18.5/8.5-8 (6 ply) Transportdäck 15.0/70-18 (12 ply) 550/ Hastighet på kraftöverföringsaxel (r/min) 400/ /450 Maximal körhastighet (km/h) 17,50 17,50 Transporthastighet (km/h) Överbelastningsskydd S S S Belysning S S S Fingerhållare X X T Hydraulisk broms S S S Pneumatisk broms T T T S = Standard / T = Tillval / X = Inte tillgänglig för denna maskin / * Beroende på grödans beskaffenhet Bekväm transport på väg De två bakre rotorerna fälls upp på insidan. Detta minskar transportbredden på maskinen till 2,50 m längst bak, vilket ger förbättrad manövrering och transport på landsväg. Med transporthjulen placerade längre bak än på konventionella strängläggare med fyra rotorer ökas trycket på traktorn märkbart vilket ger bättre komfort och säkrare körning. 39

40 Brinner för lantbruket Lely har en lång och djup historia av att förstå behovet hos moderna lantbrukare. Våra produkter utvecklas med kon som utgångspunkt. Vi strävar efter att låta henne frodas, och därför levererar vi produkter till lantbrukare och maskinstationer som omfattar allt från foderskörd till utfodring, inhysning, vård, mjölkning och energianskaffning. Dessutom vill vi skryta med specifi ka kunskaper och erfarenheter som underlättar för lantbrukare att få ut det bästa av sin utrustning. Som sådan är vår djupa kunskap om hela lantbrukscykeln från gräs till glas oöverträffad inom lantbruksbranschen. Vi är hängivna till att skapa en hållbar, lönsam och angenäm framtid i jordbruket. Lely bryr sig verkligen om miljön. Din Lely-distributör LHQ.B03014.SV.A Lely, Astronaut, Astri, Atlantis, Attis, AWS, C4C, Calm, Caltive, Commodus, Compedes, Cosmix, Discovery, F4C, Fertiliner, Gravitor, Grazeway, Hibiscus, Hubble, Juno, L4C, Lely Center, Lelywash, Lotus, Luna, Nautilus, Orbiter, Quaress, Qwes, SAE, Shuttle, Splendimo, Storm, T4C, Tigo, Vector, Viseo, Voyager, Walkway och Welger är registrerade varumärken hos Lely Gruppen. Den exklusiva rätten att använda dessa namn tillhör företagen i Lely Gruppen. Alla rättigheter reserverade. Informationen som ges i denna publikation tillhandahålles endast i informationssyfte och utgör inte något försäljningserbjudande. Vissa produkter kanske inte fi nns tillgängliga i individuella länder, och de produkter som tillhandahålls kan skilja sig från de som illustreras. Ingen del av denna publikation får kopieras eller publiceras genom tryck, fotostatkopiering, mikrofi lm eller någon som helst annan process utan att skriftligt tillstånd först har getts av Lely Holding S.à r.l. Även om innehållet i denna publikation har satts samman med största möjliga omsorg, kan Lely inte hållas ansvarig för några som helst skador som må uppstå som en följd av felaktigheter eller uteblivanden i denna publikation. Live Life Lely
