3 Innehåll 1 Komponenter Komponenter på ovansidan... 2 Pekdon... 2 Styrplatta... 3 Lampor... 4 Knappar, strömbrytare och läsare... 6 Tangenter... 7 Snabbreferens för snabbtangenter... 7 Komponenter på framsidan... 9 Komponenter på baksidan Komponenter på höger sida Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter WLAN-antenner WWAN-antenner Ytterligare maskinvarukomponenter Etiketter Specifikationer Driftsmiljö Märkvärde för strömförsörjning Index SVWW iii

4 iv SVWW

5 1 Komponenter I det här kapitlet beskrivs maskinvarufunktionerna i datorn. Gör så här om du vill se en lista med installerad maskinvara på datorn: 1. Välj Start > Den här datorn. 2. I vänster ruta av fönstret Systemuppgifter väljer du Visa systeminformation. 3. Välj fliken Maskinvara och välj sedan > Enhetshanteraren. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! Vilka komponenter som ingår i datorn kan variera beroende på var du har köpt datorn och på modell. Bilderna i det här kapitlet visar de standardfunktioner som ingår i de flesta datormodeller. SVWW 1

6 Komponenter på ovansidan Pekdon Komponent Beskrivning (1) Vänster pekdonsknapp Fungerar som vänsterknappen på en extern mus. (2) Styrpinne Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Höger pekdonsknapp Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Skrivare och annan maskinvara > Mus. 2 Kapitel 1 Komponenter SVWW

7 Styrplatta Komponent Beskrivning (1) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. Kan konfigureras för användning av andra musfunktioner, t ex rullning, markering och dubbelklickande. (2) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (3) Styrplattans rullningsområde För rullning uppåt och nedåt. (4) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. SVWW Komponenter på ovansidan 3

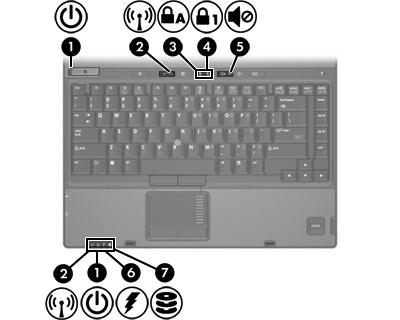

8 Lampor Komponent Beskrivning (1) Strömlampor* (2) Tänd: Datorn är påslagen. Blinkande: Datorn är i vänteläge. Snabbt blinkande: En nätadapter med högre strömmärkning bör anslutas. Släckt: Datorn är avstängd eller i viloläge. (2) Lampor för trådlöst (2) Tänd: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet, är påsatt. (3) Caps Lock-lampa Tänd: Caps Lock är aktiverat. (4) Num Lock-lampa Tänd: Num Lock eller det inbäddade numeriska tangentbordet är aktiverat. (5) Lampa för avstängt ljud Tänd: Datorljudet är avstängt. (6) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. 4 Kapitel 1 Komponenter SVWW

9 Komponent Beskrivning (7) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP Mobile Data Protection har parkerat den interna enheten tillfälligt. *Det finns 2 strömlampor. Båda visar samma information. Lampan på strömknappen syns bara när datorn är öppen medan den andra strömlampan alltid syns på datorns framsida. Det finns 2 lampor för trådlöst. Båda visar samma information. Lampan på knappen för trådlöst syns bara när datorn är öppen medan den andra lampan för trådlöst alltid syns på datorns framsida. SVWW Komponenter på ovansidan 5

10 Knappar, strömbrytare och läsare Komponent Beskrivning (1) Strömknapp* När datorn är Avstängd, trycker du för att starta datorn. Påsatt, trycker du för att initiera viloläge. I vänteläge, trycker du snabbt för att återgå från vänteläget. I viloläge, trycker du snabbt för att återgå från viloläget. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Microsoft Windows stänger du av datorn genom att trycka på strömknappen och hålla kvar den i minst 5 sekunder. (2) Knappen Info Center (Infocenter) Startar Info Center som gör att du kan öppna olika programvarulösningar. (3) Knapp för trådlöst* Sätter på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (4) Presentationsknapp Startar presentationsfunktionen. (5) Stäng av ljud, knapp Stänger av och återställer ljudet i datorn. (6) Volymsänkningsknapp Sänker högtalarvolymen. (7) Volymhöjningsknapp Höjer högtalarvolymen. 6 Kapitel 1 Komponenter SVWW

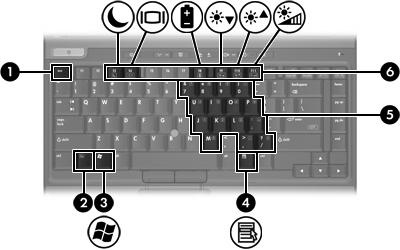

11 Komponent Beskrivning (8) Fingeravtrycksläsare Tillåter inloggning till Windows med hjälp av fingeravtryck i stället för med lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och supportcenter. Tangenter Komponent Beskrivning (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Microsoft Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. Snabbreferens för snabbtangenter Funktion Visa systeminformation Rensa systeminformation Tangentkombination fn+esc fn+esc eller klicka på OK SVWW Komponenter på ovansidan 7

12 Funktion Initiera vänteläge Växla mellan visning av datorns bildskärm och en extern bildskärm Visa batteriinformation Rensa batteriinformation Minska bildskärmens ljusstyrka Öka bildskärmens ljusstyrka Aktivera och inaktivera sensorn för omgivande ljus Tangentkombination fn+f3 fn+f4 fn+f8 fn+f8 fn+f9 fn+f10 fn+f11 8 Kapitel 1 Komponenter SVWW

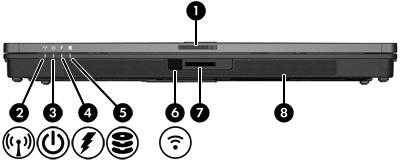

13 Komponenter på framsidan Komponent Beskrivning (1) Frigöringsspärr för bildskärm Öppnar datorn. (2) Lampa för trådlöst Tänd: En inbyggd trådlös enhet t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet är påsatt. (3) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i vänteläge. Snabbt blinkande: En nätadapter med högre strömmärkning bör anslutas. Släckt: Datorn är avstängd eller i viloläge. (4) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (5) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP Mobile Data Protection har parkerat hårddisken tillfälligt. (6) Infrarödport För trådlös kommunikation mellan datorn och en extra IrDA-kompatibel enhet. (7) Kortplats för digitala media Stöder SD-minneskort (Secure Digital). (8) Högtalare Producerar datorljud. SVWW Komponenter på framsidan 9

14 Komponenter på baksidan Komponent Beskrivning (1) Plats för säkerhetskabel Kopplar en extra säkerhetskabel till datorn. (2) Strömuttag Ansluter en nätadapter. OBS! Säkerhetskabeln är menad att användas i avskräckande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. (3) Utgångsjack för S-video Ansluter en extra S-videoenhet, t ex en tv, video, videokamera, overheadprojektor eller ett videofångstkort. (4) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. 10 Kapitel 1 Komponenter SVWW

15 Komponenter på höger sida Komponent Beskrivning (1) Smart card-läsare Stödjer smart cards och Java Cards. (2) Optisk MultiBay-enhet Läser en optisk skiva. (3) USB-port Ansluter en extra USB-enhet. (4) RJ-45-jack (nätverk) Ansluter en nätverkskabel. (5) RJ-11-jack (modem) Ansluter en modemkabel. SVWW Komponenter på höger sida 11

16 Komponenter på vänster sida Komponent Beskrivning (1) Ventil Aktiverar luftflöde som kyler av interna komponenter. VIKTIGT Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande extra skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. (2) USB-portar (2) Ansluter en extra USB-enhet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Jack för ljudingång (mikrofon) Ansluter en extra datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon. (4) Jack för ljudutgång (hörlurar) Producerar datorljud när det är anslutet till extra stereohögtalare, hörlurar, öronproppar, headsetljud eller televisionsljud. (5) PC Card-kortplats Stöder extra typ i eller typ II 32-bitars (CardBus) eller 16-bitars PC Card-kort. 12 Kapitel 1 Komponenter SVWW

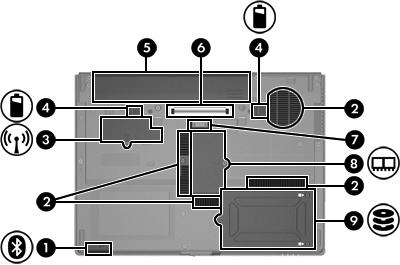

17 Komponenter på undersidan Komponent Beskrivning (1) Bluetooth-fack Rymmer en Bluetooth-enhet (bara vissa modeller). (2) Ventiler (4) Kyler av interna komponenter. VIKTIGT Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande extra skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Mini Card-fack Rymmer en trådlös LAN-enhet (bara vissa modeller) (4) Frigöringsspärrar för batteri Frigör batteriet från batteriplatsen. (5) Batteriplats Rymmer batteriet. (6) Dockningsuttag Ansluter en extra dockningsenhet. (7) Anslutning för tillbehörsbatteri Ansluter ett extra tillbehörsbatteri. VIKTIGT Ersätt bara enheterna med ett Mini Card som är godkänt för användning med datorn av de statliga myndigheter som reglerar bestämmelserna kring trådlösa enheter i ditt land. Detta förhindrar att systemet inte svarar eller visar varningsmeddelanden. Om du byter ut enheter och får ett varningsmeddelande, bör du genast ta bort enheter för att återställa datorns funktioner och sedan kontakta kundtjänst via Hjälp- och supportcenter. SVWW Komponenter på undersidan 13

18 Komponent Beskrivning (8) Minnesmodulfack Rymmer minnesmodulplatsen. (9) Plats för hårddisk Rymmer hårddisken. 14 Kapitel 1 Komponenter SVWW

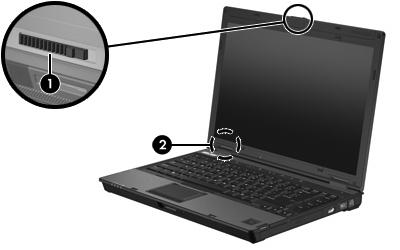

19 Bildskärmskomponenter Komponent Beskrivning (1) Frigöringsspärr för bildskärm Öppnar datorn. (2) Intern skärmströmbrytare Stänger av skärmen om den är stängd medan datorn sätts på. OBS! Brytaren är inte synlig från datorns utsida. SVWW Bildskärmskomponenter 15

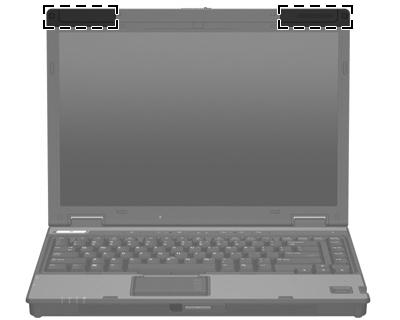

20 WLAN-antenner Två trådlösa antenner som skickar och tar emot signaler från trådlösa enheter via trådlösa lokala nätverk (WLAN-nätverk). Dessa antenner är inte synliga från datorns utsida. Föreskrifter för trådlösa enheter gällande ditt område finns i handboken Säkerhet, föreskrifter och miljö i Hjälp- och supportcenter. OBS! hinder. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från Datorskärmen måste vara öppen innan datorn kan anslutas till ett trådlöst nätverk. 16 Kapitel 1 Komponenter SVWW

21 WWAN-antenner Med antennen för trådlös anslutning, som finns innanför skärmhöljet, kan datorn anslutas till ett trådlöst utbrett nätverk (WWAN-nät). Därefter kan datorn anslutas till Internet, med den integrerade HP-modulen för trådlöst bredband och en tjänst från en godkänd mobilnätsoperatör. Mer information om HP-modulen för trådlöst bredband och om hur du registrerar dig för tjänsten finns i Komma igång med HP-modulen för trådlöst bredband som medföljde datorn. SVWW WWAN-antenner 17

22 Ytterligare maskinvarukomponenter Komponent Beskrivning (1) Strömsladd* Ansluter nätadaptern till ett eluttag. (2) HP Smart nätadapter Omvandlar växelström till likström. OBS! Datorn drivs på likström som kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla, rekommenderar vi att den endast drivs med en nätströmsadapter eller en likströmskälla som HP har levererat och godkänt för användning med datorn. (3) Modemkabel* Ansluter det inbyggda modemet till ett RJ-11-telefonjack eller till en landsspecifik modemadapter. (4) Batteri* Driver datorn när den inte är ansluten till extern ström. (5) Landsspecifik modemkabeladapter (bara vissa modeller) Anpassar modemkabel till telefonjack som inte är av RJ-11-typ. *Modemkablar, batterier och nätsladdar varierar i utseende efter land/region. 18 Kapitel 1 Komponenter SVWW

23 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med den. Serviceetikett Visar produktnamn och serienamn, produktnummer (P/N) och serienummer (S/N) för datorn. Ha den här informationen tillgänglig när du kontaktar kundtjänst. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Microsoft Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Föreskriftsetiketten sitter på datorns undersida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Etiketten för modemgodkännande sitter på datorns undersida. Certifieringsetikett(er) för trådlöst Ger information om extra trådlösa enheter tillgängliga på vissa modeller och godkännandemärkningar för några av länderna där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera trådlösa enheter, medföljer en eller flera certifieringsetiketter datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på datorns undersida. SVWW Etiketter 19

24 20 Kapitel 1 Komponenter SVWW

25 2 Specifikationer Driftsmiljö Informationen om operativsystemet i nedanstående tabell kan vara användbar om du kommer att använda eller transportera datorn till miljöer med extrema väderförhållanden. Faktor Metriskt USA Temperatur I drift (inte skrivning till optisk skiva) 0 C till 35 C 32 F till 95 F I drift (skrivning till optisk skiva) 5 C till 35 C 41 F till 95 F Ej i drift -20 C till 60 C -4 F till 140 F Relativ fuktighet (ej kondenserande) I drift 10% till 90% 10% till 90% Ej i drift 5% till 95% 5% till 95% Maximal altitud (utan lufttryck) I drift (14,7 till 10,1 psia*) -15 m till m ,00 cm till ,00 cm Ej i drift (14,7 till 4,4 psia*) -15 m till m ,00 cm till ,00 cm *PSIA (Pounds per square inch absolute) är en annan måttenhet för altitud. Märkvärde för strömförsörjning Ströminformationen i det här avsnittet kan vara till hjälp om du planerar att resa utomlands med datorn. Datorn drivs på likström som kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla, rekommenderar vi att den endast drivs med en nätströmsadapter eller en likströmskälla som HP har levererat och godkänt för användning med datorn. Datorn kan hantera likström inom följande specifikationer. SVWW Driftsmiljö 21

26 Strömförsörjning Driftsspänning Driftström Märkvärde 18,5 V 3,5 A - 65 W; 19,0 V 4,74 A - 90 W 3,5 A eller 4,9 A Denna produkt har utformats för IT-strömsystem i Norge med fas till fas-spänning som inte överstiger 240 V rms. 22 Kapitel 2 Specifikationer SVWW
