1 Datorn en översikt Användarhandbok

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Produktmeddelande I den här handboken beskrivs de funktioner som de flesta av datormodellerna har. Vissa funktioner kanske inte är tillgängliga på din dator. Informationen i detta dokument kan komma att bli inaktuell utan föregående meddelande. De enda garantier som gäller för HP-produkter och -tjänster beskrivs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Ingenting i detta dokument skall anses utgöra en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel i detta dokument. Första utgåvan: november 2008 Dokumentartikelnummer:

3 Säkerhetsinformation VARNING: För att minska risken för värmerelaterade skador eller överhettning av datorn bör du inte placera datorn direkt i knät eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte heller nätadaptern komma i kontakt med huden eller någon mjuk yta, t ex kuddar, mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsinformation

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 2 Styrplatta... 2 Tangenter... 3 Komponenter på framsidan... 4 Komponenter på baksidan... 6 Komponenter på höger sida... 7 Komponenter på vänster sida... 8 Komponenter på undersidan... 9 Bildskärmskomponenter Bildskärmslampor Quick Launch Buttons Trådlösa antenner (endast vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här visar du en lista med den maskinvara som är installerad i datorn: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i vänster ruta. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! Windows innehåller säkerhetsfunktionen Kontroll av användarkonto (UAC). Du kan bli ombedd att ge tillåtelse eller ange ett lösenord för uppgifter som att installera program, köra hjälpprogram eller ändra Windows-inställningar. Mer information finns i Windows Hjälp. 1

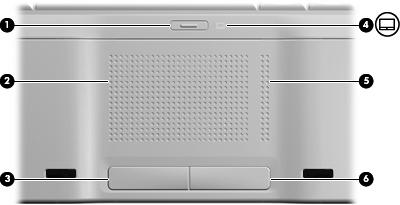

8 2 Komponenter Komponenter på ovansidan Styrplatta Komponent Beskrivning (1) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans lampa Blå: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (5) Styrplattans vertikala rullningsområde För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa eller ändra styrplattans inställningar väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. 2 Kapitel 2 Komponenter

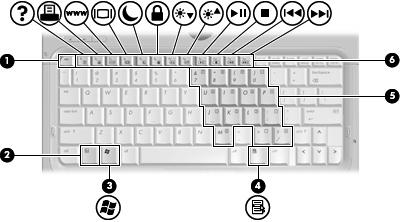

9 Tangenter Komponent Beskrivning (1) esc-tangent Visar systeminformation om datorn när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. Komponenter på ovansidan 3

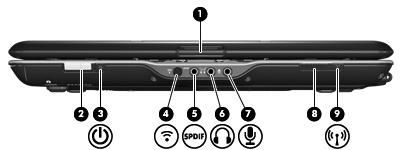

10 Komponenter på framsidan Komponent Beskrivning (1) Frigöringsspärr för bildskärm Öppnar datorn. (2) Strömbrytare* När datorn är avstängd startar du datorn genom att föra strömbrytaren åt höger. När datorn är på ställer du in den i sömnläge genom att föra strömbrytaren åt höger. När datorn är i sömnläge avslutar du det genom att snabbt föra strömbrytaren åt höger. När datorn är i viloläge avslutar du det genom att snabbt föra strömbrytaren åt höger. Om datorn har slutat svara och avstängningsprocedurerna i Windows inte fungerar, stänger du av datorn genom att föra strömbrytaren åt höger och hålla kvar den i minst 5 sekunder. (3) Strömlampa Tänd: Datorn är påslagen. Om du vill veta mer om ströminställningarna, väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (4) Extern IR-lins Tar emot en signal från HP-fjärrkontrollen. (5) Ljudutgång (hörlurar), S/PDIF-jack Förbättrar ljudprestanda, inklusive surroundljud och annan ljudutmatning av hög kvalitet. (6) Jack för ljudutgång (hörlurar) Producerar ljud när det är anslutet till stereohögtalare, hörlurar, öronsnäckor, headset (extra tillbehör) eller en TV-ljudingång. (7) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (8) Trådlös enhet Startar eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. 4 Kapitel 2 Komponenter

11 Komponent Beskrivning (9) Lampa för trådlöst Blå: En inbyggd trådlös enhet, t.ex. en enhet för trådlöst LAN (WLAN) och/eller en Bluetooth -enhet, är på. Gul: Alla trådlösa enheter är avstängda. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. Komponenter på framsidan 5

12 Komponenter på baksidan Komponent Beskrivning (1) Ventil Aktiverar luftflöde som kyler av interna komponenter. (2) RJ-11-jack (modem) Ansluter en modemkabel. (3) USB-portar (2) Ansluter extra USB-enheter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (4) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. 6 Kapitel 2 Komponenter

13 Komponenter på höger sida Komponent Beskrivning (1) Pennhållare Plats för pennan. (2) USB-port Ansluter en extra USB-enhet. (3) Hål för pennfästband Ansluter pennfästbandet. (4) RJ-45-jack (nätverk) Ansluter en nätverkskabel. (5) Expansionsport 3 Ansluter datorn till en extra dockningsenhet eller en extra expansionsprodukt. OBS! Datorn har bara en expansionsport. Begreppet expansionsport 3 beskriver typen av expansionsport. (6) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (7) Vent Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. Komponenter på höger sida 7

14 Komponenter på vänster sida Komponent Beskrivning (1) Strömuttag Ansluter en nätadapter. (2) ExpressCard-kortplats Stöder ExpressCard/34-moduler (extra tillbehör). (3) Digitalmedieplats Stöder följande digitala tillvalskort: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) Memory Card xd-picture Card (XD) xd-picture Card (XD) typ H xd-picture-kort (XD) typ M (4) Lampa för digitalmedieplats Tänd: Ett digitalt kort används av datorn. (5) Optisk enhet Läser optiska skivor, och på vissa modeller, lagrar på optiska skivor. (6) Lampa för optisk enhet Blinkande: Den optiska enheten används. 8 Kapitel 2 Komponenter

15 Komponenter på undersidan Komponent Beskrivning (1) Ventiler (6) Släpper in luft som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (2) Batteriets frigöringsspärrar (2) Frikopplar batteriet från batteriplatsen. (3) Plats för hårddisk Rymmer hårddisken. (4) Spärr för frigöring av optisk enhet Frigör den optiska enheten från enhetsplatsen. (5) Minnesmodulfack Rymmer minnesmodulplatserna. (6) WLAN-modulfack Rymmer en WLAN-modul (endast vissa modeller). (7) Batteriplats Rymmer batteriet. OBS! För att förhindra att systemet inte svarar ska du endast byta ut den trådlösa modulen mot en trådlös modul som är godkänd för användning i datorn av den myndighet som reglerar bestämmelserna kring trådlösa enheter i ditt land eller din region. Om du byter ut modulen och sedan får ett varningsmeddelande, ta då bort modulen och kontakta teknisk support via Hjälp och support. Komponenter på undersidan 9

16 Bildskärmskomponenter Komponent Beskrivning (1) Vridbart gångjärn Vrider bildskärmen och omvandlar datorn från traditionellt notebook-läge till skrivplatteläge eller tvärtom. I skrivplatteläget har bildskärmen vridits och vilar plant, så att du kan se innehållet på skärmen när du bär datorn. (2) Intern skärmomkopplare Stänger av skärmen och ställer in sömnläge om bildskärmen stängs medan strömmen är på. (3) Interna mikrofoner (2) Spelar in ljud. (4) Webbkamera (endast vissa modeller) Spelar in ljud och video och tar stillbilder. (5) Frikopplingsmekanism för bildskärm Öppnar datorn. (6) Fingeravtrycksläsare (bara vissa modeller) Tillåter inloggning i Windows med hjälp av fingeravtryck istället för lösenord. (7) Mottagande IR-lins Tar emot en signal från HP-fjärrkontrollen. 10 Kapitel 2 Komponenter

17 Bildskärmslampor Komponent Beskrivning (1) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa On: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla har nått låg batteriladdningsnivå. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Bildskärmskomponenter 11

18 Quick Launch Buttons Komponent Beskrivning (1) Knappen Mobilitetscenter Öppnar Mobilitetscenter. (2) Knappen MediaSmart Startar MediaSmart-programmet när datorn är på. (3) Knappen Rotera Roterar bilden på skärmen moturs i 4 olika riktningar: liggande primär, stående primär, liggande sekundär och stående sekundär. 12 Kapitel 2 Komponenter

19 Trådlösa antenner (endast vissa modeller) OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Dessa föreskrifter finns i Hjälp och support. Trådlösa antenner (endast vissa modeller) 13

20 Ytterligare maskinvarukomponenter Komponent Beskrivning (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. (4) Landsspecifik modemkabeladapter (endast vissa modeller) Anpassar modemkabeln till telefonjack som inte är av RJ-11-typ. (5) Modemkabel* (bara vissa modeller) Ansluter det inbyggda modemet till ett RJ-11-telefonjack eller till en landsspecifik modemadapter. *Modemkablar, batterier och nätsladdar varierar i utseende efter land/region. 14 Kapitel 2 Komponenter

21 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Visar viktig information: Produktnamn (1). Produktnamnet, som sitter på datorns framsida. Serienummer (s/n) (2). Alfanumerisk identifierare som är unik för varje produkt. Artikelnummer/produktnummer (p/n) (3). Specifik information om produktens maskinvarukomponenter. Artikelnumret hjälper serviceteknikern att avgöra vilka komponenter och delar som behövs. Modellbeskrivning (4). Det här är det viktigaste numret som du behöver för att hitta rätt dokument, drivrutiner och support för datorn. Garantitid (5). Talar om hur lång garanti (antal år) du har på den här datorn. Ha denna information till hands när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsoft äkthetsbevis Innehåller Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Föreskrifter Visar bestämmelser som är relevanta för datorn. Myndighetsetiketten sitter på batteriplatsen insida. Typgodkännande (modem) Visar bestämmelser om modemet och typgodkännanden som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av hårddiskens plats. Certifieringsetiketter för trådlöst nätverk (endast vissa modeller) Visar information om trådlösa enheter och typgodkännanden för några av de länder och regioner där enheterna har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet.om det finns en eller flera trådlösa enheter i din dator, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på insidan av WLAN-modulfacket. 15

22 Index A antenner 13 B batteri, identifiera 14 batteriets frigöringsspärr, identifiera 9 batterilampa, identifiera 11 batteriplats, identifiera 9 bildskärm, identifiera frikopplingsmekanism 10 bildskärmsport, extern 7 Bluetooth-etikett 15 D digitalmedieplats, identifiera 8 diskar, hård- 9 E enhetslampa, identifiera 11 esc-tangent, identifiera 3 etiketter bestämmelser 15 Bluetooth 15 certifiering för trådlöst 15 modemgodkännande 15 serviceetikett 15 WLAN 15 äkthetsbevis från Microsoft 15 expansionsport, identifiera 7 ExpressCard-plats, identifiera 8 F fack minnesmodul 9 WLAN-modul 9 fingeravtrycksläsare, identifiera 10 fn+-tangent, identifiera 3 frigöringsspärr för bildskärm, identifiera 4 frikopplingsmekanism bildskärmsfrikoppling 10 funktionstangenter, identifiera 3 föreskrifter certifieringsetiketter för trådlöst 15 föreskrifter, etikett 15 modem, typgodkännande 15 G gångjärn, vridbart 10 H hål för pennfästband, identifiera 7 hårddiskplats, identifiera 9 hörlurar (ljudutgång), S/PDIFjack 4 I infraröd lins, identifiera 10 intern mikrofon, identifiera 10 intern skärmströmbrytare, identifiera 10 IR-lins, identifiera 4 J jack ljudingång (mikrofon) 4 ljudutgång (hörlurar) 4 RJ-11 (modem) 6 RJ-45 (nätverk) 7 utgång (hörlurar) S/PDIF 4 jack för hörlurar (ljudutgång) 4 jack för ljudingång (mikrofon), identifiera 4 jack för ljudutgång (hörlurar), identifiera 4 K knappar MediaSmart 12 Mobilitetscenter 12 Rotera 12 styrplatta 2 styrplatta på/av 2 knappen Mobilitetscenter, identifiera 12 komponenter baksidan 6 bildskärm 10 extra maskinvara 14 framsidan 4 höger sida 7 ovansidan 2 undersidan 9 vänster sida 8 L lampa för digitalmedieplats, identifiera 8 lampa för trådlöst, identifiera 5 lampor batteri 11 digitalmedieplats 8 enhet 11 ström 4, 11 styrplatta 2 trådlöst 5 ljudutgång (hörlurar), S/PDIF-jack, identifiera 4 läsare, fingeravtryck 10 M MediaSmart, identifiera knapp 12 mikrofon, intern 10 mikrofonjack (ljudingång) 4 minnesmodulfack, identifiera 9 modem, typgodkännande Index

23 modemkabel, identifiera 14 modemkabeladapter, landsspecifik 14 N numeriska tangenter, identifiera 3 nätadapter, identifiera 14 nätsladd 14 nätsladd, identifiera 14 O operativsystem produktnyckel 15 äkthetsbevisetikett från Microsoft 15 optisk enhet, identifiera 8 P pennhållare, identifiera 7 platser batteri 9, 15 digitalt medium 8 ExpressCard 8 hårddisk 9 minnesmodul 9 säkerhetskabel 6 plats för säkerhetskabel, identifiera 6 portar expansion 7 extern bildskärm 7 USB 6, 7 port för extern bildskärm, identifiera 7 produktnamn och -nummer, dator 15 produktnyckel 15 programtangent, Windows 3 R resa med datorn certifieringsetiketter för trådlöst 15 modem, typgodkännande 15 RJ-11-jack (modem), identifiera 6 RJ-45-jack (nätverk), identifiera 7 Rotera, identifiera knapp 12 rullningsområde, styrplatta 2 S serienummer, dator 15 serviceetikett 15 skärmomkopplare, identifiera 10 spärrar batteriets frigörings- 9 bildskärmsspärr 4 för frigöring av optisk enhet 9 spärr för frigöring av optisk enhet, identifiera 9 strömbrytare 4 strömbrytare, identifiera 4 strömlampor, identifiera 4, 11 strömuttag, identifiera 8 styrplatta, identifiera 2 styrplattans knappar, identifiera 2 styrplattans lampa, identifiera 2 Styrplattans på/av-knapp 2 styrplattans rullningsområde, identifiera 2 T tangenter esc 3 fn 3 funktion 3 numeriskt tangentbord 3 Windows-logotyp 3 Windows-program 3 trådlösa antenner 13 trådlöst, certifieringsetikett 15 U USB-portar, identifiera 6, 7 uttag, ström 8 V ventil, identifiera 6, 7, 9 vridbart gångjärn, identifiera 10 W webbkamera, identifiera 10 Windows logotyptangent, identifiera 3 Windows programtangent, identifiera 3 WLAN-etikett 15 WLAN-modul 15 WLAN-modulfack, identifiera 9 Ä äkthetsbevisetikett 15 äkthetsbevisetikett från Microsoft 15 Index 17
