1 Datorn en översikt Användarhandbok

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Informationen häri kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Ingen information i detta dokument ska tolkas som utgörande ytterligare garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Första utgåvan: juni 2007 Dokumentartikelnummer:

3 Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. SVWW iii

4 iv Produktmeddelande SVWW

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 4 Pekdon... 4 Lampor... 6 Knappar, strömbrytare och fingeravtrycksläsare... 8 Tangenter Komponenter på framsidan Komponenter på baksidan Komponenter på höger sida Komponenter på vänster sida Komponenter på undersidan Trådlösa antenner Ytterligare maskinvarukomponenter Etiketter Index SVWW v

6 vi SVWW

7 1 Identifiera maskinvara Gör så här om du vill se en lista med installerad maskinvara på datorn: 1. Välj Start > Den här datorn. 2. I vänster ruta i fönstret Systemuppgifter klickar du på Visa systeminformation. 3. Välj fliken Maskinvara och välj sedan > Enhetshanteraren. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. SVWW 1

8 2 Kapitel 1 Identifiera maskinvara SVWW

9 2 Komponenter SVWW 3

10 Komponenter på ovansidan Pekdon OBS! Gå till den illustration som närmast motsvarar din dator. Komponent Beskrivning (1) styrplatta Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (2) Vänster knapp på styrplattan Fungerar som vänsterknappen på en extern mus. (3) Höger knapp på styrplattan Fungerar som högerknappen på en extern mus. (4) Styrplattans rullningsområde För rullning uppåt och nedåt. I den här tabellen beskrivs fabriksinställningarna. Om du vill visa eller ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Skrivare och annan maskinvara > Mus. Komponent Beskrivning (1) Styrpinne Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (2) Vänster pekdonsknapp Fungerar som vänsterknappen på en extern mus. 4 Kapitel 2 Komponenter SVWW

11 Komponent Beskrivning (3) Styrplatta Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (4) Vänster knapp på styrplattan Fungerar som vänsterknappen på en extern mus. (5) Mittenknapp på styrplattan Fungerar som mittenknappen på en extern mus. (6) Höger knapp på styrplattan Fungerar som högerknappen på en extern mus. (7) Styrplattans rullningsområde För rullning uppåt och nedåt. (8) Höger pekdonsknapp Fungerar som högerknappen på en extern mus. (9) Centrerad pekdonsknapp Fungerar som mittenknappen på en extern mus. I den här tabellen beskrivs fabriksinställningarna. Om du vill visa eller ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Skrivare och annan maskinvara > Mus. SVWW Komponenter på ovansidan 5

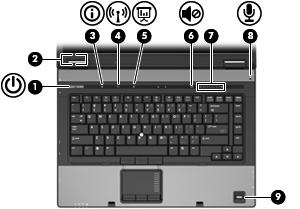

12 Lampor Komponent Beskrivning (1) Lampa för trådlöst (2) Tänd: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (WLAN), HP-modulen för trådlöst bredband och/eller en Bluetooth -enhet, är påslagen. Släckt: Alla trådlösa enheter är avstängda. (2) Strömlampor(2)* Tänd: Datorn är påslagen. Blinkande: Datorn är i vänteläge. Snabbt blinkande: En nätadapter med högre anslutningsspänning ska anslutas. Släckt: Datorn är avstängd eller i viloläge. (3) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (4) Enhetslampa Blinkande grön: Hårddisken eller den optiska enheten används. (5) Info Center-lampa Tänd: Info Center är på. Gulbrun: HP 3D DriveGuard har tillfälligt parkerat den interna hårddisken. (6) Presentationslampa Tänd: Presentationsfunktionen är på. 6 Kapitel 2 Komponenter SVWW

13 Komponent Beskrivning (7) Caps lock-lampa Tänd: Caps lock är aktiverat. (8) Num lock-lampa Tänd: Num lock eller det inbäddade numeriska tangentbordet är aktiverat. (9) Lampa för avstängt ljud Släckt: Datorljudet är påslaget. Tänd: Datorljudet är avstängt. (10) Lampa för nedsatt ljud Blinkande: Volymens rullningszon används för att sänka högtalarvolymen. (11) Lampa för höjt ljud Blinkande: Volymens rullningszon används för att höja högtalarvolymen. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. De två lamporna för trådlöst visar samma information. Lampan på knappen för trådlöst syns bara när datorn är öppen. Lampan för trådlöst på datorns framsida syns både när datorn är öppen och när den är stängd. SVWW Komponenter på ovansidan 7

14 Knappar, strömbrytare och fingeravtrycksläsare Komponent Beskrivning (1) Strömknapp Sätt på datorn genom att trycka på knappen. Stäng av datorn genom att trycka på knappen. När datorn är i vänteläge, avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Microsoft Windows stänger du av datorn genom att hålla ned strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. (2) Intern skärmströmbrytare Stänger av skärmen om bildskärmen stängs medan strömmen är på. (3) Infoknapp Startar Info Center som gör att du kan öppna olika programvarulösningar. (4) Knappen för trådlöst Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (5) presentationsknapp Startar presentationsfunktionen. (6) Ljudavstängningsknapp Stänger av och återställer högtalarljudet. (7) Volymens rullningszon Justerar högtalarvolymen. Dra fingret till vänster för att sänka och till höger för att höja volymen. Du kan också trycka på vänster sida av volymens rullningsområde för att sänka volymen eller trycka på höger sida av volymens rullningsområde för att höja volymen. 8 Kapitel 2 Komponenter SVWW

15 Komponent Beskrivning (8) Intern mikrofon Spelar in ljud. (9) HP Fingeravtryckssensor (fingeravtrycksläsare) Tillåter inloggning i Windows via fingeravtryck istället för lösenord. SVWW Komponenter på ovansidan 9

16 Tangenter OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. 10 Kapitel 2 Komponenter SVWW

17 Komponenter på framsidan Komponent Beskrivning (1) Lampa för trådlöst Tänd: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (WLAN), HP-modulen för trådlöst bredband och/eller en Bluetooth-enhet, är påslagen. Släckt: Alla trådlösa enheter är avstängda. (2) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i vänteläge. Snabbt blinkande: En nätadapter med högre anslutningsspänning ska anslutas. Släckt: Datorn är avstängd eller i viloläge. (3) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (4) Enhetslampa Blinkande grön: Hårddisken eller den optiska enheten används. (5) Högtalare Producerar ljud. (6) Frigöringsspärr för bildskärm Öppnar datorn. Gulbrun (endast vissa modeller): HP 3D DriveGuard har tillfälligt parkerat hårddisken. SVWW Komponenter på framsidan 11

18 Komponenter på baksidan Komponent Beskrivning (1) Strömuttag Ansluter en nätadapter. (2) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. 12 Kapitel 2 Komponenter SVWW

19 Komponenter på höger sida Komponent Beskrivning (1) Jack för ljudutgång (hörlurar) Producerar ljud när det är anslutet till extra stereohögtalare, hörlurar, öronsnäckor, headset eller en TV-ljudingång. (2) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (3) USB-portar (2) (endast vissa modeller) Ansluter extra USB-enheter. (4) Optisk enhet Läser optiska skivor och, på vissa modeller, skriver till optiska skivor. (5) RJ-11-jack (modem) Ansluter en modemkabel. SVWW Komponenter på höger sida 13

20 Komponenter på vänster sida Komponent Beskrivning (1) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. (2) RJ 45-jack (nätverk) Ansluter en nätverkskabel. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. OBS! RJ 45(nätverks)-jacket ger Gigabit Ethernet-funktioner. (3) 1394-port (bara vissa modeller) Ansluter en IEEE eller 1394a-enhet, t.ex. en videokamera. (4) Ventil Aktiverar luftflöde som kyler av interna komponenter. VIKTIGT: Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (5) HDMI-port Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. (6) USB-portar (2) Ansluter extra USB-enheter. (7) Mediekortläsare Stöder följande format för extra digitalkort: MultiMedia Card (MMC) och Secure Digital (SD)-minneskort (8) PC Card-kortplats Stöder extra Typ I eller Typ II 32 bitars (CardBus) eller 16 bitars PC Card-kort. 14 Kapitel 2 Komponenter SVWW

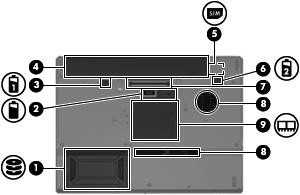

21 Komponenter på undersidan Komponent Beskrivning (1) Plats för hårddisk Rymmer hårddisken. (2) Uttag för extra batteri Ansluter ett extra batteri. (3) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (4) batteriplats Rymmer batteriet. (5) SIM-fack (endast vissa modeller) Innehåller en SIM-modul (subscriber identity module). SIM-facket finns på insidan av batteriplatsen. (6) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (7) Dockningsuttag Ansluter en extra dockningsenhet. (8) Ventiler (2) Släpper in luft som kyler av interna komponenter. (9) Minnesmodulfack Rymmer minnesmodulplatsen VIKTIGT: Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. SVWW Komponenter på undersidan 15

22 Trådlösa antenner Komponent Beskrivning (1) WWAN-antenner (2) (endast vissa modeller)* Skickar och tar emot trådlösa signaler över utbredda trådlösa nätverk (WWAN). (2) WLAN-antenn (3) (endast vissa modeller)* Skickar och tar emot trådlösa signaler över lokala trådlösa nätverk (WLAN). *Antennerna är inte synliga från datorns utsida. Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i avsnittet i Säkerhet, föreskrifter och miljö som gäller för ditt land eller region. Dessa föreskrifter finns i Hjälp och support. 16 Kapitel 2 Komponenter SVWW

23 Ytterligare maskinvarukomponenter Komponent Beskrivning (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. (4) Modemkabel (endast vissa modeller)* Ansluter det inbyggda modemet till ett RJ-11-telefonjack eller till en landsspecifik modemadapter. *Nätsladdar, batterier och modemkablar varierar i utseende efter region och land. SVWW Ytterligare maskinvarukomponenter 17

24 18 Kapitel 2 Komponenter SVWW

25 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Anger produktvarumärke och serie, serienummer (s/n) och produktnummer (p/n) för datorn. Ha denna information till hands när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter på affärskortets undersida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandetiketten sitter på affärskortets undersida. Certifieringsetikett(er) för trådlöst (bara vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några av länderna där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (WLAN), en HPmodul för trådlöst bredband eller en extra Bluetooth -enhet.om din datormodell inkluderar en eller flera trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetikett(er) för trådlöst sitter på affärskortets undersida. SIM-etikett (subscriber identity module) (endast vissa modeller) Anger SIM-modulens ICCID (Integrated Circuit Card Identifier). Etiketten finns på insidan av batteriplatsen. Serienummeretikett för HP-modulen för trådlöst bredband (endast vissa modeller) Anger serienumret för HP-modulen. Etiketten finns på insidan av batteriplatsen. SVWW 19

26 20 Kapitel 3 Etiketter SVWW

27 Index Symboler/nummer 1394-port, identifiera 14 A anslutning till extrabatteri, identifiera 15 B batteri, identifiera 17 batteriets frigöringsspärr, identifiera 15 batterilampa, identifiera 6, 11 batteriplats 15 Batteriplats 19 bildskärmsport, extern 12 Bluetooth-etikett 19 C caps lock-lampa, identifiera 7 certifieringsetikett för trådlöst 19 D dockningsuttag, identifiera 15 E enhetslampa, identifiera 6, 11 esc-tangent, identifiera 10 etiketter Bluetooth 19 certifiering för trådlöst 19 serviceetikett 19 WLAN 19 Etiketter bestämmelser 19 modemgodkännande 19 äkthetsbevis från Microsoft 19 F fack, minnesmodul 15 Fingeravtryckssensor, identifiera 9 fn+-tangent, identifiera 10 frigöringsspärr, batteriets 15 frigöringsspärr för bildskärm, identifiera 11 funktionstangenter, identifiera 10 föreskrifter certifieringsetiketter för trådlöst 19 modemgodkännandeetiket t 19 myndighetsetikett 19 H HP fingeravtryckssensor, identifiera 9 hårddiskplats, identifiera 15 högtalare, identifiera 11 I IEEE 1394-port, identifiera 14 infoknapp, identifiera 8 intern mikrofon, identifiera 9 intern skärmströmbrytare, identifiera 8 J jack ljudingång (mikrofon) 13 ljudutgång (hörlurar) 13 RJ-11 (modem) 13 RJ-45 (nätverk) 14 jack för hörlurar (ljudutgång) 13 jack för ljudingång (mikrofon), identifiera 13 jack för ljudutgång (hörlurar), identifiera 13 K knappar avstängt ljud 8 info 8 Presentation 8 ström 8 styrpinne 4 styrplatta 4, 5 trådlöst 8 knapp för trådlöst, identifiera 8 komponenter baksidan 12 extra maskinvara 17 framsidan 11 höger sida 13 ovansidan 4 Trådlösa antenner 16 undersidan 15 vänster sida 14 L lampa för avstängt ljud, identifiera 7 lampa för höjt ljud, identifiera 7 lampa för nedsatt ljud, identifiera 7 lampa för trådlöst, identifiera 6, 11 lampor avstängt ljud 7 batteri 6, 11 caps lock 7 enhet 6, 11 Info Center 6 Num Lock 7 ström 6, 11 stäng av 7 trådlöst 6, 11 volymhöjning 7 volymsänkning 7 SVWW Index 21

28 ljudavstängningsknapp, identifiera 8 M mikrofonjack (ljudingång) 13 minnesmodulfack, identifiera 15 modemgodkännandeetikett 19 modemkabel, identifiera 17 N numeriska tangenter, identifiera 10 num lock-lampa, identifiera 7 nätadapter, identifiera 17 nätsladd 17 nätsladd, identifiera 17 O operativsystem produktnyckel 19 äkthetsbevisetikett från Microsoft 19 optisk enhet, identifiera 13 P PC Card-kortplats, identifiera 14 pekdon, identifiera 4 pekdonsknappar, identifiera 4 platser batteri 15, 19 hårddisk 15 Mediekortläsare 14 minnesmodul 15 plats för säkerhetskabel, identifiera 14 säkerhetskabel 14 portar extern bildskärm 12 HDMI 14 USB 13, 14 port för extern bildskärm, identifiera 12 presentationsknapp, identifiera 8 produktnamn och nummer, dator 19 produktnyckel 19 programtangent, Windows 10 R resa med datorn certifieringsetiketter för trådlöst 19 modemgodkännandeetiket t 19 RJ-11-jack (modem), identifiera 13 RJ-45-jack (nätverk), identifiera 14 rullningszon, styrplatta 4 rullningszoner, styrplatta 5 S serienummer, dator 19 serviceetikett 19 SIM-fack, identifiera 15 skärmströmbrytare, identifiera 8 spärr, batteriets frigörings- 15 strömknapp, identifiera 8 strömlampa, identifiera 6 strömlampor, identifiera 11 strömuttag, identifiera 12 styrplatta rullningszoner 5 styrplatta, identifiera 5 Styrplatta, identifiera 4 styrplattans knappar, identifiera 4 Styrplattans knappar, identifiera 5 styrplattans rullningszon, identifiera 4 T tangenter esc 10 fn 10 funktion 10 numeriskt tangentbord 10 Windows-logotyp 10 Windows-program 10 U USB-portar, identifiera 13, 14 V ventil 14 ventil, identifiera 15 volymavstängningsknapp, identifiera 8 volymens rullningszon, identifiera 8 W Windows logotyptangent, identifiera 10 Windows programtangent, identifiera 10 WLAN-antenn, identifiera 16 WLAN-enhet 19 WLAN-etikett 19 WWAN-antenn, identifiera 16 Ä äkthetsbevisetikett 19 äkthetsbevisetikett från Microsoft Index SVWW
