1 Datorn en översikt Användarhandbok

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Informationen häri kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Ingen information i detta dokument ska tolkas som utgörande ytterligare garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Första utgåvan: November 2007 Dokumentartikelnummer:

3 Säkerhetsinformation VARNING: För att minska risken för värmerelaterade skador eller överhettning av datorn bör du inte placera datorn direkt i knät eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte heller nätadaptern komma i kontakt med huden eller någon mjuk yta, t ex kuddar, mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsinformation

5 Innehåll 1 Identifiera maskinvara 2 er Produktmeddelande... 2 er på ovansidan... 2 Styrplatta... 2 Lampor... 3 Knappar och högtalare... 4 Tangenter... 5 er på framsidan... 6 er på baksidan... 7 er på höger sida... 8 er på vänster sida... 9 er på undersidan Bildskärmskomponenter Trådlösa antenner (endast vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här ser du en lista med installerad maskinvara på datorn: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i vänster ruta. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! I Windows finns funktionen Användarkontokontroll för att förbättra datorns säkerhet. Du kan bli ombedd att ange behörighet eller lösenord för uppgifter som att installera programvara, köra verktyg eller ändra Windows-inställningar. Mer information finns i Windows Hjälp. 1

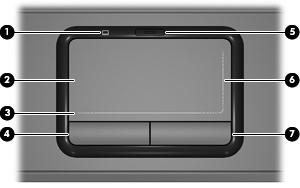

8 2 er Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. er på ovansidan Styrplatta (1) Styrplattans lampa Blå: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Styrplattans horisontella rullningszon* Bläddrar åt vänster eller höger. (4) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (5) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (6) Styrplattans vertikala rullningszon* För rullning uppåt och nedåt. 2 Kapitel 2 er

9 (7) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Hårdvara och ljud > Mus. Lampor (1) Strömlampa* Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Caps lock-lampa Tänd: Caps lock är aktiverat. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. er på ovansidan 3

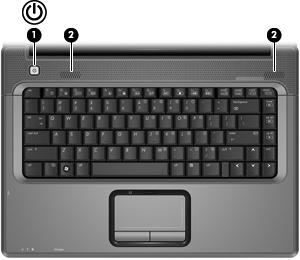

10 Knappar och högtalare (1) Strömknapp* Starta datorn genom att trycka på den här knappen. (2) Högtalare (2) Producerar ljud. Om datorn är igång, aktiveras sömnläget när du trycker på knappen. När datorn är i sömnläge, avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge, avslutar du detta genom en snabb tryckning på knappen. Om datorn har slutat svara och avstängningsprocedurerna i Windows inte fungerar, stänger du av datorn genom att trycka på strömknappen och hålla kvar den i minst 5 sekunder. Om du vill veta mer om ströminställningarna, välj Start > Kontrollpanelen > System och underhåll > Energialternativ. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. 4 Kapitel 2 er

11 Tangenter (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (5) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. er på ovansidan 5

12 er på framsidan (1) Strömlampa* Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når en låg eller kritiskt låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. (4) Trådlös enhet Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (5) Lampa för trådlöst Blå: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet, är påslagen. Gulbrun: En integrerad trådlös enhet är avstängd. (6) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (7) Jack för ljudutgång (hörlurar) Producerar ljud när det är anslutet till extra stereohögtalare, hörlurar, öronsnäckor, headset eller en TV-ljudingång. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. 6 Kapitel 2 er

13 er på baksidan Ventiler (2) Släpper in luft som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. er på baksidan 7

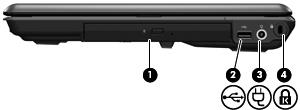

14 er på höger sida (1) Optisk enhet Läser optiska skivor, och på vissa modeller, skriver till optiska skivor. (2) USB-port Ansluter en extra USB-enhet. (3) Strömuttag Ansluter en nätadapter. (4) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. 8 Kapitel 2 er

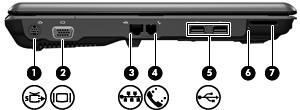

15 er på vänster sida (1) Utgångsjack för S-video Används för anslutning av en S-videoenhet, t ex en TV, videobandspelare, videokamera, OH-projektor eller ett video capture-kort. (2) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (3) RJ 45-jack (nätverk) Ansluter en nätverkskabel. (4) RJ-11-jack (modem) Ansluter en modemkabel. (5) USB-portar (2) Ansluter extra USB-enheter. (6) Lampa för digitalmedieplats (endast vissa modeller) Tänd: Ett digitalt kort används av datorn. (7) Plats för digitala media (endast vissa modeller) Stöder följande format för extra digitalkort: Secure Digital (SD) Memory Card, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD). er på vänster sida 9

16 er på undersidan (1) Batteriplats Rymmer batteriet. (2) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (3) Ventiler (5) Släpper in luft som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (4) Minnesmodulfack Rymmer minnesmodulplatserna. (5) Plats för hårddisk Rymmer hårddisken. 10 Kapitel 2 er

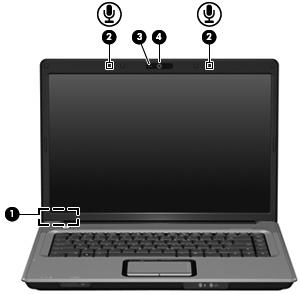

17 Bildskärmskomponenter (1) Intern skärmströmbrytare Stänger av skärmen om den stängs medan datorn är påslagen. (2) Interna mikrofoner (2) Spelar in ljud. OBS! Om det finns en mikrofonikon bredvid varje mikrofonöppning, har datorn interna mikrofoner. (3) Lampa för inbyggd webbkamera (endast vissa modeller) Tänd: Webbkameran används. (4) Inbyggd webbkamera (endast vissa modeller) Spelar in video och tar stillbilder. Bildskärmskomponenter 11

18 Trådlösa antenner (endast vissa modeller) På vissa datormodeller finns det minst två trådlösa antenner som skickar och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Dessa föreskrifter finns i Hjälp och support. 12 Kapitel 2 er

19 Ytterligare maskinvarukomponenter (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende efter land/region. Ytterligare maskinvarukomponenter 13

20 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Visar produktnamn och serienamn, produktnummer (P/N) och serienummer (S/N) för datorn. Ha den här informationen tillgänglig när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter inuti batterifacket. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av minnesmodulfacket. Certifieringsetikett(er) för trådlöst (bara vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några av länderna där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (WLAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på insidan av minnesmodulfacket. 14 Kapitel 3 Etiketter

21 Index A antenner 12 B batteri, identifiera 13 batteriets frigöringsspärr, identifiera 10 batterilampa, identifiera 6 batteriplats 14 batteriplats, identifiera 10 bildskärmsport, extern 9 Bluetooth-etikett 14 C caps lock-lampa, identifiera 3 certifieringsetikett för trådlöst 14 D digitalmedieplats, identifiera 9 E enhetslampa, identifiera 6 esc-tangent, identifiera 5 etiketter bestämmelser 14 Bluetooth 14 certifiering för trådlöst 14 modemgodkännande 14 serviceetikett 14 WLAN 14 äkthetsbevis från Microsoft 14 F fack minnesmodul 10 fn+-tangent, identifiera 5 funktionstangenter, identifiera 5 föreskrifter certifieringsetiketter för trådlöst 14 modemgodkännandetikett 14 myndighetsetikett 14 H hårddiskplats, identifiera 10 högtalare, identifiera 4 I interna mikrofoner, identifiera 11 intern skärmströmbrytare, identifiera 11 J jack ljudingång (mikrofon) 6 ljudutgång (hörlurar) 6 RJ-11 (modem) 9 RJ-45 (nätverk) 9 S-videoutgång 9 jack för hörlurar (ljudutgång) 6 jack för ljudingång (mikrofon), identifiera 6 jack för ljudutgång (hörlurar), identifiera 6 jack för S-video-utgång, identifiera 9 K kamera, identifiera 11 knappar ström 4 styrplatta 2 styrplatta på/av 2 komponenter baksidan 7 bildskärm 11 extra maskinvara 13 framsidan 6 höger sida 8 ovansidan 2 undersidan 10 vänster sida 9 L lampa för digitalmedieplats, identifiera 9 lampa för trådlöst, identifiera 6 lampor batteri 6 caps lock 3 digitalmedieplats 9 enhet 6 ström 3, 6 styrplatta 2 trådlöst 6 webbkamera 11 M mikrofonjack (ljudingång) 6 minnesmodulfack, identifiera 10 modemgodkännandetikett 14 N numeriska tangenter, identifiera 5 nätadapter, identifiera 13 nätsladd 13 nätsladd, identifiera 13 O omkopplare för trådlös funktion, identifiera 6 operativsystem produktnyckel 14 äkthetsbevisetikett från Microsoft 14 optisk enhet, identifiera 8 P platser batteri 10, 14 Index 15

22 digitalt medium 9 hårddisk 10 minnesmodul 10 säkerhetskabel 8 plats för säkerhetskabel, identifiera 8 portar extern bildskärm 9 USB 8, 9 port för extern bildskärm, identifiera 9 produktnamn och -nummer, dator 14 produktnyckel 14 programtangent, Windows 5 R resa med datorn certifieringsetiketter för trådlöst 14 modemgodkännandetikett 14 RJ-11-jack (modem), identifiera 9 RJ-45-jack (nätverk), identifiera 9 rullningszoner, styrplatta 2 U USB-portar 9 USB-portar, identifiera 8 uttag, ström 8 V ventil, identifiera 7, 10 W webbkamera, identifiera 11 webbkameralampa, identifiera 11 Windows logotyptangent, identifiera 5 Windows programtangent, identifiera 5 WLAN-enhet 14 WLAN-etikett 14 Ä äkthetsbevisetikett 14 äkthetsbevisetikett från Microsoft 14 S serienummer, dator 14 serviceetikett 14 skärmströmbrytare, identifiera 11 spärr, batteriets frigörings- 10 strömknapp, identifiera 4 strömlampor, identifiera 3, 6 strömuttag, identifiera 8 styrplatta identifiera 2 knappar 2 rullningszoner 2 styrplattans lampa, identifiera 2 styrplattans på/av-knapp 2 T tangenter esc 5 fn 5 funktion 5 numeriskt tangentbord 5 Windows-logotyp 5 Windows-program 5 trådlösa antenner Index
