Notebook-datorn en översikt Användarhandbok

Transkript

1 Notebook-datorn en översikt Användarhandbok

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation i USA och andra länder. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett-Packard Company under licens. SD-logotypen är ett varumärke som tillhör ägaren. Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. Informationen i detta dokument kan komma att bli inaktuell utan föregående meddelande. De enda garantier som gäller för HP-produkter och -tjänster beskrivs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Ingenting i detta dokument skall anses utgöra en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel i detta dokument. Första utgåvan: Mars 2009 Dokumentartikelnummer:

3 Säkerhetsmeddelande VARNING: Minska risken för värmerelaterade skador eller överhettning genom att inte ha datorn direkt i knäet eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte nätadaptern ha direktkontakt med huden eller mjuka ytor, till exempel kuddar, tjocka mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsmeddelande

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 2 Styrplatta... 2 Lampor... 3 Knappar... 5 Tangenter... 6 Komponenter på framsidan... 7 Komponenter på baksidan... 8 Komponenter på höger sida... 9 Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter Trådlösa antenner Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här visar du en lista över datorns installerade maskinvara: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i den vänstra rutan. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! I Windows finns säkerhetsfunktionen Kontroll av användarkonto (UAC) som hjälper dig att skydda datorn och datorns inställningar. Du kan bli ombedd att ange behörighet eller lösenord för uppgifter som att installera programvara, köra verktyg eller ändra Windows-inställningar. Mer information finns i Hjälp och support. 1

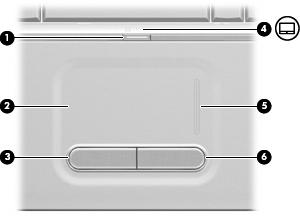

8 2 Komponenter Komponenter på ovansidan Styrplatta Komponent Beskrivning (1) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans lampa Vit: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (5) styrplattans rullningsområde För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. 2 Kapitel 2 Komponenter

9 Lampor OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) Caps lock-lampa Tänd: Caps lock är aktiverat. (2) Strömlampor (2)* Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (3) Lampa för trådlöst Blå: En inbyggd trådlös enhet, till exempel en enhet för trådlöst lokalt nätverk (WLAN) och/eller en Bluetooth -enhet, är på. Gulbrun: Alla trådlösa enheter är avstängda. (4) Num lock-lampa Tänd: Num lock eller det integrerade numeriska tangentbordet är aktiverat. Komponenter på ovansidan 3

10 Komponent Beskrivning (5) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (6) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. 4 Kapitel 2 Komponenter

11 Knappar OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) Högtalare (2) Producerar ljud. (2) Strömknapp* När datorn är avstängd sätter du på datorn genom att trycka på knappen. När datorn är påslagen aktiverar du sömnläget genom en snabb tryckning på knappen. När datorn är i sömnläge avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Windows, stänger du av datorn genom att hålla ner strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. (3) Knappen för trådlöst Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp och support. Komponenter på ovansidan 5

12 Tangenter OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) esc-tangent Visar systeminformation när den trycks ned i kombination med fntangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. (5) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (6) Inbyggt numeriskt tangentbord och snabbtangenter för volym Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. Ändrar volymen när asterisken (*) eller tecknet för minus (-) eller plus (+) trycks in i kombination med knappen fn. 6 Kapitel 2 Komponenter

13 Komponenter på framsidan Komponent Beskrivning (1) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (2) Jack för ljudutgång (hörlurar) Producerar ljud när det är anslutet till extra stereohögtalare, hörlurar, öronsnäckor, headset eller en TV-ljudingång. Komponenter på framsidan 7

14 Komponenter på baksidan Komponent Ventil Beskrivning Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. 8 Kapitel 2 Komponenter

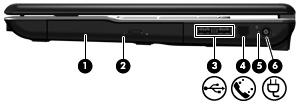

15 Komponenter på höger sida OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) Optisk enhet Läser optiska skivor och skriver även till optiska skivor (på vissa modeller). (2) Lampa för optisk enhet Blinkande: Den optiska enheten används. (3) USB-portar (2) Ansluter extra USB-enheter. (4) RJ-11-jack (modem) (endast vissa modeller) Ansluter en modemkabel. (5) Nätadapterlampa Tänd: Datorn är ansluten till elnätet. Släckt: Datorn är inte ansluten till elnätet. (6) Strömuttag Ansluter en nätadapter. Komponenter på höger sida 9

16 Komponenter på vänster sida OBS! Din dator kan se annorlunda ut än den som visas på bilden i det här avsnittet. Komponent Beskrivning (1) Plats för säkerhetskabel Kopplar en säkerhetskabel (tillbehör) till datorn. OBS! Säkerhetskabeln är avsedd att användas i avvärjande syfte men den kan inte alltid förhindra att datorn blir skadad eller stulen. (2) Ventil Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (4) RJ-45-jack (nätverk) Ansluter en nätverkskabel. (5) HDMI-port (bara vissa modeller) Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. OBS! Beroende på vilken datormodell du använder kan datorn vara utrustad med en HDMI-port eller en USB-port på den här platsen. (6) esata/usb-port Ansluter en esata-komponent med höga prestanda, t.ex. en extern esata-hårddisk, eller ansluter en extra USB-enhet. (7) Plats för digitala media (endast vissa modeller) Stöder följande format för digitalkort: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital-minneskort (SD) xd-picture-kort (XD) (8) Lampa för digitalmedieplats Tänd: Digitalmedieplatsen används. 10 Kapitel 2 Komponenter

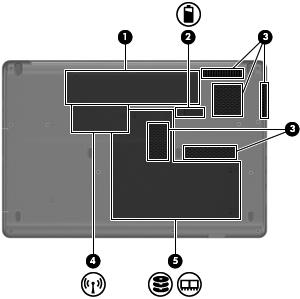

17 Komponenter på undersidan Komponent Beskrivning (1) Batteriplats Rymmer batteriet. (2) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (3) Ventiler (5) Släpper in luft som kyler av interna komponenter. (4) Trådlös modul, fack för Rymmer en trådlös LAN-modul. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. OBS! För att förhindra att systemet inte svarar ska du endast byta ut den trådlösa modulen mot en trådlös modul som är godkänd för användning i datorn av den myndighet som reglerar bestämmelserna kring trådlösa enheter i ditt land eller din region. Om du byter ut modulen och sedan får ett varningsmeddelande, ta då bort modulen och kontakta teknisk support via Hjälp och support. (5) Hårddiskfack Rymmer hårddisken och platserna för minnesmoduler. Komponenter på undersidan 11

18 Bildskärmskomponenter Komponent Beskrivning (1) Intern skärmströmbrytare Stänger av skärmen och aktiverar sömnläge om bildskärmen stängs medan strömmen är på. (2) Webbkameralampa (endast vissa modeller) Tänd: Webbkameran används. (3) Webbkamera (endast vissa modeller) Spelar in ljud och video och tar stillbilder. (4) Interna mikrofoner Spelar in ljud. 12 Kapitel 2 Komponenter

19 Trådlösa antenner Datormodellen har minst två trådlösa antenner som skickar och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Dessa föreskrifter finns i Hjälp och support. Trådlösa antenner 13

20 Ytterligare maskinvarukomponenter Komponent Beskrivning (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende beroende på land/region. 14 Kapitel 2 Komponenter

21 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Innehåller viktig information om följande: Produktnamn (1). Detta är produktnamnet som finns angivet på framsidan av din bärbara dator. Serienummer (2). Detta är ett alfanumeriskt ID som är unikt för varje produkt. Artikelnummer/Produktnummer (p/n) (3). Detta nummer ger specifik information om produktens maskinvarukomponenter. Artikelnumret hjälper serviceteknikern att avgöra vilka komponenter och delar som behövs. Modellbeskrivning (4). Detta är den alfanumeriska identifierare du använder för att hitta dokumentation, drivrutiner och support för din dator. Garantiperiod (5). Denna siffra anger hur lång garantitiden är för datorn (mätt i år). Ha denna information till hands om du behöver kontakta teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows produktnyckeln. Du kan behöva produktnyckeln om du ska uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter inuti batterifacket. Certifieringsetiketter för trådlös kommunikation (bara vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några av de länder och regioner där enheterna har godkänts för användning. En extra enhet kan vara en enhet för trådlöst lokalt nätverk (WLAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på insidan av WLAN-facket. 15

22 Index A antenner 13 B batteri, identifiera 14 batteriets frigöringsspärr, identifiera 11 batterifack 15 batterilampa, identifiera 4 batteriplats, identifiera 11 bildskärmsport, extern 10 Bluetooth-etikett 15 C caps lock-lampa, identifiera 3 certifieringsetikett för trådlöst 15 D digitalmedieplats, identifiera 10 E enhetslampa, identifiera 4 esata/usb-port, identifiera 10 esc-tangent, identifiera 6 etiketter bestämmelser 15 Bluetooth 15 certifiering för trådlöst 15 Microsoft-äkthetsbevis 15 serviceetikett 15 WLAN 15 F fack batteri 11, 15 hårddisk 11 minnesmodul 11 trådlös modul 11 fack för trådlös modul, identifiera 11 fn+-tangent, identifiera 6 funktionstangenter, identifiera 6 föreskrifter certifieringsetiketter för trådlöst 15 myndighetsetikett 15 H HDMI-port, identifiera 10 hårddiskfack, identifiera 11 högtalare, identifiera 5 I interna mikrofoner, identifiera 12 J jack ljudingång (mikrofon) 7 ljudutgång (hörlurar) 7 RJ-11 (modem) 9 RJ-45 (nätverk) 10 jack för hörlurar (ljudutgång) 7 jack för ljudingång (mikrofon), identifiera 7 jack för ljudutgång (hörlurar), identifiera 7 K knappar ström 5 styrplatta 2 styrplatta på/av 2 trådlöst 5 knapp för trådlös funktion, identifiera 5 komponenter baksidan 8 bildskärm 12 extra maskinvara 14 framsidan 7 höger sida 9 ovansidan 2 undersidan 11 vänster sida 10 L lampa för inbyggd webbkamera, identifiera 12 lampa för optisk enhet, identifiera 9 lampa för trådlöst, identifiera 3 lampor batteri 4 caps lock 3 enhet 4 num lock 3 optisk enhet 9 ström 3, 9 styrplatta 2 trådlöst 3 webbkamera 12 M mikrofonjack (ljudingång) 7 minnesmodulfack, identifiera 11 N num lock-lampa, identifiera 3 nätadapter, identifiera 14 nätadapterlampa, identifiera 9 nätsladd, identifiera 14 O operativsystem produktnyckel 15 äkthetsbevisetikett från Microsoft 15 optisk enhet, identifiera 9 16 Index

23 P platser digitalt medium 10 minnesmodul 11 säkerhetskabel 10 plats för säkerhetskabel, identifiera 10 portar esata/usb 10 extern bildskärm 10 HDMI 10 USB 9 port för extern bildskärm, identifiera 10 produktnamn och produktnummer, dator 15 produktnyckel 15 programtangent, Windows 6 R resa med datorn certifieringsetiketter för trådlöst 15 RJ-11-jack (modem), identifiera 9 RJ-45-jack (nätverk), identifiera 10 rullningszoner, styrplatta 2 Windows-program 6 volym 6 tangenter på det numeriska tangentbordet, identifiera 6 trådlösa antenner 13 U USB-portar, identifiera 9 uttag, ström 9 V ventil, identifiera 8, 10, 11 volymtangenter 6 W webbkamera, identifiera 12 Windows logotyptangent, identifiera 6 Windows programtangent, identifiera 6 WLAN-enhet 15 WLAN-etikett 15 Ä äkthetsbevisetikett 15 äkthetsbevisetikett från Microsoft 15 S serienummer, dator 15 serviceetikett 15 spärr, batteriets frigörnings- 11 strömkabel 14 strömknapp, identifiera 5 strömlampor, identifiera 3 strömuttag, identifiera 9 styrplatta identifiera 2 knappar 2 rullningszoner 2 styrplattans lampa, identifiera 2 Styrplattans på/av-knapp 2 T tangenter esc 6 fn 6 funktion 6 numeriskt tangentbord 6 Windows-logotyp 6 Index 17
