1 Datorn en översikt Användarhandbok

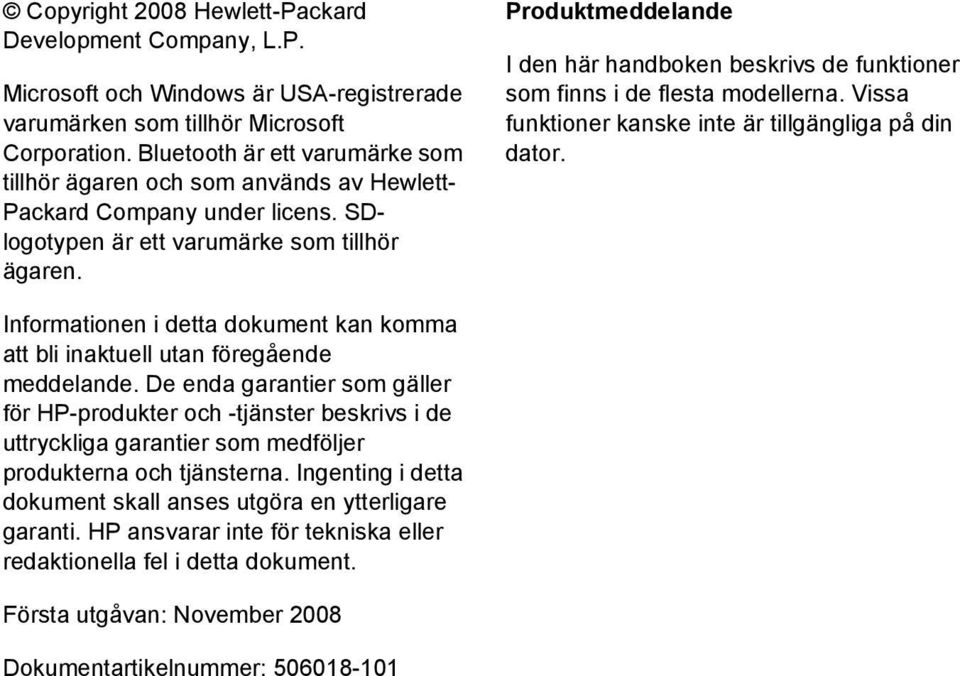

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. Informationen i detta dokument kan komma att bli inaktuell utan föregående meddelande. De enda garantier som gäller för HP-produkter och -tjänster beskrivs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Ingenting i detta dokument skall anses utgöra en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel i detta dokument. Första utgåvan: November 2008 Dokumentartikelnummer:

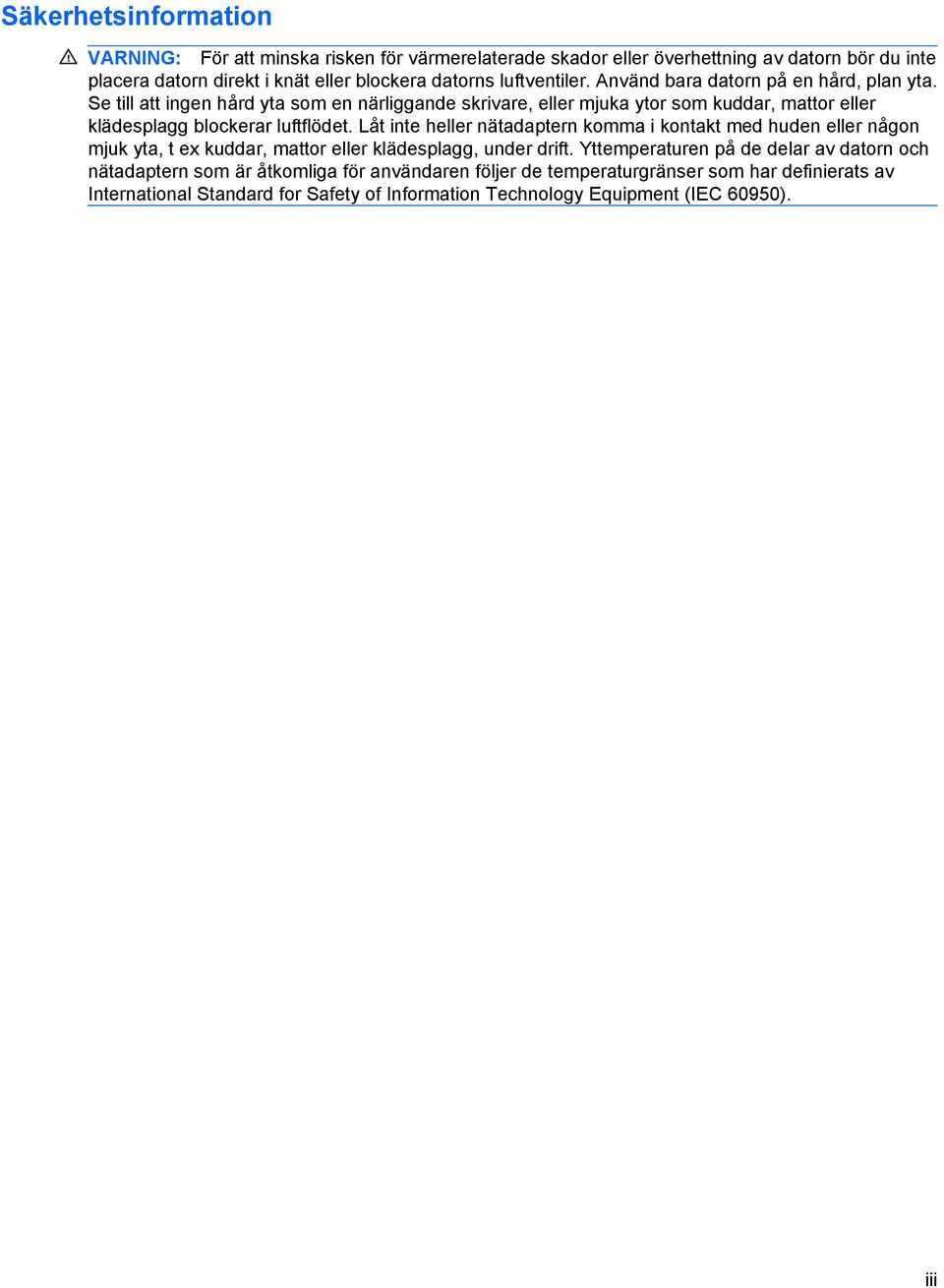

3 Säkerhetsinformation VARNING: För att minska risken för värmerelaterade skador eller överhettning av datorn bör du inte placera datorn direkt i knät eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte heller nätadaptern komma i kontakt med huden eller någon mjuk yta, t ex kuddar, mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsinformation

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 2 Styrplatta... 2 Lampor... 3 Knappar, högtalare och fingeravtrycksläsare... 4 Tangenter... 6 Komponenter på framsidan... 7 Komponenter på baksidan... 8 Komponenter på höger sida... 9 Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter Rengöra bildskärmen Trådlösa antenner (endast vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här visar du en lista över datorns installerade maskinvara: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i vänster ruta. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! Windows innehåller säkerhetsfunktionen Kontroll av användarkonto (UAC). Du kan bli ombedd att ange behörighet eller lösenord för uppgifter som att installera programvara, köra verktyg eller ändra Windows-inställningar. Mer information finns i Hjälp och support. 1

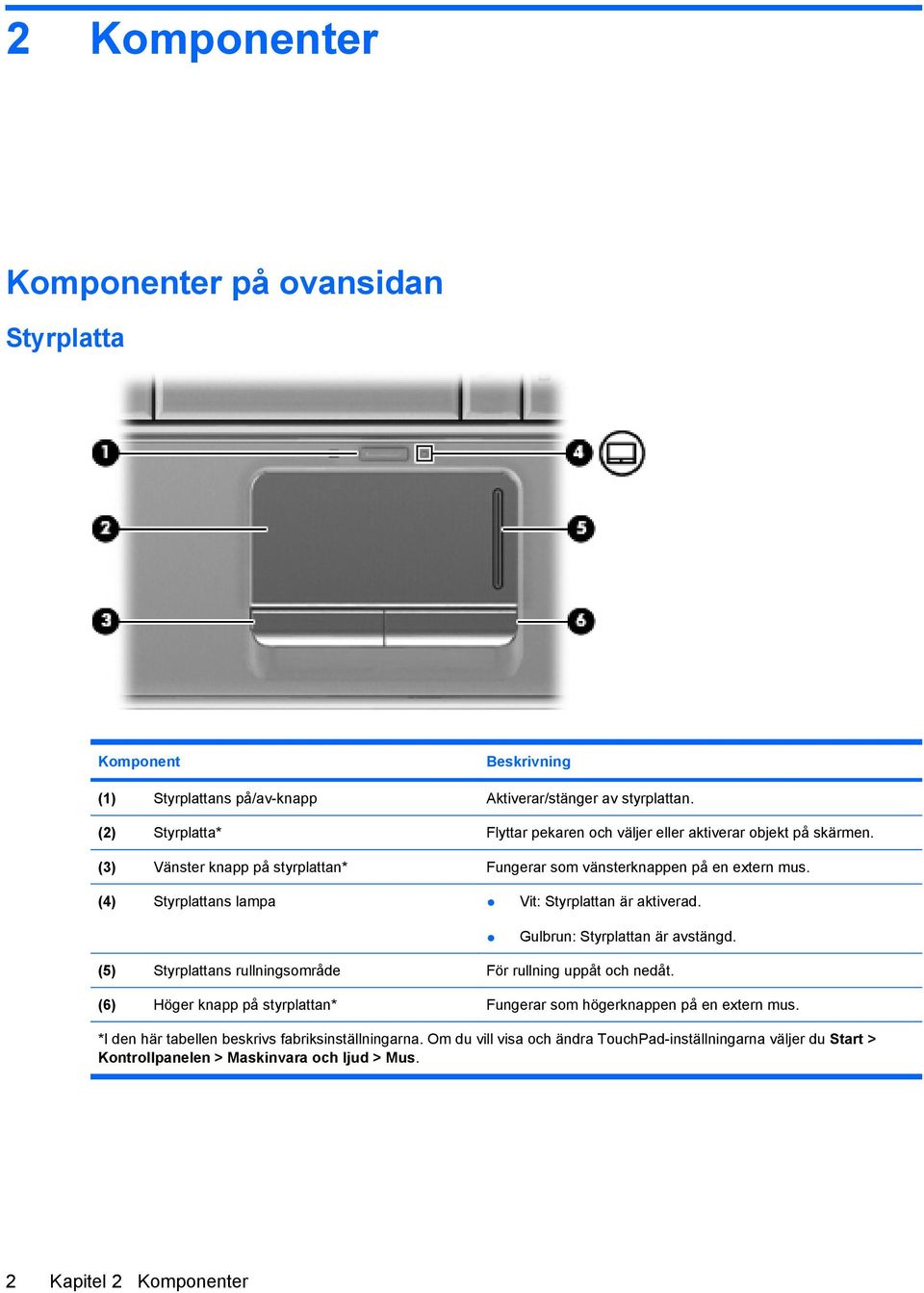

8 2 Komponenter Komponenter på ovansidan Styrplatta Komponent (1) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans lampa Vit: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (5) Styrplattans rullningsområde För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra TouchPad-inställningarna väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. 2 Kapitel 2 Komponenter

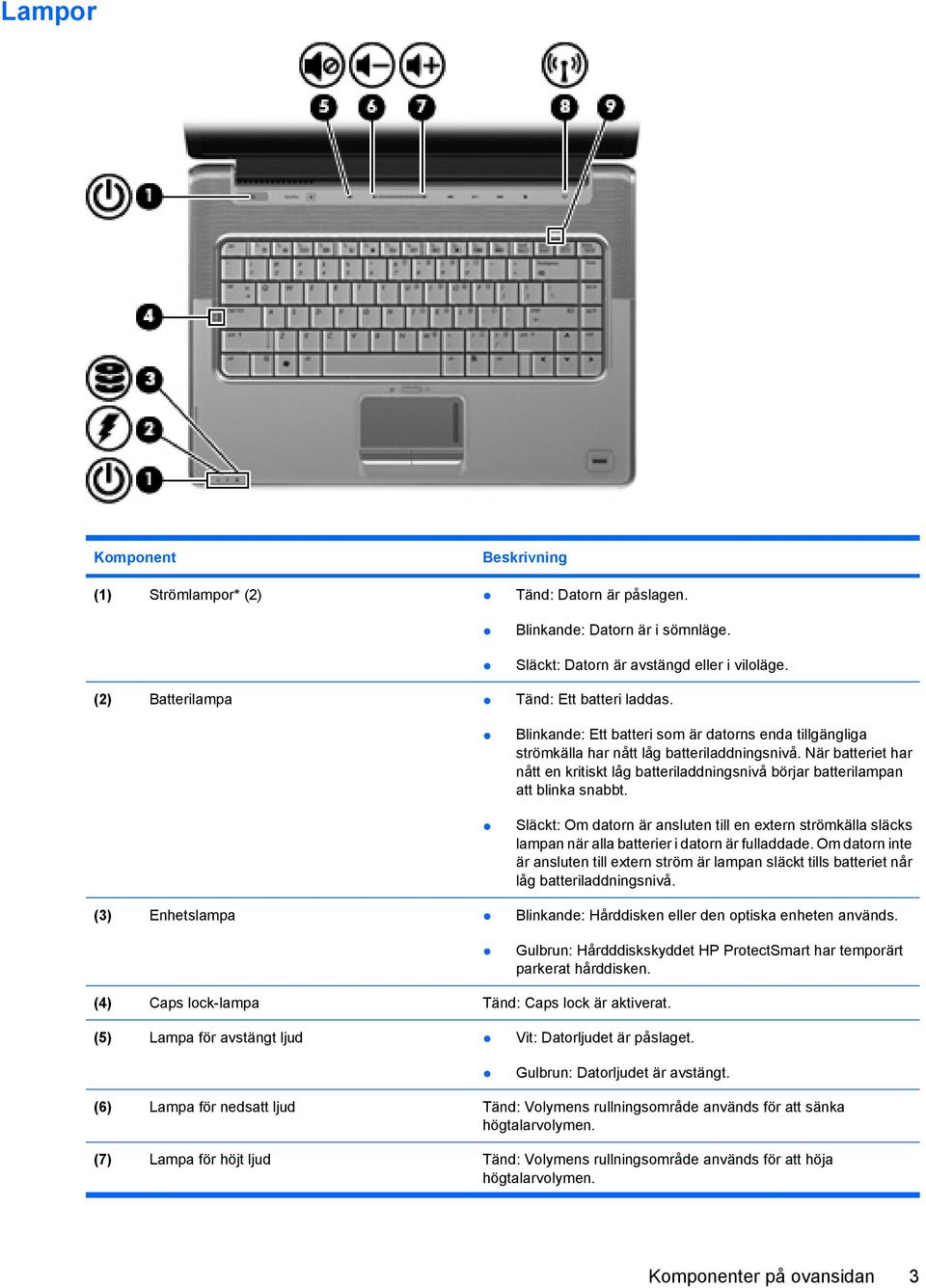

9 Lampor Komponent (1) Strömlampor* (2) Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla har nått låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan att blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: Hårdddiskskyddet HP ProtectSmart har temporärt parkerat hårddisken. (4) Caps lock-lampa Tänd: Caps lock är aktiverat. (5) Lampa för avstängt ljud Vit: Datorljudet är påslaget. Gulbrun: Datorljudet är avstängt. (6) Lampa för nedsatt ljud Tänd: Volymens rullningsområde används för att sänka högtalarvolymen. (7) Lampa för höjt ljud Tänd: Volymens rullningsområde används för att höja högtalarvolymen. Komponenter på ovansidan 3

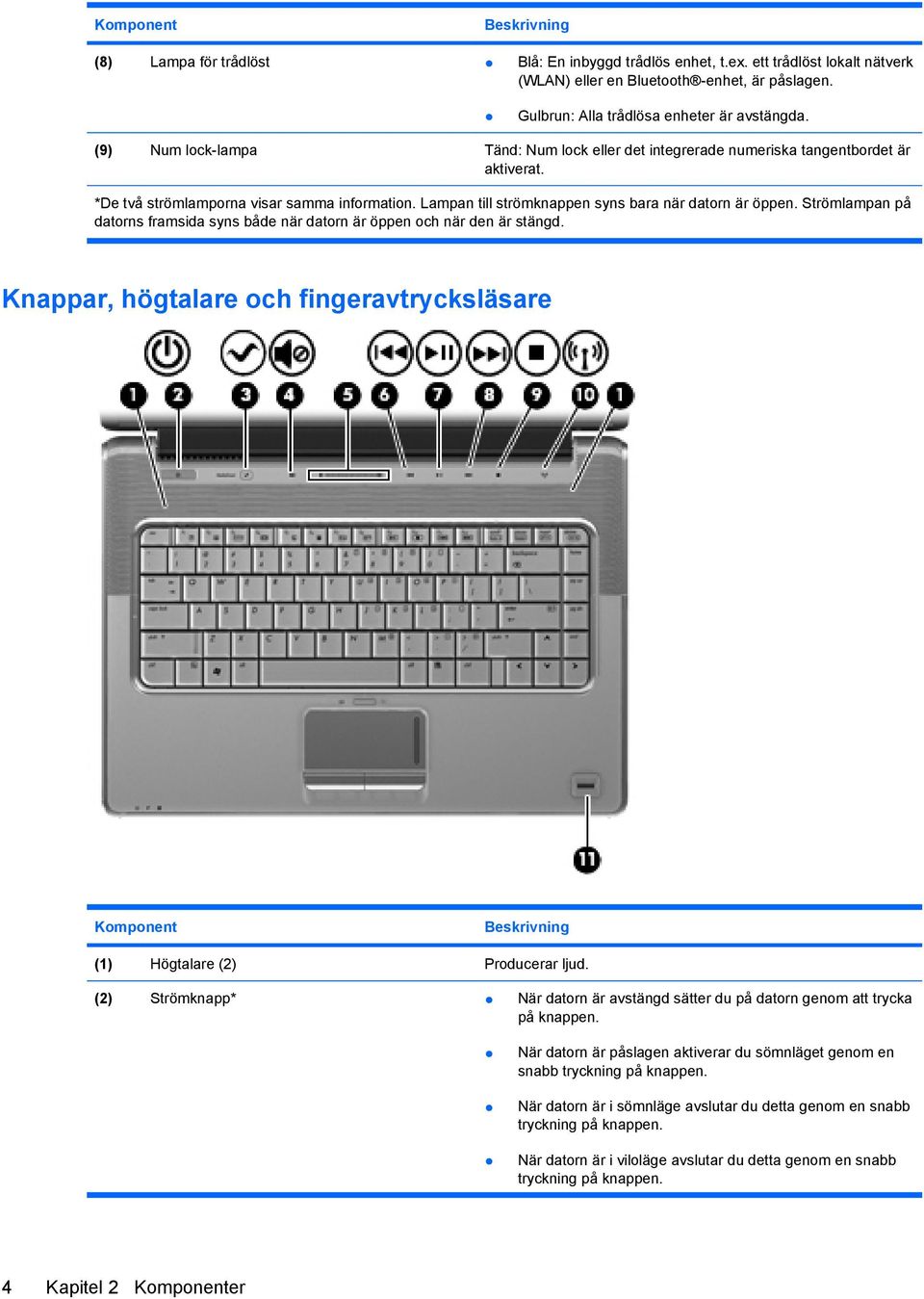

10 Komponent (8) Lampa för trådlöst Blå: En inbyggd trådlös enhet, t.ex. ett trådlöst lokalt nätverk (WLAN) eller en Bluetooth -enhet, är påslagen. Gulbrun: Alla trådlösa enheter är avstängda. (9) Num lock-lampa Tänd: Num lock eller det integrerade numeriska tangentbordet är aktiverat. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. Knappar, högtalare och fingeravtrycksläsare Komponent (1) Högtalare (2) Producerar ljud. (2) Strömknapp* När datorn är avstängd sätter du på datorn genom att trycka på knappen. När datorn är påslagen aktiverar du sömnläget genom en snabb tryckning på knappen. När datorn är i sömnläge avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. 4 Kapitel 2 Komponenter

11 Komponent Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Windows, stänger du av datorn genom att hålla ned strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. (3) MediaSmart-knapp Startar programmet HP MediaSmart medan datorn är på. (4) Ljudavstängningsknapp Stänger av och återställer högtalarljudet. (5) Volymens rullningsområde Justerar högtalarvolymen. Dra fingret till vänster för att sänka och till höger för att höja volymen. Du kan också trycka på minustecknet eller den vänstra halvan av rullningsområdet för att sänka volymen eller på plustecknet eller den högra halvan för att höja den. (6) Knappen Föregående/Spola tillbaka Spelar upp föregående spår eller kapitel om du trycker på knappen en gång. Skivan spolas tillbaka om du trycker på knappen samtdigt som du håller knappen fn nedtryckt. (7) Knappen Spela upp/pausa Spelar upp eller pausar skivan. (8) Knappen Nästa/Spola framåt Spelar upp nästa spår eller kapitel om du trycker på knappen en gång. Snabbspolar mediet framåt om du trycker på knappen samtdigt som du håller knappen fn nedtryckt. (9) Stoppknapp Stoppar uppspelningen. (10) Knappen för trådlöst Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (11) Fingeravtrycksläsare (bara vissa modeller) Tillåter inloggning i Windows via fingeravtryck istället för lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och supportcenter. Komponenter på ovansidan 5

12 Tangenter Komponent (1) esc-tangent Visar systeminformation om datorn när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. 6 Kapitel 2 Komponenter

13 Komponenter på framsidan Komponent (1) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i sömnläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla har nått låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan att blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: Hårdddiskskyddet HP ProtectSmart har temporärt parkerat hårddisken. (4) Extern IR-lins Tar emot en signal från HP-fjärrkontrollen. (5) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (6) Jack för ljudutgång (hörlurar) (2) Producerar ljud när det är anslutet till stereohögtalare, hörlurar, öronsnäckor, headset (extra tillbehör) eller en TV-ljudingång. OBS! I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. Komponenter på framsidan 7

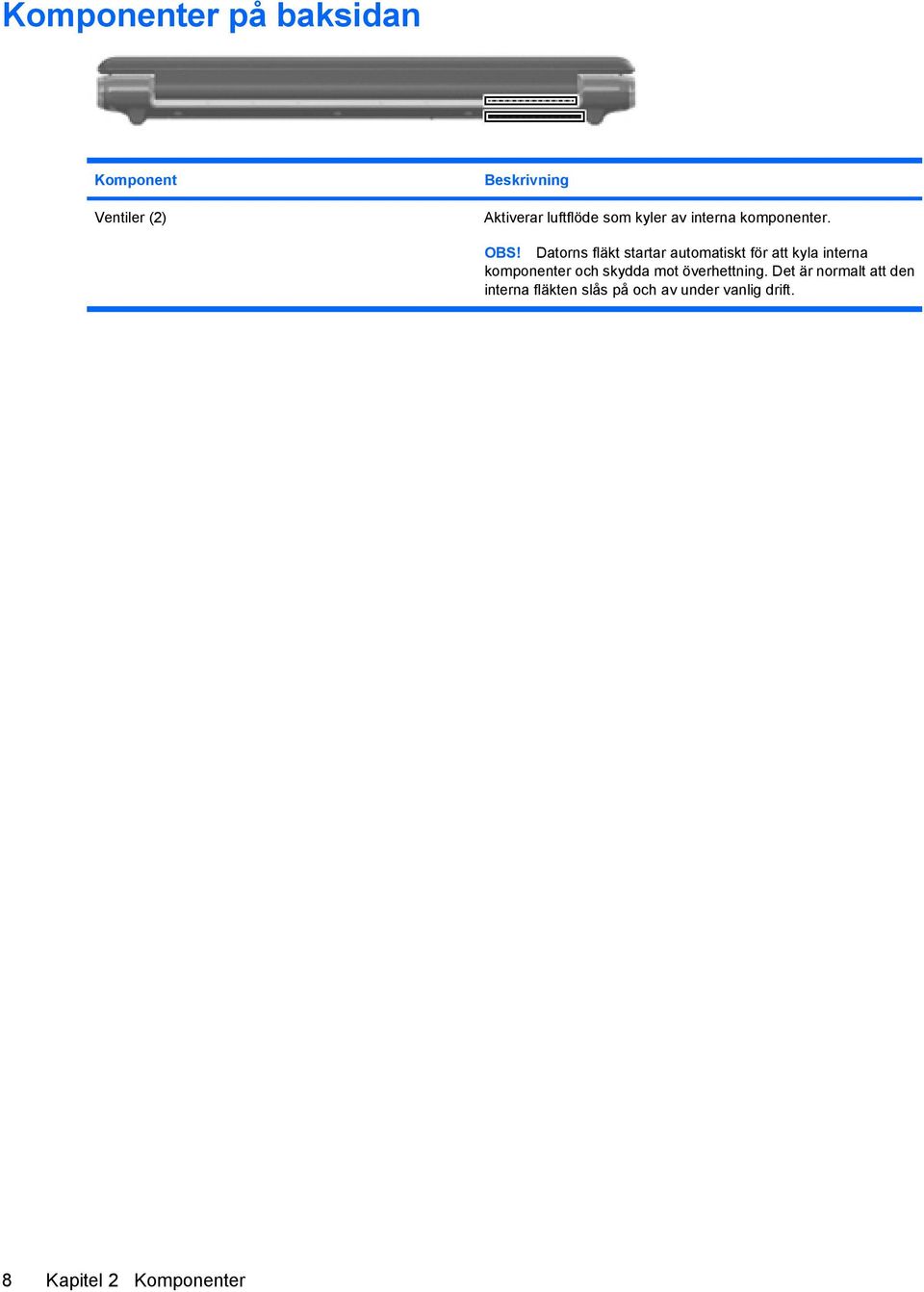

14 Komponenter på baksidan Komponent Ventiler (2) Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. 8 Kapitel 2 Komponenter

15 Komponenter på höger sida Komponent (1) Lampa för optisk enhet Blinkande: Den optiska enheten används. (2) Optisk enhet Läser optiska skivor och (på vissa modeller) skriver även till optiska skivor. (3) USB-portar (2) Ansluter extra USB-enheter. (4) Antenn-/kabeljack för TV (bara vissa modeller) För anslutning av en TV-antenn, digital kabelenhet eller satellitmottagare som tar emot vanliga eller HD-upplösta TVsändningar. (5) RJ-11-jack (modem) (endast vissa modeller) Ansluter en modemkabel. (6) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. (7) Strömuttag Ansluter en nätadapter. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. Komponenter på höger sida 9

16 Komponenter på vänster sida Komponent (1) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (2) Expansionsport 3 Ansluter datorn till en extra dockningsenhet eller expansionsprodukt. (3) RJ 45-jack (nätverk) Ansluter en nätverkskabel. OBS! Datorn har bara en expansionsport. Begreppet expansionsport 3 beskriver typen av expansionsport. (4) HDMI-port Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. (5) esata/usb (eller endast USB-port på vissa modeller) Ansluter en extra USB-enhet eller en esata-komponent med hög prestanda (bara vissa modeller), t ex en extern esata-hårddisk. (6) USB-port Ansluter en extra USB-enhet. (7) 1394-port (endast vissa modeller) Ansluter en IEEE eller 1394a-enhet, t.ex. en videokamera. (8) Lampa för digitalmedieplats Tänd: Ett digitalt kort används av datorn. (9) digitalmedieplats Stöder följande format för extra digitalkort: SD-minneskort (Secure Digital), MMC-kort (MultiMediaCard), Memory Stick (MS), Memory Stick Pro (MSP), xd-kort, xd-kort typ H, xd-kort typ M. (10) ExpressCard-kortplats Stöder ExpressCard/54-kort (extra tillbehör). 10 Kapitel 2 Komponenter

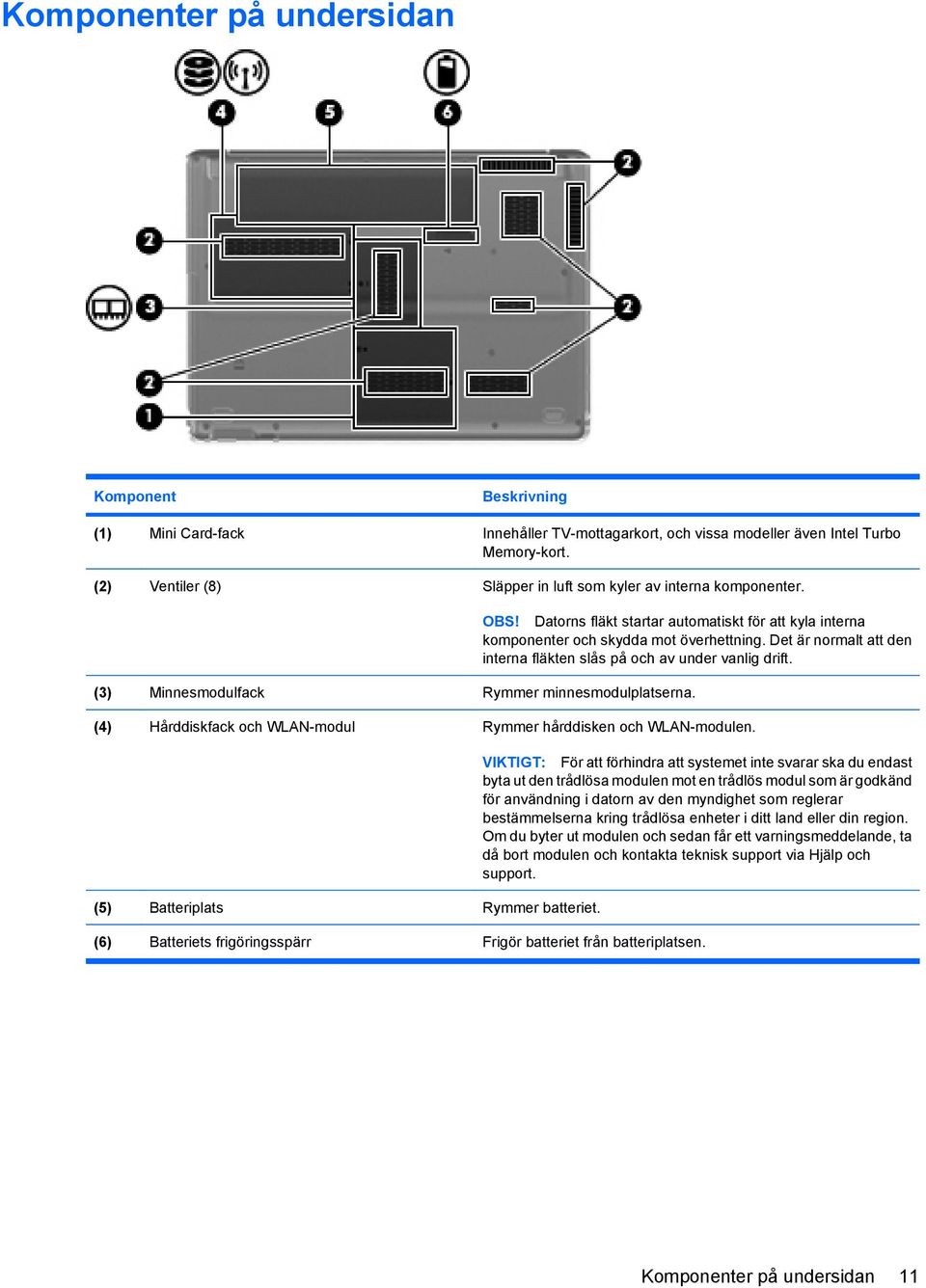

17 Komponenter på undersidan Komponent (1) Mini Card-fack Innehåller TV-mottagarkort, och vissa modeller även Intel Turbo Memory-kort. (2) Ventiler (8) Släpper in luft som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Minnesmodulfack Rymmer minnesmodulplatserna. (4) Hårddiskfack och WLAN-modul Rymmer hårddisken och WLAN-modulen. (5) Batteriplats Rymmer batteriet. VIKTIGT: För att förhindra att systemet inte svarar ska du endast byta ut den trådlösa modulen mot en trådlös modul som är godkänd för användning i datorn av den myndighet som reglerar bestämmelserna kring trådlösa enheter i ditt land eller din region. Om du byter ut modulen och sedan får ett varningsmeddelande, ta då bort modulen och kontakta teknisk support via Hjälp och support. (6) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. Komponenter på undersidan 11

18 Bildskärmskomponenter Komponent (1) Intern skärmströmbrytare Stänger av skärmen och aktiverar sömnläge om bildskärmen stängs medan strömmen är på. (2) Interna mikrofoner (2) Spelar in ljud. (3) Inbyggd webbkameralampa Tänd: Den inbyggda webbkameran används. (4) Inbyggd webbkamera Spelar in video och tar stillbilder. Rengöra bildskärmen Ta bort fläckar och ludd genom att regelbundet rengöra bildskärmen med en mjuk, fuktig och luddfri duk. Om du behöver rengöra bildskärmen ytterligare använder du antistatiskt skärmrengöringsmedel eller fuktade antistatiska servetter. VIKTIGT: Du kan förhindra bestående skador på datorn genom att aldrig spreja vatten, rengöringsvätskor eller kemikalier direkt på skärmen. 12 Kapitel 2 Komponenter

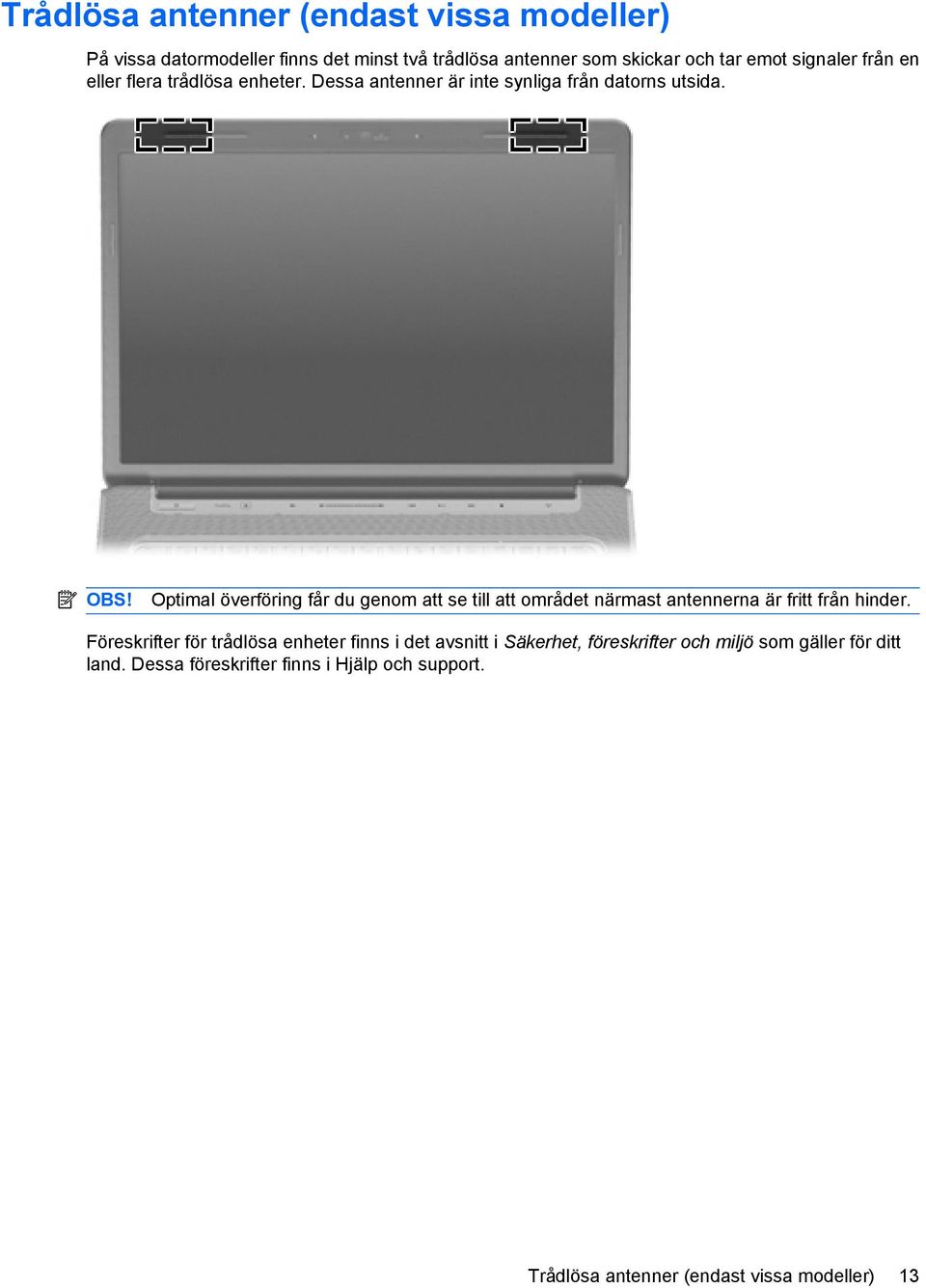

19 Trådlösa antenner (endast vissa modeller) På vissa datormodeller finns det minst två trådlösa antenner som skickar och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Dessa föreskrifter finns i Hjälp och support. Trådlösa antenner (endast vissa modeller) 13

20 Ytterligare maskinvarukomponenter Komponent (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Batteri* Driver datorn när den inte är ansluten till extern ström. (3) Nätadapter Omvandlar växelström till likström. (4) Antenn-/kabeladapter för TV (endast vissa modeller) Ansluter en RF-koaxialkabel till jacket för TV-antenn/kabel. (5) TV-antenn (endast vissa modeller) Tar emot digitala och analoga TV-signaler. *Batterier och nätsladdar varierar i utseende efter land/region. 14 Kapitel 2 Komponenter

21 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Innehåller viktig information: Produktnamn (1). Detta är produktnamnet som finns angivet på framsidan av din bärbara dator. Serienummer, (s/n) (2). Detta är ett alfanumeriskt ID som är unikt för varje produkt. Artikelnummer/produktnummer (p/n) (3). Detta nummer ger specifik information om produktens maskinvarukomponenter. Artikelnumret hjälper serviceteknikern att avgöra vilka komponenter och delar som behövs. Modellbeskrivning (4). Detta är det viktigaste nummer du har när det gäller att hitta dokument, drivrutiner och support för din bärbara dator. Garantiperiod (5). Anger hur lång garantitiden är för datorn (mätt i år). Ha denna information till hands när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsoft äkthetsbevis Innehåller Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Föreskrifter Visar bestämmelser som är relevanta för datorn. Myndighetsetiketten sitter på batteriplatsens insida. Typgodkännande (modem) Visar bestämmelser om modemet och typgodkännanden som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av luckan till hårddisken och WLAN-modulen. Certifieringsetiketter för trådlöst nätverk (endast vissa modeller) Visar information om trådlösa enheter och typgodkännanden för några av de länder och regioner där enheterna har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet. Om det finns en eller flera trådlösa enheter i din dator, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser 15

22 16 Kapitel 3 Etiketter utomlands. Certifieringsetiketter för trådlöst sitter på insidan av luckan till hårddisken och WLANmodulen.

23 Index Symboler/nummer 1394-port, identifiera 10 A antenn-/kabeljack för TV, identifiera 9 antenner 13 B batteri, identifiera 14 batteriets frigöringsspärr, identifiera 11 batterilampa, identifiera 3, 7 batteriplats, identifiera 11 bildskärmsport, extern 10 Bluetooth-etikett 16 C caps lock, lampor 3 D digitalmedieplats, identifiera 10 diskar, hårddiskar 11 E enhetslampa, identifiera 3, 7 esata/usb-port, identifiera 10 esc-tangent, identifiera 6 etiketter bestämmelser 15 Bluetooth 16 certifiering för trådlöst 16 modemgodkännande 15 serviceetikett 15 WLAN 16 äkthetsbevis från Microsoft 15 expansionsport, identifiera 10 ExpressCard-plats, identifiera 10 F fack minnesmodul 11 WLAN-modul 11 fingeravtrycksläsare, identifiera 5 fn+-tangent, identifiera 6 funktionstangenter, identifiera 6 föregående/spola tillbaka, identifiera 5 föreskrifter certifieringsetiketter för trådlöst 16 föreskrifter, etikett 15 modem, typgodkännande 15 H HDMI-port, identifiera 10 hårddiskplats, identifiera 11 högtalare, identifiera 4 I IEEE 1394-port, identifiera 10 inbyggd webbkamera, identifiera 12 intern mikrofon, identifiera 12 intern skärmströmbrytare, identifiera 12 IR-lins, identifiera 7 J jack ljudingång (mikrofon) 7 ljudutgång (hörlurar) 7 RJ-11 (modem) 9 RJ-45 (nätverk) 10 TV-antenn/kabel 9 jack för hörlurar (ljudutgång) 7 jack för ljudingång (mikrofon), identifiera 7 jack för ljudutgång (hörlurar), identifiera 7 K knappar avstängt ljud 5 föregående/spola tillbaka 5 MediaSmart 5 nästa/spola framåt 5 spela upp/pausa 5 stopp 5 ström 4 styrplatta 2 styrplatta på/av 2 knappen nästa/spola framåt, identifiera 5 knappen spela upp/pausa, identifiera 5 komponenter baksidan 8 bildskärm 12 extra maskinvara 14 framsidan 7 höger sida 9 ovansidan 2 undersidan 11 vänster sida 10 L lampa för avstängt ljud, identifiera 3 lampa för digitalmedieplats, identifiera 10 lampa för höjt ljud, identifiera 3 lampa för nedsatt ljud, identifiera 3 lampa för trådlöst, identifiera 4 lampor avstängt ljud 3 batteri 3, 7 Index 17

24 caps lock 3 digitalmedieplats 10 enhet 3, 7 num lock 4 ström 3, 7 styrplatta 2 trådlöst 4 volymhöjning 3 volymsänkning 3 ljudavstängningsknapp, identifiera 5 M MediaSmart-knappen, identifiera 5 medieaktivitetsknappar, identifiera 5 mikrofon, intern 12 mikrofonjack (ljudingång) 7 minnesmodulfack, identifiera 11 modem, typgodkännande 15 N numeriska tangenter, identifiera 6 num lock-lampa, identifiera 4 nätadapter, identifiera 14 nätsladd 14 nätsladd, identifiera 14 O operativsystem produktnyckel 15 äkthetsbevisetikett från Microsoft 15 optisk enhet, identifiera 9 P platser batteri 11, 15 digitalt medium 10 ExpressCard 10 hårddisk 11 minnesmodul 11 säkerhetskabel 9 plats för säkerhetskabel, identifiera 9 portar esata/usb 10 expansion 10 extern bildskärm 10 HDMI 10 USB 9, 10 port för extern bildskärm, identifiera 10 produktnamn och nummer, dator 15 produktnyckel 15 programtangent, Windows 6 R rengöra bildskärmen 12 resa med datorn certifieringsetiketter för trådlöst 16 modem, typgodkännande 15 RJ-11-jack (modem), identifiera 9 RJ-45-jack (nätverk), identifiera 10 rullningsområden, styrplatta 2 S serienummer, dator 15 serviceetikett 15 skärmströmbrytare, identifiera 12 spärrar battery release 11 stoppknapp, identifiera 5 strömknapp, identifiera 4 strömlampor, identifiera 3, 7 strömuttag, identifiera 9 styrplatta, identifiera 2 styrplattans knappar, identifiera 2 styrplattans lampa, identifiera 2 styrplattans på/av-knapp 2 styrplattans rullningsområden, identifiera 2 T tangenter esc 6 fn 6 funktion 6 numeriskt tangentbord 6 Windows-logotyp 6 Windows-program 6 trådlösa antenner 13 trådlöst, certifieringsetikett 16 TV-antenn 14 TV-kabeladapter 14 U USB-portar, identifiera 9, 10 uttag, ström 9 V ventil, identifiera 8, 11 volymens rullningsområde, identifiera 5 W webbkamera, identifiera 12 webbkameralampa, identifiera 12 Windows logotyptangent, identifiera 6 Windows programtangent, identifiera 6 WLAN-etikett 16 WLAN-modul 16 WLAN-modulfack, identifiera 11 Ä äkthetsbevisetikett 15 äkthetsbevisetikett från Microsoft Index
