1 Notebookdatorn - en översikt Användarhandbok

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett-Packard Company under licens. Microsoft och Windows är registrerade varumärken i USA och tillhör Microsoft Corporation. SDlogotypen är ett varumärke som tillhör ägaren. Produktmeddelande I den här handboken beskrivs de funktioner som finns på de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. Informationen i detta dokument kan komma att bli inaktuell utan föregående meddelande. De enda garantier som gäller för HP-produkter och -tjänster beskrivs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Ingenting i detta dokument skall anses utgöra en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel i detta dokument. Första utgåvan: augusti 2009 Dokumentartikelnummer:

3 Säkerhetsmeddelande VARNING: Minska risken för värmerelaterade skador eller överhettning genom att inte ha datorn direkt i knäet eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte nätadaptern ha direktkontakt med huden eller mjuka ytor, till exempel kuddar, tjocka mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsmeddelande

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 3 Styrplatta... 3 Lampor... 4 Knappar, högtalare och fingeravtrycksläsare... 5 Tangenter... 6 Komponenter på framsidan... 8 Komponenter på baksidan... 9 Komponenter på höger sida... 9 Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter Rengöra bildskärmen Trådlösa antenner (endast vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här visar du en lista över den maskinvara som finns installerad i datorn: Välj Start >, Kontrollpanelen > System och säkerhet. Klicka sedan på Enhetshanteraren i avsnittet System. Du kan även använda Enhetshanteraren för att lägga till maskinvara och ändra enhetskonfigurationer. OBS! I Windows finns säkerhetsfunktionen Kontroll av användarkonto (UAC) som hjälper dig att skydda datorn och datorns inställningar. Du kan bli ombedd att ge tillåtelse eller ange ditt lösenord för uppgifter som att installera programvara, köra verktyg eller ändra Windows-inställningar. Mer information finns i Hjälp och support. 1

8 2 Komponenter 2 Kapitel 2 Komponenter

9 Komponenter på ovansidan Styrplatta Komponent (1) Styrplattans lampa Vit: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (5) Styrplattans vertikala rullningsområde För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa eller ändra styrplattans inställningar väljer du Start > Enheter och skrivare. Högerklicka sedan på den enhet som representerar din dator, och välj Musinställningar. Komponenter på ovansidan 3

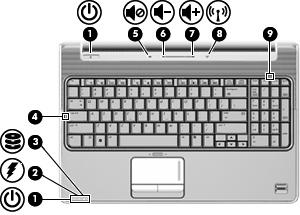

10 Lampor Komponent (1) Strömlampor* (2) Tänd: Datorn är påslagen. Blinkande: Datorn är i strömsparläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP ProtectSmart Hard Drive Protection har temporärt parkerat hårddisken. (4) Caps lock-lampa Tänd: Caps lock är aktiverat. (5) Lampa för avstängt ljud Vit: Datorljudet är påslaget. Gulbrun: Datorljudet är avstängt. (6) Lampa för sänkt ljud Tänd: Volymens rullningszon används för att sänka högtalarvolymen. (7) Lampa för höjt ljud Tänd: Volymens rullningszon används för att höja högtalarvolymen. (8) Lampa för trådlöst Blå: En inbyggd trådlös enhet, t.ex. ett trådlöst lokalt nätverk (WLAN) eller en Bluetooth -enhet, är påslagen. Gulbrun: Alla trådlösa enheter är avstängda. 4 Kapitel 2 Komponenter

11 Komponent (9) Num lock-lampa Tänd: Det inbyggda numeriska tangentbordet är aktiverat, eller också är num lock aktiverat på ett anslutet extra numeriskt tangentbord. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. Knappar, högtalare och fingeravtrycksläsare Komponent (1) Högtalare (2) Producerar ljud. (2) Strömknapp* När datorn är avstängd sätter du på den genom att trycka på knappen. När datorn är påslagen aktiverar du strömsparläge genom en snabb tryckning på knappen. När datorn är i strömsparläge avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Windows, stänger du av datorn genom att hålla ner strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och säkerhet > Energialternativ. (3) Ljudavstängningsknapp Stänger av och återställer högtalarljudet. Komponenter på ovansidan 5

12 Komponent (4) Volymens rullningszon Justerar högtalarvolymen. Dra fingret åt vänster för att sänka och åt höger för att höja volymen. Du kan också trycka på minustecknet (-) i rullningsområdet för att sänka volymen eller på plustecknet (+) för att höja den. (5) Knappen för trådlöst Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (6) Fingeravtrycksläsare (endast vissa modeller) Tillåter inloggning i Windows med fingeravtryck istället för med lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. Tangenter Komponent (1) esc-tangent Visar systeminformation om datorn när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. 6 Kapitel 2 Komponenter

13 Komponent (5) Integrerade tangenter på det numeriska tangentbordet Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. Komponenter på ovansidan 7

14 Komponenter på framsidan Komponent (1) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i strömsparläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP ProtectSmart Hard Drive Protection har temporärt parkerat hårddisken. (4) Mottagande IR-lins Tar emot en signal från fjärrkontrollen. (5) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (6) Jack för ljudutgång (hörlurar) (2) Producerar ljud när det är anslutet till extra stereohögtalare, hörlurar, öronsnäckor, headset eller en TV-ljudingång. OBS! I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. 8 Kapitel 2 Komponenter

15 Komponenter på baksidan Komponent Ventil Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. Komponenter på höger sida Komponent (1) Lampa för optisk enhet Blinkande: Den optiska enheten används. (2) Optisk enhet Läser optiska skivor och skriver även till optiska skivor (på vissa modeller). (3) USB-portar (2) Ansluter extra USB-enheter. (4) Antenn-/kabeljack för TV (endast vissa modeller) För anslutning av en TV-antenn, digital kabelenhet eller satellitmottagare som tar emot vanliga eller HD-upplösta TVsändningar. (5) RJ-11-jack (modem) (endast vissa modeller) Ansluter en modemkabel. (6) Plats för säkerhetskabel Kopplar en säkerhetskabel (tillbehör) till datorn. (7) Strömuttag Ansluter en nätadapter. OBS! Säkerhetskabeln är avsedd att användas i avvärjande syfte men den kan inte alltid förhindra att datorn blir skadad eller stulen. Komponenter på baksidan 9

16 Komponenter på vänster sida Komponent (1) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (2) Expansionsport 3 Ansluter datorn till en extra dockningsenhet eller expansionsprodukt. (3) RJ-45-jack (nätverk) Ansluter en nätverkskabel. OBS! Datorn har bara en expansionsport. Begreppet expansionsport 3 beskriver typen av expansionsport. (4) HDMI-port Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. (5) esata/usb-port (endast vissa modeller) Ansluter en extra esata-komponent med höga prestanda, t.ex. en extern esata-hårddisk, eller ansluter en extra USB-enhet. (6) USB-port Ansluter en extra USB-enhet. OBS! Beroende på vilken datormodell det gäller kan datorn endast vara utrustad med en USB-port. (7) 1394-port (endast vissa modeller) Ansluter en IEEE eller 1394a-enhet, t.ex. en videokamera. (8) ExpressCard-kortplats Stöder ExpressCard/54-kort (extra tillbehör). (9) Digitalmedieplats Stöder följande format för extra digitalkort: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital-minneskort (SD) SDHC-minneskort (Secure Digital High Capacity) xd-picture-kort (XD) xd-picture-kort (XD) typ H xd-picture-kort (XD) typ M 10 Kapitel 2 Komponenter

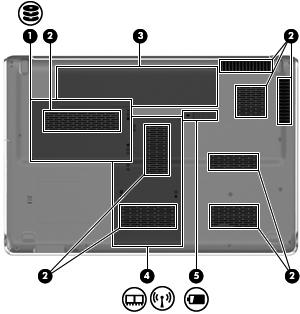

17 Komponenter på undersidan Komponent (1) Hårddiskfack Rymmer hårddisken. (2) Ventiler (8) Släpper in luft som kyler av interna komponenter. (3) Batteriplats Rymmer batteriet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (4) Minnesmodulfack Rymmer minnesmodulplatserna. Innehåller även WLAN-modulen, TV-mottagarkortet (endast vissa modeller) och Intel Turbo Memory-kortet (endast vissa modeller). VIKTIGT: För att förhindra att systemet inte svarar ska du endast byta ut den trådlösa modulen mot en trådlös modul som är godkänd för användning i datorn av den myndighet som reglerar bestämmelserna kring trådlösa enheter i ditt land eller din region. Om du byter ut modulen och sedan får ett varningsmeddelande, ta då bort modulen och kontakta teknisk support via Hjälp och support. (5) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. Komponenter på undersidan 11

18 Bildskärmskomponenter Komponent (1) Intern skärmströmbrytare Stänger av skärmen och aktiverar strömsparläge om bildskärmen stängs medan strömmen är på. (2) Interna mikrofoner (2) Spelar in ljud. (3) Inbyggd webbkameralampa Tänd: Den inbyggda webbkameran används. (4) Inbyggd webbkamera Spelar in ljud och video och tar stillbilder. Rengöra bildskärmen VIKTIGT: Du kan förhindra bestående skador på datorn genom att aldrig spreja vatten, rengöringsvätskor eller kemikalier direkt på skärmen. Ta bort fläckar och ludd genom att regelbundet rengöra bildskärmen med en mjuk, fuktig och luddfri duk. Om du behöver rengöra bildskärmen ytterligare använder du antistatiskt skärmrengöringsmedel eller fuktade antistatiska servetter. 12 Kapitel 2 Komponenter

19 Trådlösa antenner (endast vissa modeller) På vissa datormodeller finns det minst 2 antenner som sänder och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Du hittar dessa föreskrifter i Hjälp och support. Trådlösa antenner (endast vissa modeller) 13

20 Ytterligare maskinvarukomponenter Komponent (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende efter land/region. 14 Kapitel 2 Komponenter

21 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Innehåller viktig information om följande: Produktnamn (1). Detta är produktnamnet som finns angivet på framsidan av din bärbara dator. Serienummer (s/n) (2). Detta är ett alfanumeriskt ID som är unikt för varje produkt. Artikelnummer/Produktnummer (p/n) (3). Detta nummer ger specifik information om produktens maskinvarukomponenter. Artikelnumret hjälper serviceteknikern att avgöra vilka komponenter och delar som behövs. Modellbeskrivning (4). Detta är den alfanumeriska identifierare du använder för att hitta dokumentation, drivrutiner och support för din dator. Garantiperiod (5). Denna siffra anger hur lång garantitiden är för datorn (mätt i år). Ha denna information till hands om du behöver kontakta teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows -produktnyckel. Du kan behöva produktnyckeln om du ska uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter inuti batterifacket. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av minnesmodulfacket. Certifieringsetiketter för trådlös kommunikation (endast vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några av de länder och regioner där enheterna har godkänts för användning. En extra enhet kan vara en trådlös enhet, t.ex. en enhet för trådlöst lokalt nätverk (WLAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera 15

22 trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter inuti hårddiskfacket. SIM-etikett (Subscriber Identity Module) (endast vissa modeller) Anger SIM-modulens ICCID (Integrated Circuit Card Identifier). Etiketten sitter på insidan av batterifacket. Serienummeretikett för HP-modulen för mobilt bredband (endast vissa modeller) Anger serienumret för HP-modulen för mobilt bredband. Etiketten sitter på insidan av batterifacket. 16 Kapitel 3 Etiketter

23 Index Symboler/nummer 1394-port, identifiera 10 A antenn-/kabeljack för TV, identifiera 9 antenner 13 B batteri, identifiera 14 batteriets frigöringsspärr, identifiera 11 batterifack 15 batterilampa, identifiera 4, 8 batteriplats, identifiera 11 bildskärm rengöra 12 bildskärmsport, extern 10 Bluetooth-etikett 16 C caps lock, lampa 4 certifieringsetikett för trådlöst 16 D digitalmedieplats, identifiera 10 diskar, hårddiskar 11 E enhetslampa, identifiera 4, 8 esata/usb-port, identifiera 10 esc-tangent, identifiera 6 etiketter bestämmelser 15 Bluetooth 16 certifiering för trådlöst 16 HP Mobilt bredband 16 Microsoft-äkthetsbevis 15 modemgodkännande 15 serviceetikett 15 SIM 16 WLAN 16 expansionsport, identifiera 10 ExpressCard-plats, identifiera 10 F fack batteri 11, 15 hårddisk 11 minnesmodul 11 WLAN-modul 11 fingeravtrycksläsare, identifiera 6 fn-tangent, identifiera 6 funktionstangenter, identifiera 7 föreskrifter certifieringsetiketter för trådlöst 16 modemgodkännandeetikett 15 myndighetsetikett 15 H HDMI-port, identifiera 10 hårddiskfack, identifiera 11 högtalare, identifiera 5 I IEEE 1394-port, identifiera 10 inbyggd webbkamera, identifiera 12 intern mikrofon, identifiera 12 intern skärmströmbrytare, identifiera 12 IR-lins, identifiera 8 J jack ljudingång (mikrofon) 8 ljudutgång (hörlurar) 8 RJ-11 (modem) 9 RJ-45 (nätverk) 10 TV-antenn/kabel 9 jack för hörlurar (ljudutgång) 8 jack för ljudingång (mikrofon), identifiera 8 jack för ljudutgång (hörlurar), identifiera 8 K knappar avstängt ljud 5 ström 5 styrplatta 3 styrplatta på/av 3 komponenter baksidan 9 bildskärm 12 extra maskinvara 14 framsidan 8 höger sida 9 ovansidan 3 undersidan 11 vänster sida 10 L lampa för avstängt ljud, identifiera 4 lampa för höjt ljud, identifiera 4 lampa för sänkt ljud, identifiera 4 lampa för trådlöst, identifiera 4 lampor avstängt ljud 4 batteri 4, 8 caps lock 4 enhet 4, 8 num lock 5 ström 4, 8 styrplatta 3 trådlöst 4 Index 17

24 volymhöjning 4 volymsänkning 4 ljudavstängningsknapp, identifiera 5 M mikrofon, intern 12 mikrofonjack (ljudingång) 8 minnesmodulfack, identifiera 11 modemgodkännandeetikett 15 N num lock-lampa, identifiera 5 nätadapter, identifiera 14 nätsladd, identifiera 14 O operativsystem produktnyckel 15 äkthetsbevisetikett från Microsoft 15 optisk enhet, identifiera 9 P platser digitala medier 10 ExpressCard 10 minnesmodul 11 säkerhetskabel 9 plats för säkerhetskabel, identifiera 9 portar esata/usb 10 expansion 10 extern bildskärm 10 HDMI 10 USB 9, 10 port för extern bildskärm, identifiera 10 produktnamn och produktnummer, dator 15 produktnyckel 15 programtangent, Windows 6 R rengöra bildskärmen 12 resa med datorn certifieringsetiketter för trådlöst 16 modemgodkännandeetikett 15 RJ-11-jack (modem), identifiera 9 RJ-45-jack (nätverk), identifiera 10 rullningsområden, styrplatta 3 S serienummer, dator 15 serienummeretikett för HP Mobilt bredband 16 serviceetikett 15 SIM-etikett 16 skärmströmbrytare, identifiera 12 spärrar batterifrigöring 11 strömkabel 14 strömknapp, identifiera 5 strömlampor, identifiera 4, 8 strömuttag, identifiera 9 styrplatta, identifiera 3 styrplattans knappar, identifiera 3 styrplattans lampa, identifiera 3 styrplattans på/av-knapp 3 styrplattans rullningsområden, identifiera 3 T tangenter esc 6 fn 6 funktion 7 numeriskt tangentbord 7 Windows-logotyp 6 Windows-program 6 tangenter på det numeriska tangentbordet, identifiera 7 trådlösa antenner 13 U USB-portar, identifiera 9, 10 uttag, ström 9 V ventil, identifiera 9, 11 volymens rullningsområde, identifiera 6 W webbkamera, identifiera 12 webbkameralampa, identifiera 12 Windows logotyptangent, identifiera 6 Windows programtangent, identifiera 6 WLAN-enhet 16 WLAN-etikett 16 WLAN-modulfack, identifiera 11 Ä äkthetsbevisetikett 15 äkthetsbevisetikett från Microsoft Index
