1 Produktkatalog Kvalitetsstyrning certifierad enligt ISO 900:2008 av TÜV-CERT Tillbehör M å n g s i d i g. P r a k t i s k. P r i s v ä r d.

2 u Innehållsförteckning Produkt Sida Bottenskruvar 4 5 Fackverk, fackverksbalkar 6 Rör, kopplingar, bultar 2 5 Verktyg 4 5 Förankringar 6 7 Kontrollverktyg, mätapparater 6 7 Hängställningar 8 9 Tak- och fotgängarskydd 8 9 Detaljer till mobila ställningar 20 2 Intäckningar 22 Steguppgångar 24 Lagerpallar Överbryggningar 28 3 Programvara för ställningsbyggnad 30 3 Skyddsutrustning, bröstningstving 30 3 Höjdtransport Diverse tillbehör } Bottenskruvar } Kopplingar Sid 4 5 Sid 2 5 } Hängställningar Sid 8 9 } Tak och fotgängarskydd Sid 8 9 } Programvara för ställningsbyggnad Sid 30 3 } Skyddsutrustning Sid 30 3 Layhers systemställningar får inte byggas med inblandning av komponenter, eller sammankopplas med ställning, av annat fabrikat än Layher. I sådana fall skall en särskild utredning om bärförmågan utföras. Normal komplettering av ställning med ställningsrör och godkända kopplingar möter dock inga hinder. } Bröstningstving Sid 30 3 Alla mått och vikter är riktvärden med förbehåll för tekniska ändringar 2

3 u Tillbehör för ställningssystem Den mångsidiga problemlösaren Layher erbjuder ett omfattande och komplett program av tillbehör som är: Prisvärt, pålitligt och systemoberoende } Intäckningar Sid 22 } Förankringar Sid 6 7 } Överbryggningar Sid 28 3 } Steguppgångar Sid 24 } Fackverk, stål eller aluminium Sid 6 } Kopplingar och rör Sid 2 5 } Detaljer till mobila ställningar Sid 20 2 } Höjdtransport Sid } Verktyg Sid 4 5 } Diverse tillbehör Sid } Lagerpallar Sid

4 u Bottenskruvar För anpassning till markytan kan du välja mellan fotplatta utan höjdinställning eller justerbara bottenskruvar med en robust och självrensande rundgänga. Färg- och hackmarkeringar skyddar mot för lång utskruvning. Beakta alltid underlagets bärighet och använd lastfördelande underslag. 4 cm 8 cm 4 cm Rundgängan på samtliga Layhers bottenskruvar har en utvändig diameter på 38 mm och en stigning på 8, mm. Bottenskruvens vingdiameter är 205 mm. Fotplattans dimensioner är 50 x 50 x 5 mm. Fotplatta 2 Bottenskruv röd 3 Bottenskruv röd, förstärkt Bottenskruv (normal) = 4,5 mm godstjocklek Bottenskruv förstärkt = 6,3 mm godstjocklek Dimensionerande bärförmåga, bottenskruvarnas tvärsnitt enl. SS-EN 28- Variant Npl,d [kn] Mpl,d [kncm] Vpl,d [kn] normal 97,7 83,0 36,0 förstärkt 9,9 94,5 44, massiv 288,0 57,0 06,0 2 cm 30 cm 4 cm 55 cm 6 Bottenskruv 50, förstärkt 4 Bottenskruv 60, massi 5 Bottenskruv 80, förstärkt } Ledad toppskruv kan användas vid montage av balkar med upp till 5% lutning mot horisontalplanet i längs- och tvärriktning. Ingen tidskrävande kilning behöver utföras. } Korstoppskruv 45, massiv används ihop med ex. H20-balk eller stålbalk i stämptorn (Allround TG60) eller i kompletterande ställning. Korstoppskruvens gaffelhöjd stabiliserar ex. H20-balkar. Det är möjligt att montera en eller två H20-balkar i korstoppskruven och höjdjusteringen görs via vingmuttern. Korstoppskruven är lämplig för alla vanliga arbeten inom betonggjutning. 26 cm 0 Korstoppskruv 45, massiv 28 cm 7 Toppskruv 45, massiv 28 cm 8 Ledad toppskruv 45, massiv 4 cm 9 Toppskruv 60, förstärkt Med } Plastunderlägg för bottenskruv kan känsliga underlag skyddas. Genom att använda } Justerbart underslag, kan bottenskruvar användas på lutande underlag. Genom att vrida den över delen kan lutningen justeras 0 till 6 %. Den statiska lasten påverkas inte. Plastunderlägg för bottenskruv 2 Justerbart underslag 4

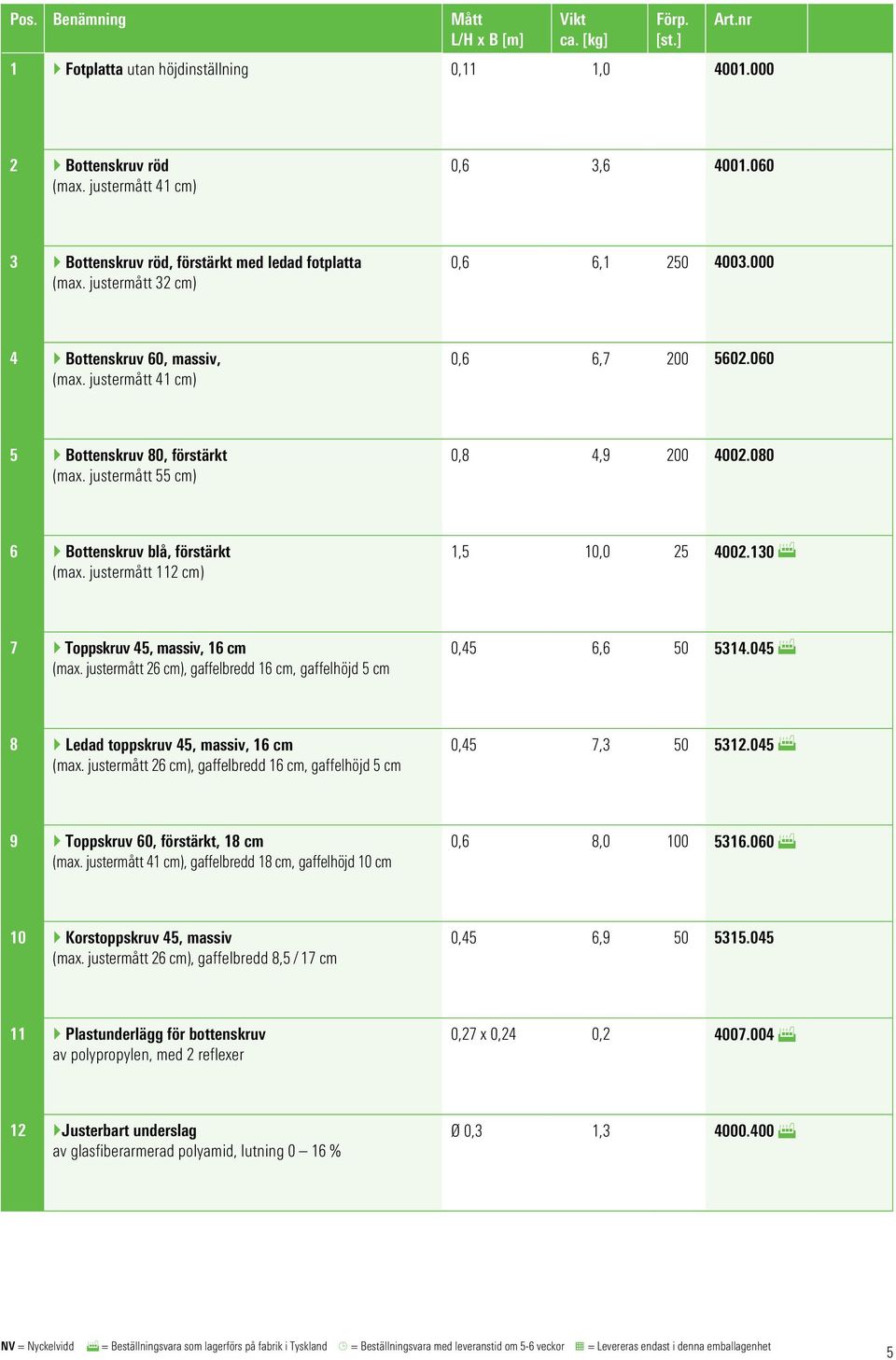

5 Pos. Benämning Mått } Fotplatta utan höjdinställning 0,, } Bottenskruv röd (max. justermått 4 cm) 0,6 3, } Bottenskruv röd, förstärkt med ledad fotplatta (max. justermått 32 cm) 0,6 6, } Bottenskruv 60, massiv, (max. justermått 4 cm) 0,6 6, } Bottenskruv 80, förstärkt (max. justermått 55 cm) 0,8 4, } Bottenskruv blå, förstärkt (max. justermått 2 cm),5 0, F 7 } Toppskruv 45, massiv, 6 cm (max. justermått 26 cm), gaffelbredd 6 cm, gaffelhöjd 5 cm 0,45 6, F 8 } Ledad toppskruv 45, massiv, 6 cm (max. justermått 26 cm), gaffelbredd 6 cm, gaffelhöjd 5 cm 0,45 7, F 9 } Toppskruv 60, förstärkt, 8 cm (max. justermått 4 cm), gaffelbredd 8 cm, gaffelhöjd 0 cm 0,6 8, F 0 } Korstoppskruv 45, massiv (max. justermått 26 cm), gaffelbredd 8,5 / 7 cm 0,45 6, } Plastunderlägg för bottenskruv av polypropylen, med 2 reflexer 0,27 x 0,24 0, F 2 }Justerbart underslag av glasfiberarmerad polyamid, lutning 0 6 % Ø 0,3, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 5

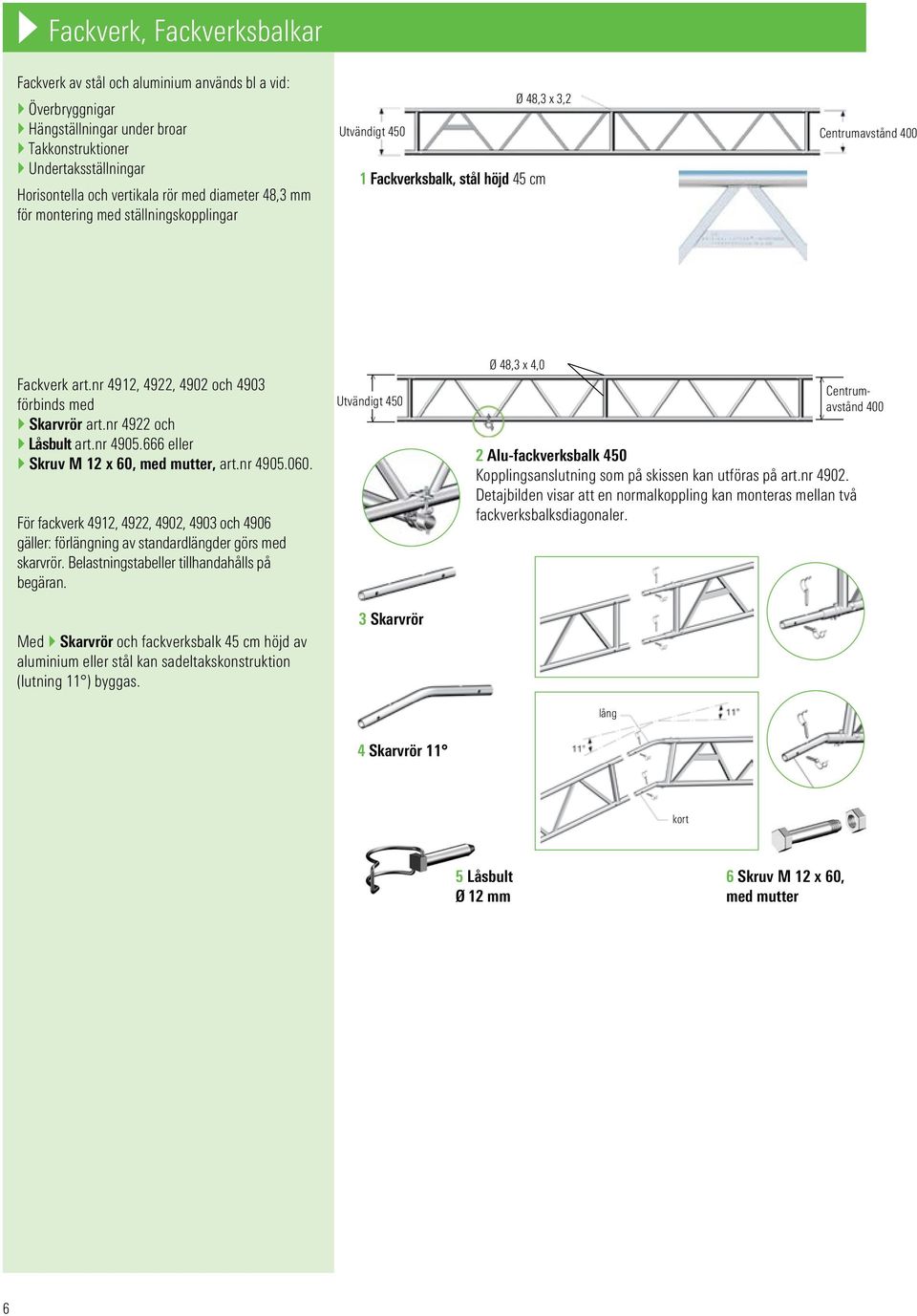

6 u Fackverk, Fackverksbalkar Fackverk av stål och aluminium används bl a vid: } Överbryggnigar } Hängställningar under broar } Takkonstruktioner } Undertaksställningar Horisontella och vertikala rör med diameter 48,3 mm för montering med ställningskopplingar Utvändigt 450 Ø 48,3 x 3,2 Fackverksbalk, stål höjd 45 cm Centrumavstånd 400 Fackverk art.nr 492, 4922, 4902 och 4903 förbinds med } Skarvrör art.nr 4922 och } Låsbult art.nr eller } Skruv M 2 x 60, med mutter, art.nr För fackverk 492, 4922, 4902, 4903 och 4906 gäller: förlängning av standardlängder görs med skarvrör. Belastningstabeller tillhandahålls på begäran. Med } Skarvrör och fackverksbalk 45 cm höjd av aluminium eller stål kan sadeltakskonstruktion (lutning ) byggas. Utvändigt Skarvrör Ø 48,3 x 4,0 Centrumavstånd Alu-fackverksbalk 450 Kopplingsanslutning som på skissen kan utföras på art.nr Detajbilden visar att en normalkoppling kan monteras mellan två fackverksbalksdiagonaler. lång 4 Skarvrör kort 5 Låsbult Ø 2 mm 6 Skruv M 2 x 60, med mutter 6

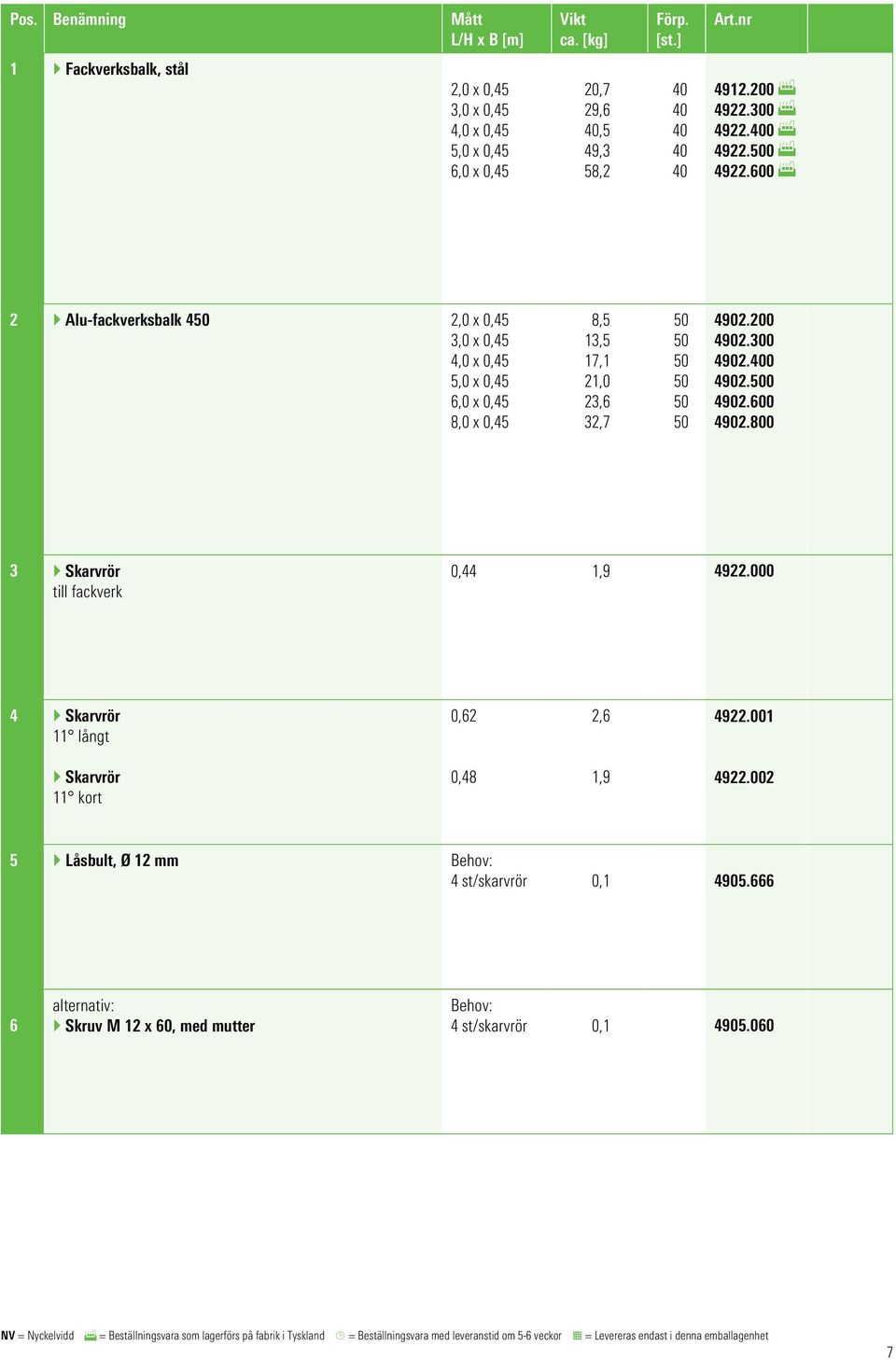

7 Pos. Benämning Mått } Fackverksbalk, stål 2,0 x 0,45 3,0 x 0,45 4,0 x 0,45 5,0 x 0,45 6,0 x 0,45 20,7 29,6 40,5 49,3 58, F F F F F 2 } Alu-fackverksbalk 450 2,0 x 0,45 3,0 x 0,45 4,0 x 0,45 5,0 x 0,45 6,0 x 0,45 8,0 x 0,45 8,5 3,5 7, 2,0 23,6 32, } Skarvrör till fackverk 0,44, } Skarvrör långt 0,62 2, } Skarvrör kort 0,48, } Låsbult, Ø 2 mm Behov: 4 st/skarvrör 0, alternativ: } Skruv M 2 x 60, med mutter Behov: 4 st/skarvrör 0, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 7

8 u Fackverk, Fackverksbalkar } Fackverksbalk stål, 75 cm hög, kan bära högre laster t ex överbryggningar av stora spännvidder. Belastningstabeller tillhandahålls på begäran. Utvändigt 750 Ø 48,3 x 4,0 Centrumavstånd 700 Den tyngre fackverksbalken art.nr 4906 förbinds med } Skarvrör för stålfackverk, art.nr och } Bult 4 x 77 mm, art.nr , med } Säkerhetssprint 2,8 mm, eller } Skruv M 4 x 65 mm, med mutter, art.nr Fackverksbalk 7 Skarvrör för stålfackverk 8 Bult Ø 4 x 77 mm med 9 Säkerhetssprint 2,8 mm 0 Skruv M 4 x 65, med mutter } Alu-fackverksbalk 750 är ett lättare alternativ för högre laster t ex överbryggningar av stora spännvidder. Belastningstabeller tillhandahålls på begäran. Utvändigt 750 Ø 48,3 x 4,5 Centrumavstånd 700 Alu-fackverksbalk 750 8

9 Pos. Benämning Mått 6 } Fackverksbalk Stål 2,0 x 0,75 3,0 x 0,75 4,0 x 0,75 5,0 x 0,75 6,0 x 0,75 7,0 x 0,75 35,5 48,5 6,0 78,0 90,0 02, F F F F F F 7 } Skarvrör för stålfackverk, 36 mm 0,44 3, } Bult 4 x 77 mm Behov: 4 st/skarvrör 0, 20 # med } Säkerhetssprint, 2,8 mm Behov: 4 st/skarvrör 0,0 20 # alternativ: } Skruv M 4 x 65, med mutter Behov: 4 st/skarvrör 0, 20 # F } Alu-fackverksbalk 750 2, x 0,75 3, x 0,75 4, x 0,75 5, x 0,75 6, x 0,75 7, x 0,75 4,0 9,5 26,0 32, 38, 44, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 9

10 u Fackverk, Fackverksbalkar } Alu-trekantsfackverk är ett lätt och mångsidigt fackverk. Det lämpar sig som exempelvis lodrät pelare och som belysningstvärbalk. Den är knäckoch vippsäker utan extra stagning. Måtten är 45 x 45 x 45 cm. Montering med ställningskopplingar. Fackverket förlängs med fackverksbalk och skruv, art.nr eller bult, art.nr med säkerhetssprint, art.nr Belastningstabeller tillhandahålls på begäran. Ø 48,3 x 4,0 Alu-trekantsfackverk } Trekantsspiror är dimensionerade för att ta upp stora laster, även i provisoriska hallbyggnader i förbindelse med fackverk 492, 4922, skarvrör och kopplingar. De tjänstgör då som en bärande konstruktion för pulpet- och sadeltak, såväl som för speciallösningar. Trekantsspirans yttermått är 22 x 22 x 22 cm och passar till ställningskopplingar Ø 48,3 mm. Belastningstabeller tillhandahålls på begäran. } Fotplattan fördelar laster på underlaget. 2 Trekantsspira 3 Fotplatta för trekantsspira Vy uppifrån av fackverksbalk i trekantsspira } Alu-U-profil med kopplingar används då plattformar behöver monteras på fackverk. Genom kopplingarna kan U-profilen användas på alla fackverk med ett rördiameter på 48,3 mm. 4 Alu-U-profil med kopplingar } Vägganslutning fackverk 0,4 m Vägganslutning för fackverk 492, 4922 och Vid överbryggningskonstruktioner fordras statisk beräkning. 5 Vägganslutning fackverk 0,4 m Centrumavstånd 400 Skruvar och bultar se sid 6 och 7 } I-balk med träprofil är en lättare balk som används vid lägre bygghöjder för innertaksställningar, landgångar och överbryggningar. Balk av aluminium, 60 mm höjd. fläns, 5 mm bred med T-skruv för anslutning av spårskruvar. fläns, 00 mm bred, med utbytbart virkesinlägg för vägganslutning. Belastningstabeller tillhandahålls på begäran. } Skarvprofil till I-balk,2 m görs med 0 cm avstånd. För förlängning av profilbäraren anpassas måtten. Genomsnitt 40 x 80 mm, stål, varmförzinkat. 6 I-balk med träprofil 7 Skarvprofil til I-balk,,2 m se skisser sid 9 Virke 43 x 45 mm För spårskruv 0

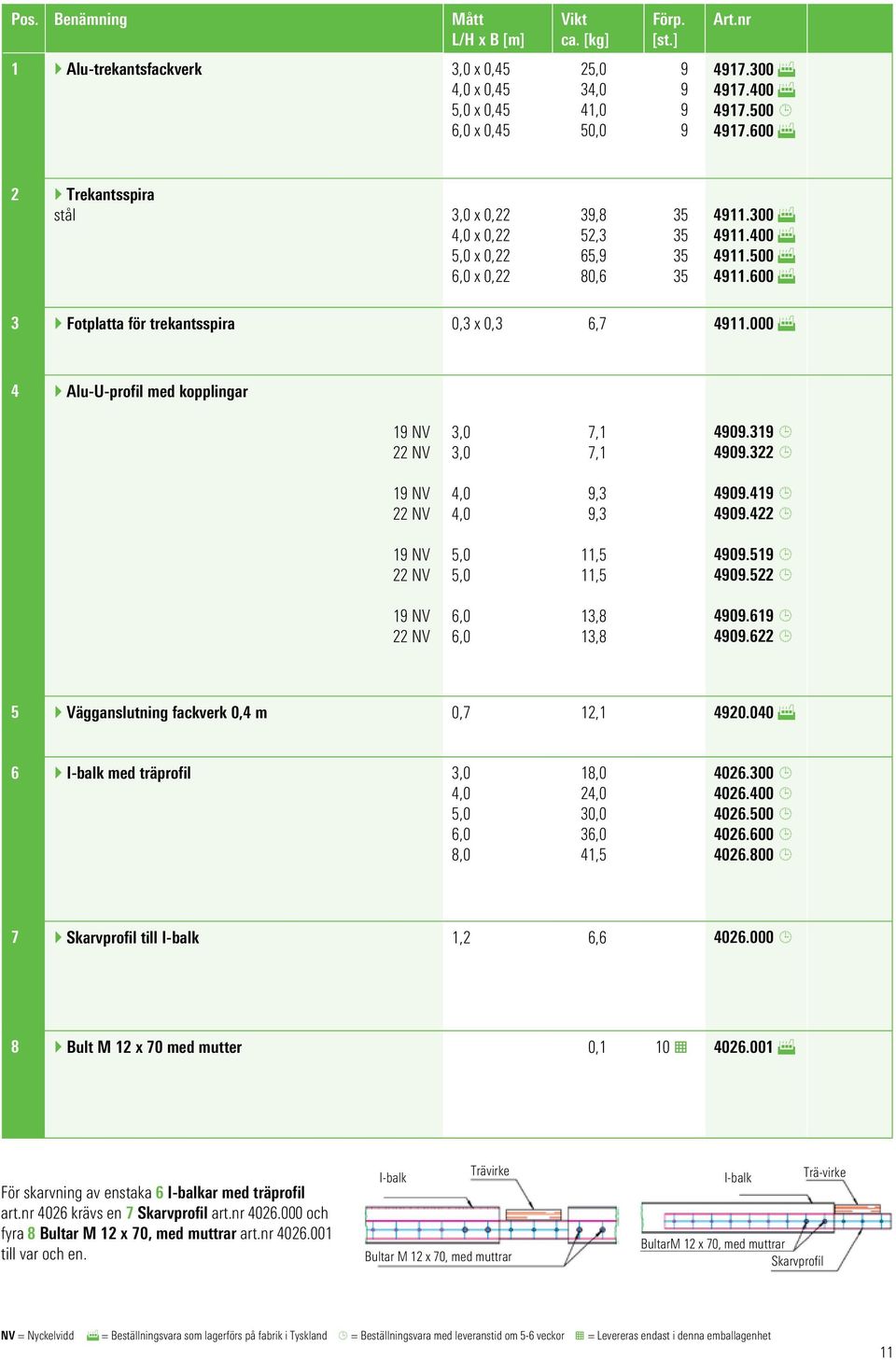

11 Pos. Benämning Mått } Alu-trekantsfackverk 3,0 x 0,45 4,0 x 0,45 5,0 x 0,45 6,0 x 0,45,0 34,0 4,0 50, F F F 2 } Trekantsspira stål 3,0 x 0,22 4,0 x 0,22 5,0 x 0,22 6,0 x 0,22 39,8 52,3 65,9 80, F F F F 3 } Fotplatta för trekantsspira 0,3 x 0,3 6, F 4 } Alu-U-profil med kopplingar 9 NV 3,0 3,0 7, 7, NV 4,0 4,0 9,3 9, NV 5,0 5,0,5, NV 6,0 6,0 3,8 3, } Vägganslutning fackverk 0,4 m 0,7 2, F 6 } I-balk med träprofil 3,0 4,0 5,0 6,0 8,0 8,0 24,0 30,0 36,0 4, } Skarvprofil till I-balk,2 6, } Bult M 2 x 70 med mutter 0, 0 # F För skarvning av enstaka 6 I-balkar med träprofil art.nr 4026 krävs en 7 Skarvprofil art.nr och fyra 8 Bultar M 2 x 70, med muttrar art.nr till var och en. I-balk Trävirke Bultar M 2 x 70, med muttrar I-balk Trä-virke BultarM 2 x 70, med muttrar Skarvprofil NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet

12 u Rör, kopplingar, bultar Allmänna byggnationer Ställningsrör av stål (varmförzinkat) eller aluminium ger i kombination med kopplingar möjlighet till specialuppbyggnader och påbyggnader utöver standardutförandet. } 33 mm rör,,5 m används till stålplank T4. För specialuppbyggnader utöver standard hänvisas till säkerhetsbestämmelser. Ställningsrör, stål, 48,3 x 4, mm stålrör,,5 m 3 Alu-ställningsrör, 48,3 x 4,0 4 Föranskringskoppling Används i anslutning till art.nr 4600.xxx } Kopplingar Normal-, vrid- och skarvkopplingar av stål är utformade enligt SS-EN 74 och godkända av SP (typkontrollintyg nr ). Åtdragningsmoment 50 Nm. } Förankringskoppling i kombination med ett ställningsrör av stål kan användas till förankringar } Fackverkskoppling 5 Normalkoppling För rätvinklig anslutning av rör med Ø 48,3 mm. 6 Vridkoppling För anslutning av rör med Ø 48,3 mm i valfri vinkel. 7 Skarvkoppling För skarvning av två rör med Ø 48,3 mm. Endast tillsammans med skarvplugg art.nr Exempel på fackverkskoppling 8 Skarvplugg Endast i anslutning till skarvkoppling art.nr Normalkoppling med kil För rätvinklig anslutning av rör med Ø 48,3 mm. 0 Vridkoppling med kil För anslutning av rör med Ø 48,3 mm i valfri vinkel. } Vridkoppling Exempel på vridkoppling med kil Fackverkskoppling 90 vinkel mellan rör med Ø 48,3 mm. 2 Övergångskoppling 48,3 x 33,7 mm För rätvinkliga anslutningar av rör Ø 33,7 mm med rör Ø 48,3 mm. 3 Övergångskoppling vridbar 48,3 x 33,7 mm För anslutning av rör Ø 48,3 mm med rör Ø 33,7 mm i valfri vinkel. 4 Vridkoppling med kil För anslutningar av rör med Ø 48,3 mm med en topp- eller bottenskruv i valfri vinkel 5 Övergångskoppling 60,3 x 48,3 mm För rätvinklig anslutning av ett rör Ø 60,3 mm med ett rör Ø 48,3 mm. 6 Övergångskoppling vridbar 60,3 x 48,3 mm För anslutning av rör Ø 48,3 mm med rör Ø 60,3 mm i valfri vinkel. 2

13 Pos. Benämning Mått } Ställningsrör, stål, Ø 48,3 x 4,0 mm, enligt SS-EN 39,0 2,0 3,0 4,0 5,0 6,0 2 } 33 mm rör,,5 m Ø 33,7 x 2, mm 3 } Alu-ställningsrör Ø 48,3 x 4,0 mm 4,5 9,0 3,5 6,7 22,7, F ,5 3, ,0 2,0 3,0 4,0 5,0 6,5 8,0,5 3,0 4,5 6,0 7,5 8,9, F F F F F F 4 } Förankringskoppling 9 NV 0, } Normalkoppling 23 NV 9 NV Klass BB, SS-EN 74- RA BB C3 M för klass B och BB på Ø 48,3 mm stål- och aluminiumrör 6 } Vridkoppling 23 NV 9 NV Klass B, SS-EN 74- SW B C3 M, för klass B på Ø 48,3 mm stål- och aluminiumrör 7 } Skarvkoppling, dragfast 9 NV Klass B, SS-EN 74- SF B C3 M, för klass B på Ø 48,3 mm stål- och aluminiumrör 8 } Skarvplugg Klass B, SS-EN 74- SF B C3 M, för klass B på Ø 48,3 mm stål- och aluminiumrör 9 } Normalkoppling med kil Klass B, SS-EN 74-B-C, för klass B på Ø 48,3 mm stål- och aluminiumrör 0 } Vridkoppling med kil Klass A, SS-EN 74-A-C, för klass A på Ø 48,3 mm stål- och aluminiumrör } Fackverkskoppling 9 NV För Fackverk- och ställningsrör, Ø 48,3 mm,,3,3,5,5,5,8, F F F F F ,2, , F, F,6, F } Övergångskoppling 9 NV fast, Ø 48,3 x Ø 33,7 mm,3, F } Övergångskoppling 9 NV vridbar, Ø 48,3 x Ø 33,7 mm,6, F } Vridkoppling med kil för bottenskruv 5 } Övergångskoppling fast, Ø 60,3 x Ø 48,3 mm 6 } Övergångskoppling vridbar, Ø 60,3 x Ø 48,3 mm, F, F 2, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 3

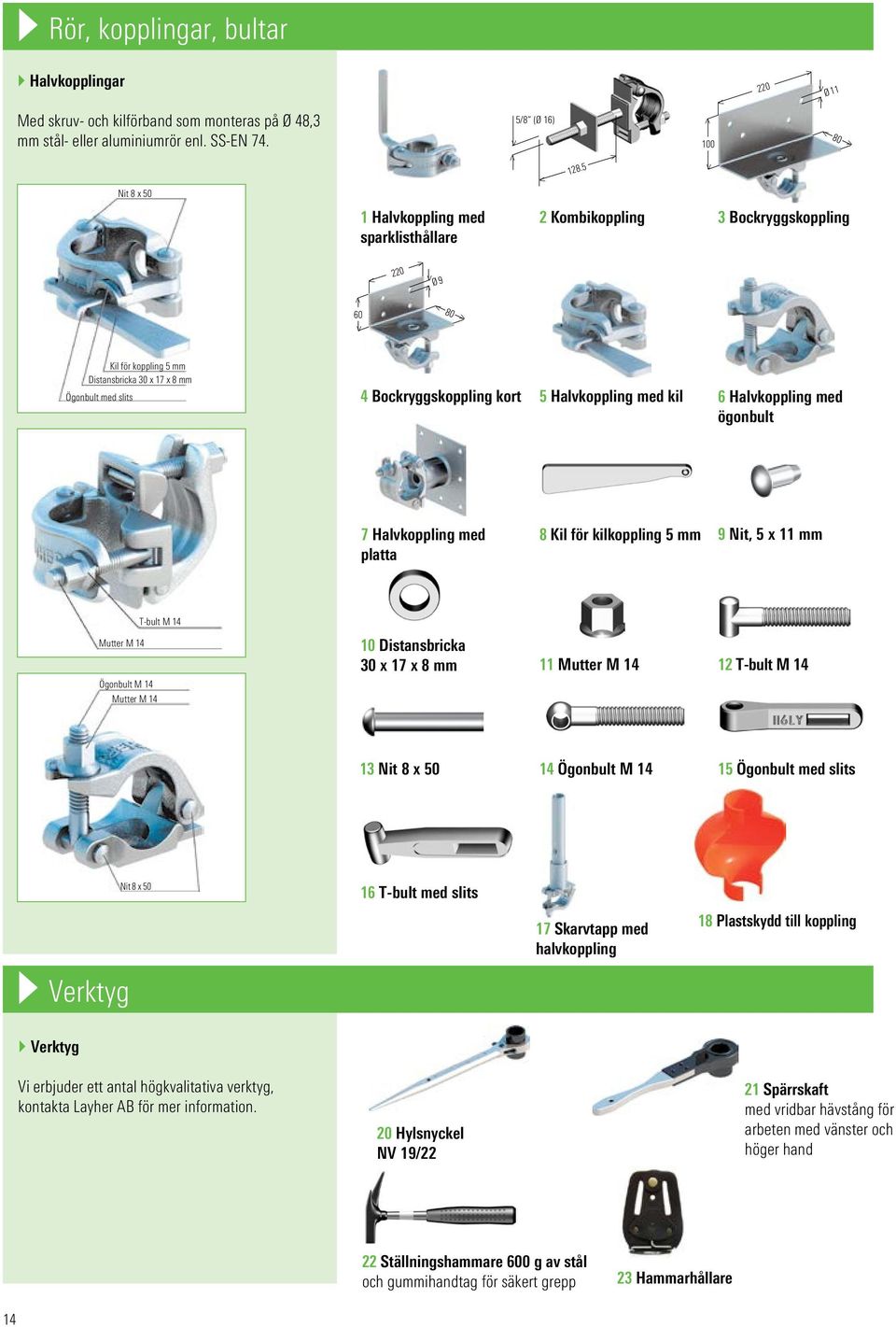

14 u Rör, kopplingar, bultar } Halvkopplingar Med skruv- och kilförband som monteras på Ø 48,3 mm stål- eller aluminiumrör enl. SS-EN 74. 5/8 (Ø 6) Ø 80 Nit 8 x Halvkoppling med sparklisthållare 2 Kombikoppling 3 Bockryggskoppling 220 Ø Kil för koppling 5 mm Distansbricka 30 x 7 x 8 mm Ögonbult med slits 4 Bockryggskoppling kort 5 Halvkoppling med kil 6 Halvkoppling med ögonbult 7 Halvkoppling med platta 8 Kil för kilkoppling 5 mm 9 Nit, 5 x mm T-bult M 4 Mutter M 4 Ögonbult M 4 Mutter M 4 0 Distansbricka 30 x 7 x 8 mm Mutter M 4 2 T-bult M 4 3 Nit 8 x 50 4 Ögonbult M 4 5 Ögonbult med slits Nit 8 x 50 6 T-bult med slits 7 Skarvtapp med halvkoppling 8 Plastskydd till koppling u Verktyg } Verktyg Vi erbjuder ett antal högkvalitativa verktyg, kontakta Layher AB för mer information. 20 Hylsnyckel NV 9/22 2 Spärrskaft med vridbar hävstång för arbeten med vänster och höger hand 22 Ställningshammare 600 g av stål och gummihandtag för säkert grepp 23 Hammarhållare 4

15 Pos. Benämning Mått } Halvkoppling med sparklisthållare 9 NV 2 } Kombikoppling 9 NV för anslutning av virke 3 } Bockryggskoppling 9 NV lång med stålkonsol för träbalk, dimension träbalk ex. 0 x 2 cm 4 } Bockryggskoppling 9 NV kort med stålkonsol för träbalk, dimension träbalk ex. 8 x 8 cm 5 } Halvkoppling med kil Klass A, enl SS-EN 74-, för klass A på Ø 48,3 mm stål- och aluminiumrör,0,0 0,22,9,9 0,2,4, F , F F F F F 0, F 6 } Halvkoppling med ögonbult 9 NV Klass B, enl SS-EN 74- för klass B på Ø 48,3 mm stål- och aluminiumrör 0,8 0, F } Halvkoppling med platta 9 NV För anslutning av paneler till ställningsrör Ø 48,3 mm 0,2 x 0,2, F 8 } Kil för kilkoppling 5 mm 0, 5 # F 9 } Nit, 5 x mm 0,0 5 # F 0 } Distansbricka 30 x 7 x 8 mm 0,03 5 # F } Mutter M 4 9 NV 0,03 0, F F 2 } T-bult M 4 0, 5 # } Nit 8 x 50, rundad-fg 0,02 0 # F 4 } Ögonbult M 4 0, 5 # } Ögonbult med slits 0, 5 # F 6 } T-bult med slits 0, 5 # F 7 } Skarvtapp med halvkoppling 9 NV för montering på rör Ø 48,3 mm 8 } Plastskydd till koppling med reflex, låses med buntband (se sid 22, Pos. 7) 0,3,8, F , F Pos. Benämning Mått NV = Nyckelvidd } Hylsnyckel standard 23 mm } Förstärkt hylsnyckel 23 mm } Hylsnyckel NV 9/22 för nyckelvidd 9 och 22 mm med vridbar hävstång 0,32 0, } Spärrskaft 9 NV 0,32 0, } Ställningshammare 0,32 0, } Hammarhållare } Skiftnyckel Bahco Haj } Kniv Mora, röd } Måttstock mm tum F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet

16 u Förankringar Ställningen måste förankras vinkelrätt mot och parallellt med fasaden. Förankringarna måste kunna ta upp både tryck- och dragkrafter. Layher erbjuder dig snabba och säkra lösningar Förankringsrör 0,38 m, som med en normalkoppling fästs till spiran. Förankringsrör 0,38 m, som V-formigt fästs till spiran med normalkopplingar. Förankringsrör 0,95 m/,45 m, som med två normalkopplingar fästs till både inner- och ytterspira. } Den optimala kombinationen av förankringsögla och nylonplugg säkerställer hög draghållfasthet. } Den högkvalitativa svetsningen förebygger att öglan böjs upp. } Markeringen möjliggör visuell övervakning av montaget. } Det höghållfasta stålet och zinkskiktet garanterar lång livslängd. Förankringskrafterna i enlighet med typkontrollintyget eller efter specifik verifiering kan variera kraftigt. Förankringarnas kraftupptagningsförmåga, särskilt beroende på vad de förankras mot, måste kontrolleras och verifieras noggrant. Förankringarnas kraftupptagningsförmåga kan kontrolleras med Layhers förankringsprovare (se nedan) och jämföras mot värdena enligt typkontrollintygen. Kontrollen skall sedan dokumenteras. Vänligen följ anvisningarna från leverantören av pluggar. } ETICS-förankring är framtagen för att kunna överföra stora krafter, parallellt med fasaden, i samband med tilläggsisolering. För användning se monteringsinstruktionen för ETICS-förankring. Förankringsrör 2 Förankringsögla 3 Nylonplugg 4 Ändskydd 2 mm 6 Jordspett 7 Stödbensstöd 5 Stödben teleskopiskt 3,3 6,0 m 8 ETICS-förankring, hel 9 ETICS-platta 0 ETICS-bult ETICSgängstång 2 Plaströr 3 Hatt för plaströr 4 Låsmutter u Kontrollverktyg, mätapparater Våra monteringsinstruktioner och/eller typkontrollintyg hänvisar till värden för förankringskraften. Dessa laster måste alltid kunna verifieras. } Förankringsprovare i praktisk låda med två mätområden (upp till 4,5 kn/9,0 kn). Kontrollasterna avläses på den tillhörande skalan och dokumenteras i kontrollprotokollet. Verktygets tolerans ±5 %. 5 Förankringsprovare 6 Magnetvattenpass 7 Safetag instickskort till stoppskylt 8 Safetag hållare för instickskort 6

17 Pos. Benämning Mått } Förankringsrör 0,30 0,50 0,65 0,75,00,20,0 2,0 2,5 3,0 4,0 4, } Förankringsögla, trä Ø 20 mm 9 x 00 mm 9 x 50 mm 9 x 200 mm 9 x 0 mm 9 x 300 mm 9 x 350 mm x 00 mm 2 x 50 mm 2 x 200 mm 2 x 0 mm 2 x 300 mm 2 x 350 mm 3 } Nylonplugg 2 mm 4 mm } Ändskydd 2 mm, 2 mm 0,0 00 # F vit, till rör art.nr } Stödben teleskopiskt 3,3 6,0 m 3,3 28, F 6 } Jordspett, Ø 24 mm 470 mm, F 7 } Stödbensstöd 8, F 8 } ETICS-förankring 600 komplett, upp tom ca. 200 mm isolering } ETICS-förankring 800 komplett, upp tom ca. 300 mm isolering, del 9, 0 (2 x), ( x) och 4 (4 x) 9 } ETICS-förankring 600 } ETICS-förankring 800 0,68 0,88 0,68 0,88 5,5 6,9 2,5 3, F F F F 0 } ETICS-bult, M 2 x mm 0, F } ETICS-gängstång, upp tom ca. 200 mm isolering } ETICS-gängstång, upp tom ca. 300 mm isolering 0,38 0,48,0, F F 2 } Plaströr, 50 m 5, F 3 } Hatt för plaströr 0, F 4 } Låsmutter, NV 36 0, F Pos. Benämning Mått 5 } Förankringsprovare i förvaringslåda av stål för kontroll av förankringarna 0,6 9, } Vattenpass Torped magnet TVP20 magnet AZM40 magnet AZM mm 400 mm 600 mm } Safetag instickskort till stoppskylt } Safetag hållare för instickskort NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 7

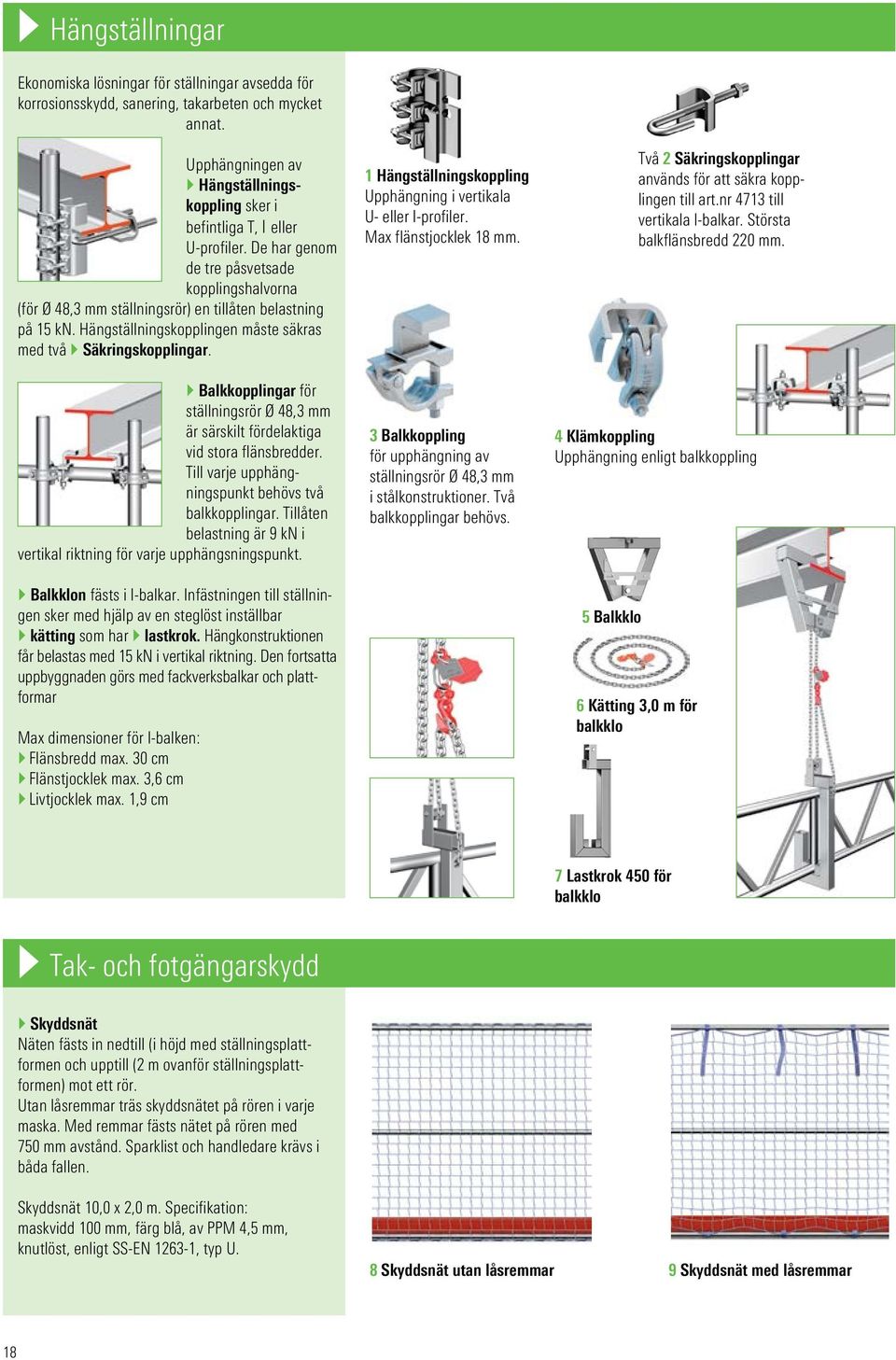

18 u Hängställningar Ekonomiska lösningar för ställningar avsedda för korrosionsskydd, sanering, takarbeten och mycket annat. Upphängningen av } Hängställningskoppling sker i befintliga T, I eller U-profiler. De har genom de tre påsvetsade kopplingshalvorna (för Ø 48,3 mm ställningsrör) en tillåten belastning på 5 kn. Hängställningskopplingen måste säkras med två } Säkringskopplingar. } Balkkopplingar för ställningsrör Ø 48,3 mm är särskilt fördelaktiga vid stora flänsbredder. Till varje upphängningspunkt behövs två balkkopplingar. Tillåten belastning är 9 kn i vertikal riktning för varje upphängsningspunkt. } Balkklon fästs i I-balkar. Infästningen till ställningen sker med hjälp av en steglöst inställbar } kätting som har } lastkrok. Hängkonstruktionen får belastas med 5 kn i vertikal riktning. Den fortsatta uppbyggnaden görs med fackverksbalkar och plattformar Max dimensioner för I-balken: } Flänsbredd max. 30 cm } Flänstjocklek max. 3,6 cm } Livtjocklek max.,9 cm Hängställningskoppling Upphängning i vertikala U- eller I-profiler. Max flänstjocklek 8 mm. 3 Balkkoppling för upphängning av ställningsrör Ø 48,3 mm i stålkonstruktioner. Två balkkopplingar behövs. Två 2 Säkringskopplingar används för att säkra kopplingen till art.nr 473 till vertikala I-balkar. Största balkflänsbredd 220 mm. 4 Klämkoppling Upphängning enligt balkkoppling 5 Balkklo 6 Kätting 3,0 m för balkklo 7 Lastkrok 450 för balkklo u Tak- och fotgängarskydd } Skyddsnät Näten fästs in nedtill (i höjd med ställningsplattformen och upptill (2 m ovanför ställningsplattformen) mot ett rör. Utan låsremmar träs skyddsnätet på rören i varje maska. Med remmar fästs nätet på rören med 750 mm avstånd. Sparklist och handledare krävs i båda fallen. Skyddsnät 0,0 x 2,0 m. Specifikation: maskvidd 00 mm, färg blå, av PPM 4,5 mm, knutlöst, enligt SS-EN 263-, typ U. 8 Skyddsnät utan låsremmar 9 Skyddsnät med låsremmar 8

19 Pos. Benämning Mått } Hängställningskoppling tillåten belastning 5 kn. Kopplingen säkras med två säkringskopplingar art.nr , F 2 } Säkringskoppling 24 NV 0,24 0, F 3 } Balkkoppling för I-balk, tillåten belastning 9 kn gapöppning vridbar 9 NV 0-9 mm 0-44 mm mm 3-50 mm,, F } Klämkoppling 9 NV för I-balk, tillåten belastning 9 kn,4, F F 5 } Balkklo automatisk låsning vid stägning 0,5 x 0,4, F 6 } Kätting 3,0 m för balkklo tillåten belastning 5 kn 3,0 3, F 7 } Lastkrok 450 för balkklo tillåten belastning 5 kn 0,68 x 0,24 6, F } Skyddsnäten måste årligen kontrolleras! Skyddsnät får bara användas inom ett år efter kontroll. Om äldre skyddsnät ska användas måste de kontrolleras så att det kan säkerställas att nätgarnet fortfarande klarar en dragkraft som är minst 2 kn. Vi gör kontrollen utan kostnad för dig. Skicka bara in en provtråd till Layher. I SS-EN 263-, typ U, Skyddsnät och skyddsnättillbehör, Säkerhetstekniska krav och kontroll finns under punkt 4.3 Bruksanvisning, också uppgifter om tidpunkt för utmönstring. Pos. Benämning Mått 8 } Skyddsnät utan låsremmar 0,0 x 2,0 4, F 9 } Skyddsnät med låsremmar 0,0 x 2,0 5, F 0 } Låsrem, blå 0,5 0,03 50 # F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 9

20 u Detaljer till mobila ställningar } Hjul för olika belastningar har flera användningsområden. Hjulen sticks in i ställningsröret och kopplas samman med ställningen. Vid ställningskonstruktioner med hög andel konstant last rekommendrar vi att hjul 000/200 används. De mobila lösningarna för tomställning, övergångar eller hängställning är oftast de bästa alternativet vad gäller teknisk lämplighet, planering och pris. Även inom detta område talar valbarheten, leveranskapaciteten, priset och inte minst erfarenheten för Layher. För tunga flyttbara ställningar: } Hjul 700 med gummibeläggning för användning på ömtåliga underlag med skarvtapp för spira. Anslutningsmöjlighet för koppling för att säkerställa att hjulen inte faller ur spiran. Total höjd exkl. skarvtapp 360 mm. } Stabilisatorbalk Justerbar: bredd max. 3,2, min 2,3m. Stabilisatorbalken kan användas till samtliga ställningssytem (SpeedyScaf, Allround och ställningar av annat fabrikat samt till rör och kopplingar med Ø 48,3 mm). Hjul Hjul Hjul 700 med gummibeläggning 4 Hjul 000 med gummibeläggning 5 Hjul 200 med koppling Den påsvetsade halvkopplingen ger i kombination med ett ställningsrör, möjlighet att spärra och rikta upp hjulen i åkriktningen. 6 Stabilisatorbalk 3,2 m justerbar } Skarvtapp för rullställning fästs till önskad plats på stabilisatorbalken med bygel art.nr , Den fortsatta uppbyggnaden sker genom att spiror ställs på skarvtappen. Det gör det möjligt att arbeta flexibelt på taket eller väggen (i mitten eller på sidan). 7 Skarvtapp för rullställnig } Rulltaksbalk används bland annat för att göra väderskydd rullbara. Den kan också användas i en mängd andra applikationer där ställningskonstruktioner behöver vara mobila. 8 Rulltaksbalk } Hjul för räls för användning på skenor. Totalhöjd: 33 mm. Stålhjul: ytterdiameter Ø 285 mm innerdiameter Ø 242 mm bredd utvändigt 95 mm, fri bredd 75mm. Den påskruvade halvkopplingen ger i kombination med ett ställningsrör möjlighet att rikta upp hjulen i åkriktningen. 9 Hjul för räls Spirskarvar säkras med } Låsbyglar i vissa fall mot oavsiktligt lyft till exempel när ställningen förflyttas med kran eller under särskilt förhållanden med stark vind. 0 Låsbygel Exempel på användning för hjul på räls med åkvagn. 20

21 Pos. Benämning Mått } Hjul 700 Hjul av plast, Ø 200 mm, med bottenskruv, inställningsområde 0,3 0,6 m, skruv med låsanordning, dubbel bromsarm och lastcentrering i bromsat tillstånd. Hjul och vridkrans bromsbara. Tillåten belastning: med broms 7 kn, utan broms: 3,5 kn. Ø 0,2 7, } Hjul 000 Hjul av plast, Ø 200 mm, med bottenskruv, inställningsområde 0,3 0,6 m, skruv med låsanordning, dubbel bromsarm och lastcentrering i bromsat tillstånd. Hjul och vridkrans bromsbara. Tillåten belastning 0 kn (med och utan broms). Ø 0,2 8, } Hjul 700 med gummibeläggning Kullagrat lättmetallhjul, Ø 200 mm, med bottenskruv, inställningsområde 0,3 0,6 m, skruv med låsanordning, med dubbel bromsarm och lastcentrering i bromsat tillstånd. Hjul och vridkrans bromsbara. Tillåten belastning 7 kn (med och utan broms). 8, F 4 } Hjul 000 med gummibeläggning Kullagrat lättmetallhjul, Ø 200 mm, med bottenskruv, inställningsområde 0,3 0,6 m, skruv med låsanordning, med dubbel bromsarm och lastcentrering i bromsat tillstånd. Hjul och vridkrans bromsbara. Tillåten belastning 0 kn (med och utan broms). Ø 0,2 8, F 5 } Hjul 200 med koppling Förstärkt plasthjul, Ø 200 mm, med bottenskruv, inställningsområde 0,3 0,6 m, skruv med låsanordning, hjul och vridkrans bromsbara. Tillåten belastning 2 kn (med och utan broms). Ø 0,2 2, F 6 } Stabilisatorbalk 2,3-3,2 m justerbar Fyrkantrör av stål, varmförzinkat. För utvidgning av basen på rullställningen. 7 } Skarvtapp för rullställning Varmförzinkat stål. Används till stabilisatorbalk art.nr } Rulltaksbalk Varmförzinkat stål. 2,3-3,2 42, F 0,46 2, F 3, } Hjul för räls Infästning med hjälp av topplåt, hålbild 70 x 70 mm Ø 8 mm, ytterdiameter Ø 285 mm, innerdiameter Ø 242 mm, utan broms. Tillåten belastning 20 kn. Ø 0,285 28, F 0 } Låsbygel, röd 0, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 2

22 u Intäckningar Kederskensystemet Layhers kederskensystem är ett väderskyddssystem för ställningar. Det består av } Alu-skenor 2000 och } Ställningsdukar anpassade till Layhers modulmått. De bildar en sammanhängande inklädnad av ställningsytorna upp till takfoten och erbjuder därmed en så gott som vatten- och dammtät intäckning. Alu-skenorna ansluts med } Hållare och } Bultar. De vindlaster som väderskyddssystemet tål beräknas och redovisas enligt SS-EN 280/28. Avståndet mellan hållarna är max. m. Kraftupptagningen måste redovisas. För Layhers ställningar finns hållfasthetsberäkningar. Bärförmågan hos Layhers kederskensystem är dimensionerad så att ställningsfack upp till 3,07 m längd kan användas vid höjder upp till 50 m. Vid höjder över 50 m får facklängden vara högst 2,57 m. Monteringsinstruktion tillhandahålls på begäran. Se vår produktkatalog för Protective-Systems för fler lösningar. Alu-skena Alu-skena böjd, 2000 taknock (taklutning ) 2 Alu-skena böjd 2000, takfot 79 6 Toppspira, inner för väderskydd 7 Toppspira, ytter för väderskydd 4 Hållare för skena med halvkoppling för rör Ø 48,3 mm. Sektion genom kederskenprofilen 5 Hållare för skena med AR-koppling för anslutning till spirkransen. 8 Kederskena böjbar, 0,60 m För vinklad sammankoppling av två kederskenor. 9 Horisontalrör Används för stabilisering och infästning av kederdukarna vid dukkanter och dukskarvar. 0 Bult Skarv till Alu-skena 2 Fjädersprint, mm Fastsatt skyddsduk på ställningen 22

23 Pos. Benämning Mått } Alu-skena 2000 för duk,3 2,0 2, 3,0 4,0,9 3,0 3,3 4,5 6, F F F F F 2 } Alu-skena böjd 2000, takfot 79 0,35 0, F 3 } Alu-skena böjd, 2000 taknock (taklutning ) 0,3 0, F 4 } Hållare för skena med halvkoppling 9 NV 0,2, F 5 } Hållare för skena med AR-koppling 2 bultar behövs 6 } Toppspira, inner för väderskydd bult behövs 7 } Toppspira, ytter för väderskydd 2 bultar behövs 8 } Kederskena böjbar gummi/aluminium 9 } Horisontalrör stål, varmförzinkat. 2 bultar behövs. Finns för leverans i andra längder 0 } Bult M 2 x 40, till skena } Skarv till Alu-skena för duk, 2 bultar behövs 0,2, F 0,6 4, F 0,3, F 0,6, F 2,07 2,57 3,07 4,2 5, 6, F F F 0, 20 # F 0,7 0, F 2 } Fjädersprint, mm 0, } Keder ställningsduk 2,07 x 0,0 m } Keder ställningsduk 2,57 x 0,0 m } Keder ställningsduk 3,07 x 0,0 m 0,0 x 2,07 0,0 x 2,57 0,0 x 3,07 5,9 7,3 8, F F F 3 Keder ställningsduk Förstärkt och UV-stabiliserad polyetenduk med dubbelsidigt påsvetsad kederfåll Ø 3 mm. Till ställningar med modulmått 2,07 m, 2,57 m och 3,07 m. 300 g/m2. Kederdukarna kan på förfrågan levereras i andra (t ex metriska) längder och bredder. NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 23

24 u Intäckningar } Intäckningsplast och skyddsnät Som skydd mot nedsmutsning av förbipasserande och väderskydd för arbetarna på ställningen. B = Brandklass = flamskydd enl. DIN 402 B } Skyddsduk Armerad och UV-stabiliserad polyetenduk med påsvetsade ögleband på långsidorna. För ställningar med modulmått 2,57 m och 3,07 m. Ögleavstånd 0 cm. } Skyddsnät Mycket rivhållfast, UV-stabiliserat ställningsskyddsnät med fin vävstruktur. Slingerväv av små polypropenband med tre komprimerade ögleband. Ögleavstånd 0 cm. För ställningar med modulmått 2,57 m och 3,07 m. Skyddsduk och skyddsnät levereras i rullar om 20 m längd. Skyddsduk med reklamtryck: Minsta kvantitet rullar à 20 m längd. Leveranstid och tryckkostnad på förfrågan. -2 Skyddsduk 3 Skyddsnät 4 Plaststropp För fastsättning av dukar. 6 Buntband för dukar 380 x 7,6 mm 7 Buntband för nät 300 x 5,0 mm 5 Kederdukskarvkoppling För sammankoppling av kederdukar. Kopplingen vrids in i kederduken. } Plaststropp Förbinder två dukar med ställningen. u Steguppgångar 8 Alu-stege 9 Stålstege 2,5m 0 Fjädersprint, mm 24

25 Pos. Benämning Mått INTÄCKNINGAR } Buntband svart transparent 385 x 7,6 mm 340 x 7,6 mm } Fäststropp } Armerad plast, 70 gr /m 2 3,20 x 36 0, } Sommarväv 75 gr /m 2 blå vit grön blå vit grön röd orange gul svart 3,07 x 50 3,07 x 50 3,07 x 50 2,00 x 50 2,00 x 50 2,00 x 50 2,00 x 50 2,00 x 50 2,00 x 50 2,00 x 50,5,5,5 7,5 7,5 7,5 7,5 7,5 7,5 7, F F F F F F F F F } Eventväv, svart, 50 gr /m 2 2,0 x 50 2,57 x 50 5,0 5, } Kederdukskarvkoppling 0,0 00 # F 6 } Buntband för dukar 380 x 7,6 mm 0,0 00 # F 7 } Buntband för nät 300 x 5,0 mm 0,0 00 # F Layher Protectsystem framtidens intäckningssystem. Med protectsystemet erbjuder vi dig ett kassettsystem som uppfyller alla krav inom miljöskyddsområdet. Det används vid dammbildning eller extremt buller, för sandblästringsarbeten, för arbeten under besvärliga väderförhållanden m m. I kombination med SpeedyScaf- och Allroundställning skyddar kassetterna din byggarbetsplats. Kan även användas systemoberoende. Med en varierande användning av vägg-, tak-, ljus- eller bullerdämpande kassetter får du en individuell anpassning utan kompromisser. Ditt företag kan slå sig in på nya arbetsområden. Ge dig själv en avgörande konkurrensfördel på en ny marknad. Investeringen betalar sig snabbt genom en arbetskraftsbesparande montering, en hög produktkvalitet och en lång livslängd. Pos. Benämning Mått 8 } Alu-stege 0 trappsteg möjlig anslutning med normalkoppling 4 trappsteg Ø 48,3 mm art.nr trappsteg 20 trappsteg 2,9 x 0,46 4,0 x 0,46 4,9 x 0,46 5,7 x 0,46 7,2 0,0 2,0 4, F F F 9 } Stålstege 2,5 m 2,5 x 0,35 7, } Fjädersprint, mm för låsning av skarvanslutning av stege art.nr 004 0, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet

26 u Lagerpallar } Universalpall Pallen kan transportera antingen 2 ställningsramar 0,73 m eller 0 robustplattformar 0,6 m eller 24 stålplank bredd 0,32 m. Stolparna flyttas enkelt, utan verktyg beroende på lastat material. Tompallarna, där påsticksrören förvaras säkert i bottenramen, sparar utrymme vid transport och förvaring. } Lagerpallar i kvadratisk form (85) med eller utan boxinsats eller i rektangulär form (). Pallarna är öppna åt alla sidor. Rör, spiror, räcken, diagonaler, sparklister och med boxinsatsen även kopplingar och andra smådelar, kan transporteras och förvaras på den här pallen. Tompallarna, där påsticksrören förvaras säkert i bottenramen, Layhers lagerpallar de personal- och kostnadsbesparande hjälpmedlen för förvaring, transport och lagerhantering. Palltyperna har utvecklats utifrån praktisk erfarenhet. Fullastade pallar kan flyttas med gaffeltruck eller kran. Lastningstiderna förkortas. Pallarna lämpar sig för truck- eller krantransport. Fulla pallar kan staplas ovanpå varandra och sparar därmed lager- och transportyta. 58 cm 20 cm Universalpall 67 cm 79 cm 20 cm 2 Lagerpall 7 cm } Lagerpallar Pallen kan transportera exempelvis 3 ramar 0,7 m 00 räcken 90 sparklister 70 vertikalspiror 90 horisontalstag robustplattformar 0,6 m 5 stålplattformar 0,6 m 24 stålplank 0,32 m 80 cm 80 cm 7 cm } Lagerpall 265 Pallen kan transportera exempelvis 3 nockkassetter eller 20 takkassetter eller 5 skyddsnätsgrindar. 3 Lagerpall 85 4 Nät för lagerpall 85 Tomma lagerpallar kan staplas på varandra och på så sätt transporteras på ett kostnadseffektivt sätt. 260 cm 05 cm } Gallerbox Gallerboxen kan staplas med Europallar. Boxen har lyftöglor upptill. En öppning på sidan gör det möjligt att ta ut godset även om flera pallar har ställts ovanpå varandra. 05 cm 5 Lagerpall Gallerbox 26

27 Pos. Benämning Mått } Universalpall stål, varmförzinkat belastning 500 kg Utvändigt mått,37 x 0,86 m,37 x 0,86 45, F 2 } Lagerpall stål, varmförzinkat, belastning 500 kg Utvändigt mått,37 x 0,97 m,37 x 0,97 36, } Lagerpall 85 stål, varmförzinkat, belastning 500 kg höjd, pallstolpar längd: 0,86 m, Utvändigt mått 0,97 x 0,97 m 0,97 x 0,97 30, } Nät för lagerpall 85 för lagerpall 85, art.nr ,85 x 0,85 22, } Lagerpall 265 stål, varmförzinkat höjd, pallstolpar längd:,20 m, belastning 300 kg Uutvändigt mått 2,77 x,22 m 2,77 x,22 50, F 6 } Gallerbox stål, varmförzinkat Fyllhöjd, låg sida 0,53 m, fyllhöjd övriga sidor 0,74 m, belastning 2000 kg Utvändigt mått,26 x 0,86 m,26 x 0,86 70, F } Stolpe för lagerpall 0,86 3, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 27

28 u Överbryggningar } Alu-gångbrygga är en stabil och mångsidig arbetsplattform med upp till 0 meters längd. Den lätta och snabba aluminiumkomponenten används enskilt eller i ställningskonstruktioner. Enligt DIN EN 28- är Layhers } Alu-gångbrygga med bredd 0,6 m tillåten för lastklass 3 (2 kn/m2 längd upp till 7, m) och för lastklass 2 (,5 kn/m2, längd upp till 0,0 m). Därmed kan den användas som plattform i arbetsoch skyddsställningar, i takställningar och som överbryggningselement i fasadställningar. Om fallhöjden överstiger 2,0 m krävs tredelat sidoskydd. } Alu-dubbelräcke Kan fällas ihop för transport Alu-gångbrygga 2 Alu-gångbrygga, fällbar } Räckesstolpe för infästning av dubbelräcket till Alu-gångbrygga. } Alu-räckesstolpe,2 m för anslutning av det tredelade sidoskyddet, kopplingar och sparklister. } Låssprint för säkring av dubbelräcket till räckesstolpen. Med } klammern kan du koppla samman flera Alu-gångbryggor till en gemensamt bärande plattform. } Alu-gångbrygga, teleskopisk Den automatiska låsningsmekanismen förhindrar att den utskjutbara delen åker ut oavsiktligt. } Sparklist enkel infästning utan verktyg ger ett komplett tredelat sidoskydd Uppbyggnad med } Alu-räckesstolpe, ställningsrör och normalkopplingar. 3 Alu-dubbelräcke med sparklist Uppbyggnad med } Alu-dubbelräcke med } Sparklist 4 Alu-räckesstolpe 5 Låssprint 6 Alu-räckesstolpe,2 m 7 Klammer 8 Alu-gångbrygga, teleskopisk 9 Sparklist Låsbult för utfyllnadsplank } Utfyllnadsplank av stål ger en säker och mycket bärkraftig överbryggning i alla ställningssystem. De används med fördel jämfört med ställningsplank (trä) då höga krav på brandskydd ställs. De har: } Lång livslängd och kan återanvändas } Lägre vikt jämfört med träplank } Halksäkerhet och är obrännbara } En enkel positionssäkring med låsplugg vid uppläggning på stålplank Tänk på att upplagslängden måste vara minst 0 cm i båda ändar. 0 Låsplugg för utfyllnadsplank 2 Utfyllnadsplank Två stycken } låspluggar vid varje upplag säkrar stålplankan mot förskjutning och lyftning. 28

29 Pos. Benämning Mått } Alu-gångbrygga belastning 2,0 kn/m2, höjd 0,09 m { 3,8 x 0,60 4,2 x 0,60 4,75 x 0,60 20,0 26,0 29, F F F belastning 2,0 kn/m2, höjd 0,2 m { 5,20 x 0,60 6,5 x 0,60 7,0 x 0,60 38,0 45,0 52, F F F belastning,5 kn/m2, höjd 0,5 m { 8,00 x 0,60 9,0 x 0,60 0,00 x 0,60 68,0 76,0 85, F F F 2 } Alu-gångbrygga, fällbar belastning,5 kn/m2, höjd 0,2 m belastning,5 kn/m2, höjd 0,2 m belastning,5 kn/m2, höjd 0,5 m 5,0 x 0,60 7,30 x 0,60 9,5 x 0,60 47,0 6,0 86, F F F 3 } Alu-dubbelräcke med sparklist 2,0 m Aluminium } Alu-dubbelräcke med sparklist 3,0 m Aluminium 2,0 x, 3,0 x, 9,7 2, F F 4 } Alu-räckesstolpe för art.nr 332, aluminium 5 } Låssprint för art.nr , stål 0,36 0, F 0,08 0, F 6 } Alu-räckesstolpe,2 m,2 2, F 7 } Klammer 0, 0, F 8 } Alu-gångbrygga, teleskopisk,64 2,9 x 0,3,92 3,5 x 0,3 2,27 4,0 x 0,3 2,49 4,4 x 0,3 9 } Sparklist, trä,57 x 0,5 2,07 x 0,5 2,57 x 0,5 3,07 x 0,5 3,0 6,0 8,0 20,0 3, 4,7 5,6 6, F F F F } Låsplugg för utfyllnadsplank, Ø mm 0,08 0,0 00 # } Låsbult för utfyllnadsplank, Ø 9 mm 0,08 0, 20 # F 2 } Utfyllnadsplank 0,30 m Lastklass 6 Lastklass 6 Lastklass 5 Lastklass 3,0 x 0,30,5 x 0,30 2,0 x 0,30 2,5 x 0,30 6,5 0,3 2,8 5, } Utfyllnadsplank 0,20 m Lastklass 6 Lastklass 6 Lastklass 5 Lastklass 3,0 x 0,20,5 x 0,20 2,0 x 0,20 2,5 x 0,20 4,8 7,2 9,5, F F F F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 29

30 u Överbryggning } Täckplåten kan användas mellan två plattformar i SpeedyScaf och/eller Allround. Fördelar: } snabbt och enkelt montage, oberoende av mellanrummets mått } lätt positionering med låspluggar (se sid 26, pos. 0) för utfyllnadsplank } lång livslängd } låg vikt } kostnadseffektiv } flexibel } stål - brandsäker } låg höjd (h = 0 mm), liten snubbelrisk Täckplåt 0,32 m u Layhers programvara för ställningsbyggnad } Exempel, SpeedyScaf } Exempel, Allround } Layher LAYPLAN LAYPLAN ger dig på ett enkelt sätt förslag på ställningsutföranden. Mjukvaran fastställer vilket material som behövs för att bygga dem och tillhandahåller utskrivna planer, för högre säkerhet på byggarbetsplatsen. I enlighet med regelverket måste en plan för montering, ändring och demontering av ställningen kunna tillhandahållas, beroende på ställningens komplexitet. Komplett ställningsbyggnation i endast tre steg: } Steg : Planera ställningen snabbt och effektivt med hjälp av den överskådliga layouten och systemets användarvänlighet. } Steg 2: Den färdiga planen ger dig all viktig information och hjälper dig med logistiken. } Steg 3: Du sparar tid i planeringsarbetet, samtidigt som rätt material kommer till byggplatsen. Strukturen på Layplan är lättöverskådlig. Du slipper studera tjocka manualer. En fullständig beskrivning finns digitalt. u Skyddsutrustning } Montagestolpe, } Alu-montageräcke,57/2,07 m, } Alu-montageräcke 2,57/3,07 m och } Montagestolpe för gavel används som temporärt skydd mot fall under ställningsmontage på det översta bomlaget. Längder Artikel L min. L max. Alu-montageräcke,57/2,07 m,57 m 2,90 m Alu-montageräcke 2,57/3,07 m 2,20 m 3,70 m } Bröstningstving kan användas då arbetet och fallrisken kräver ett temporärt skyddsräcke. Den kan monteras på betongvalv med tjocklek 6-33 cm. 4 Montagestolpe för två räcken (0.5 m och m hög) 5 Alu-montageräcke 6 Montagestolpe för gavel 7 Bröstningstving 30

31 Pos. Benämning Mått } Täckplåt 0,32 m bred 0,73 x 0,32,09 x 0,32,57 x 0,32 2,07 x 0,32 2,57 x 0,32 3,07 x 0,32 2,6 3,8 4,2 6,3 8,5 0, F F F F F F Pos. Benämning Mått 2 ENSKILDA LICENSER } LAYPLAN Allround } LAYPLAN SpeedyScaf } LAYPLAN Protective Systems LAYPLAN Allround eller LAYPLAN SpeedyScaf behövs } LAYPLAN paket Allround, SpeedyScaf och Protective Systems FOLLOW-UP LICENSER } LAYPLAN Allround } LAYPLAN SpeedyScaf } LAYPLAN Protective Systems LAYPLAN Allround eller LAYPLAN SpeedyScaf behövs } LayPLAN paket Allround, SpeedyScaf och Protective Systems Pos. Benämning Mått 4 } Montagestolpe Aluminium För två montageräcken (0,5 m och m hög); snabb montering av montageräcken med automatisk låsning 4, } Montageräcke,57/2,07 m } Montageräcke 2,57/3,07 m Aluminium,7 2,3 3,2 4, } Montagestolpe för gavel Aluminium 2,2 x 0,7 9, F 7 } Bröstningstving med bottenskruv 0,58 7, F NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 3

32 u Höjdtransport } Bygghiss Mini 60 } Geda Mini 60 lämpar sig för höjdtransport av ställningsmaterial upp till 60 kg. Spelet sätts fast nedtill på ställningen. När ställningen monteras och demonteras behöver galgen bara stickas fast på den översta spiran. Hissens största arbetshöjd är 40 m, med en högre placering av spelet högst 76 m. Hisspelet drivs med 230 V/50 Hz. Det har två lyfthastigheter, 23 och 69 m/min. Den inbyggda brytaren stänger av spelet om det inte längre finns någon dragkraft i linan eller om linändan har nåtts. Hisspelet har inbyggt överbelastningsskydd. Extra belastningar som påförs ställningen måste överföras till byggnaden eller till marken med särskilda åtgärder, bl a kan fler förankringar bli nödvändiga. Vi lämnar gärna mer information. Geda Mini 60 4 Krokbalk för 5 lastkrokar 2 Galge till Geda mini 60 5 Linstropp 3 Lastkrok 7 Sling.5 m 8 Styrning - Manöverenhet 6 Hinkbärram för 2 hinkar 9 Bygellås 0 Skarvrör till galge Geda Manuell transport } Konsol med } Hisshjul för manuell transport av ställningsmaterial upp till 50 kg. Extra belastningar som påförs ställningen måste överföras till byggnaden eller till marken med särskilda åtgärder, bl a kan fler förankringar bli nödvändiga. } Hisshjul med fallbroms 2 Konsol 0,73 m för hisshjul 3 Hisshjul 4 Bygel för hisshjul En inbyggd fallbroms förhindrar att lasten faller ned när linan släpps. Godset kan hänga kvar upptill och därmed blir det möjligt att arbeta flexibelt, både på marken och på ställningen. 5 Hisshjul med fallbroms levereras i en praktisk nylonväska. 6 Konsoladapter Montering sker med hjälp av konsoladaptern på alla normalt förekommande ställningskonsoler genom upphängning på skarvtappen. 7 Rep för hisshjul med fallbroms 32 8 Tumac Nockspel 9 Skotlina, Ø 6 mm med schakel

33 Pos. Benämning Mått } Geda Mini 60 med 5 m lina 50, F } Geda Mini 60 S med 8 m lina, annars som ovan 55, F 2 } Galge till Geda mini 60 med fjädrande hjul, Lastbärare } Lastkrok till Geda mini 60 } Krokbalk för 5 lastkrokar } Linstropp (Ø 5 mm, 35 cm lång) för infästning av flera lastkrokar } Hinkbärram för 2 korghinkar } Sling,5 m för transport av ställningsplattformar 0,5 2,3 0, 4,4 0, F F F F Tillbehör } Manöverenhet 30 m med nödstopp } Manöverenhet 50 m med nödstopp } Bygellås } Skarvrör till galge Geda kan monteras var som helst på ställningen) } Vajer 5 m, 4,5 mm } Vajer 8 m, 4,5 mm 7,0 3,0, 8,0 4,5 6, F F F F 2 } Konsol 0,73 m 9 NV för hisshjul 0,73 0,73 6,8 6, F } Hisshjul max 50 kg belastning, Ø 350 mm 0,5 x 0,4 2, } Bygel för hisshjul 0, } Hisshjul med fallbroms max 50 kg belastning 0,4 x 0,4 5, F 6 } Konsoladapter för hisshjul art.nr med fallbroms 0,26, F 7 } Rep för hisshjul med fallbroms Plastlina, Ø 8 mm, för hisshjul art.nr , färg: orange, i övrigt som lina för hisshjul 20 m 40 m 6,4 2, F F 8 } Tumac Nockspel 28, F 9 } Skotlina, Ø 6 mm med schakel 55 36, NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 33

34 u Höjdtransport } Materialtransportör Layher 200 OBS! Ej för persontransport 3 Materialkorg } Layher 200 är lämplig för vertikal transport av ställningsmaterial upp till och med 200 kg och till en höjd av 35 m. Basenheten består av chassi, vajertrumma, vajer och kontrollpanel. Masten med kuggstång kan monteras mot ställning med ställningsrör. Förankringarna monteras var 4:e höjdmeter. Hela enheten tar en yta av,5 x,5 m i anspråk, vilket möjliggör att lastning av transportören kan göras parallellt med byggnaden utan problem. Urlastning vid respektive bomlag kan enkelt göras genom att vrida plattformen. Plattformen som är en lättviktskonstruktion (endast 5 kg) kan vridas 90 åt höger. Layher 200 basenhet 4 Materialhållare för plattformar 2 Svängbar materialkorgshållare 5 Materialhållare för rör (undre del) 5 Materialhållare för rör (övre del) 7 Mast till materialtransportör Layher 200 är enkel att serva och underhålla dvs. lätt åtkomst till samtliga komponenter. 6 Materialhållare flex 8 Ställningsanslutning 9 Justerbart stopp 0 Montageräcke för materialtransportör Vänligen kontakta oss för mer information om vertikal transport. u Diverse tillbehör } Trälack, rödbrun Strykning eller rullning: utan förtunning på rengjort underlag Sprutning: med 5 % hartsförtunning på rengjort underlag Dammtorr: efter cirka 45 minuter Klibbfri: efter cirka 4-5 timmar Genomtorr: efter cirka 24 timmar } Ändskydd ger en snygg avslutning av röret och skyddar det mot inträngande av smuts och vatten mm. För in- och utvändig montering Trälack, rödbrun 2 Plastskydd till krans med horisontalstag 3 Plastskydd till krans utan horisontalstag 4 Spännband 0,5 för säkring av ställningsmaterialet vid transport 5 Ändskydd,Ø 48,3 mm, platt, för utsidan 6 Ändskydd Ø 48,3 mm, platt, för insidan 7 Ändskydd Ø 48,3 mm, rund, för insidan NV = Nyckelvidd F = Beställningsvara som lagerförs på fabrik i Tyskland = Beställningsvara med leveranstid om 5-6 veckor # = Levereras endast i denna emballagenhet 34
