1 - hög kvalitet och flexibla lösningar till konkurrenskraftiga priser Produktkatalog Protect

2 Hög kvalitet och flexibla lösningar till konkurrenskraftiga priser Skyddstak mot väder och vind Protect används framför allt som väderskydd över befintliga tak vid arbeten, till exempel vid renovering eller efter brand, men även vid nybyggnation. Systemet kan med fördel även användas till lagringsplatser, som scentak m.m. Sälen, Sverige Melbourne, Australien

Väderskyddstak MonZon Protect används framför allt som väderskydd över befintliga tak vid arbeten, men är även lämpligt vid nybyggnation. 7 8 Komponenter: 1. Fackverksbalk 2. Taknock 3.

3 Väderskyddstak MonZon Protect används framför allt som väderskydd över befintliga tak vid arbeten, men är även lämpligt vid nybyggnation. 7 8 Komponenter: 1. Fackverksbalk 2. Taknock 3. Förbindelsebalk 4. Diagonalstag för tak 5. Fallskyddsfäste för tak 6. Takpanel 7. Vertikalspira 8. Horisontal Fackverksbalkar FACKVERKSBALK mm. Balkarna utgör den bärande konstruktionen i väderskyddstaket. Balkarnas längd samt avståndet mellan dem är avgörande för hur hög last taket klarar. Höjd FACKVERKSBALK mm. Tål högre belastning än balken ovan. Används vid montering av stora tak eller när väderskyddet måste klara högre laster. Balkarnas längd samt avståndet mellan dem är avgörande för hur mycket last taket klarar. Höjd

Taknockar TAKNOCK 450 Fackverksbalkar 450 ansluts till taknocken och låses med bultar. Höjd (mm) 900.015 450 15º 9.5 TAKNOCK 750 Fackverksbalkar 750 ansluts till taknocken och låses med bultar.

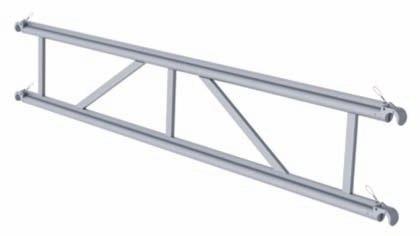

7 Förstärkning till tak FÖRBINDELSEBALK Monteras mellan fackverksbalkarna med hjälp av de integrerade, självlåsande snabbkopplingarna och har en stagande effekt på väderskyddstaket.

4 Taknockar TAKNOCK 450 Fackverksbalkar 450 ansluts till taknocken och låses med bultar. Höjd (mm) º 9.5 TAKNOCK 750 Fackverksbalkar 750 ansluts till taknocken och låses med bultar. Skarv till fackverksbalk (art.nr ) används vid monteringen x º 6.7 Förstärkning till tak FÖRBINDELSEBALK Monteras mellan fackverksbalkarna med hjälp av de integrerade, självlåsande snabbkopplingarna och har en stagande effekt på väderskyddstaket. Passar både fackverksbalk 450 och 750. Höjd DIAGONALSTAG FÖR TAK Monteras diagonalt mellan fackverksbalkarna med hjälp av de integrerade, självlåsande snabbkopplingarna och stagar taket i det horisontella planet x x x x

Takpaneler TAKPANEL Korrugerad glasfiberplast (600 g/m 2 ) med aluminiumprofiler. Monteras på fackverksbalkarna med hjälp av de integrerade snabbkopplingarna.

5 Takpaneler TAKPANEL Korrugerad glasfiberplast (600 g/m 2 ) med aluminiumprofiler. Monteras på fackverksbalkarna med hjälp av de integrerade snabbkopplingarna. Panelerna kan beträdas, exempelvis vid snöröjning eller inspektion. Bredd TAKPANEL I PVC Korrugerad PVC-plast med aluminiumprofiler. Monteras på fackverksbalkarna med hjälp av de integrerade snabbkopplingarna. Panelerna får inte beträdas. Bredd TRANSPORTHÄCK FÖR TAKPANEL Det är rekommenderat att använda specialkonstruerade transporthäckar vid transport och lagring av takpaneler. Varje pall rymmer upp till 20 paneler. (cm) x 135 x Detaljer till väderskyddstak SKARV TILL FACKVERKSBALK Används bl.a. vid sammankoppling av två fackverksbalkar

Detaljer till väderskyddstak, forts. VERTIKALSTÖD Monteras ovanpå spirorna/ramarna och är kopplingen mellan ställningen och den bärande konstruktionen i väderskyddstaket.

1 Yttre 905.003 0.73 15 3.7 Inre SÄKERHETSLÅS Används för att förhindra vertikalstöden från att lyfta när väderskyddstaket utsätts för kraftig vind.

Möjliggör skruvfri sammankoppling av bl.a. fackverksbalk och skarv. Ersätter vanliga skruvar (M12x60mm) och reducerar därmed monteringstiden. (cm) 500.008 6.00 0.

6 Detaljer till väderskyddstak, forts. VERTIKALSTÖD Monteras ovanpå spirorna/ramarna och är kopplingen mellan ställningen och den bärande konstruktionen i väderskyddstaket. Fackverksbalkarna monteras i den påsvetsade halvkopplingen. Bredd Beskrivning Yttre Inre Yttre Inre SÄKERHETSLÅS Används för att förhindra vertikalstöden från att lyfta när väderskyddstaket utsätts för kraftig vind. Den övre kilkopplingen fästs i vertikalstödets krans och den undre i spirkransen. Avstånd mellan kilkopplingarna: 50 cm BULT MED FJÄDERLÅS Elförzinkat stål. Möjliggör skruvfri sammankoppling av bl.a. fackverksbalk och skarv. Ersätter vanliga skruvar (M12x60mm) och reducerar därmed monteringstiden. (cm) BULT MED SAXPINNE Möjliggör skruvfri sammankoppling av bl.a. fackverksbalk och skarv. Ersätter vanliga skruvar (M12x60mm) och reducerar därmed monteringstiden. (mm) Beskrivning x 60 Bult x 75 Bult Saxpinne 0.1 FALLSKYDDSFÄSTE FÖR TAK Används när fallskydd skall monteras på väderskyddstaket. Fästena monteras i de yttersta fackverksbalkarna

Kedertak KEDERSKENA 450 Profilen används när ett väderskyddstak med mjuk PVC-duk skall monteras.

00 15.4 KEDERSKENA 750 Profilen används när ett väderskyddstak med mjuk PVC-duk skall monteras. Profilen monteras direkt på fackverksbalken (750 mm). 551.225 2.25 5.7 551.

6 KEDERNOCK Profilen monteras på ställningens taknock och säkerställer ett vattentätt skydd.

7 Kedertak KEDERSKENA 450 Profilen används när ett väderskyddstak med mjuk PVC-duk skall monteras. En kederkoppling monteras på fackverksbalken (450 mm) och skenan monteras över kopplingen KEDERSKENA 750 Profilen används när ett väderskyddstak med mjuk PVC-duk skall monteras. Profilen monteras direkt på fackverksbalken (750 mm) KEDERNOCK Profilen monteras på ställningens taknock och säkerställer ett vattentätt skydd. Vid långa spännvidder kan halva duklängder användas och en liten duk monteras som ås, vilket förenklar monteringen avsevärt. För balk (mm) KEDERAVSLUTNING 750 Aluminium/stål. Monteras i änden och ger en vattentät avslutning på taket. För balk (mm) TÄTNING FÖR KEDERPROFIL Plast/gummi. Används i skarvarna mellan kederskenorna samt till nock och avslutning

Kedertak, forts. KEDERKOPPLING Monteras på 450-fackverksbalk och används tillsammans med kederskena. Kederskenan placeras ovanpå kopplingen.

Teknisk data Grundmaterial: Polyester. Materialbeläggning, PVC: ca. 550 g/m² enligt DIN 53854. Rivtålighet: 300/300N enligt DIN 53356.

(g/m²) 911.000 Enl. önskemål 550 Intäckning SOMMARVÄV Textilväv. Skyddar mot damm och regn utan att höja innertemperaturen i ställningen nämnvärt.

Skyddar mot damm, regn och låga yttertemperaturer. Fästes förslagsvis med stroppar. Avstånd mellan stansade hål: 20 cm. (g/m²) 913.180 3.

8 Kedertak, forts. KEDERKOPPLING Monteras på 450-fackverksbalk och används tillsammans med kederskena. Kederskenan placeras ovanpå kopplingen. Mutterstorlek mm 1.2 TAKDUK PVC-mesh. Duken monteras genom att den tillåts glida genom kederskenans profil. Teknisk data Grundmaterial: Polyester. Materialbeläggning, PVC: ca. 550 g/m² enligt DIN Rivtålighet: 300/300N enligt DIN Brottstyrka: 1700/1500 N/5 cm enligt DIN Köldresistent: -30 C. Värmeresistent: +70 C. Flamskyddsklassad enligt DIN 4102/SIS (g/m²) Enl. önskemål 550 Intäckning SOMMARVÄV Textilväv. Skyddar mot damm och regn utan att höja innertemperaturen i ställningen nämnvärt. Fästes förslagsvis med stroppar. Avstånd mellan hål: 50 mm. Vindgenomsläpp: 40%. (g/m²) x VINTERVÄV Lenoväv. Skyddar mot damm, regn och låga yttertemperaturer. Fästes förslagsvis med stroppar. Avstånd mellan stansade hål: 20 cm. (g/m²) x x FÄSTSTROPPAR Gummi/plast. Används för att fästa sommar- och vinterväv. Noterbart är att extra väggförankringar skall göras i huskroppen då intäckning av ställning görs. (g)

Extratillbehör TAKFOTSFÄSTE Monteras på ställningen vid husets takfot varvid väderskyddet kan monteras. 907.045 0.50 + 0.25 45 7.

Förstärkningen ger panelerna deras överlägsna egenskaper jämfört med ickeförstärkta paneler som exempelvis PVC.

Självsläckande enligt ASTM D 635. Klass 3 enligt BS 476 P7. Förstärkningens vikt: Standardförstärkningen är 600 g/m 2 (platt skiva).

9 Extratillbehör TAKFOTSFÄSTE Monteras på ställningen vid husets takfot varvid väderskyddet kan monteras FÖRLÄNGNING TILL TAKFOTSFÄSTE Används för att förlänga takfotsfästet in mot husväggen/takfoten KORRUGERAD GLASFIBERPANEL Glasfiberförstärkt polyester. Förstärkningen ger panelerna deras överlägsna egenskaper jämfört med ickeförstärkta paneler som exempelvis PVC. Teknisk data: Polyesterkvalitet: Brandhärdig kvalitet enligt kraven i BFS 98:38 (NT FIRE 006): Klass T. Ytklass II med avseende på temperatur. Klass B2 enligt DIN Självsläckande enligt ASTM D 635. Klass 3 enligt BS 476 P7. Förstärkningens vikt: Standardförstärkningen är 600 g/m 2 (platt skiva). UV-ytskyddsfilm 389: Denna unika ytfilm garanterar att effekterna av UV-ljuset blir marginella och att ljusöverföringen och glansen bevaras under lång tid. Tendensen att materialet gulnar reduceras markant. (cm) Bredd (cm) FÖRSTÄRKNINGSSTAG TILL TAKPANEL Monteras på takpanelerna när extra förstärkning är nödvändig. Utrustade med självlåsande snabbkopplingar i båda ändar SKRUV TILL TAKPANEL Elförzinkat stål. Bricka och gummipackning medföljer. (mm) (g) x 19 20

MonZon Box 5238 402 24 Göteborg SVERIGE T: 031-773

10 MonZon Box Göteborg SVERIGE T: F: E:
