MILJÖMPOLICY Att driftoptimera ett badhus- en utmaning som heter duga

Transkript

1 MILJÖMPOLICY Att driftoptimera ett badhus- en utmaning som heter duga Badeteknisk 2015 Gillis R. Wikander Civilingenjör punkt R AB, Stockholm Experter inom Energieffektivisering

2

3

4

5

6

7

8

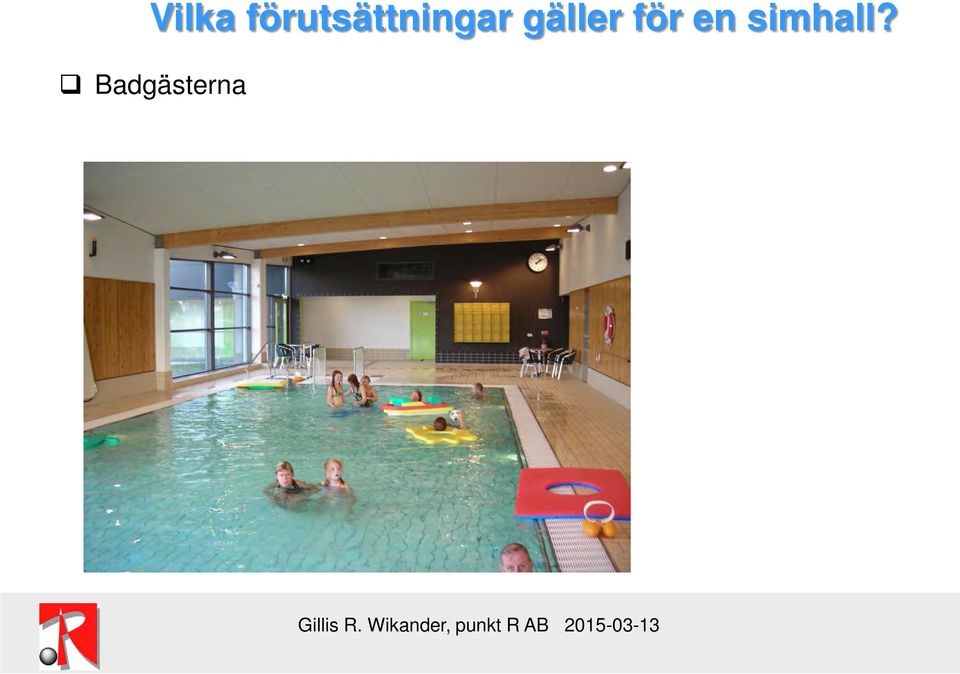

9 Badgästerna MILJÖMPOLICY Vilka förutsättningar gäller för en simhall?

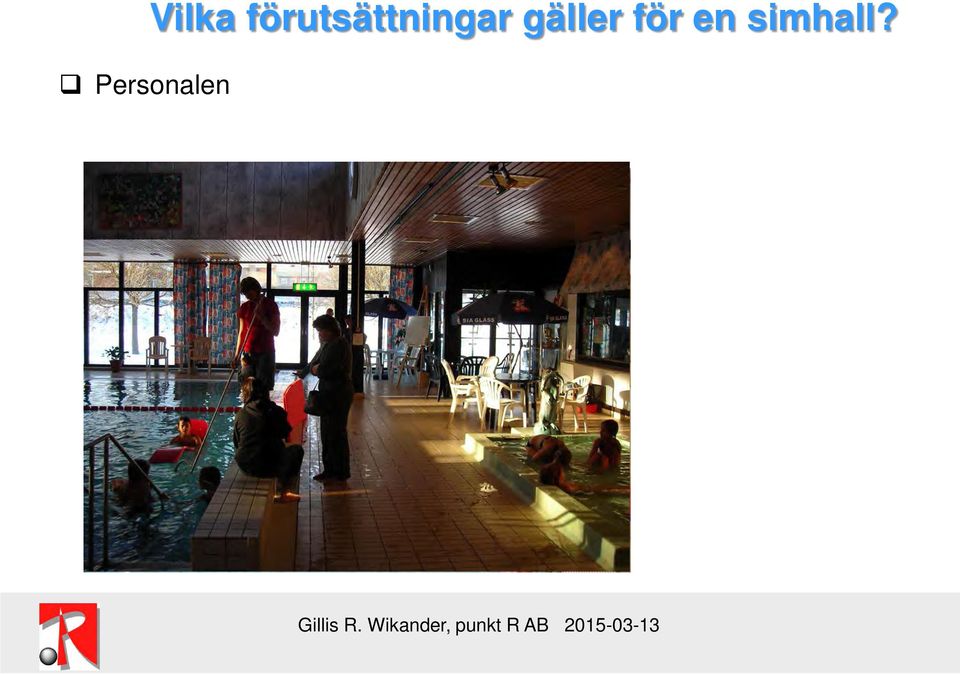

10 Personalen MILJÖMPOLICY Vilka förutsättningar gäller för en simhall?

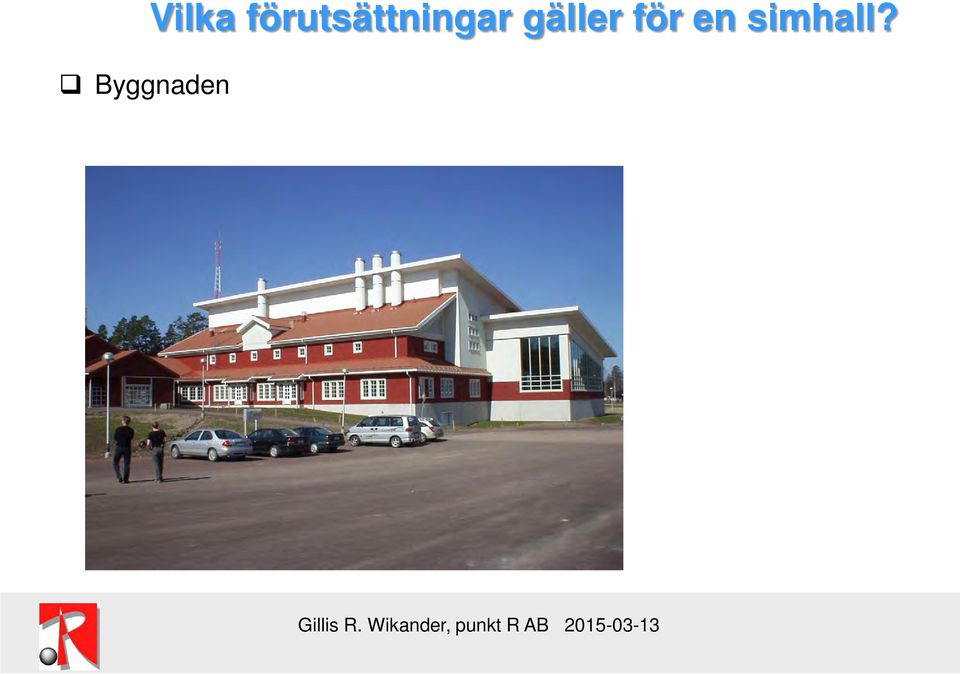

11 Byggnaden MILJÖMPOLICY Vilka förutsättningar gäller för en simhall?

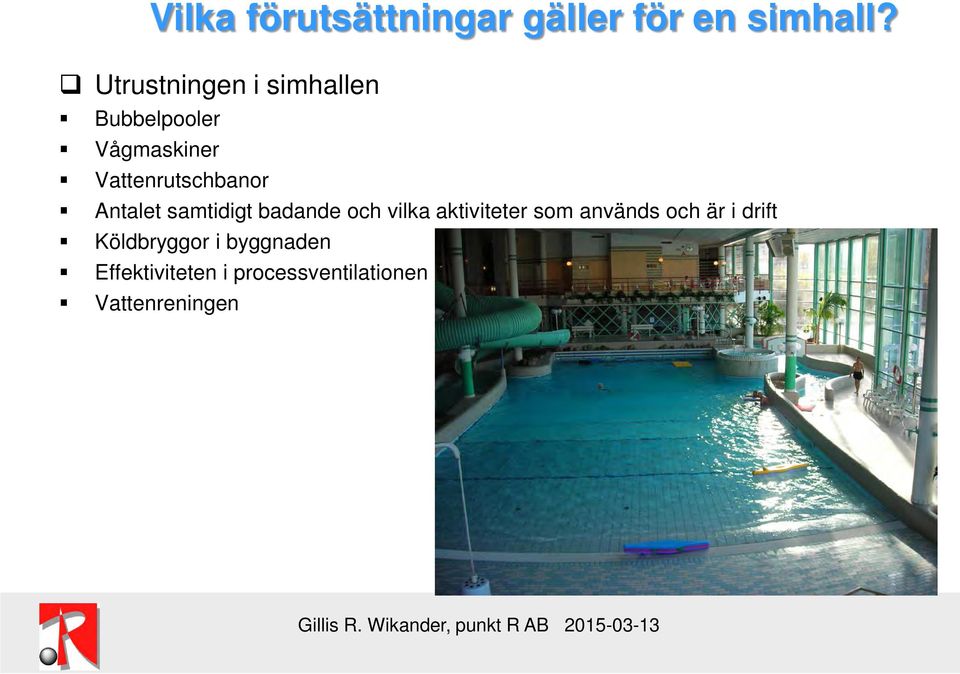

12 Utrustningen i simhallen MILJÖMPOLICY Vilka förutsättningar gäller för en simhall? Bubbelpooler Vågmaskiner Vattenrutschbanor Antalet samtidigt badande och vilka aktiviteter som används och är i drift Köldbryggor i byggnaden Effektiviteten i processventilationen Vattenreningen

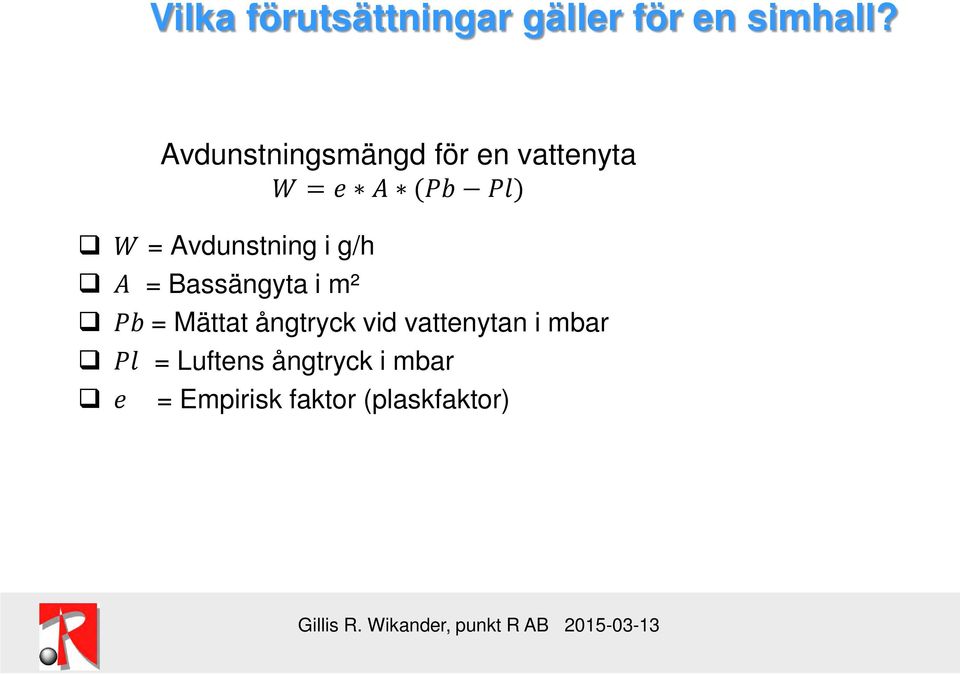

13 Vilka förutsättningar gäller för en simhall? MILJÖMPOLICY Avdunstningsmängd för en vattenyta WW = ee AA (PPPP PPPP) WW = Avdunstning i g/h AA = Bassängyta i m² PPPP = Mättat ångtryck vid vattenytan i mbar PPPP = Luftens ångtryck i mbar ee = Empirisk faktor (plaskfaktor)

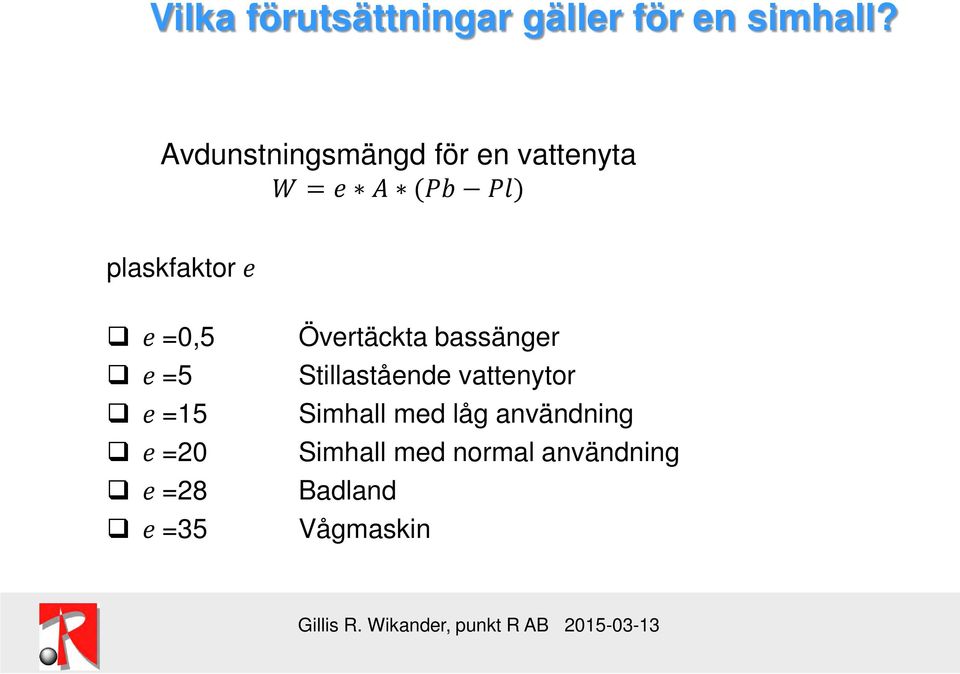

14 MILJÖMPOLICY Vilka förutsättningar gäller för en simhall? Avdunstningsmängd för en vattenyta WW = ee AA (PPPP PPPP) plaskfaktor ee ee =0,5 ee =5 ee =15 ee =20 ee =28 ee =35 Övertäckta bassänger Stillastående vattenytor Simhall med låg användning Simhall med normal användning Badland Vågmaskin

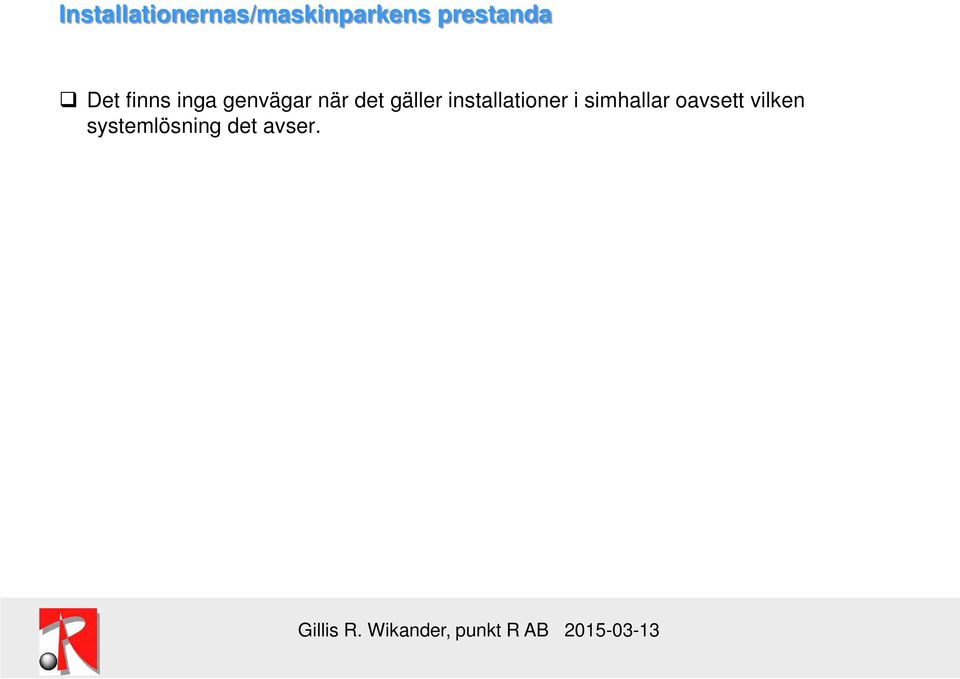

15 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser.

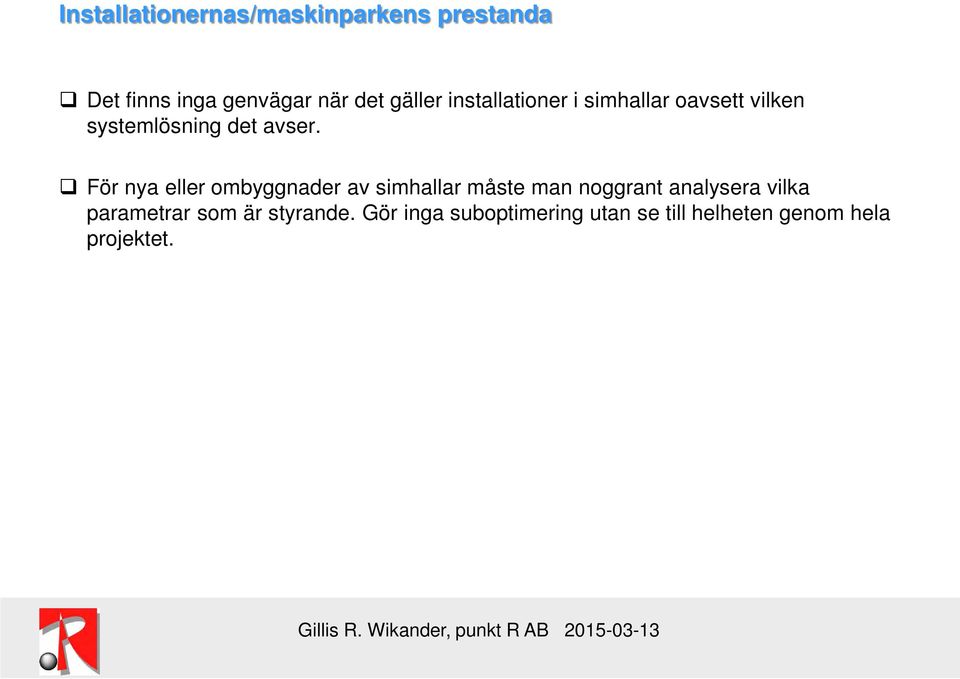

16 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser. För nya eller ombyggnader av simhallar måste man noggrant analysera vilka parametrar som är styrande. Gör inga suboptimering utan se till helheten genom hela projektet.

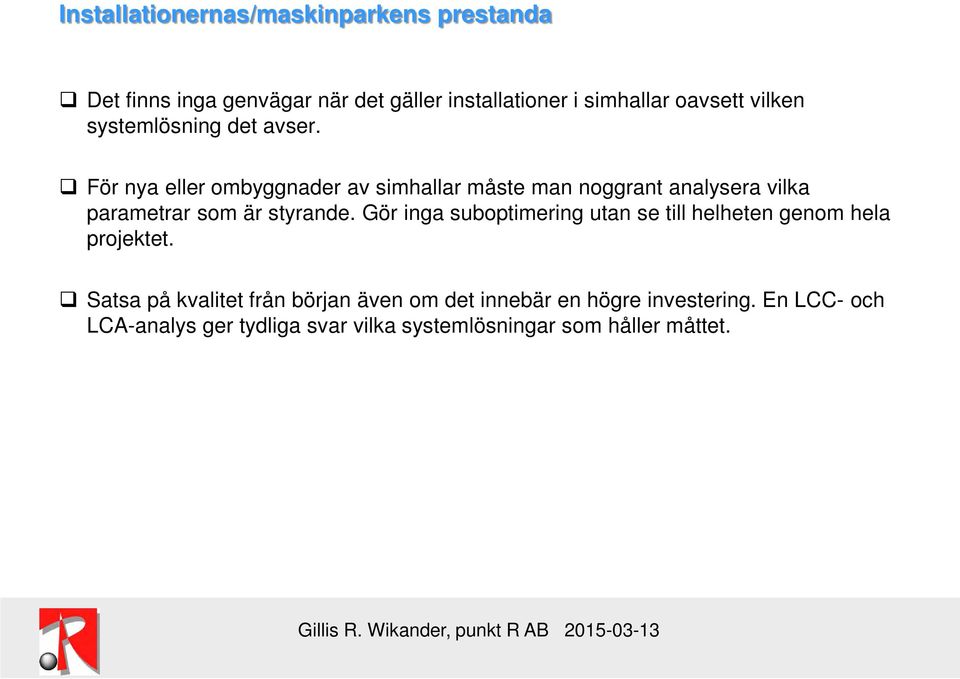

17 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser. För nya eller ombyggnader av simhallar måste man noggrant analysera vilka parametrar som är styrande. Gör inga suboptimering utan se till helheten genom hela projektet. Satsa på kvalitet från början även om det innebär en högre investering. En LCC- och LCA-analys ger tydliga svar vilka systemlösningar som håller måttet.

18 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser. För nya eller ombyggnader av simhallar måste man noggrant analysera vilka parametrar som är styrande. Gör inga suboptimering utan se till helheten genom hela projektet. Satsa på kvalitet från början även om det innebär en högre investering. En LCC- och LCA-analys ger tydliga svar vilka systemlösningar som håller måttet. Energiåtervinning med konsekvensanalyser av hur olika aktiviteter påverkar helheten i en simhallsanläggning.

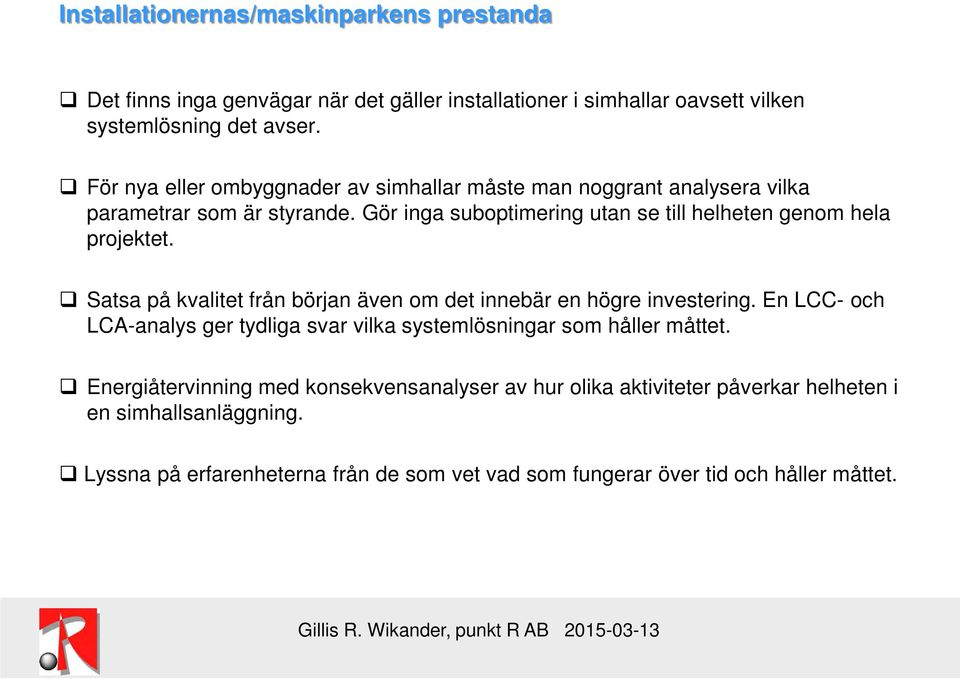

19 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser. För nya eller ombyggnader av simhallar måste man noggrant analysera vilka parametrar som är styrande. Gör inga suboptimering utan se till helheten genom hela projektet. Satsa på kvalitet från början även om det innebär en högre investering. En LCC- och LCA-analys ger tydliga svar vilka systemlösningar som håller måttet. Energiåtervinning med konsekvensanalyser av hur olika aktiviteter påverkar helheten i en simhallsanläggning. Lyssna på erfarenheterna från de som vet vad som fungerar över tid och håller måttet.

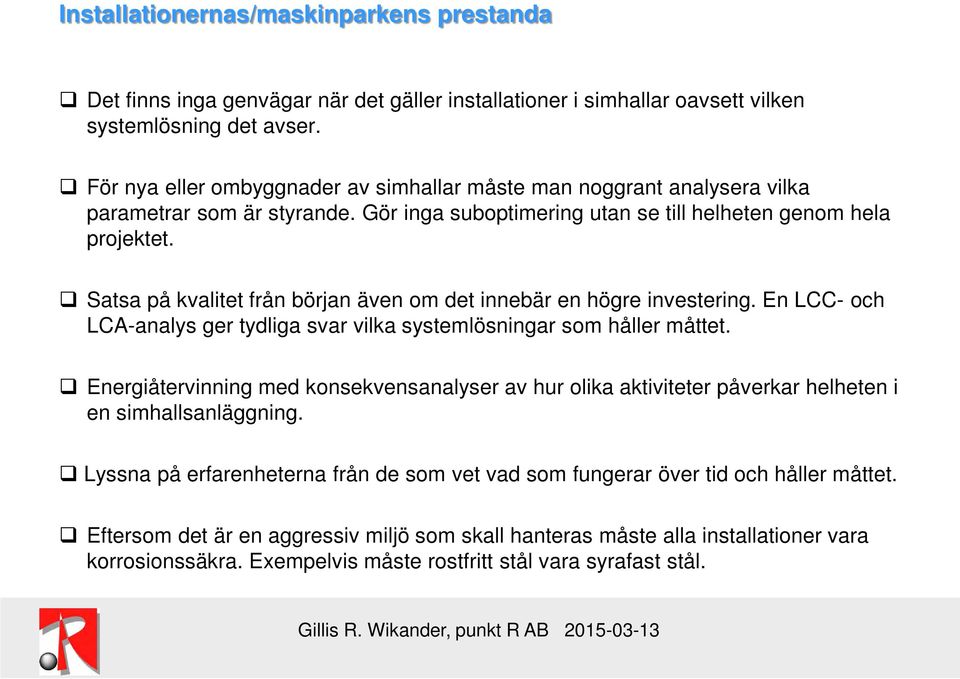

20 Installationernas/maskinparkens prestanda Det finns inga genvägar när det gäller installationer i simhallar oavsett vilken systemlösning det avser. För nya eller ombyggnader av simhallar måste man noggrant analysera vilka parametrar som är styrande. Gör inga suboptimering utan se till helheten genom hela projektet. Satsa på kvalitet från början även om det innebär en högre investering. En LCC- och LCA-analys ger tydliga svar vilka systemlösningar som håller måttet. Energiåtervinning med konsekvensanalyser av hur olika aktiviteter påverkar helheten i en simhallsanläggning. Lyssna på erfarenheterna från de som vet vad som fungerar över tid och håller måttet. Eftersom det är en aggressiv miljö som skall hanteras måste alla installationer vara korrosionssäkra. Exempelvis måste rostfritt stål vara syrafast stål.

21 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Samordna luftbehandlings- och vattenreningssystemen för alla vattenaktiviteter oavsett det gäller vågmaskiner, vattenrutschkanor eller bubbelpooler.

22 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Samordna luftbehandlings- och vattenreningssystemen för alla vattenaktiviteter oavsett det gäller vågmaskiner, vattenrutschkanor eller bubbelpooler. Klara alla drifts- och fuktbelastningssituationer oavsett hur simhallsanläggningen nyttjas för alla attraktionerna med konsekvensanalyser av samtidighet som påverkar dimensionerings- och driftsförutsättningarna.

23 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Samordna luftbehandlings- och vattenreningssystemen för alla vattenaktiviteter oavsett det gäller vågmaskiner, vattenrutschkanor eller bubbelpooler. Klara alla drifts- och fuktbelastningssituationer oavsett hur simhallsanläggningen nyttjas för alla attraktionerna med konsekvensanalyser av samtidighet som påverkar dimensionerings- och driftsförutsättningarna. Luftbehandlingssystemet skall klara att alltid, oavsett driftläge, upprätthålla rätt inneklimat.

24 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Samordna luftbehandlings- och vattenreningssystemen för alla vattenaktiviteter oavsett det gäller vågmaskiner, vattenrutschkanor eller bubbelpooler. Klara alla drifts- och fuktbelastningssituationer oavsett hur simhallsanläggningen nyttjas för alla attraktionerna med konsekvensanalyser av samtidighet som påverkar dimensionerings- och driftsförutsättningarna. Luftbehandlingssystemet skall klara att alltid, oavsett driftläge, upprätthålla rätt inneklimat. Tillföra uteluft i nödvändig omfattning i förhållande till personbelastning där luftbehandling i simhallar och angränsande utrymmen är processventilation

25 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Samordna luftbehandlings- och vattenreningssystemen för alla vattenaktiviteter oavsett det gäller vågmaskiner, vattenrutschkanor eller bubbelpooler. Klara alla drifts- och fuktbelastningssituationer oavsett hur simhallsanläggningen nyttjas för alla attraktionerna med konsekvensanalyser av samtidighet som påverkar dimensionerings- och driftsförutsättningarna. Luftbehandlingssystemet skall klara att alltid, oavsett driftläge, upprätthålla rätt inneklimat. Tillföra uteluft i nödvändig omfattning i förhållande till personbelastning där luftbehandling i simhallar och angränsande utrymmen är processventilation Tillföra minsta möjliga värme- och elenergi dvs. maximera energiåtervinningen för alla energiförbrukande system oavsett vilken belastningsprofil som råder i simhallen.

26

27

28 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Diffusionstätningar i väggar och tak

29

30 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Richard Mollier Född i Trieste i nuvarande Slovenien, utvecklade ursprungligen Mollier diagramet för fuktig luft. Han var verksam i Österrike. Ref. Nordisk familjebok

31 MILJÖMPOLICY Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Verifiering av avfuktning dagtid i ett Mollierdiagram Avfuktning med uteluft

32 Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Verifiering av avfuktning med nattetid i ett Mollierdiagram Avfuktning med returluft Avfuktning i returluftsdrift

33 MILJÖMPOLICY Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Vision för att uppnå energieffektiva system för uppvärmning med luftbehandlingssystem Den enskilt största användningen av energi står luftbehandlingen för i en simhallsanläggning oavsett systemlösning. Detta är processventilation inget annat.

34 MILJÖMPOLICY Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Vision för att uppnå energieffektiva system för uppvärmning med luftbehandlingssystem Den enskilt största användningen av energi står luftbehandlingen för i en simhallsanläggning oavsett systemlösning. Detta är processventilation inget annat. Målsättningen skall vara att sträva mot är att ett luftbehandlingssystem för en simhallsanläggning ska ha en energianvändning som har den lägsta möjliga energianvändningen för värme- och elenergi för alla driftsfall.

35 MILJÖMPOLICY Samverkan mellan alla de installerade systemen sett i ett helhetsperspektiv med beroendefaktorer Vision för att uppnå energieffektiva system för uppvärmning med luftbehandlingssystem Den enskilt största användningen av energi står luftbehandlingen för i en simhallsanläggning oavsett systemlösning. Detta är processventilation inget annat. Målsättningen skall vara att sträva mot är att ett luftbehandlingssystem för en simhallsanläggning ska ha en energianvändning som har den lägsta möjliga energianvändningen för värme- och elenergi för alla driftsfall. Lägsta elanvändning för fläktar, pumpar och kompressorer. Dessa skall givetvis vara varvtalsstyrda och helst försedda med EC-motorer för bästa prestanda vid varvtalsstyrning särskilt vid lägre varvtal.

36 Verktygen SCADA, mätningar, optimeringssystem Terminalserver Grafiskt gränssnitt Internet Larm Modul Historik Modul SQL Server Databas Terminal server Brand vägg Driver A Driver B Apparatskåp Apparatskåp PLC A Tunn klient PLC B Tunn klient Processen Processen

37 Verktygen SCADA, mätningar, optimeringssystem WEB-interface på lokal nivå Lokalt nätverk Brand vägg Internet Apparatskåp Apparatskåp WEB server WEB server Larm Modul Historik Modul Larm Modul Historik Modul Databas Databas Driver Driver PLC A PLC B Processen Processen

38 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system.

39 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system. Drifttidshanteraren: Central programmering av alla tidstyrda funktioner i anläggningen.

40 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system. Drifttidshanteraren: Central programmering av alla tidstyrda funktioner i anläggningen. Larmdirigeraren: Flexibel överföring av larm till mobiltelefoner eller personsökare.

41 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system. Drifttidshanteraren: Central programmering av alla tidstyrda funktioner i anläggningen. Larmdirigeraren: Flexibel överföring av larm till mobiltelefoner eller personsökare. Trendhanteraren: Användarvänligt interface för analys av trenddata för finjustering av anläggningsdriften.

42 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system. Drifttidshanteraren: Central programmering av alla tidstyrda funktioner i anläggningen. Larmdirigeraren: Flexibel överföring av larm till mobiltelefoner eller personsökare. Trendhanteraren: Användarvänligt interface för analys av trenddata för finjustering av anläggningsdriften. Rapporthanteraren: Ger möjlighet att presentera/skapa rapporter med momentanvärden.

43 Verktygen SCADA, mätningar, optimeringssystem Vad innehåller en driftoptimering? Grafikhanteraren: Realistisk anläggningsgrafik för snabb, målinriktad övervakning och betjäning av alla system. Drifttidshanteraren: Central programmering av alla tidstyrda funktioner i anläggningen. Larmdirigeraren: Flexibel överföring av larm till mobiltelefoner eller personsökare. Trendhanteraren: Användarvänligt interface för analys av trenddata för finjustering av anläggningsdriften. Rapporthanteraren: Ger möjlighet att presentera/skapa rapporter med momentanvärden. Öppna drivrutiner som Modbus, BACnet, OPC, EIB, LON etc. för integrering av olika gränssnitt.

44 Optimering av driften för en simhall Vad kan ett SCADA- och Optimeringssystem stödja Att ha tillgång till systemlösningar som ger driftansvariga möjligheten att hela tiden ha kontroll på alla driftparametrar för en simhall och optimerade genom olika system av datainsamlare

45 Optimering av driften för en simhall Vad kan ett SCADA- och Optimeringssystem stödja Att ha tillgång till systemlösningar som ger driftansvariga möjligheten att hela tiden ha kontroll på alla driftparametrar för en simhall och optimerade genom olika system av datainsamlare Få tidig information om att givare indikerar att något inte är korrekt eller att återkommande larm ger indikationer att något håller på att hända i simhallsanläggningen dvs. ha inställningen att hela tiden ha kontroll av det löpande förebyggande underhållet

46 Optimering av driften för en simhall Vad kan ett SCADA- och Optimeringssystem stödja Att ha tillgång till systemlösningar som ger driftansvariga möjligheten att hela tiden ha kontroll på alla driftparametrar för en simhall och optimerade genom olika system av datainsamlare Få tidig information om att givare indikerar att något inte är korrekt eller att återkommande larm ger indikationer att något håller på att hända i simhallsanläggningen dvs. ha inställningen att hela tiden ha kontroll av det löpande förebyggande underhållet Att hela tiden matcha de badandes och personalens krav mot kravet på totalmiljön och energianvändningen i simhallen

47 Optimering av driften för en simhall Vad kan ett SCADA- och Optimeringssystem stödja Att ha tillgång till systemlösningar som ger driftansvariga möjligheten att hela tiden ha kontroll på alla driftparametrar för en simhall och optimerade genom olika system av datainsamlare Få tidig information om att givare indikerar att något inte är korrekt eller att återkommande larm ger indikationer att något håller på att hända i simhallsanläggningen dvs. ha inställningen att hela tiden ha kontroll av det löpande förebyggande underhållet Att hela tiden matcha de badandes och personalens krav mot kravet på totalmiljön och energianvändningen i simhallen Att hantera förändringar i energiförbrukningar genom att analysera och dra slutsatser för gjorda energieffektiviseringsåtgärder där energimätning är installerad för varje specifik energiförbrukande funktion

48 Exempel på optimeringssystem MILJÖMPOLICY

49 Exempel på optimeringssystem Loggning och mätvärdesanalys

50 Exempel på optimeringssystem Mätvärdesanalys för elförbrukning under ett år

51 Exempel på optimeringssystem Beloks tekniktävling Larmia Control Optimizer Komplement till DHC/SCADA som hjälper till att hitta avvikelser i trenddata samt genererar rapporter för t ex energiredovisning. För att överskådligt visualisera avvikelser från måldata sätter diagnostikprogrammet betyg som redovisas i driftbilden för respektive system. Programmet kan spåra fel som kan vara svåra att hitta som t ex: - Läckage i ventiler - Felaktig tidsstyrning - Hög energi/mediaförbrukning - Högt antal regleravvikelser som kan orsakas av felinställd regulator

52 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning

53 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning Mätning måste ske för varje större energiförbrukare eller sammanslaget för mindre energiförbrukare sorterat på funktion

54 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning Mätning måste ske för varje större energiförbrukare eller sammanslaget för mindre energiförbrukare sorterat på funktion Samla energidata över tid för att kunna följa upp totalanläggningens status

55 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning Mätning måste ske för varje större energiförbrukare eller sammanslaget för mindre energiförbrukare sorterat på funktion Samla energidata över tid för att kunna följa upp totalanläggningens status Inför nyckeltal som kan följas upp

56 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning Mätning måste ske för varje större energiförbrukare eller sammanslaget för mindre energiförbrukare sorterat på funktion Samla energidata över tid för att kunna följa upp totalanläggningens status Inför nyckeltal som kan följas upp Lägga in fönster för toleranser för ovan angivna mätdata för att få tidiga indikationer på när man hamnar utanför toleransgränserna

57 Energimätning på detaljnivå Total energimätning är inte tillräckligt om man vill följa upp sin anläggning Mätning måste ske för varje större energiförbrukare eller sammanslaget för mindre energiförbrukare sorterat på funktion Samla energidata över tid för att kunna följa upp totalanläggningens status Inför nyckeltal som kan följas upp Lägga in fönster för toleranser för ovan angivna mätdata för att få tidiga indikationer på när man hamnar utanför toleransgränserna När anläggningen säger ifrån och man får onormala svar i sitt SCADA- och optimeringssystem - då har man sannolikt nått sitt optimum.

58 Utbildning av driftspersonal för driftoptimering Är detta den välutbildade processteknikern??miljömpolicy

59 Utbildning av driftspersonal för driftoptimering Simhallar är inga vanliga hus. De är processanläggningar med ett klimatskal.

60 Utbildning av driftspersonal för driftoptimering Simhallar är inga vanliga hus. De är processanläggningar med ett klimatskal. Processanläggningar kräver processutbildad personal allt för att kunna driftoptimera en simhallsanläggning

61 Utbildning av driftspersonal för driftoptimering Simhallar är inga vanliga hus. De är processanläggningar med ett klimatskal. Processanläggningar kräver processutbildad personal allt för att kunna driftoptimera en simhallsanläggning Utgå från att man får mätvärdesavvikelser i en anläggning som man över tid måste lära sig att hantera fortlöpande

62 Utbildning av driftspersonal för driftoptimering Simhallar är inga vanliga hus. De är processanläggningar med ett klimatskal. Processanläggningar kräver processutbildad personal allt för att kunna driftoptimera en simhallsanläggning Utgå från att man får mätvärdesavvikelser i en anläggning som man över tid måste lära sig att hantera fortlöpande Att ständigt vara på jakt efter bl.a. energitjuvar vilket lönar sig i längden. För detta krävs ett SCADA- och ett integrerat optimeringssystem som kan köras av processkunnig personal.

63 Sammanfattning Täta ångspärrar i simhallen och angränsande utrymmen som är utsatta för fuktig luft. MILJÖMPOLI

64 Sammanfattning Täta ångspärrar i simhallen och angränsande utrymmen som är utsatta för fuktig luft. Simhallar har den största potentialen för att minska energianvändningen. MILJÖMPOLI

65 Sammanfattning Täta ångspärrar i simhallen och angränsande utrymmen som är utsatta för fuktig luft. Simhallar har den största potentialen för att minska energianvändningen. Ställ höga krav på systemlösningen för luftbehandlingen i simhallar som är anpassade för simhallsfunktionen och för den aggressiva miljön detta är processventilation inget annat. MILJÖMPOLI

66 Sammanfattning Täta ångspärrar i simhallen och angränsande utrymmen som är utsatta för fuktig luft. Simhallar har den största potentialen för att minska energianvändningen. Ställ höga krav på systemlösningen för luftbehandlingen i simhallar som är anpassade för simhallsfunktionen och för den aggressiva miljön detta är processventilation inget annat. När man utreder energieffektiviseringsåtgärder använd alltid LCC- och LCAanalyser för jämförelse av olika alternativ i dels utredningsskedet som i anbudsskedet och när entreprenörer vill byta utrustning eller material. MILJÖMPOLI

67 Sammanfattning Täta ångspärrar i simhallen och angränsande utrymmen som är utsatta för fuktig luft. Simhallar har den största potentialen för att minska energianvändningen. Ställ höga krav på systemlösningen för luftbehandlingen i simhallar som är anpassade för simhallsfunktionen och för den aggressiva miljön detta är processventilation inget annat. När man utreder energieffektiviseringsåtgärder använd alltid LCC- och LCAanalyser för jämförelse av olika alternativ i dels utredningsskedet som i anbudsskedet och när entreprenörer vill byta utrustning eller material. Energimätning på detaljnivå i anläggningen samt införande av SCADA- och optimeringssystem för att kunna följa utvecklingen i anläggningen allt för att minimera energianvändningen i en simhall samtidigt som man får kontroll på det förebyggande underhållet MILJÖMPOLI

68 MILJÖMPOLICY Slut! Frågor?

69 MILJÖMPOLICY Tack för visat intresse! Gillis R. Wikander Experter inom Energieffektivisering
