5/2- och 5/3-ventiler, Serie Compact 18 ND 4, G 1/4

Transkript

1 Electric Drives and Controls Hydralics Linear Motion and Assembly Technologies Pneumatics Service 5/2- och 5/3-ventiler, Serie Compact 18 ND 4, G 1/4 Technical data

2 Beställning av rampdetaljer Beställningsinformation av rampdetaljer för egen montering, anslutningsportar på undersidan Det går att beställa lösa komponenter för egen montering av ventilramper med portar på undersidan. Välj detaljer enligt följande steg: 2) Välj anslutningsplatta och elektrisk anslutning 2) Välj anslutningsplattor, änd- och anslutningsstycke 3) Välj elektriska tillbehör, kontakter, elmodul etc. 4) Välj armatur STEG 1: Välj ventiler Välj kompletta ventiler från "Kompletta ventilramper, portar på undersidan". STEG 2: Välj anslutningplattor och anslutnings-/ändstycken Välj antal anslutningsplattor. Normalt används 1 st anslutningsplatta samt 1 st. ändstycke. Om ventilrampen skall avtätas mellan ventiler för olika matningstryck, skall 2 st. anslutningsplattor och 1 st. avtätningssats användas. Alla nödvändiga detaljer medföljer, skruvar, bultar och tätningar. 1

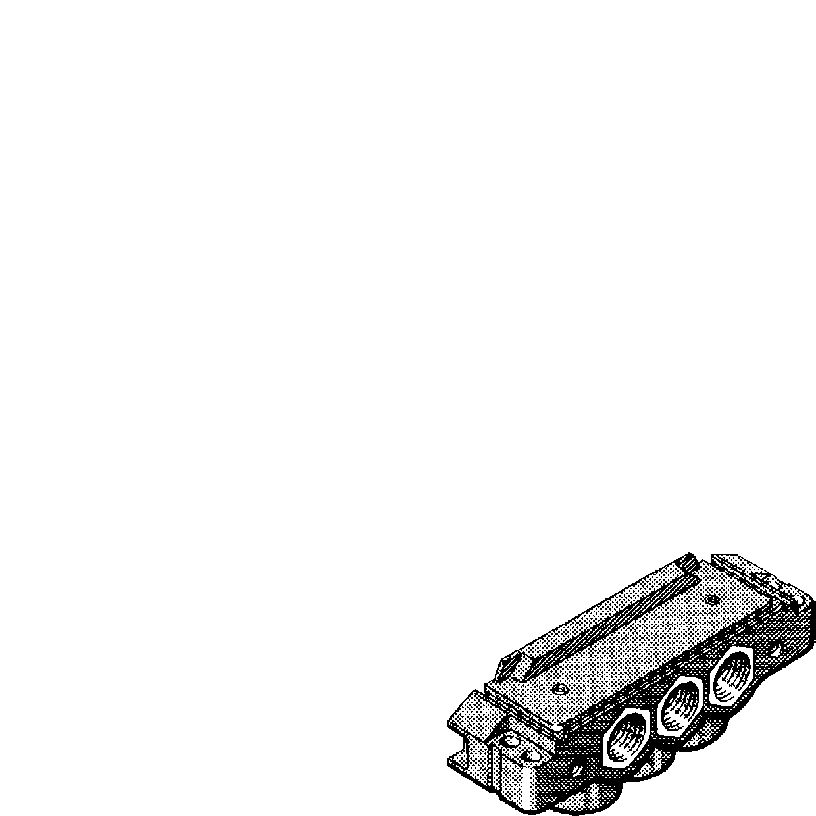

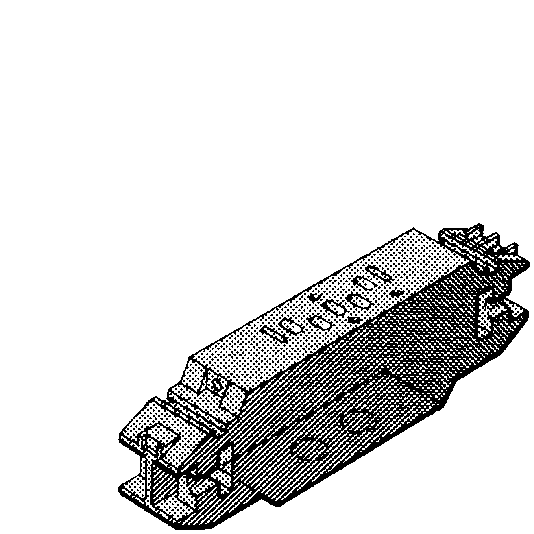

3 Beställning av rampdetaljer Anslutningsplattor Storlek Beskrivning Materialnr VDMA 02 Anslutningsplatta port 2 och 4, G 1/8 gänga VDMA 01 och 02 Anslutningsstycke G 3/8, port 1, 3 och VDMA 01 och 02 Anslutningsstycke, korrosionsbeständig, port 1, 3 och 5, G 3/8 gänga VDMA 01 och 02 Ändstycke VDMA 01 och 02 Ändstycke, korrosionsbeständig VDMA 01 och 02 Avtätningssats för ventilramp VDMA 01 och 02 Avtätningssats port 12 och 14, för ventilramp ISO 1, VDMA 01 och VDMA 02 Anslutningsplatta för mjukstartventil serie

4 Beställning av rampdetaljer STEG 3: Välj elutrustning Beskrivning Materialnr Elektriska kopplingar AC 230 V, LED, 2 m kabel AC 110 V, LED, 2 m kabel DC 24 V, LED, 2 m kabel Max. AC/DC 250 V AC/DC 24 V, LED Elanslutningsmodul med 10 st, 3-poliga utgångar (hona) 3 m kabel Kabellängd, 10 m m kabel m kabel Skyddsplugg för kopplingar som inte används i terminalmodul (10 st) Förlängningskabel 1 m, med 3-poliga (hona/hane) kontakter i bägge ändar Förlängningskabel 5 m, med 3-poliga (hona/hane) kontakter i bägge ändar Förlängningskabel 3 m, med 3-polig (hane) kontakt samt tätning till PG-ansl. för kontakt till 15 och 22 mm pilotventil STEG 4: Välj armatur Armatursortiment, se kapitel 11. 3

5 Beställning av rampdetaljer Orderexempel I detta fall behövs en ventilramp enl. VDMA 02, 4 st unistabila, 2 st bistabila samt 1 st 5/3-ventil med stängt mittläge. Anslutningsplatta med portarna 2 och 4, G 1/8 portar på undersidan. Ventiler för kontakt (flatstift) 24 V DC, kontakt med LED utan kabel. Ljuddämpare för port 3 och 5. Luftanslutning 12 mm, arbetsledningar 6 mm. STEG 1: Välj ventiler Från avsnittet "Kompletta ventilramper, portar på undersidan", är följande ventiler valda från sidan xxx. 4 st st st STEG 2: Välj anslutningsplattor Från tabellen med anslutningsplattor är följande komponenter valda: 7 st st st STEG 3: Välj elutrustning Från tabellen "kontakter" valdes: 10 pcs STEG 4: Välj armatur Från kapitel 11, valdes följande armatur: 2 st st st

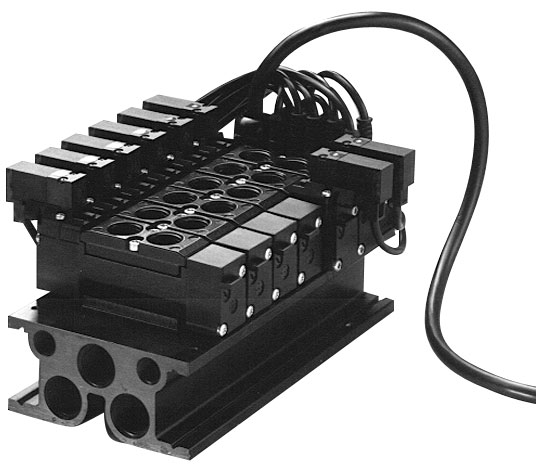

6 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på ovansidan Tekniska Data Ventiltyp Slidventil Arbetstryck Separatmatad pilot 1 10 bar Centralmatad Version 10, 11, 22: 5/2 Uni = 3-7, 5/2 Bi = 1-7, 5/3 = 2-7 bar Version 32, 40, 41, 42: 5/2 Uni = 3-10, 5/2 Bi = 1-10, 5/3 = 2-10 bar Flöde vid 6 bar och p (tryckfall) 1 bar Qn 5/2 = 850, 5/3 = 700 NI/min. C-värde 2,9 Temperaturområde 10 C till +50 C Tryckmedium Tryckluft, smord eller osmord Vikt 0,19 kg + antal ventilplatser x 0,22 kg Ejektor Arbetstryck 6-8 bar Optimalt inloppstryck (P.opt) 6 bar Luftförbrukning vid P.opt 30 NI/min Ljudnivå vid P.opt. och max. vakuumnivå. utan ljuddämpare 75 dba med ljuddämpare 58 dba Serie dba Max. vakuumnivå vid P.opt 85% Material Ventilhus Aluminium, blåmålad Hus för ejektorenhet Aluminium, svarteloxerad Rampplatta Aluminium, svarteloxerad Tätningar Nitrilgummi Dysor Mässing Teknisk Information Arbetsspänning Version 10, 11, 22, 32, 40 DC 24 V ±10% Version V AC Version V AC Effektförbrukning Effektförbrukning Version 10, 11, 22 1 W Version 32 2,2 W Version 40 2 W Version 41, 42 1 W Kontinuerlig inkoppling tillåten 100% ED Signalindikering LED Ventilramp har genomgående kanaler för inlopp, avlopp och samlat avlopp från pilotventilerna. Ventilramp (låg profil) har genomgående kanaler för inlopp och avlopp. Avloppsportarna (2 och 4) är placerade på ovansidan. För max. flöde, använd rör Ø 10 mm samt armatur Ejektor Funktion: - Ingångsventil (ansl.-port 14). normalt stängd. När inloppsventilen är tillslagen drivs tryckluften genom ejektordysorna och vakuum genereras. - Snabbutlösningsventil (sidport 12). Snabblossningsfunktionen erhålles genom att stänga inloppsventilen (frånslagen) och öppna snabblossningsventilen (tillslagen). Enheten har vakuum i port 4 och avlopp i port 2. 4 vakuumgeneratorer per ramp kan aktiveras. OBS! Ramper måste ha separat pilotstyrning. Dimensions: För enhet med enbart inloppsventil, se dimensioner för 5/2-ventil unistabil. - För enhet med både inloppsventil och snabblossningsventil, se dimensioner för 5/2-ventil, bistabil. Beställningsinformation för kompletta ventilramper Du kan konfigurera din ventilramp själv på vår hemsida på Internet, Där erhålls ett unikt beställningsnummer för din ventilramp. Om du inte har Internet, kan du följa de olika stegen nedan. Beställningsnummer erhålls därefter från närmaste Bosch Rexroth kontor. STEG: 1

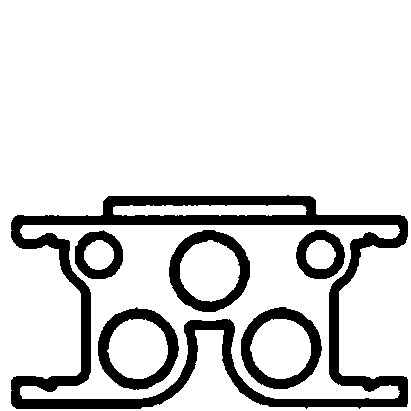

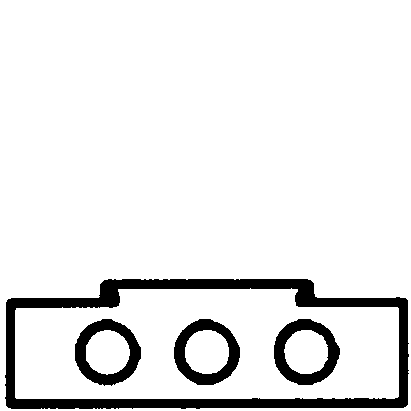

7 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på ovansidan STEG 1: Välj rampversion Symbol Kod Beskrivning Symbol 1 Portar uppåt, standard utförande 4 Portar ovansida, lågt utförande. Separatmatning ej möjlig. Exempel materialnummer: Ramp med anslutningsportar 2 och 4 på ovansidan, standardutförande = 1. STEG 2: Välj elektriskt utförande $ Version mm pilotventil. Konventionell eldragning, IP mm pilotventil med ett flatstift. Se singelversion för koppling. Version 40 för 24 V DC Version 41 för 110 V AC Version 42 för 230 V AC Version mm pilotventil. Färdig eldragning till 25 stifts D-sub multikontakt. IP 50. Max. 24 pilotventiler. Version för fältbusskommunikation Färdig eldragning till VDS I/O-modul. Max 16 ventiler. Version mm pilot valve. Färdig eldragning till elanslutningsmodul och mångledarkabel IP 67. Max. 20 pilotventiler. Version mm pilotventil. Färdig eldragning till elanslutningsmodul och mångledarkabel IP 67. Max. 20 pilotventiler. Beställningsexempel: 10 mm pilotventil med färdig eldragning till el.-modul och mångledarkabel = version 22. STEP 3: Valve options Rätt ifylld beställningsnyckel, börja från vänster, välj ventiltyp enl. tabell nedan. Ramplängder för 4, 6, 8, 10, 12, 14, 16, 18, eller 20 ventiler. Fyll ut till närmaste jämna antalet ventiler med en blindplatta. 2

8 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på ovansidan Symbol Kod Funktion Ventil för komplettering alt. reservdel Best.-nr Ver. 10, 11 Ver. 22 Ver. 32 Vers. 40, 41, /2 Unistabil X 0 2 5/2 Bistabil X 0 3 5/3 stängt mittläge X 0 4 5/3 avluftat mittläge X 0 5 5/3 påluftat mittläge X 0 6 Blindplatta X 0 A* Ejektor X 0 B* Ejektorenhet med snabblossning X 0 X = Spänning 0 = DC 24 V 1 = AC 110 V 2 = AC 230 V * OBS! Rampen måste separatmatas. Endast för version X XXX X. Beställningsexempel: 5 unistabila ventiler och 1 blindplatta = Exempel Beskrivning: Konfiguration: Förklaring: Ventilrampens portar på ovansidan, standardprofil med elektrisk version 22, i.e. 10 mm pilotventiler med integrerade el.-ledningar till mångledarkabel. Rampen består av fem unistabila ventiler och en blindplatta. Övriga tillbehör Om en ramp skall vara utrustad med armatur skall en kopia av blanketten för portbestyckning fyllas i och bifogas ordern. Komplettera ventilkonfigurationen med ett P. För portbestyckningsbladet, se sida xxx. Exempel: Konfiguration P. Materialnummer erhålls därefter från närmaste Bosch Rexroth kontor. Symbol AC 230 V, LED, 2 m kabel AC 110 V, LED, 2 m kabel Anslutningskontakt DC 24 V, LED, 2 m kabel Max. AC/DC 250 V AC/DC 24 V LED

9 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på ovansidan Ventilramp med anslutningsportar på ovansidan A = Elanslutningsmodul 1 för pilotventil B = Elanslutningsmodul 2 för pilotventil x = Unistabil xx = Bistabil Versioner A B C D E F G H 10, 11, G 3/8 G 1/8 G 1/4 32, 40, 41, G 3/8 G 1/8 G 1/4 4

10 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på sidan Tekniska Data Ventiltyp Slidventil Arbetstryck Separatmatad pilot 1 till 10 bar Centralmatad Version 10, 11, 22: 5/2 Uni = 3-7, 5/2 Bi = 1-7, 5/3 = 2-7 bar Version 32, 40, 41, 42, 57: 5/2 Uni = 3-10, 5/2 Bi = 1-10, 5/3 = 2-10 bar Flöde vid 6 bar och p (tryckfall) 1 bar Qn 550 NI/min. C-värde 2,9 Temperaturområde 10 C till +50 C Tryckmedium Tryckluft, smord eller osmord Vikt 0,32 kg + antal ventilplatser x 0,27 kg Ejektor Arbetstryck 6-8 bar Optimalt inloppstryck (P.opt) 6 bar bästa vakuumnivå (P.opt) 6 bar Luftförbrukning vid P.opt 30 NI/min Ljudnivå vid P.opt. och max. vakuumnivå. utan ljuddämpare 75 dba med ljuddämpare 58 dba Serie dba Max. vacuum level at P.opt 85% Material Ventilhus Aluminium, blåmålad Hus för ejektorenhet Aluminium, svarteloxerad Rampplatta Aluminium, svarteloxerad Tätningar Nitrilgummi Dysor Mässing Teknisk Information Arbetsspänning Arbetsspänning Vers. 10, 11, 22, 32, DC 24 V ±10% 40, 57 DC 24 V ±10% Version V AC Version V AC Effektförbrukning Effektförbrukning Version 10, 11, 22 1 W Version 32 2 W Version 40, 57 2 W Version 41, 42 1 W Kontinuerlig inkoppling tillåten 100% ED Signalindikering LED Ventilramp har genomgående kanaler för inlopp, avlopp och samlat avlopp från pilotventilerna. Pilotventilerna kan matas separat med annat tryck via separat kanal. Avloppsportarna (2 och 4) är placerade på långsidan. Ventilramp har samma fördelar som , men ventilavståndet är 20 mm, detta medger användning av kontaktbryggor för fältbusskommunikation. Ventilramp har samma fördelar som , men anslutningsstandard enl. VDMA 02. Ejektor Funktion: - Inloppsventil (sidport 14). Normalt stängd. När inloppsventilen är tillslagen drivs tryckluften genom ejektordysorna och vakuum genereras. - Snabbutlösningsventil (sidport 12). Snabblossningsfunktionen erhålles genom att stänga inloppsventilen (frånslagen) och öppna snabblossningsventilen (tillslagen). Enheten har vakuum i port 4 och avlopp i port 2. 4 vakuumgeneratorer per ramp kan aktiveras. OBS! Rampen måste separatmatas, stamtryck i port 14 samt port 12 om snabblossningsventil används. Dimensions: För enhet med enbart inloppsventil, se dimensioner för ventil 5/2, unistabil. - För enhet med både inloppsventil och snabblossningsventil, se dimensioner för 5/2-ventil bistabil. Beställningsinformation för kompletta ventilramper Du kan konfigurera din ventilramp själv på vår hemsida på Internet, Där erhålls ett unikt beställningsnummer för din ventilramp. Om du inte har Internet, kan du följa de olika stegen nedan. Beställningsnummer erhålls därefter från närmaste Bosch Rexroth kontor. STEG: 1

11 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på sidan STEG 1: Välj rampversion 2 = Portar långsida 7 = Portar på en sida, enligt VDMA 02, för busskommunikation (endast för elektrisk version 4 8 = Portar långsida, för busskommunikation (gäller version 57) STEG 2: Välj elektriskt utförande $ Version mm pilotventil. Elanslutning enl. IP mm pilotventil (flatstift). 15 mm pilotventil, för kontakt (flatstift), IP 65. Version 40 för DC 24 V Version 42 för 230 V AC Version mm pilotventil. Färdig eldragning till 25 stifts D-sub multikontakt. IP 50. Max. 24 pilotventiler Version mm pilotventil. Färdig eldragning via kontaktbrygga för anslutning till bussmodul. Max. 16 pilotventiler. OBS! Gäller endast ramptyp 7 och 8. (Se STEG 1: ovan). Version mm pilot valve. Färdig eldragning till elanslutningsmodul och mångledarkabel, IP 67. Max 20 pilotventiler. Version mm pilotventil. Färdig eldragning till elanslutningsmodul och mångledarkabel, IP 67. Max 20 pilotventiler. Version för fältbusskommunikation 15 mm pilotventil. Färdig eldragning till VDS I/ O-modul Beställningsexempel: 10 mm pilotventil med färdig eldragning till el.-modul och mångledarkabel = version 22. STEG 3: Välj ventilval Rätt ifylld beställningsnyckel, börja från vänster, välj ventiltyp enl. tabell nedan. Ramplängder för 4, 6, 8, 10, 12, 14, 16, 18, eller 20 ventiler. Fyll ut till närmaste jämna antalet ventiler med en blindplatta. 2

12 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på sidan Symbol Ventilva l Funktion Ventil för komplettering alt. reservdel Best.-nr Version 10, 11 Version 22 Ver. 32 Ver. 2-40, 41, 42 Ver. 7-40, 41, 42 Ver /2 Unistabil, fjäderretur X X Y /2 Bistabil X X Y /3 stängt mittläge X X Y /3 avluftat mittläge X X Y /3 påluftat mittläge X X Y Blindplatta A* Ejektor X 0 B* Ejektorenhet med snabblossning X 0 * OBS! Rampen måste matas externt. Endast för version X XXX. X = Spänning 0 = DC 24 V 1 = AC 110 V 2 = AC 230 V Y = Ventil i ramputförande 2 = Ventilramp 8 3 = Ventilramp 7 Beställningsexempel: 5 unistabila ventiler och 1 blindplatta = Exempel Beskrivning: Konfiguration Förklaring: Ventilramp Compact 18 portar på en sida, standard. Elektrisk version 22, i.e. färdig eldragning till el.-modul och mångledarkabel Standard luftanslutningsstycke. Integrerade el.-ledningar till mångledarkabel. Rampen består av fem unistabila ventiler och en blindplatta. Övriga tillbehör Om ventilrampen skall utrustas med armatur, fyll i "Tilläggsformuläret" och bifoga detta med beställningen. Komplettera ventilkonfigurationen med ett P. För portbestyckningsbladet, se sida xxx. Exempel: Konfiguration P. Materialnummer erhålls därefter från närmaste Bosch Rexroth kontor. 3

13 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på sidan Symbol AC 230 V, LED, 2 m kabel AC 110 V, LED, 2 m kabel Anslutningskontakt DC 24 V, LED, 2 m kabel Max. AC/DC 250 V AC/DC 24 V, LED Ventilramp, portar på sidan A = Elanslutningsmodul 1 för pilotventil B = Elanslutningsmodul 2 för pilotventil * Unistabil ** Bistabil Versioner A B C D E¹) F G 10, 11, G 1/4 G 3/8 G 1/8 32, 40, 41, G 1/4 G 3/8 G 1/8 ¹) Yttermåttet på G 1/4-förskruvningen får inte vara större än 18 mm. 4

14 ND 4, G 1/4 Kompletta ventilramper, anslutningsportar på sidan Ventilramp med anslutningsportar på ena sidan, version 57 * Unistabil * Unistabil. ** Bistabil ** Bistabil. 5

15 Kompletta ventilramper, anslutningsportar på undersidan Tekniska Data Ventiltyp Slidventil Standard VDMA storlek 02 Arbetstryck Separatmatad pilot 1 till 10 bar pilotventil 1 10 bar Centralmatad 5/2 Uni = 3-10 bar, 5/2 Bi = 1-10 bar, 5/3 = 2-10 bar Nominellt flöde vid 6 bar och Flöde vid 6 bar och p (tryckfall) 1 bar Qn 550 NI/min C-värde 2,9 Temperaturområde 10 C till +50 C Tryckmedium Tryckluft, smord eller osmord Vikt 0,35 kg + antalet ventilplatser x 0,26 kg Ejektor Arbetstryck 6-8 bar Optimalt inloppstryck (P.opt) 6 bar Luftförbrukning vid P.opt 30 NI/min Ljudnivå vid P.opt. och max. vakuumnivå. utan ljuddämpare 75 dba med ljuddämpare Serie dba Max. vacuum level at P.opt 85% Material Ventilhus Aluminium, blåmålad Hus för ejektorenhet Aluminium, svarteloxerad Anslutningsplattor, slutstyckenpolyamid, svart och ändstycke Polyamid, svart Tätningar Nitrilgummi Dysor Mässing Teknisk Information Arbetsspänning Version 32, 40 DC 24 V ±10% Version V AC Version V AC Effektförbrukning Version 32 2,2 W Effektförbrukning Version 32 2 W Version 40 2 W Version 41, 42 1 W Kontinuerlig inkoppling tillåten 100% ED EN-standard I enlighet med EN-standard Signalindikering LED för version 32 och 33 Ventilrampen är flexibel och uppbyggd av i varje enskilt fall önskat antal anslutningsplattor. Ventilrampen har genomgående kanaler för inlopp samt samlat avlopp från pilotventilerna. Pilotventilen kan separatmatas från en separat kanal. Ventiler i rampen kan genom avtätning mellan anslutningsplattorna matas med olika tryck och avloppsportarna kan då också matas för optimal användning. Ejektor Funktion: - Inloppsventil (sidport 14). Normalt stängd. När inloppsventilen är tillslagen drivs tryckluften genom ejektordysorna och vakuum genereras. - Snabbutlösningsventil (sidport 12). Snabblossningsfunktionen erhålles genom att stänga inloppsventilen (frånslagen) och öppna snabblossningsventilen (tillslagen). Enheten har vakuum i port 4 och avlopp i port 2. 4 vakuumgeneratorer per ramp kan aktiveras. OBS! Ramper måste ha separat pilotstyrning. Dimensions: För enhet med enbart inloppsventil, se dimensioner för 5/2-ventil unistabil. - För enhet med både inloppsventil och snabblossningsventil, se dimensioner för 5/2-ventil, bistabil. Beställningsinformation för kompletta ventilramper Du kan konfigurera din ventilramp själv på vår hemsida på Internet, Där erhålls ett unikt beställningsnummer för din ventilramp. Om du inte har Internet, kan du följa de olika stegen nedan. Beställningsnummer erhålls därefter från närmaste Bosch Rexroth kontor. STEG: 1

16 Kompletta ventilramper, anslutningsportar på undersidan STEG 1: Välj rampversion 3 = Portarna 2 och 4 på undersidan. STEG 2: Välj elektrisk version Version mm pilotventil. 15 mm pilotventil. Färdig eldragning till elanslutningsmodul inkl. 10 m mångledarkabel, IP 67. Max 20 elspolar. Version för fältbusskommunikation 5 mm pilotventil. Färdig eldragning till VDS I/O-modul med fältbusskommunikation. Max. 16 ventiler Version mm pilotventil. Som ovan, färdig eldragning till 25-polig kontakt typ HAN. IP 65. Max. 20 elspolar. 15 mm pilotventil, för kontakt (flatstift), IP 65. Version 40 för DC 24 V Version 41 för AC 110 V Version 42 för AC 230 V Beställningsexempel: 15 mm pilotventil med färdig eldragning till elanslutningsmodul och multikabel = 32. STEG 3: Välj ventilval Börja på ventilrampens vänstra sida, välj ventiltyp enl. tabell nedan. Antalet ventiler per ramp är max

17 Kompletta ventilramper, anslutningsportar på undersidan Symbol Kod Funktion Ventil för komplettering alt. reservdel Best.-nr Version Version 40, 41, /2 Unistabil, fjäderretur X0 2 5/2 Bistabil X0 3 5/3 stängt mittläge X0 4 5/3 avluftat mittläge X0 5 5/3 påluftat mittläge X0 6 Blindplatta Mjukstart för hela ventilrampen (endast pos. 1) Y00 A* Ejektor X0 B* Ejektorenhet med snabblossning X0 * OBS! Rampen måste matas externt. X = Spänning 0 = DC 24 V 1 = AC 110 V 2 = AC 230 V Y = Spänning, mjukstart 1 = DC 24 V 3 = AC 110 V 4 = AC 230 V Beställningsexempel: 5 unistabila ventiler och 1 blindplatta = Exempel Beskrivning: Konfiguration Förklaring: Ventilramp serie Compact 18 med portar på undersidan. Elektrisk vesion 32, dvs färdig eldragning till elanslutningsmodul och mångledarkabel. Ventilrampen har 5 unistabila ventiler och 1 blindplatta. Övriga tillbehör Om ventilrampen skall utrustas med armatur, fyll i "Tilläggsformuläret" och bifoga detta med beställningen. Vänligen komplettera beställningen med ett P. Beställningsformulär, se sidan xxx. Exempel: Konfiguration P. Materialnummer erhålls därefter från närmaste Bosch Rexroth kontor. 3

18 Kompletta ventilramper, anslutningsportar på undersidan Symbol AC 230 V, LED, 2 m kabel AC 110 V, LED, 2 m kabel Anslutningskontakt DC 24 V, LED, 2 m kabel Max. AC/DC 250 V AC/DC 24 V, LED Ventilramp med anslutningsportar på undersidan VDMA storlek 02 A = Elanslutningsmodul 1 för pilotventil n* = Antal ventiler. B = Elanslutningsmodul 2 för pilotventil (5/2)* =Unistabil * Unistabil. (5/2)** = Bistabil ** Bistabil. Versioner C D E F G H 32, 40, 41, G 1/8 G 3/8 4

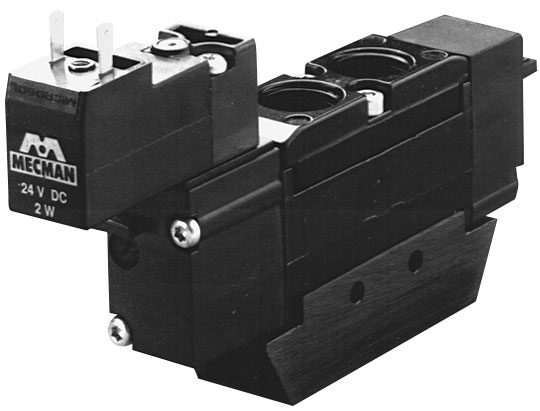

19 Introduktion och beställningsinformation Introduktion Kompakt inbyggnadsmått och högt flöde. Funktioner: 5/2- och 5/3. Korta svarstider. Singelventiler och ramper med olika typer av anslutningsplattor. Elanslutningar i många olika utföranden. Busskommunikation med ett flertal protokoll. Beställningsrutin Beställning av Compact 18 kan göras enligt följande: 1) Singelventiler 2) Lösa rampkomponenter för egen montering 3) Kompletta ventilramper Singelventiler - Välj ventiler från avsnittet "Singelventiler", eller använd kodnyckeln för singelventiler Se nästa sida. - Välj vid behov kontakter. - Armatursortiment, se kapitel 11. Rampdetaljer för egen montering Anslutningsdetaljer för rampmontage, endast portar på undersidan. Beställningsrutinen i fyra steg: 1) Välj ventiltyp från avsnittet "Kompletta ventilramper, portar på undersidan". 2) Välj anslutningsplattor 3) Välj tilläggsdetaljer för elanslutning ex. kontakter, elanslutningsmodul etc. 4) Armatur, se kapitel 11. Kompletta ventilramper - Beställ en färdig ramp, monterad och provtryckt, enligt egen specifikation. Se produktöversikt. - För armatur och mindre avvikelser, fyll i tilläggsformuläret i slutet av avsnittet för Compact 18. 1

20 Elektriska kopplingar Elektriska kontakter Spänning Fig. Stiftavstånd Kabel LED ¹) Form Effektförbruknin g [W] Vikt [kg] Materialnr AC 230 V ²) 1 9,4 2 m C 0,25 0, AC 110 V²) 1 9,4 2 m C 0,25 0, DC 24 V ³) 1 9,4 2 m C 0,25 0, max. 250 VAC/VDC 2 9,4 PG 7 C 0, AC/DC 24 V 3 9,4 PG 7 C 0,25 0, = inkluderad. - = inte inkluderad. ¹) Grön med inbyggd skyddskrets. ²) Antal ledare: 3x0,75 mm² (standard färgmärkning). ³) Antal ledare: 2 x 0,75 mm² (båda ledarna är svarta och märkta 1 respektive 2). Skyddsklass IP 65 Anslutningskontakten kan vändas 4 x 90. Temperaturområde: 20 C till +80 C. Figur 1 Figur 2 1

21 Elektriska kopplingar Figur 3 2

22 Tillbehör Bistabil styrning Beskrivning Materialnr Bistabil manuell omställning Märkskylthållare och skruv medlevereras. För version 32 och 33. OBS. Manöverdonet är endast avsett att användas vid intrimning av maskin (6 st/ sats inkl. skruv och märkskylthållare). 1

23 Tillbehör Beskrivning Materialnr För version X XXX X Strypventilen leder luften från port 3 och 5 upp till ventilens ovansida. De två strypventilerna med ljuddämpare kan användas för att reglera hastigheten på en pneumatikcylinder. Strypventil med ljuddämpare ( ) beställes separat. 1

24 Lagerbockar Beskrivning Materialnr Konsoler levereras parvis För anslutningsportar på undersida. 1

25 Tätning för skåpmontage Beskrivning Materialnr Tätningingslist för skåpmontage (Mecproof) För anslutningsportar på undersida. 1

26 Elektriska tillbehör och reserv- Elektriska tillbehör och reservdelar Elektriska tillbehör och reservdelar och ventilramper. Se Teknisk Information på nästa sida. 1

27 Elektriska tillbehör och reserv- 2
