Gripple Express är det snabba låset utan justernyckel till Gripple Nr.1 & 2. Med en lätt knapptryckning justerar du sekundsnabbt upp och ner!

Transkript

1 EL Gripple Express är det snabba låset utan justernyckel till Gripple Nr.1 & 2. Med en lätt knapptryckning justerar du sekundsnabbt upp och ner! 1

2 VIKTIG INFORMATION Läs igenom hela denna text före användande av produkterna från Gripple. Om ni som användare ej beaktar nedan rekommendationer kan detta leda till allvarliga skador på personer och/eller egendom, dessutom gäller inte längre de garantier utfärdade av Gripple LTD. Om det råder tvivel om installationen av Gripples produkter så kontakta Bo Fastening AB för konsultation. Vänligen ta hänsyn till följande rekommendationer: >Max kg/lbs LAST Använd alltid rätt storlek av Gripple för det lastområde den är rekommenderade. Även last mindre än den rekommenderade kan vara riskabel. VAJER Använd alltid vajer levererad från Gripple. Använd t.ex. aldrig plast-behandlad vajer. LYFT Använd aldrig Gripples produkter till att lyfta. MILJÖ Använd aldrig Gripple i korrosiva miljöer. Använd standard-gripple i varma utrymmen, rostfria Gripple finns för fuktiga eller på annat sätt aggressiva miljöer som t.ex. mat-industri. INSTALLATION Stå eller gå aldrig på produkter installerade/upphängda med Gripple. SAMMANFOGNING Förläng aldrig en vajer med att koppla 2 vajer med ett Gripplelås. En ögla måste alltid skapas som inte överstiger en vinkel på 60. MÅLNING Måla aldrig Gripples produkter. Ifall det finns behov för målning finns speciella tillbehör för sådana tillfällen. >60 INSTALLATION I VINKEL Se till att lastberäkningen tar hänsyn till vinklar enligt tabell på sid.21. Exempel: Vid en vinkel av 60 reduceras maxlasten från vertikal last med 50%. SMÖRJNING Låt aldrig lås eller vajer komma i kontakt med smörjande produkter. >60 VENTILATIONSTRUMMOR/RÖR: Vid användande av vajer runt t.ex. ventialtionsrör får den slutliga vinkeln mellan vajrarna ej överstiga 60. >60 Y-FIT: Ben på Y-fit får ej överstiga Version SV

3 Innehåll Gripple vajerupphängning s. 5 CTI - Spännvajer s. 6 C-Clip - Snabbfäste för vajer s. 7 Gripple Universallåda s. 8 Tillbehör CTI Spännvajer s. 8 Trådstegsfäste s. 9 Takfäste hängvajer s. 10 Diverse tillbehör s. 11 Artikelöversikt & Orderinformation s Monteringstips s. 15 Att tänka på vid installation s. 16 Tillverkarens rekommendationer s. 20 Teknisk info/tabeller s. 21 Egna anteckningar s Kontakt Baksidan 3

4 Vår drivkraft är lusten att hitta produkter och lösningar som gör morgondagen bättre än gårdagen. När tekniken är som bäst är alla vinnare; människa, natur och miljö. Kan man dessutom få en bättre ekonomi på slutprodukten har man lyckats. Vi menar att vi har det! Här följer några andra produkter (förutom Gripple) som vi har lyckats med: GRIPPLE Världens snabbaste upphängningssystem Gripple används för olika typer av upphängningar inom el, ventilation, vvs, undertak och liknande miljöer. Gripple har många fördelar, 95 % lägre vikt än helgängad stång, mindre lagringsyta, mycket snabb montering och justering. MAGUP är en magnetisk upphängning av skyltar, kontorsarmaturer och annan lätt utrustning i undertak eller annat metalliskt. En patenterad egenutvecklad produkt som ger stor flexibilitet för att fästa skyltar och andra lättare produkter utan skylifts eller stegar. Mer information på X1R Elspray är en rostlösande smörjspray för att lossa lysrör och andra kärvande detaljer. X1R är helt utan lösningsmedel och har ingen brandfarlig drivgas. X1R-programmet innehåller flera banbrytande produkter inom smörj-teknik utan lösningsmedel. Vår leverantör är det enda oljebolag som finns i NASA s Hall of Fame - där hamnar endast produkter som har fört Nasa s utveckling framåt (eller kanske uppåt..?!). Mer information hittar Du på KANALLISTEN har funnits på marknaden i 15 år och är en av de snyggaste lösningarna för att dölja kablar och den är tilllverkad i trä (MDF). Det unika tillbehörsprogrammet med monatgeclips och hörnklossar ger ett enkelt gerningsfritt montage utan synliga spikar och skruv. Mer information hittar Du på 4

5 VAJERUPPHÄNG Gripple vajerupphäng används för att hänga upp det mesta inom el. De olika storlekarna gör att i stort sett ingenting är för stort eller för tungt. Allt kommer i färdiga kit med önskad vajerlängd, önskat takfästesamt lås utefter den vikt du ska belasta - Expresslåset finns för Gripple Nr.1 och Nr.2, övriga storlekar kommer med justernyckel. Med Gripple vajerupphäng jobbar du upp till 6 gånger snabbare än traditionella upphängningsmetoder. A4 syrafast vajer finns på förfrågan. Loop Nr.1: Toggle - För andra takfästen, se sidan 14 Loop E-nr: Toggle E-nr: Vikt: 0-15kg Nr.2: Loop E-nr: Toggle E-nr: Vikt:15-45kg Trapeze Nr.2: Loop E-nr: Toggle E-nr: Vikt:15-45kg Nr.3: Loop E-nr: Toggle E-nr: Vikt: 45-90kg * Maxlasten minskar om vajern är hängd i vinkel. * Se mer teknisk information på sidan 17. De fästen som är vanligast använda är Toggle & Loop, se nedan för installationstips: Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATERIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet. * för Nr.1: 6mm, och Nr.2: 8mm Montage med Gripple Loop i BETONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Trä i och fäst betongfästet i öglan 3. Slå in betongfästet med hjälp av slagverktyget och hammare Betongfäste E-nr: E L 5

6 CTI SPÄNNVAJER Ett komplett vajersystem från Gripple där du slipper springa mellan fästpunkterna. Gör klart på ena sidan, dra ut vajern till andra sidan. Trä vajer genom låset, spänn med spännverktyget: klart! Upp till 6 ggr snabbare än montage med staglina. Som tillbehör finns nu även dosplåtar, kabelavlastare m.m. om man t.ex. vill kunna fästa flera kablar på vajern. A4 syrafast vajer på förfrågan. Olika dosplåtar, samt spännverktyg finns som tillbehör - se sidan 8 E L 6 För artikellista, se sid: 13

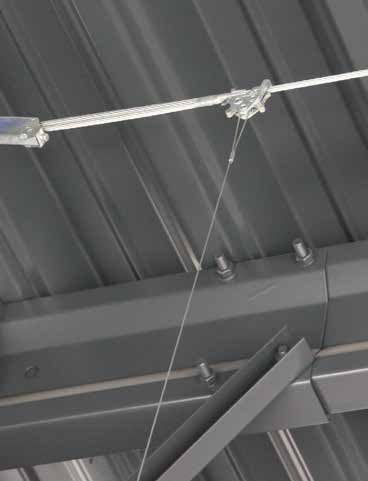

7 C-CLIP - snabbfäste för vajer Med C-clip kan du ansluta en hängvajer var som helst på spännvajern, med ett lätt handgrepp kan du sedan justera C-clippet i sidled till exakt önskad plats för nedpendling. Levereras komplett med C-clip, vajer i önskad längd samt Gripple express-lås. Ligger 10 st i en förpackning. C-CLIP VAJER LÅS E L För artikellista, se sid: 14 7

8 GRIPPLE UNIVERSALLÅDA Helt komplett spännvajerkit. Kommer i en gedigen plywoodlåda med olika fack för alla produkter - snabbt och lätt med rätt produkter för ditt montage. E-nr: TILLBEHÖR CTI SPÄNNVAJER VAJERTÅNG Art.nr: GRIPPINC E-nr: Vajertång för kapning av vajer (upp till 4 mm) VÄGGFÄSTE Art.nr: PLAT100 E-nr: Väggfäste för spännvajer, 4st M10-hål JUSTERMEJSEL Art.nr: GRIPCLE2 E-nr: (för 4-6mm lås) Justermejsel för 4-6mm s lås till CTI spännvajer. SPÄNNVERKTYG Art.nr: GRIPTORQCTI E-nr: LYFTÖGLA Art.nr: LYFT58210 E-nr: EXPANDERBULT Art.nr: EXP1060 E-nr: Spännverktyg för CTI, belastningsgräns 100 kg Vajerfäste till expanderbult (EXP1060) Expander M10x60 varmförzinkad - används tillsammans med LYFTÖGLA el VÄGGFÄSTE. BALKKLÄMMA Art.nr: *GRIPPORFILI613 *GRIPPORFILI816 *GRIPPORFILI1019 Snabbfäste för H-balk, finns i 3 olika storlekar. KABELAVLASTARE Art.nr: För att kunna fästa upp till 4 kablar på vajer. PRESSTÅNG Art.nr: PRESS100 Tång som pressar fast upphängningsclip, liggande dosplåt samt hängande dosplåt. UPPHÄNGNINGS- CLIP Art.nr: E-nr: LIGGANDE DOSPLÅT Art.nr: E-nr: HÄNGANDE DOSPLÅT Art.nr: E-nr: E L Snabbfäste för t.ex. armaturer. Liggande snabbfäste för t.ex. branvarnare. Hängande snabbfäste för t.ex. kopplingdosa. 8

9 TRÅDSTEGSFÄSTE Specialtillverkad för snabb och enkel upphängning av trådstegar Ett och samma fäste för både 4- och 5mm-trådstegar Ett och samma fäste för både skarv- & mitt-på-montering Snabbt montage med enkel klick-fast-funktion Tillsammans med Gripples Trapezelås får du en unik universalupphängning Art.Nr: E.Nr: Installation av Trådstegsfäste 1 1b 2 Häkta på den sidan av Trådstegsfästet först, som enbart är en krok. Klicka där efter fast sidan med Sböjen. Skarvning: Montera de två trådstegarna som ska skarvas med var sin ände i mittenskåran. Klicka först fast den ena, sedan den andra. Trä igenom Trapezelåset i Trådstegsfästet och tryck på plastclipset (se nästa sida för mer info om Trapeze). 3 4 Fakta Last: 45kg, 5:1 säkerhetsfaktor Miljöer: Korrosivitetsklasserna C1 & C2 - typiska användningsomgivningar är torra utrymmen, t ex kontors- och affärsbyggnader, köpcentrum, varuhus, skolor, sjukhus, industrihallar, lagerutrymmen, idrottshallar osv. Trä igenom vajern i låset, justera höjden uppåt genom att hålla i låset och föra det uppåt på vajern, eller nedåt genom att dra i pinnen på låset och frigöra vajern. Klart! Förpackning: 10st/kartong E L 9

10 TAKFÄSTEN - VAJER Gripple hängvajer beställs i den längd som önskas samt med specifikt takfäste för det material vajern ska fästas i - mest använda är Loop & Toggle, nedan visas även ett urval av de andra ändar som finns. I stort sett oändliga möjligheter vad gäller fastsättning/ förankring av din upphängning. rakt, upp och ner, i grader, från sidan, i betong, trä, från plåttak, runt balkar... STUD M6/M8 TOGGLE (för skivmaterial) LOOP EYELET 45 EYELET 90 EYELET CLADDING HOOK (för korr-plåt) END STOP BARREL M6/M8 KARABINER SNAP HOOK MAGNETIC PAD E L 10

11 DIVERSE TILLBEHÖR I Gripplesortimenet finns ett stort antal tillbehör och fästen av olika slag - allt för att göra det säkert, samt underlätta för dig och spara tid vid ditt montage. Nedan följer några av de tillbehör som finns. BETONGFÄSTE Art.nr: GRIHK100 E-nr: TAKBESLAG för trä Art.nr: GRIPVAB VINKELFÄSTE till Trapeze TPZ Art.nr: PATZ Maxlast: 45kg MONTAGE- VERKTYG för betongfäste Art.nr: GRIPTIHK T-CLIPS till invändig M6-gänga för undertak. Art.nr: TWISTCLIP HÖRNSKYDD Art.nr: GRIPCISO SLAGANKARE för betong med invändig M-gänga Art.nr: *GRIPCHEV6 *GRIPCEV8 *GRIPCHEV10 FJÄDERCLIPS till armaturer Art.nr: SPRINGCLIP ANKARE till sprucken betong MED ÖGLA Art: GRIPOEILM6 M6 & M8 ADAPTOR BETONG- SKRUV med M8 ELSPRAY Art.nr: *GRIPADAP6 *GRIPADAP8 Art.nr: PRIPBET8 Maxvikt: 100kg Art.nr: PSL-EL E-nr: (Ej Grippleprodukt) E L 11

12 ARTIKELÖVERSIKT & ORDERINFORMATION PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11FREXP HF12FREXP HF13FREXP HF14FREXP NR HF15FREXP HF16FREXP KG HF17FREXP HF18FREXP HF110FREXP sid HF21FREXP HF22FREXP HF23FREXP HF24FREXP NR HF25FREXP HF26FREXP KG HF27FREXP HF28FREXP HF210FREXP sid HF31FR HF32FR HF33FR HF34FR NR HF35FR HF36FR KG HF37FR HF38FR HF310FR sid HF41FR HF42FR HF43FR HF44FR - NR HF45FR HF46FR KG HF47FR HF48FR HF410FR HF51FR HF52FR HF53FR HF54FR - NR HF55FR HF56FR KG HF57FR HF58FR HF510FR

13 ARTIKELÖVERISKT & ORDERINFORMATION forts. PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11SPEXP HF12SPEXP HF13SPEXP HF14SPEXP NR HF15SPEXP för 6 mm's hål HF16SPEXP HF17SPEXP KG HF18SPEXP HF110SPEXP sid HF21SPEXP HF22SPEXP HF23SPEXP HF24SPEXP NR HF25SPEXP för 8 mm's hål HF26SPEXP HF27SPEXP KG HF28SPEXP HF210SPEXP sid HF31SP HF32SP HF33SP HF34SP NR HF35SP för 10 mm's hål HF36SP HF37SP KG HF38SP HF310SP sid CTI CTI CTI 3 CTI CTI sid CTI CTI CTI CTI 5 CTI CTI5-500OUT * - *För utomhusbruk 500 CTI5-OUT * - sid RG2 - till 2 mm-vajer RG till 3 mm-vajer RG4 LÅS FÖR VAJER till 4 mm-vajer 5 80 RG till 5 mm-vajer 5 80 RG6 - sid 6 till 6 mm-vajer 4 40 GC2M8M10L mm GC2M8M10L1500V - UNIVERSALKLAMMA sid 9 1,5 m GC2M8M10L2500V - 2,5 m

14 ARTIKELÖVERSIKT & ORDERINFORMATION PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG GB mm 15 GB KONSOL/BÄROK sid mm 10 GB mm 5 CTI6CC EP6CC * CTI6CC CTI6CC C-CLIP EP6CC23 * CTI6CC *För utomhusbruk CTI6CC sid TPZGR21FR TPZGR22FR - DUCT TRAPEZE TPZGR23FR TPZGR24FR TPZGR25FR kg TPZGR210FR - sid TPZGR21EF TPZGR22EF8 - DUCT TRAPEZE TPZGR23EF TPZGR24EF TPZGR25EF kg TPZGR210EF8 - sid TPZGR21SP TPZGR22SP - DUCT TRAPEZE TPZGR23SP - för 8 mm's hål TPZGR24SP TPZGR25SP kg TPZGR210SP - sid TPZ31FR TPZ32FR - TRAPEZE NR TPZ33FR TPZ34FR TPZ35FR kg TPZ310FR - sid TPZ31EF TPZ32EF8 - TRAPEZE NR TPZ33EF TPZ34EF TPZ35EF kg TPZ310EF8 - sid TPZ31SP TPZ32SP - TRAPEZE NR TPZ33SP - för 8 mm's hål TPZ34SP TPZ35SP kg TPZ310SP - sid PATZ - PATZ vinkelbeslag för Trapeze Nr2 & Nr kg max sid 12 & 15 14

15 MONTERINGSTIPS Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATERIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet * Nr.1: 6mm, Nr.2: 8mm Montage i BETONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Fäst betongfästet i öglan 3. Slå i betongfästet med hjälp av hammare Montage i TRÄ, LÄTTBETONG och ANDRA MATERIAL. 1. Montera en 90 eyelet mot taket med lämplig skruv eller annat fästdon OBS! Maxlasten för 90 eyelet samt betongen måste beaktas! ATT TÄNKA PÅ NÄR DU INSTALLERAR GRIPPLE Lägg till ca 0,5m till brukslängden vid val av vajerlängd Överskrid aldrig brukslasten Belasta alltid produkten inom brukslasten Fördela alltid lasten jämnt mellan flera Gripple Kontrollera alltid att takmaterialet minst tål brukslasten Kontrollera att vajern låser i vajerlåset Förläng aldrig en vajer med vajerlåset Använd aldrig målad eller plastbelagd vajer Använd alltid medlevererad vajer Använd aldrig till lyft Klipp av eventuellt skadade vajerändar före montage Vid korrosiva miljöer, använd våra rostfria modeller 15

16 TILLVERKARENS REKOMMENDATIONER Läs igenom hela denna text före användande av produkterna från Gripple. Om ni som användare ej beaktar nedan rekommendationer kan detta leda till allvarliga skador på personer och/eller egendom, dessutom gäller inte längre de garantier utfärdade av Gripple LTD. Om det råder tvivel om installationen av Gripples produkter så kontakta Bo Fastening AB för konsultation. Vänligen ta hänsyn till följande rekommendationer: >Max kg/lbs LAST Använd alltid rätt storlek av Gripple för det lastområde den är rekommenderade. Även last mindre än den rekommenderade kan vara riskabel. VAJER Använd alltid vajer levererad från Gripple. Använd t.ex. aldrig plast-behandlad vajer. LYFT Använd aldrig Gripples produkter till att lyfta. MILJÖ Använd aldrig Gripple i korrosiva miljöer. Använd standard-gripple i varma utrymmen, rostfria Gripple finns för fuktiga eller på annat sätt aggressiva miljöer som t.ex. mat-industri. INSTALLATION Stå eller gå aldrig på produkter installerade/upphängda med Gripple. SAMMANFOGNING Förläng aldrig en vajer med att koppla 2 vajer med ett Gripplelås. En ögla måste alltid skapas som inte överstiger en vinkel på 60. MÅLNING Måla aldrig Gripples produkter. Ifall det finns behov för målning finns speciella tillbehör för sådana tillfällen. >60 INSTALLATION I VINKEL Se till att lastberäkningen tar hänsyn till vinklar enligt tabell på sid.21. Exempel: Vid en vinkel av 60 reduceras maxlasten från vertikal last med 50%. SMÖRJNING Låt aldrig lås eller vajer komma i kontakt med smörjande produkter. >60 VENTILATIONSTRUMMOR/RÖR: Vid användande av vajer runt t.ex. ventialtionsrör får den slutliga vinkeln mellan vajrarna ej överstiga 60. >60 Y-FIT: Ben på Y-fit får ej överstiga

17 TEKNISK INFORMATION INSTALLATION I VINKEL Lastangivelserna på Gripple är baserade på laster hängande vertikalt. Om vajern är hängd i vinkel så påförs ytterligare last från sidan. Detta reducerar maxlasten för den totala lastkapaciteten på installationen. Lastreduktionen är enligt nedan tabell: Gripple Nr Maximal last (kg) vid vinkel nr ,6 8,6 7 5 nr nr nr nr Last i % Ingen Grippleinstallation skall vara installerad med mer än 60 från vertikalplanet. VAJER KONSTRUKTION TYP Vajer som Gripple använder i sin produktion är av hög kvalitet med en varmgalvaniserad yta enligt standard EN Gripple Nr Diameter (mm) Konstruktion Nr1 1,5 7x7 Nr2 2 7x7 Nr3 3 7x7 Nr4 4 7x19 Nr5 4,75 7x19 Nr6 6 7x19 CIRKULÄRKANALER Kg/m Rör mm Omkr m* Gripple Nr 63 0,20 0,9 Nr ,25 0,9 Nr ,32 1,1 Nr ,40 1,4 Nr ,50 1,8 Nr ,63 2,6 Nr ,80 3,2 Nr ,00 4,5 Nr ,26 6,3 Nr ,57 8,5 Nr ,98 12,5 Nr ,15 18,2 Nr ,6 Nr ,93 32 Nr 3 *Addera detta mått till den nedpendlingslängd du vill ha Storlek är baserad på c/c 3,0 meter mellan upphängingarna. 17

18 EGNA ANTECKNINGAR 18

19 EGNA ANTECKNINGAR 19

20 KONTAKT Bo Fastening Sverige, GÖTEBORG: Hälleflundregatan Västra Frölunda Norge, Bo Fastening AS: C/O Bo Fastening AB Hälleflundregatan Västra Frölunda Sverige Bo Fastening AB Hälleflundregatan Västra Frölunda
