Gripple Express är det nya låset utan justernyckel till Gripple Nr.1 & 2. Med en lätt knapptryckning justerar du sekundsnabbt upp och ner!

Transkript

1 Gripple xpress är det nya låset utan justernyckel till Gripple Nr.1 & 2. Med en lätt knapptryckning justerar du sekundsnabbt upp och ner! 1

2 Värme, ventilation, runda och rektangulära kanaler, luftkonditioneringsenheter, kylbafflar, rörledningar, kabelstegar, trådstegar, belysning, armaturer, fläktsystem, skenor, bärlinor, kylrum, skyltning, akustikbafflar, butiksinredning, undertak, stagning... 2 Version SV

3 Innehåll Gripple vajerupphängning s. 5 CTI - Spännvajer s. 6 C-Clip - Snabbfäste för vajer s. 7 Gripple Universallåda s. 8 Tillbehör CTI Spännvajer s. 8 Universal rörklämma + Twist rörklämma s. 9 Trådstegsfäste s. 10 Y-fit Takfäste s. 11 Trapeze Plus & Teknisk Info s. 12 Hur använda Gripple - Vent ilation s. 13 Takfästen hängvajer s. 14 Diverse tillbehör s. 15 Artikelöversikt & Orderinformation s Monteringstips s. 19 Att tänka på vid installation s. 19 Tillverkarens rekommendationer s. 20 Teknisk info/tabeller s. 21 gna anteckningar s Kontakt Baksidan 3

4 Vår drivkraft är lusten att hitta produkter och lösningar som gör morgondagen bättre än gårdagen. När tekniken är som bäst är alla vinnare; människa, natur och miljö. Kan man dessutom få en bättre ekonomi på slutprodukten har man lyckats. Vi menar att vi har det! Här följer några andra produkter (förutom Gripple) som vi har lyckats med: GRIPPL Världens snabbaste upphängningssystem Gripple används för olika typer av upphängningar inom el, ventilation, vvs, undertak och liknande miljöer. Gripple har många fördelar, 95 % lägre vikt än helgängad stång, mindre lagringsyta, mycket snabb montering och justering. MAGUP är en magnetisk upphängning av skyltar, kontorsarmaturer och annan lätt utrustning i undertak eller annat metalliskt. n patenterad egenutvecklad produkt som ger stor flexibilitet för att fästa skyltar och andra lättare produkter utan skylifts eller stegar. Mer information på X1R lspray är en rostlösande smörjspray för att lossa lysrör och andra kärvande detaljer. X1R är helt utan lösningsmedel och har ingen brandfarlig drivgas. X1R-programmet innehåller flera banbrytande produkter inom smörj-teknik utan lösningsmedel. Vår leverantör är det enda oljebolag som finns i NASA s Hall of Fame - där hamnar endast produkter som har fört Nasa s utveckling framåt (eller kanske uppåt..?!). Mer information hittar Du på KANALLISTN har funnits på marknaden i 15 år och är en av de snyggaste lösningarna för att dölja kablar och den är tilllverkad i trä (MDF). Det unika tillbehörsprogrammet med monatgeclips och hörnklossar ger ett enkelt gerningsfritt montage utan synliga spikar och skruv. Mer information hittar Du på 4

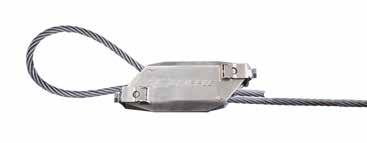

5 VAJRUPPHÄNG Gripple vajerupphäng används för att hänga upp det mesta inom el & ventilation. De olika storlekarna gör att i stort sett ingenting är för stort eller för tungt. Allt kommer i färdiga kit med önskad vajerlängd, önskat ändavslut och lås utefter den vikt du ska belasta - xpresslåset (enkel justering med knappar) finns för Gripple Nr.1 och Nr.2, övriga storlekar kommer med justernyckel. Med Gripple vajerupphäng jobbar du upp till 6 gånger snabbare än traditionella upphängningsmetoder. A4 syrafast vajer finns på förfrågan. Loop Nr.1: Toggle - För andra ändar, se sidan 14 Loop -nr: Toggle -nr: Vikt: 0-15kg Nr.2: Loop -nr: Toggle -nr: Vikt:15-45kg Trapeze Nr.2: Loop -nr: Toggle -nr: Vikt:15-45kg Nr.3: Loop -nr: Toggle -nr: Vikt: 45-90kg * Maxlasten minskar om vajern är hängd i vinkel. * Se mer teknisk information på sidan 21. De ändar som är vanligast använda är Toggle & Loop, se nedan för installationstips: Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATRIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet. * för Nr.1: 6mm, och Nr.2: 8mm Montage med Gripple Loop i BTONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Trä i och fäst betongfästet i öglan 3. Slå in betongfästet med hjälp av slagverktyget och hammare Betongfäste -nr: L -- V N T 5

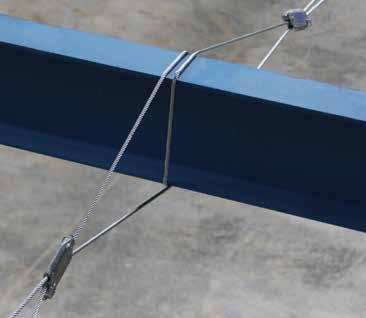

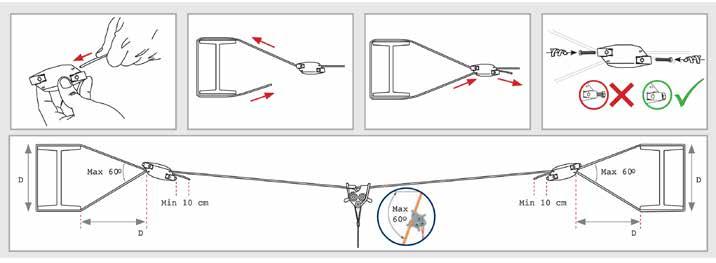

6 CTI SPÄNNVAJR tt komplett vajersystem från Gripple där du slipper springa mellan fästpunkterna. Gör klart på ena sidan, dra ut vajern till andra sidan. Trä vajer genom låset, spänn med spännverktyget: klart! Upp till 6 ggr snabbare än montage med staglina. Som tillbehör finns nu även dosplåtar, kabelavlastare m.m. om man t.ex. vill kunna fästa flera kablar på vajern. A4 syrafast vajer på förfrågan. Olika dosplåtar, samt spännverktyg finns som tillbehör - se sidan 8 L -- V N T 6 För artikellista, se sid: 17

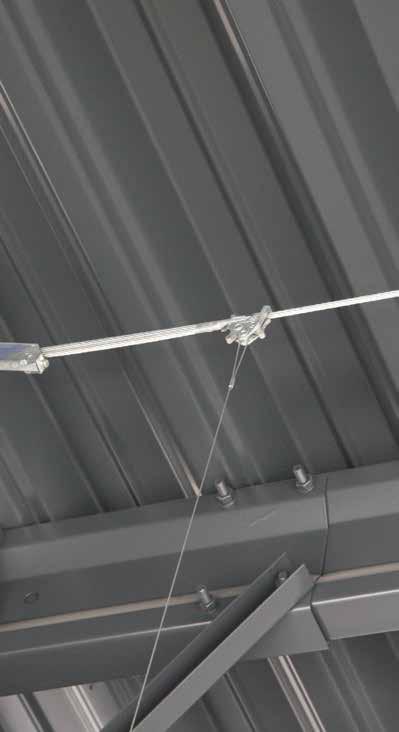

7 C-CLIP - snabbfäste för vajer Med C-clip kan du ansluta en hängvajer var som helst på spännvajern, och med ett lätt handgrepp kan du sedan justera C-clippet i sidled till exakt önskad plats. Levereras komplett med C-clip, vajer i önskad längd samt Gripple express-lås. Ligger 10 st i en förpackning. C-CLIP VAJR LÅS L -- V N T För artikellista, se sid: 18 7

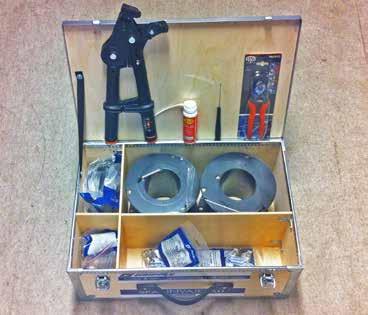

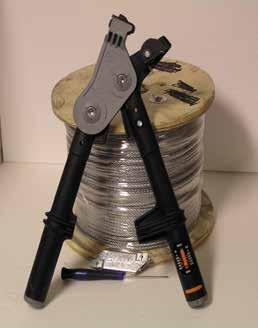

8 GRIPPL UNIVRSALLÅDA Helt komplett spännvajerkit. Kommer i en gedigen plywoodlåda med olika fack för alla produkter - snabbt och lätt med rätt produkter för ditt montage. -nr: TILLBHÖR CTI SPÄNNVAJR VAJRTÅNG Art.nr: GRIPPINC -nr: Vajertång för kapning av vajer (upp till 4 mm) VÄGGFÄST Art.nr: PLAT100 -nr: Väggfäste för spännvajer, 4st M10-hål JUSTRMJSL Art.nr: GRIPCL2 -nr: (för 4-6mm lås) Justermejsel för 4-6mm s lås till CTI spännvajer. SPÄNNVRKTYG Art.nr: GRIPTORQCTI -nr: LYFTÖGLA Art.nr: LYFT nr: XPANDRBULT Art.nr: XP1060 -nr: Spännverktyg för CTI, belastningsgräns 100 kg Vajerfäste till expanderbult (XP1060) xpander M10x60 varmförzinkad - används tillsammans med LYFTÖGLA el VÄGGFÄST. BALKKLÄMMA Art.nr: *GRIPPORFILI613 *GRIPPORFILI816 *GRIPPORFILI1019 Snabbfäste för H-balk, finns i 3 olika storlekar. KABLAVLASTAR Art.nr: För att kunna fästa upp till 4 kablar på vajer. PRSSTÅNG Art.nr: PRSS100 Tång som pressar fast upphängningsclip, liggande dosplåt samt hängande dosplåt. UPPHÄNGNINGS- CLIP Art.nr: nr: LIGGAND DOSPLÅT Art.nr: nr: HÄNGAND DOSPLÅT Art.nr: nr: L Snabbfäste för t.ex. armaturer. Liggande snabbfäste för t.ex. branvarnare. Hängande snabbfäste för t.ex. kopplingdosa. 8

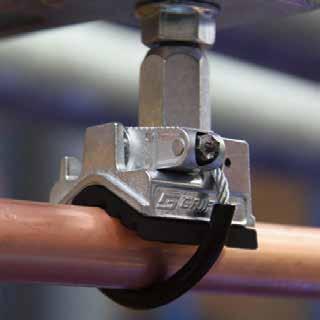

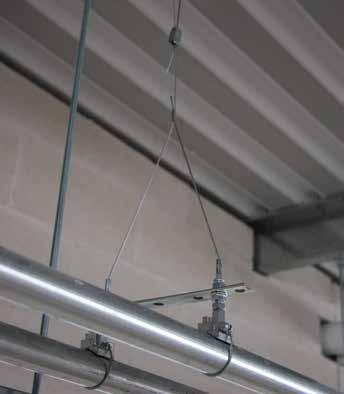

9 UNIVRSAL RÖRKLÄMMA Gripple introducerar den enda rörklämma som kan hantera rör från 10 mm upp till 315 mm i en och samma klämma. Universalklämman finns färdigmonterad på takjärn för att ytterligare minska din montagetid. TWIST RÖRKLÄMMA * 6 gånger snabbare än traditionella metoder * Universal - för rördimension 15 mm till 160mm * rsätter mer än 11 vanliga rörklammer * Lätt logestik och lagring * ¼ varv vrid för att fästa * Finns med olika typer av isolering typ Armaflex * 45 kg SWL, med en 5: 1 säkerhetsfaktor * Finns förmonterad på ett takjärn: PB640, PB380 eller PB230 V V S -- V N T För artikellista, se sid: 17 9

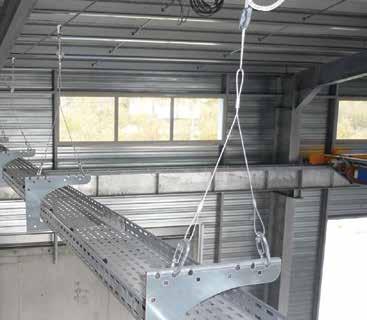

10 TRÅDSTGSFÄST Specialtillverkad för snabb och enkel upphängning av trådstegar tt och samma fäste för både 4- och 5mm-trådstegar tt och samma fäste för både skarv- & mitt-på-montering Snabbt montage med enkel klick-fast-funktion Tillsammans med Gripples Trapezelås får du en unik universalupphängning Art.Nr: Nr: Installation av Trådstegsfäste 1 1b 2 Häkta på den sidan av Trådstegsfästet först, som enbart är en krok. Klicka där efter fast sidan med Sböjen. Skarvning: Montera de två trådstegarna som ska skarvas med var sin ände i mittenskåran. Klicka först fast den ena, sedan den andra. Trä igenom Trapezelåset i Trådstegsfästet och tryck på plastclipset (se nästa sida för mer info om Trapeze). 3 4 Fakta Last: 45kg, 5:1 säkerhetsfaktor Miljöer: Korrosivitetsklasserna C1 & C2 - typiska användningsomgivningar är torra utrymmen, t ex kontors- och affärsbyggnader, köpcentrum, varuhus, skolor, sjukhus, industrihallar, lagerutrymmen, idrottshallar osv. L Trä igenom vajern i låset, justera höjden uppåt genom att hålla i låset och föra det uppåt på vajern, eller nedåt genom att dra i pinnen på låset och frigöra vajern. Klart! Förpackning: 10st/kartong 10

11 Y-FIT TAKFÄST Takfäste för enkel upphängning av rör, trådstegar och bärok. Finns med en mängd variationer, t.ex. med färdigmonterade rörklämmor. L -- V V S -- V N T 11

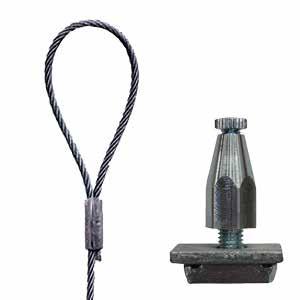

12 TRAPZ PLUS galvaniserad vajer (7x7) Minskad tid för arbete på hög höjd: För-installation i kanalen med hjälp av medföljande M10 bricka/mutter Perfekt justering: Integrerad asy-to-use - justeringsmekanism Säkerhet: Dra åt låsskruven för ultimat säkerhet Lätt och stark: 90 kg arbetsbelastning med en 5:1 säkerhetsfaktor Kan låsas på vajern för att förhindra rörelse uppåt Lämplig för flera olika kanaler som fungerar med M10 TKNISK INFORMATION VIBRATIONSTST Med Gripple vajersystem reducerar vajrana vibrationer mycket bra. Gäller alla Gripples produkter. Se tabell: Absorbering Överföring 1 Gripplehängda produkter 77% 23% 2 Gängstänger med anti-vibrationsfästen 59% 41% 3 Gängstänger 52% 48% BRANDKLASSNING KIWA - Rostfri vajer Avsedd användning Upphängning av cirkulära och rektangulära ventilationskanaler för installationer inomhus i byggnader. Utförande Brandteknisk klass Gripple trapetslås No. 3, belastning 45 kp R 30 Gripple trapetslås No. 3, belastning 20 kp R 60 Gripple trapetslås No. 3, belastning 10 kp R 90 Gripple pressat wirelås No. 3, belastning 60 kp R 45 Gripple pressat wirelås No. 3, belastning 45 kp R 60 V N T 12 Samtliga utföranden med fästen: M8, fäste för glidskena samt vinklad eller rak metallögla. *cerifikat finns på För artikellista, se sid: 18

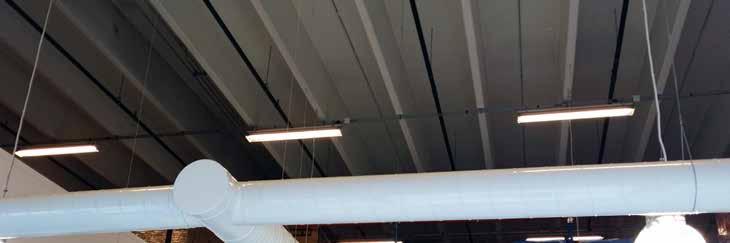

13 HUR ANVÄNDA GRIPPL? - VNTILATION I vad ska du fästa? Toggle för plåt Loop för balk Stud för betong Vad ska du hänga upp? Cirkulärkanal * se tabell nedan för att veta längd på vajern Fyrkantskanal Plåttak: 2mm,1-45kg & 3mm,90 Kg Balk: 2mm,1-45kg & 3mm,90 Kg Betong: 2mm,1-45kg & 3mm,90 Kg Använd vanligt vajerlås 2mm,1-45kg & 3mm,90 Kg Använd Trapeze Plus-lås 2mm,1-45kg & 3mm,90 Kg *Se sid 14 Gripple Takfästen för fler valmöjligheter SAMTLIGA GRIPPL FINNS I 1-10 MTR Toggle Stud Loop CIRKULATIONSKANALR Kg/m Rör mm Omkr m* Gripple Nr 63 0,20 0,9 Nr ,25 0,9 Nr ,32 1,1 Nr ,40 1,4 Nr ,50 1,8 Nr ,63 2,6 Nr ,80 3,2 Nr ,00 4,5 Nr ,26 6,3 Nr ,57 8,5 Nr ,98 12,5 Nr ,15 18,2 Nr ,6 Nr ,93 32 Nr 3 *Addera detta mått till den nedpendlingslängd du vill ha Gripples storlek är baserad på c/c 3,0 meter mellan upphängingarna. V N T 13

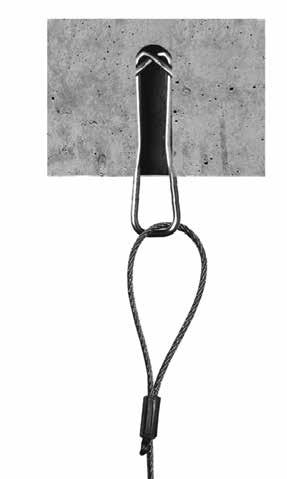

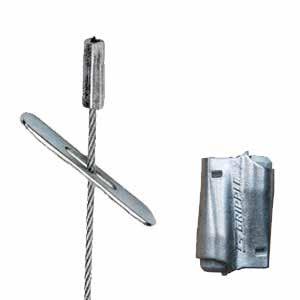

14 TAKFÄSTN - VAJR Gripple hängvajer beställs i den längd som önskas samt med specifikt takfäste för det material vajern ska fästas i - mest använda är Loop & Toggle, nedan visas även ett urval av de andra ändar som finns. I stort sett oändliga möjligheter vad gäller fastsättning/ förankring av din upphängning: rakt, upp och ner, i grader, från sidan, i betong, trä, från plåttak, runt balkar... STUD M6/M8 TOGGL (för skivmaterial) LOOP YLT 45 YLT 90 YLT CLADDING HOOK (för korr-plåt) ND STOP BARRL M6/M8 KARABINR SNAP HOOK MAGNTIC PAD 14

15 DIVRS TILLBHÖR I Gripplesortimenet finns ett stort antal tillbehör och fästen av olika slag - allt för att göra det säkert, samt underlätta för dig och spara tid vid ditt montage. Nedan följer några av de tillbehör som finns. BTONGFÄST Art.nr: GRIHK100 -nr: Maxlast: 45kg TAKBSLAG för trä Art.nr: GRIPVAB VINKLFÄST till Trapeze TPZ Art.nr: PATZ MONTAG- VRKTYG för betongfäste Art.nr: GRIPTIHK T-CLIPS till invändig M6-gänga för undertak. Art.nr: TWISTCLIP HÖRNSKYDD Art.nr: GRIPCISO SLAGANKAR för betong med invändig M-gänga Art.nr: *GRIPCHV6 *GRIPCV8 *GRIPCHV10 FJÄDRCLIPS till armaturer Art.nr: SPRINGCLIP ANKAR till sprucken betong MD ÖGLA Art: GRIPOILM6 M6 & M8 ADAPTOR Art.nr: *GRIPADAP6 *GRIPADAP8 BTONG- SKRUV med M8 Art.nr: PRIPBT8 Maxvikt: 100kg LSPRAY Art.nr: PSL-L -nr: (j Grippleprodukt) 15

16 ARTIKLÖVRSIKT & ORDRINFORMATION PRODUKT ARTIKLNR -NUMMR STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11FRXP HF12FRXP HF13FRXP HF14FRXP NR HF15FRXP HF16FRXP KG HF17FRXP HF18FRXP HF110FRXP sid HF21FRXP HF22FRXP HF23FRXP HF24FRXP NR HF25FRXP HF26FRXP KG HF27FRXP HF28FRXP HF210FRXP sid HF31FR HF32FR HF33FR HF34FR NR HF35FR HF36FR KG HF37FR HF38FR HF310FR sid HF41FR HF42FR HF43FR HF44FR - NR HF45FR HF46FR KG HF47FR HF48FR HF410FR HF51FR HF52FR HF53FR HF54FR - NR HF55FR HF56FR KG HF57FR HF58FR HF510FR

17 ARTIKLÖVRISKT & ORDRINFORMATION forts. PRODUKT ARTIKLNR -NUMMR STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11SPXP HF12SPXP HF13SPXP HF14SPXP NR HF15SPXP för 6 mm's hål HF16SPXP HF17SPXP KG HF18SPXP HF110SPXP sid HF21SPXP HF22SPXP HF23SPXP HF24SPXP NR HF25SPXP för 8 mm's hål HF26SPXP HF27SPXP KG HF28SPXP HF210SPXP sid HF31SP HF32SP HF33SP HF34SP NR HF35SP för 10 mm's hål HF36SP HF37SP KG HF38SP HF310SP sid CTI CTI CTI 3 CTI CTI sid CTI CTI CTI CTI 5 CTI CTI5-500OUT * - *För utomhusbruk 500 CTI5-OUT * - sid RG2 - till 2 mm-vajer RG till 3 mm-vajer RG4 LÅS FÖR VAJR till 4 mm-vajer 5 80 RG till 5 mm-vajer 5 80 RG6 - sid 6 till 6 mm-vajer 4 40 GC2M8M10L mm GC2M8M10L1500V - UNIVRSALKLAMMA sid 9 1,5 m GC2M8M10L2500V - 2,5 m

18 ARTIKLÖVRSIKT & ORDRINFORMATION PRODUKT ARTIKLNR -NUMMR STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG GB mm 15 GB KONSOL/BÄROK sid mm 10 GB mm 5 CTI6CC P6CC * CTI6CC CTI6CC C-CLIP P6CC23 * CTI6CC *För utomhusbruk CTI6CC sid TPZGR21FR TPZGR22FR - DUCT TRAPZ TPZGR23FR TPZGR24FR TPZGR25FR kg TPZGR210FR - sid TPZGR21F TPZGR22F8 - DUCT TRAPZ TPZGR23F TPZGR24F TPZGR25F kg TPZGR210F8 - sid TPZGR21SP TPZGR22SP - DUCT TRAPZ TPZGR23SP - för 8 mm's hål TPZGR24SP TPZGR25SP kg TPZGR210SP - sid TPZ31FR TPZ32FR - TRAPZ NR TPZ33FR TPZ34FR TPZ35FR kg TPZ310FR - sid TPZ31F TPZ32F8 - TRAPZ NR TPZ33F TPZ34F TPZ35F kg TPZ310F8 - sid TPZ31SP TPZ32SP - TRAPZ NR TPZ33SP - för 8 mm's hål TPZ34SP TPZ35SP kg TPZ310SP - sid PATZ - PATZ vinkelbeslag för Trapeze Nr2 & Nr kg max sid 12 & 15 18

19 MONTRINGSTIPS Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATRIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet * Nr.1: 6mm, Nr.2: 8mm Montage i BTONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Fäst betongfästet i öglan 3. Slå i betongfästet med hjälp av hammare Montage i TRÄ, LÄTTBTONG och ANDRA MATRIAL. 1. Montera en 90 eyelet mot taket med lämplig skruv eller annat fästdon OBS! Maxlasten för 90 eyelet samt betongen måste beaktas! ATT TÄNKA PÅ NÄR DU INSTALLRAR GRIPPL Lägg till ca 0,5m till brukslängden vid val av vajerlängd Överskrid aldrig brukslasten Belasta alltid produkten inom brukslasten Fördela alltid lasten jämnt mellan flera Gripple Kontrollera alltid att takmaterialet minst tål brukslasten Kontrollera att vajern låser i vajerlåset Förläng aldrig en vajer med vajerlåset Använd aldrig målad eller plastbelagd vajer Använd alltid medlevererad vajer Använd aldrig till lyft Klipp av eventuellt skadade vajerändar före montage Vid korrosiva miljöer, använd våra rostfria modeller 19

20 TILLVRKARNS RKOMMNDATIONR Läs igenom hela denna text före användande av produkterna från Gripple. Om ni som användare ej beaktar nedan rekommendationer kan detta leda till allvarliga skador på personer och/eller egendom, dessutom gäller inte längre de garantier utfärdade av Gripple LTD. Om det råder tvivel om installationen av Gripples produkter så kontakta Bo Fastening AB för konsultation. Vänligen ta hänsyn till följande rekommendationer: >Max kg/lbs LAST Använd alltid rätt storlek av Gripple för det lastområde den är rekommenderade. Även last mindre än den rekommenderade kan vara riskabel. VAJR Använd alltid vajer levererad från Gripple. Använd t.ex. aldrig plast-behandlad vajer. LYFT Använd aldrig Gripples produkter till att lyfta. MILJÖ Använd aldrig Gripple i korrosiva miljöer. Använd standard-gripple i varma utrymmen, rostfria Gripple finns för fuktiga eller på annat sätt aggressiva miljöer som t.ex. mat-industri. INSTALLATION Stå eller gå aldrig på produkter installerade/upphängda med Gripple. SAMMANFOGNING Förläng aldrig en vajer med att koppla 2 vajer med ett Gripplelås. n ögla måste alltid skapas som inte överstiger en vinkel på 60. MÅLNING Måla aldrig Gripples produkter. Ifall det finns behov för målning finns speciella tillbehör för sådana tillfällen. >60 INSTALLATION I VINKL Se till att lastberäkningen tar hänsyn till vinklar enligt tabell på sid.21. xempel: Vid en vinkel av 60 reduceras maxlasten från vertikal last med 50%. SMÖRJNING Låt aldrig lås eller vajer komma i kontakt med smörjande produkter. >60 VNTILATIONSTRUMMOR/RÖR: Vid användande av vajer runt t.ex. ventialtionsrör får den slutliga vinkeln mellan vajrarna ej överstiga 60. >60 Y-FIT: Ben på Y-fit får ej överstiga

21 TKNISK INFORMATION INSTALLATION I VINKL Lastangivelserna på Gripple är baserade på laster hängande vertikalt. Om vajern är hängd i vinkel så påförs ytterligare last från sidan. Detta reducerar maxlasten för den totala lastkapaciteten på installationen. Lastreduktionen är enligt nedan tabell: Gripple Nr Maximal last (kg) vid vinkel nr ,6 8,6 7 5 nr nr nr nr Last i % Ingen Grippleinstallation skall vara installerad med mer än 60 från vertikalplanet. VAJR KONSTRUKTION TYP Vajer som Gripple använder i sin produktion är av hög kvalitet med en varmgalvaniserad yta enligt standard N Gripple Nr Diameter (mm) Konstruktion Nr1 1,5 7x7 Nr2 2 7x7 Nr3 3 7x7 Nr4 4 7x19 Nr5 4,75 7x19 Nr6 6 7x19 CIRKULÄRKANALR Kg/m Rör mm Omkr m* Gripple Nr 63 0,20 0,9 Nr ,25 0,9 Nr ,32 1,1 Nr ,40 1,4 Nr ,50 1,8 Nr ,63 2,6 Nr ,80 3,2 Nr ,00 4,5 Nr ,26 6,3 Nr ,57 8,5 Nr ,98 12,5 Nr ,15 18,2 Nr ,6 Nr ,93 32 Nr 3 *Addera detta mått till den nedpendlingslängd du vill ha Storlek är baserad på c/c 3,0 meter mellan upphängingarna. 21

22 GNA ANTCKNINGAR 22

23 GNA ANTCKNINGAR 23

24 KONTAKT Bo Fastening Sverige, GÖTBORG: Hälleflundregatan Västra Frölunda Norge, Bo Fastening AS: C/O Bo Fastening AB Hälleflundregatan Västra Frölunda Sverige Bo Fastening AB Hälleflundregatan Västra Frölunda
