1 Montagesystem Jirva-Light Förenklar

2 Montagesystem Jirva-Light Snabbare installation, lägre inköpspris och lättaste monteringen någonsin! Jirva-Light a-collection montagesystem gör att materialkostnaden blir lägre än den vanliga takjärnsupphängningen. Dessutom går montaget betydligt snabbare. Montagesystem Jirva-Light är den lättaste profilskenan vi någonsin utvecklat med en tjocklek på bara 1. Därför har vi profilerat montageskenan med dubbel falsning i ryggen, där profilens påfrestning är som störst vid belastning. Montageprofil a-collection Jirva-Light finns i två utföranden. Den lågt byggande i måtten 39x21 och den höga i måtten 39x41, då med extra profilerade hål i sidorna. Gemensamt för de två skenorna är att kanalöppningen är av s.k. Unistrut-standard d. v. s 22. Detta innebär att du även kan kombinera montageskenan med andra typer av byggsystemdetaljer. Profilöppningen är försedd med tandning som gör att fästdetaljerna enkelt kan föras i sidled innan de slutfixeras. Den dubbelfalsade profilryggen har en hålning vilket innebär att man inte behöver förmarkera för infästningarna. Vi rekoenderar en infästning typ Sormat Multi Monti skruv, men kan naturligtvis användas tillsaans med genomsticksexpander typ M8 eller M10. Montageprofilerna Jirva-Light är av s.k. C-profil och klarar en mycket hög belastning. Den lägre klarar en punktbelastning av 1,0 kn och den högre kan belastas med upp till 1,5 kn (se separat tabell.) Detta innebär praktiskt att du t ex kan installera rör enligt VVS-AMA:s anvisningar upp till DN Sätt in Vrid Lås! Arbeta inte i obekväm arbetsställning ovanför axelhöjd om du kan undvika det. Gör så mycket av montaget i normal arbetsställning som du kan. Det sparar du både tid och din kropp på. Montageprofil Jirva-Light kan med fördel användas för samordnade installationer av t ex rör, el och ventilation. Se filmen om hur monteringen går till.

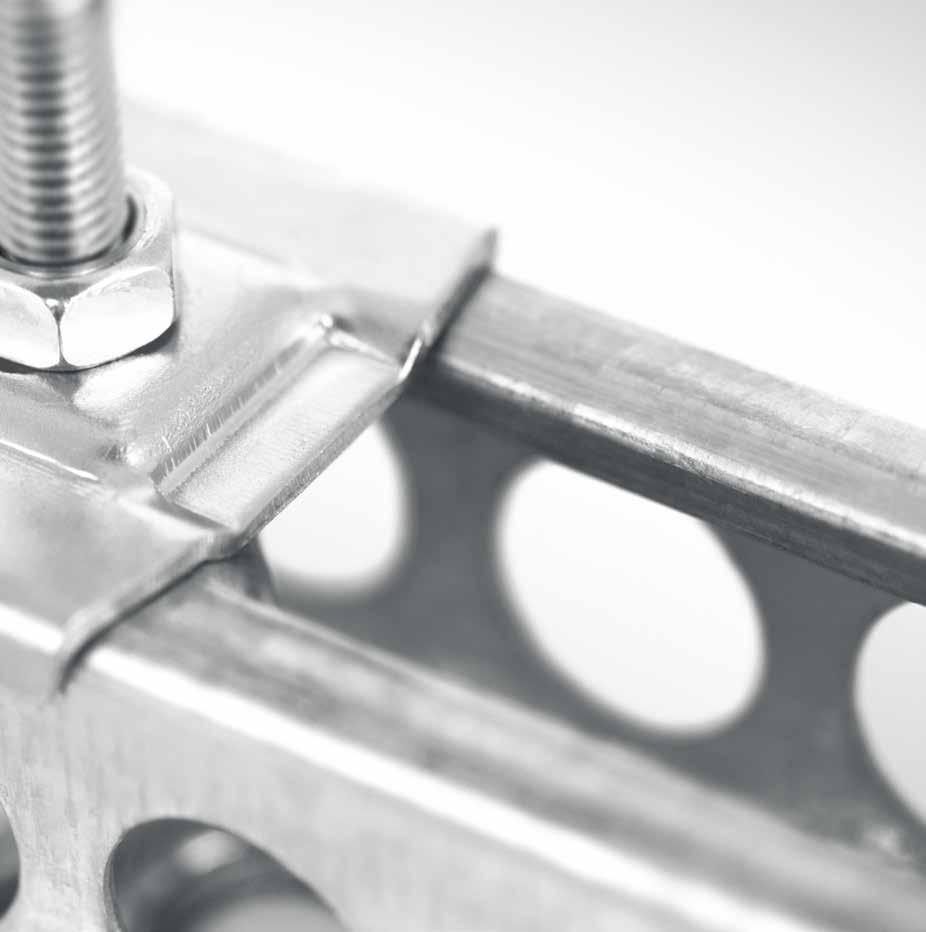

3 Jirva-Light montagesystem Hålen i den höga skenan är bland annat till för att få ned vikten på skenan utan att påverka belastningsförmågan. 22 Kanalöppningen är av s.k. Unistrut-standard d. v. s. 22. Detta innebär att du även kan kombinera montageskenan med äldre typer av byggsystemdetaljer. Gemensamt för de två skenorna är att kanalöppningen är av s.k."unistrut-standard" d. v. s 22. Detta innebär att du även kan kombinera montageskenan med andra och redan befintliga typer av byggsystemdetaljer. Profilöppningen är försedd med tandning som gör fästdetaljerna enkelt kan föras i sidled innan de slutfixeras. Den dubbelfalsade profilryggen har en hålning vilket innebär att man inte behöver förmarkera för infästningarna. Ryggen har även kapmarkeringar per 5 cm. Montageprofilerna klarar en mycket hög belastning. Den lägre klarar en punktbelastning av 1,0 kn och den högre kan belastas med upp till 1,5 kn (se separat tabell.) Detta innebär praktiskt att du t ex kan installera rör enligt VVS-AMA:s anvisningar upp till dimension DN 150. Montageprofil Jirva-Light är av s.k. C-profil och vid montering av rör rekoenderas guiklädda klamsvep för att ta upp rörens vibrationer. Du kan få profilskenorna a-collection i olika förkapade längder eller som konsoler med ryggplatta. Systemet har även en rad anslutningsdetaljer med förmonterade gängstänger i olika längder. Allt detta göra att din installation snabbare och enklare. Vi rekoenderar en infästning typ Sormat Multi Monti skruv som förborras med 6 i betongen. Sormat Multi Monti har en mycket hög draghållfasthet.

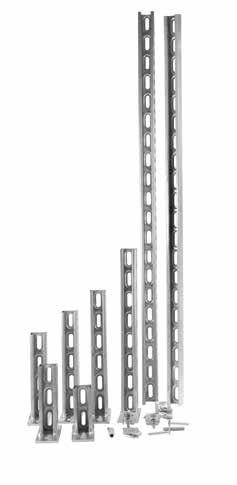

4 Beställningsinformation Profil FFZV Jirva-Light, 39x21 Förförzinkad profil för inomhusbruk med profilöppning 22. Kapspår i rygg varje 5 cm. Beställes i enhet styck. Längd Tjocklek Pofilmått Kanalöppning Vikt kg ,0 39x , ,0 39x , ,0 39x , ,0 39x , ,0 39x ,95 Profil FFZV Jirva-Light, 39x41 Förförzinkad profil för inomhusbruk (miljöklass C2) med profilöppning 22. Sidohål Ø 17. Kapspår i rygg varje 5 cm. Beställes i enhet styck. Längd Tjocklek Pofilmått Kanalöppning Vikt kg ,2 39x , ,2 39x , ,2 39x ,4 Konsol FZB Jirva-Light, 39x21 Elförzinkad konsol för inomhusbruk med profilöppning 22 monterad på ryggplatta. Beställes i enhet styck. Med bakstycke och oval hålöppning 13. Längd Tjocklek Pofilmått Kanalöppning ,0 39x ,0 39x ,0 39x ,0 39x21 22 Konsol FZB Jirva-Light, 39x41 Elförzinkad konsol för inomhusbruk med profilöppning 22 monterad på ryggplatta. Beställes i enhet styck. Med bakstycke 130 x 50 x 45, oval hålöppning 13. Längd Tjocklek Pofilmått Kanalöppning ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x ,2 39x41 22

5 Multi Monti skruv med brickhuvud för trä eller betong MMS MS Brickhuvud (17 ) Torx. Elförzinkad. Betongskruven har tillåten last i osprucken betong (C20/25) 2,0 kn. Finns även med motsvarande skalle för infästning i trä. Ø x längd Borr Ø Borrdjup min Sätt djup min Montage tjocklek max Bits Torx Antal / Förp ,5x , ST x45 För infästning i trä ST Enhet Betongskruv a-collection med skarvmutter M8 och M10 Elförzinkade FZB. För infästning i betong. Förborras med 6 borr och skruvas sedan in i betongen. Löstagbar skarvmutter med invändig gänga både M8 och M10. Lämplig för anslutning till gängstänger, pendlar for olika typer av upphängningar.max rekoenderad belastning i osprucken betong (C20/25) Drag 3,0 kn Tvär 3,3 kn. Ø x längd Borr Ø Borrdjup min Sätt djup min ,5x Antal/Förp Träskruv a-collection med skarvmutter M8 och M10 Elförzinkade FZB. För infästning i trä. Löstagbar skarvmutter med invändig gänga både M8 och M10. Lämplig för anslutning till gängstänger, pendlar for olika typer av upphängningar. Tillåten last i träkonstruktioner max.5 kn. Ø x längd Borr Ø Antal/Förp x Pendelmutter FZB Jirva-Light Elförzinkad pendelmutter för inomhusbruk för snabb anslutning till Profilskenor med 22 kanalöppning. Anslutning Förp antal M M10 10

6 Pendelmutter med förmonterad gängstång FZB Jirva-Light Elförzinkad pendelmutter för inomhusbruk för snabb anslutning till profilskenor med 22 kanalöppning. Med förmonterad gängstång och mutter. Dimension Förp antal M8x M8x M8x M8x M8x M8x M8x M10x M10x M10x M10x Jirva-Light snabbpendelmutter FZB Elförzinkad snabbmutter för inomhusbruk för snabb anslutning till profilskenor med 22 kanalöppning. Med förmonterad gängstång och mutter. Förlänges med skarvmutter för ökade pendellängder. Dimension Förp antal M8x M10x30 10 Jirva-Light snabbpendelmutter med förmonterad gängstång FZB Elförzinkad snabbmutter för inomhusbruk för snabb anslutning till profilskenor med 22 kanalöppning. Med förmonterad gängstång och mutter i flera olika längder. Dimension Förp antal M8x M8x M8x M8x Hylsa FZB, justerbar Jirva-Light Elförzinkad pendelmutter för inomhusbruk för snabb anslutning till profilskenor med 22 kanalöppning. Försedd med hylsa med alternativt utan kulled, som tillåter att gängstångslängden kan justeras. Lämplig t ex för att ta ut fall vid montering av avloppsrör etc. Anslutning Utförande Förp antal M8 Med kulled M8 Fixerad 10

7 L-vinkel FZB Jirva-Light Elförzinkad L-vinkel med två snabbfästen för inomhusbruk för snabb anslutning till profilskenor med 22 kanalöppning. Lämplig för att bygga stativ, konsoler etc För profiler med kanalöppning Vinkel Förp antal º º Fotstöd och fotstödslås Elförzinkat fotstöd för uppbyggnad av stativ med Jirva-Lightsystemet höga proifler. Låses med separata fotstödslås som bör beställas 2 st per fotstöd För profilmått Artikel Förp antal x41 Fotstöd x41 Fotstödslås 10 Skarvstycke Elförzinkat skarvstycke med snabbanslutningsmuttrar för förlängning av Jirva Light profiler. För kanalöppningar Balkklaa Elförzinkat skarvstycke för anslutning av Jirva Light profiler mot stålbalkar. För profil mått x41 och 39x21 Överfallsklaa Elförzinkat skarvstycke för anslutning av Jirva Light profiler mot andra konstruktioner. Snabbanslutning med fästhäl 11. För profil mått x41 Profil rostfri 316L Jirva-Light, 39x41 Rostfri syrafast profil i material 316L för miljöklass C5 eller motsvarande med profilöppning 22. Sidohål Ø 17. Kapspår i rygg varje 5 cm. Beställes i enhet styck. Längd Tjocklek Pofilmått Kanalöppning Vikt kg ,2 39x ,4

8 Betongskruv Multi-Monti med fläns, rostfri C4 för Jirva Light skenor MMS-SS- Sexkanthuvud med fläns. Ytbehandling Protect 4, för utvändigt bruk i korrosivitetsklass C4. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong utan att behöva en extra bricka. Diameter 7,5, Nyckelvidd 10. Flänsytterdiameter 17,5, Borrdiameter 6. Tillåten last i osprucken betong (C20/25) 2,0 kn. Längd Borrdj Max. materialtjl. Antal/frp T A B C Pendelmutter rostfri 316L Jirva-Light Rostfri pendelmutter i material 316L för miljöklass C5 eller motsvarande, för snabb anslutning till profilskenor med 22 kanalöppning. Anslutning Förp antal M M10 10 Plastskydd för profiler Jirva-Light Av plast. För profiler dim Förp antal x x41 10 Belastningsrekoendationer Profilskenor Jirva-Light Rekoenderad punktlast vid 250 mellan infästningarna. Dimension 39x21 39x41 Maxlast 1,0 kn 1,5 kn Konsoler Jirva-Light 39x41 Bärarm längd Belastning A Belastning B Belastning C 150 1,0 kn 1,5 kn 1,5 kn 200 0,75 kn 1,0 kn 1,0 kn 300 0,50 kn 0,75 kn 0,75 kn 400 0,25 kn 0,50 kn 0,50 kn Konsoler Jirva-Light 39x21 Bärarm längd Belastning A Belastning B Belastning C 150 0,45 kn 0,85 kn 0,83 kn 200 0,32 kn 0,63 kn 0,63 kn 250 0,25 kn 0,50 kn 0,50 kn 300 0,21 kn 0,42 kn 0,42 kn BRRA6582. Utgivning: Januari Vi förbehåller oss rätten att ändra utförande eller specifikation utan föregående meddelande. Vi reserverar oss för eventuella tryckfel. Produktion Boostock. a-collection är ett varumärke från Ahlsell
