Vajerupphängning för EL

Transkript

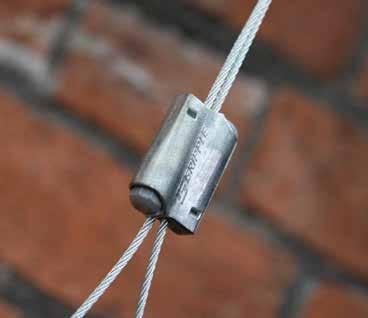

1 Vajerupphängning för EL Gripple Express är det snabba låset utan justernyckel till Gripple Nr.1 & 2. Med en lätt knapptryckning justerar du sekundsnabbt upp och ner! 1

2 Innehåll - REDIGERA SIDNUMMER & ART.LISTA Gripple vajerupphängning s. 3 CTI - Spännvajer s. 4 C-Clip - Snabbfäste för vajer s. 5 Trådstegsfäste s. 9 Takfäste hängvajer s. 10 Diverse tillbehör s. 11 Artikelöversikt & Orderinformation s Monteringstips s. 15 Att tänka på vid installation s. 16 Tillverkarens rekommendationer s. 20 Teknisk info/tabeller s. 21 Kontakt Baksidan 2

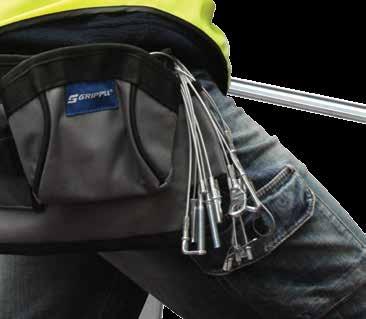

3 VAJERUPPHÄNG Används för att hänga upp det mesta inom el. Kommer i färdiga kit med önskad vajerlängd, önskat takfäste samt lås efter den vikt du ska belasta med - Expresslåset finns för Gripple Nr.1 och Nr.2, övriga storlekar kommer med justernyckel. Med Gripple vajerupphäng jobbar du upp till 6 gånger snabbare än traditionella upphängningsmetoder. A4 syrafast vajer finns på förfrågan. Loop Nr.1: Toggle - För andra takfästen, se sidan 14 Loop E-nr: Toggle E-nr: Vikt: 0-15kg Nr.2: Loop E-nr: Toggle E-nr: Vikt:15-45kg Trapeze Nr.2: Loop E-nr: Toggle E-nr: Vikt:15-45kg Nr.3: Loop E-nr: Toggle E-nr: Vikt: 45-90kg * Maxlasten minskar om vajern är hängd i vinkel. * Se mer teknisk information på sidan 17. De fästen som är vanligast använda är Toggle & Loop, se nedan för installationstips: Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATERIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet. * för Nr.1: 6mm, och Nr.2: 8mm Montage med Gripple Loop i BETONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Trä i och fäst betongfästet i öglan 3. Slå in betongfästet med hjälp av slagverktyget och hammare Slagankare E-nr:

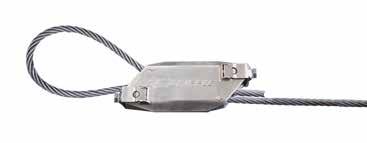

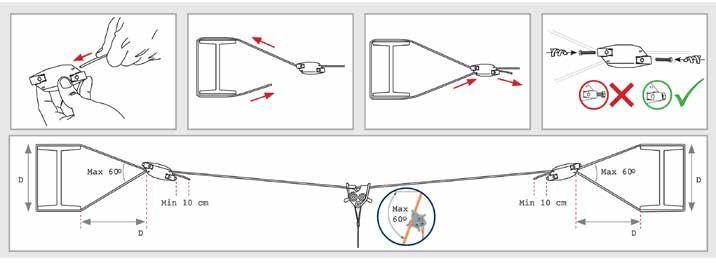

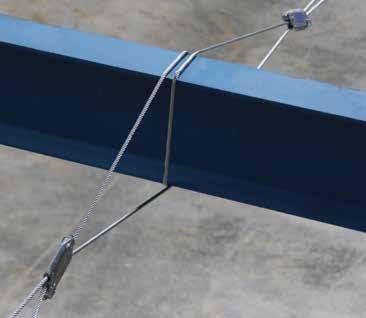

4 CTI SPÄNNVAJER Komplett vajersystem där du slipper springa mellan fästpunkterna. - Gör klart föstet på ena sidan - Dra ut vajern till andra sidan - Trä vajern genom låset - Spänn med spännverktyget - Klart! Upp till 6 ggr snabbare än montage med staglina Dosplåtar, kabelavlastare m.m. finns som tillbehör A4 syrafast vajer finns på förfrågan. Olika dosplåtar, samt spännverktyg finns som tillbehör - se sidan 8 E L För artikellista, se sid: 13 4

5 C-CLIP - snabbfäste för vajer kan ansluta på en spännvajer var som helst med ett lätt handgrepp kan du sedan justera C- clippet i sidled för önskad nedpendling Levereras komplett med C-clip, vajer i önskad längd samt Gripple express-lås. Ligger 10 st i en förpackning. Komplett kit C-CLIP VAJER LÅS E L 5 För artikellista, se sid: 14

6 TRÅDSTEGSFÄSTE Samma fäste för 4- och 5mm-trådstegar Samma fäste för både skarv- & mitt-på-montering Snabbt montage med enkel klick-fast-funktion Tillsammans med Gripples Trapezelås får du en unik upphängning Art.Nr: E.Nr: Installation av Trådstegsfäste 1 1b 2 Häkta på C-profilen, där efter S-profilen. Skarvning: Montera de två trådstegarna med var sin ände i mittenskåran. Trä igenom Trapezelåset i Trådstegsfästet och tryck på plastclipset (se nästa sida för mer info om Trapeze). 3 4 Fakta Last: 45kg, 5:1 säkerhetsfaktor Trä igenom vajern i låset, justera höjdengenom att använda dig av låsmekanismen. Klart! Miljöer: Korrosivitetsklasserna C1 & C2. Typiska omgivningar är torra utrymmen, t ex kontors- och affärsbyggnader, köpcentrum, varuhus, skolor, sjukhus, industrihallar, lagerutrymmen, idrottshallar osv. Förpackning: 10st/kartong E L 6

7 TAKFÄSTEN - VAJER Gripple beställs i den längd som önskas samt med specifikt takfäste för det material som vajern ska fästas i 5-faldig säkerhet STUD M6/M8 (betong) TOGGLE (plåt/skivmaterial) LOOP EYELET 45 EYELET 90 EYELET CLADDING HOOK (för korr-plåt) END STOP BARREL M6/M8 KARABINER SNAP HOOK MAGNETIC PAD E L 7

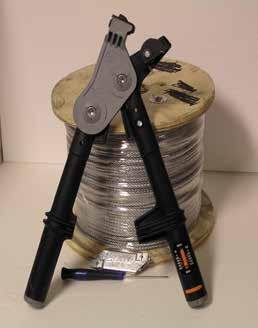

8 TILLBEHÖR VAJERTÅNG GRIPPINC E-nr: Vajertång för kapning av vajer (upp till 4 mm) VÄGGFÄSTE PLAT100 E-nr: Väggfäste för spännvajer, 4st M10-hål JUSTERMEJSEL GRIPCLE2 E-nr: (för 4-6mm lås) Justermejsel för 4-6mm s lås till CTI spännvajer. SPÄNNVERKTYG GRIPTORQCTI E-nr: Spännverktyg för CTI, belastningsgräns 100 kg LYFTÖGLA LYFT58210 E-nr: Vajerfäste till expanderbult (EXP1060) EXPANDERBULT EXP1060 E-nr: Expander M10x60 varmförzinkad - används tillsammans med LYFTÖGLA el VÄGGFÄSTE. BALKKLÄMMA *GRIPPORFILI613 *GRIPPORFILI816 *GRIPPORFILI1019 Snabbfäste för H-balk, finns i 3 olika storlekar. KABELAVLASTARE För att kunna fästa upp till 4 kablar på vajer. PRESSTÅNG PRESS100 Tång som pressar fast upphängningsclip, liggande dosplåt samt hängande dosplåt. UPPHÄNGNINGS- CLIP E-nr: Snabbfäste för t.ex. armaturer. LIGGANDE DOSPLÅT E-nr: Liggande snabbfäste för t.ex. branvarnare. HÄNGANDE DOSPLÅT E-nr: Hängande snabbfäste för t.ex. kopplingdosa. STOR VAJERTÅNG E-nr: Vajertång för kapning av vajer (upp till XX mm) B-LOCK LÅS E-nr: B-LOCK VAJER E-nr: E L 8

9 DIVERSE TILLBEHÖR Stort antal tillbehör och fästen av olika slag - Allt för att göra det säkert, samt underlätta för dig och spara tid vid ditt montage. Nedan följer några av de tillbehör som finns. BETONGFÄSTE GRIHK100 E-nr: TAKBESLAG för trä GRIPVAB VINKELFÄSTE till Trapeze TPZ PATZ Maxlast: 45kg MONTAGE- VERKTYG för betongfäste GRIPTIHK T-CLIPS till invändig M6-gänga för undertak. TWISTCLIP HÖRNSKYDD GRIPCISO SLAGANKARE för betong med invändig M-gänga *GRIPCHEV6 *GRIPCEV8 *GRIPCHEV10 FJÄDERCLIPS till armaturer SPRINGCLIP ANKARE till sprucken betong MED ÖGLA Art: GRIPOEILM6 M6 & M8 ADAPTOR BETONG- SKRUV med M8 ELSPRAY *GRIPADAP6 *GRIPADAP8 PRIPBET8 Maxvikt: 100kg PSL-EL E-nr: (Ej Grippleprodukt) E L 9

10 ARTIKELÖVERSIKT & ORDERINFORMATION PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11FREXP HF12FREXP HF13FREXP HF14FREXP NR HF15FREXP HF16FREXP KG HF17FREXP HF18FREXP HF110FREXP sid HF21FREXP HF22FREXP HF23FREXP HF24FREXP NR HF25FREXP HF26FREXP KG HF27FREXP HF28FREXP HF210FREXP sid HF31FR HF32FR HF33FR HF34FR NR HF35FR HF36FR KG HF37FR HF38FR HF310FR sid HF41FR HF42FR HF43FR HF44FR - NR HF45FR HF46FR KG HF47FR HF48FR HF410FR HF51FR HF52FR HF53FR HF54FR - NR HF55FR HF56FR KG HF57FR HF58FR HF510FR

11 ARTIKELÖVERISKT & ORDERINFORMATION forts. PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG HF11SPEXP HF12SPEXP HF13SPEXP HF14SPEXP NR HF15SPEXP för 6 mm's hål HF16SPEXP HF17SPEXP KG HF18SPEXP HF110SPEXP sid HF21SPEXP HF22SPEXP HF23SPEXP HF24SPEXP NR HF25SPEXP för 8 mm's hål HF26SPEXP HF27SPEXP KG HF28SPEXP HF210SPEXP sid HF31SP HF32SP HF33SP HF34SP NR HF35SP för 10 mm's hål HF36SP HF37SP KG HF38SP HF310SP sid CTI CTI CTI 3 CTI CTI sid CTI CTI CTI CTI 5 CTI CTI5-500OUT * - *För utomhusbruk 500 CTI5-OUT * - sid RG2 - till 2 mm-vajer RG till 3 mm-vajer RG4 LÅS FÖR VAJER till 4 mm-vajer 5 80 RG till 5 mm-vajer 5 80 RG6 - sid 6 till 6 mm-vajer 4 40 GC2M8M10L mm GC2M8M10L1500V - UNIVERSALKLAMMA sid 9 1,5 m GC2M8M10L2500V - 2,5 m

12 ARTIKELÖVERSIKT & ORDERINFORMATION PRODUKT ARTIKELNR E-NUMMER STL/PRODUKTINFORMATION LÄNGD (meter) ANTAL/FP ANTAL/KARTONG GB mm 15 GB KONSOL/BÄROK sid mm 10 GB mm 5 CTI6CC EP6CC * CTI6CC CTI6CC C-CLIP EP6CC23 * CTI6CC *För utomhusbruk CTI6CC sid TPZGR21FR TPZGR22FR - DUCT TRAPEZE TPZGR23FR TPZGR24FR TPZGR25FR kg TPZGR210FR - sid TPZGR21EF TPZGR22EF8 - DUCT TRAPEZE TPZGR23EF TPZGR24EF TPZGR25EF kg TPZGR210EF8 - sid TPZGR21SP TPZGR22SP - DUCT TRAPEZE TPZGR23SP - för 8 mm's hål TPZGR24SP TPZGR25SP kg TPZGR210SP - sid TPZ31FR TPZ32FR - TRAPEZE NR TPZ33FR TPZ34FR TPZ35FR kg TPZ310FR - sid TPZ31EF TPZ32EF8 - TRAPEZE NR TPZ33EF TPZ34EF TPZ35EF kg TPZ310EF8 - sid TPZ31SP TPZ32SP - TRAPEZE NR TPZ33SP - för 8 mm's hål TPZ34SP TPZ35SP kg TPZ310SP - sid PATZ - PATZ vinkelbeslag för Trapeze Nr2 & Nr kg max sid 12 & 15 12

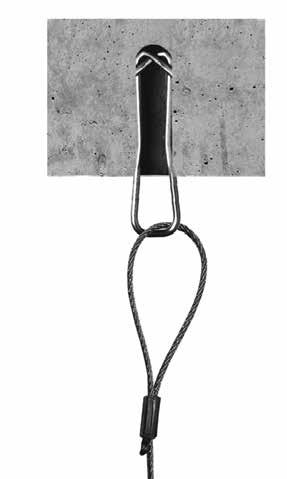

13 MONTERINGSTIPS Montage med Gripple Toggle i PLÅT, GIPS och andra SKIVMATERIAL: 1. Borra ett hål* genom materialet 2. För in togglefästet med vajern i hålet * Nr.1: 6mm, Nr.2: 8mm Montage i BETONG: 1. Borra ett 8mm hål, minst 30mm djupt, i betongen 2. Fäst betongfästet i öglan 3. Slå i betongfästet med hjälp av hammare Montage i TRÄ, LÄTTBETONG och ANDRA MATERIAL. 1. Montera en 90 eyelet mot taket med lämplig skruv eller annat fästdon OBS! Maxlasten för 90 eyelet samt betongen måste beaktas! ATT TÄNKA PÅ NÄR DU INSTALLERAR GRIPPLE Lägg till ca 0,5m till brukslängden vid val av vajerlängd Överskrid aldrig brukslasten Belasta alltid produkten inom brukslasten Fördela alltid lasten jämnt mellan flera Gripple Kontrollera alltid att takmaterialet minst tål brukslasten Kontrollera att vajern låser i vajerlåset Förläng aldrig en vajer med vajerlåset Använd aldrig målad eller plastbelagd vajer Använd alltid medlevererad vajer Använd aldrig till lyft Klipp av eventuellt skadade vajerändar före montage Vid korrosiva miljöer, använd våra rostfria modeller 13

14 TILLVERKARENS REKOMMENDATIONER Läs igenom hela denna text före användande av produkterna från Gripple. Om ni som användare ej beaktar nedan rekommendationer kan detta leda till allvarliga skador på personer och/eller egendom, dessutom gäller inte längre de garantier utfärdade av Gripple LTD. Om det råder tvivel om installationen av Gripples produkter så kontakta Bo Fastening AB för konsultation. Vänligen ta hänsyn till följande rekommendationer: >Max kg/lbs LAST Använd alltid rätt storlek av Gripple för det lastområde den är rekommenderade. Även last mindre än den rekommenderade kan vara riskabel. VAJER Använd alltid vajer levererad från Gripple. Använd t.ex. aldrig plast-behandlad vajer. LYFT Använd aldrig Gripples produkter till att lyfta. MILJÖ Använd aldrig Gripple i korrosiva miljöer. Använd standard-gripple i varma utrymmen, rostfria Gripple finns för fuktiga eller på annat sätt aggressiva miljöer som t.ex. mat-industri. INSTALLATION Stå eller gå aldrig på produkter installerade/upphängda med Gripple. SAMMANFOGNING Förläng aldrig en vajer med att koppla 2 vajer med ett Gripplelås. En ögla måste alltid skapas som inte överstiger en vinkel på 60. MÅLNING Måla aldrig Gripples produkter. Ifall det finns behov för målning finns speciella tillbehör för sådana tillfällen. >60 INSTALLATION I VINKEL Se till att lastberäkningen tar hänsyn till vinklar enligt tabell på sid.21. Exempel: Vid en vinkel av 60 reduceras maxlasten från vertikal last med 50%. SMÖRJNING Låt aldrig lås eller vajer komma i kontakt med smörjande produkter. >60 VENTILATIONSTRUMMOR/RÖR: Vid användande av vajer runt t.ex. ventialtionsrör får den slutliga vinkeln mellan vajrarna ej överstiga 60. >60 Y-FIT: Ben på Y-fit får ej överstiga

15 TEKNISK INFORMATION INSTALLATION I VINKEL Lastangivelserna på Gripple är baserade på laster hängande vertikalt. Om vajern är hängd i vinkel så påförs ytterligare last från sidan. Detta reducerar maxlasten för den totala lastkapaciteten på installationen. Lastreduktionen är enligt nedan tabell: Gripple Nr Maximal last (kg) vid vinkel nr ,6 8,6 7 5 nr nr nr nr Last i % Ingen Grippleinstallation skall vara installerad med mer än 60 från vertikalplanet. VAJER KONSTRUKTION TYP Vajer som Gripple använder i sin produktion är av hög kvalitet med en varmgalvaniserad yta enligt standard EN Gripple Nr Diameter (mm) Konstruktion Nr1 1,5 7x7 Nr2 2 7x7 Nr3 3 7x7 Nr4 4 7x19 Nr5 4,75 7x19 Nr6 6 7x19 CIRKULÄRKANALER Kg/m Rör mm Omkr m* Gripple Nr 63 0,20 0,9 Nr ,25 0,9 Nr ,32 1,1 Nr ,40 1,4 Nr ,50 1,8 Nr ,63 2,6 Nr ,80 3,2 Nr ,00 4,5 Nr ,26 6,3 Nr ,57 8,5 Nr ,98 12,5 Nr ,15 18,2 Nr ,6 Nr ,93 32 Nr 3 *Addera detta mått till den nedpendlingslängd du vill ha Storlek är baserad på c/c 3,0 meter mellan upphängingarna
