1 Montera upp till sex gånger snabbare! Laster upp till 325 kg Kabelstegar Kabelkorgar - Tillfällig El Armaturer Spotlights Ljusramper - Scenutrustning - Fläktutrustning Vattenrör Avloppsrör Pneumatikrör - Infravärme Skyltar Butiksinredning Armaturskenor Undertak Ventilationskanaler

2 Vi representerar Gripple Ltd i Skandinavien sedan Gripple har sedan introduktionen 1998 vunnit många hantverkares gillande och är idag ett begrepp på marknaden och expanderar kraftigt runt om i världen. I Sverige samarbetar vi med flertalet av de större grossisterna inom El, Ventilation och Rör. Hittar Du inte Gripple hos Din grossist, kontakta oss. Gripple har många fördelar, 95% lägre vikt än helgängad stång, mindre lagringsyta, extremt snabbt montage och justering. Allt detta gör att Du kan spara lika mycket som hela kostnaden för Gripple. Se några av våra svenska projekt på baksidan. Så här fungerar Gripple låset Använda wire till upphängningar i tak har man gjort i alla tider. Däremot har sätten att foga ihop 2 wireändor varit mycket olika men alla har de haft en sak gemensamt; de har tagit mycket lång tid. Med Gripple gör man detta på några sekunder och får en steglöst justerbar förbindning som kräver minimalt med verktyg. Wire ingångshål Hål - justeringsnyckel Rostfri fjäder Zinkhylsa Låskil Låständer Täcklock Montage Armaturskenor Montage Ventilation/ VVS

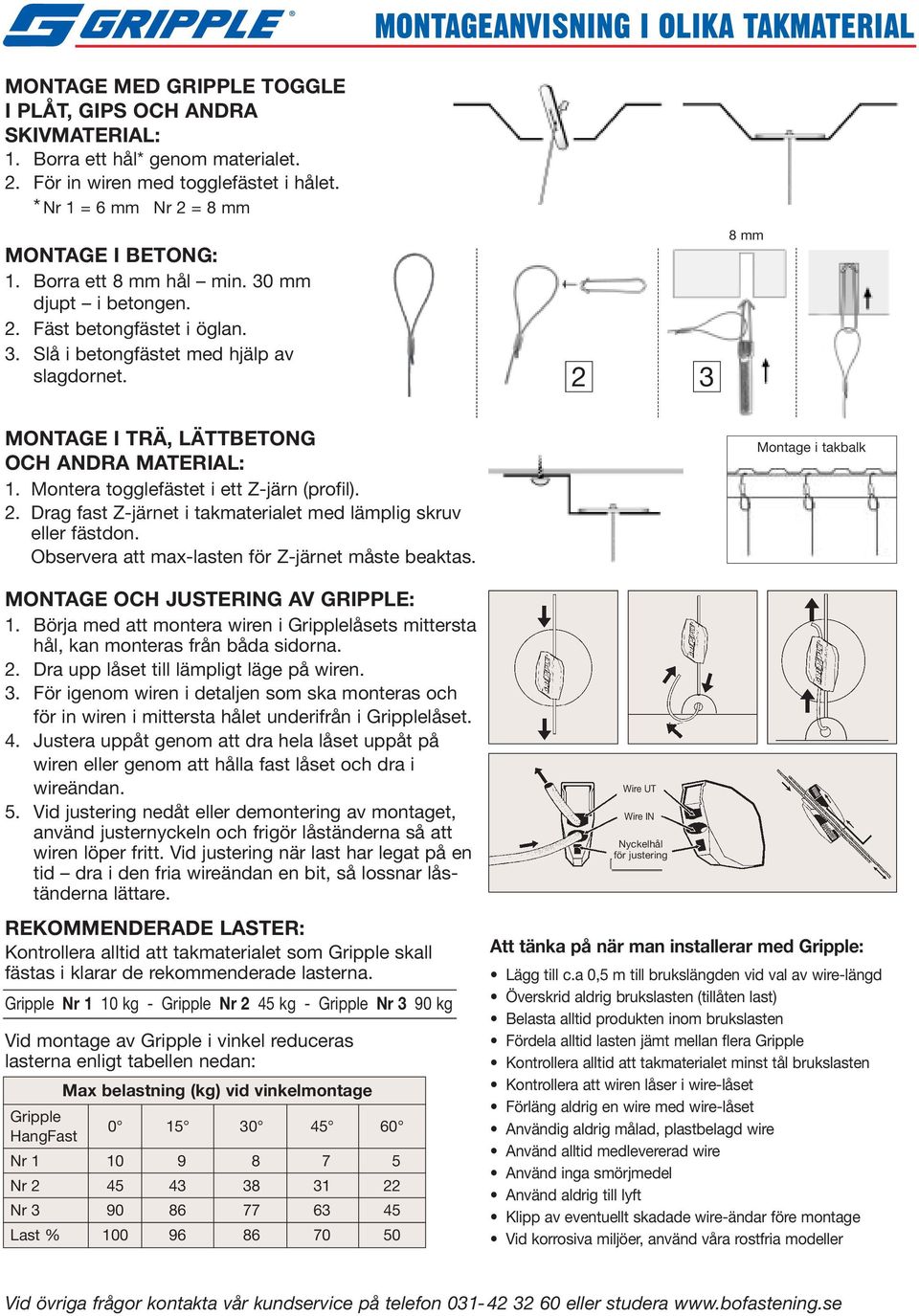

3 MONTAGEANVISNING I OLIKA TAKMATERIAL MONTAGE MED GRIPPLE TOGGLE I PLÅT, GIPS OCH ANDRA SKIVMATERIAL: 1. Borra ett hål* genom materialet. 2. För in wiren med togglefästet i hålet. * Nr 1 = 6 mm Nr 2 = 8 mm MONTAGE I BETONG: 1. Borra ett 8 mm hål min. 30 mm djupt i betongen. 2. Fäst betongfästet i öglan. 3. Slå i betongfästet med hjälp av slagdornet mm MONTAGE I TRÄ, LÄTTBETONG OCH ANDRA MATERIAL: 1. Montera togglefästet i ett Z-järn (profil). 2. Drag fast Z-järnet i takmaterialet med lämplig skruv eller fästdon. Observera att max-lasten för Z-järnet måste beaktas. Montage i takbalk MONTAGE OCH JUSTERING AV GRIPPLE: 1. Börja med att montera wiren i Gripplelåsets mittersta hål, kan monteras från båda sidorna. 2. Dra upp låset till lämpligt läge på wiren. 3. För igenom wiren i detaljen som ska monteras och för in wiren i mittersta hålet underifrån i Gripplelåset. 4. Justera uppåt genom att dra hela låset uppåt på wiren eller genom att hålla fast låset och dra i wireändan. 5. Vid justering nedåt eller demontering av montaget, använd justernyckeln och frigör låständerna så att wiren löper fritt. Vid justering när last har legat på en tid dra i den fria wireändan en bit, så lossnar låständerna lättare. REKOMMENDERADE LASTER: Kontrollera alltid att takmaterialet som Gripple skall fästas i klarar de rekommenderade lasterna. Gripple Nr 1 10 kg - Gripple Nr 2 45 kg - Gripple Nr 3 90 kg Vid montage av Gripple i vinkel reduceras lasterna enligt tabellen nedan: Max belastning (kg) vid vinkelmontage Gripple HangFast Nr Nr Nr Last % Wire UT Wire IN Nyckelhål för justering Att tänka på när man installerar med Gripple: Lägg till c.a 0,5 m till brukslängden vid val av wire-längd Överskrid aldrig brukslasten (tillåten last) Belasta alltid produkten inom brukslasten Fördela alltid lasten jämt mellan flera Gripple Kontrollera alltid att takmaterialet minst tål brukslasten Kontrollera att wiren låser i wire-låset Förläng aldrig en wire med wire-låset Användig aldrig målad, plastbelagd wire Använd alltid medlevererad wire Använd inga smörjmedel Använd aldrig till lyft Klipp av eventuellt skadade wire-ändar före montage Vid korrosiva miljöer, använd våra rostfria modeller Vid övriga frågor kontakta vår kundservice på telefon eller studera

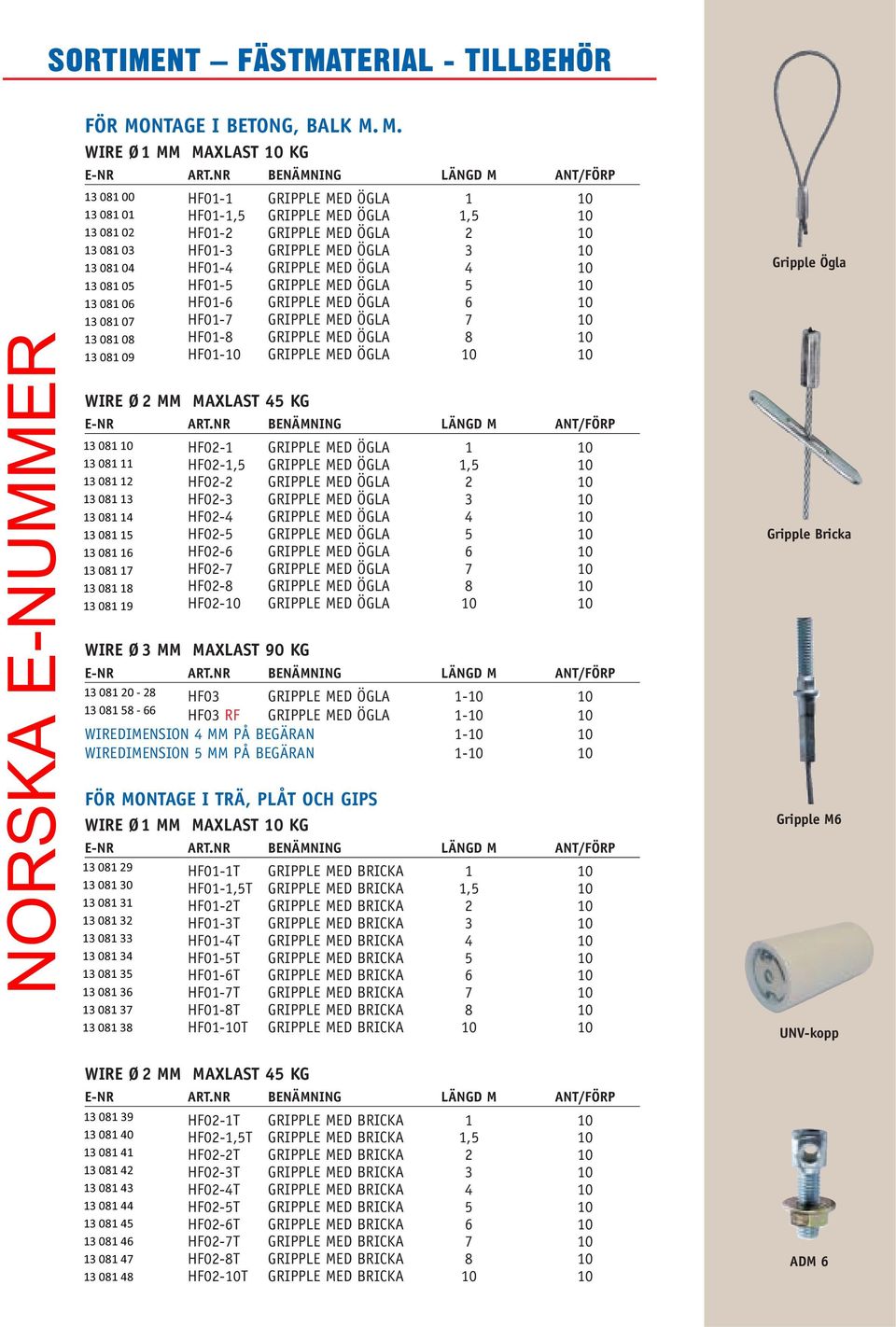

4 SORTIMENT FÄSTMATERIAL - TILLBEHÖR NORSKA E-NUMMER FÖR MONTAGE I BETONG, BALK M. M. WIRE Ø1 MM MAXLAST 10 KG HF01-1 GRIPPLE MED ÖGLA 1 10 HF01-1,5 GRIPPLE MED ÖGLA 1,5 10 HF01-2 GRIPPLE MED ÖGLA 2 10 HF01-3 GRIPPLE MED ÖGLA 3 10 HF01-4 GRIPPLE MED ÖGLA 4 10 HF01-5 GRIPPLE MED ÖGLA 5 10 HF01-6 GRIPPLE MED ÖGLA 6 10 HF01-7 GRIPPLE MED ÖGLA 7 10 HF01-8 GRIPPLE MED ÖGLA 8 10 HF01-10 GRIPPLE MED ÖGLA WIRE Ø 2 MM MAXLAST 45 KG HF02-1 GRIPPLE MED ÖGLA 1 10 HF02-1,5 GRIPPLE MED ÖGLA 1,5 10 HF02-2 GRIPPLE MED ÖGLA 2 10 HF02-3 GRIPPLE MED ÖGLA 3 10 HF02-4 GRIPPLE MED ÖGLA 4 10 HF02-5 GRIPPLE MED ÖGLA 5 10 HF02-6 GRIPPLE MED ÖGLA 6 10 HF02-7 GRIPPLE MED ÖGLA 7 10 HF02-8 GRIPPLE MED ÖGLA 8 10 HF02-10 GRIPPLE MED ÖGLA WIRE Ø 3 MM MAXLAST 90 KG HF03 GRIPPLE MED ÖGLA HF03 RF GRIPPLE MED ÖGLA WIREDIMENSION 4 MM PÅ BEGÄRAN WIREDIMENSION 5 MM PÅ BEGÄRAN FÖR MONTAGE I TRÄ, PLÅT OCH GIPS WIRE Ø1 MM MAXLAST 10 KG HF01-1T GRIPPLE MED BRICKA 1 10 HF01-1,5T GRIPPLE MED BRICKA 1,5 10 HF01-2T GRIPPLE MED BRICKA 2 10 HF01-3T GRIPPLE MED BRICKA 3 10 HF01-4T GRIPPLE MED BRICKA 4 10 HF01-5T GRIPPLE MED BRICKA 5 10 HF01-6T GRIPPLE MED BRICKA 6 10 HF01-7T GRIPPLE MED BRICKA 7 10 HF01-8T GRIPPLE MED BRICKA 8 10 HF01-10T GRIPPLE MED BRICKA WIRE Ø 2 MM MAXLAST 45 KG HF02-1T GRIPPLE MED BRICKA 1 10 HF02-1,5T GRIPPLE MED BRICKA 1,5 10 HF02-2T GRIPPLE MED BRICKA 2 10 HF02-3T GRIPPLE MED BRICKA 3 10 HF02-4T GRIPPLE MED BRICKA 4 10 HF02-5T GRIPPLE MED BRICKA 5 10 HF02-6T GRIPPLE MED BRICKA 6 10 HF02-7T GRIPPLE MED BRICKA 7 10 HF02-8T GRIPPLE MED BRICKA 8 10 HF02-10T GRIPPLE MED BRICKA Gripple Ögla Gripple Bricka Gripple M6 UNV-kopp ADM 6

5 SORTIMENT FÄSTMATERIAL - TILLBEHÖR WIRE Ø3 MM MAXLAST 90 KG HF03 GRIPPLE MED BRICKA TILLBEHÖR Betongfäste T-001 WIRETÅNG 1 NORSKA E-NUMMER BTF8 BETONGFÄSTE 10 T-007 JUSTERMEJSEL 1 Slagverktyg Nyckelhållare Wiretång Justermejsel

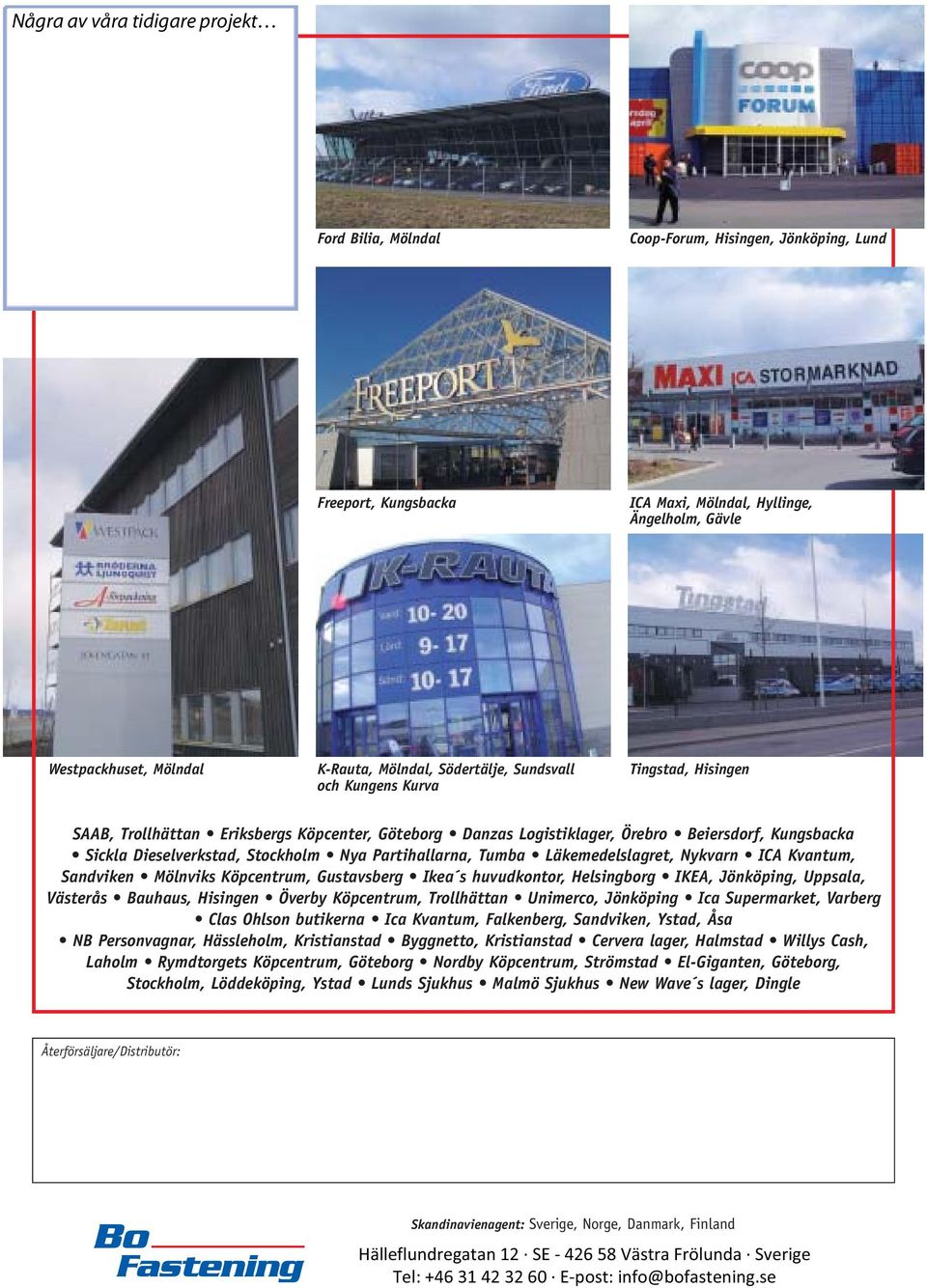

6 Några av våra tidigare projekt Ford Bilia, Mölndal Coop-Forum, Hisingen, Jönköping, Lund Freeport, Kungsbacka ICA Maxi, Mölndal, Hyllinge, Ängelholm, Gävle Westpackhuset, Mölndal K-Rauta, Mölndal, Södertälje, Sundsvall och Kungens Kurva Tingstad, Hisingen SAAB, Trollhättan Eriksbergs Köpcenter, Göteborg Danzas Logistiklager, Örebro Beiersdorf, Kungsbacka Sickla Dieselverkstad, Stockholm Nya Partihallarna, Tumba Läkemedelslagret, Nykvarn ICA Kvantum, Sandviken Mölnviks Köpcentrum, Gustavsberg Ikea s huvudkontor, Helsingborg IKEA, Jönköping, Uppsala, Västerås Bauhaus, Hisingen Överby Köpcentrum, Trollhättan Unimerco, Jönköping Ica Supermarket, Varberg Clas Ohlson butikerna Ica Kvantum, Falkenberg, Sandviken, Ystad, Åsa NB Personvagnar, Hässleholm, Kristianstad Byggnetto, Kristianstad Cervera lager, Halmstad Willys Cash, Laholm Rymdtorgets Köpcentrum, Göteborg Nordby Köpcentrum, Strömstad El-Giganten, Göteborg, Stockholm, Löddeköping, Ystad Lunds Sjukhus Malmö Sjukhus New Wave s lager, Dingle Återförsäljare/Distributör: Skandinavienagent: Sverige, Norge, Danmark, Finland Hälleflundregatan 12 SE Västra Frölunda Sverige Tel: E-post: info@bofastening.se
