2 - 2 - Förberedelser innan installation Terminalen ska monteras på vägg. För nivå 2 behövs en plan vägg med ytan ca 150 x 50 cm (höjd x bredd). Terminalen skruvas upp med 8 stycken bultar som fästes i väggen. Väggen ska klara en vikt på ca 40 kg. Terminalen ska anslutas till ett eluttag eller förlängningskabel. OBS! strömmen måste vara på dygnet runt för att övervakning och automatisk uppdatering av mjukvara mm ska fungera. Terminalen ska således INTE vara kopplad till t ex belysningen som släcks på natten. Elkabeln kommer ut under terminalen. Nätverkskabeln ska vara framdragen till terminalen och konfigurerad på så sätt så att terminalen kommer åt Internet. Kabeln ansluts under terminalen och dras genom terminalen och ansluts till datorn i toppen. Vid den plats där kiosken skall installeras skall det finnas fem meter nätverkskabel, fungerande och testad gentemot klubbens nätverk. Typ Cat-5/6 och RJ45 med samtliga åtta ledare fungerande och uppmätta. Det bör av säkerhetsskäl inte finnas något uttag på väggen för patchkabel, utan nätverkskabeln dras lämpligen från ett gömt urtag fram till terminalens installationsplats. Lämpliga verktyg Nivå 2 Lämpliga verktyg för nivå 2 är Borrmaskin + Skruvdragare, borr, Vattenpass, Hammare, märkpenna, skiftnyckel, skruvmejsel, fast nyckel 13 mm, lednyckel 8 & 13 mm samt skruvar anpassade för väggmaterialet (expanderbult ingår). Nivå 1 Skruvdragare, (borrmaskin), måttband. Copyright GordionInfomakers 2

3 - 3 - Ingående delar Nivå 2 Terminalen levereras i 3 kartonger (4 st om man beställt fot). Nivå 1 Levereras i 1 kartong Att börja med Börja med att packa upp alla delar från kartongerna. Delarna är PC med manuell kortläsare Topplåda med Skrivarlåda (nivå 2) (Nivå 1 & Nivå 2) PIN-tangentbord (Nivå 2) Copyright GordionInfomakers 3

4 - 4 - Installation Nivå 1 1. Packa upp den integrerade PC:n. Ta fram vägghållaren. 2. Montera hållaren på baksidan om PC:n enligt bild. Dra åt skruvarna med den medföljande insexnyckeln. 3. Mät upp 120 cm höjd på väggen från golvet. Montera väggfästet med lämpliga skruvar. Medföljande skruvar passar i trävägg eller betong/tegel med medföljande plugg. Om du har gipsvägg använd lämpliga gipsankare. 4. Anslut nätkabel och nätverkskabel samt anslut kortläsare i tangentbordsingången. 5. Häng på PC:n på väggfästet. 6. Använd medföljande specialskruvar och specialnyckel och skruva fast PC:n i rätt vinkel. Vinkla den uppåt så mycket det går. 7. Stoppa in alla kablar bakom PC:n så att det blir ett snyggt montage. Ställ in mjukvaran och anslut till Internet, se bilaga A. Copyright GordionInfomakers 4

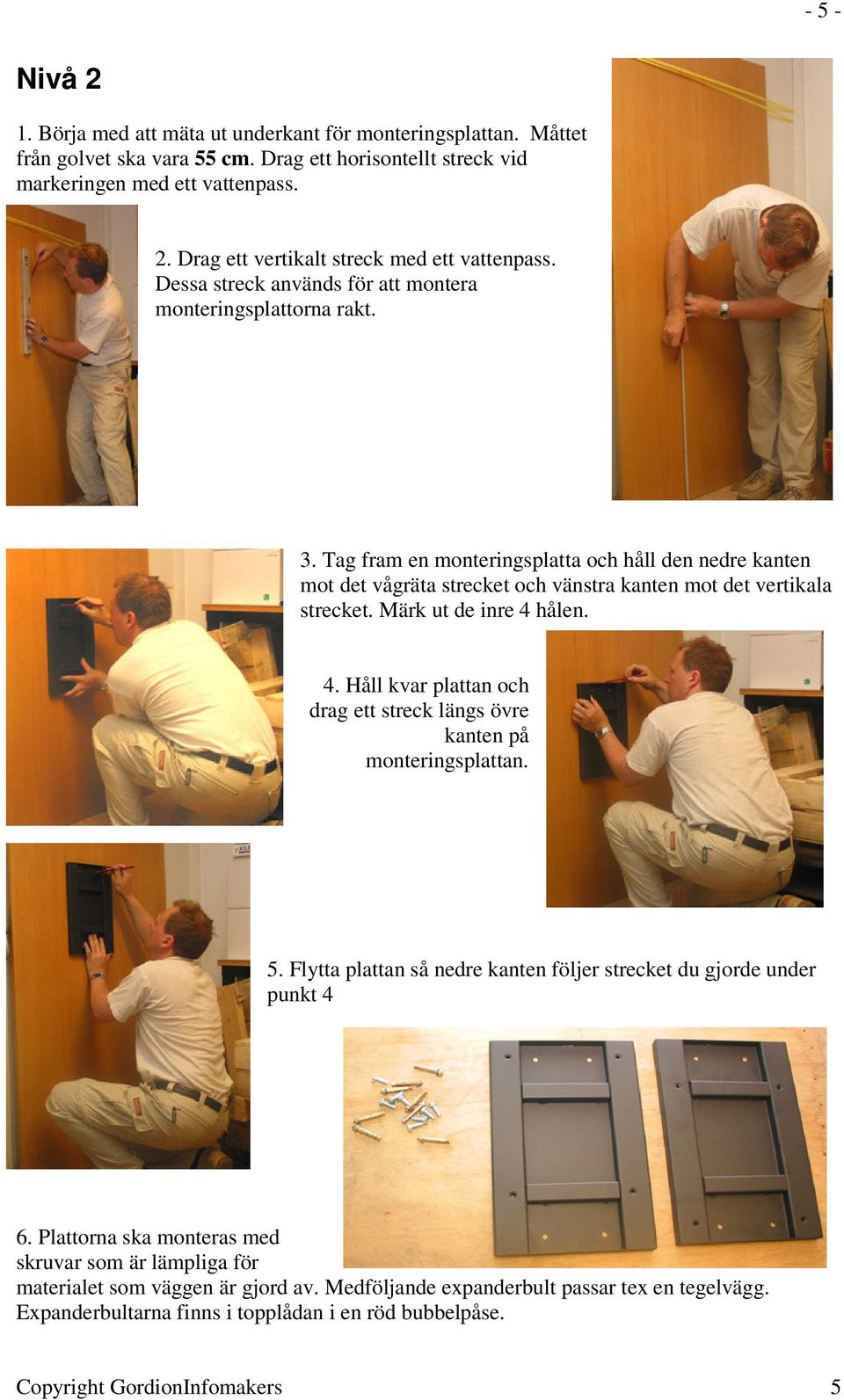

5 - 5 - Nivå 2 1. Börja med att mäta ut underkant för monteringsplattan. Måttet från golvet ska vara 55 cm. Drag ett horisontellt streck vid markeringen med ett vattenpass. 2. Drag ett vertikalt streck med ett vattenpass. Dessa streck används för att montera monteringsplattorna rakt. 3. Tag fram en monteringsplatta och håll den nedre kanten mot det vågräta strecket och vänstra kanten mot det vertikala strecket. Märk ut de inre 4 hålen. 4. Håll kvar plattan och drag ett streck längs övre kanten på monteringsplattan. 5. Flytta plattan så nedre kanten följer strecket du gjorde under punkt 4 6. Plattorna ska monteras med skruvar som är lämpliga för materialet som väggen är gjord av. Medföljande expanderbult passar tex en tegelvägg. Expanderbultarna finns i topplådan i en röd bubbelpåse. Copyright GordionInfomakers 5

6 De 8 hålen borras med borr i lämplig storlek. Om medföljande expanderbult ska användas borrar man med en 8 mm borr. OBS expanderbult används ej i mjuka material som tex trä. 8. Plattorna monteras OBS se bilden, Vänd plattorna så att de gängade hålen kommer högst upp på varje platta. 9. Drag åt expanderbultarna/ skruva i skruvarna ordentligt. Terminalens vikt ska hänga i dessa skruvar så det är viktigt att allt sitter ordentligt fast. 10. Skruva fast bultarna (4 st) i den nedre fästplattan. Drag åt dem så att ca 5 mm sticker ut. Copyright GordionInfomakers 6

7 Tag fram topplådan, lyft ur bakplåten och påsen med skruvar (om du inte gjort det redan). För att lossa plåten så skruva upp de utanpå-liggande skruvarna på sidorna och lås upp låset. Lägg topplådan med baksidan nedåt. 12. Tag fram skrivarlådan, lägg även den med baksidan nedåt och passa ihop den med topplådan. Fyra hål i skrivarlådan passar ihop med fyra gängade tappar i topplådan. 13. Leta upp fyra muttrar med tillhörande bricka och sätt fast de på de gängade tapparna. Drag åt med tex en 8 mm lednyckel. 14. Häng på terminalen på de fyra bultarna, skruva därefter fast ovandelen med fyra bultar och brickor. 15. Ta fram de sex skruvarna med rund skalle och montera bakplåten på PC:n. Börja med långsidan och de två långa skruvarna, därefter de fyra på baksidan. Var försiktig så PC.n inte blir repad eller skadad. 16. Lyft fram PC:n till terminalen och anslut skrivare (parallellporten), PIN-tangentbord (com 1), fläktar (12/5 volt svart/gul sladd), manuell läsare (tangentbords-kontakten), elkabel (undertill på Pc:n vid fläkten. Kontrollera att strömbrytaren står i läge 1 (På). Skruva fast de kontakter som går att skruva fast Copyright GordionInfomakers 7

8 Drag in nätverkskabeln underifrån, genom skrivarlådan upp till PC:n 18. Bunta ihop kablarna med tex buntband. Se bilaga A för en detaljerad bild på PC:ns anslutningar/kontakter. 19. Sätt i PC.n så att bakplåtens nederdel sätts i topplådas spår och bildar ett gångjärn 20. Se till att kabeln till Kortläsaren går in till topplådan under PC.n och inte kommer i kläm. 21. Stäng sidoluckorna innan du fäller bak PC.n. Fäll bak PC.n och vrid om låset. Copyright GordionInfomakers 8

9 Anslut PC:ns elkabel, skrivarens elkabel och nätadaptern til PIN-tangentbordet. 23.OBS! Kontrollera att PIN-tangentbordet är anslutet till Nätadaptern. 24. Bunta ihop kablar så att de inte tar emot skrivarens pappersrulle eller utmatningsskålen när dörren stängs. 25. Anslut strömmen och då ska skrivare och dator gå igång. Gör de inte det, kontrollera att dessa är ordentligt anslutna och påslagna. 26. Se till att rullen i skrivaren är rätt monterad och mata in papper genom att lossa på spärren på vänster sida, mata in papper och sedan släppa tillbaka spärren. Gör självtest genom att slå av strömmen till skrivaren (av/påknapp sitter på höger sida om skrivaren), hålla in knappen och slå på strömmen, efter att den matat ut, släpp knappen och tryck in den igen. Blir det en tom utskrift vänd på pappersrullen! 27. Tag bort skyddsfilmen från skärmen. Ställ in mjukvaran och anslut till Internet, se bilaga A. Copyright GordionInfomakers 9

10 Bilaga A, Anslutning till Internet Kontakta IT-ansvarig för anslutning till nätverk/internet. Mjukvaran är installerad i terminaler som levereras från GordionInfomakers, dock är inte inställningarna för respektive klubb gjord utan ska göras på plats när terminalen är ansluten. För att hämta hem installationsanvisningen logga in på GIT, välj Golfterminalen och ladda hem Golfterminal installationsinstruktion. Anvisningen bifogas vid beställning från GordionInfomakers. Supportens telefonnummer Frågor kring support kring mjukvara och GIT kontakta supporten på SGF. Nedan följer en teknisk vägledning kring nätverksanslutningen. o Microsoft Windows 2000 eller nyare nätverk o TCP/IP v4 baserat nätverk. o Microsoft DCHP-server tillgänglig som delar ut IP-nummer, DNS-server, Default Gateway samt WINS-server o Microsoft WINS-server aktiv. o Microsoft DNS-server aktiv. o Brandvägg konfigurerad för trafik ut på portarna 80/tcp 443/tcp Brandväggen skall även stödja aktiv ftp ut (21/tcp ut plus slumpässig hög port in) o Brandvägg konfigurerad för trafik in till terminalen från och /tcp 5800/tcp Om flera terminaler finnes skall de ha var sitt IP-nummer. På klubbens domänkontroller skall ett konto vid namn gdskiosk och med lösenordet wskiosk läggas upp. Detta konto skall vara medlem i Domain Users. Kontot skall inte tvingas byta lösenord vid inloggning samt ha permanent lösenord. Copyright GordionInfomakers 10

11 Bilaga B, Anslutningar Kortläsare manuell, Nätverk, PIN-tangenbord, Motorläsare (tillval), fläktar, Skrivare På/av knapp, reset-knapp, anslutning elkabel (220 V) Copyright GordionInfomakers 11
