1 Prevodové motory \ Priemyselné pohony \ Elektronika pohonov \ Automatizácia pohonov \ Mobilné napájanie energiou MOVITRANS TPM12B Prispôsobovací riadený usmerňovač GC Vydanie 07/ / SK Návod na montáž a prevádzku

2 SEWEURODRIVE Driving the world

3 Obsah 1 Dôležité upozornenia Bezpečnostné pokyny Inštalácia Typové označenie, typové štítky a obsah dodávky Konštrukcia jednotky MOVITRANS TPM12B Pokyny na inštaláciu Schéma pripojenia Pripojenie pomocou hybridných káblov Inštalácia napájacích cievok Schémy pripojenia Uvedenie do prevádzky Postup pri uvádzaní do prevádzky Prevádzka a servis Prevádzková signalizácia a prevádzkový stav Poruchové hlásenia elektroniky Technické údaje Všeobecné technické údaje MOVITRANS TPM12B Údaje MOVITRANS TPM12B Rozmerový nákres MOVITRANS TPM12B Zoznam zmien Zmeny oproti predchádzajúcej verzii Index Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 3

4 1 Dôležité upozornenia Návod na montáž a prevádzku 1 Dôležité upozornenia Vysvetlenie symbolov: bezpečnostné a výstražné upozornenia Bezpodmienečne dodržujte bezpečnostné pokyny a výstražné upozornenia uvedené v tomto návode. Nebezpečenstvo úrazu. Možné následky: Smrt alebo t ažké poranenia. Nebezpečenstvo poranenia Možné následky: Ľahké alebo drobné poranenia. Riziko poškodenia. Možné následky: Poškodenie pohonu a okolia. Rady na používanie a užitočné informácie. Dodržiavanie pokynov uvedených v tomto návode je predpokladom na bezporuchovú prevádzku a pre splnenie prípadných nárokov vyplývajúcich zo záručných podmienok. Preto si predtým, ako začnete pracovat s týmto inštalačným materiálom, prečítajte tento návod! Návod na montáž a prevádzku obsahuje dôležité pokyny pre servis; musí byt preto uložený v blízkosti zariadenia. Používanie na určený účel Prispôsobovacie riadené usmerňovače MOVITRANS TPM12B sú prístroje na bezkontaktný prenos energie v priemyselných a podobných zariadeniach. K prispôsobovacím riadeným usmerňovačom pripájajte len vhodné napájacie cievky (indukčné zberače) a spotrebiče, ktoré sú na to určené, ako napríklad meniče frekvencie. Prispôsobovacie riadené usmerňovače MOVITRANS TPM12B sú určené pre mobilné aplikácie. V mieste zabudovania týchto usmerňovačov musia byt dodržané všetky prípustné podmienky a technické údaje. Uvedenie do prevádzky (začiatok prevádzky v súlade s predpismi) nie je možné dovtedy, kým nie je zabezpečená konformita stroja so smernicou o elektromagnetickej kompatibilite 89/336/EWG a konformita koncového produktu so smernicou 98/37/EWG (s ohľadom na EN 60204). 4 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

5 Dôležité upozornenia 1 Prostredie používania Pokiaľ sa výslovne neuvádza použitie zariadenia pre konkrétne prostredie, je zakázané použit toto zariadenie: v zónach ohrozených výbuchom. v prostredí so škodlivými olejmi, kyselinami, plynmi, parami, prachom, žiarením atď. Likvidácia Dodržujte platné predpisy: Materiál sa likviduje podľa jeho vlastností a v súlade s platnými predpismi, napr. ako: elektrotechnický odpad (dosky plošných spojov) hliník (základná doska) plech meď atď. Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 5

6 2 Bezpečnostné pokyny 2 Bezpečnostné pokyny Inštalácia a uvedenie do prevádzky Poškodené výrobky sa nesmú inštalovat ani uviest do prevádzky. Poškodenie neodkladne reklamujte u dopravcu. Inštalačné práce, práce na uvedení do prevádzky a servisné práce na zariadení smie vykonávat výhradne odborný personál elektrotechnici s príslušnou kvalifikáciou na prevenciu úrazov pri dodržiavaní platných predpisov (napr. EN 60204, VBG 4, DINVDE 0100/0113/0160). Pri inštalácii ostatných komponentov a ich uvádzania do prevádzky sa riaďte príslušnými návodmi! Ochranné opatrenia a ochranné zariadenia musia vyhovovat platným predpisom (napr. EN alebo EN 50178). Tento prístroj spĺňa všetky požiadavky na bezpečné oddelenie výkonovej časti od elektroniky podľa normy EN Na zaručenie bezpečného oddelenia musia tiež všetky pripojené elektrické obvody zodpovedat požiadavkám na bezpečné oddelenie. Vhodnými opatreniami (napr. prepojením binárneho vstupu "ENABLE" (Uvoľnenie) s 0V24) sa musí zabezpečit, aby sa pri zapnutí napájania zariadenie neuviedlo neúmyselne do chodu. Prevádzka a servis Pred odstránením krytu sa musí vypnút napájanie a odpojit prístroj od napájacích cievok a pripojených spotrebičov. Ešte 10 minút po odpojení napájacieho napätia môže byt na prístroji nebezpečné napätie. Keď je demontovaný kryt, má zariadenie stupeň ochrany IP00; na všetkých moduloch sa vyskytujú nebezpečné napätia. Počas prevádzky musí byt zariadenie zakrytované, alebo musí byt v uzavretom rozvádzači. V zapnutom stave sú na výstupných svorkách a na tieto svorky pripojených kábloch a svorkách nebezpečné napätia. To nemožno vylúčit ani v prípade, keď je jednotka zablokovaná. Zhasnutie signálok LED (prevádzkové stavy) a ďalších signalizačných prvkov nemusí znamenat, že je prístroj odpojený od napájania a že je bez napätia. Vnútorné bezpečnostné funkcie zariadenia môžu spôsobit zastavenie technologického zariadenia. Odstránenie príčiny poruchy alebo reset môžu spôsobit samočinný rozbeh technologického zariadenia. Ak to z bezpečnostných dôvodov nie je prípustné, odpojte najskôr prístroj od napájania a až potom odstráňte príčinu poruchy. 6 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

7 Inštalácia Typové označenie, typové štítky a obsah dodávky 3 3 Inštalácia 3.1 Typové označenie, typové štítky a obsah dodávky Príklad: Typové označenie T P M 12 B 036 E N E 5 A 2 2 Vyhotovenie: 2 = podľa schválenia UL (Underwriters Laboratories Inc.) Spôsob pripojenia: 2 = výstup DC napätia Siet ový filter: A = siet ový filter integrovaný Výstupné napätie: 5 = DC 500 V Konštrukčný tvar napájacej cievky (indukčného zberača): C = v tvare U E = plochý Spôsob chladenia: N = s chladičom Vyhotovenie skrinky: E = zvýšený stupeň ochrany (> IP54) Menovitý výkon: 018 = 1,6 kw 030 = 3,0 kw 036 = 3,6 kw Verzia B Konštrukčný rad a generácia Typ inštalácie: M = mobilná Komponent: P = jednotka napájania (Power unit) Typ: T = MOVITRANS Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 7

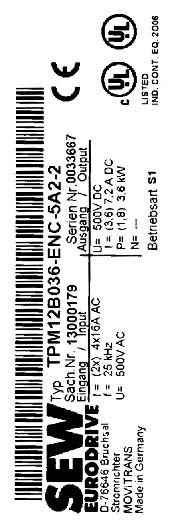

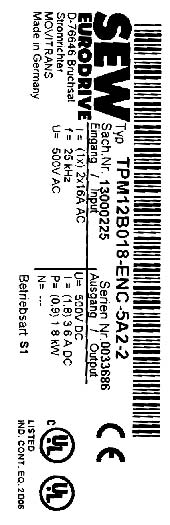

8 3 Inštalácia Typové označenie, typové štítky a obsah dodávky Príklad: Typový štítok Typový štítok je umiestnený na boku prístroja. Obr. 1: Typový štítok MOVITRANS TPM12B018 (príklad) 59480AXX Obr. 2: Typový štítok MOVITRANS TPM12B030 (príklad) 56960AXX Obr. 3: Typový štítok MOVITRANS TPM12B036 (príklad) 59478AXX Obsah dodávky Prispôsobovací riadený usmerňovač MOVITRANS TPM12B pripravený na pripojenie na vhodné napájacie cievky (indukčné zberače): MOVITRANS TPM12B036ENC5A22 MOVITRANS TPM12B030ENE5A22 MOVITRANS TPM12B018ENC5A22 8 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

9 Inštalácia Konštrukcia jednotky MOVITRANS TPM12B Konštrukcia jednotky MOVITRANS TPM12B.. [4] [3] [2] [1] 59772AXX [1] Pripojenie napájacích cievok [2] Chladič [3] Štyri signálky LED (prevádzkový stav) [4] X11: 2pólový napät ový výstup (DC 500 V), riadiace vstupy a výstupy Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 9

10 3 Inštalácia Pokyny na inštaláciu 3.3 Pokyny na inštaláciu Pri inštalácií bezpodmienečne dodržujte bezpečnostné pokyny! Montážne pokyny, odvod tepla Aby bolo zabezpečené dokonalé chladenie, musí byt prístroj namontovaný tak, aby vzduch prúdil pozdĺž chladiacich rebier. Presvedčte sa, že je zabezpečený voľný prívod chladného vzduchu k prístroju, ako aj odvod ohriateho vzduchu nad chladiacimi rebrami. Dodržujte údaje o teplote okolia uvedené v kapitole "Technické údaje". Oddelené káblové kanály Silové káble a káble elektroniky uložte do oddelených káblových kanálov. Prierezy vodičov Kábel napájacej cievky: prierez vodiča dimenzovat podľa vstupného prúdu I E a vstupnej frekvencie f E. Prívod k meniču frekvencie: prierez podľa prúdu medziobvodu I Z Káble elektroniky: 0,20...1,5 mm 2 (AWG ) Vstup usmerňovača Výstup usmerňovača Pripojte len napájacie cievky schválené firmou SEWEURODRIVE. Pripojte len prípustné zariadenia, napr. meniče frekvencie (dodržat správnu polaritu). Použite len prefabrikované hybridné káble SEWEURODRIVE ( Kap. "Pripojenie cez hybridný kábel") Ak je na výstupe napätie a vznikne na výstupe skrat, veľký skratový vybíjací prúd môže usmerňovač zničit. Pri zapnutí usmerňovača do skratu na výstupe je skratový prúd obmedzený na hodnotu < 15 A. 10 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

11 Inštalácia Pokyny na inštaláciu 3 Pospájanie Mobilné elektrické zariadenia musia byt navzájom pospájané pre vyrovnanie potenciálov, aby v prípade poruchy nevzniklo príliš vysoké dotykové napätie. Medzi prispôsobovacím riadeným usmerňovačom TPM12B a kovovým montážnym plechom (rámom) sa pre vyrovnanie potenciálov musí vytvorit aspoň na jednej pätke meniča TPM12B nízkoimpedančný skrutkový spoj s vejárovitými podložkami na oboch stranách spoja ( nasledujúci obrázok). [1] [2] [3] [4] [2] [5] 52815AXX Obr. 4: Nízkoimpedančný skrutkový spoj s vejárovitými podložkami na oboch stranách spoja, pre vyrovnanie potenciálov [1] Skrutka [2] Vejárovitá podložka [3] Pätka usmerňovača TPM12B [4] Montážna doska (plech alebo rám) [5] Matica Binárne vstupy / Binárne výstupy Binárne vstupy sú elektricky oddelené optronmi. Binárne výstupy sú skratuvzdorné, ale nie sú odolné proti externému napätiu. Externé napätie môže výstupy zničit! Tienenie auzemnenie Káble riadiacich signálov musia byt tienené. Pripojte tienenie čo možno najkratším spojom a s dostatočne veľkou stykovou plochou na oboch koncoch ku kostre. Aby sa zabránilo vytvoreniu zemných slučiek, môže sa jeden koniec tienenia uzemnit cez odrušovací kondenzátor (220 nf / 50 V). Káble s dvojitým tienením sa uzemňujú tak, že vonkajšie tienenie sa uzemní na strane usmerňovača a vnútorné tienenie sa uzemní na opačnom konci. Pre odtienenie sa môžu káble uložit tiež v uzemnených plechových kanáloch a v kovových rúrkach. Výkonové a signálne káble sa kladú oddelene. Menič MOVITRANS a všetky prídavné zariadenia vysokofrekvenčne prepojte na referenčný potenciál mobilnej jednotky (kryty zariadení s kovovým stykom na dostatočne veľkej ploche na nelakovanú kovovú kostru mobilnej jednotky alebo na nelakovanú zadnú stenu rozvádzača). Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 11

12 3 Inštalácia Schéma pripojenia 3.4 Schéma pripojenia Usmerňovač pripojte nasledujúcim spôsobom: Napájanie 1 rovnaká polarita Napájanie 2 rovnaká polarita ~ ~ ~ ~ A1 A2 C C4 C6 C8 X21 X22 X31 X32 X11 X11 C1 C3 C5 C7 A1 A2 C1 C2 C3 C4 C5 C6 C7 C8 0V 500 P E n.b. Režim 0V 24 uvoľnenia 500 V Tienenie 500 V OK Uvoľnenie 24 V 54793ASK Obr. 5: Schéma pripojenia usmerňovača MOVITRANS TPM12B (ľavá strana) a usporiadanie kontaktov konektora X11 pri pohľade zvonka, chladič je dole (pravá strana) TPM12B napájacie cievky (indukčné zberače) sa pripoja na konektory X21/X22/X31/X32. TPM12B030 / TPM12B napájacie cievky (indukčné zberače) sa pripoja na konektory X21 a X31. Tento typ nemá konektory X22 a X Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

13 Inštalácia Schéma pripojenia 3 Priradenie svoriek X21/X22 a X31/X32 Kontakt konektora TPM12B Vodič č. TPM12B Vodič č. TPM12B Vodič č. X21: 1 X21: 2 X21: 3 X21: 4 X21: X22: 1 X22: 2 X22: 3 X22: 4 X22: X31: 1 X31: 2 X31: 3 X31: 4 X31: X32: 1 X32: 2 X32: 3 X32: 4 X32: Napájanie 1 Napájanie 2 Napájacia cievka 1 Napájacia cievka 1 Napájacia cievka 1 Napájacia cievka 1 Pospájanie Napájacia cievka 1 Napájacia cievka 2 Napájacia cievka 2 Napájacia cievka 2 Napájacia cievka 2 Pospájanie Napájacia cievka 2 Pól 1 Pól 1 Pól 2 Pól 2 Pól 1 Pól 1 Pól 2 Pól 2 Napájacia cievka 1 Napájacia cievka 1 Napájacia cievka 2 Napájacia cievka 2 Napájacia cievka 3 Napájacia cievka 3 Napájacia cievka 4 Napájacia cievka 4 Pól 1 Pól 2 Pól 1 Pól 2 Pól 1 Pól 2 Pól 1 Pól 2 Napájacia cievka 1 Napájacia cievka 1 Napájacia cievka 2 Napájacia cievka 2 Pól 1 Pól 2 Pól 1 Pól 2 Priradenie svoriek X11 Kontakt konektora X11.A1: +U z X11.A2: U z X11: C1, C2 X11: C3 X11: C4 X11: C5 X11: C6 X11: C7 X11: C8 500 V 0V500 PE 500 V OK b. p. Uvoľnenie Režim uvoľnenia 24 V 0V24 Funkcia Výstupné napätie DC 500 V Referenčný potenciál k výstupnému napätiu DC 500 V Pospájanie pre káble a tienenie Binárny výstup 500 V OK, signál "1", keď je na výstupe napätie DC 500 V. Bez priradenia Binárny vstup "Uvoľnenie" (len pre výstupné napätie DC 500 V): signál "0" = výstupné napätie DC je na 0 V signál "1" = výstupné napätie DC je na 500 V Binárny vstup "Režim uvoľnenia" (len pre výstupné napätie DC 500 V): signál "0" = oneskorené uvoľnenie (rampa) signál "1" = okamžité uvoľnenie Napät ový výstup DC +24 V (max. 2 A) Referenčný potenciál pre binárne signály 24 V Kontakty konektora X11:C5 "Uvoľnenie" a X11:C6 "Režim uvoľnenia" ovplyvňujú len výstupné napätie DC 500 V. Na napät ový výstup DC 24 V X11:C7 tieto kontakty nemajú vplyv. Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 13

14 3 Inštalácia Pripojenie pomocou hybridných káblov 3.5 Pripojenie pomocou hybridných káblov Prefabrikovaný hybridný kábel SEWEURODRIVE GmbH & Co KG ponúka na pripojenie k tomuto konektoru prefabrikovaný hybridný kábel, v ktorom sú všetky vodiče uložené v jednom plášti. Na jednom konci je kábel zakončený konektorom pre pripojenie na prispôsobovací riadený usmerňovač MOVITRANS TPM12B. Na druhom konci je kábel otvorený, s dutinkami na koncoch žíl. Káble sa dodávajú v dĺžkach od 1 m do 7,5 m, odstupňované po 0,5 m. Obr. 6: Prefabrikovaný hybridný kábel 56019AXX Kábel v reze Nasledujúci obrázok ukazuje otvorený koniec kábla v reze: 500 V 0V V OK Režim uvoľnenia OG RS+ WH 0V GN RS BK L1 BK L2 BK L3 WH 0V RD 24V 24 V GNYE Uvoľnenie 0V 24 PE Obr. 7: Prefabrikovaný hybridný kábel v reze 56022ASK Priradenie V tabuľke je priradenie žíl: Označenie MOVITRANS TPM Hybridný kábel 500 V 0V500 PE PE 500 V OK b. p. Uvoľnenie Režim uvoľnenia 24 V 0V24 X11.A1: +U z X11.A2: U z X11: C1 X11: C2 X11: C3 X11: C4 X11: C5 X11: C6 X11: C7 X11: C8 L1 L2 Tienenie GNYE OG GN WH RD WH Žila L3 hybridného kábla sa nesmie pripojit. Kontakty konektora X11:C5 "Uvoľnenie" a X11:C6 "Režim uvoľnenia" ovplyvňujú len výstupné napätie DC 500 V. Na napät ový výstup DC 24 V X11:C7 tieto kontakty nemajú vplyv. 14 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

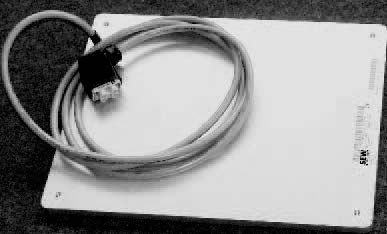

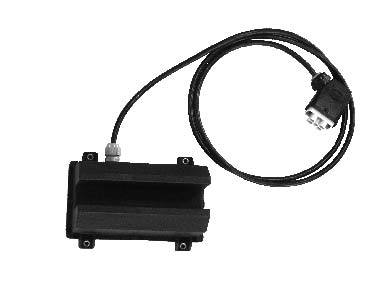

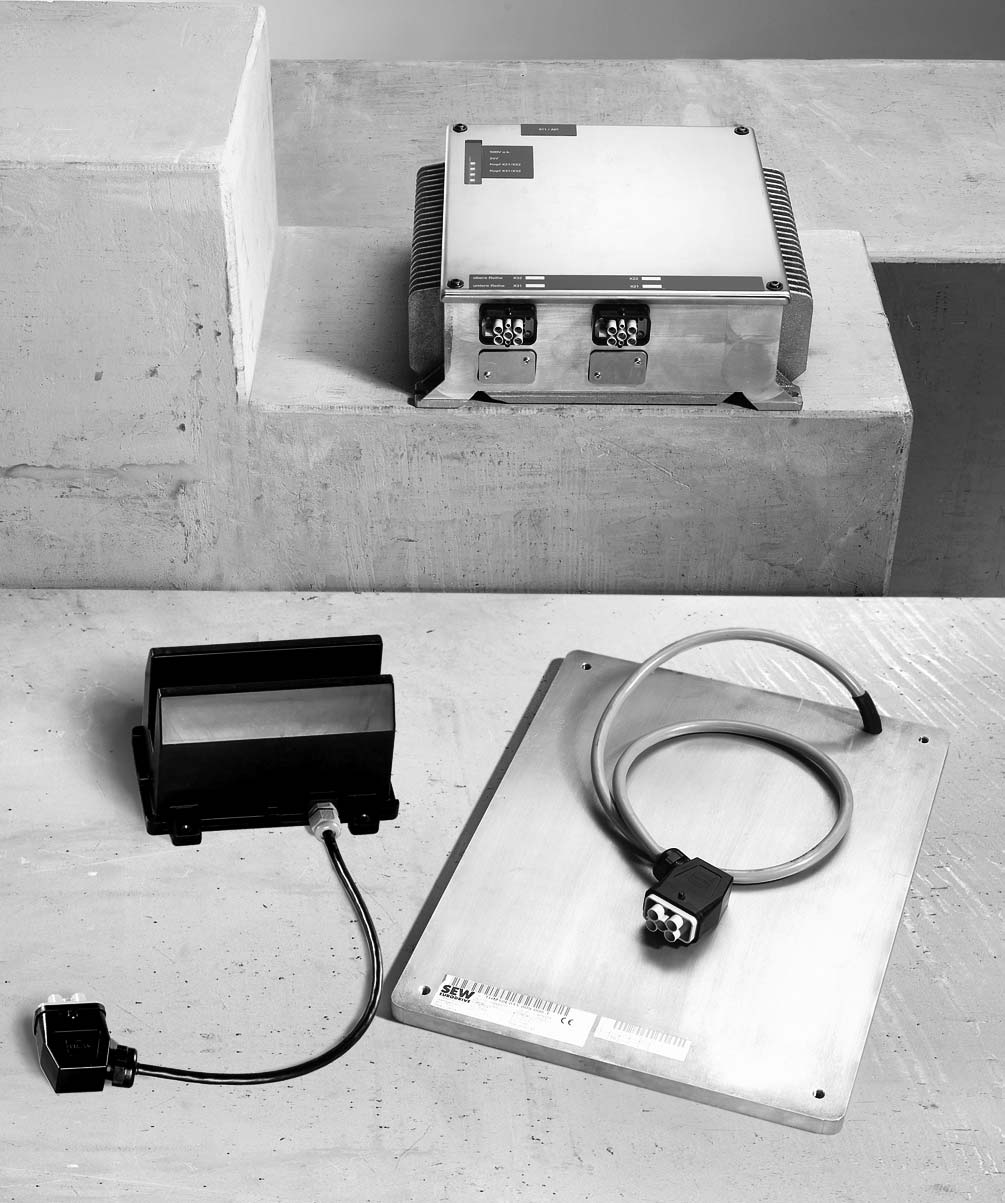

15 Inštalácia Inštalácia napájacích cievok Inštalácia napájacích cievok Bezpodmienečne dodržujte bezpečnostné pokyny! Odpojte napájanie. Pred demontovaním ochranného krytu odpojte prispôsobovací riadený usmerňovač od napájacích cievok a od pripojených spotrebičov. Ešte 10 minút po odpojení napájacieho napätia môže byt na prístroji nebezpečné napätie. Počet napájacích cievok Podľa vyhotovenia je prispôsobovací riadený usmerňovač pripravený na pripojenie 2 alebo 4 napájacích cievok. Ak chcete na usmerňovač so 4 prívodnými konektormi pre napájacie cievky pripojit len 2 napájacie cievky, musíte ich pripojit na konektory X21/X22 alebo na konektory X31/X32. Pri nesprávnom pripojení napájacích cievok sa výstupný výkon usmerňovača TPM12B zníži v dôsledku nesprávnej kompenzácie! Možnosti pripojenia Ploché napájacie cievky THM10E Na usmerňovač TPM12B... sa môžu pripojit napájacie cievky ploché alebo tvaru U AXX Napájacie cievkythm10c tvaru U 58739AXX Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 15

16 3 Inštalácia Schémy pripojenia 3.7 Schémy pripojenia MOVITRANS TPM12B030 Na prispôsobovacie riadené usmerňovače MOVITRANS TPM12B030 sa môžu pripojit 2 napájacie cievky v plochom vyhotovení (MOVITRANS THM10E), každá s výkonom 1,5 kw. MOVITRANS TPM12B030 X21 X31 THM10E THM10E 59164AXX MOVITRANS TPM12B018 Na prispôsobovacie riadené usmerňovače MOVITRANS TPM12B018 sa môže pripojit jedna alebo dve napájacie cievky v plochom vyhotovení (MOVITRANS THM10C), každá s výkonom 0,8 kw. MOVITRANS TPM12B018 X21 X31 THM10C THM10C 59165AXX 16 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

17 Inštalácia Schémy pripojenia 3 MOVITRANS TPM12B036 Na prispôsobovacie riadené usmerňovače MOVITRANS TPM12B036 sa môžu pripojit 4 napájacie cievky vo vyhotovení U (MOVITRANS THM10C), každá s výkonom 0,8 kw. Ak chcete na usmerňovač TPM12B036 so 4 prívodnými konektormi pre napájacie cievky pripojit len 2 napájacie cievky, musíte ich pripojit na konektory X21/X22 alebo na konektory X31/X32. MOVITRANS TPM12B036 X21 X22 X31 X32 THM10C THM10C THM10C THM10C 59166AXX Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 17

18 4 I 0 Uvedenie do prevádzky Postup pri uvádzaní do prevádzky 4 Uvedenie do prevádzky Pri uvádzaní do prevádzky bezpodmienečne dodržujte bezpečnostné pokyny! Predpokladom pre úspešné uvedenie zariadenia do prevádzky je jeho správna inštalácia! 4.1 Postup pri uvádzaní do prevádzky 1. Ubezpečte sa, že trat ový vodič je kompenzovaný a správne napájaný (napájací menič je v prevádzke). 2. Ubezpečte sa, že káblové vývody napájacích cievok, pripojených na konektory X21/X22 alebo X31/X32 prispôsobovacieho riadeného usmerňovača sú voči trat ovému vodiču vždy rovnako orientované ( nasledujúci obrázok). To znamená, že napájacie cievky musia byt vždy pripojené s rovnakou polaritou. Káblové vývody napájacích cievok nesmú byt na opačných stranách (najprv hore, potom dole) AXX 3. Ubezpečte sa, že zát až (napríklad menič frekvencie s motorom) je na prispôsobovací riadený usmerňovač správne pripojená. 4. Vyberte režim uvoľnenia výstupného napätia (X11:C6 = "0" pre oneskorené uvoľnenie, "1" pre okamžité uvoľnenie). 5. Na binárny vstup "Uvoľnenie" (X11:C5 = "1") priveďte signál "1", na kontaktoch konektora X11:A1/A2 je teraz výstupné napätie DC 500 V. Pri zapnutí napájania je na výstupe usmerňovača TPM12B výstupné napätie DC 24 V, nezávisle na výstupnom napätí DC 500 V. 6. Keď je na kontaktoch konektora X11:A1/A2 napätie, prepne sa binárny výstup "500 V OK" zo signálu "0" na signál "1". Tento signál možno napríklad využit ako uvoľňovací signál pre pripojenú zát až. 18 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

19 Prevádzka a servis Prevádzková signalizácia a prevádzkový stav 5 5 Prevádzka a servis 5.1 Prevádzková signalizácia a prevádzkový stav Prevádzková signalizácia Prevádzkový stav prispôsobovacieho riadeného usmerňovača MOVITRANS TPM12B je signalizovaný 4 signálkami LED ( kapitola "Konštrukcia TPM12B"). Signálka LED Prevádzkový stav usmerňovača MOVITRANS TPM12B Signálka LED svieti zeleno Signálka LED nesvieti 500 V OK Výstupné napätie DC 500 V je na kontaktoch konektora X11:A1/A2 24 V Pomocné napätie DC 24 V je k dispozícii Cievka X22 Cievka X32 Výstupné napätie U A na X11:A1/A2: DC 0 V < U A < DC 460 V Pomocné napätie DC 24 V nie je k dispozícii Skrat v obvode 24 V Bez napájania Väzba > 50 % Indukovaný prúd 0... < 50 % Prevádzkový stav Prispôsobovací riadený usmerňovač MOVITRANS TPM12B má dva prevádzkové stavy, ktoré sa nastavujú binárnym vstupom "Uvoľnenie" (X11:C5): signál "0" = výstupné napätie DC 0 V signál "1" = výstupné napätie DC 500 V na kontaktoch konektora X11:A1/A2 5.2 Poruchové hlásenia Ochrany usmerňovača Usmerňovač je chránený proti prehriatiu a proti prepätiu. Pri výskyte poruchy sa usmerňovač samočinne odpojí, binárny výstup "500 V OK" dáva signál "0" a signálka LED "500 V OK" zhasne. Pomocné napätie DC 24 V (X11:C7) zostáva zapnuté. Reset Reset vykonajte nasledujúcim spôsobom: Na binárny vstup "Uvoľnenie" priveďte signál "0" (X11:C5 = "0"). Teraz je na kontaktoch konektora X11:A1/A2 výstupné napätie DC 0 V. Po jednej sekunde priveďte na binárny vstup "Uvoľnenie" opät signál "1" (X11:C5 = "1"). Teraz je na kontaktoch konektora X11:A1/A2 výstupné napätie DC 500 V. Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 19

20 5 Prevádzka a servis elektroniky 5.3 elektroniky Zaslanie na opravu Ak sa závada nedá odstránit, obrát te sa na servis elektroniky SEWEURODRIVE. Pri konzultácii so servisom elektroniky uveďte vždy číslice na nálepke verzie jednotky ( odsek "Nálepka verzie jednotky"). Keď posielate zariadenie na opravu, uveďte, prosím, nasledovné údaje: Sériové číslo ( typový štítok) Typové označenie Číslice na nálepke verzie jednotky Krátky opis aplikácie Pripojenú zát až Druh poruchy Sprievodné okolnosti Vlastné domnienky Predchádzajúce neobvyklé udalosti atď. Nálepka verzie jednotky Prispôsobovací riadený usmerňovač MOVITRANS TPM12B je opatrený nálepkou verzie jednotky, ktorá je umiestnená vedľa typového štítku. Na nálepke verzie jednotky je uvedený stav verzie hardvéru [1]. [1] Obr. 8: Nálepka verzie jednotky 59479AXX 20 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

21 Technické údaje Všeobecné technické údaje MOVITRANS TPM12B kva i P f n Hz 6 6 Technické údaje 6.1 Všeobecné technické údaje MOVITRANS TPM12B V nasledujúcej tabuľke uvádzané technické údaje sú platné pre všetky typy prispôsobovacích riadených usmerňovačov MOVITRANS TPM12B, bez ohľadu na konštrukčnú veľkost a výkon. MOVITRANS TPM12B Všetky konštrukčné veľkosti Odolnost proti rušeniu Spĺňa normu EN Vysielanie rušivých signálov pri inštalácii v súlade so zásadami EMC Teplota chladiča Klimatická trieda Trieda medzných hodnôt A podľa normy EN a EN 55014, vyhovuje norme EN C C EN , trieda 3K3 Teplota okolia ϑ 0 C C (zat ažovateľ ED = 100 %) Teplota pri skladovaní a preprave ϑ L 25 C C (EN , trieda 3K3) Stupeň ochrany krytom IP 65 Trieda znečistenia 2 podľa IEC (VDE 01101) Režim prevádzky DB (EN a 13) Nadmorská výška inštalácie h 1000 m (3300 ft) Odolnost proti chveniu podľa EN Výstupné napätie U A DC 500 V +16 V / 5 V Hmotnost 10,3 kg Rozmery š v h 463 1) mm Pripojenie napájacích cievok, konektory X22, X32 HAN Q4/2 fa Harting Vývod napätia DC 500 V, X11:A1/A2 Odnímateľný blok radových svoriek, 1,5 mm 2, fa Phönix, typ PLUSCON kontakty konektora Svorky riadiacich signálov X11:C1C8 Odnímateľný blok radových svoriek, 0,5 mm 2, fa Phönix, typ PLUSCON Referenčná svorka 0V24 X11:C8 Referenčný potenciál pre signály DC 24 V (spojený s kostrou) Binárny výstup "500 V OK" X11:C3 Kompatibilný s riadiacimi automatmi (PLC) (EN ) Pozor: Nepripojovat externé napätie! I max = 50 ma (odolný voči skratu) Úroveň signálu "0" = 0 V, "1" = DC 24 V Funkcia Binárny vstup "Uvoľnenie" Úroveň signálu Riadiaca funkcia Binárny vstup "Režim uvoľnenia" Úroveň signálu X11:C5 X11:C6 Pevné priradenie signálu 500 V OK: "0" = výstupné napätie DC 500 V nie je k dispozícii "1" = výstupné napätie DC 500 V je k dispozícii Potenciálovo oddelený optronom (EN ), R i 3 kω, I E 10 ma Kompatibilný s riadiacimi automatmi (PLC) DC +13 V V = "1" = kontakt zapnutý, podľa EN DC 3 V V = "0" = kontakt rozopnutý Pevné priradenie signálu "Uvoľnenie" "0" = výstupné napätie DC 0 V "1" = výstupné napätie DC 500 V Potenciálovo oddelený optronom (EN ), R i 3 kω, I E 10 ma Kompatibilný s riadiacimi automatmi (PLC) DC +13 V V = "1" = kontakt zapnutý, podľa EN DC 3 V V = "0" = kontakt rozopnutý Riadiaca funkcia Pevné priradenie signálu "Režim uvoľnenia": "0" = oneskorené uvoľnenie výstupného napätia DC 500 V "1" = okamžité uvoľnenie výstupného napätia DC 500 V Výstup pomocného napätia 24 V X11:C7 U = DC 24 V, prúdová zat ažiteľnost : I max = DC 2 A Kábel 1) Šírka vrátane konektorov X11:C1 X11:C2 Pripojenie tienenia prepojovacieho kábla Pripojenie vodiča pospájania (pre vyrovnanie potenciálov) Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 21

22 6 kva i P f n Hz Technické údaje Údaje MOVITRANS TPM12B 6.2 Údaje MOVITRANS TPM12B Údaje v nasledujúcej tabuľke platia len za predpokladu, že napájacia cievka má väzbu 100 % ( Návod na montáž a prevádzku napájacích cievok MOVITRANS THM10E). MOVITRANS TPM12B 018ENC5A22 036ENC5A22 030ENE5A22 Prúd v trat ovom vodiči I 1 (pri frekvencii na vstupe f E = 25 khz) AC 60 A AC 60 A AC 60 A AC 85 A Frekvencia na vstupe f E 25 khz Výkon napájacej cievky 1) P W 800 W 950 W 1500 W Počet pripojených napájacích cievok Vyhotovenie napájacej cievky Cievka tvaru U Plochá cievka Menovitý výstupný výkon 2) P N 1,6 kw 0,8 kw 3,2 kw 1,6 kw 1,9 kw 0,95 kw 3,0 kw 1,5 kw Výstupný výkon napájania DC 24 V P 24 V 24 W 12 W 48 W 24 W 24 W 12 W 48 W 24 W Stratový výkon (X11:C5 má signál "1") P V 60 W 30 W 120 W 60 W 60 W 30 W 120 W 60 W Stratový výkon (X11:C5 má signál "0") P V 10 W 5 W 15 W 8 W 12 W 6 W 15 W 8 W 1) Meraný na výstupe TPM12B 2) Pre menovitý výstupný výkon sú rozhodujúce výkony pripojených napájacích cievok 6.3 Rozmerový nákres MOVITRANS TPM12B Ø ca. 175 ca. 71 ca. 106 ca ca. 75 ca. 20 ca AXX 22 Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač

23 Zoznam zmien Zmeny oproti predchádzajúcej verzii 7 7 Zoznam zmien 7.1 Zmeny oproti predchádzajúcej verzii Ďalej sú uvedené zmeny oproti vydaniu 06/2005, objednávacie číslo (SK). Pridané boli Inštalácia, Uvedenie do prevádzky a Technické údaje nových prispôsobovacích riadených usmerňovačov TPM12B018 a TPM12B036. Návod na montáž a prevádzku MOVITRANS TPM12B Prispôsobovací riadený usmerňovač 23
